Bravia KDL50WG665 - Televize SONY - Bezplatný návod k obsluze

Typ produktu	LED LCD televizor
Značka	Sony
Model	Bravia KDL50WG665
Velikost obrazovky (úhlopříčka)	50 palců (127 cm)
Rozlišení obrazovky	1920 x 1080 pixelů (Full HD)
Operační systém	Android TV
Rozměry (bez stojanu)	1130 x 660 x 88 mm
Hmotnost (bez stojanu)	Přibližně 13 kg
Elektrické napájení	220-240 V AC, 50/60 Hz
Spotřeba elektrické energie (max)	120 W
Konektivita	HDMI vstupy (2), USB (1), Ethernet, vestavěné Wi-Fi
Tuner	Digitální pozemní TNT, SAT, kabel
Funkce Smart TV	Aplikace, prohlížení webu, kompatibilita s hlasovými asistenty
Kompatibilní s montáží na zeď	Držák Sony SU-WL450 (volitelný)
Součástí balení příslušenství	Dálkové ovládání, baterie, stolní stojan, instalační příručka
Údržba a čištění	Používejte jemný suchý hadřík. Nepoužívejte chemické prostředky.
Bezpečnost	Nevystavujte vlhkosti, neblokujte ventilační otvory
Náhradní díly a opravitelnost	Díly dostupné prostřednictvím autorizované sítě Sony. Opravu může provést odborník.
Obecné informace	Návod k použití ke stažení. Zákonná záruka 2 roky.

Často kladené otázky - Bravia KDL50WG665 SONY

Jak nainstalovat televizor na zeď?

Použijte držák na zeď Sony SU-WL450 (prodává se samostatně). Postupujte podle instalační příručky dodané s držákem. Ujistěte se, že zeď unese alespoň čtyřnásobek hmotnosti televizoru (přibližně 13 kg). Doporučuje se zavolat autorizovaného instalatéra.

Jak připojit HDMI zařízení?

Zapojte HDMI kabel do jednoho z HDMI vstupů na zadní straně televizoru. Vyberte odpovídající zdroj tlačítkem Input na dálkovém ovládání.

Co dělat, když se televizor nezapne?

Zkontrolujte, zda je napájecí kabel správně zapojen a zda zásuvka funguje. Stiskněte tlačítko Power na televizoru nebo dálkovém ovladači. Pokud problém přetrvává, odpojte zařízení na 30 sekund a poté jej znovu zapojte.

Jak čistit obrazovku televizoru?

Použijte jemný suchý hadřík (nejlépe mikrovlákno). Nepoužívejte tekuté nebo abrazivní prostředky. Na odolné skvrny hadřík lehce navlhčete destilovanou vodou.

Jak obnovit tovární nastavení televizoru?

Přejděte do Nastavení > Úložiště a obnovení > Obnovení továrních dat. Potvrďte operaci. Všechna osobní data budou vymazána.

Kde najdu kompletní návod k použití?

Návod je k dispozici ke stažení zdarma na webu notice-facile.com nebo na webu Sony. Můžete jej také zobrazit v aplikaci Manuál v televizoru.

Jak připojit televizor k internetu?

Přejděte do Nastavení > Síť > Konfigurace Wi-Fi. Vyberte svou síť a zadejte heslo. Můžete také použít ethernetový kabel připojený přímo k televizoru.

Jak používat hlasové ovládání?

Stiskněte tlačítko Mikrofon na dálkovém ovládání a mluvte jasně. Televizor odpoví prostřednictvím vestavěného hlasového asistenta (Google Assistant). Ujistěte se, že je dálkové ovládání spárováno a že je aktivní Wi-Fi síť.

Jaké video formáty jsou podporovány?

Televizor podporuje běžné formáty jako MP4, AVI, MKV, MOV. Úplný seznam naleznete v návodu. Kodeky H.264 a H.265 jsou obvykle kompatibilní.

Jak upravit nastavení obrazu?

Stiskněte tlačítko Home na dálkovém ovládání, poté přejděte do Nastavení > Zobrazení a zvuk > Obraz. Můžete zvolit přednastavený režim (Standard, Kino, Sport) nebo ručně upravit jas, kontrast atd.

NÁVOD K OBSLUZE Bravia KDL50WG665 SONY

Instalační informace k používání nástěnného držáku Sony (SU-WL450)

Podporované modely: KDL-50WG6 ☐☐ / 43WG6 ☐☐

• U jednotlivých názvů modelů označuje „☐☐“ čísla a/nebo znaky popisující jednotlivé konkrétní modely.

Pro zákazníky: Společnost Sony za účelem ochrany produktu a z důvodů bezpečnosti důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se o jeho instalaci sami.

Pro prodejce a dodavatele Sony: Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost.

Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zeď unese váhu televizoru. Připevnění tohoto produktu na zeď byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací.

V zájmu bezpečné a správné instalace postupujte podle provozních pokynů nástěnného držáku, průvodce nastavením televizoru a pokynů v této příručce.

Bezpečnostní opatření

Děkujeme, že jste si zakoupili tento produkt.

Informace pro zákazníky

Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Proto montáž tohoto produktu svěřte prodejcům nebo licencovaným dodavatelům společnosti Sony a během montáže dodržujte uvedená bezpečnostní opatření. Společnost Sony nenese žádnou odpovědnost za jakékoli škody nebo zranění způsobená nesprávným zacházením, nesprávnou montáží nebo montáží jiného než uvedeného produktu. Vaše zákonná práva (pokud existují) nejsou omezena.

Informace pro prodejce společnosti Sony

Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Důkladně si přečtěte tento návod k použití, abyste montáž mohli provést v souladu s bezpečnostními pokyny. Společnost Sony nenese žádnou odpovědnost za jakékoli škody nebo zranění způsobené nesprávným zacházením nebo nesprávnou montáží. Po provedené montáži tento návod vraťte zákazníkovi.

Tento návod k použití popisuje správnou manipulaci s produktem a obsahuje důležitá upozornění, jejichž dodržování brání vzniku nehod. Tento návod si důkladně přečtěte a používejte produkt správným způsobem. Tento návod uschovejte pro budoucí použití.

Produkty od společnosti Sony jsou navrženy s ohledem na bezpečnost. Pokud nebudete produkt používat správně, může dojít k vážnému zranění ohněm, elektrickému šoku nebo v důsledku převrácení nebo pádu produktu. Aby k takovým nehodám nedošlo, vždy dodržujte uvedená bezpečnostní opatření.

UPOZORNĚNÍ

Určené produkty

Tato konzole pro montáž na zeď je určena k použití s určenými televizory. V příslušných referenčních příručkách k televizorům najdete informace o tom, se kterými televizory je možné nástěnný držák používat.

Informace pro zákazníky

VAROVÁNÍ

Pokud nebudete dodržovat následující bezpečnostní opatření, může dojít k vážným zraněním nebo smrti v důsledku požáru, úrazu elektrickým proudem nebo pádu produktu.

Proto montáž tohoto produktu svěřte licencovaným dodavatelům a během montáže nedovolte malým dětem zdržovat se v blízkosti produktu.

Pokud konzoli pro montáž na zeď nebo televizor nenamontujete správně, může dojít k následujícím nehodám. Montáž svěřte licencovaným dodavatelům.

• Televizor může spadnout a způsobit vážné zranění, například zhmoždění nebo zlomeninu.
• Pokud zeď, na kterou chcete konzoli namontovat, není stabilní, rovná a kolmá k podlaze, jednotka může spadnout a způsobit zranění nebo poškození majetku. Stěna by měla unést hmotnost alespoň čtyřnásobku hmotnosti televizoru. (Informace o hmotnosti najdete v referenční příručce k televizoru.)
• Pokud není montáž konzoly na zeď dostatečně pevná, jednotka může spadnout a způsobit zranění nebo poškození majetku.

Přemístění nebo demontáž televizoru svěřte licencovaným dodavatelům.

Pokud přemístění nebo demontáž televizoru provádějí jiné osoby než licencovaní dodavatelé, může televizor spadnout a způsobit zranění nebo poškození majetku. Přemístění nebo demontáž televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

Po montáži televizoru nevytahujte šrouby atd.

V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

Součásti konzoly pro montáž na zeď nijak neupravujte.

V opačném případě by mohla konzola spadnout a způsobit zranění nebo poškození majetku.

Na konzolu nemontujte žádná jiná než určená zařízení.

Tato konzola pro montáž na zeď je určena k použití pouze s určenými zařízeními. Pokud na ni namontujete jiné než určené zařízení, mohlo by spadnout nebo se rozlomit a způsobit zranění nebo poškození majetku.

Zabraňte tomu, aby na konzolu působila jiná zátěž než televizor. Netřeste televizorem doleva/doprava, nahoru/dolů.

V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

O televizor se neopírejte ani se na něj nezavěšujte.

O televizor se neopírejte ani se na něj nezavěšujte, protože by na vás mohl spadnout a způsobit vážné zranění.

UPOZORNĚNÍ

Pokud nebudete dodržovat následující opatření, může dojít ke zranění nebo poškození majetku.

Během čištění nebo prováděné údržby na produkt nevyvíjejte nadměrnou sílu.

Na horní část televizoru nevyvíjejte sílu. V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

Bezpečnostní opatření

• Pokud používáte televizor namontovaný na konzole na zeď dlouhou dobu, barva stěny za nebo nad televizorem se může změnit nebo může dojít k odlepení tapety, v závislosti na materiálu stěny.
• Pokud po montáži na zeď konzolu odstraníte, zůstanou po ní díry na šrouby. Konzolu pro montáž na zeď nepoužívejte na místech, na která působí mechanické otřesy.

Montáž konzoly na zeď

Informace pro prodejce společnosti Sony

VAROVÁNÍ

Následující pokyny jsou určeny pouze pro prodejce společnosti Sony. Přečtěte si výše uvedené pokyny a během montáže, údržby a kontroly tohoto produktu věnujte zvýšenou pozornost bezpečnosti.

Konzolu na zeď nemontujte na plochy stěn, na kterých rohy nebo boky televizoru přečnívají ze stěny.

Konzolu na zeď nemontujte na plochy stěn, například sloupy, na kterých rohy nebo boky televizoru přečnívají ze stěny. Pokud do vyčnívajícího rohu nebo boku televizoru narazí osoba nebo předmět, může dojít ke zranění nebo poškození majetku.

Televizor nemontujte nad ani pod klimatizaci.

Pokud je televizor dlouhodobě vystaven prosakování vody nebo proudu vzduchu z klimatizace, může dojít k požáru, úrazu elektrickým proudem nebo poruše televizoru.

Konzolu na zeď bezpečně namontujte podle následujících pokynů v tomto návodu k použití.

Pokud jsou kterékoli šrouby uvolněné nebo pokud vypadnou, konzola může spadnout a způsobit zranění nebo poškození majetku. Používejte šrouby vhodné pro materiál stěny a jednotku bezpečně upevněte pomocí nejméně čtyř šroubů o průměru 8 mm (nebo ekvivalentních).

Používejte pouze dodané šrouby a další součásti podle pokynů uvedených v tomto návodu k použití. Pokud použijete náhradní součásti, televizor může spadnout a způsobit zranění osob nebo poškození televizoru.

Pokud jsou kterékoli šrouby uvolněné nebo pokud vypadnou, televizor může spadnout a způsobit zranění osob nebo poškození televizoru.

Šrouby pevně utáhněte v určené poloze.

V opačném případě může televizor spadnout a způsobit zranění osob nebo poškození televizoru.

Během montáže dávejte pozor, aby nedošlo k nárazu televizoru.

Pokud je televizor vystaven nárazům, může dojít k jeho pádu nebo rozlomení. V důsledku toho by pak mohlo dojít ke zranění.

Televizor namontujte na stěnu, která je kolmá a rovná.

V opačném případě by mohl televizor spadnout a způsobit zranění.

Dávejte pozor, aby nedošlo ke skřípnutí napájecí šňůry nebo propojovacího kabelu.

Pokud dojde ke skřípnutí napájecí šňůry nebo propojovacího kabelu mezi jednotkou a stěnou nebo k jejich násilnému ohnutí či zkroucení, vnitřní vodiče mohou být obnaženy a mohou způsobit zkrat nebo přerušení elektrického obvodu. V důsledku toho může dojít k požáru nebo úrazu elektrickým proudem.

Šrouby nutné k montáži konzoly na zeď nejsou součástí balení.

Při montáži konzoly na zeď používejte vhodné šrouby pro materiál stěny.

Montáž televizoru na zeď

Montážní postupy se u jednotlivých televizorů liší.

K instalaci televizoru na zeď použijte nástěnný držák SU-WL450.

Poznámka

• Pokud je k televizoru připojen stolní stojan, nejprve stolní stojan odpojte. Nahlédněte do Dokumentu Průvodce nastavením a proveďte kroky pro připojení stolního stojanu v opačném pořadí. Při připojování částí příslušenství nástěnného držáku nebo při odstraňování stolního stojanu od televizoru položte televizor obrazovkou dolů na rovnou a stabilní pracovní plochu pokrytou silnou a měkkou látkou, aby nemohlo dojít k poškození povrchu LCD obrazovky. Vysroubované šrouby uschovejte na bezpečném místě mimo dosah dětí.

Příprava na montáž

• Před instalací mějte po ruce referenční příručku a průvodce nastavením televizoru.
• Před zahájením sestavení si připravte křížový šroubovák pro určené šrouby. Zkontrolujte montážní polohu televizoru.
• Připravte si nejméně čtyři šrouby o průměru 8 mm a jeden šroub o průměru 5 mm nebo ekvivalentní (nejsou součástí balení).

Vyberte šrouby vhodné pro materiál stěny.

Kontrola součástí

Dodáno s modelem SU-WL450

Zkontrolujte, že žádná součást nechybí.

A Základna (20) (1) B	Kladka (2)
C Křížový šroub 6x20 (4)	D Křížový šroub 4x20 s průchodkou (2)
E Rozpěrka (20) (2) F	Pás (1)
G Průchodka (20) (M4) (2)	H Křížový šroub 4x20 (2)
I Adaptér základny (2)	J Křížový šroub 4x10 (8)
K Rozpěrka (60) (2) L	Křížový šroub 6x50 (2)
M Průchodka (M4) (2)	N Křížový šroub 4x50 (2)

Určení místa montáže

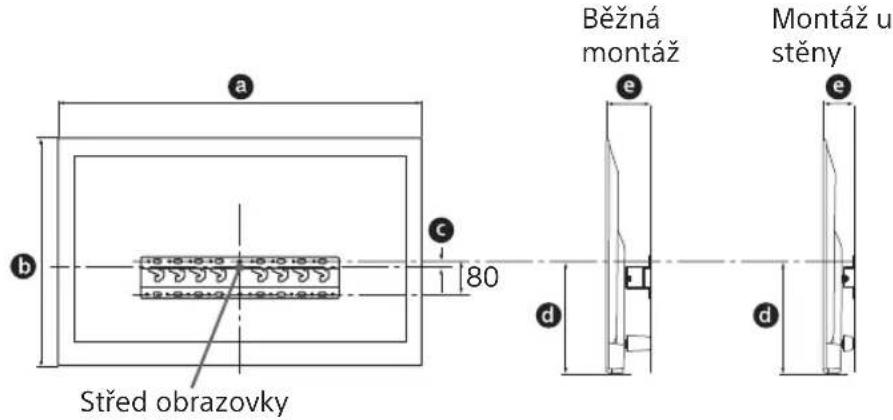

1 Rozhodněte se, kam chcete konzolu upevnit.

Ujistěte se, že je na zdi pro televizor dostatek prostoru a že zeď unese alespoň čtyřnásobek hmotnosti televizoru.

Informace o montáži televizoru na zeď naleznete v následující tabulce. Informace o hmotnosti televizoru naleznete v Referenční příručce k televizoru.

Jednotka: mm

Název modelu	Rozměry obrazovky	Rozměr ve středu obrazovky	Délka pro montáž
	a	b	c	d
				Běžná montáž
KDL-50WG6☐☐	1 130 660 21 358 130 88
KDL-43WG6☐☐	974 572 54 346 130 88

Poznámka

• Hodnoty v tabulce se v závislosti na instalaci mohou mírně lišit. Když televizor namontujete na zeď, bude se horní strana televizoru mírně naklánět vpřed.

Mezi televizorem a stropem a vyčnívajícími částmi stěny ponechejte dostatečný prostor, jak je znázorněno níže.

Jednotka: mm

• Abyste zajistili řádnou ventilaci a zabránili hromadění nečistot nebo prachu:

Nepokládejte televizor naplocho, neinstalujte ho vzhůru nohama, obrazovkou ke stěně ani na bok. Neumisťujte televizor na polici, koberec, postel ani do skříně. - Nezakrývejte televizor látkou, například závěsy, ani takovými předměty, jako jsou noviny apod. - Neinstalujte televizor, jak je znázorněno níže.

Cirkulace vzduchu je blokována.

Poznámka

• Pokud máte v plánu kabely vést stěnou, před začátkem montáže vyvrtejte ve zdi otvor pro kabely. Aby nedošlo k skřípnutí kabelu, připravte otvor ve zdi mimo obvod základny (20)®, adaptér základny ① a rozpěrky (20)®, rozpěrky (60) ®.

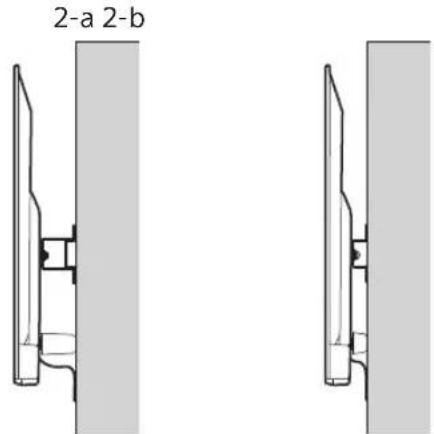

2 Zvolte styl montáže na zeď. Vzdálenost zadní části televizoru od stěny můžete zvolit z následujících možností.

2-a Běžná montáž 2-b Montáž u stěny

Viz tabulku kroku 1.

VAROVÁNÍ

Když volíte možnost 2-b, bude přístup k zadním konektorům omezený.

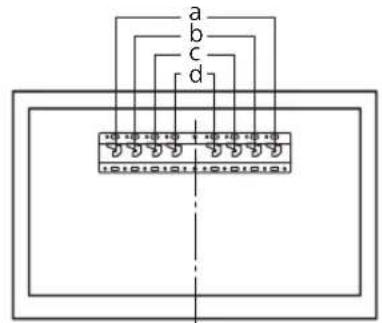

3 Viz tabulku níže, ve které najdete informace o místech připevnění adaptéru základny. Pokud zvolíte možnost 2-b, tento krok přeskočte.

Název modelu	Umistěné háku
KDL-50WG6□□	c
KDL-43WG6□□

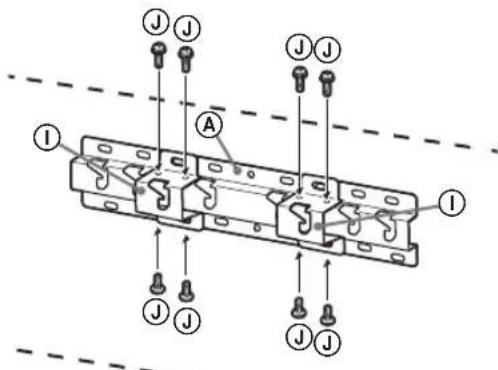

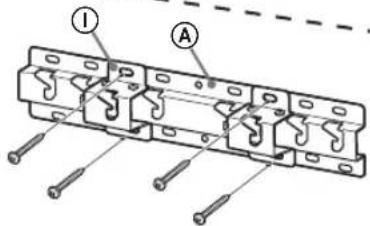

Když je zvolena možnost 2-a, připevněte adaptér základny ① pomocí šroubu (PSW 4x10) ② k základně (20) ④.

4 Určete umístění šroubů pro montáž základny (20) (A).

Informace najdete v technických údajích na straně 12.

Když zvolíte možnost 2-a, použijte prosím umístění otvorů adaptéru základny ①

VAROVÁNÍ

• Stěna, na které bude televizor namontován, by měla unést hmotnost alespoň čtyřnásobku hmotnosti televizoru (informace o hmotnosti najdete v Referenční příručce k televizoru).

Určete sílu stěny, na kterou bude televizor upevněn. V případě potřeby stěnu dostatečně zpevněte.

• Připravte si nejméně čtyři šrouby o průměru 8 mm nebo ekvivalentní (nejsou součástí balení). Umístěte čtyři šrouby do otvorů adaptéru základny 1 a do základny (20) A (pouze 2-a).

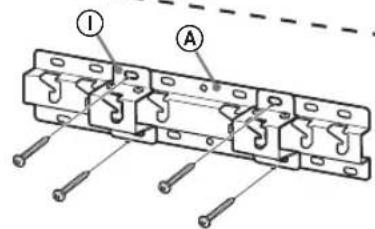

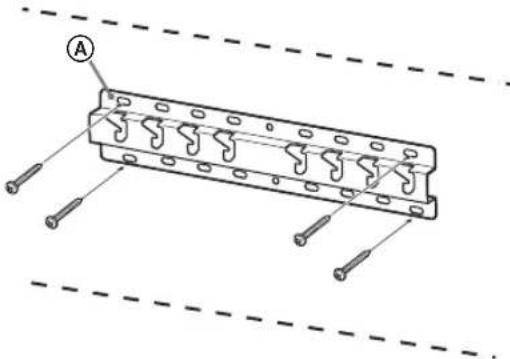

• Namontujte základnu (20) © na zeď vodorovně.

Běžná montáž (2-a)

Příprava na montáž televizoru

Instalaci na stojan proveďte podle průvodce nastavením.

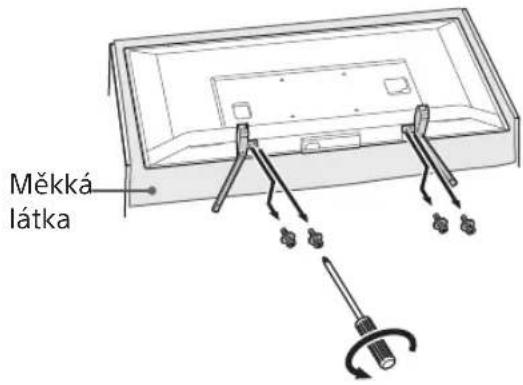

1. Odmontujte stolní stojan od televizoru.

Poznámka

Položte televizor na místo, na které předtím položíte měkkou látku tak, aby nemohlo dojít k poškození povrchu obrazovky. Při instalaci nástěnného držáku nepoužívejte šrouby vyšroubované ze stolního stojanu. - Odmontovaný stolní stojan a jeho šrouby uschovejte na bezpečné místo mimo dosah dětí. Budete je potřebovat, pokud byste v budoucnosti chtěli umístit televizor na stůl. Stolní stojan nelze zakoupit samostatně.

VAROVÁNÍ

• Před zapnutím televizoru se ujistěte, že se televizor nachází ve svislé poloze. Televizor nezapínejte s LCD obrazovkou směřující dolů, abyste zabránili vzniku nerovnoměrného obrazu.
• Pokud byste televizor vystavili tlaku nebo nárazu, mohlo by dojít k prasknutí nebo poškození televizoru.
• Položte televizor obrazovkou dolů na stabilní a rovný povrch tak, aby stolní stojan přečníval přes hranu tohoto povrchu. Pokud by byla obrazovka televizoru na stejné úrovni jako stolní stojan, došlo by ke vzniku nestabilních pracovních podmínek a k možnému poškození televizoru.
• Při odpojování stolního stojanu od televizoru držte pevně stolní stojan.

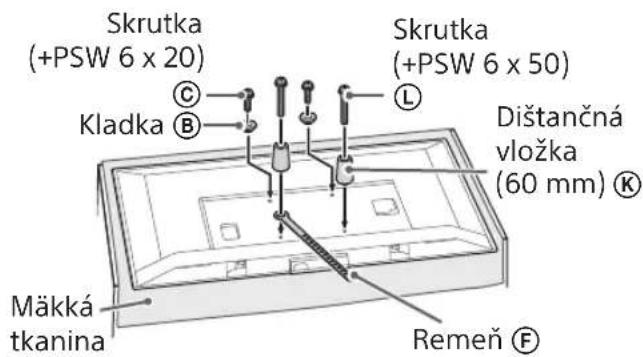

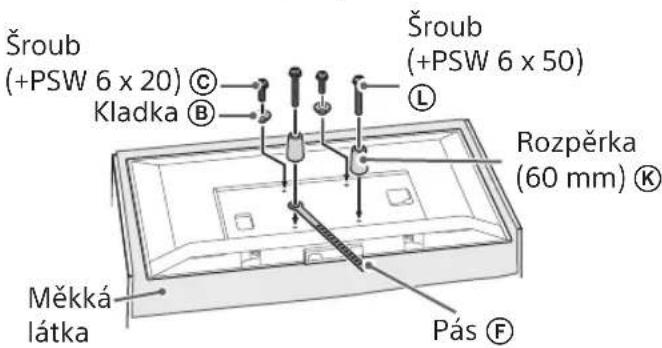

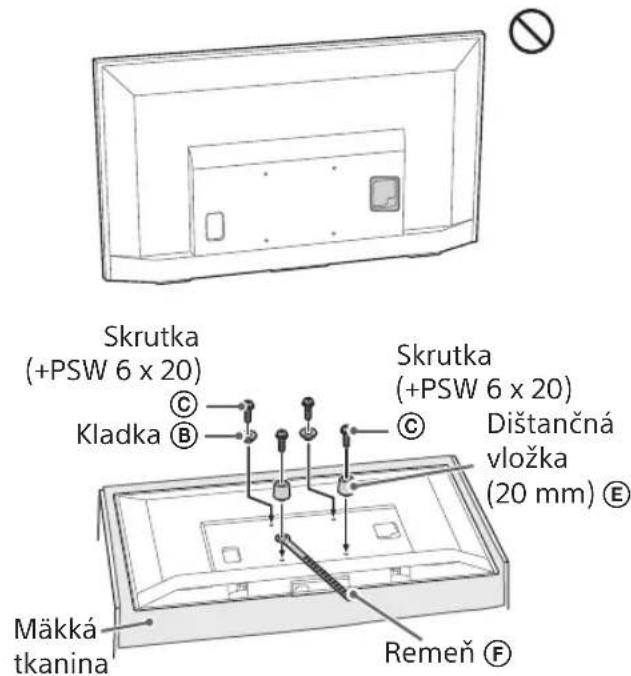

2 Připojte díly příslušenství nástěnného držáku. Zkontrolujte díly příslušenství v odstavci "Dodáno s modelem SU-WL450" v části "Kontrola součástí" na straně 5.

Poznámka

• Pevně zajistěte díly příslušenství pomocí šroubů. Pokud používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}.
• Použité i nepoužité díly uložte na bezpečné místo pro budoucí použití. Tento návod si uschovejte pro budoucí použití.

Běžná montáž (2-a)

Před montáží televizoru na zeď nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebude možné kabely zapojit. Informace najdete v Referenční příručce dodané s televizorem.

Poznámka

Vedení kabelů ve zdi svěřte licencovanému dodavateli.

• Před montáží propojovací kabely svažte, abyste o ně nezakopli.

Montáž televizoru na zeď

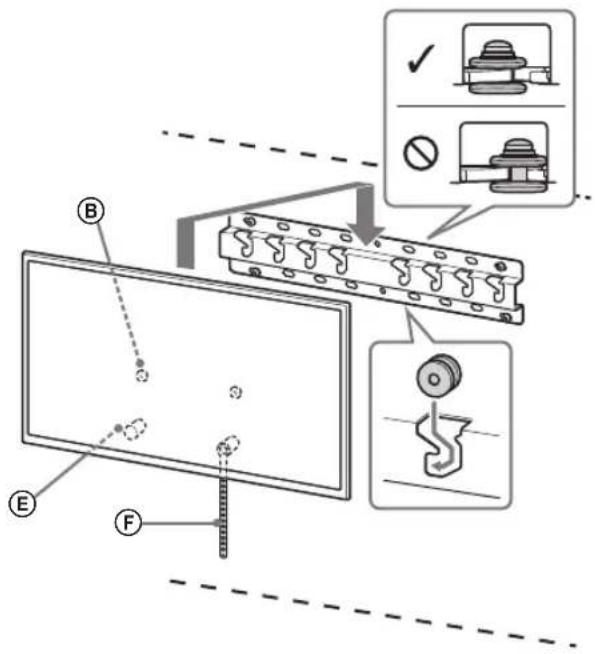

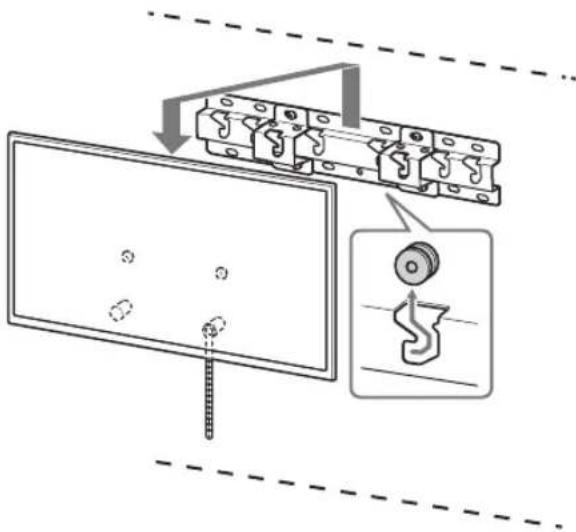

1 Instalujte televizor na základnu nebo adaptér základny.

• Informace o umístění kladek (B) pro zavěšení na základně nebo adaptéru základny naleznete v tabulce, krok 3, v „Určení místa montáže" na straně 7.
• Opatrně posuňte televizor dolů a zavěste kladky ⑧ připojené k zadní části televizoru do základny nebo adaptéru základny a zkontrolujte tvar otvoru.
• Po montáži televizoru na zeď zkontrolujte, zda jsou kladky ⑧ pevně zaklapnuty v základně nebo v adaptéru základny.
• Pomalu uvolněte obě ruce a ujistěte se, že nedojde k pádu televizoru.

Běžná montáž (2-a)

Montáž u stěny (2-b)

VAROVÁNÍ

• Přenášení televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

2 Zajistěte, aby se dolní část televizoru neposunovala.

Uchopte kus pásu a pevně ho upevněte ke zdi.

• Použijte šroub o průměru 5 mm nebo ekvivalentní (není součástí balení).

Poznámka

Zkuste opatrně zatáhnout za spodní stranu televizoru směrem k sobě a ujistěte se, že se nepohne kupředu. Pokud zjistíte jakýkoli posun, není televizor řádně namontován a bude třeba pás F znovu pevně upevnit.

Potvrzení dokončení montáže

Zkontrolujte následující body.

• Kladky (B) jsou pevně zavěšeny na základně nebo na adaptéru základny.
• Šňůry ani kabely nejsou zkrouceny ani skřípnuté.
• Pás (F) pevný, nikoli uvolněný.

VAROVÁNÍ

Nesprávné umístění napájecí šňůry atd. může způsobit požár nebo úraz elektrickým proudem v důsledku zkratu. Z bezpečnostních důvodů je třeba dokončení montáže potvrdit.

Další informace

Při demontáži televizoru proveďte uvedený postup v obráceném sledu.

VAROVÁNÍ

• Odstraňování televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

Technické údaje

Rozměry: (přibl.) [mm]

a : 400

b : 300

c:200

d : 100

e:80

f:480

g : 100

h1:20 (případ 2-b)

h2:60 (případ 2-a)

Hmotnost (pouze základna): (příbl.) [kg] 0,8

Vzhled a technické údaje se mohou bez předchozího upozornění změnit.

Počas instalácie, pravidelnej údržby a kontroly tohto produktu venujte plnú pozornosť bezpečnosti.

Pre bezpečnosť a správnu inštaláciu postupujte podľa návodu na obsluhu montážnej konzoly na stenu, sprievodcu nastavením televízneho prijímača a podľa pokynov v tomto návode.

Informácie o bezpečnosti

Ďakujeme vám za zakúpenie tohto produktu.

Pre zákazníkov

Montáž tohto produktu vyžaduje adekvátne odborné znalosti. Montáž zverte predajcovi alebo licencovanému dodávateľovi produktov od spoločnosti Sony a počas montáže venujte náležitú pozornosť bezpečnosti. Spoločnosť Sony nenesie zodpovednosť za žiadne škody ani zranenia spôsobené nesprávnou manipuláciou alebo montážou, alebo montážou akéhokoľvek iného ako špecifikovaného produktu. Vaše prípadné zákonné práva sú nedotknuté.

Pre predajcov produktov spoločnosti Sony

Montáž tohto produktu vyžaduje adekvátne odborné znalosti. V záujme zaistenia bezpečnosti pri montáži si dôkladne prečítajte tento návod na používanie. Spoločnosť Sony nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo nesprávnou montážou. Po montáži odovzdajte tento návod zákazníkovi.

Časti montážnej konzoly na stenu neupravujte.

V opačnom prípade môže montáž na konzolu na stenu spadnúť a spôsobiť zranenie alebo škody na majetku.

Postup montáže sa líši v závislosti od TV prijímača.

Na inštaláciu televízneho prijímača na stenu použite montážnu konzolu na stenu SU-WL450.

Poznámka

• Ak je TV prijímač pripevnený k stolovému stojanu, najprv ho zo stolového stojana odmontujte. Ak chcete stolový stojan odpojiť, pozrite si Sprievodcu nastavením a postupujte v opačnom poradí. Pred pripevnením upevňovacích častí montážnej konzoly na stenu alebo pri odpájaní stolového stojana položte televízny prijímač obrazovkou nadol na rovný a stabilný povrch zakrytý hrubou jemnou tkaninou, aby sa nepoškodil povrch displeja LCD TV prijímača.
• Odskrutkované skrutky uložte na bezpečné miesto mimo dosahu detí.

Príprava na montáž

Položky dodávané s montážnou konzolou na stenu SU-WL450

	Rozmery displeja		Stredovýrozmerobrazovky		Dížka pre montáž
Názov modelu	a	b	c	d	e
					Štandardnámontáž	Montážskrátkouvz dialenostou
KDL-50WG6☐☐	1 130 660	21 358	130 88
KDL-43WG6☐☐	974 572	54 346	130 88

Poznámka

• Hodnoty v tabuľke sa môžu v závislosti od inštalácie mierne líšiť. Keď je televízny prijímač nainštalovaný na stene, horný okraj televízneho prijímača je mierne naklonený dopredu.

2-a Štandardná montáž 2-b Montáž s krátkou vzdialenosťou

Štandardná montáž (2-a)

Montáž s krátkou vzdialenosťou (2-b)

Príprava na montáž TV prijímača

2 Pripevnite upevňovacie časti montážnej konzoly na stenu. Skontrolujte upevňovacie časti podľa časti „Položky dodávané s montážnou konzolou na stenu SU-WL450" v sekcii „Kontrola dielov" na strane 5.

Poznámka

• Pevne zaistite upevňovacie časti pomocou skrutiek. Ak používate elektrický skrutkovač, krútiaci moment nastavte na približne 1,5 Nm (15 kg/cm²). Použité alebo nepoužité časti uložte na bezpečnom mieste pre budúce použitie. Tento návod si odložte pre prípad budúcej potreby.

Štandardná montáž (2-a)

Montáž s krátkou vzdialenosťou (2-b)

Poznámka

• Ak použijete tento typ montáže, nebude možné používať niektoré terminály v zadnej časti televízneho prijímača.

3 Pripojte k TV prijímaču potrebné káble.

Štandardná montáž (2-a)

Montáž s krátkou vzdialenosťou (2-b)

VÝSTRAHA

Dbajte na to, aby televízny prijímač pri prenášaní držali dvaja alebo viacerí ľudia (traja alebo viacerí ľudia pri televíznom prijímači 75 palcov a viac).

2 Zabráňte zdvihnutiu spodnej časti TV prijímača.

• Napnite remeň (F) a pevne ho pripevnite k stene.

Skontrolujte nasledujúce:

• Kladky pevne visia na podstavci alebo adaptéri podstavca. Káble nie sú skrútené a priskripnuté.
• Remeň (F) je pevne napnutý.

VÝSTRAHA

• Nesprávne umiestnenie napájacieho kábla môže zapríčiniť požiar alebo zásah elektrickým prúdom spôsobené skratom. Z dôvodu bezpečnosti nezabudnite skontrolovať kompletnosť montáže.

Další informace

Při demontáži televizního přijímače zopakujte postup montáže v opačném pořadí.

VÝSTRAHA

Dbejte na to, aby televizní přijímač při odpojování drželi dva nebo více lidí (tři nebo více lidí u televizního přijímače 75 palců a více).

Technické údaje

Hmotnost (jen podstavec): (přibl.) [kg]

0,8

Design a technické údaje se mohou změnit bez upozornění.

Děkujeme, že jste si vybrali tento výrobek.

Pro zákazníky

Viz tabulku v 1. kroku.

UPOZORNĚNÍ

• Pokud zvolíte 2-b, je přístup k zadním konektorům omezen.
