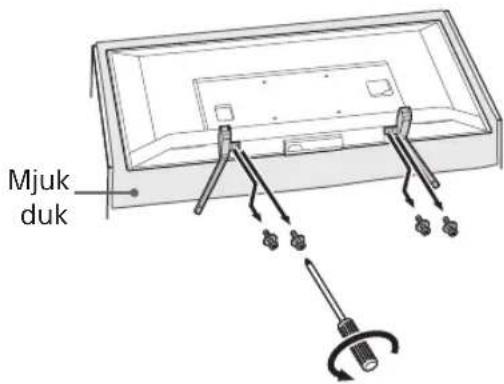

1 Ta loss bordsstativet fran TV:n.

Obs!

For at sikre tilstrakkelig ventilation og forhindre ansamling af stov og snavs:

Nar 2-b vaelges, begraenses adgangen til stikket bagpa.

3 Se tabellen nedenfor vedrørende placering af baseadapterens fitting. Ved valg af 2-b springs dette trin over.

Modelnavn krogplacering

KDL-50WG6□□C KDL-43WG6□□

1 Installer TV'et på basen eller baseadaptereren.

• Sørg for, at der er mindst to personer (tre eller flere personer til TV på 75 tomm er og derover) til at bære TV'et.

2 Sādan forbhindres, at TV'et bund flytter sig.

Installsjonsveiledning for bruk med Sony veggmonderingsbrakett (SU-WL450)

Stottededomeller:

KDL-50WG6□□*/43WG6□□*

• I de faktiske modellnavnene, indikerer "□□" tall og/eller bokstaver som gjelder spesielt for haver modell.

Til kunder

Av hensyn tilprodukts beskyttelse og sikkerheten, anbefaler Sony sterkt at TV-en installereres av Sony-forhandlere eller lisensierte entreprises. Ikke forsok Å installere den selv.

Til Sony-forhandlere og -leverandører

Legg speielt merke til sikkerheten under installationsjonen, periodisk vedlikehold og ved undersokelse av dette produitet.

Tilstrekkelig ekspertise er nødvendig for Å installere detteproduktet, spesielt for Å fastslå at veggen kan klare TV-ens vekt. Overlat monteringen av detteproduktet til Sony-forhandlere eller lisensierte entreprises, ogær speielt oppmerksom på sikkerheten under installationsjon. Sony er ikke ansvarlig for eventuell skade eller personskade forårsaket av feil behandling eller installationsjon.

Av sikkerhetsmessige Årsaker og for korrekt installationsjon på bra克斯anvisningene for veggmonderingsbraketten, innstillingsveiledningen og retningslinjene i/DDnne handboken fofges.

Om sikkerheten

Takk for at du kjøpte dette produit.

Til kunder

Tilstrekkelig ekspertise er nadvendig for a montere dette produktet. Overlat installasjonen til Sony-forhandlere eller lisensierte entreprisesrø, og vær spesielt oppemerksom pa sikkerheten under installasjonen. Sony er ikke ansvarlige for skader eller personskader som oppstår som føge av feil handtering eller installasjon, eller installasjon av anenet enn det speşiserte produktet. Dine forbrukerrettigheter (hvis noen) pavirkesDIC

Til Sony-forhandlere

Tilstrekkelig ekspertise er nodvendig for a montere dette produktet. Les noye gennom donne bruksanvisingen for a gjore installasjonen pa en trygg mate. Sony er ici ansvarlige for skader aller personskader som oppstar som folge av feil handtering ell installationj. Gi dette handboken til kunden etter installationj.

Denne bruksanvisingen viser korrekt handtering av produit og viktige forholdsrregler som er nadvendige for a forhindre uhell. Sorg for at du leser noye gjennom donne handboken og bruker produit pa riktig mate. Ha donne handboken tilgengelig for fremtidig reference.

Sonysprodukter er utviklet med fokus pa sikkerheten. Hvisproduktne brukes feil, kan det derimot folge til alvorlig personskade pa grunn av brann, elektrisk stot, produitet velter eller faler ned. Overhold forholdsreglene for sikkerhet for aforhindre slike uhell.

FORSIKTIG

Spesifiserteprodukter

Denne veggmonteringnsbraketten er utviklet for bruk med de oppgitte TV-productene. For TV-er, se referanseveiledningene til TV-ene for a bekrete at veggmonteringnsbraketten kan brukes.

Til kunder

ADVARSEL

Hvis falgende forholdsergler icke folges, kan alvorlig personskade erler ddsfall oppsta gjennom brann, elektrisk stot ellerprodukter kan falle ned.

Overlat installasjonen til lisensierte entreprises og hold sma barn unna under installasjonen.

Hvis vegmonteringingsbraketten erer TV-en
ikke installeres riktig, kan fologende uhell
oppsta. Sorg for at lisensierte entrepreneurer utforer installasjonen.

TV-en kan falle ned og forarsake en alvorlig persorskade som et blamerke ell er et brudd.
- Hvis veggen som
veggmonteringisbraketten installeres på er ustabil, ujevn eller ikke vinkelrett til gulvet, kan enheten falle ned og forårsake personskade eller skade på eiendom.
Veggen skalkte stotte en vekt på minst fire ganger TV-ens vekt.
(Se TV-ens referanseveiledning for vekten til TV-en.)
- Hvis veggmonteringingsbraketten/DD enfallen falle ned og forarsake persorskade ell skade e iendom.

Overlat flying ell dermontering av TV-en til lisensierte entreprisesr.

Hvis en annen person enn lisensierte
entrepreneurer transporterer erler demonterer TV-en, kan den falle ned og forarsake
personskade erller skade pa eiendom. Sorg for at to ellere personer (tre ellere flere
personer for TV-er pa 75 tomer erler mer) baeer erler demonterer TV-en.

Ikke fjern skruer e.l. etter montering av TV-en.

Hvis du gjør dette, kan TV-en falle ned og foråsake perskade eller skade pa eiendom.

Ikke gjør endringer på delene til veggmonderingsbraketten.

Hvis du gjor dette, kan vegmonteringinsbrakten falle ned og forarsake persorskade ell skade pa eienom.

Ilke monter noe annet utstyr enn det spesifiserte produktet.

Denne veggmonteringnsbraketten er utviklet for bruk med det speisifiserte produktet. Hvis du monterer annet utstyr enn det som er speisifisert, kan det falle ned erledelegges, og forarsake personskade eller skade pa eiendom.

Ikke pafør noen annen vekt enn den fra TV-en pa veggmonteringsbraketten. Ikke rist TV-en til venstre/høyre eller opp/ned.

Hvis du gjör dette, kan TV-en falle ned og forársake persökade eller skade pa eiendom.

Ikke len deg på eller heng fra TV-en.

Ikke len deg pa aller heng fra TV-en da den kan falle ned pa deg og forarsake個人skade.

FORSIKTIG

Ikke bruk ekstrem kraft pa oversiden pa TV-en. Hvis du gjør dette, kan TV-en falle ned og forårsake persanskade eller skade pa eiendom.

Forholdsregler

• Hvis du bruker TV-en montert pa vegmonteringisbraketten over lang tid, kan veggen bak aller over TV-en bli mistarget aller tapeten kan losne, avhengig av veggens materiaie.
  Hvis vegmonteringsbraketten er fjernet etter at den er montert på veggen, stär skruehullene ijgen.
• Ikke bruk veggmonteringnsbraketten pa et sted hvor den er utsatt for mekaniske vibrasjoner.

Installere veggmonteringsbraketten

Til Sony-forhandlere

ADVARSEL

Folgende instrukser er bare for
Sony-forhandlere. Les
sikkerhetsforholdsgrelene beskrevet
under og legg spesielt merke til
sikkerheten under installationsjon,
vedlikehold og kontroll av dette
produktet.

Ikke monter
veggmonteringingsbraketten
på veggoverflater hvor
hjørnene eller sidene av
TV-en stikker frem fra
veggoverflaten.

Ikke monter vegmonteringsbraketten pa veggoverflater som en søyle hvor hjørnene erller sidene av TV-en stikker frem fra veggoverflaten. Hvis en person eller en gjenstand treffer det utstikkende hjørnet erller sideren pa TV-en, kan det fare til persorskade erller skade pa eiendom.

Ikke installer TV-en over
eller under et
klimaanlegg.

Hvis TV-en utsettes for vannlekkasjer erlerluftstrom fra et klimaanlegg over lang tid,kan dette forarsake brann, elektrisk stot uller en feilfunksjon pa TV-en.

Sorg for at du monterer veggmonteringsbraketten sikkert pa veggen etter anvisingene i donne bruksanvisingen.

Hvis noen av skruene er lose erller falter ut, kan veggmonteringsbraketten falle ned og forarsake personskade erller skade pa eiendom. Sorg for at du braker riktige skruer etter materialet i veggen og installer enheten sikkert med fire erler flere skruer av storrelsen 8 mm diameter (eller tilsvarende).

Sorg for at du bruker de inkluderte skruene og tilkoblingsdelene pa riktig mate etter anvisingene som er gitt i donne braksanvisingen. Dersom du bruker erstattede deler, kan TV-en falle ned og forarsake personskade ell er skade pa TV-en.

Sorg for at du monterer braketten riktig etter anvisninger forklart i donne bruksanvisingen.

Dersom noen av skruene er loseller faller ut, kan TV-en falle ned og forarsake personskade ell skade pa TV-en.

Sorg for at du strammer skruene godt til i riktig posisjon.

Vær forsiktig sa TV-en\ ikke utsettes for støt\ under installationsjon.

Hvis TV-en utsettes for stot, kan den falle ned aller odelegges. Dette kan forarsake personskade.

Sorg for at du installerer TV-en pa en vegg som er bade vinkelrett og flat.

Etter riktig installationsjon av TV-en, ma du feste kablene pa riktig mate.

Hvis personer eller gjenstander blir viklet inn i kablene, kan dette fore til personskade ull skade pa TV-en.

Skruene som er
nødvendige forå sikre
veggmonteringsbraketten
til veggen følger ikke
med.

Bruk skruer som passer for veggmaterialiet og strukturen nár du monterer veggonteringsbraketten.

Installere TV-en på veggen

Installasjonsfremgangsmaten varierer avhengig av TV-en.

Bruk veggonteringsbrakett SU-WL450 til a installere TV-en pa veggen.

Merknad

Hvis bordstativet er festet pa TV-en, kobler du fra bordstativet pa forhand. Se Innstillingsveiledning og folg trinnene i motsatt rekkefolge for a losne bordstativet.
- Plasser TV-en med skjermen vendt ned pa en plan og stabil overflate dekt til med en tykk, myk klut, nár du sikrer tinkoblingsdelene for veggmonteringsbrakett ellernar du fjerner bordstativet fra TV-en for a forhindre skade pa overflaten til LCD-skjermen.
- Sørg for at skruene du har fjernet blir oppbevant på entrygg plass, utenfor barnsrekkevidde.

Forberedeinstallasjonen

Sorg for a ha TV-ens referanseveiledning og innstillingsveiledningen tilgengelig for installationsjonen.
Pass pà at du har en Phillips-skrutrekker som passer skruene før monteringen.
Bekreft posisjonen TV-en skal installeres i.
Gjør klar fire eller flere skruer av 8 mm diameter og en skrue pa 5 mm ellertilsvarende (medfølger ikke). Velg skruer som passer for materialet i veggen.

Kontrollere delene

Inkludert med SU-WL450

Bekreft at alle deler ffolger med.

A Sokkel (20) (1) B Trinse (2)
C PSW 6x20 (4) D P S W 4x20 med hylse (2)
E Avstandsstykke (20) (2)	F Belte (1)
G Hylse (20) (M4) (2)	H PSW 4x20 (2)
I Sokkeladapter (2)	I PSW 4x10 (8)
K Avstandsstykke (60) (2)	L PSW 6x50 (2)
M Hylse (M4) (2) N PSW 4x50 (2)

Bestemme installasjonsstedet

1 Bestemme installasjonsstedet.

Sorg for at veggen har nok plass for TV-en og at den kan stotte en vekt pa minst fire ganger TV-ens.

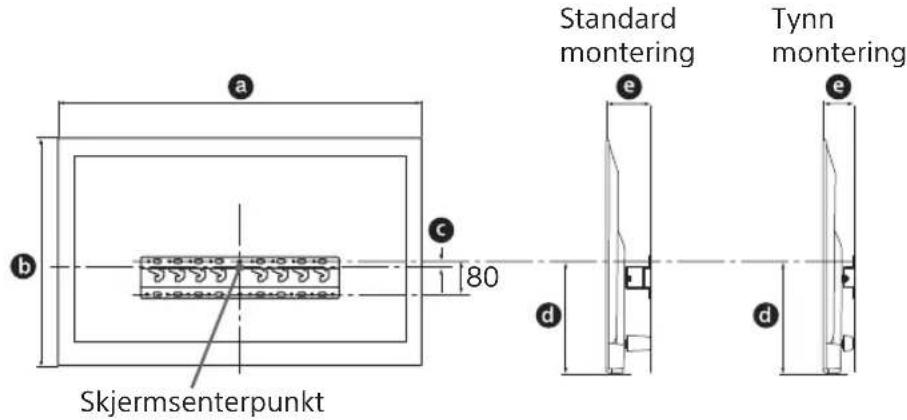

Se ffolgende tabell om Å installere TV-en på veggen. Se TV-ens referanseveiledning for TV-ens vekt.

Enhet: mm

Modellnavn	Skjermmål		Skjermsen- termål		Lengde for montering
	a	b	c	d	e
					Standard montering	Tynn montering
KDL-50WG6☐☐	1130	660	21	358	130	88
KDL-43WG6☐☐	974	572	54	346	130	88

Merknad

• Tallene i tabellen kan variere noe avhengig av installasjonen.
• Nár TV-en er installert på veggen, lener øvre side av TV-en noe fremover.

La det vare en passende klarering mellom TV-en og taket og fremspringende deler av veggen som vist under.

Enhet: mm

• Sikre god ventilasjon og forbindre oppsamling av smuss erer stov:

• Ikke legg TV-en flatt, installer den opp ned, baktengs eller sideveis.

• Ikke plasser TV-en pa en hylle, teppe, seng ell er i et skap.
• Ikke dekk til TV-en med en klut, som gardiner, aller med aviser, osv.
  Aldri installer TV-en som vist under.

Hvis du har tenkt a legge kablene i veggen, ma du lage et hull i veggen for a fore inn kablene for du starter installasjonen.

For a forhindre at kablene klemmes, ma du lage et hull i veggen en plass utenfor perimeteret til sukkelen (20) A, sukkeladapter 1 og avstandsstykket (20) E, avstandsstykket (60) K.

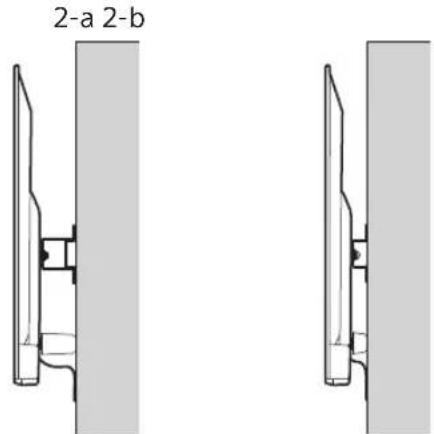

2 Velg veggmonteringsstil. Avstand fra TV-ens bakside fra veggen kan velges som vist under.

2-a Standard montering

2-b Tynn montering

Setabellenitrinn1.

ADVARSEL

Nar 2-b er valgt, er tilgang til bakre terminal begrenset.

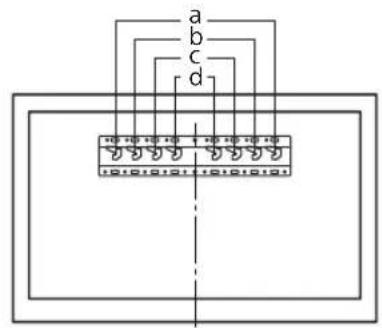

3 Se tabellen under om sted for montering av sukkeladapter. När du velger 2-b, hopper du over dette trinnet.

Modellnavn Krokplassering
KDL-50WG6□□	c
KDL-43WG6□□

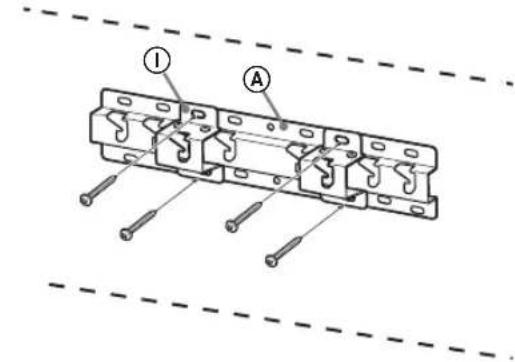

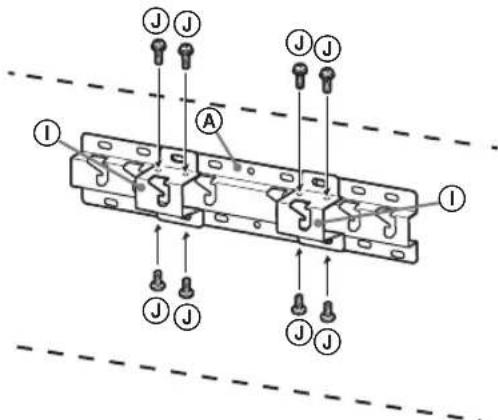

Monter sukkeladapter ① ved à bruke skrue (PSW 4x10) ① pa sukkel (20) ④ nár du velger 2-a.

4 Bestem posisjonene til skruene for a installere sukkelen (20) A.

Se spesifikasjonene pa side 12. Nar du velger 2-a, kan du bruke hullposisjonene til sukkeladapter ①.

ADVARSEL

• Veggen som TV-en skal monteres pa skal kinne stotte en vekt pa minst fire ganger TV-ens (Se TV-ens referanseveiledning for vekten til TV-en.).
  Bestem styrken til veggen som TV-en skal monteres pa. Gjor veggen sterkere ved behov.

Installere Sokkelen på

veggen

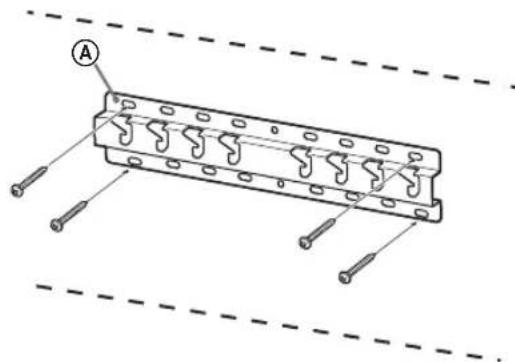

• Bruk fire eller flere skruer av 8 mm diameter eller tilsvarende (medfølger ikke).
• Sett fire skruer inn i hullene pa soskeladapter ① Med sukkel (20) A (kun 2-a).
• Installer Sokkelen (20) A horisontalt paveggen.

Standard montering (2-a)

Tynn montering (2-b)

Forberede installasjonen av TV-en

Se innstillingsveiledningen for installjon av stativet.

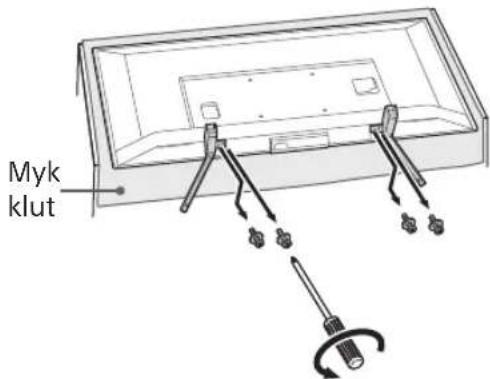

1 Demonter bordstativet fra TV-en.

Merknad

Pass pát du plasserer TV-en hvor du har lagt en myk klut for aforhindre skade pa skjermens overflate.
- Ved installasjon av veggmonteringsbraketten, ikke bruk skruene som fjernes fra bordstativet.
Sorg for at bordstativet og skruene du har fjernet blir oppbevart pa en trygg plass, utenfor barnsrekkevidde. Du trenger disse hvis du vil bruke TV-en pa et bord i fremtiden. Bordstativet kan ikke kjøpes separat.

ADVARSEL

• Sorg for at TV-en stär i en vertikal posisjon ffor den slas pa. TV-en ma ikke slas pa med LCD-skjermen vendt ned da dette kan fore til en ujevn bildeoppstilling.
  Hvis trykk ell stp pafores overflaten pa TV-en, kan TV-en bli odelagt ell skadet.
• Legg TV-en med forsiden ned pa en stabil og jevn overflate med bordstativet hengende over kanten pa overflaten. Hvis overflaten pa TV-en og sukkenen til bordstativet er pa samme overflate i et plan, vil den vaere ustabil og du kan skade TV-en.
• Hold bordstativet stødig nár du demonteren bordstativet fra TV-en.

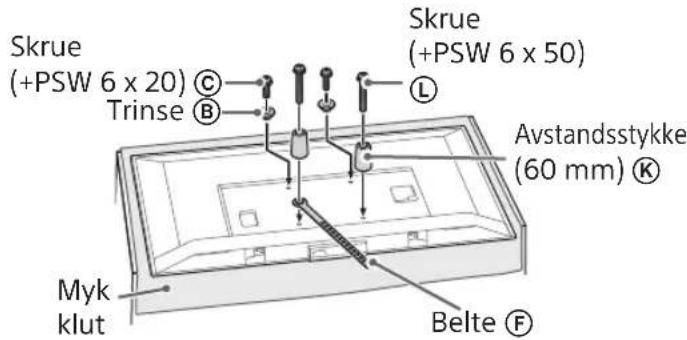

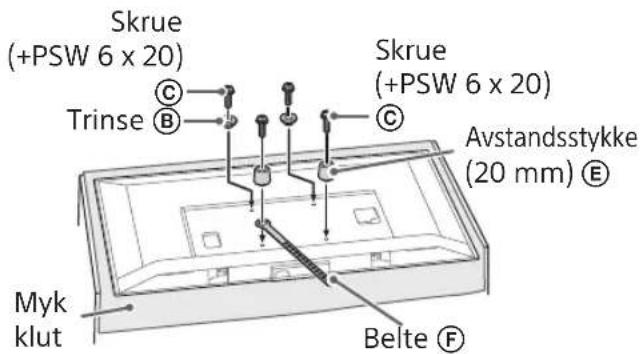

2 Fest tilkoblingsdelene for veggmoneringsbraketten. Kontroller tilkoblingsdelene ved a henvise til "Inkludert med SU-WL450" under "Kontroleredelene" på side 5.

Merknad

Fest tlikoblingsdelene sikkert med skruer.
Nar du bruker en elektrisk skrumaskin, still inn tiltrekkingsmomentet til ca. 1,5 N·m {15 kgf·cm}.
Sorg for at de brukte aller ubrakte delene blir oppbevart pa en trygg plass for framtidig bruk. Ta vare pa donne handboken for senere.

Standard montering (2-a)

Tynn montering (2-b)

Merknad

• Du kan/DDke bruke noen av terminalene pa baksiden av TV-en nar donne monteringsmetoden brukes.

3 Koble de(n) nodvendige kabelen(e) til TV-en.

Installere TV-en på veggen

1 Installer TV-en på sokkelen eller sokkeladapteren.

• Set tabellen i trinn 3 i "Bestemme installasjonsstedet" på side 7 for plassering av trinsene ⑧ i opphenget på sukkelen eller sukkeladapteren.

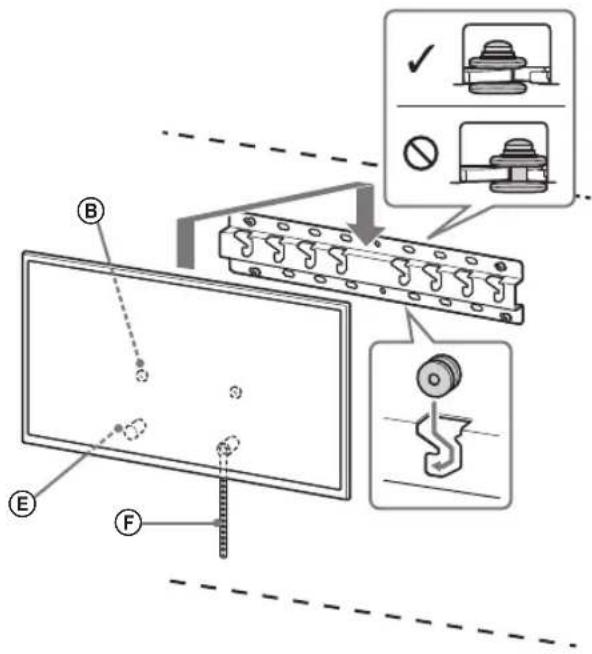

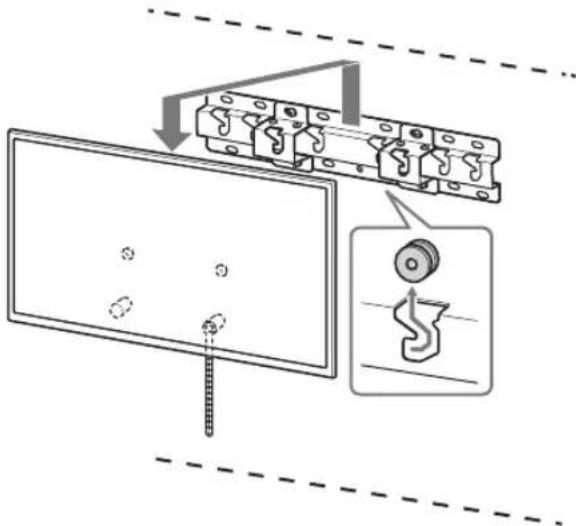

  La TV-en gli forsiktig ned og heng trinsene 已 som er festet pa baksiden av TV-en opp pa sukkenen eller sukkeladapteren, sorg for a bekrefte formen pa hullene.
• Etter installasjon av TV-en på veggen, kontROLLERer du at trinsene ⑧ er godt festet på sukkelen eller sukkeladapteren.
• Slipp med begge hender langsomt for a sikre at TV-en/DDke faller.

Standard montering (2-a)

Tynn montering (2-b)

ADVARSEL

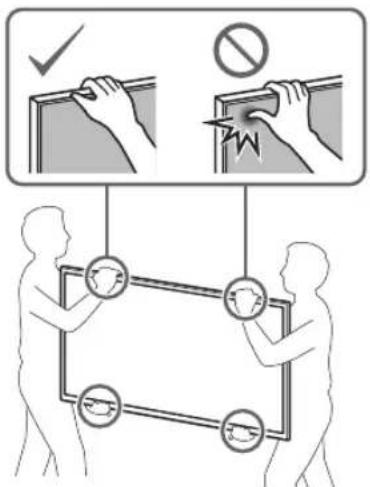

• Sorg for at to aller flere personer (tre aller flere personer for TV-er pa 75 tomer aller mer) holder TV-en när den bares.

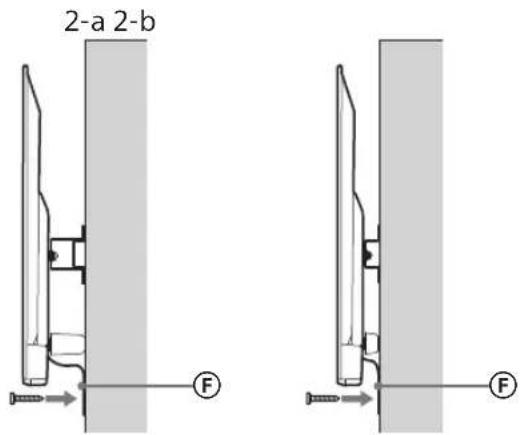

2 Forhindre at bunnen på TV-en forskyves.

• Ta opp slakken på belte og fest det stramt til veggen.

• Bruk en skrue med 5 mm diameter ellertilsvarende (folger/DDKE med).

Merknad

• Prov à dra bunnen på TV-en mot deg selv litt, sa du er sikker på at den ikke beveger seg fremover. Hvis det er bevegelse, er ikke TV-en riktig festet, og belte F burde strammes riktig igjen.

Bekrefte fullf.orgen av installationsjonen

• Trinsene (B) henger riktig på sukkelen ellen sukkeladapteren.
• Ledningen og kabelen er/DD erler klemt.
• Belte (F) er stramt uten noe slakk.

ADVARSEL

• Feil plassering av strømledningen, e.l. kan forarsake brann eller elektrisk støt på grunn av en kortslutning. Sorg for at installationsjonen fullfores på riktig mæte.

Annen informasjon

Nár du fjerner TV-en, utfør er du installasjonen i motsattrekkefolge.

ADVARSEL

• Sorg for at to aller flere personer (tre aller flere personer for TV-er pa 75 tomer aller mer) holder TV-en nar den fjernes.

Spesifikasjoner

Mäl: (Ca.) [mm]

a:400

b : 300

c:200

d : 100

e:80

f:480

g : 100

h1:20(tilfelle 2-b)

h2:60(tilfelle 2-a)

Vekt (kun sukkel): (Ca.) [kg]

0,8

Design og spesifikasjoner kan endres uten forvarsel.
