KASUTUSJUHEND Bravia KDL50WG665 SONY

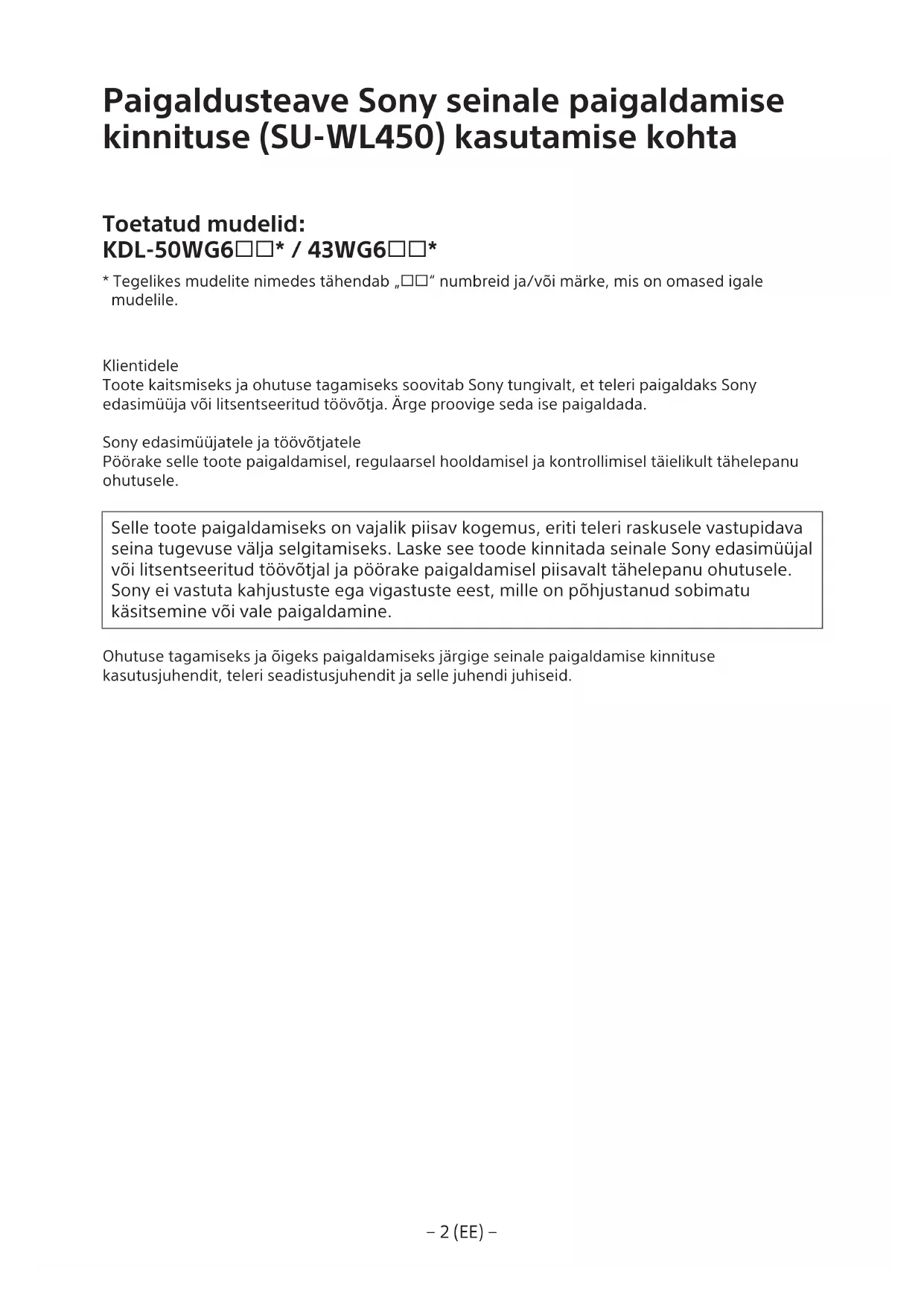

Paigaldusteave Sonyseinale paigaldamise kinnituse (SU-WL450) kasutamise kohta

Toetatud mudelid: KDL-50WG6 ^ / 43WG6 ^

• Tegelikes mudelite ninedes tähendab „□□" nombreid ja/vöi marke, mis on omased igale mudelile.

Klientidele
Toote kaitsmiseks ja ohutuse tagamiseks soovitab Sony tungivalt, et teleri paigaldaks Sony edasimüjuva voi litsentseeritud toövotja. Arge provovige seda ise paigaldada.

Sony edasimüüjatele ja toövöjtatele
Pöörake selle toote paigaldamisel, regulaarsel hooldamisel ja kontrollimisel täielikult tahelepanu ohutusele.

Selle toote paigaldamiseks on vajalik piisav kogemus, eriti teleri raskusele vastupidava seina tugevuse valja selgitamiseks. Laske see toode kinnitadaseinale Sony edasimüjal voi litsentseeritud toovotjal ja poorake paigaldamisel piisavalt tahelepanu ohutusele. Sony ei vastuta kahjustuste ega vigastuste eest, mille on pohjustanud sobimatu käsitsemine voi vale paigaldamine.

Ohutuse tagamiseks ja öigeks paigaldamiseks järgige seinale paigaldamise kinnituse kasutusjuhendit, teleri seadistusjuhendit ja salle juhendi juhiseid.

Ohutusest

Tâname teid selle toote soetamise eest.

Klientidele

Kaesoleva toote paigaldamine eeldab piisavat asjatundlikkust. Laske paigaldamine teostada kas Sony edasimüjatel voi litssentitud tovojitel ja poake paigaldamine kaigus erilist tahelepanu ohutusele. Sony ei vastuta kahjustuste voi vigastuste eest, mis on tingitud toote valest kasutamisest, ebakorrektsest paigaldusest voi kui asendate paigaldamisel ettenahtud toote. See ei mojuta teie seadusejargseid oigusi (kui neid on).

Sony edasimuüjatele

Kaesoleva toote paigaldamine eeldab piisavat asjatundlikkust. Lugege kaesolev kasutusjuhend hoolikalt labi, et tagada ohutu paigaldus. Sonye ei vastuta kahjustuste voi vigastuste eest, mis on tingitud toote valest kasutamiset voi ebakorektsest paigaldusest. Andke see juhend parast paigalduse lopetamist kliendile.

Kaesolev kasutusjuhend tutvustab toote oiget kasutamist ja olulisi etevaatusabinosid onnetuste valtimiseks. Lugee see juhend kindlsti labi ja kasutage toodet oigesti. Sailitage juhend edaspidiseks kasutamisesk.

Sony toodete loomisel on lahtutud
ohutusest. Toedete vale kasutamine voib
tekitada tõsiseid vigastusi talekahju,
elektrilögi, toote umbermineme või
kukkumise tagajärjel. Nimetatud onnetuste
vältimiseks tuleb järgida ohutusabinóuid.

ETTEVAATUST

Sobivad tooted

Seeseinakinnitus on moeldud kasutamiseks koos kindlate teleritega.Teleritepuhul vaadake nende viietejuhti, et kontrollida, kasinseinae paigaldamise kinnitust saab nendega kasutada.

Klientidele

HOIATUS

Jargmiste ettevaatusinoude eiramine voib pohjustada toseiseid vigastusi voi surma tulekahju, elektrilogoi, toote umberminise voikukkumise tagajarljel.

Laske paigaldamine teostada litsentsitud toovotjatel ja hoidke väikesed lapsed paigaldustöödest eemale.

Seinakinnituse voi teleri vale paigaldamine voib pohjustada jargmisi onnetusi. Laske paigaldus teostada litsentsitud toovotjatel.

Teler voib kukkuda ja tekitada tõsise vigastuse, nt verevalum voi luumurd.
Kui seinakinnitus paigaldatakse ebastabilisele, ebatasasele voi porandaga mittevertikaalse seinale, viob teler kukkuda ja tekitada vigastusi voi varalist kahju. Sein peab taluma vahemalt neljakordset teleri raskust. (Vaadake teleri viitejuhist selle raskust.)
Kui seinakinnitus ei ole paigaldatud piisavaltugevalt,vib teler kukkuda ja tekitada vigastusi voi varalist kahu.

Laske teleri liigutamist vöi eemaldamist teostada litsentsitud töövtjatel.

Kui telerit transpondivad voi eemaldavad seinalt mittelitsentsitud toovotjad,voib teler kukkuda ja tekitatada vigastusi voi varalist kahu. Veenduge, et telerit demonteerivad voi teisaldavad vahemalt kaks inimest (voi vahemalt kol imest, kui teler on 75-tolline voi suurem).

Arge eemaldage pärast teleri paigaldamist kruvisid vms.

Paigaldage seinakinnitusele ainult selleks ettenahtud tooteid.

Seeseinakinnitus on moeldud kasutamiseks ainult kindlate toodetega.Muude seadmetepaigaldamisel voib seinakinnitus kukkuda voi puruneda jtekitada vigastusi voi varalist kahu.

Arge asetage seinakinnitusele telerist suuremat koormust. Arge raputage telerit vasakule/paremale ega üles/alla.

Arge rakendage toote puhastamisel voi hooldamisel liigset joudu.

Arge rakendage teleri pealmisele kuljele liigset joudu. Seda tehes voib teler kukkuda ja tekitada vigastusi voi varalist kahu.

Ettevaatusabinoud

Teleri pikaajalisel kasutamisel inseakinnitusele paigaldatuna voib teleri taga voi silse kohl ovein varvi muuta voi tapeet lahtu tulla, olenevalt materjalist.
- Seinakinnituse seinalt eemaldamisel
jaavad seina sisse alles augud.
- Arge kasutage seinakinnitust kohas, kus see puutub kokku mehaaniliste vibratsoonidega.

Seinakinnituse paigaldamine

Sony edasimüjatele

HOIATUS

Jargmised sununed on moeldud ainult
Sony edasimujatele. Lugege labi
eelnevalt kirjeldatud ohutusabinod ja
pocrake toote paigaldamisel,
hooldamisel ja kontrollimisel erilist
tahelepanu ohutusele.

Arge paigaldage seinakinnitustseinale, kus teleri nurgad voikuljed eenduvadseinast.

Arge paigaldage seinakinnitustseinale,nt pillarile,kus teleri nurgad voi kuljed eenduvad seinast.Teleri eenduva nurga voikulje vastu porkumine voib tekitada vigastusi voi varalist kahu.

Arge paigaldage telerit ohukonditsioneeri alla voi selle kohale.

Veenduge, et kasutate kaasasolevaid kruvisid ja kinnitusdetaile oigesti vastavalt kaesoleva kasutusjuhendi suunistele. Kinnitusvahendite asendamisel vobiter kukkuda ja saada kahjustusi voipohjustada kellelegi kehavigastuse.

Pangeseinakinnitus oigesti kokku vastavalt kAESoleva kasutusjuhendi suunistele.

Kui moni kruvi on halvasti kinnitatud voi kukub valja, voib teler kukkuda ja tekitada vigastusi voi kahjustada telerit.

Keerake kruvid tugevalt kinni ettenähtud kohtades.

Vastasel korral voib teler kukkuda ja saada kahjustusi voi pohjustada kellelegi kehavigastuse.

Veenduge, et teler eisaaaks paigaldamise ajalporutada.

Vastasel korral voib teler kukkuda ja tekitada vigastuse.

Pärast teleri nouetekohast paigaldamist veenduge, et kaoblid on paigaldatud ohutult.

Kaablitesse takerdumine voib tekitada vigastuse voi kahjustada telerit.

Vältridgeahelduvvoolu toitekaabli voi ühenduskaabli muljumist.

Kui vahelduvwoolu toitekaabel v ihenduskaabel onseinakinnituse ja teleri vahele surutud v neid on jouga vanautad, vovad kaablisisesed elektrijuhtmed tekitada luhise v pohjustada elektrikatkestuse. See voib pohjustada tulekahju v elektrilogi.

Seinakinnituse seinale kinnitamiseks ettenahtud kruid ei kuulu komplekti.

Kasutage seinakinnituse paigaldamisel seina materjalile ja konstruktsoonile vastaivaid kruvisid.

Teleri paigaldamineseinale

Paigaldusprotss on soltuvalt telerist erinev. Kasutage teleriseinale paigaldamiseksseinale paigaldamise kinnitust SU-WL450.

Markus.

Kui telerile on kinnitatud laupealne alus, eemaldage enne jatkamist laupealne alus. Lauapealse aluse lahtiuhendamiseks jargige seadistusjuhendis olevaid juhiseid vastupidises järjestuses.
- Asetage teler allapoole suunatud ekraaniga tasasele ja stabiilsele pinnale, mis on kaetud paksu ja pehme riidega, kui kinnitateseinale paigaldamise kinnituse kinnitusdetailed voi eemaldate telerilt laupealset alust, et kaitsta LCD-ekraani pinda kahjustuste eest.
Hoidke eemaldatud kruvisid kindlas, lastele kattesaamatus kohas.

Ettevalmistus

Enne paigaldamist otsige valja ja hoidke kaeparast teleri teatmik ja seadistusjuhend.
- Enne paigaldamist veenduge, et teil olemas sobiv Phillipsi kruvikeeraja.
- Määrake kindlaks teleri paigalduskoht.
- Varuge vahemalt neli 8 mm labimoduga ja uks 5 mm labimoduga kruvi voi samavärsed (ei kuulu komplekti). Valige seina materjaliga sobivad kruvid.

Osade kontroll

Komplektis SU-WL450-ga

Veenduge, et kok osad on olemas.

A Alus (20) (1) B Rihm	Maratas (2)
C PSW 6 x 20 (4) D	PSW 4 x 20 koos vahepuksiga (2)
E Vaherõngas (20) (2)	F Rihm (1)
G Puks (20) (M4) (2) H	PSW 4 x 20 (2)
I Aluse adapter (2) I	PSW 4 x 10 (8)
K Vaherõngas (60) (2)	L PSW 6 x 50 (2)
M Puks (M4) (2) N PS	W 4 x 50 (2)

Paigalduskoha valimine

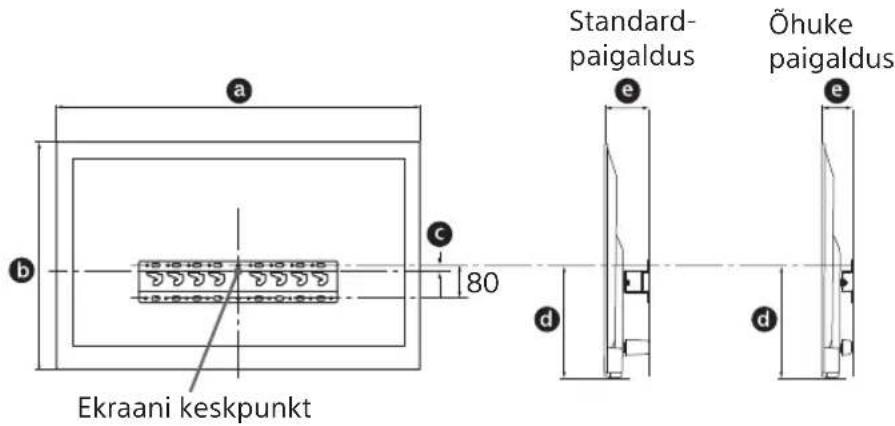

1 Tehke kindlaks paigalduskoht.

Veenduge, et seinal oleks teleri jaoks piisavalt ruumi ja see suudab kanda vahemalt neljakordset teleri raskust.

Vaadake teleriseinale paigaldamiseljrgmistabelit.Vaadake teleri raskust teleri viitejuhist.

Uhik: mm

Mudeli nimi	Ekraani mõötmé		Ekraani keskpunkti mõõde		Paigalduse pikkus
	a	b	c	d	e
					Standard- paigaldus	Ohuke paigaldus
KDL-50WG6□□	1130	660	21	358	130	88
KDL-43WG6□□	974	572	54	346	130	88

Markus.

• Soltuvalt paigaldusest voivad tabelis olevad arvud vahesel märal erineda.
  Kui teler on seinale paigaldatud, kaldub teleri ülemine osa vahesel märaral ettepoole.

Jatke teleri ja lae ning seina eenduvate osade vahele piisavalt vaba ruum, nagu allpool naidatud.

Uhik: mm

Korraliku ventilatsiooni tagamiseks ja tolu ning mustuse kogunemise valtimiseks tehke jargmist:

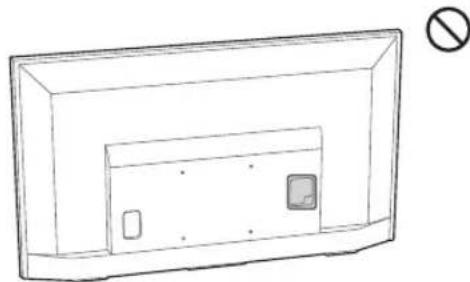

• arge asetage telerit lamedalt, tagurpidi, selg valjapoole ega kulili;
• arge asetage telerit riulisse, vaibale, voodisse ega kappi;
• arge katke telerit riidega, nagu kardinad, ega ajalehtede vms;

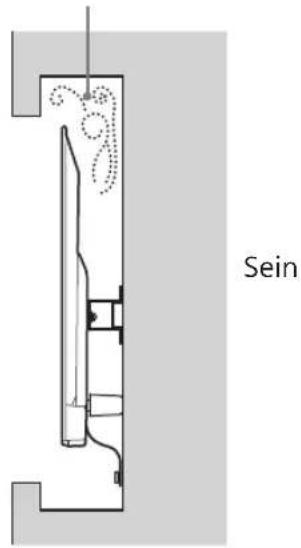

• arge paigaldage telerit nii, nagu naidatud allpool.

Ohuringlus on blokeeritud.

Markus.

Kui teil on planis vedada juhtmed seina seest, tehke enne teleri paigaldamist seina sisse kaablite jaoks auk.

Kaablite kokkusurumise valtimiseks tehke seina sisse auk aluse (20) A, aluse adapter 1 ja vaheronga (20) E, vaheronga (60) K perimeetrist kaugemale.

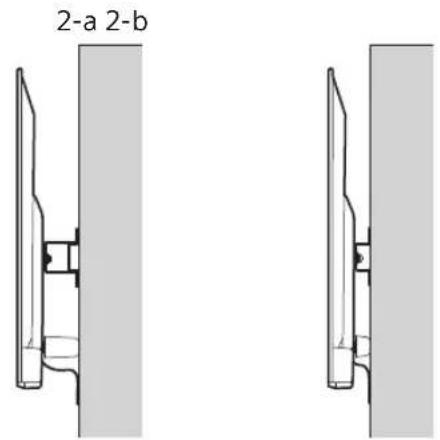

2 Valigeseinale paigaldamise viis.
Kauguse teleri tagakuljest
seinani saab valida jargmiselt.

2-a Standardpaigaldus
2-b Ohuke paigaldus

Vaadake sammus 1 olevat tabelit.

HOIATUS

• 2-b valimisel on juurdepaa's tagumisele liitmikule piiratud.

3 Aluse adapteri kinnituskoha jaoks vaadake allolevat tabelit. 2-b valimisel jatke see somm vahele.

4 Määrake kindlaks aluse (20) (A) paigaldamiseks moeldud kruvide kinnituskohad.

Vt tehilisi andmeid lk 12.

2-a valimisel kasutage aluse adapteri ① augukohti.

HOIATUS

• Sein, kuhu teler paigaldatakse, peab taluma vahemalt neljakordset teleri massi (Vaadake teleri viitejuhist selle raskust.).
• Tehke kindlaks seina tugevus, millele teler paigaldatakse. Vajaduse korral tugevdage seina piisaval märal.

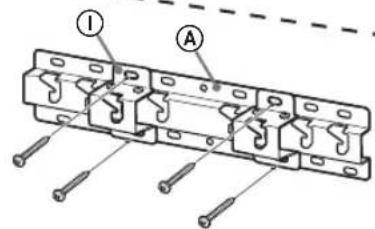

Aluse paigaldamineseinale

• Kasutage vahemalt nelja 8 mm labimoduga kruvi voi samavärset (pole komplektis).
• Pange neli kruvi aluse adapteri ① aukudesse koos alusega (20) A (Ainult 2-a).
  Paigaldage alus (20) Aseinale horisontaalselt.

Standardpaigaldus (2-a)

Ettevalmistus teleri paigaldamiseks

Teavet aluse paigaldamise kohta leiate seadistusjuhendist.

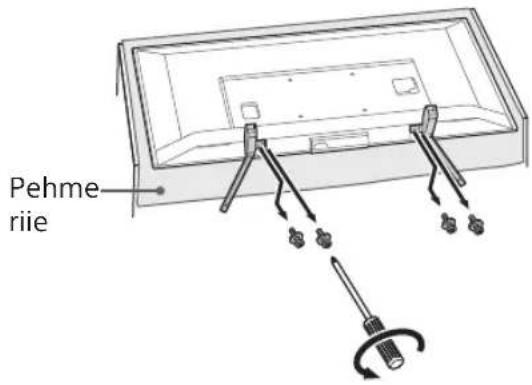

1 Eemaldage laupealne alustelerilt.

Markus.

Paigutage teler kohta, millele on paigaldatud ekraanipinna kaitsmiseks pehme rie.
- Seinale paigaldamise kinnituse paigaldamisel arge kasutage kruvisid, mis on eemaldatud lauapealselt aluselt.
Hoidke eemaldatud lauapealset alust ja selle kruvisid kindlas, lastele kattesaamatus kohas. Teil laheb neid tarvis, kui soovite tulevikus telerit laual kasutada. Lauapealset alust ei saa eraldi osta.

HOIATUS

• Veenduge enne sisse lulitamist, kas teler on vertikaalasendis. Ebauhtase pildi jaotumise valtimiseks ei ole lubatud telerit lulitada sisse siis, kui LCD-panel on suunatud alla.
  Kui teleri pinnale avadatakse survet voi see saab Iooke,voib teler puruneda voi kahjustuda.
• Asetage teler ekraan allpool stabilse je tasasele pinnale nii, et laupealne alus oleks üle pinna serva. Kui teleri ekranipind ja laupealse aluse alumine osa on samal tasapinnal, viob see tekitada ebastabilse tootingimuse ja telerit kahjustada.
  Kui eemaldate telerilt lauapealset alust, hoidke lauapealset alust kindlalt.

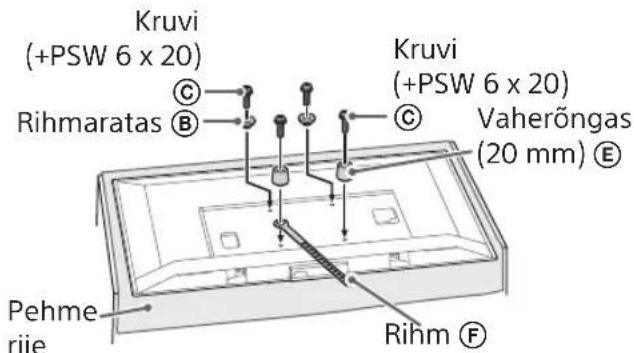

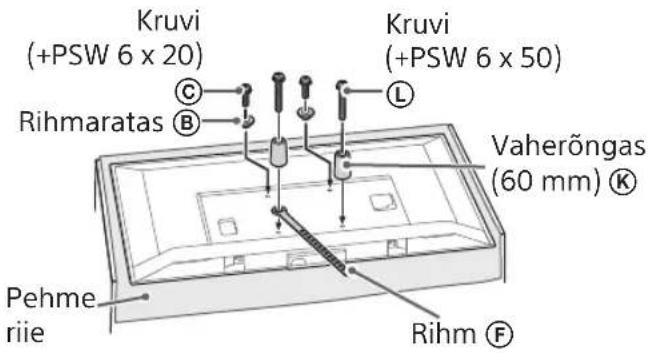

2 Kinnitageseinalepaigaldamise kinnitusekinnitusdetailed. Kontrollige kinnitusdetaile vastavalt jaotiseOsade kontroll'loigule,Komplektis SU-WL450-ga"lk 5.

Markus.

• Kinnitage kinnitusdetailid tugevalt kruvidega.
  Kui kasutate elektroonilist kruvikeerajat, seadistage kinnitusmomendiks umbes 1,5 N·m {15 kgf·cm}.
• Saillitage kasutatud voi kasutamata osi edaspidiseks kasutamiseks kindlasti turvalises kohas. Hoidke see juhend hilisemaks lugemiseks alles.

Standardpaigaldus (2-a)

• Seda kinnitusstilli kasutades ei saa te kasutada monesid teleri tagakuljel olevaid klemme.

3 Ühendage vajalikud kaablid teleriga.

Uhendage kaablid enne teleri paigaldamist seinale. Pärast teleri paigaldamist ei saa kaableid uhendada.

• Laske kaablite vedamine seina seest teha litsentsitud toovotjal.
• Siduge ühenduskaablid enne teleriseinale paigaldamist omavahel kokku, et valtida nendele astumist.

Teleri paigaldamineseinale

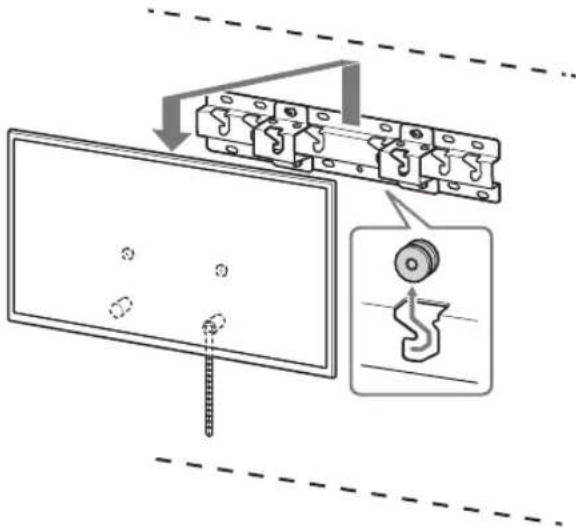

1 Paigaldage teler alusele voi aluse adapterile.

• Rihmarataste ⑧ asukoha kohta aluses voi aluse adapteril vt etapi 3 tabelit jaotises "Paigalduskoha valimine", lk 7.
• Langetage teler ettevaatlikult allapoole ja riputage teleri tagakuljele kinnitatud rihmarattad (B) ettevaatlikult alusele voi aluse adapterile, veendudes, et jargite aukude kuju.
• Pärast teleri paigaldamist seinale veenduge, et rihmarattad (B) on tugevalt alusele voi aluse adapterile kinnitunud.
• Laske mõlema käega aeglaselt lahti, veendudes, et teler ei kukuks.

Standardpaigaldus (2-a)

• Veenduge, et telerit kannavad vahemalt kaks inimest (voi vahemalt kolm inimest, kui teler on 75-tolline voi suurem).

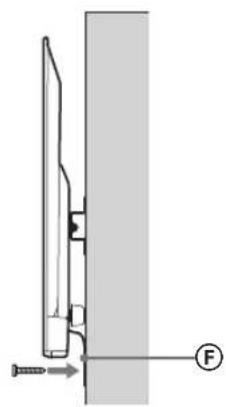

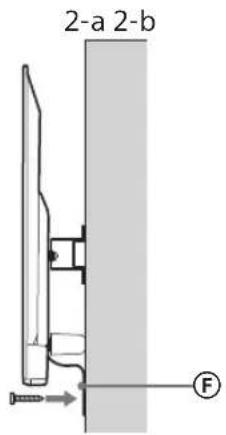

2 Teleri alumise osa liikumisetakistamine.

Tommake rihm F pingule ja kinnitage tugevalt seine kulge.

• Proovige tommata teleri alaosa veidi etteppoole, veendumaks, et teler ei liugu etteppoole. Kui teler liigub etteppoole, ei ole see korralikult fikseeritud ja rihm F tuleb uuesti tugevalt kinnitada.

Kontrollige järgmist.

Rihmarattad on tugevalt alusele voi aluse adapterile kinnitunud.
Toite- ja uhenduskaablid ei ole vaandunud ega kokku surutud.
Rihm F on korralikult pingul.

HOIATUS

Vahelduvoolu toitekaabli jms paigaldamine valesse kohta voib pohjustada luhise tagajarjel elektriloogi voitulekahu. Teostage paigaldusjargne kontroll, et tagada ohutus.

Mu teave

Teleri seinalt eemaldamisel jargige eelpool kirjeldatud paigaldustoimingut vastupidises järjekorras.

HOIATUS

Veenduge, et telerit eemaldavad vahemalt kaks inimest (voi vahemalt kolm inimest, kui teler on 75-tolline voisuurem).

Tehnilised andmed

Mööttmed: (umbes) [mm]

a : 400

b : 300

c : 200

d : 100

e : 80

f : 480

g : 100

h1 : 20 (korpus 2-b)

h2 : 60 (korpus 2-a)
