MANUAL DE UTILIZADOR Bravia KDL50WG665 SONY

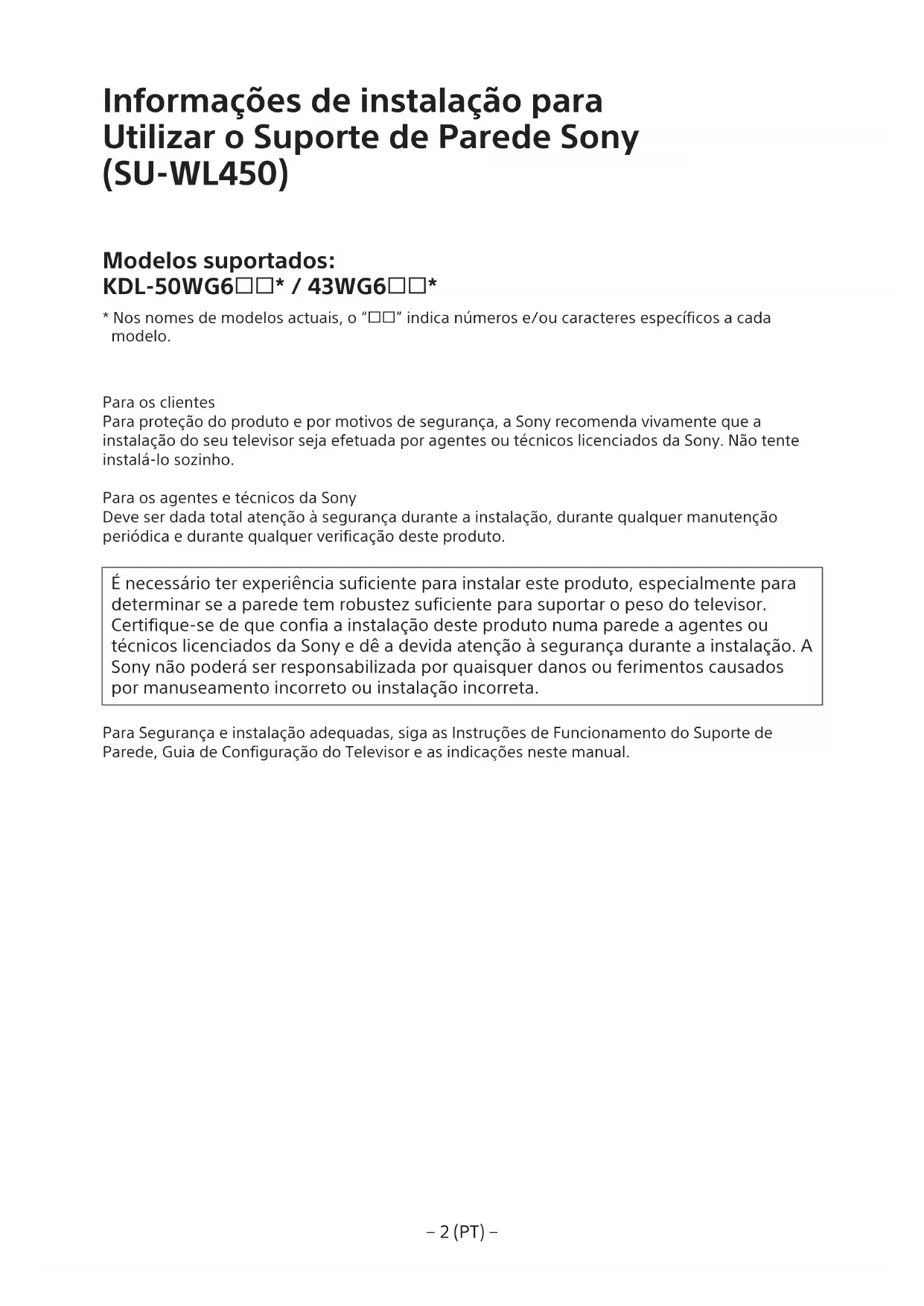

Informações de instalacao para Utilizar o Suporte de Parede Sony (SU-WL450)

Modelos suportados: KDL-50WG6 ^ / 43WG6 ^

Para proteção do produits e por motivos de segurar, a Sony recomenda vivamente que a instalação do seu televisor está efetuada por agentes ou&Tecnicos licenciados da Sony. Não tente instalá-lo sozinho.

Para os agentes e tecnicos da Sony

Deve ser dada total atençao a segurancarunde a instalacao, durante qualquer manutencao periodica e durante qualquer verificacao deste produits.

É necessário ter experiencia suficiente para instalar este produit, especialmente para determinar se a parede tem robustez suficiente para suportar o peso do televisor. Certifique-se de que configa a instalacao deste produit numa parede a agentes ou tecnicos licenciados da Sony e de a devida atencao à seguranca durante a instalacao. A Sony não poderá ser responsabilizada por quando quer danos ou ferimentos causados por manuseamento incorreto ou instalacao incorrente.

Para Segurar e instalação adequadas, siga as Instruções de Funcionamento do Suporte de Parede, Guia de Configuração do Televisor e as indicações neste manual.

Seguranca

É necessária uma formação técnica adequada para instalar este produit. Solicite a instalacao a agentes Sony ou a entreprises contrastadas autorizadas e preste especial atençao à segurarca durante a instalacao. A Sony não se responsabiliza por quando danos ou ferimentos causados pela utilização inadverta ou instalacao Incorrecta, nemPGA instalacao de um produits differente do produits especficado. Os seuS Direitos Estatuários (se existrem) não são afectados.

Para os agentes da Sony

É necessária uma formação técnica adequada para instalar este produto.
Leia atentamente这是 manual de instruções para fazer a instALAÇO com segurar. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização inadeva ou instALAÇO incorrecta. Àpos a instalacao, entrega este manual de instruções ao cliente.

Este manual de instruções desc VE as precauções importantes necessárias para evaporar acidentes e'utilizar o produits de forma correcta. Leia-o na integra e utilizez o produits corretoamente. Guarde este manual para futuras consulutas.

Os produits da Sony são concebidos para oferecer a maior seguranca. No entanto, se realizados de forma incorrecta, podem provocar ferimentos graves atraves de incendio,choque eletrico ou quaida Para evaporar este tipo de acidentes, respeite as precauções de seguranca.

CUIDADO

Produtos especializados

Este Suporte para Montagem na Parede foi concebido para ser realizado apenas com o teletvisor especialico. Para televisores, consulte o Guia de referencia para verificar se o Suporte para Montagem na Parede pode ser realizado.

Para os pacientes

AVISO

O não cumprimento das precações indicadas abaixo, pode provocar a morte ou ferimentos graves atraves de incendió,choque electrolyico ou queda do produits.

Certifique-se de que a instalacao é efectuada por representantes autorizados e mantenha as crianças afastadas do local durante a instalacao.

Se o suporte de montagem na parede ou o televisor não foram instalados correctamente, poder ocorrê os seguentes acidentes. Certifique-se de que a instalacao é efectuada por tecnicos precisificados.

• O televator pode cair e provocar ferimentos graves, como equimoses ou fracturas.
• Se a parede onde o Suporte para Montagem na Parede está instalado for instavel, irregular ou não estiver perpendicular ao chao, o aparecido pode cair e provocar ferimentos ou danos materiais. A parede deve ser sufficientemente forte para supportar um peso, no minimo, quatro vezes superior ao do teletvisor. (Consulte o Guia de referencia do teletvisor quando ao respetivo peso.)
• Se a instalacao do Suporte para Montagem na Parede não for sufficientemente solida, o aparecido pode cair e provocar ferimentos ou danos materiais.

Contrate技术和ducados para o transporte e desmontagem do televisor.

Se o transporte ou montagem for feito por pessoas que nao os tecnicos qualificados, o televisor pode cair e provocar ferimentos ou danos materiais. Certifique-se que o transporte ou a desmontagem do televisordeera ser efetuado por das ou mais pessoas (tres ou mais pessoas para televator de 75 polegadas e acima).

Não retire os parafusos, etc., après a desmontagem do televisor.

Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não faça quaisquer alteracoes nas peças do Suporte para Montagem na Parede.

Se o fizer, o Suporte para Montagem na Parede pode cair e provocar ferimentos ou danos materiais.

Não instale um equipamento diferente do especialico no suporte.

Este Suporte de Instalação na Parede foi acontecido para ser realizado apenas com o produits spécifique. A instalação de qualquer及其他 equipamento pode resultar em que'da ou quebra e provocar danos materiais ou ferimentos.

Não coloque nenhumacarga para algo dotelevisor no Suporte paraMontagem na Parede. Nao agite o televisor paraa esquerda/para a direita,para cima/para baixo.

Se o fizer, o televisor pode caire provocar ferimentos ou danos materiais.

Nao se encoste nem se pendure no televator.

Nao se encoste nem se pendure no tevisor,
pois este pode cair e provocar ferimentos
graves.

CUIDADO

Se as seguiates precauções não foram observadas, poderão ocorro ferimentos ou danos materiais.

Nãoança demasiada paraça durante a limpeza ou manutenção do produits.

Não fazer demasiada para na parte superior do televisor. Se o fazer, o televisor pode cair e provocar ferimentos ou danos materiais.

Precauções

• Se utilizes o teovisor instalado no Suporte para Montagem na Parede durante muito tempo, a parede por vez ou por cima do teovisor pode perdar a cor e o papel de parede pode descalar-se, dependendo do material da parede.
• Se retirar o Suporte para Montagem na Parede(before do instalar, os orificios do parafuso ficam na parede.
• Não utilize o Suporte para Montagem na Parede num local num local sujeito a vibações mecânicas.

Instalar o suporte para montagem na parede

Para os Agentes da Sony

AVISO

As seguientes instruções destinam-se apenas aos agentes da Sony. Leia as precaúções de segança na integra e preste muito atençao às medidas de segança que é preciso respeitar durante a instalação, manutençao e verificação deste produto.

Não instale o suporte para montagem em paredes em que os cantos ou os lados do televisor fiquem afastados da parede.

Nāo instale o suporte para montagem na parede em colunas em que os cantos ou os lados do teletvisor fiquem afastados da parede. Se uma Pessoa ou objecto embaterem no canto ou lado saliente do teletvisor,ippo pode provoc ferimentos ou danos materiais.

Não instale o televisor por cima ou por baixo de um aparecido de ar condicionado.

Se o tevisor ficar exposto a fugas de agua ou correntes de ar do aparelho de ar condicionado durante muito tempo, pode ocorro um incendidio, um quoi eletrico ou uma avaria.

Instale o suporte para montagem na parede com segurarça靼as indicatoresdestemanual de instruções.

Se algoq dos parafusos estiver solto ou cair, o suporte para montagem na parede pode caireprovocar ferimentos ou danos materiais. Utilize os parafusos adequados ao material de que feita a parede e fixe bem o suporte com quatro ou mais parafusos de 8 mm de diametro (ou equivalentes).

Utilize os parafudos e os acessórios fornecidos conforme as indicações destemanual de instruções. Seutilizarotmoscessórios, o televisor podecaireprovocarferimentosa algoém ou danos materiais noproprio televisor.

Monte o suporte correctamente, seguido o procedimento explicado neste manual de instruções.

Se um dos parafusos se soltar ou cair, o televator pode cair e provocar ferimentos a algoém ou danos materiais no televator.

Aperte bem os parafudos na posicao correcta.

Se não o fizier, o televator pode cair e ferir algoém ou ficar danificado.

Não submeta o televisor a qualquerCHOque durantea instalacao.

Se o televisor softer choques, pode cair ou partir-se. O que pode provocar ferimentos.

Instale o tevisor numa parede perpendicular e plana.

Se não o fiz, o televisor pode cair e provocar ferimentos.

Depois de instalar correctamente o televator, fixe bem os cabos.

Se as pessoas ou objectos ficarem emaranhados nos cabos, poder ferir-se ou danificar o televator ou o monitor.

Não deixe o cabo de alimentação CA, nem o cabo de ligação ficarem trilhados.

Se o cabo de alimentacao CA ou o cabo de ligationao ficar trilhado entre o aparelho e a parede ou se os做不到 orcer a forca, os condutores internos poder ficar a vista e provocar um curto-circuito ou a quebra do cabo eletrico. Pode provocar um incendio ouCHOque eletrico.

Os parafudos necessários para fixar o Suporte para Montagem na Paredenão está incluídos.

Utilize os parafudos apropriados para o material de que é feita a parede e para a estrutura quando instalar o Suporte para Montagem na Parede.

Instalação do televisor na parede

• Se o Suporte de Fixação para Mesas estiver instalado no teletór, desinstale o Suporte de Fixação para Mesas primaryo. Consulte o Guía de Configuração e cumpra os passos na ordem inversa para(desencaixar o Suporte de mesa do teletór.
• Coloque o televisor com o eira voltado para baixo sobre uma superficie plana, estavel e coberta com um pano espesso e macio para instalar as peças de fixacao do Suporte de Parede ou para desinstalar o Suporte de Fixacao para Mesas do televisor, para evaporar danificar a superficie do eira LCD.
• Guarde os parafudos que remove num lugar seguro e fora do alcance de crianças.

Preparar a instalacao

• Tenha o Guia de Referência do Televisor e o Guia de Configuraçao à maior antes da instalacao.
• Certifique-se de que tem uma chave de parafusos Phillips adequada aos parafusos antes de proceder à montagem.
• Confirme a posicao de instalacao do seu televisor.
• Prepare quatre ou mais parafusos de 8 mm de diametro e um parafuso de 5 mm ou equivalente (não fornecido). Escolha parafusos adequados para o material da parede.

Verificacao das peças

Fornecido com o SU-WL450

• Verifique se todas as peças está incluidas.

A Base (20) (1) B Polia (2)	C
C PSW 6x20 (4) D PSW 4x20 com anilha (2)	E Espaçador (20) (2) F Cinta (1)
G Anilha (20) (M4) (2)	H PSW 4x20 (2)
I Adaptador de base (2)	J PSW 4x10 (8)
K Espaçador (60) (2)	L PSW 6x50 (2)
M Anilha (M4) (2) N PSW 4x50 (2)	O

Decirsoa localização da instalação

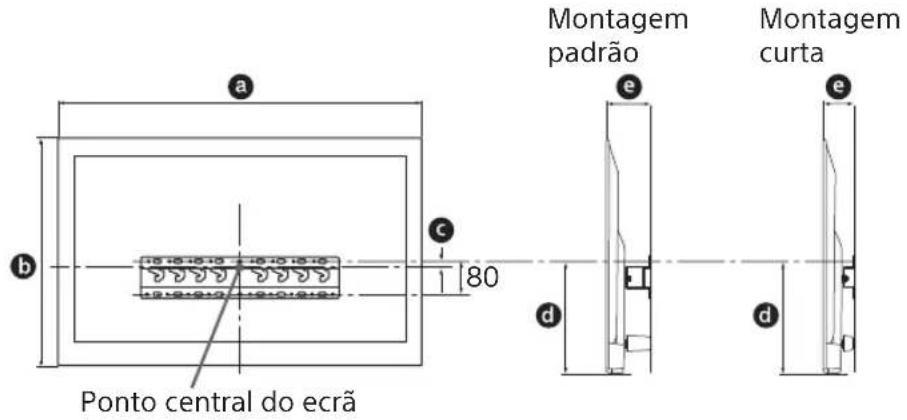

1 Decida sobre a localização da instalação.

Certifique-se de que a parede tem espoço suficiente para o tevisor e que consueguo suportar o quadruplo do peso do tevisor.

Consulte aanela segunte relativa à instalação do teletovisor numa parede. Consulte o Guia de referencia do teletovisor para saber qual é o peso do teletovisor.

Unidade: mm

Nome do modelo	Dimensoes do visor	Dimensao do centro do eocr	Comprimento para montagem
	a	b	c	d
				Montagem padrão
KDL-50WG6□□	1.130 660	21 358	130 88
KDL-43WG6□□	974 572	54 346	130 88

Nota

• Os números daanela podemVARI ligeiramente dependendo da instalação.
• Quando o teletor estiver instalado na parede, a parte superior do teletor ficar ligeiramente inclina para arente.

Permite uma folga adequada entre o televisor e o tecto e as peças salientes da parede, conforme aparecido abaixo.

Unidade: mm

• Para garantir uma ventilação adequada e fazer a accumulacao de sujidade e po:

• Não instale o teletovisor na horizontal, virado ao contrário, invertido ou de lado.

• Não instale o televisor sobre uma prateleira, carpete ou cama, nem dentro de um armário.
• Não cubra o televisor com panos, como cortinas, nem com jornais, etc.
• Não instale o televisor como ilustrado em baixo.

Circulacao de ar bloqueada.

Nota

• Se desejar instalar os cabos numa parede, fazerPrimeiro um orifico na mesma para introduzir os cabos antes de iniciar a instalacao.

Para evaporar trilhar os cabos, prepare um orificio na parede no exterior do perimetro da base (20) A, adaptador de base 1 e do espaçador (20) E, do espaçador (60) K

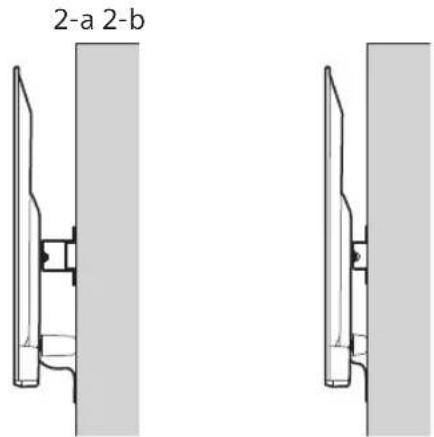

2 SeLECTION o estilo de montagem na parede. A distancia entre a parte traseira do televisor e a parede pode ser seleccionada conforme abaixo indicado.

2-a Montagem padrão

2-b Montagem curta

Consulte aanela do passo 1.

AVISO

• Quando seleccionar 2-b, o acesso ao terminal posterior é limitado.

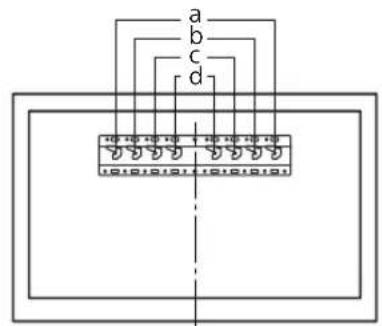

3 Consulte aabela em baixo para saber qual é a localização de instalação do Adaptador da Base. Caso seleção 2-b, ignore este passo.

Nome do modelo	Localização do gancho
KDL-50WG6□□	C
KDL-43WG6□□

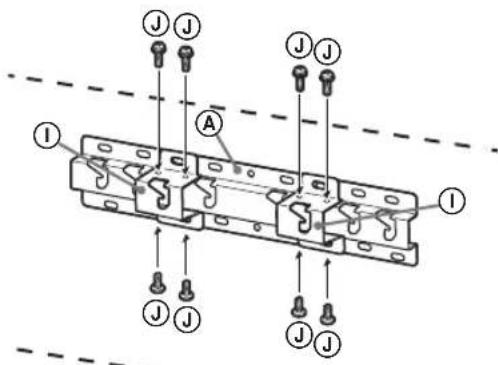

Instale o adaptor da base ① utilizing o parafuso (PSW 4x10) ② na base (20) ④ quando seleccionar 2-a.

4 Decida as posicaoes dos parafudos para instalar a base (20) A.

Consulte as espécificações na págnia 12. quando selecciónar 2-a,utilize as posições dos orificios do adaptorador da base ①.

AVISO

• A parede na qual o televisor sera instalado deve ser capaz de suportar um peso quatro vezes superior ao peso do televisor (Consulte o Guia de referencia do televisor quando ao respetivo peso).

• Determine a resistência da parede em que está instalado o teilevisor. Se necessário, reforce a parede.

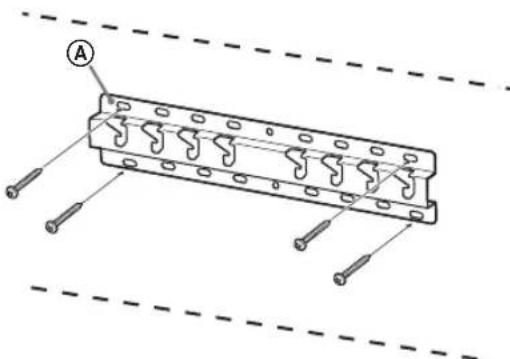

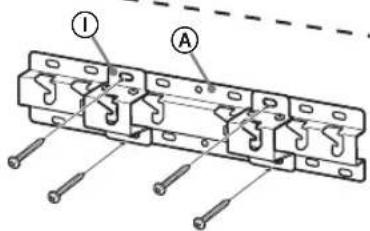

Instalacao da base na parede

• Utilize quatre ou mais parafusos de 8 mm de diametro ou equivalente (não fornecido).
• Instale quatro parafusos nos orificios do adaptorador da base ① com a base (20) (apenas 2-a).
• Instale a base (20) A na parede, na horizontal.

Montagem padrao (2-a)

Montagem curta (2-b)

Preparar a instalacao do televisor

Consulte o Guia de Configuraçao para a instalacao do suporte.

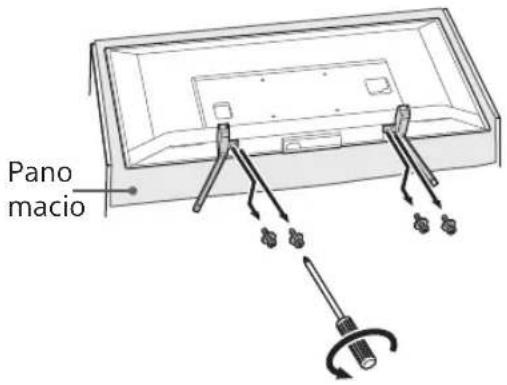

1 Separe o Suporte de Fixação para Mesas do televisor.

Nota

• Certifique-se de que colocao o tevisor num local onde tenha colocado um pano macio para evitar danificar a superficie do ecra.
• Quando instalar o Suporte de Parede, não utilize os parafusos retirados do Suporte de Fixação para Mesas.
• Guarde o Suporte de Fixação para Mesas retirado e os respetivos parafusos num lugar seguro e fora do alcance decriçças. Irá precisar dos mesmos se pretender utilizes televisor numa mesa no futuro. O Suporte de Fixação para Mesas não pode ser adquirido em separado.

AVISO

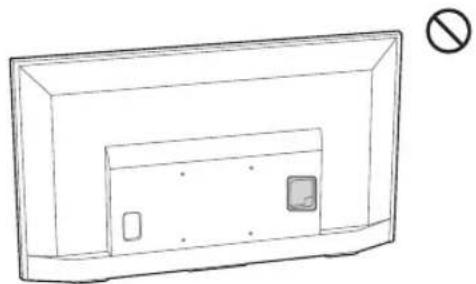

• Certifique-se de que o televisor se encontra na posicao vertical antes de o ligar. O televor nao deve estar ligado com o painei LCD virado para baixo para evitar uma imagem irregular.
• Se a superficie do televisor for sujeita a choques ou pressão, o televisor pode partir ou ficar danificado.
• Coloque o televisor numa superficie estável e nivelada com o Suporte de Fixacao para Mesas pendurado no limite da superficie. Se colocar o televisor e a base do Suporte de Fixacao para Mesas ao mesmo;nivel, pode Criar condições de trabalho instaveis e danificar o televisor.
• Quandoletalo Suporte de Fixacao para Mesas do teilevisor,segure o Suporte de Fixacao para Mesasculosidadesamente.

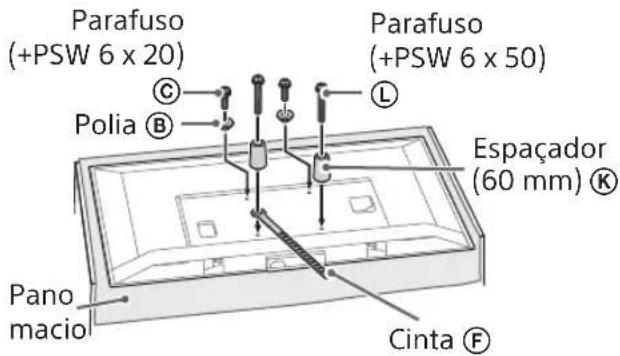

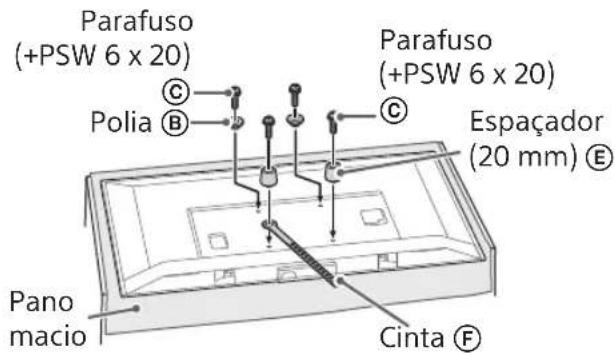

2 Instale as peças de fixação do Suporte de Parede. Verifique quando é que os peças de fixação consultando "Fornecido com o SU-WL450" na sequção "Verificação das peças", na págnica 5.

Nota

• Apertefirmamenteaspeçasdefixacaoutilizando parafusos.
• Quando utilizar una chave de parafusos electrica, configure o binário de aperto para aproximamente 1,5 N·m {15 kgf·cm}.
• Guarde as peças que utilizez ou não utilizes num lugar seguro para poder'utilizá-las no futuro. Guarde estemanualpara poder consultá-lo no futuro.

Montagem padrao (2-a)

Montagem curta (2-b)

Nota

• Com este estilo de montagem, não poderá'utilizar algunos dos terminais da parte de vez do televisor.

3 Ligue o(s) cabo(s) necessario(s) ao televisor.

Certifique-se de que liga os cabos antes de instalar o televisor na parede. Não poderá ligar os cabos quando o televisor estiver instalado.

Consulte o Guia de referencia fornecido com o seu televisor.

Nota

• Certifique-se de que o encaminhamento dos cabos ao longo da parede é efectuado por agentes autorizados.
• Una os cabos de ligação para fazer pisa-los, antes da montagem na parede.

Instalação do televisor na parede

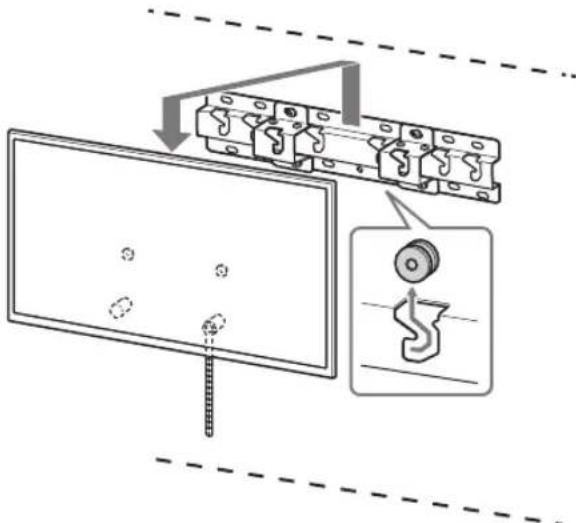

1 Instale o televisor na Base ou Adaptador de Base.

• Para a localização das polias (B) paraendaruar na Base ou Adaptador de Base, consulte aanela do passo 3 em "Decidir sobre a localização da instalação" na págin7.
• Deslize suavamente para boa o televisor e pendure as polias (B) presas a parte de vez do televisor à Base ou Adaptador de Base, certificando-se de que confirmá a forma dos orificios.
  Depois de instalar o televisor na parede, confirma se as polias está bem presas a base ou ao adaptordo de base.
• Liberte ambas as mãos lentamente para assegurar que o televisor não cai.

Montagem padrao (2-a)

Montagem curta (2-b)

AVISO

• Certifique-se que deux ou mais pessoas (três ou mais pessoas para teletvisor de 75 polegadas e acima) seguram o teletvisor quando o transporte.

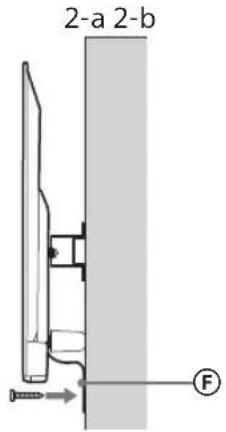

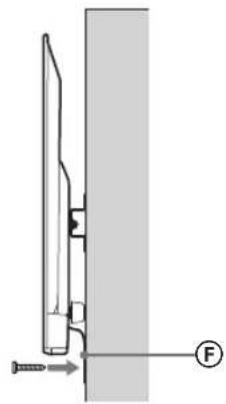

2 Evitar que a parte de baixo do televisor se mova.

• Elimine a folga da cinta (F) e prenda-a firmamente à parede.

• Utilize um parafuso de 5 mm de diametro ou equivalente (não fornecido).

Nota

• Tente puxar a parte de baixo do tevisor ligeiramente para si, para se certificar de que não se move para arente. Se houver algoum movimento, não é fixado correctamente e a cinta éve voltar a ser firmamente presa.

Confirmar a conclusão da instalação

Verifique os seguientes pontos.

• As polias éssão penduradas com firmeza na base ou no adaptor de base.
• Os cabos de alimentação e ligação não está dobrados nem trilhados.
• A cinta (F) está bem presa, sem folga.

AVISO

• A instalacao Incorrecta do cabo de alimentacao CA, etc., pode provocar um incendio ou什麽 eletrico devidao a um curto-circuito. Verifique se a instalacao está terminada, por medida de seguranca.

Outras informações

Quando remove o televisor, inverte o procedimento de instalacao anterior.

AVISO

• Certifique-se que deux ou mais pessoas (três ou mais pessoas para teletór de 75 polegadas e acima) seguram o teletór quando o removev.

Especificações

O design e as espécificações está sujeitos a alterações sem avis prévio.
