ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TCMS 3017 T EINHELL

GR Πρωτότυπες Οδηγίες χρήσης Φαλτσοπρίονο με πάγκο εργασίας Anl_TC_MS_3017_T_SPK7.indb 1Anl_TC_MS_3017_T_SPK7.indb 1 21.12.2016 17:37:1221.12.2016 17:37:12- 2 -

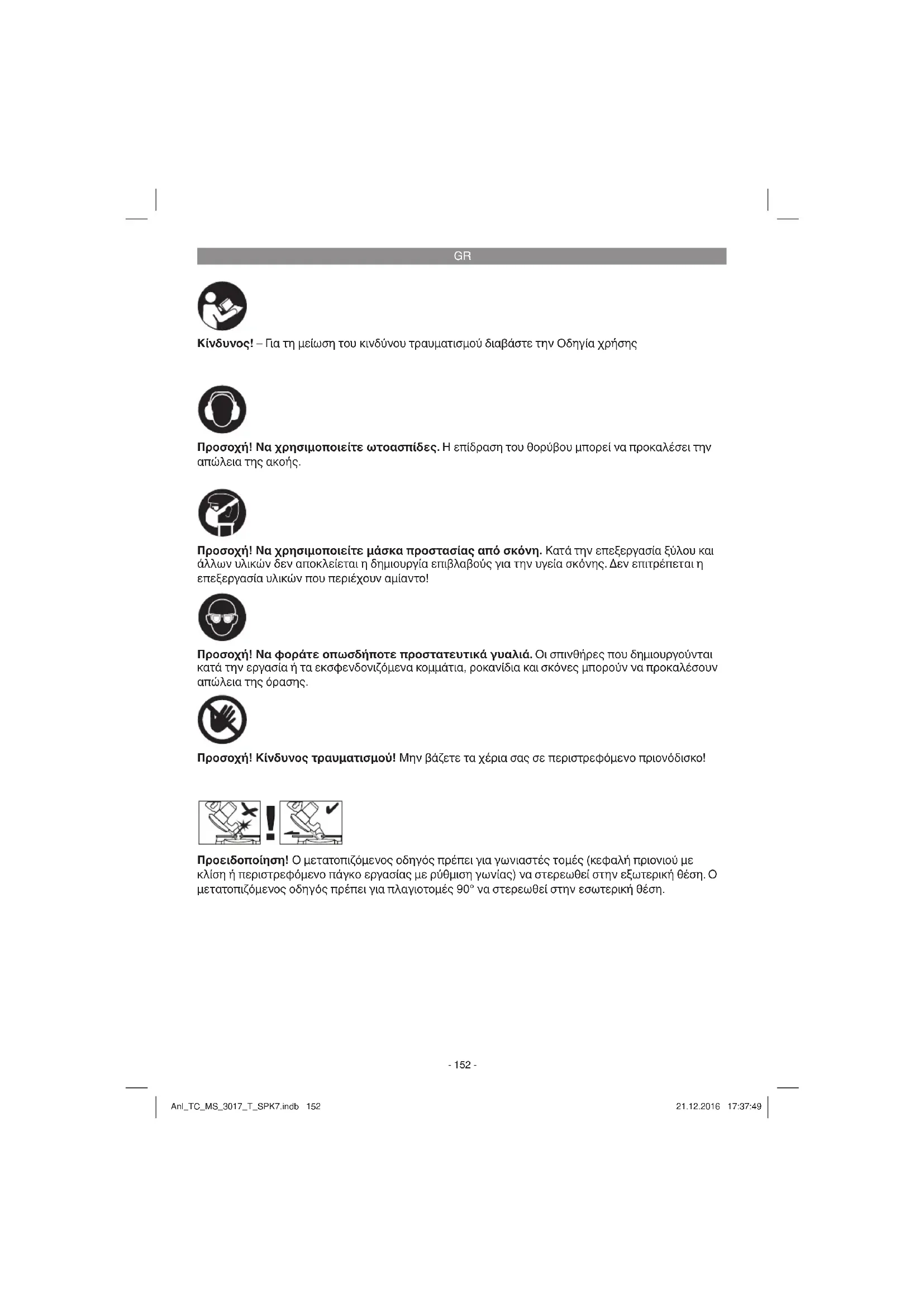

Κίνδυνος! – Για τη μείωση του κινδύνου τραυματισμού διαβάστε την Οδηγία χρήσης Προσοχή! Να χρησιμοποιείτε ωτοασπίδες. Η επίδραση του θορύβου μπορεί να προκαλέσει την απώλεια της ακοής. Προσοχή! Να φοράτε οπωσδήποτε προστατευτικά γυαλιά. Οι σπινθήρες που δημιουργούνται κατά την εργασία ή τα εκσφενδονιζόμενα κομμάτια, ροκανίδια και σκόνες μπορούν να προκαλέσουν απώλεια της όρασης. Προσοχή! Να χρησιμοποιείτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και άλλων υλικών δεν αποκλείεται η δημιουργία επιβλαβούς για την υγεία σκόνης. Δεν επιτρέπεται η επεξεργασία υλικών που περιέχουν αμίαντο! Προσοχή! Κίνδυνος τραυματισμού! Μην βάζετε τα χέρια σας σε περιστρεφόμενο πριονόδισκο! Προειδοποίηση! Ο μετατοπιζόμενος οδηγός πρέπει για γωνιαστές τομές (κεφαλή πριονιού με κλίση ή περιστρεφόμενο πάγκο εργασίας με ρύθμιση γωνίας) να στερεωθεί στην εξωτερική θέση. Ο μετατοπιζόμενος οδηγός πρέπει για πλαγιοτομές 90° να στερεωθεί στην εσωτερική θέση. Anl_TC_MS_3017_T_SPK7.indb 152Anl_TC_MS_3017_T_SPK7.indb 152 21.12.2016 17:37:4921.12.2016 17:37:49GR

Κατά τη χρήση των συσκευών πρέπει, προς αποφυγή τραυματισμών, να τηρούνται και να λαμβάνονται ορισμένα μέτρα ασφαλείας. Διαβάστε για το λόγο αυτό προσεκτικά τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Φυλάξτε τις καλά για να έχετε τις πληροφορίες πάντα στη διάθεσή σας. Εάν παραδώσετε τη συσκευή σε άλλα άτομα, δώστε μαζί και αυτές τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή βλάβες που οφείλονται σε μη τήρηση αυτών των Οδηγιών χρήσης και των Υποδείξεων

1. Υποδείξεις ασφαλείας

Θα βρείτε τις ανάλογες υποδείξεις ασφαλείας στο επισυναπτόμενο βιβλιάριο!

Διαβάστε όλες τις Υποδείξεις ασφαλείας και τις Οδηγίες. Εάν δεν ακολουθήσετε τις Υποδείξεις ασφαλεία και τις Οδηγίες δεν αποκλείονται ηλεκτροπληξία, πυρκαγιά και/ή σοβαροί τραυματισμοί. Φυλάξτε προσεκτικά όλες τις Υποδείξεις ασφαλεάις και τις Οδηγίες για το μέλλον.

2. Περιγραφή της συσκευής και

2.1 Περιγραφή της συσκευής (εικ. 1-3)

1. Koυμπί απομανδάλωσης

3. Διακόπτης ενεργοποίησης/απενεργοποίησης

για λειτουργία φαλτσοπρίονου

4. Διακόπτης ενεργοποίησης/απενεργοποίησης

για λειτουργία στον πάγκο

6. Κινητή προστασία πριονολάμας

8. Περιστρεφόμενος πάγκος

9. Κάτω πάγκος εργασίας

10. Βίδα ακινητοποίησης για περιστρεφόμενο

12. Ένθετο πάγκου εργασίας, κάτω

13. Υποδοχή για επιφάνεια τοποθέτησης

κατεργαζόμενου αντικειμένου

14. Κάτω κάλυμμα πριονολάμας

15. Βίδα ακινητοποίησης

17. Επάνω προστασία πριονολάμας

18. Εγκάρσιος ή παράλληλος οδηγός

19. Κλειδί τύπου Άλλεν

20. Θέση για κατεργαζόμενο αντικείμενο

23. Μπoυλόνι ασφάλειας

24. Βίδα ακινητοποίησης

25. Βίδας για ρύθμιση λοξής κοπής

28. Βίδα ασφάλισης για πλάτος κοπής

31. Στόμιο αναρρόφησης

32. Σύνδεση αναρρόφησης

35. Εξωτερική φλάντζα

39. Μετατοπιζόμενος οδηγός

40. Βίδα στερέωσης μετατοπιζόμενου οδηγού

Βάσει της περιγραφής των συμπαραδιδόμενων παρακαλούμε να ελέγξετε την πληρότητα του προϊόντος. Σε περίπτωση ελλείψεων τμημάτων παρακαλούμε να αποτανθείτε εντός 5 εργάσιμων ημερών από την ημερομηνία αγοράς στο Κέντρο Σέρβις (Service Center) της εταιρείας μας ή στο κατάστημα από το οποίο αγοράσατε τη συσκευή, προσκομίζοντας την ισχύουσα απόδειξη αγοράς. Παρακαλούμε να προσέξετε τον πίνακα εγγύησης στους όρους εγγύησης στο τέλος των οδηγιών.

Ανοίξτε τη συσκευασία και βγάλτε προσεκτικά τη συσκευή.

Απομακρύντε τα υλικά συσκευασίας καθώς και τα συστήματα προστασίας της συσκευασίας / μεταφοράς (εάν υπάρχουν).

Ελέγξτε εάν είναι πλήρες το περιεχόμενο.

Ελέγξτε τη συσκευή και τα αξεσουάρ για ενδεχόμενες ζημιές από τη μεταφορά.

Φυλάξτε τη συσκευασία αν γίνεται μέχρι την πάροδο της προθεσμάις της εγγύησης.

H συσκευή και τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, πλαστικές μεμβράνες και μικροαντικείμενα! Υφίσταται κίνδυνος κατάποσης και

Εγκάρσιος οδηγός ή παράλληλος οδηγός

Θέσεις για κατεργαζόμενο αντικείμενο

Κλειδί μετωπικής οπής

Πρωτότυπες οδηγίες χρήσης

Υποδείξεις ασφαλείας

Το φαλτσοπρίονο με οπάγκο εργασίας προορίζεται εξυπηρετεί για κάθετη κοπή και επιμήκη και εγκάρσια κοπή (μόνο με εγκάρσδσιο οδηγό) ξύλων και πλαστικού, ανάλογα με το μέγεθος της μηχανής. Η μηχανή να χρησιμοποιείται μόνο για το σκοπό για τον οποίο προορίζεται. Κάθε πέραν τούτου χρήση δεν ανταποκρίνεται στην ενδεδειγμένη χρήση. Για ζημιές παντός είδους που οφείλονται σε μη ενδεδειγμένη χρήση ευθύνεται ο χειριστή/χρήστης και όχι ο κατασκευαστής. Επιτρέπεται μόνο η χρήση πριονολαμών κατάλληλων για τη μηχανή. Απαγορεύεται η χρήση διαχωριστικών δίσκων παντός είδους. Αναπόσπαστο μέρος της ενδεδειγμένης χρήσης είναι και η τήρηση των υποδείξεων ασφαλείας, καθώς και η οδηγία συναρμολόγησης και οι υποδείξεις χειρισμού στην οδηγία χρήσης. Τα άτομα που χειρίζονται τη μηχανή, πρέπει να είναι εξοικειωμένα με το χειρισμό της και να ενημερωθούν για ενδεχόμενους κινδύνους. Πέραν τούτου να τηρούνται αυστηρά οι διατάξεις πρόληψης ατυχημάτων. Να ακολουθούνται επίσης και οι άλλοι γενικοί κανόνες ιατρικής εργασίας και τεχνικής

Τροποιήσεις στη μηχανή αποκλείουν την ευθύνη του κατασκευαστή από τις ζημιές που προκύπτουν από τη χρήση αυτή. Παρ΄όλη την ενδεδειγμένη χρήση δεν μπορούν να αποκλειστούν τελείως ορισμένοι κίνδυνοι. Εξαιτίας της κατασκευής και της δομής της μηχανής δεν αποκλείονται τα εξής:

Επαφή με την πριονολάμα στο ακάλυπτο

Επέμβαση στην κινούμενη πριονολάμα (τραυματισμός, κόψιμο)

Εκσφενδονισμός κατεργαζόμενων αντικειμένων ή τμημάτων τους.

Εκσφενδονισμός ελαττωματικών τμημάτων σκληρού μετάλλου της πριονολάμας.

Βλάβη της ακοής όταν δεν χρησιμοποιείται η απαιτούμενη ωτοπροστασία.

Επιβλαβείς για την υγεία εκπομπές σκόνης ξύλου κατά τη χρήση σε κλειστούς χώρους. Η μηχανή επιτρέπεται να χρησιμοποιηθεί μόνο για τον σκοπό για τον οποίο προορίζεται. Κάθε πέραν τούτου χρήση δεν ανταποκρίενται στο σκοπό για τον οποίο προορίζεται. Για βλάβες που οφείλονται σε παρόμοια χρήση ή για τραυματισμούς παντός είδους ευθύνεται ο χρήσητς/χειριστής και όχι ο κατασκευαστής. Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται και δεν έχουν κατασκευαστεί για επαγγελματική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε εγγύηση σε περίπτωση κατά την οποία η συσκευή χρησιμοποιήθηκε σε συνεργεία, βιοτεχνίες ή στη βιομηχανία ή σε εργασίες παρόμοιες με αυτές.

4. Τεχνικά χαρακτηριστικά

Κινητήρας εναλλασσόμενου ρεύματος ............... ................................................230-240 V ~ 50 Hz Ισχύς ................................................... 2000 Watt Είδος λειτουργίας ............................................S1 Λειτουργία ραλεντί n

Πριονολάμα με σκληρό μέταλλο ......................... ...........................................ø 305 x ø 30 x 3,2 mm Αριθμός δοντιών ............................................. 40 Σύνδεση αναρρόφησης .........................Ø 36 mm Βάρος .............................................. περ. 17,5 kg Σαν πάγκος-πριόνι Πάγκος εργασίας ...........................466 x 400 mm Βάθος κοπής .....................................μέγ. 50 mm Ελάχιστο μέγεθος του αντικείμενου ................... ................................................. 15 x 10 x 100 mm Παράλληλος οδηγός ........................................... ........................ περιστρεφόμενος -45° έως + 45° Σαν φαλτσοπρίονο: Πεδίο περιστροφής ...................... -45° / 0° / +45° Κοπή υπό γωνία: ........ 0° έως 45° προς αριστερά Πλάτος πριονιού σε 90° ..................170 x 85 mm Πλάτος πριονιού σε 45° ...................110 x 85 mm Πλάτος πριονιού σε 2 x 45° Anl_TC_MS_3017_T_SPK7.indb 154Anl_TC_MS_3017_T_SPK7.indb 154 21.12.2016 17:37:4921.12.2016 17:37:49GR

(Διπλή κοπή υπό γωνία αριστερά).....75 x 50 mm (Διπλή κοπή υπό γωνία δεξιά) .........110 x 50 mm Ελάχιστο μέγεθος του αντικείμενου ................... ................................................. 50 x 10 x 100 mm

Θόρυβος και δόνηση O θόρυβος και οι δονήσεις μετρήθηκαν σύμφωνα με το πρότυπο EN 61029. Στάθμη ηχητικής πίεσης L

............. 99,1 dB(A) Αβεβαιότητα K

...........................................3 dB Στάθμη ακουστικής ισχύος L

........ 112,1 dB(A) Αβεβαιότητα K

.........................................3 dB Να χρησιμοποιείτε ηχοπροστασία. Η επίδραση θορύβου μπορεί να έχει σαν συνέπεια την απώλεια της ακοής. Η αναφερόμενη τιμή μετάδοσης δόνησης μετρήθηκε βάσει τυποποιημένης μεθόδου ελέγχου και μπορεί να μεταβληθεί ή και σε εξαιρετικές περιπτώσεις να κυμαίνεται άνω της αναφερόμενης τιμής, ανάλογα από τον τρόπο χρήσης του ηλεκτρικού εργαλείου. H αναφερόμενη μετάδοση δον΄σηεων μπορεί να χρησιμοποιηθεί και για σύγκριση με άλλο ηλεκτρικό εργαλείο. Η αναφερόμενη τιμή μετάδοσης δόνησης μπορεί επίσης να χρησιμοποιηθεί και για αρχική εκτίμηση της έκθεσης. Περιορίστε την δημιουργία θορύβου και τις δονήσεις στο ελάχιστο!

Να χρησιμοποιείτε μόνο συσκευές σε άψογη

Να συντηρείτε και να καθαρίζετε τακτικά τη

Να προσαρμόζετε στη συσκευή τον τρόπο εργασίας σας.

Προσέξτε να μην υπερφορτώνετε τη

Αφήστε τη συσκευή νδεχομένως να ελεγχθεί από ειδικό τεχνίτη.

Να απενεργοποιείτε τη συσκευή όταν δεν την χρησιμοποιείτε.

Υπολειπόμενοι κίνδυνοι Aκόμη και σε περίπτωση σωστής και κανονικής χρήσης αυτού του ηλεκτρικού εργαλείου, υφίστανται πάντα ορισμένοι υπολειπόμενοι κίνδυνοι. Oι ακόλουθοι κίνδυνοι μπορούν να παρουσιαστούν ανάλογα με το είδος κατασκευής και το μεντέλο αυτού του ηλεκτρικού εργαλείου:

1. Βλάβες πνευμόνων, εάν δεν

χρησιμοποιηθούν κατάλληλες μάσκες προστασίας από σκόνη.

2. Bλάβες της ακοής, εάν δεν χρησιμοποιθεί

κατάλληλη ηχοπροστασίας.

3. Βλάβες της υγείας που προκαλούνται από

δονήσεις χεριού-βραχίονα, εάν η συσκευή χρησιμοποιηθεί για μεγαλύτερο χρονικό διάστημα ή δεν τηρείται και δεν συντηρείται

5. Πριν τη θέση σε λειτουργία

Πριν τη σύνδεση σιγουρευτείτε πως τα στοιχεία στην ετικέτα του συμφωνούν με τα στοιχεία του

Προειδοποίηση! Πριν κάνετε ρυθμίσεις στη συσκευή να βγάζετε πάντα το βύσμα από την πρίζα.

H μηχανή πρέπει να τοποθετηθεί ώστε να έχει απόλυτη ευστάθεια, δηλ. σε πάκο εργασίας, σε βάση γενικής χρήσης ή κάτι

Πριν τη θέση σε λειτουργία πρέπει να έχουν τοποθετηθεί σωστά όλα τα καλύμματα και οι διατάξεις ασφαλείας.

Η πριονολάμα πρέπει να μπορεί να κινείται

Να προσέχετε στα ήδη κατεργασμένα ξύλα να μην υπάρχουν ξένα αντικείμενα, π.χ. καρφιά ή βίδες κλπ.

Πριν ενεργοποιήσετε τον διακόπτη ενεργοποίησης/απενεργοποίησης σιγουρευθείτε πως όλα έχουν τοποθετηθεί σωστά και πως κινούνται ελεύθερα τα κινούμενα τμήματα.

Πριν τη σύνδεση σιγουρευτείτε πως τα στοιχεία στην ετικέτα του συμφωνούν με τα στοιχεία του δικτύου.

Στερεώστε το στήριγμα (37) με τη βίδα στην επάνω πλευρά του οδηγού. Anl_TC_MS_3017_T_SPK7.indb 155Anl_TC_MS_3017_T_SPK7.indb 155 21.12.2016 17:37:4921.12.2016 17:37:49GR

5.1 Συναρμολόγηση του πριονιού: (εικ. 1-4)

Βάλτε τους δύο βραχίονες στήριξης του κατεργαζόμενιου αντικειμένου (20) στις προβλεπόμενες υποδοχές (13) στην πλευρά της συσκευής και σταθεροποιήστε με τις

Για να αποφύγετε να πέσει το πριόνι προς τα πίσω, πρέπει να τραβηχτεί το πρόσθετο πόδι (a) από τη συσκευή (εικ. 4)

5.2 Αλλ΄γή θέση του πριονιού πολλαπλής

λειτουργίας (εικ. 1-8) Το πριόνι λειττουργεί σε δύο θέσεις εργασίας: Α: Δισκοπρίονο πάγκου (εικ. 1) Β: Φαλτσοπρίονο (εικ. 2) Η αλλαγή του πριονιού να εκτελείται σύμφωνα με την ακόλουθη διαδικασία και βήμα προς βήμα, για να μην προκληθεί βλάβη σε εξαρτήματά του. Προσοχή: Βγάλτε το βύσμα από την πρίζα, πριν κάνετε την αλλαγή στο πριόνι! Κατά την παράδοση το πριόνι έχει ρυθμιστεί για τη λειτουργία Α (Δισκοπρίονο πάγκου)

5.2.1 Μετατροπή του πριονιού σαν

Σφίξτε τη βίδα ακινητοποίησης (10) και τη βίδα σύσφιξης (22).

Λασκάρετε τις βίδες ακινητοποίησης (15,

24) και ανασηκώστε τον πάγκο εργασίας

στην υψηλότερη βαθμίδα. Κατόπιν σφίγγετε πάλι τις δύο βίδες ακινητοποίησης.

Πιέστε τον πάγκο εργασίας (16) στο μπροστινό μέρος προς τα κάτω και τραβήξτε συγχρόνως το μπουλόνι ασφάλισης (23) προς τα έξω.

Προσοχή! Χάρη στο ελατήριο η μηχανή πετιέται ατυτόματα προς τα πάνω. Μην αφήσετε τον πάγκο εργασίας ελεύθερο, αλλά κινήστε τον με αντίθετη πίεση αργά προς τα πάνω σε ξεδιπλωμένη θέση.

Όταν τραβήξετε το μπουλόνι ασφάλισης (12) προς τα έξω, απενεργοποιείται ο διακόπτης για την εργασία στο πάγκο και ενεργοποιείται ο διακόπτης (4) για εργασία φαλτσοπρίονου (3).

Αφαιρέστε το κάτω κάλυμμα του πριονόδισκου (14).

Τώρα το πριόνι είναι έτοιμο για τη λειτουργία φαλτσοπρίονου.

5.2.2 Μετατροπή του πριονιού για

λειτουργία στον πάγκο εργασίας (εικ. 5-7)

Βάλτε την κεφαλή του μοτέρ προς τα επάνω και τον περιστρεφόμενο πάγκο σε θέση 0°.

Σφίξτε τη βίδα ακινητοποίησης (10) και τη βίδα σύσφιξης (22).

Βάλτε το κάτω κάλυμμα του πριονόδισκου (14) έτσι στον περιστρεφόμενο πάγκο, ώστε να κουμπώσει πίσω από το τέρμα (7).

Πιέστε το κουμπί απασφάλισης (1) και χαμηλώστε τη μηχανή με τη χειρολαβή (2), μέχρι να καλύπτει το κάτω προστατευτικό κάλυμμα (14) τον πριονόδισκο.

Πιέστε τον πάγκο εργασίας (16) στο μπροστινό μέρος προς τα κάτω και τραβήξτε συγχρόνως το μπουλόνι ασφάλισης (23) προς τα μέσα.

Όταν πιέσετε το μπουλόνι ασφάλισης (23) προς τα μέσα, ενεργοποιείται ο διακόπτης (4) για λειτουργία σαν πάγκος εργασίας και απενεργοποιείται ο διακόπτης για εργασία φαλτσοπρίονου (3).

Λασκάρετε τις βίδες ακινητοποίησης (15,

24) και χαμηλώστε τον πάγκο εργασίας

μέχρι να φτάσετε το επιθυμούμενο ύψος κοπής του πριονοδίσκου.

Κατόπιν σφίγγετε πάλι τις δύο βίδες ακινητοποίησης.

Τώρα το πριόνι είναι έτοιμο για τη λειτουργία σε πάγκο εργασίας.

5.3 Δυνατότητες ρύθμισης του πριονιού στη

λειτουργία κάθετης κοπής (εικ. 1/2)

Για τη μετατόπιση του περιστρεφόμενου δίσκου (8), λασκάρετε τη βίδα ακινητοποίησης (10) με περ. 2 στροφές.

Ο περιστρεφόμενος δίσκος (8) έχει δυνατότητες κουμπώματος σε 0°, 15°, 22,5°, 30° και 45°. Μόλις κουμπώσει ο περιστρεφόμενος δίσκος (8), πρέπει να σταθεροποιηθεί επιπροσθέτως η θέση με σφίξιμο της βίδας ακινητοποίησης (10).

Εάν χρειάζονται και άλλες θέσεις γωνίας, τότε σταθεροποιείται ο περιστρεφόμενος δίσκος (8) μόνο με τη βίδα ακινητοποίησης (10).

Περιστρέψτε την κεφαλή της μηχανής προς

Μπορεί να δοθεί κλίση στην κεφαλή της μηχανής με χαλάρωμα της βίδας σύσφιξης (22) το ανώτερο έως 45° προς τα αριστερά. Anl_TC_MS_3017_T_SPK7.indb 156Anl_TC_MS_3017_T_SPK7.indb 156 21.12.2016 17:37:4921.12.2016 17:37:49GR

5.4 Ρύθμιση ακριβείας του τέρματος για

κοπή γωνίας 90° (εικ. 1-3/9/10)

Χαμηλώστε την κεφαλή της μηχανής προς τα κάτω και σταθεροποιήστε την με το μπουλόνι ασφαλείας (23).

Χαλαρώστε τη βίδα σύσφιξης (22).

Ακουμπήστε τον οδηγό γωνίας (a) μεταξύ της πριονολάμας (5) και του περιστρεφόμενου πάγκου (8).

Χαλαρώστε το παξιμάδι στην αντίθετη πλευρά (b) και ρυθμίστε τη βίδα ρύθμισης (c) έτσι ώστε η γωνία μεταξύ πριονολάμας (5) και περιστρεφόμενου πάγκου (8 ) να είναι 90° .

Για να σταθεροποιήσετε τη ρύθμιση αυτή ξανασφίξτε το παξιμάδι στην αντίθετη πλευρά (b).

5.5 Ρύθμιση ακριβείας του τέρματος για

γώνιασμα 45° (εικ. 1-3/11/12)

Χαμηλώστε την κεφαλή της μηχανής προς τα κάτω και σταθεροποιήστε την με το μπουλόνι ασφαλείας (23).

Σταιθεροποιήστε τον περιστρεφόμενο πάγκο (8) στη θέση 0°.

Χαλαρώστε τη βίδα σύσφιξης (22) και δώστε κλίση στην κεφαλή της μηχανής με τη χειρολαβή (2) προς τα αριστερά σε 45°.

Ρυθμίστε τον οδηγό γωνίας 45° (f) μεταξύ πριονολάμας (5) και περιστρεφόμενου πάγκου (8).

Χαλαρώστε το παξιμάδι στην αντίθετη πλευρά (d) και ρυθμίστε τη βίδα ρύθμισης (e) έτσι ώστε η γωνία μεταξύ πριονολάμας (5) και περιστρεφόμενου πάγκου (8 ) να είναι 45°.

Για να σταθεροποιήσετε τη ρύθμιση αυτή ξανασφίξτε το παξιμάδι στην αντίθετη πλευρά (d).

5.6 Αναρρόφηση ροκανιδιών (εικ. 13)

Η μηχανή είναι εξοπλισμένη με σύνδεση αναρρόφησης (32) και με στόμιο αναρρόφησης (31) που μπορεί να στερεωθεί στο επάνω προστατευτικό κάλυμμα του πριονόδισκου.

Έτσι είναι δυνατή η σύνδεση της μηχανής σε κοινά συστήματα αναρρόφησης ροκανιδιών.

Να χρησιμοποιείτε τη συσκευή μόνο με σύστημα απορρόφησης. Να ελέγχετε και να καθαρίζετε τακτικά τους αγωγούς απορρόφησης.

5.7 Αντικατάσταση του πριονοδίσκου

(εικ. 14-19) Προσοχή! Βγάλτε το βύσμα από την πρίζα. Προσοχή! Όταν χειρίζεστε τον πριονόδισκο να φοράτε προστατευτικά γάντια.

Βάλτε το πριόνι σε λειτουργία φαλτσοπρίονου (βλ. 5.2.1).

Λασκάρετε τη βίδα (g) στο μοχλό (h).

Βάλτε το κλειδί (21) στην εξωτερική φλάντζα (35) και ξεβιδώστε τη βίδα του πριονόδισκου αριστερόστροφα με το κλειδί

Αφαιρέστε τον πριονόδισκο (5) από την εσωτερική φλάντζα.

Καθαρίστε καλά τον άξονα του μοτέρ και τη φλάντζα πριν τοποθετήστε τον νέο πριονόδισκο και πριν τον σφίξετε.

Υπόδειξη! Η κατεύθυνση κοπής των δοντιών, δηλ. η κατεύθυνση περιστροφής του πριονοδίσκου πρέπει να συμφωνεί με την κατεύθυνση του βέλους πάνω στο

Προσοχή! Στερεώστε τον μοχλό (h) με τη βίδα (g) πάλι στο περίβλημα. Ελέγξτε αν το προστατευτικό κάλυμμα κλείνει μόνο του όταν κινείται η κεφαλή του μοτέρ προς τα επάνω πριν αρχίσετε να εργαστείτε με τη

Η σφήνα έχει ρυθμιστεί από το εργοστάσιο. Εάν χρειαστούν ρυθμίσεις της σφήνας, προσέξτε η απόσταση μεταξύ των δοντιών του πριονόδισκου και της σφήνας να είναι 3-5mm και να έχει σφιχτεί η σφήνα.

Μετά από κάθε νέα ρύθμιση συνιστούμε μία δοκιμαστική κοπή για έλεγχο των

Προειδοποίηση! Ο μετατοπιζόμενος οδηγός (39) πρέπει για πλαγιοτομές 90° να στερεωθεί στην εσωτερική θέση.

Ανοίξτε τον μοχλό ακινητοποίησης (40) του μετατοπιζόμενου οδηγού και σπρώξτε τον μετατοπιζόμενο οδηγό προς τα μέσα.

Ο μετατοπιζόμενος οδηγός (39) πρέπει να ακινητοποιείται τόσο πριν από την πιο εσωτερική θέση, ώστε η απόσταση μεταξύ του οδηγού (39) και του δίσκου του πριονιού (5) να είναι το πολύ 5 mm.

Πριν την τομή πρέπει να σιγουρευτείτε να μην υπάρχει μεταξύ του οδηγού και του Anl_TC_MS_3017_T_SPK7.indb 157Anl_TC_MS_3017_T_SPK7.indb 157 21.12.2016 17:37:4921.12.2016 17:37:49GR

δίσκου του πριονιού φόβος σύγκρουσης.

Ξανασφίξτε τη βίδα στερέωσης (40). Προειδοποίηση! Ο μετατοπιζόμενος οδηγός (39) πρέπει για γωνιαστές τομές 0° - 45° (κεφαλή πριονιού με κλίση ή περιστρεφόμενο πάγκο εργασίας με ρύθμιση γωνίας) να στερεωθεί στην εξωτερική θέση:

Ανοίξτε τον μοχλό ακινητοποίησης (40) του μετατοπιζόμενου οδηγού και σπρώξτε τον μετατοπιζόμενο οδηγό προς τα έξω.

Ο μετατοπιζόμενος οδηγός (39) πρέπει να ακινητοποιείται τόσο πριν από την πιο εσωτερική θέση, ώστε η απόσταση μεταξύ του οδηγού (39) και του δίσκου του πριονιού (5) να είναι το πολύ 5 mm.

Πριν την τομή πρέπει να σιγουρευτείτε να μην υπάρχει μεταξύ του οδηγού και του δίσκου του πριονιού φόβος σύγκρουσης.

Ξανασφίξτε τη βίδα στερέωσης (40).

6.1 Χρήση σαν πριόνι πάγκου (εικ. 1)

Ρύθμιση του πριονιού για λειτουργία πάγκου (βλέπε 5.2.2./6) Προσοχή κατά την έναρξη της κοπής.

6.1.1 Διακόπτης ενεργοποίησης /

απενεργοποίησης (εικ. 18)

Πιέζοντας το πράσινο πλήκτρο (I) μπορείτε να ενεργοποιήσετε το πριόνι. Πριν αρχίσετε να εργάζεστε με το πριόνι, περιμέντε να φτάσει η πριονολάμα (5) τον μέγιστο αριθμό

Για να επανααπενεργοποιήσετε το πριόνι, να πιέσετε το κόκκινο διακόπτη (0).

6.1.2 Ρύθμιση του βάθους κοπής

Λασκάρετε τις βίδες ακινητοποίησης (15,

24) και χαμηλώστε τον πάγκο εργασίας

μέχρι να φτάσετε το επιθυμούμενο ύψος κοπής του πριονοδίσκου.

Κατόπιν σφίγγετε πάλι τις δύο βίδες ακινητοποίησης.

6.1.3 Εκτέλεση επίμηκων κοπών (εικ. 20-22)

Χαλαρώστε τον ρικνό κοχλία (25) και ρυθμίστε τον εγκάρσιο και παράλληλο οδηγό (18) σε 90°, επανασφίξτε τη βίδα (25).

Τοποθετήστε τον παράλληλο οδηγό (18) από τα δεξιά στο μπροστινό αυλάκι του πάγου εργασίας (16).

Ξεβιδώστε τις δύο βίδες (26). Σπρώξτε τη ράβδο-οδηγό (27) μέχρι τη μέση της πριονολάμας (5) και σταθεροποιήστετ την.

Ρυθμίστε τον παράλληλο οδηγό (18) με την κλίμακα (c) στον πάγκο εργασίας (16) στο επιθυμούμενο μέγεθος και σταθεροποιήστε με βίδα σύσφιξης (28).

Ενεργοποιήστε τον το πριόνι πιέζοντας το πράσινο πλήκτρο (I).

Σπρώξτε τώρα το κατεργαζόμενο αντικείμενο αργά και με απόλυτη ακρίβεια κατά μήκος του παράλληλου οδηγού (18) προς την πριονολάμα (5).

Ανοίγει από μόνη της η μπροστινή προστασία της πριονολάμας (17) όταν σπρώχνετε το αντικείμενο.

Προσοχή: Σε πλάτος αντικειμένων κάτω από 120 mm πρέπει να χρησιμοποιείτε οπωσδήποτε τη ράβδο ώθησης (29) στην περιοχή της πριονολάμας (5). (βλέπε εικ.

21) (συμπαραδίδεται!) Σε πλάτος του

κατεργαζόμενου αντικείμενου κάτω από 30 mm να χρησιμοποιείτε ξύλο προώθησης (d) για την ώθηση του αντικείμενου. Το ξύλο ώθησης δεν συμπαραδίδεται! (Θα το βρείτε στα ειδικά καταστήματα)

Να σπρώχνετε το αντικείμενο πάντα μέχρι το τέλος του σχίστη (30).

Μετά την κοπή κλείνει πάλι από μόνο του το προστατευτικό κάλυμμα (17) και καλύπτει την πριονολάμα (5).

Απενεργοποιήστε το πριόνι.

Προσοχή: Να ασφαλίζετε μακριά αντικείμενα για να μη πέσουν στο τέλος της διαδικασίας κοπής. (π. χ. βάση κλπ.)

6.1.4 Εκτέλεση εγκάρσιων κοπών

Τοποθετήστε τον εγκάρσιο και παράλληλο οδηγό (18) από μπροστά στο πλαϊνό αυλάκι του πάγκου εργασίας (16).

Σφίξτε τη βίδα σταθεροόίησης (28) μέχρι να μπορεί να κινείται ο εγκάρσιος ή παράλληλος οδηγός (18) με λίγο τζόγο στο αυλάκι του πάγκου εργασίας (16).

Λασκάρετε τη βίδα (25), ρυθμίζετε το εγκάρσιο τέρμα (18) στην επιθυμούμενη γωνία και ακινητοποιήστε το.

Χαλαρώστε τους δύο ρικνούς κοχλίες (26) και σπρώξτε τον οδηγό (27) προς τα αριστερά, μέχρι να μην ακουμπάει πλέον όταν σπρώχνεται την προστασία της πριονολάμας (17). Κατόπιν σφίγγετε και τις δύο βίδες (26).

Ενεργοποίηση πριονιού.

Πιέστε το κατεργαζόμενο αντικείμενο καλά στον οδηγό (27) και σπρώξτε το με τον εγκάρσιο και παράλληλο οδηγό (18) αργά Anl_TC_MS_3017_T_SPK7.indb 158Anl_TC_MS_3017_T_SPK7.indb 158 21.12.2016 17:37:4921.12.2016 17:37:49GR

στην πριονολάμα (5) για να εκτελέσετε την

Μετά τη λήξη της κοπής, επανααπενεργοποιείτε το πριόνι.

6.2 Χρήση σαν πριόνι κάθετης κοπής

Ρύθμιση του πριονιού για κάθετη κοπή (βλ. 5.2.1)

6.2.1 Ρυθμίσεις (εικ. 2/3)

Η κεφαλή της μηχανής μπορεί με χαλάρωμα της βίδας σύσφιξης (22) προς τα αριστερά να πάρει μέγιστη κλίση 45°.

Ο περιστρεφόμενος πάγκος (8) ρυθμίζεται με το λασκάρισμα των βιδών σταθεροποίησης (10) από -45° έως +45°.

Έναρξη λειτουργία του πριονιού με πίεση του διακόπτη ενεργοποίηση/ απενεργοποίησης (3). Ο διακόπτης πρέπει να κρατιέται πιεσμένος κατά τη διάρκεια της

6.2.2 Κάθετη κοπή 90° και περιστρεφόμενος

πάγκος 0° (εικ. 2-3/23)

Το πριόνι ενεργοποιείται με σύγχρονη πίεση του διακόπτη ενεργοποίησης/ απενεργοποίησης (3).

Προσοχή! Ακουμπήστε σταθερά το υλικό που θέλετε να κόψετε στην επιφάνεια της μηχανής και ασφαλίστε το με το στήριγμα (37), για να μη μετατοπιστεί κατά τη διάρκεια της κοπής.

Μετά την ενεργοποίηση του πριονιού περιμέντε, μέχρι να φτάσει η πριονολάμα (5) τον μέγιστο αριθμό στροφών της.

Πιέστε προς το πλαϊ το μοχλό απασφάλισης (1) και κινήστε την κεφαλή της μηχανής με τη χειρολαβή (2) ομοιόμορφα και με ελαφριά πίεση προς τα κάτω μέσα από το κατεργαζόμενο αντικείμενο.

Μετά τη λήξη της εργασίας, φέρτε πάλι την κεφαλή της μηχανής στην επάνω θέση ακινητοποίησης και αφήστε ελε΄θερο το διακόπτη ενεργοποίησης/απενεργοποίησης (3). Προσοχή! Χάρη στο ελατήριο η μηχανή πετιέται ατυτόματα προς τα πάνω, δηλ. Μην αφήσετε ελεύθερη τη χειρολαβή (2) μετά τη λήξη της κοπής, αλλά κινήστε την κεφαλή της μηχανής αργά και με ελαφριά αντιπίεση προς τα επάνω.

6.2.3 Κάθετη κοπή 90° και περιστρεφόμενος

πάγκος 0°- 45° (εικ. 2-3/24) Με το φαλτσοπρίονο με πάγκο μπορείτε να εκτελέσετε λοξές κοπές προς τα αριστερά και δεξιά από 0°-45° προς τον οδηγό.

Φέρτε την κεφαλή της μηχανής στην επάνω

Χαλαρώστε τον περιστρεφόμενο πάγκο (8) με λασκάρισμα της βίδας ασφάλισης (10).

Με τη χειρολαβή (2) ρυθμίζετε τον περιστρεφόμενο πάγκο (8) στη γωνία που επιθυμείτε, δηλ. το σημάδι (a) στον περιστρεφόμενο πάγκο να συμφωνεί με την επιθυμούμενη γωνία (11) στη σταθερή πλάκα δαπέδου (9).

Ξανασφίξτε τη χειρολαβή ασφάλισης (10) για να σταθεροποιήσετε τον περιστρεφόμενο πάγκο (8).

Εκτελέστε την κοπή όπως περιγράφεται στο εδάφιο 6.2.2.

6.2.4 Κοπή γωνιάσματος 0°- 45° και

περιστρεφόμενος πάγκος 0° (εικ. 2-3/25) Με το φαλτσοπρίονο με πάγκο πριόνι μπορείτε να εκτελέσετε κοπές προς τα αριστερά από 0°- 45° προς την επιφάνεια εργασίας.

Φέρτε την κεφαλή της μηχανής στην επάνω

Σταιθεροποιήστε τον περιστρεφόμενο πάγκο (8) στη θέση 0°.

Χαλαρώστε τη βίδα σύσφιξης (22) και δώστε κλίση στην κεφαλή της μηχανής με τη χειρολαβή (2) προς τα αριστερά μέχρι να δείχνει ο δείκτης (b) την επιθυμούμενη

Ξανασφίξτε το παξιμάδι ασφάλισης (22) και εκτελέστε την κοπή όπως περιγράφεται στο εδάφιο 6.2.2.

6.2.5 Κοπή γωνιάσματος 0°- 45° και

περιστρεφόμενος πάγκος 0°- 45° (εικ. 2-3/26) Με το φαλτσοπρίονο με πάγκο μπορείτε να εκτελέσετε κοπές προς τα αριστερά από 0°- 45° προς την επιφάνεια εργασίας και συγχρόνως από 0°- 45° προς τον οδηγό-τέρμα (διπλό

Φέρτε την κεφαλή της μηχανής στην επάνω

Χαλαρώστε τον περιστρεφόμενο πάγκο (8) με λασκάρισμα της βίδας ασφάλισης (10).

Με τη χειρολαβή (2) ρυθμίστε τον περιστρεφόμενο πάγκο (8) στην επιθυμούμενη γωνία (βλέπε και εδάφιο

Ξανασφίξτε τη χειρολαβή ασφάλισης (10) για να σταθεροποιήσετε τον περιστρεφόμενο πάγκο.

Χαλαρώστε τη βίδα σύσφιξης (22) και δώστε κλίση στην κεφαλή της μηχανής με τη χειρολαβή (2) προς τα αριστερά μέχρι τη γωνία που επιθυμείτε (βλέπε και εδάφιο

Ξανασφίξτε τη βίδα σύσφιξης (22).

Εκτελέστε την κοπή όπως περιγράφεται στο εδάφιο 6.2.2.

Για λόγους ασφαλείας έχει εξοπλιστεί η συσκευή με ηλεκτρικό σύστημα φρένου για τον πριονοδίσκο. Δεν αποκλείεται λοιπόν κατά την απενεργοποίηση της συσκευής να παρουσιαστεί ελαφριά οσμή ή σπινθηροβολία. Αυτό δεν επιδρά στην λειτουργικότητα ή στην ασφάλεια της συσκευής!

7. Αντικατάσταση του αγωγού

σύνδεσης με το δίκτυο

Εάν πάθει βλάβη το καλώδιο σύνδεση της συσκευής με το δίκτυο, πρέπει προς αποφυγή κινδύνου, να αντικατασταθεί από τον κατασκευαστή ή το τμήμα του εξυπηρέτησης πελατών ή από παρόμοια εξειδικευμένο

8. Καθαρισμός, συντήρηση και

παραγγελία ανταλλακτικών

Πριν από όλες τις εργασίες τοποθέτησης να βγάζετε το φις από την πρίζα

Να κρατάτε όσο πιο ελεύθερα από σκόνη και ακαθαρσίες γίνεται τα συστήματα προστασίας, τις σχισμές εξαερισμού και το κέλυφος του μοτέρ. Σκουπίζετε τη συσκευή με ένα καθαρό πανί, ή καθαρίστε το με πεπεισμένο αέρα σε χαμηλή πίεση.

Συνιστούμε να καθαρίζετε τη συσκευή αμέσως μετά από κάθε χρήση.

Να καθαρίζετε τη συσκευή τακτικά με ένα νωπό πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε καθαριστικά ή διαλύτες, γιατί δεν αποκλείεται να καταστρέψουν την επιφάνεια της συσκευής. Προσέξτε να μην περάσει νερό στο εσωτερικό της συσκευής. Η διείσδυση νερού σε ηλεκτρική συσκευή αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Σε περίπτωση υπερβολικού σχηματισμού σπινθήρων να ελεγχθούν οι ψήκτρες από εξειδικευμένο ηλεκτρολόγο. Κίνδυνος! Η αντικατάσταση των ψηκτρών επιτρέπεται να γίνει μόνο από εξειδικευμένο ηλεκτρολόγο.

Στο εσωτερικό της συσκευής δεν υπάρχουν εξαρτήματα που χρειάζονται συντήρηση.

Να επαναλαδώνονται κατά διαστήματα όλα τα κινούμενα τμήματα.

8.4 Παραγγελία ανταλλακτικών και

Κατά την παραγγελία ανταλλακτικών να αναφέρετε τα εξής:

Αριθμός είδους της συσκευής

Αριθμός ταύτισης της συσκευής

Αριθμός ανταλλακτικού Θα βρείτε τις ισχύουσες τιμές και πληροφορίες στην ιστοσελίδα www.isc-gmbh.info Συμβουλή! Γι α ένα καλό αποτέλεσμα της εργασίας σας σάς συνιστούμε αξεσουάρ ανώτερης ποιότητας της ! www.kwb.eu welcome@kwb.eu Anl_TC_MS_3017_T_SPK7.indb 160Anl_TC_MS_3017_T_SPK7.indb 160 21.12.2016 17:37:4921.12.2016 17:37:49GR

9. Διάθεση στα απορρίμματα και

επαναχρησιμοποίηση Η συσκευή βρίσκεται σε μία συσκευασία προς αποφυγή ζημιών κατά τη μεταφορά Αυτή η συσκευασία αποτελείται από πρώτες ύλες και έτσι μπορεί να επαναχρησιμοποιηθεί ή να ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της αποτελούνται από διάφορα υλικά, όπως π.χ. μέταλλο και πλαστικά υλικά. Δεν επιτρέπεται η απόρριψη ελαττωματικών συσκευών στα οικιακά απορρίμματα. Σωστή απόρριψη είναι η παράδοση σε κατάλληλα κέντρα συλλογής μεταχειρισμένων συσκευών. Εάν δεν γνωρίζετε πού βρίσκεται παρόμοιο κέντρο συλλογής μεταχειρισμένων συσκευών, ρωτήστε στη διοίκηση της κοινότητάς σας.

Nα διατηρείτε τη συσκευή και τααξεσουάρ της σε σκοτεινό, στεγνό χώρο, χωρίς παγετό, και μακριά από παιδιά. Η ιδανική θερμοκρασία αποθήκευσης είναι μεταξύ 5 και 30 °C. Να φυλάξετε την ηλεκτρική σας συσκευή στην πρωτότυπη συσκευασία της. Anl_TC_MS_3017_T_SPK7.indb 161Anl_TC_MS_3017_T_SPK7.indb 161 21.12.2016 17:37:4921.12.2016 17:37:49GR

Μόνο για κράτη-μέλη της Ε.Ε. Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακάαπορρίμματα! Σύμφωνα με την ευρωπαϊκή Οδηγία 2012/19/ΕΚ για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να συγκεντρώνονται και να παραδίδονται για ανακύκλωση φιλική για το περιβάλλον. Εναλλακτική λύση ανακύκλωσης αντί για επιστροφή Ο ιδιοκτήτης της ηλεκτρικής συσκευής υποχρεούται αντί της επιστροφής να συμβάλει στη σωστή ανακύκλωση σε περίπτωση που δεν συνεχίζει να χρησιμοποιεί τη συσκευή. Η παλιά συσκευή μπορεί να παραχωρηθεί σε κέντρο επιστροφής ηλεκτρικών συσκευών με την έννοια των εθνικών νόμων ανακύκλωσης και διαχείρισης αποβλήτων. Δεν συμπεριλαμβάνονται τα τμήματα παλιών συσκευών και τα βοηθητικά στοιχεία χωρίς ηλεκτρικά εξαρτήματα. Η ανατύπωση ή οποιασδήποτε άλλης μορφής αναπαραγωγή της τεκμηρίωσης ή άλλων δικαιολογητικών που αναφέρονται στα προϊόντα, ακόμη και αποσπασματικά, επιτρέπεται μόνο με ρητή συγκατάθεση της iSC GmbH. M ε επιφύλαξη τεχνικών τροποποιήσεων

Το προϊόν ανταποκρίνεται στις απαιτήσεις του προτύπου ΕΝ 61000-3-11 και υπόκειται στους όρους ειδικής σύνδεσης. Αυτό σημαίνει, πως δεν επιτρέπεται η χρήση σε οποιαδήποτε, κατ΄επιθυμία επιλεγόμενα σημεία.

Η συσκευή μπορεί, σε περίπτωση δυσμενών συνθηκών δικτύου, να επιφέρει παροδικές διακυμάνσεις τάσεις.

Το προϊόν προορίζεται αποκλειστικά και μόνο για τη χρήση σε σημεία σύνδεσης, τα οποία α) δεν υπερβαίνουν μία ανώτατη επιτρεπτή εμπέδηση Z= 0,248 Ω ή β) διαθέτουν δυαντότητα φόρτωση με συνεχές ρεύμα του δικτύου τουλάχιστον 100 Α ανά φάση.

Σαν χρήστης πρέπει να εξασφαλίσετε, εάν χρειαστεί μετά από συνεννόηση με την αρμόδια Επιχείρηση Ηλεκτρισμού, ότι το σημείο σας σύνδεσης πληρεί μία από τις δύο απαιτήσεις α) ή β). Anl_TC_MS_3017_T_SPK7.indb 162Anl_TC_MS_3017_T_SPK7.indb 162 21.12.2016 17:37:4921.12.2016 17:37:49GR

Ενημέρωση για το σέρβις Σε όλες τις χώρες που αναφέρονται στην εγγύηση έχουμε αρμόδια συνεργεία που συνεργάζονται μαζί μας, η διεύθυνση των οποίων προκύπτει από την εγγύηση. Τα συνεργεία αυτά βρίσκονται στη διάθεσή σας για επισκευές, ανταλλακτικά ή αξεσουάρ ή για την αγορά αναλώσιμων. Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπόκεινται σε κοινή φθροά ή ότι χρειάζονται τα ακόλουθα αναλώσιμα. Κατηγορία Παράδειγμα Φθειρόμενα εξαρτήματα* Ψήκτρες Αναλώσιμα υλικά/αναλώσιμα τμήματα* Δίσκος, Ξύλο ώθησης

• δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας! Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο ίντερνετ στο www.isc-gmbh.info. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και απαντήστε στις ακόλουθες ερωτήσεις:

Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα?

Μήπως προσέξατε κάτι περίεργο προτού παρουσιαστεί το ελάττωμα (σύμπτωμα ή βλάβη)?

Ποια δυσλειτουργία παρατηρείται στη συσκευή (κύριο σύμπτωμα)? Περιγράψετε αυτή τη δυσλειτουργία. Anl_TC_MS_3017_T_SPK7.indb 163Anl_TC_MS_3017_T_SPK7.indb 163 21.12.2016 17:37:4921.12.2016 17:37:49GR

Αξιότιμη πελάτισα, αξιότιμε πελάτη, τα προϊόντα μας υπόκεινται σε αυστηρό έλεγχο ποιότητας. Εάν η συσκευή αυτή παρ΄όλα αυτά κάποτε δεν λειτουργήσει άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το τμήμα μας εξυπηρέτησης πελατών στην διεύθυνση που αναφέρεται στην κάρτα αυτή. Ευχαρίστως είμαστε και τηλεφωνικά στη διάθεσή σας στον αριθμό σέρβις που αναφέρεται στην κάρτα εγγύησης. Για την αξίωση της εγγύησης ισχύουν τα εξής:

1. Αυτοί οι όροι εγγύησης ισχύουν μόνο για καταναλωτές, δηλ. για φυσικά πρόσωπα που δεν

χρησιμοποιούν το προϊόν αυτό ούτε για επαγγελματικούς σκοπούς ούτε για άλλη ανεξάρτητη απασχόληση. Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης που υπόσχεται ο πιο κάτω κατασκευαστής πέραν της νόμιμης εγγύησης στους αγοραστές των νέων συσκευών του. Δεν θίγονται από την εγγύηση αυτή οι νόμιμες αξιώσεις σας εγγύησης. Η εγγύησή μας σας παρέχεται δωρεάν.

2. Η εγγύηση επεκτείνεται αποκλειστικά και μόνο σε ελαττώματα σε μία συσκευή του πιο κάτω

κατασκευαστή και που αφορούν ελαττώματα υλικού ή κατασκευής και περιορίζεται ατά την κρίση μας στην αποκατάσταση αυτών των ελαττωμάτων της συσκευής ή στην αντικατάστασή της. Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται για επαγγελματική, βιοτεχνική ή βιομηχανική χρήση. Για το λόγο αυτό δεν συνάπτεται σύμβαση εγγύησης σε περίπτωση κατά την οποία η συσκευή χρησιμοποιήθηκε κατά τη διάρκεια της εγγύησης σε βιομηχανικές ή βιοτεχνικές επιχειρήσεις ή εάν εκτέθηκε σε παρόμοια εντατική χρήση.

3. Από την εγγύησή μας εξαιρούνται τα εξής:

- Βλάβες της συσκευής που οφείλονται σε μη τήρηση των οδηγιών συναρμολόγησης ή σε όχι σωστή εγκατάσταση, μη τήρηση των οδηγιών χρήσης (όπως π.χ. σύνδεση σε εσφαλμένη τάση ή σε λάθος είδος ρεύματος) ή σε μη τήρηση των όρων συντήρησης και ασφαλείας ή σε περίπτωση έκθεσης της συσκευής σε ασυνήθιστες καιρικές συνθήκες ή σε έλλειψη φροντίδας και συντήρησης. - Βλάβες της συσκευής που οφείλονται σε καταχρηστική ή εσφαλμένη χρήση (όπως π.χ. υπερφόρτωση της συσκευής ή χρήση μη εγκεκριμένων εργαλείων ή αξεσουάρ), σε είσοδο ξένων αντικειμένων στη συσκευή (όπως π.χ. άμμος, πέτρες ή σκόνη, βλάβες μεταφοράς), άσκηση βίας ή ξένη επέμβαση (όπως π. χ. βλάβη από πτώση). - Βλάβες της συσκευής ή τμημάτων της συσκευής που οφείλονται σε συνήθη ή φυσική φθορά.

4. Η διάρκεια της εγγύησης ανέρχεται σε 24 μήνες και αρχίζει από την ημερομηνία της αγοράς της

συσκευής. Οι αξιώσεις εγγύησης πρέπει να εγερθούν πριν τη λήξη της διάρκειας της εγγύησης εντός δύο εβδομάδων από την διαπίστωση του ελαττώματος. Αποκλείονται αξιώσεις εγγύησης μετά την πάροδο της διάρκειας της εγγύησης. Η επισκευή ή η αντικατάσταση δεν συνεπάγεται την επέκταση της διάρκειας της εγγύησης ούτε την νέα έναρξη της διάρκειας της εγγύησης για τη συσκευή ή για ενδεχομένως χρησιμοποιηθέντα νέα ανταλλακτικά. Αυτό ισχύει και στην περίπτωση σέρβις επί τόπου.

5. Για την αξίωση της εγγύησης παρακαλούμε να δηλώσετε την ελαττωματική σας συσκευή στο:

www.isc-gmbh.info. Να έχετε μαζί σας την απόδειξη της νέας συσκευής. Οι συσκευές που αποστέλλονται χωρίς αποδείξεις και χωρίς πινακίδα στοιχείων, αποκλείονται από την εγγύηση λόγω μη δυνατότητας ταξινόμησης. Εάν το ελάττωμα καλύπτεται από την εγγύηση, θα σας επιστραφεί αμέσως είτε η επισκευασμένη συσκευή είτε μία καινούργια συσκευή. Ευχαρίστως επισκευάζουμε ελαττώματα της συσκευής έναντι πληρωμής, εάν τα ελαττώματα αυτά δεν καλύπτονται από την εγγύηση. Για το σκοπό αυτό παρακαλούμε να στείλετε τη συσκευή στη διεύθυνση του σέρβις μας. Για αναλώσιμα και σε περίπτωση που λείπουν εξαρτήματα παραπέμπουμε στους περιορισμούς αυτής της εγγύησης σύμφωνα με τους πληροφορίες σέρβις αυτών των οδηγιών χρήσης. Anl_TC_MS_3017_T_SPK7.indb 164Anl_TC_MS_3017_T_SPK7.indb 164 21.12.2016 17:37:4921.12.2016 17:37:49Wentao/Product-ManagementWeichselgartner/General-Manager
