BEDIENUNGSANLEITUNG TCMS 3017 T EINHELL

TC-MS 3017 T Art.-Nr.: 43.003.47 I.-Nr.: 11015

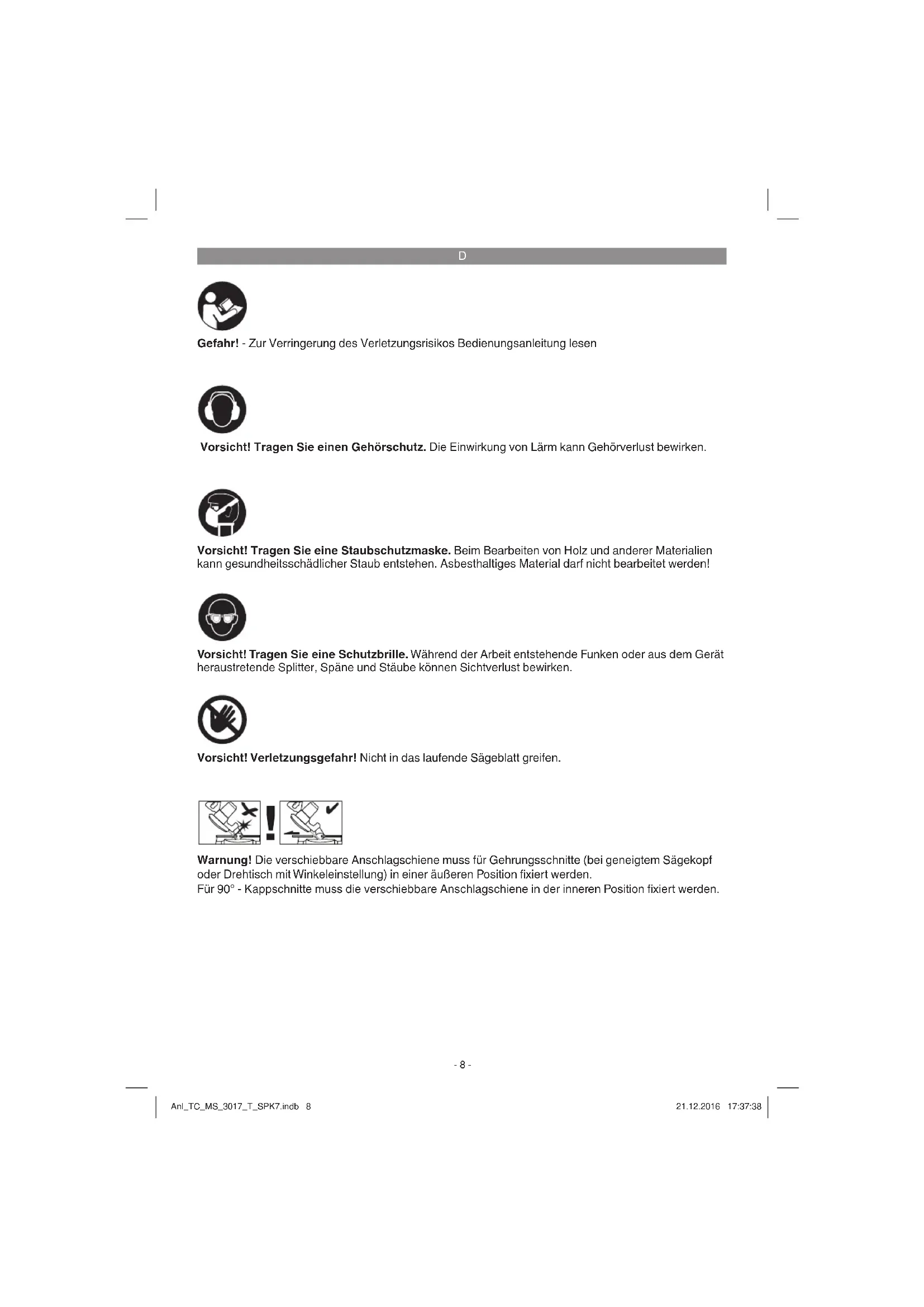

Vorsicht! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen. Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Warnung! Die verschiebbare Anschlagschiene muss für Gehrungsschnitte (bei geneigtem Sägekopf oder Drehtisch mit Winkeleinstellung) in einer äußeren Position fi xiert werden. Für 90° - Kappschnitte muss die verschiebbare Anschlagschiene in der inneren Position fi xiert werden. Anl_TC_MS_3017_T_SPK7.indb 8Anl_TC_MS_3017_T_SPK7.indb 8 21.12.2016 17:37:3821.12.2016 17:37:38D

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und

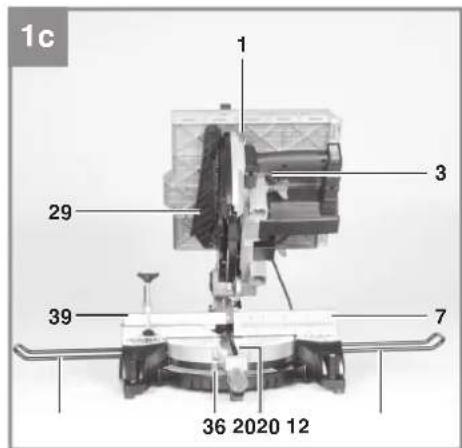

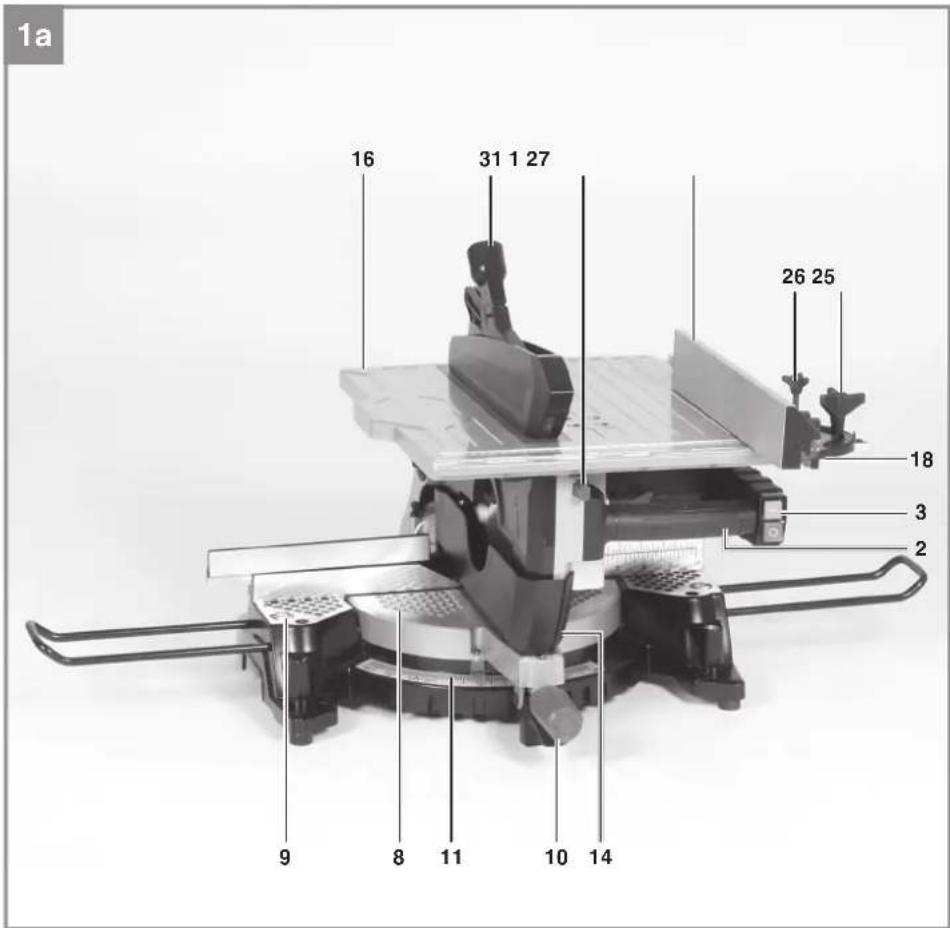

2.1 Gerätebeschreibung (Bild 1-3)

1. Entriegelungsknopf

3. Ein,- Ausschalter für Kappbetrieb

4. Ein,- Ausschalter für Tischbetrieb

6. Sägeblattschutz beweglich

9. unterer Sägetisch

10. Feststellschraube für Drehtisch

12. Tischeinlage unten

13. Aufnahme für Werkstückaufl agen

14. untere Sägeblattabdeckung

15. Feststellschraube

17. oberer Sägeblattschutz

18. Quer- bzw. Parallelanschlag

19. Innensechskantschlüssel

20. Werkstückaufl agen

23. Sicherungsbolzen

24. Feststellschraube

25. Schraube für Gehrungseinstellung

28. Feststellschraube für Schnittbreite

39. verschiebbare Anschlagschiene

40. Feststellschraube für verschiebbare An-

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

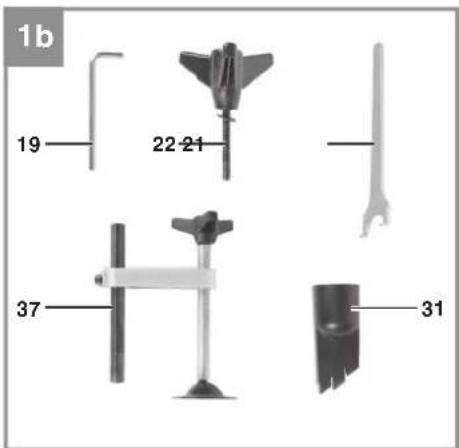

Quer- bzw. Parallelanschlag

Innensechskantschlüssel

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Die Kapp- und Gehrungssäge mit Obertisch dient zum Kappen sowie zum Längs- und Querschnei- den (nur mit Queranschlag) von Holz und Kunst- stoff , entsprechend der Maschinengröße. Die Säge ist nicht zum Schneiden von Brennholz geeignet. Rundhölzer dürfen nur mit einer geeig- neten Vor-richtung geschnitten werden. Es dürfen nur für die Maschine geeignete Säge- blätter verwendet werden. Die Verwendung von Trennscheiben aller Art ist untersagt. Bestandteil der bestimmungsgemäßen Verwen- dung ist auch die Beachtung der Sicherheitshin- weise, sowie die Montageanleitung und Betriebs- hinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und war- ten, müssen mit dieser vertraut und über mögli- che Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhü- tungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizini- schen und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsmäßiger Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punk- te auftreten:

Berührung des Sägeblattes im nicht abge- decktem Sägebereich.

Eingreifen in das laufende Sägeblatt (Schnitt- verletzung)

Rückschlag von Werkstücken und Werkstück- teilen.

Herausschleudern von fehlerhaften Hartme- tallteilen des Sägeblattes.

Gehörschäden bei Nichtverwendung des nö- tigen Gehörschutzes.

Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlosse- nen Räumen. Wichtiger Hinweis zum Stromanschluss Das Gerät unterfällt der Norm EN 61000-3-11, d.h. es ist nicht für den Gebrauch in Wohnberei- chen, in denen die Stromversorgung über ein öf- fentliches Niederspannungs-Versorgungssystem erfolgt, vorgesehen, weil es dort bei ungünstigen Netzverhältnissen Störungen verursachen kann. (Spannungsschwankungen). In Industriegebieten oder anderen Bereichen, in denen die Stromversorgung nicht über ein öf- fentliches Niederspannungs-Versorgungssystem erfolgt, kann das Gerät verwendet werden. Allgemeine Sicherheitsmaßnahmen Der Benutzer ist verantwortlich, das Gerät gemäß den Angaben des Herstellers fachgerecht zu installieren und zu nutzen. Soweit elektromagneti- sche Störungen festgestellt werden sollten, liegt es in der Verantwortung des Benutzers. Gewährleistung Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes.

Als Kappsäge: Schwenkbereich ........................... -45° / 0° / +45° Gehrungsschnitt .................. 0° bis 45° nach links Sägebreite bei 90° ...........................170 x 85 mm Sägebreite bei 45° .......................... 110 x 85 mm Sägebreite bei 2 x 45° (Doppelgehrungsschnitt links) .......... 75 x 50 mm (Doppelgehrungsschnitt rechts) .......110 x 50 mm Mindestgröße des Werkstückes ...................... 50 x 10 x 100 mm Gefahr! Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden ent- sprechend EN 61029 ermittelt. Schalldruckpegel L

........................................... 3 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust be- wirken. Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Vorsicht! Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und ge- wartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen. Warnung! Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Die Maschine muß standsicher aufgestellt werden, d.h. auf einer Werkbank, einem Universal-Untergestell o. ä. mit 4 Schrauben festschrauben.

Vor Inbetriebnahme müssen alle Abdeckun- gen und Sicherheitsvorrichtungen ordnungs- gemäß montiert sein.

Das Sägeblatt muß frei laufen können.

Bei bereits bearbeitetem Holz auf Fremd- körper wie z.B. Nägel oder Schrauben usw. achten.

Bevor Sie den Ein- / Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt rich- tig montiert ist und bewegliche Teile leicht- gängig sind.

Überzeugen Sie sich vor dem Anschließen der Maschine, daß die Daten auf dem Typen- schild mit den Netzdaten übereinstimmen.

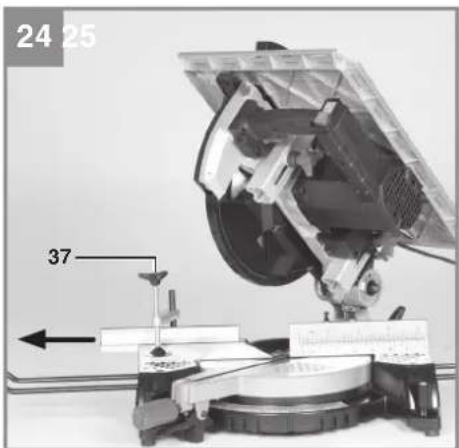

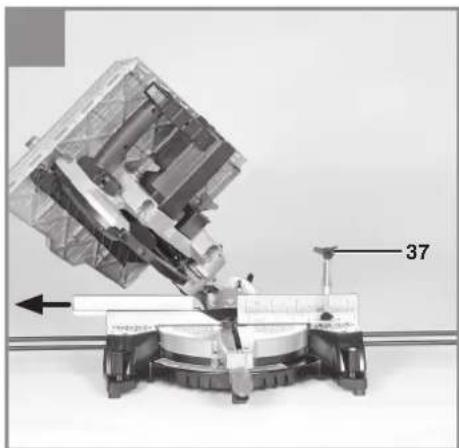

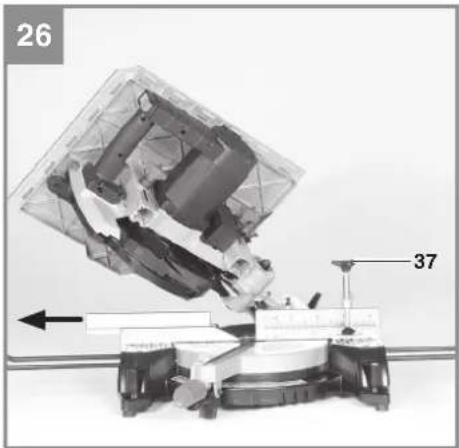

Befestigen Sie die Klemme (37) an der Ober- seite der Anschlagschiene mit der Schraube. Anl_TC_MS_3017_T_SPK7.indb 11Anl_TC_MS_3017_T_SPK7.indb 11 21.12.2016 17:37:3921.12.2016 17:37:39D

5.1 Säge aufbauen: (Abb. 1-4)

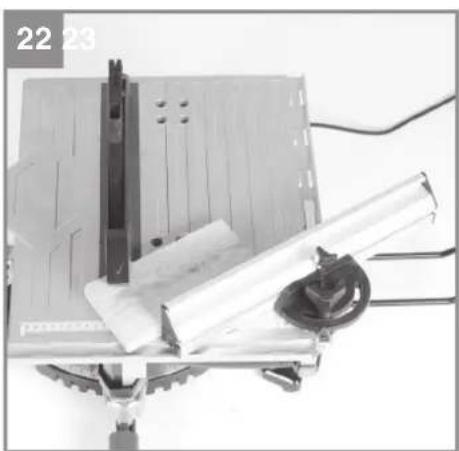

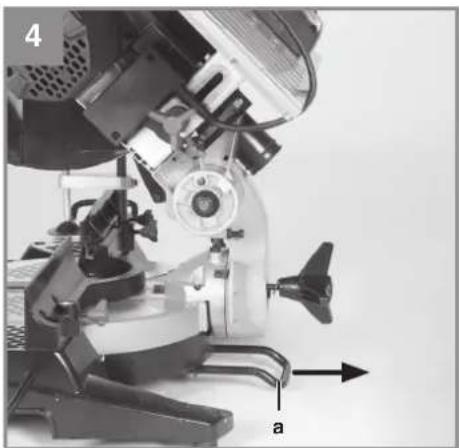

Die beiden Werkstück-Auflagebügel (20) in die dafür vorgesehenen Aufnahmen (13) an der Ge räteseite stecken und mit den Schrau- ben fixieren.

Um ein Kippen der Säge nach hinten zu ver- meiden muss der zusätzliche Standfuß (a) aus dem Gerät gezogen werden (Abb. 4)

5.2 Umstellung der Kombisäge (Abb. 1-8)

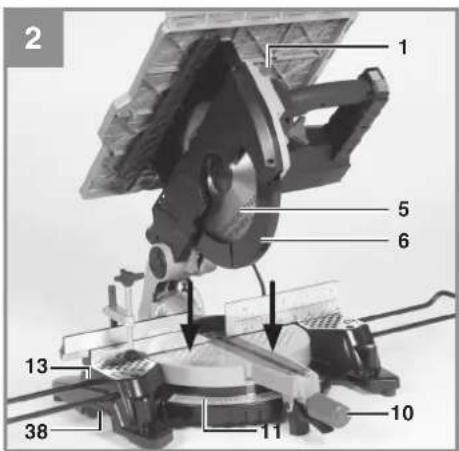

Die Säge hat zwei Arbeitsstellungen: A: Tischkreissäge (Abb. 1) B: Kapp- und Gehrungssäge (Abb.2) Die Umstellung der Kombisäge ist genau nach folgenden Verfahren und Schritt für Schritt durchzuführen, ansonsten können die Bauteile beschädigt werden. Warnung! Netzstecker ziehen, bevor Sie die Säge umstellen! Im Lieferzustand befi ndet sich die Säge im Betriebszustand A (Tischkreissäge)

5.2.1 Umstellen der Säge auf Kappbetrieb

Ziehen Sie die Feststellschraube (10) und Spannschraube (22) an.

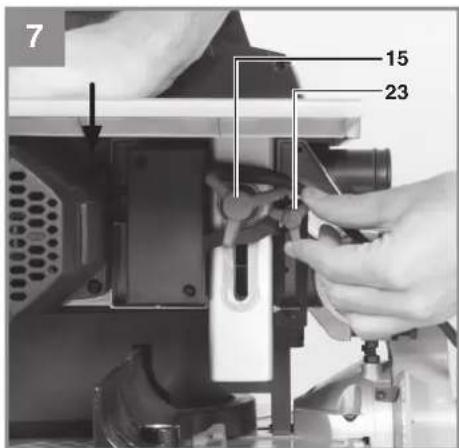

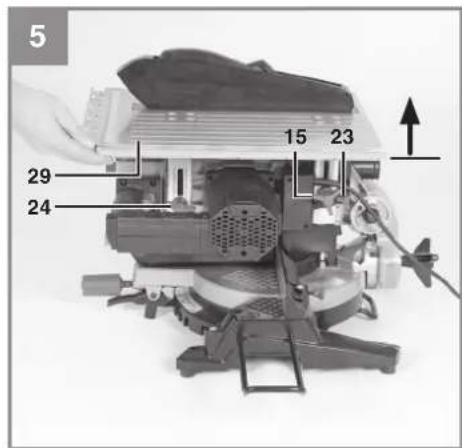

Lösen Sie die Feststellschrauben (15,24) und heben Sie den Sägetisch an, so dass er in die höchste Position fährt. Ziehen Sie beide Feststellschrauben wieder fest.

Drücken Sie den Sägetisch (16) an der Vorderseite nach unten, und ziehen Sie gleichzeitig den Sicherungsbolzen (23) nach Außen.

Vorsicht! Durch die Rückholfeder schlägt die Maschine automatisch nach oben. Lassen Sie den Sägetisch nicht los sondern bewegen Sie den Sägetisch mit Gegendruck langsam nach oben in die ausgeklappte Position.

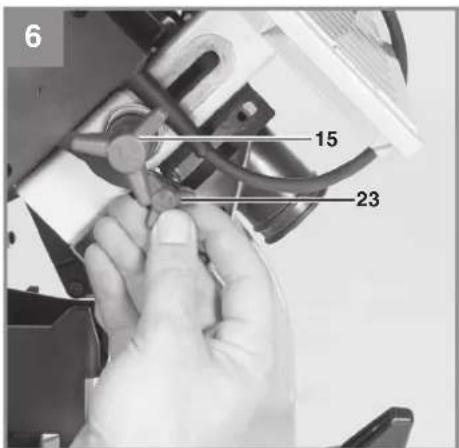

Indem Sie den Sicherungsbolzen (23) nach außen ziehen wird der Schalter (4) für Tisch- betrieb deaktiviert und der Schalter für Kapp- betrieb (3) aktiviert.

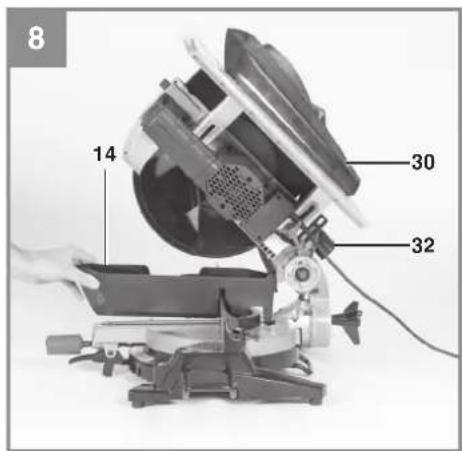

Nehmen Sie die Untere Sägeblattabdeckung (14) ab.

Jetzt ist die Säge auf Kapp-Betrieb einge- stellt.

5.2.2 Umstellen der Säge auf Tischbetrieb

Stellen Sie den Maschinenkopf nach oben und den Drehtisch auf 0° Position.

Ziehen Sie die Feststellschraube (10) und Spannschraube (22) an.

Setzen Sie die untere Sägeblattabdeckung (14) so am Drehtisch ein, dass sie hinter der Anschlagschiene (7) einrastet.

Drücken Sie den Entriegelungsknopf (1) und senken Sie die Maschine mit dem Handgriff (2) nach unten ab bis der untere Sägeblatt- schutz (14) das Sägeblatt abdeckt.

Drücken Sie den Sägetisch (16) an der Vor- derseite nach unten, und drücken Sie gleich- zeitig den Sicherungsbolzen (23) nach Innen.

Indem Sie den Sicherungsbolzen (23) nach innen drücken wird der Schalter (4) für Tisch- betrieb aktiviert und der Schalter für Kappbe- trieb (3) deaktiviert.

Lösen Sie die Feststellschrauben (15,24) und senken Sie den Sägetisch ab, bis die gewünschte Schnitthöhe des Sägeblattes erreicht ist.

Ziehen Sie beide Feststellschrauben wieder fest.

Jetzt ist die Säge auf Tisch-Betrieb einge- stellt.

5.3 Einstellmöglichkeiten der Säge im Kapp-

Zum Verstellen des Drehtellers (8) die Fest- stellschraube (10) ca. 2 Umdrehungen lo- ckern.

Der Drehteller (8) besitzt Raststellungen bei 0°, 15°, 22,5°, 30°. Sobald der Drehteller (8) eingerastet ist, muß die Stellung durch fest- drehen der Feststellschraube (10) zusätzlich fixiert werden.

Sollten andere Winkelstellungen benötigt werden, so wird der Drehteller (8) nur über die Feststellschraube (10) fixiert.

Maschinenkopf nach oben schwenken.

Der Maschinenkopf kann durch lösen der Spannschraube (22) nach links auf max. 45° geneigt werden.

5.4 Feinjustierung des Anschlags für Kapp-

Den Maschinenkopf nach unten senken.

Spannschraube (22) lockern.

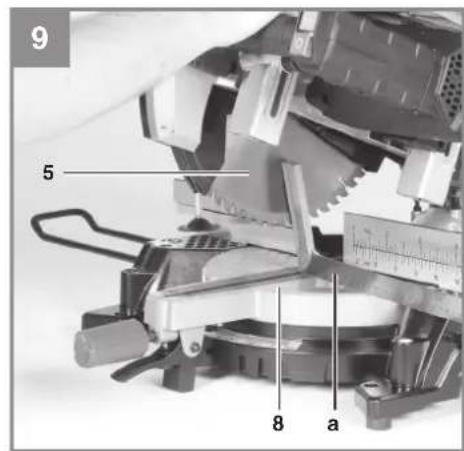

Anschlagwinkel (a) zwischen Sägeblatt (5) und Drehtisch (8) anlegen.

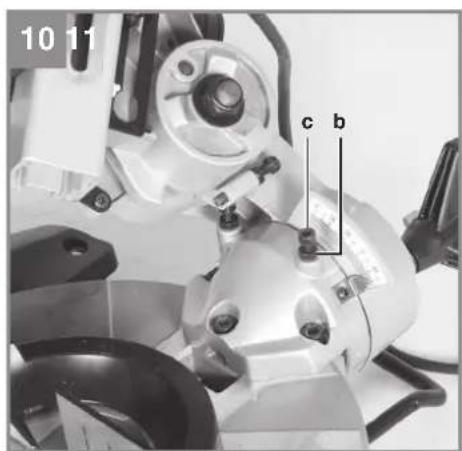

Gegenmutter (b) lockern und die Justier- schraube (c) soweit verstellen, bis der Winkel Anl_TC_MS_3017_T_SPK7.indb 12Anl_TC_MS_3017_T_SPK7.indb 12 21.12.2016 17:37:3921.12.2016 17:37:39D

zwischen Sägeblatt (5) und Drehtisch (8) 90° beträgt.

Um diese Einstellung zu fixieren Gegenmut- ter (b) wieder festziehen.

5.5 Feinjustierung des Anschlags für Geh-

rungsschnitt 45° (Abb. 1-3/11/12)

Den Maschinenkopf nach unten senken.

Den Drehtisch (8) auf 0° Stellung fixieren.

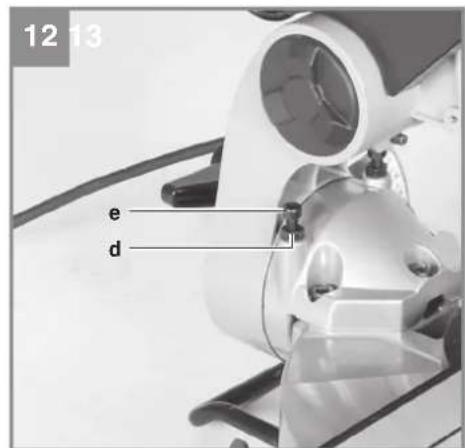

Die Spannschraube (22) lösen und mit dem Handgriff (2) den Maschinenkopf nach links, auf 45° neigen.

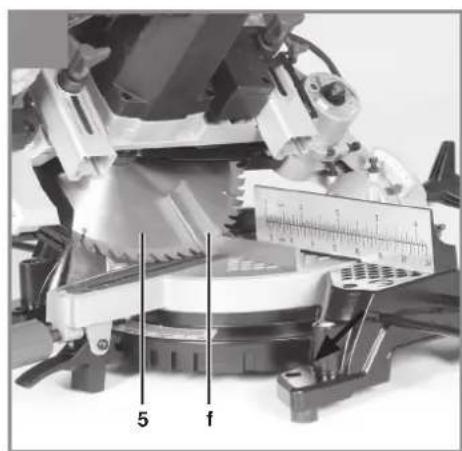

45°-Anschlagwinkel (f) zwischen Sägeblatt (5) und Drehtisch (8) anlegen.

Gegenmutter (d) lockern und Justierschraube (e) soweit verstellen, bis der Winkel zwischen Sägeblatt (5) und Drehtisch (8) genau 45° beträgt.

Gegenmutter (d) wieder festziehen um diese Einstellung zu fixieren.

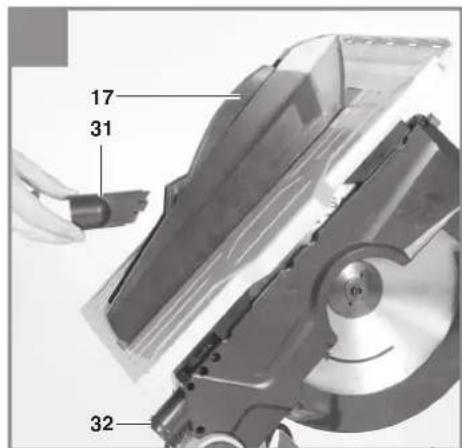

Die Maschine ist mit einem Absauganschluss (32) ausgestattet, zusätzlich mit einem Ab- saugstutzen (31) der am oberen Sägeblatt- schutz befestigt werden kann.

Mit diesen kann die Maschine an handels- übliche Spanabsaugungen angeschlossen werden.

Betreiben Sie das Gerät nur mit Absaugung. Überprüfen und reinigen sie regelmäßig die Absaugkanäle.

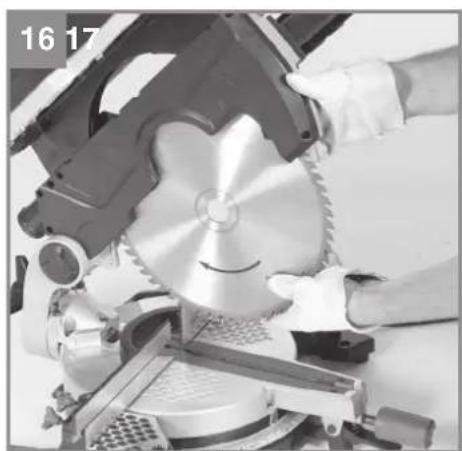

5.7 Austausch des Sägeblatts (Abb. 14-19)

Vorsicht! Ziehen Sie den Netzstecker. Vorsicht! Tragen Sie beim Hantieren mit dem Sägeblatt Handschuhe.

Stellen Sie die Säge auf Kappbetrieb (s.

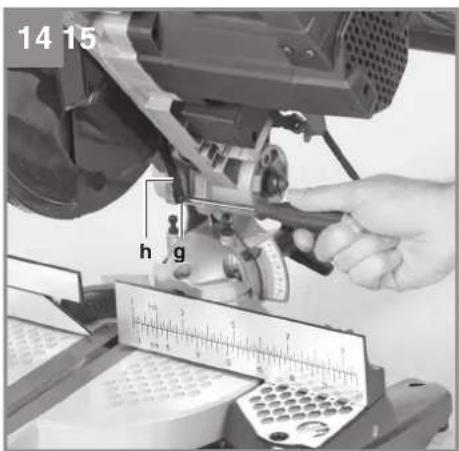

Öffnen Sie die Schraube (g) am Hebel (h).

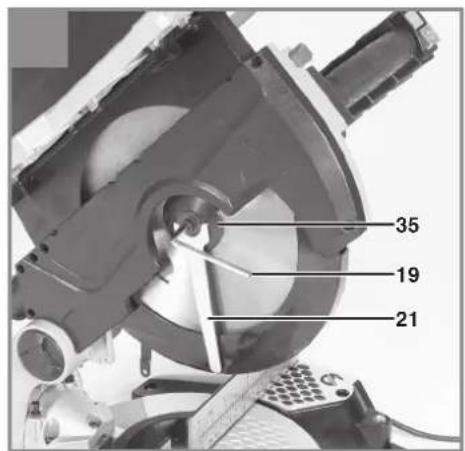

Setzen Sie den Stirnlochschlüssel (21) am Außenflansch (35) an und öffnen Sie im Uhr- zeigersinn die Sägeblattschraube mit dem Innensechskantschlüssel.

Nehmen Sie das Sägeblatt (5) vom Innen- flansch ab

Reinigen Sie Motorwelle und Flansche gründ- lich bevor Sie das neue Sägeblatt einsetzen und festziehen.

Hinweis! Die Schnittrichtung der Zähne und Drehrichtungspfeil am Sägeblatt muss mit der Richtung des Pfeils am Gehäuse überein- stimmen.

Vorsicht! Befestigen Sie den Hebel (h) mit der Schraube (g) wieder am Gehäuse. Prüfen Sie ob der Sägeblattschutz sich selbsttätig schließt wenn der Maschinenkopf nach oben bewegt wird, bevor Sie die Maschine in Be- trieb nehmen,

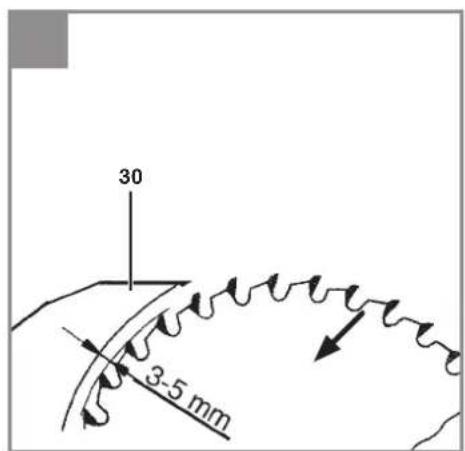

Der Spaltkeil ist ab Werk eingestellt. Sollten Sie Einstellungen am Spaltkeil machen müs- sen Sie darauf achten dass der Abstand zwi- schen den Zähnen des Sägeblattes und dem Spaltkeil 3-5mm beträgt und der Spaltkeil fest angezogen ist.

Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingestellten Maße zu überprüfen. Warnung! Die verschiebbare Anschlagschiene (39) muss für 90° - Kappschnitte in der inneren Position fi xiert werden:

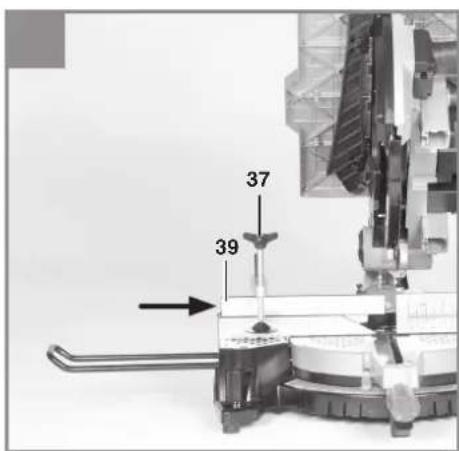

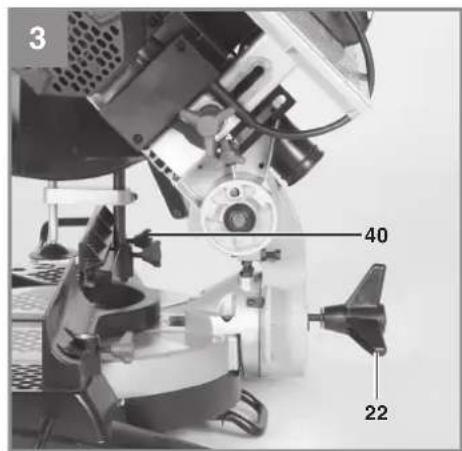

Öffnen Sie die Feststellschraube (40) der ver- schiebbaren Anschlagschiene und schieben sie die verschiebbare Anschlagschiene nach innen.

Die verschiebbare Anschlagschiene (39) muss so weit vor der innersten Position ar- retiert werden, dass der Abstand zwischen Anschlagschiene (39) und Sägeblatt (5) ma- ximal 5mm beträgt.

Prüfen Sie vor dem Schnitt, dass zwischen der Anschlagschiene und dem Sägeblatt kei- ne Kollision möglich ist.

Feststellschraube (40) wieder anziehen. Warnung! Die verschiebbare Anschlagschiene (39) muss für 0°-45° Gehrungsschnitte (bei ge- neigtem Sägekopf oder Drehtisch mit Winkelein- stellung) in einer äußeren Position fi xiert werden:

Öffnen Sie die Feststellschraube (40) der ver- schiebbaren Anschlagschiene und schieben sie die verschiebbare Anschlagschiene nach außen.

Die verschiebbare Anschlagschiene (39) muss so weit vor der innersten Position arre- tiert werden, dass der Abstand zwischen An- schlagschiene (39)und Sägeblatt (5) maximal 5mm beträgt.

Prüfen Sie vor dem Schnitt, dass zwischen der Anschlagschiene und dem Sägeblatt kei- ne Kollision möglich ist.

6.1 Verwendung als Tischsäge (Abb. 1)

Säge auf Tischbetrieb einstellen (siehe 5.2.2, 6) Achtung beim Einschneiden.

6.1.1 Ein-, Ausschalter (Abb. 18)

Durch Drücken des grünen Tasters (I) kann die Säge eingeschaltet werden. Vor Beginn des Sägens abwarten, bis das Sägeblatt (5) seine maximale Drehzahl erreicht hat.

Um die Säge wieder auszuschalten, muß der rote Taster (0) gedrückt werden.

6.1.2 Schnittiefe einstellen

Lösen Sie die Feststellschrauben (15,24) und senken Sie den Sägetisch ab, bis die gewünschte Schnitthöhe des Sägeblattes erreicht ist.

Ziehen Sie beide Feststellschrauben wieder fest

6.1.3 Ausführung von Längsschnitten (Abb.

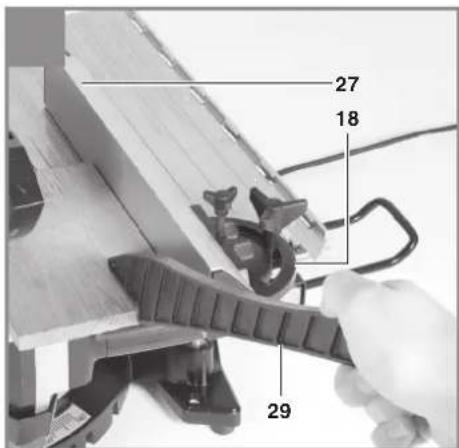

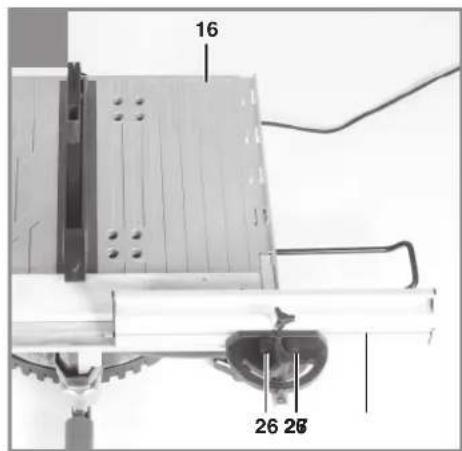

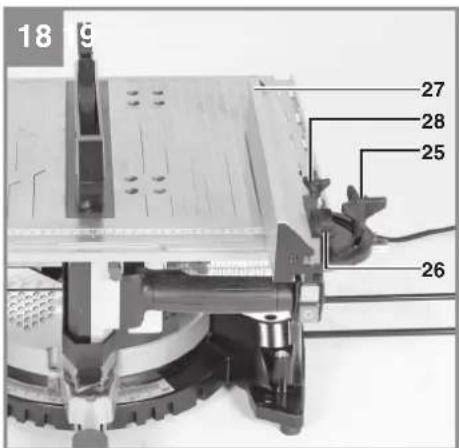

Rändelschraube (25) lösen und Quer-, Par- allelanschlag (18) auf 90° einstellen Rändel- schraube (25) wieder fixieren.

Parallelanschlag (18) von rechts in die vorde- re Nut des Sägetisches (16) einsetzen.

Die beiden Rändelschrauben (26) lösen. Anschlagschiene (27) bis über die Mitte des Sägeblattes ( 5) vorschieben und fixieren.

Parallelanschlag ( 18) mittels der Maßskala (c) auf dem Sägetisch (16) auf das ge- wünschte Maß einstellen und mit der Fest- stellschraube (28) festklemmen.

Säge durch drücken der grünen Taste (I) ein- schalten.

Werkstück langsam und präzise entlang des Parallelanschlages (18) zum Sägeblatt (5) vorschieben.

Der obere Sägeblattschutz (17) öffnet sich beim Vorschieben des Schnittgutes von selbst.

Achtung: Bei Werkstückbreiten unter 120 mm ist im Bereich des Sägeblattes (5) unbedingt der Schiebestock (29) zu verwenden. (siehe Abb.21) (Im Lieferumfang enthalten!) Bei Werkstückbreiten unter 30 mm ist ein Schiebeholz (d) zum Vorschieben zu verwen- den. Schiebeholz nicht im Lieferumfang ent- halten! (Erhältlich im einschlägigen Fachhandel)

Schnittgut immer bis zum Ende des Spaltkeils (30) durchschieben.

Nach dem Schnitt schließt sich die Schutz- haube (17) wieder von selbst und verdeckt das Sägeblatt (5).

Säge wieder ausschalten.

Warnung! Lange Werkstücke gegen Abkip- pen am Ende des Schneidevorgangs sichern. (z. B. Abrollständer etc.)

6.1.4. Ausführung von Querschnitten (Abb.

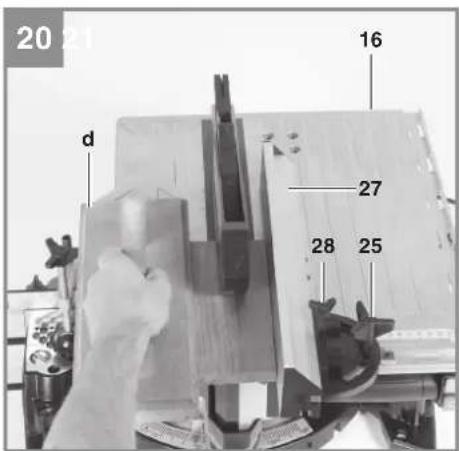

Quer,- Parallelanschlag (18) von Vorne in die seitliche Nut des Sägetisches (16) einsetzen.

Feststellschraube (28) festziehn, bis sich der Quer-, Parallelanschlag (18) mit geringem Spiel in der Nut des Sägetisches (16) bewe- gen läßt.

Schraube (25) lockern und Queranschlag (18) auf das gewünschte Winkelmaß einstel- len und fixieren.

Die beiden Rändelschrauben (26) lockern und Anschlagschiene (27) nach links schie- ben, bis diese beim Vorschieben den Säge- blattschutz (17) nicht mehr berührt. Rändel- schrauben (26) wieder festziehen.

Schnittgut fest an die Anschlagschiene (27) drücken und zusammen mit dem Quer, -Par- allelanschlag (18) langsam in das Sägeblatt (5) schieben um den Schnitt auszuführen.

Nach Beendigung des Schneidevorgangs, Säge wieder ausschalten. 6.2. Verwendung als Kappsäge Säge auf Kappbetrieb einstellen (siehe 5.2.1)

6.2.1 Einstellungen (Abb. 2/3)

Der Maschinenkopf kann durch Lösen der Spannschraube (22) nach links auf max. 45° geneigt werden.

Der Drehtisch (8) ist durch Lösen der Fest- stellschrauben (10) von -45° bis +45° verstell- bar.

Die Säge wird durch Drücken des Ein,- Ausschalters (3) in Betrieb genommen. Der Schalter muß während des Sägens gedrückt gehalten werden. Anl_TC_MS_3017_T_SPK7.indb 14Anl_TC_MS_3017_T_SPK7.indb 14 21.12.2016 17:37:3921.12.2016 17:37:39D

6.2.2 Kappschnitt 90° und Drehtisch 0°

Die Säge wird durch gleichzeitiges Drücken des Ein- Ausschalters (3) eingeschaltet.

Achtung! Das zu sägende Material sicher auf die Maschinenfläche auflegen und mit der Klemme (37) sichern, damit das Material sich während des Schneidens nicht verschiebt.

Nach dem Einschalten der Säge abwarten, bis das Sägeblatt (5) seine maximale Dreh- zahl erreicht hat.

Entriegelungshebel (1) drücken und Maschinenkopf mit dem Griff (2) gleichmäßig und mit leichtem Druck nach unten durch das Werkstück bewegen.

Nach Beendigung des Sägevorgangs Ma- schinenkopf wieder in die obere Ruhestellung bringen und Ein,- Ausschalter (3) loslassen. Warnung! Durch die Rückholfeder schlägt die Maschine automatisch nach oben, d.h. Handgriff (2) nach Schnittende nicht loslas- sen, sondern Maschinenkopf langsam und unter leichtem Gegendruck nach oben bewe- gen.

6.2.3 Kappschnitt 90° und Drehtisch 0°- 45°

(Abb. 2-3/24) Mit der Kapp- Gehrungssäge mit Obertisch kön- nen Schrägschnitte nach links und rechts von 0°- 45° zur Anschlagschiene ausgeführt werden.

Maschinenkopf in die obere Stellung bringen.

Den Drehtisch (8) durch Lockern der Fest- stellschraube (10) lösen.

Mit dem Handgriff (2) den Drehtisch (8) auf den gewünschten Winkel einstellen, d.h. die Markierung (a) auf dem Drehtisch muß mit dem gewünschtem Winkelmaß (11) auf der feststehenden Bodenplatte (9) übereinstim- men.

Die Feststellschraube (10) wieder festziehen um Drehtisch (8) zu fixieren.

Schnitt wie unter Punkt 6.2.2 beschrieben ausführen.

6.2.4 Gehrungsschnitt 0°- 45° und Drehtisch

0° (Abb. 2-3/25) Mit der Kapp- Gehrungssäge mit Obertisch kön- nen Gehrungsschnitte nach links von 0°- 45° zur Arbeitsfl äche ausgeführt werden.

Maschinenkopf in die obere Stellung bringen.

Den Drehtisch (8) auf 0° Stellung fixieren.

Die Spannschraube (22) lösen und mit dem Handgriff (2) den Maschinenkopf nach links neigen, bis der Zeiger auf das gewünschte Winkelmaß zeigt.

Spannschraube (22) wieder festziehen und Schnitt wie unter Punkt 6.2.2 beschrieben durchführen.

6.2.5 Gehrungsschnitt 0°- 45° und Drehtisch

0°- 45° (Abb. 2-3/26) Mit der Kapp- Gehrungssäge mit Obertisch kön- nen Gehrungsschnitte nach links von 0°- 45° zur Arbeitsfl äche und gleichzeitig 0°- 45° zur Anschlagschiene ausgeführt werden (Doppelgeh- rungsschnitt).

Maschinenkopf in die obere Stellung bringen.

Den Drehtisch (8) durch Lockern der Fest- stellschraube (10) lösen.

Mit dem Handgriff (2) den Drehtisch (8) auf den gewünschten Winkel einstellen (siehe hierzu auch Punkt 6.2.3.

Die Feststellschraube (10) wieder festziehen um Drehtisch zu fixieren.

Die Spannschraube (22) lösen und mit dem Handgriff (2) den Maschinenkopf nach links, auf das gewünschte Winkelmaß neigen (sie- he hierzu auch Punkt 6.2.4.

Spannschraube (22) wieder festziehen.

Schnitt wie unter Punkt 6.2.2 beschrieben ausführen.

6.3 Elektrische Bremse

Aus Sicherheitsgründen ist das Gerät mit einem elektrischen Bremssystem für das Sägeblatt aus- gestattet. Beim Ausschalten kann deshalb leichte Geruchs- oder Funkenbildung auftreten. Diese hat keine Auswirkung auf die Funktionsfähigkeit oder Betriebssicherheit des Gerätes!

Netzanschlussleitung Gefahr! Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qua- lifi zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden. Anl_TC_MS_3017_T_SPK7.indb 15Anl_TC_MS_3017_T_SPK7.indb 15 21.12.2016 17:37:3921.12.2016 17:37:39D

8. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages.

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft über- prüfen. Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

Im Geräteinneren befinden sich keine weite- ren zu wartenden Teile.

Alle beweglichen Teile sind in periodischen Zeitabständen nachzuschmieren.

8.4 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info Tipp! Für ein gutes Arbeits- ergebnis empfehlen wir hochwertiges Zubehör von ! www.kwb.eu welcome@kwb.eu

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf. Anl_TC_MS_3017_T_SPK7.indb 16Anl_TC_MS_3017_T_SPK7.indb 16 21.12.2016 17:37:3921.12.2016 17:37:39D

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten

Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlussbedin- gungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist.

Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen.

Das Produkt ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die a) eine maximale zulässige Netzimpedanz Zmax = 0,248 Ω (Ohm) nicht überschreiten, oder b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.

Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungs- unternehmen, dass Ihr Anschlusspunkt, an dem Sie das Produkt betreiben möchten, eine der bei- den genannten Anforderungen a) oder b) erfüllt. Anl_TC_MS_3017_T_SPK7.indb 17Anl_TC_MS_3017_T_SPK7.indb 17 21.12.2016 17:37:4021.12.2016 17:37:40D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Kohlebürsten Verbrauchsmaterial/ Verbrauchsteile* Sägeblatt, Schiebestock Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_TC_MS_3017_T_SPK7.indb 18Anl_TC_MS_3017_T_SPK7.indb 18 21.12.2016 17:37:4021.12.2016 17:37:40D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan- tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be- schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe- trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu- geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer- den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa- riertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_TC_MS_3017_T_SPK7.indb 19Anl_TC_MS_3017_T_SPK7.indb 19 21.12.2016 17:37:4021.12.2016 17:37:40D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen. Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

Aktuelle Preisauskünfte

Verfügbarkeiten der Ersatzteile

Servicestellen Vorort für Benzingeräte

Defekte Geräte anmelden

Garantieverlängerungen (nur bei bestimmten Geräten)

Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_TC_MS_3017_T_SPK7.indb 20Anl_TC_MS_3017_T_SPK7.indb 20 21.12.2016 17:37:4021.12.2016 17:37:40GB

4. Technische gegevens
