HC 52dc - Συμπιεστής SCHEPPACH - Δωρεάν εγχειρίδιο χρήσης

Τεχνικά χαρακτηριστικά	Πιεστικός συμπιεστής, ισχύς κινητήρα 2,5 kW, μέγιστη πίεση 8 bar, ροή αέρα 250 L/λεπτό.
Χρήση	Ιδανικό για εργασίες DIY, φούσκωμα, βαφή και τροφοδοσία εργαλείων αέρα.
Συντήρηση και επισκευή	Ελέγχετε τακτικά το επίπεδο λαδιού, καθαρίζετε το φίλτρο αέρα και αδειάζετε το δοχείο νερού.
Ασφάλεια	Χρησιμοποιείτε προστατευτικά γυαλιά, μην υπερβαίνετε τη μέγιστη πίεση και αποφύγετε υγρά περιβάλλοντα.
Γενικές πληροφορίες	Βάρος 40 κιλά, διαστάσεις 90 x 40 x 80 εκ., εγγύηση 2 ετών.

Συχνές ερωτήσεις - HC 52dc SCHEPPACH

Πώς ξεκινάω τον συμπιεστή SCHEPPACH HC 52dc;

Για να ξεκινήσετε τον συμπιεστή, συνδέστε τον σε πρίζα, ελέγξτε ότι η δεξαμενή είναι άδεια και ότι η βαλβίδα ασφαλείας είναι κλειστή. Στη συνέχεια, ανάψτε τον κύριο διακόπτη.

Τι να κάνω αν ο συμπιεστής δεν ανάβει;

Ελέγξτε αν ο συμπιεστής είναι σωστά συνδεδεμένος σε λειτουργική πρίζα. Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας δεν είναι κατεστραμμένο. Ελέγξτε επίσης την ασφάλεια της τροφοδοσίας.

Γιατί ο συμπιεστής δεν φτάνει την επιθυμητή πίεση;

Αυτό μπορεί να οφείλεται σε διαρροές αέρα στους σωλήνες ή τις συνδέσεις. Ελέγξτε όλες τις συνδέσεις για διαρροές. Βεβαιωθείτε επίσης ότι το φίλτρο είναι καθαρό και ο ρυθμιστής λειτουργεί σωστά.

Πώς συντηρώ τον συμπιεστή SCHEPPACH HC 52dc;

Καθαρίζετε τακτικά το φίλτρο αέρα, αδειάζετε το νερό από τη δεξαμενή και ελέγχετε τα επίπεδα λαδιού αν το μοντέλο σας το απαιτεί. Επίσης, επιθεωρείτε τους σωλήνες και τις συνδέσεις για φθορές.

Τι να κάνω αν ο συμπιεστής παράγει ασυνήθιστο θόρυβο;

Ένας ασυνήθιστος θόρυβος μπορεί να υποδηλώνει πρόβλημα. Ελέγξτε αν έχουν παγιδευτεί ξένα αντικείμενα στην τουρμπίνα και εξετάστε τα κινούμενα μέρη για φθορές ή ζημιές. Αν το πρόβλημα συνεχίζεται, επικοινωνήστε με επαγγελματία.

Πώς ρυθμίζω την πίεση εξόδου του συμπιεστή;

Χρησιμοποιήστε τον ρυθμιστή πίεσης για να ρυθμίσετε την πίεση εξόδου. Γυρίστε το κουμπί δεξιόστροφα για να αυξήσετε την πίεση και αριστερόστροφα για να τη μειώσετε. Ελέγξτε το μανόμετρο για την επιθυμητή πίεση.

Είναι φορητός ο συμπιεστής SCHEPPACH HC 52dc;

Ναι, ο SCHEPPACH HC 52dc είναι σχεδιασμένος να είναι φορητός, με ρόδες και λαβή για εύκολη μεταφορά.

Ποια είναι η χωρητικότητα της δεξαμενής του SCHEPPACH HC 52dc;

Η χωρητικότητα της δεξαμενής του SCHEPPACH HC 52dc είναι 50 λίτρα.

Τι είδους λάδι πρέπει να χρησιμοποιώ για τον συμπιεστή;

Χρησιμοποιήστε λάδι συμπιεστή που συνιστά ο κατασκευαστής, συνήθως συνθετικό ή ορυκτέλαιο κατάλληλο για αεροσυμπιεστές.

Πώς αδειάζω το νερό από τη δεξαμενή του συμπιεστή;

Για να αδειάσετε το νερό, ανοίξτε τη βαλβίδα αποστράγγισης στο κάτω μέρος της δεξαμενής όταν ο συμπιεστής είναι απενεργοποιημένος και χωρίς πίεση. Αφήστε το νερό να ρέει πλήρως πριν κλείσετε τη βαλβίδα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HC 52dc SCHEPPACH

Εξήγηση των συμβόλων στο προϊόν

Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους. Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις αυτές καθ' εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυχημάτων.

	Προειδοποίηση - Για να μειωθεί ο κίνδυνος τραυματισμού, διαβάστε τις οδηγίες χειρισμού.
	Φοράτε προστασία ακοής. Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής.
	Φοράτε μάσκα προστασίας από σκόνη. Κατά την επτεξεργασία ξύλου και άλλων υλικών μπορεί να προκύψει σκόνη επιβλαβής για την υγεία. Δεν επιτρέπεται η επτεξεργασία υλικών που περιέχουν αμίαντο!
	Φοράτε προστατευτικά γυαλιά. Οι σπινθήρες που παράγονται κατά την εργασία ή τα θραύσματα, τα πριονίδια και οι σκόνες που εξέρχονται από τη συσκευή μπορούν να προκαλέσουν απώλεια της όρασης.
	Προειδοποίηση για καυτά εξαρτήματα!
	Προειδοποίηση για ηλεκτρική τάση!
	Προειδοποίηση! Η μονάδα είναι τηλεχειριζόμενη και μπορεί να αρχίσει να λειτουργεί χωρίς προειδοποίηση.
	Προσοχή! Πριν την πρώτη θέση σε λειτουργία ελέγξτε τη στάθμη λαδιού και αντικαταστήστο πώμα λαδιού!
	Μη εκθέτετε το μηχάνημα σε βροχή. Η συσκευή επιτρέπεται να εγκαθίσταται, αποθηκεύεται και λειτουργεί μόνο σε ξηρές συνθήκες περιβάλλοντος.
	Δήλωση της στάθμης ηχητικής ισχύος σε dB
	Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες.
	Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές οδηγίες.

Περιεχόμενα: Σελίδα:

1. Εισαγωγή 241
2. Περιγραφή της συσκευής (Εικ. 1 - 14)...... 241
3. Παραδοτέο υλικό 241
4. Ενδεδειγμένη χρήση...... 242
5. Υποδείξεις ασφαλείας 242
6. Τεχνικά χαρακτηριστικά 245
7. Πριν από τη θέση σε λειτουργία...... 245
8. Τοποθέτηση και χειρισμός 246
9. Ηλεκτρική σύνδεση....246
10. Καθαρισμός, συντήρηση και αποθήκευση 247
11. Απόρριψη και ανακύκλωση......249
12. Αντιμετώπιση προβλημάτων 250
13. Δήλωση συμμόρφωσης 288

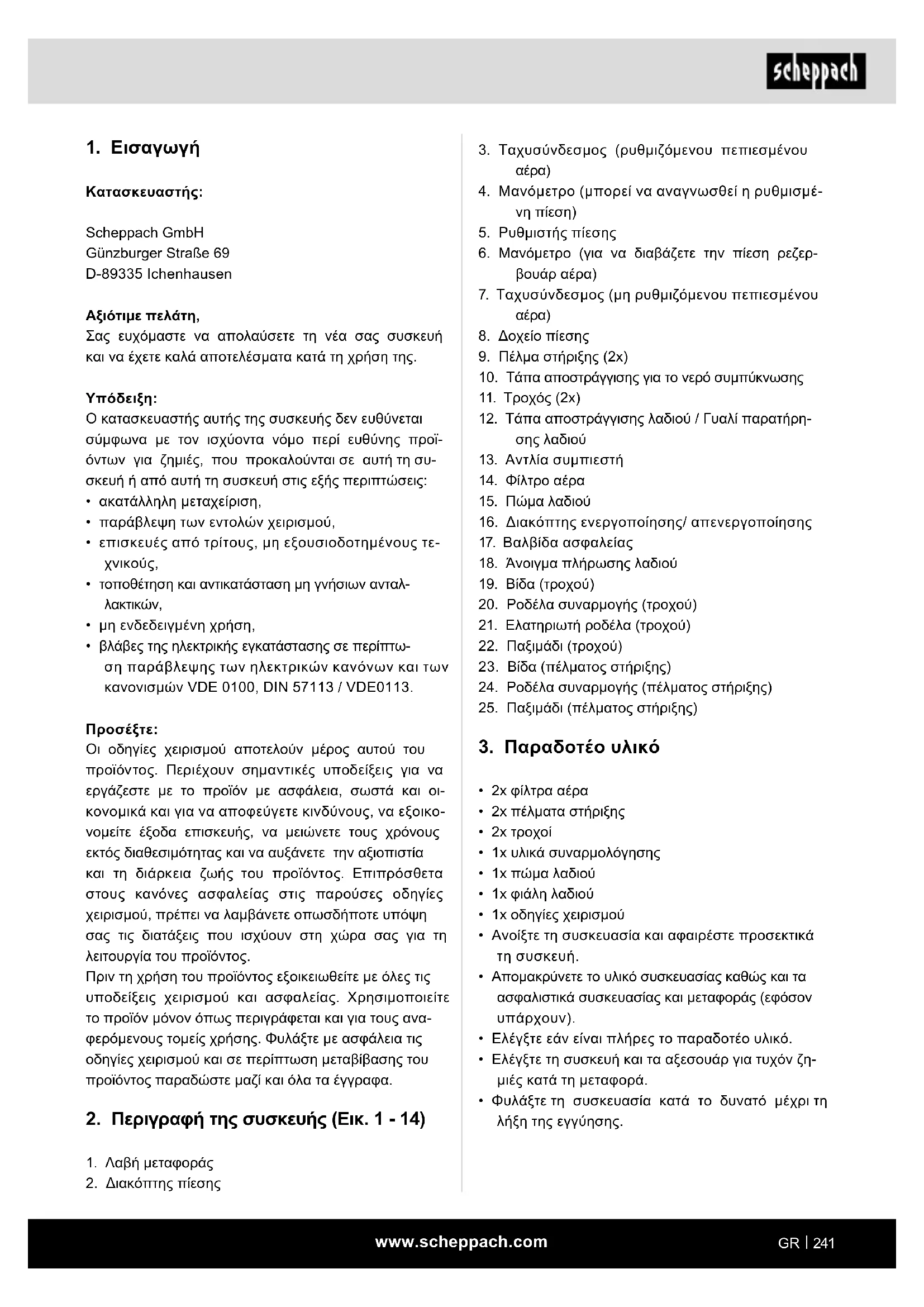

1. Εισαγωγή

Κατασκευαστής:

Scheppach GmbH

Σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και να έχετε καλά αποτελέσματα κατά τη χρήση της.

Υπόδειξη:

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊόντων για ζημιές, που προκαλούνται σε αυτή τη συσκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση,
  • παράβλεψη των εντολών χειρισμού,
• επισκευές από τρίτους, μη εξουσιοδοτημένους τεχνικούς,
• τοποθέτηση και αντικατάσταση μη γνήσιων ανταλ- λακτικών,
  • μη ενδεδειγμένη χρήση,
• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτωση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE0113.

Προσέξτε:

Οι οδηγίες χειρισμού αποτελούν μέρος αυτού του προϊόντος. Περιέχουν σημαντικές υποδείξεις για να εργάζεστε με το προϊόν με ασφάλεια, σωστά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους εκτός διαθεσιμότητας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής του προϊόντος. Επιπρόσθετα στους κανόνες ασφαλείας στις παρούσες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδήποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία του προϊόντος.

Πριν τη χρήση του προϊόντος εξοικειωθείτε με όλες τις υποδείξεις χειρισμού και ασφαλείας. Χρησιμοποιείτε το προϊόν μόνον όπως περιγράφεται και για τους αναφερόμενους τομείς χρήσης. Φυλάξτε με ασφάλεια τις οδηγίες χειρισμού και σε περίπτωση μεταβίβασης του προϊόντος παραδώστε μαζί και όλα τα έγγραφα.

2. Περιγραφή της συσκευής (Εικ. 1 - 14)

1. Λαβή μεταφοράς

2. Διακόπτης πίεσης

3. Ταχυσύνδεσμος (ρυθμιζόμενου πεπιεσμένου αέρα)

4. Μανόμετρο (μπορεί να αναγνωσθεί η ρυθμισμένη πίεση)
5. Ρυθμιστής πίεσης
6. Μανόμετρο (για να διαβάζετε την πίεση ρεζερ- βουάρ αέρα)
7. Ταχυσύνδεσμος (μη ρυθμιζόμενου πεπιεσμένου αέρα)
8. Δοχείο πίεσης
9. Πέλμα στήριξης (2x)
10. Τάπα αποστράγγισης για το νερό συμπύκνωσης
11. Τροχός (2x)
12. Τάπα αποστράγγισης λαδιού / Γυαλί παρατήρησης λαδιού
13. Αντλία συμπιεστή
14. Φίλτρο αέρα
15. Πώμα λαδιού
16. Διακόπτης ενεργοποίησης/ απενεργοποίησης
17. Βαλβίδα ασφαλείας
18. Άνοιγμα πλήρωσης λαδιού
19. Βίδα (τροχού)
20. Ροδέλα συναρμογής (τροχού)
21. Ελατηριωτή ροδέλα (τροχού)
22. Παξιμάδι (τροχού)
23. Bída (πέλματος στήριξης)
24. Ροδέλα συναρμογής (πέλματος στήριξης)
25. Παξιμάδι (πέλματος στήριξης)

3. Παραδοτέο υλικό

• 2x φίλτρα αέρα
• 2x πέλματα στήριξης
• 2x τροχοί
• 1x υλικά συναρμολόγησης
• 1x πώμα λαδιού
• 1x φιάλη λαδιού
• 1x οδηγίες χειρισμού
- Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.
- Απομακρύνετε το υλικό συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον υπάρχουν).
- Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
- Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές κατά τη μεταφορά.
• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.

⚠️ ΠΡΟΣΟΧΗ!

Η συσκευή και τα υλικά συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παιζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

4. Ενδεδειγμένη χρήση

Ο συμπιεστής χρησιμεύει στην παραγωγή πεπιεσμένου αέρα για εργαλεία πεπιεσμένου αέρα που μπορούν να λειτουργήσουν με ποσότητα αέρα έως περ. 272 l/min (π.χ. πιστόλι φουσκώματος ελαστικών, πιστόλι φυσήματος και πιστόλι βαφής).

Ο συμπιεστής επιτρέπεται να λειτουργεί μόνο σε ξη- ρούς και καλά αεριζόμενους εσωτερικούς χώρους.

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο όπως προβλέπεται. Κάθε χρήση πέραν αυτής θεωρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προκαλούμενες από αυτή τη χρήση, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής.

'Εχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

5. Υποδείξεις ασφαλείας

Δ Προσοχή! Κατά τη χρήση ηλεκτρικών εργαλείων πρέπει να τηρείτε τα εξής βασικά μέτρα ασφαλείας, για προστασία από ηλεκτροπληξία και από κίνδυνο τραυματισμού και πυρκαγιάς. Διαβάστε όλες αυτές τις υποδείξεις πριν χρησιμοποιήσετε αυτό το ηλεκτρικό εργαλείο και φυλάξτε καλά τις υποδείξεις ασφαλείας.

Δ Προσοχή! Κατά τη χρήση αυτού του συμπιεστή πρέπει να τηρείτε τα εξής βασικά μέτρα ασφαλείας, για προστασία από κίνδυνο ηλεκτροπληξίας, τραυματισμού και φωτιάς.

Διαβάστε και λάβετε υπόψη σας αυτές τις υποδείξεις, πριν χρησιμοποιήσετε τη συσκευή

Ασφάλεια κατά την εργασία

1. Διατηρείτε την περιοχή εργασίας σας σε τάξη

- Η ακαταστασία στην περιοχή εργασίας μπορεί να έχει ως συνέπεια ατυχήματα.

1. Λαμβάνετε υπόψη τις επιδράσεις από το περι- βάλλον

- Μη εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή.

- Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε περι- βάλλον με υγρασία ή νερό. Κίνδυνος από ηλε- κτροπληξία!

- Φροντίζετε για καλό φωτισμό του χώρου εργασίας.

- Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος φωτιάς και έκρηξης.

1. Προστατεύετε τον εαυτό σας από ηλεκτροπληξία

- Αποφεύγετε την επαφή του σώματός σας με γει- ωμένα μέρη (π.χ. σωλήνες, σώματα καλοριφέρ, ηλεκτρικές κουζίνες, ψυκτικές συσκευές)

1. Κρατάτε μακριά τα παιδιά!

- Μην αφήνετε άλλα άτομα να αγγίζουν το εργαλείο και το καλώδιο, κρατάτε τα μακριά από την περιοχή εργασίας.

1. Φυλάσσετε τα μη χρησιμοποιούμενα ηλεκτρικά εργαλεία

- Τα μη χρησιμοποιούμενα ηλεκτρικά εργαλεία πρέπει να αποτίθενται σε ένα μέρος ξηρό, σε θέση που είναι ψηλά ή κλειδωμένη, μακριά από παιδιά.

1. Μην καταπονείτε υπερβολικά το ηλεκτρικό εργα- λείο σας

- Εργάζεστε καλύτερα και με μεγαλύτερη ασφά- λεια στην προβλεπόμενη περιοχή ισχύος.

1. Φοράτε κατάλληλο ρουχισμό

- Μη φοράτε φαρδιά ρούχα ή κοσμήματα, θα μπο- ρούσαν να πιαστούν από κινητά μέρη.

- Σε περίπτωση υπαίθριων εργασιών συνιστώνται λαστιχένια γάντια και αντιολισθητικά υποδήματα.

- Αν έχετε μακριά μαλλιά, φοράτε δίχτυ μαλλιών.

1. Μη χρησιμοποιείτε το καλώδιο για σκοπούς για τους οποίους δεν προορίζεται

- Μη χρησιμοποιείτε το καλώδιο, για να τραβήξετε το φις από την πρίζα. Προστατέψτε το καλώδιο από θερμότητα, λάδια και αιχμηρές ακμές.

1. Φροντίζετε με επιμέλεια τα εργαλεία σας

- Διατηρείτε τον συμπιεστή καθαρό, για να εργάζεστε καλά και με ασφάλεια.

- Τηρείτε τους κανονισμούς συντήρησης.

- Ελέγχετε τακτικά το καλώδιο σύνδεσης του ηλεκτρικού εργαλείου, και σε περίπτωση ζημιάς αναθέστε την αντικατάστασή του από πιστοποιημένο και εξειδικευμένο τεχνικό.

- Ελέγχετε τακτικά τα καλώδια επέκτασης και αντι- καθιστάτε τους αν έχουν υποστεί ζημιά.

1. Αφαιρείτε το φις από την πρίζα

- Σε περίπτωση μη χρησιμοποίησης του ηλεκτρικού εργαλείου, πριν τη συντήρηση και κατά την αλλαγή εργαλείων όπως π.χ. λεπίδας πριονιού, τρυπανιού, κοπτικού φρέζας.

1. Να αποφεύγετε αθέλητη έναρξη λειτουργίας

- Βεβαιωθείτε ότι ο διακόπτης είναι απενεργοποιημένος κατά τη σύνδεση του φις στην πρίζα.

1. Χρησιμοποιείτε καλώδιο επέκτασης κατάλληλο για εξωτερικό χώρο

- Σε εξωτερικούς χώρους να χρησιμοποιείτε καλώδιο επέκτασης που είναι εγκεκριμένο και κατάλληλα επισημασμένο για αυτή τη χρήση.

- Να χρησιμοποιείτε μπαλαντέζες μόνον αφού έχετε ξετυλίξει πλήρως το καλώδιο.

1. Na είστε πάντα προσεκτικοί

- Προσέχετε κάθε σας ενέργεια. Να εκτελείτε τις εργασίες βάσει της λογικής. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν δεν έχετε αυτοσυγκέντρωση.

1. Ελέγξτε το ηλεκτρικό εργαλείο για τυχόν ζημιές

- Πριν την περαιτέρω χρήση του ηλεκτρικού εργα- λείου πρέπει να εξεταστούν οι προστατευτικές διατάξεις ή τα μέρη που έχουν ελαφρές ζημιές, για την άψογη και ενδεδειγμένη λειτουργία τους.

- Ελέγξτε ότι λειτουργούν απρόσκοπτα και δεν κολλάνε τα κινούμενα μέρη, ή αν υπάρχουν εξαρτήματα που έχουν υποστεί ζημιά. Όλα τα εξαρτήματα πρέπει να είναι σωστά εγκατεστημένα και να εκπληρώνουν όλες τις προϋποθέσεις για να εξασφαλίζεται η απρόσκοπτη λειτουργία του ηλεκτρικού εργαλείου.

- Προστατευτικές διατάξεις και εξαρτήματα που έχουν υποστεί ζημιά πρέπει να επισκευάζονται ή να αντικαθίστανται όπως προβλέπεται από ένα αναγνωρισμένο και εξειδικευμένο συνεργείο, εφόσον δεν αναφέρεται κάτι διαφορετικό στις οδηγίες χειρισμού.

- Οι διακόπτες που έχουν υποστεί ζημιά πρέπει να αντικαθίστανται από ένα συνεργείο εξυπηρέτησης πελατών.

- Μη χρησιμοποιείτε καλώδια σύνδεσης που πα- ρουσιάζουν βλάβη ή ζημιά.

- Μη χρησιμοποιείτε ηλεκτρικά εργαλεία στα οποία δεν είναι δυνατή η ενεργοποίηση και η απενεργοποίηση του διακόπτη.

1. Αναθέτετε τις επισκευές του ηλεκτρικού εργαλείου σε ειδικευμένο ηλεκτρολόγο

- Αυτό το ηλεκτρικό εργαλείο συμμορφώνεται με τους σχετικούς κανονισμούς ασφαλείας. Επισκευές επιτρέπεται να πραγματοποιούνται μόνο από ειδικευμένο ηλεκτρολόγο με χρήση γνήσιων ανταλλακτικών, διαφορετικά μπορεί να προκύψουν ατυχήματα στον χρήστη.

1. Προσοχή!

- Για τη δική σας ασφάλεια, χρησιμοποιείτε μόνο αξεσουάρ και πρόσθετες συσκευές που ορίζονται στις οδηγίες χειρισμού ή τα οποία συνιστά ή ορίζει ο κατασκευαστής. Η χρήση εργαλείων εργασίας ή αξεσουάρ διαφορετικών από αυτά που συνιστώνται στις οδηγίες χειρισμού ή στον κατάλογο μπορεί να συνεπάγεται κίνδυνο τραυματισμού σας.

1. Θόρυβος

- Κατά τη χρήση του συμπιεστή φοράτε προστα- σία ακοής.

1. Αντικατάσταση του καλωδίου σύνδεσης

- Εάν έχει υποστεί ζημιά το καλώδιο σύνδεσης, πρέπει να αντικατασταθεί από τον κατασκευαστή ή από ειδικευμένο ηλεκτρολόγο, ώστε να αποφευχθούν τυχόν κίνδυνοι. Κίνδυνος από ηλεκτροπληξία

1. Πλήρωση ελαστικών

- Ελέγχετε την πίεση ελαστικού αμέσως μετά την πλήρωση, χρησιμοποιώντας ένα κατάλληλο μανόμετρο, π.χ. σε ένα πρατήριο καυσίμων.

1. Οδικά μεταφερόμενοι συμπιεστές σε λειτουργία εργοταξίου

- Προσέχετε ώστε όλοι οι εύκαμπτοι σωλήνες και τα εξαρτήματα σύνδεσης που χρησιμοποιούνται να είναι κατάλληλα για την ανώτατη επιτρεπόμενη πίεση του συμπιεστή.

1. Θέση εγκατάστασης

- Εγκαταστήστε τον συμπιεστή πάνω σε μια ορίζόντια επιφάνεια.

1. Σε περίπτωση πιέσεων πάνω από τα 7 bar, συνιστάται να εξοπλίσετε τους εύκαμπτους σωλήνες τροφοδοσίας με ένα σχοινί ασφαλείας, π.χ. με ένα συρματόσχοινο.

2. Αποφεύγετε τις έντονες καταπονήσεις στο σύστημα γραμμών, χρησιμοποιώντας εύκαμπτες συνδέσεις εύκαμπτων σωλήνων, για να αποφεύγετε θέσεις τσακίσματος.

3. Χρησιμοποιείτε ένα ρελέ προστασίας από ρεύμα διαρροής το οποίο έχει ονομαστικό ρεύμα ενεργοποίησης 30 mA ή μικρότερο. Η χρήση ενός ρελέ προστασίας από ρεύμα διαρροής μειώνει τον κίνδυνο ηλεκτροπληξίας.

Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.

ΠΡΟΣΘΕΤΕΣ ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

Λαμβάνετε υπόψη σας τις αντίστοιχες Οδηγίες χρήσης των εκάστοτε εργαλείων πεπιεσμένου αέρα / προσαρτημένων συσκευών πεπιεσμένου αέρα! Πρέπει επιπλέον να λαμβάνονται υπόψη οι παρακάτω γενικές υποδείξεις:

Υποδείξεις ασφαλείας για την εργασία με πεπιε- σμένο αέρα και πιστόλια φυσήματος

• Προσέχετε για επαρκή απόσταση από το προϊόν, ωστόσο τουλάχ. 2,50 m, και κρατάτε μακριά από τον συμπιεστή τα εργαλεία πεπιεσμένου αέρα / τις προσαρτημένες συσκευές πεπιεσμένου αέρα κατά τη διάρκεια της λειτουργίας τους.
• Η αντλία συμπιεστή και οι αγωγοί φθάνουν σε υψηλή θερμοκρασία κατά τη λειτουργία. Οι επαφές με αυτά τα στοιχεία επιφέρουν εγκαύματα.
• Ο αέρας που αναρροφάται από τον συμπιεστή πρέπει να διατηρείται απαλλαγμένος από προσμίξεις ουσιών που μπορούν στην αντλία συμπιεστή να επιφέρουν φωτιές ή εκρήξεις.
• Κατά το άνοιγμα της σύνδεσης εύκαμπτου σωλήνα κρατάτε σταθερά με το χέρι το εξάρτημα σύνδεσης στον εύκαμπτο σωλήνα.
• Έτοι αποφεύγετε τραυματισμούς από τυχόν πλατάγισμα του εύκαμπτου σωλήνα.
  • Φοράτε προστατευτικά γυαλιά και μάσκα προστασίας της αναπνοής κατά τις εργασίες με το πιστόλι πεπιεσμένου αέρα. Οι σκόνες είναι επιβλαβείς για την υγεία! Υπάρχει πιθανότητα πρόκλησης τραυματισμών από ξένα σώματα και σώματα που παρασύρονται από το φύσημα.
• Μη φυσάτε με το πιστόλι φυσήματος προς άτομα ή ρουχισμό που έχει φορεθεί στο σώμα. Κίνδυνος τραυματισμού!

Υποδείξεις ασφαλείας κατά τη χρήση προσαρτημένων συσκευών ψεκασμού τύπου πίδακα ή λεπτών σταγονιδίων (π.χ. ψεκασμού χρωμάτων):

• Κατά την πλήρωση, κρατάτε την προσαρτημένη συ- σκευή ψεκασμού μακριά από τον συμπιεστή, για να μην έρθει υγρό σε επαφή με τον συμπιεστή.
• Ποτέ μην ψεκάζετε με την προσαρτημένη συσκευή ψεκασμού (π.χ. ψεκασμού χρωμάτων) προς την κατεύθυνση του συμπιεστή. Η υγρασία μπορεί να προκαλέσει κινδύνους από το ηλεκτρικό ρεύμα!
• Μη χρησιμοποιείτε με τον εξοπλισμό βαφές ή δια- λυτικά με σημείο ανάφλεξης μικρότερο των 55 °C. Κίνδυνος έκρηξης!
• Μη θερμαίνετε βαφές και διαλυτικά. Κίνδυνος έκρηξης!
  • Αν με τον εξοπλισμό χρησιμοποιούνται υγρά επιβλαβή για την υγεία, απαιτούνται για προστασία συσκευές φίλτραρίσματος (μάσκες προσώπου). Επίσης λαμβάνετε υπόψη σας και τις πληροφορίες για μέτρα προστασίας που αναφέρονται από τους κατασκευαστές τέτοιων ουσιών.
• Πρέπει να λαμβάνετε υπόψη σας τα στοιχεία και τις σημάνσεις που βρίσκονται πάνω στις συσκευασίες των υλικών που χρησιμοποιούνται με τον εξοπλισμό. Αν χρειάζεται πρέπει να λαμβάνονται πρόσθετα μέτρα προστασίας, και ειδικά να χρησιμοποιείται κατάλληλος ρουχισμός και μάσκες.
• Κατά τη διάρκεια της διαδικασίας ψεκασμού καθώς και στον χώρο εργασίας δεν επιτρέπεται το κάπνισμα. Κίνδυνος έκρηξης! Ακόμα και οι αναθυμιάσεις των χρωμάτων είναι εύφλεκτες.
• Δεν επιτρέπεται να υπάρχουν ή να χρησιμοποιούνται τζάκια και εστίες μαγειρέματος, γυμνή φλόγα ή μηχανήματα που παράγουν σπινθήρες.
• Δεν επιτρέπεται η φύλαξη ή κατανάλωση τροφίμων και ποτών στον χώρο εργασίας. Οι αναθυμιάσεις των χρωμάτων είναι επιβλαβείς για την υγεία.
• Ο χώρος εργασίας πρέπει να είναι μεγαλύτερος από 30 m³ και πρέπει να διασφαλίζεται επαρκής εναλλαγή του αέρα κατά τον ψεκασμό και το στέγνωμα.
• Μην ψεκάζετε αντίθετα στον άνεμο. Κατά τον ψεκασμό αναφλέξιμων ή επικίνδυνων υλικών λαμβάνετε οπωσδήποτε υπόψη σας τους κανονισμούς των τοπικών αστυνομικών αρχών.
• Μη χρησιμοποιείτε σε συνδυασμό με τον εύκαμπτο σωλήνα πίεσης από PVC μέσα όπως νέφτι, βουτυλική αλκοόλη και μεθυλενοχλωρίδιο. Αυτά τα μέσα καταστρέφουν τον εύκαμπτο σωλήνα πίεσης.
• Η περιοχή εργασίας πρέπει να είναι διαχωρισμένη από τον συμπιεστή, ώστε αυτός να μην μπορεί να έρθει σε άμεση επαφή με το υλικό εργασίας.

Λειτουργία δοχείων πίεσης

• Όποιος χρησιμοποιεί δοχείο πίεσης πρέπει να το διατηρεί σε κανονική κατάσταση, να το χρησιμοποιεί κανονικά, να το επιτηρεί, να πραγματοποιεί χωρίς καθυστέρηση τις αναγκαίες εργασίες σέρβις και
  επισκευών, και να λαμβάνει τα απαιτούμενα μέτρα ασφαλείας ανάλογα με τις εκάστοτε περιστάσεις.
• Οι αρχές εποπτείας μπορούν σε μεμονωμένες πε- ριπτώσεις να διατάξουν απαιτούμενα μέτρα επιτή- ρησης.
• Ένα δοχείο πίεσης δεν επιτρέπεται να χρησιμοποιείται αν παρουσιάζει ελλείψεις από τις οποίες μπορεί να τεθούν σε κίνδυνο οι απασχολούμενοι ή τρίτα άτομα.
• Ελέγχετε το δοχείο πίεσης για σκουριά και ζημιές πριν από κάθε λειτουργία. Δεν επιτρέπεται η λειτουργία του συμπιεστή με δοχείο πίεσης που έχει υποστεί ζημιά ή έχει σκουριά. Σε περίπτωση που διαπιστώσετε ζημιές, απευθυνθείτε στο συνεργείο εξυπηρέτησης πελατών.

Φυλάξτε προσεκτικά τις υποδείξεις ασφαλείας.

6. Τεχνικά χαρακτηριστικά

Σύνδεση ρεύματος	230 V / 50 Hz
Ισχύς κινητήρα	2200 W
Τρόπος λειτουργίας	S1
Αριθμός στροφών συμπιεστή	2850 min ^1
Όγκος δοχείου πίεσης (σε λίτρα)	50
Πίεση λειτουργίας	περ. 8 bar
Θεωρ. ισχύς αναρρόφησης	περ. 412 l/min
Θεωρ. ισχύς εξόδου	περ. 272 l/min
Βαθμός προστασίας	IP32
Βάρος συσκευής	περ. 41 kg
Λάδι (15W 40)	περ. 0,25 l
Μέγ. υψόμετρο εγκατάστασης(από την επιφάνεια της θάλασ-σας)	1000 m

Με την επιφύλαξη τεχνικών τροποποιήσεων!

Οι τιμές εκπομπών θορύβου προσδιορίστηκαν βάσει του προτύπου EN ISO 3744.

Φοράτε προστασία ακοής.

Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής.

Δ Προειδοποίηση: Ο θόρυβος μπορεί να έχει σο- βαρές επιπτώσεις στην υγεία σας. Αν ο θόρυβος του μηχανήματος υπερβαίνει τα 85 dB (A), να φοράτε κα- τάλληλη προστασία ακοής.

Στάθμη ηχητικής ισχύος L_wA	93 dB
Στάθμη ηχητικής πίεσης L_pA	71,2 dB
Αβεβαιότητα K_wA/pA	2,03 dB

7. Πριν από τη θέση σε λειτουργία

• Βεβαιωθείτε πριν από τη σύνδεση ότι συμφωνούν τα στοιχεία στην πινακίδα τύπου με τα στοιχεία του δικτύου τροφοδοσίας.
  • Πριν τη πρώτη θέση σε λειτουργία απομακρύνετε το πώμα μεταφοράς (Β) και γεμίστε το περίβλημα αντλίας συμπιεστή με λάδι, όπως περιγράφεται στο σημείο 8.4.
• Ελέγξτε τη συσκευή για ζημίες κατά τη μεταφορά. Αναφέρετε τυχόν ζημίες άμεσα στη μεταφορική εταιρεία που παρέδωσε τον συμπιεστή.
• Η εγκατάσταση του συμπιεστή πρέπει να γίνει κοντά στον εξοπλισμό κατανάλωσης του αέρα.
• Πρέπει να αποφεύγετε μεγάλου μήκους αγωγούς αέρα και μεγάλου μήκους καλώδια τροφοδοσίας (καλώδιο επέκτασης).
• Προσέχετε ο αναρροφούμενος αέρας να είναι ξηρός και απαλλαγμένος από σκόνη.
• Μην εγκαταστήσετε τον συμπιεστή σε χώρο με υγρασία ή νερό.
  • Η λειτουργία του συμπιεστή επιτρέπεται μόνο σε κατάλληλους χώρους (καλά αεριζόμενους, θερμοκρασία περιβάλλοντος +5 °C έως 40 °C). Στον χώρο δεν επιτρέπεται να υπάρχουν σκόνες, οξέα, ατμοί, εκρηκτικά ή εύφλεκτα αέρια.
• Ο συμπιεστής είναι κατάλληλος για χρήση σε ξη- ρούς χώρους. Δεν επιτρέπεται η χρήση σε περιοχές όπου γίνεται χρήση ψεκαζόμενου νερού.
  • Πριν τη θέση σε λειτουργία πρέπει να ελέγξετε τη στάθμη λαδιού μέσα στην αντλία συμπιεστή.
• Ο συμπιεστής επιτρέπεται να χρησιμοποιείται σε εξωτερικούς χώρους μόνο σύντομα, σε ξηρές συνθήκες περιβάλλοντος.
• Ο συμπιεστής πρέπει να διατηρείται πάντα στεγνός και δεν επιτρέπεται να παραμένει σε υπαίθριο χώρο μετά την εργασία.

8. Τοποθέτηση και χειρισμός

Προσοχή!

Πριν από τη θέση σε λειτουργία, συναρμολογήστε οπωσδήποτε πλήρως τη συσκευή!

Για την εγκατάσταση χρειάζεστε:

- 2x γερμανικά κλειδιά 17 mm (δεν περιλαμβάνονται στο παραδοτέο υλικό)

- 2x γερμανικά κλειδιά 14 mm (δεν περιλαμβάνονται στο παραδοτέο υλικό)

8.1 Εγκατάσταση των τροχών (Εικ. 5)

- Εγκαταστήστε τους παρεχόμενους τροχούς (11) όπως δείχνει η εικόνα.

8.2 Εγκατάσταση του πέλματος στήριξης (2x) (Eικ. 6)

- Εγκαταστήστε το παρεχόμενο πέλμα στήριξης (2x) όπως δείχνει η εικόνα.

8.3 Εγκατάσταση του φίλτρου αέρα (2x) (Εικ. 7, 8)

- Αφαιρέστε το πώμα μεταφοράς (Α) και βιδώστε κα- λά το φίλτρο αέρα (14) στη συσκευή.

8.4 Αντικατάσταση του καπακιού μεταφοράς (Β) (Εικ. 9, 10)

- Αφαιρέστε το καπάκι μεταφοράς (Β) του ανοίγμα- τος πλήρωσης λαδιού (18).

- Προσθέστε το παρεχόμενο λάδι συμπιεστή στο περίβλημα αντλίας συμπιεστή και τοποθετήστε το παρεχόμενο πώμα λαδιού (15) στο άνοιγμα πλήρωσης λαδιού (18).

8.5 Σύνδεση ρεύματος

- Ο συμπιεστής διαθέτει ένα καλώδιο ρεύματος δικτύου με φις σούκο. Μπορεί να συνδεθεί σε οποιαδήποτε πρίζα σούκο 230 V\~ 50 Hz που προστατεύεται με ασφάλεια 16 A.

- Πριν τη θέση σε λειτουργία, προσέξτε η τάση δικτύου ρεύματος να συμφωνεί με την τάση λειτουργίας και με την ισχύ του μηχανήματος που αναφέρονται στην πινακίδα στοιχείων.

• Τα μεγάλου μήκους καλώδια τροφοδοσίας, καθώς και επτεκτάσεις, μπαλαντέζες κλπ. προκαλούν πτώση τάσης και μπορεί να εμποδίσουν την έναρξη λειτουργίας του κινητήρα.

- Σε χαμηλές θερμοκρασίες κάτω από τους +5 °C η έναρξη λειτουργίας του κινητήρα κινδυνεύει από δυσκολία κίνησης.

8.6 Διακόπτης ενεργοποίησηςαπενεργοποίησης (Εικ. 2)

- Για να ενεργοποίησετε τον συμπιεστή τραβήξτε προς τα πάνω τον διακόπτη ενεργοποίησης/ απενεργοποίησης (16). Για την απενεργοποίηση πιέστε τον διακόπτη ενεργοποίησης/ απενεργοποίησης προς τα κάτω.

8.7 Ρύθμιση πίεσης: (Εικ. 1, 3)

- Με τον ρυθμιστή πίεσης (5) ρυθμίζεται η πίεση που φαίνεται στο μανόμετρο (4).

- Η λήψη της ρυθμισμένης πίεσης είναι εφικτή μέσω του ταχυσυνδέσμου (3).

- Στο μανόμετρο (6) μπορείτε να διαβάσετε την πίεση ρεζερβουάρ αέρα.

• Η λήψη της πίεσης ρεζερβουάρ αέρα είναι εφικτή μέσω του ταχυσυνδέσμου (7).

8.8 Ρύθμιση του διακόπτη πίεσης (Εικ. 1)

- Ο διακόπτης πίεσης (2) έχει ρυθμιστεί από το εργοστάσιο.

Πίεση ενεργοποίησης περ. 6 bar Πίεση απενεργοποίησης περ. 8 bar

8.9 Θερμικός διακόπτης προστασίας

Ο θερμικός διακόττης προστασίας είναι ενσωματωμένος στη συσκευή.

Σε περίπτωση που ενεργοποιηθεί ο θερμικός διακό- πτης προστασίας, προχωρήστε ως εξής:

- Αποσυνδέστε το φις ρευματοληψίας από την πρίζα.

• Περιμένετε περίπου δύο έως τρία λεπτά.

• Συνδέστε πάλι τη συσκευή στην πρίζα.

- Αν δεν ξεκινήσει η συσκευή, επαναλάβετε τη διαδικασία.

- Αν και πάλι δεν ξεκινήσει η συσκευή, απενεργοποίηστε τη συσκευή με τον διακόπτη ενεργοποίησης/ απενεργοποίησης (16) και ενεργοποίηστε την πάλι.

- Αν έχετε ακολουθήσει όλα τα παραπάνω βήματα και ωστόσο η συσκευή δεν λειτουργεί, επικοινωνήστε με το σέρβις μας.

9. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδε- θεί ώστε να είναι έτοιμος για λειτουργία. Η σύν- δεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέ- κτασης που χρησιμοποιείται πρέπει να συμμορ- φώνονται με αυτές τις προδιαγραφές.

Κατά την εργασία με προσαρτημένες συσκευές ψε- κασμού είτε πίδακα είτε λεπτών σταγονιδίων καθώς και για την προσωρινή χρήση σε υπαίθριο χώρο, η συσκευή πρέπει απαραίτητα να συνδέεται μέσω ενός ρελέ προστασίας από ρεύμα διαρροής το οποίο έχει ονομαστικό ρεύμα ενεργοποίησης 30 mA ή μικρότερο.

Σημαντικές υποδείξεις

Σε περίπτωση υπερφόρτωσης του κινητήρα, διακόπτεται αυτόματα η λειτουργία του. Μετά από κάποιο χρόνο ψύξης (μεταβλητής διάρκειας) ο κινητήρας μπορεί να ενεργοποιηθεί πάλι.

Ζημιά στο καλώδιο ηλεκτρικής σύνδεσης.

Στα καλώδια σύνδεσης συχνά προκύπτουν ζημιές στη μόνωση.

Οι σχετικές αιτίες μπορεί να είναι:

• σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.
• θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.
• σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από το καλώδιο σύνδεσης.
• ζημιές στη μόνωση λόγω τραβήγματος του φις από την πρίζα.
  • ρωγμές λόγω γήρανσης της μόνωσης.
  Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημιών στη μόνωση αποτελούν κίνδυνο για τη ζωή.

Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος. Τα καλώδια σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με χαρακτηρισμό "H05VV-F".

Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύ- που πάνω στο καλώδιο σύνδεσης.

Μοτέρ εναλλασσόμενου ρεύματος:

• Η τάση δικτύου ρεύματος πρέπει να είναι 230 V\~.
• Τα καλώδια επέκτασης μήκους έως 25 m πρέπει να έχουν διατομή 1,5 τετραγωνικού χιλιοστού.

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλεκτρολόγο. Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής στοι- χεία:

• Τύπος ρεύματος του κινητήρα
- Στοιχεία της πινακίδας τύπου του μηχανήματος
• Στοιχεία της πινακίδας τύπου του κινητήρα

10. Καθαρισμός, συντήρηση και απο- θήκευση

⚠️ Προσοχή!

Πριν από οποιαδήποτε εργασία καθαρισμού και συντήρησης αποσυνδέετε το φις ρευματοληψίας από την πρίζα! Κίνδυνος τραυματισμού από ηλεκτροπληξία!

⚠️ Προσοχή!

Περιμένετε να έχει κρυώσει πλήρως η συσκευή! Κίνδυνος εγκαύματος!

⚠️ Προσοχή!

Πριν από οποιαδήποτε εργασία καθαρισμού και συντήρησης πρέπει να απαλλάξετε τη συσκευή από πίεση! Κίνδυνος τραυματισμού!

10.1 Καθαρισμός

• Διατηρείτε τη συσκευή όσο το δυνατόν πιο απαλ- λαγμένη από σκόνη και ακαθαρσίες. Σκουπίστε τη συσκευή με ένα καθαρό πανί ή φυσήξτε την με πε- πιεσμένο αέρα χαμηλής πίεσης.
- Συνιστούμε να καθαρίζετε τη συσκευή άμεσα μετά από κάθε χρήση.
- Καθαρίζετε τη συσκευή τακτικά με ένα ελαφρά υγρό πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε καθαριστικά ή διαλυτικά, γιατί θα μπορούσαν να προσβάλουν τα πλαστικά μέρη της συσκευής. Προσέχετε να μην μπορέσει να εισχωρήσει νερό στο εσωτερικό της συσκευής.
- Ο εύκαμπτος σωλήνας και τα εργαλεία ψεκασμού πρέπει να αποσυνδεθούν πριν τον καθαρισμό του συμπιεστή. Ο συμπιεστής δεν επιτρέπεται να καθαρίζεται με νερό, διαλυτικά κλπ.

10.2 Συντήρηση του δοχείου πίεσης (Εικ. 1) ⚠️ Προσοχή!

Για να διατηρείται συνεχώς η καλή κατάσταση του δοχείου πίεσης (8) πρέπει μετά από κάθε λειτουργία να αδειάζετε το νερό συμπύκνωσης ανοίγοντας την τάπα αποστράγγισης (10).

Προηγουμένως ελευθερώστε την πίεση ρεζερβουάρ αέρα (βλ. 10.7.1).

Η τάπα αποστράγγισης ανοίγει με περιστροφή της αριστερόστροφα (όπως φαίνεται από την κάτω πλευρά του συμπιεστή προς τη βίδα), ώστε να μπορεί να τρέξει όλο το νερό συμπύκνωσης έξω από το δοχείο πίεσης. Κατόπιν κλείστε πάλι την τάπα αποστράγγισης (περιστρέφοντάς τη δεξιόστροφα). Ελέγχετε το δοχείο πίεσης για σκουριά και ζημιές πριν από κάθε λειτουργία.

Δεν επιτρέπεται η λειτουργία του συμπιεστή με δοχείο πίεσης που έχει υποστεί ζημιά ή έχει σκουριά. Σε περίπτωση που διαπιστώσετε ζημιές, απευθυνθείτε στο συνεργείο εξυπηρέτησης πελατών.

⚠️ Προσοχή!

Το νερό συμπύκνωσης από το δοχείο πίεσης περιέχει κατάλοιπα λαδιού. Απορρίψτε το νερό συμπύκνωσης με τρόπο φιλικό προς το περιβάλλον σε κατάλληλη θέση συλλογής.

10.3 Βαλβίδα ασφαλείας (Εικ. 1, 3)

Η βαλβίδα ασφαλείας (17) έχει ρυθμιστεί στη μέγιστη επιτρεπόμενη πίεση του δοχείου πίεσης. Δεν επιτρέπεται να αλλάξετε τη ρύθμιση της βαλβίδας ασφαλείας ή να αφαιρέσετε την ασφάλεια σύνδεσης (17.2) ανάμεσα στο παξιμάδι εξόδου (17.1) και το καπάκι του (17.3).

Για να λειτουργήσει σωστά η βαλβίδα ασφαλείας σε περίπτωση ανάγκης, πρέπει να ενεργοποιείται κάθε 30 ώρες λειτουργίας και τουλάχιστον 3 φορές το έτος. Περιστρέψτε το διάτρητο παξιμάδι εξόδου (17.1) αριστερόστροφα για να ανοίξει και κατόπιν τραβήξτε με το χέρι το στέλεχος της βαλβίδας πάνω από το διάτρητο παξιμάδι εξόδου (17.1) προς τα έξω, για να ανοίξετε την έξοδο της βαλβίδας ασφαλείας. Τότε η βαλβίδα επιπρέπει την έξοδο αέρα με χαρακτηριστικό ήχο. Κατόπιν σφίξτε πάλι το παξιμάδι εξόδου περιστρέφοντάς το δεξιόστροφα.

10.4 Τακτικός έλεγχος της στάθμης λαδιού (Εικ. 11)

Τοποθετήστε τον συμπιεστή σε μια επίπεδη, οριζόντια επιφάνεια.

Η στάθμη λαδιού πρέπει να είναι ανάμεσα στις ενδείξεις MAX και MIN στον υαλοδείκτη στάθμης λαδιού (12).

Αλλαγή λαδιού: Συνιστώμενο λάδι: SAE 15W 40 ή ισο- δύναμο.

Το λάδι πρώτης πλήρωσης πρέπει να αλλαχτεί μετά από 10 ώρες λειτουργίας. Στη συνέχεια πρέπει κάθε 50 ώρες λειτουργίας να αποστραγγίζεται το λάδι και να προστίθεται νέο.

10.5 Αλλαγή λαδιού (Εικ. 1, 10, 11)

Απενεργοποιήστε τον κινητήρα και αποσυνδέστε το φις ρευματοληψίας από την πρίζα. Αφαιρέστε το πώμα λαδιού (15). Αφού έχει εκτονωθεί τυχόν υπάρ- χουσα πίεση αέρα, μπορείτε να ξεβιδώσετε την τάπα αποστράγγισης λαδιού (12) στην αντλία συμπιεστή (13).

Για να μην τρέξει ανεξέλεγκτα το λάδι, κρατήστε από κάτω ένα μικρό έλασμα εκτροπής του λαδιού και συλλέξτε το λάδι σε ένα δοχείο. Αν δεν τρέξει έξω όλο το λάδι, συνιστούμε να γείρετε λίγο τον συμπιεστή. Αφού έχει τρέξει έξω το λάδι, τοποθετήστε πάλι την τάπα αποστράγγισης λαδιού (12).

Απορρίψτε το χρησιμοποιημένο λάδι σε μια κατάλλη- λη θέση συλλογής μεταχειρισμένου λαδιού.

Για να προσθέσετε τη σωστή ποσότητα λαδιού, προσέξτε να είναι τοποθετημένος ο συμπιεστής σε μια οριζόντια επιφάνεια. Προσθέστε το νέο λάδι στο άνοιγμα πλήρωσης λαδιού (18), μέχρι η στάθμη λαδιού να φθάσει στη μέγιστη επιτρεπόμενη. Αυτή επισημαίνεται από μια κόκκινη κουκκίδα στο γυαλί παρατήρησης λαδιού (12) (Εικ. 11). Ποτέ μην υπερβαίνετε τη μέγιστη ποσότητα πλήρωσης.

Η υπερβολική πλήρωση μπορεί να έχει σαν συνέπεια ζημιά στη συσκευή. Εισάγετε πάλι το πώμα λαδιού (15) στο άνοιγμα πλήρωσης λαδιού (18).

10.6 Καθαρισμός του φίλτρου αναρρόφησης (Εικ. 3, 12, 13)

Το φίλτρο αναρρόφησης αποτρέπει την εισρόφηση σκόνης και ακαθαρσιών. Αυτό το φίλτρο είναι απαραίτητο να καθαρίζεται τουλάχιστον κάθε 300 ώρες λειτουργίας. Ένα φραγμένο φίλτρο αναρρόφησης μειώνει σημαντικά την ισχύ του συμπιεστή.

Αφαιρέστε το φίλτρο αναρρόφησης (2x) ανοίγοντας τη βίδα (E).

Κατόπιν σφίξτε το καπάκι φίλτρου (D). Τώρα μπορείτε να αφαιρέσετε το φίλτρο αέρα (F).

Χτυπήστε προσεκτικά το φίλτρο αέρα, το καπάκι φίλτρου και το περίβλημα φίλτρου, για να απομακρύνετε τυχόν ρύπους.

Αυτά τα δομικά μέρη πρέπει κατόπιν να τα φυσήξετε με πεπιεσμένο αέρα (περ. 3 bar) και να τα εγκαταστήσετε πάλι με την αντίστροφη σειρά ενεργειών.

10.7 Αποθήκευση

⚠️ Προσοχή!

Αποσυνδέστε το φις ρευματοληψίας από την πρίζα και εξαερώστε τη συσκευή και όλα τα συνδεδεμένα εργαλεία πεπιεσμένου αέρα. Σταματήστε τη λειτουργία του συμπιεστή με τρόπο ώστε να μην μπορεί να τεθεί σε λειτουργία από μη εξουσιοδοτημένα άτομα.

⚠️ Προσοχή!

Η φύλαξη του συμπιεστή πρέπει να γίνεται σε πε- ριβάλλον ξηρό όπου δεν έχουν πρόσβαση αναρ- μόδια άτομα. Μην έχετε τον συμπιεστή υπό γωνία, να τον φυλάσσετε πάντα σε όρθια θέση! Μπορεί να τρέξει έξω λάδι!

10.7.1 Εκτόνωση της υπερπίεσης

Εκτονώστε την υπερτίεση από τον συμπιεστή απενεργοποιώντας τον συμπιεστή και καταναλώνοντας τον πεπιεσμένο αέρα που παραμένει στο δοχείο πίεσης, π.χ. χρησιμοποιώντας ένα εργαλείο πεπιεσμένου αέρα σε λειτουργία χωρίς φορτίο ή ένα πιστόλι φυσήματος.

10.8 Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Αναλώσιμα*: Φίλτρο αέρα

* δεν περιλαμβάνεται απαραίτητα στο παραδοτέο υλικό!

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτεί- τε από το κέντρο σέρβις της εταιρείας μας. Για τον σκο- πό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

11. Απόρριψη και ανακύκλωση

Υποδείξεις για τη συσκευασία

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Παρακαλούμε να απορρίψετε τη συσκευασία με τρόπο φιλικό προς το περιβάλλον.

Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG)

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέγονται ή να απορρίπτονται ξεχωριστά!

- Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζόμενες μπαταρίες που δεν είναι σταθερά εγκατεστημένες στην παλαιά συσκευή, πρέπει πριν την παράδοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.

- Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.

- Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!

- Το σύμβολο διαγραμμένου κάδου απορρίμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις:

- Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές) - Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμπο- ροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά.

- Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατοστών μπορείτε να τις παραδώσετε στον κατασκευαστή, χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής στην περιοχή σας.

- Περαιτέρω συμπληρωματικούς όρους παραλαβής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυπηρέτησης πελατών.

- Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν παραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

- Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται σε χώρες της Ευρωπαϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

12. Αντιμετώπιση προβλημάτων

Σχετικά με τις δυνατότητες απόρριψης της συσκευής στο τέλος της ωφέλιμης ζωής της μπορείτε να ενημερωθείτε από τις τοπικές ή δημοτικές σας αρχές.

Καύσιμα και λάδια

• Πριν την απόρριψη της συσκευής πρέπει να εκκενωθούν το ρεζερβουάρ καυσίμου και το δοχείο λαδιού κινητήρα!
• Το καύσιμο και το λάδι κινητήρα δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά πρέπει να συλλέγονται ή να απορρίπτονται ξεχωριστά!
  • Τα κενά δοχεία λαδιού και δοχεία καυσίμου πρέπει να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον.

Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης
Ο συμπιεστής δεν λειτουργεί.	Δεν υπάρχει τάση δικτύου ρεύματος.	Ελέγξτε το καλώδιο, το φις ρευματοληψίας, την ασφάλεια και την πρίζα.
	Η τάση δικτύου ρεύματος είναι υπερβολικά χαμηλή.	Αποφεύγετε τα μεγάλου μήκους καλώδια επέκτασης.Χρησιμοποιείτε καλώδιο επέκτασης με επαρκή διατομή αγωγών.
	Η εξωτερική θερμοκρασία είναι υπερβολικά χαμηλή.	Μη χρησιμοποιείτε τον εξοπλισμό σε εξωτερική θερμοκρασία μικρότερη από +5°C.
	Ο κινητήρας υπερθερμαίνεται.	Αφήστε τον κινητήρα να κρυώσει, αν χρειάζεται εξαλείψτε την αιτία της υπερθέρμανσης.
Ο συμπιεστής λειτουργεί, αλλά δεν υπάρχει πίεση.	Μη στεγανή βαλβίδα ασφαλείας (17).	Αντικαταστήστε τη βαλβίδα ασφαλείας (17).
	Έχουν καταστραφεί στεγανοποιητικά.	Ελέγξτε τα στεγανοποιητικά, αναθέστε σε εξειδικευμένο συνεργείο την αντικατάσταση των στεγανοποιητικών που έχουν υποστεί ζημιά.
	Μη στεγανή τάπα αποστράγγισης για νερό συμπύκνωσης (10).	Σφίξτε συμπληρωματικά τη βίδα με το χέρι.Ελέγξτε το στεγανοποιητικό πάνω στη βίδα, αντικαταστήστε το αν χρειάζεται.
Ο συμπιεστής λειτουργεί, εμφανίζεται πίεση στο μανόμετρο, ωστόσο τα εργαλεία δεν λειτουργούν.	Μη στεγανές στεγανοποιήσεις εύκαμπτου σωλήνα.	Ελέγξτε και αν χρειάζεται αντικαταστήστε τον εύκαμπτο σωλήνα πεπιεσμένου αέρα και τα εργαλεία.
	Μη στεγανός ταχυσύνδεσμος.	Ελέγξτε τον ταχυσύνδεσμο, αν χρειάζεται αντικαταστήστε τον.
	Έχει ρυθμιστεί πολύ χαμηλή πίεση στον ρυθμιστή πίεσης (5).	Ανοίξτε κι άλλο τον ρυθμιστή πίεσης.

Εμφανών ελαττωμάτων που πρέπει να κοινοποιούνται εντός 8 ημερών από την παραλαβή των εμπορευμάτων. Διαφορετικά, τα δικαιώματα buyerís της αξίωσης λόγω τέτοιων ελαττωμάτων ακυρωθεί. Εγγυόμαστε για τις μηχανές μας σε περίπτωση κατάλληλη θεραπεία για το χρόνο της εκ του νόμου περιόδου εγγύησης από την παράδοση με τέτοιο τρόπο ώστε να αντικαταστήσει οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδειγμένα θα αχρηστευτεί λόγω ελαττωματικού υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο. Όσον αφορά τα τμήματα που δεν έχουν κατασκευαστεί από εμάς έχουμε μόνο εγγυάται εφόσον έχουμε το δικαίωμα να τις αξιώσεις εγγύησης έναντι των προμηθευτών. Τα έξοδα για την εγκατάσταση των νέων τμημάτων θα πρέπει να βαρύνουν τον αγοραστή. Πρέπει να αποκλείεται η ακύρωση της πώλησης ή η μείωση της πιμής αγοράς, καθώς και οποιεσδήποτε άλλες αξιώσεις για αποζημίωση. Η λεπίδα πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση.

Garanti TR
