HC 52dc - Kompresorius SCHEPPACH - Nemokama naudojimo instrukcija

Techninės savybės	Stūmoklinis kompresorius, variklio galia 2,5 kW, didžiausias slėgis 8 barai, oro srautas 250 L/min.
Naudojimas	Idealus rankdarbiams, pripūtimui, dažymui ir pneumatinės įrangos maitinimui.
Priežiūra ir remontas	Reguliariai tikrinkite alyvos lygį, valykite oro filtrą ir išleiskite vandens rezervuarą.
Saugumas	Naudokite apsauginius akinius, neviršykite didžiausio slėgio ir venkite drėgnos aplinkos.
Bendroji informacija	Svoris 40 kg, matmenys 90 x 40 x 80 cm, 2 metų garantija.

Dažnai užduodami klausimai - HC 52dc SCHEPPACH

Kaip paleisti SCHEPPACH HC 52dc kompresorių?

Norėdami paleisti kompresorių, prijunkite jį prie elektros lizdo, patikrinkite, ar rezervuaras tuščias ir ar saugos vožtuvas uždarytas. Tada įjunkite pagrindinį jungiklį.

Ką daryti, jei kompresorius neužsiveda?

Patikrinkite, ar kompresorius tinkamai prijungtas prie veikiančio lizdo. Įsitikinkite, kad maitinimo laidas nėra pažeistas. Taip pat patikrinkite maitinimo saugiklį.

Kodėl kompresorius nepasiekia norimo slėgio?

Tai gali būti dėl oro nuotėkio vamzdžiuose ar jungtyse. Patikrinkite visas jungtis dėl nuotėkio. Taip pat įsitikinkite, kad filtras yra švarus ir reguliatorius veikia tinkamai.

Kaip prižiūrėti SCHEPPACH HC 52dc kompresorių?

Prižiūrėkite kompresorių reguliariai valydami oro filtrą, išleisdami vandenį iš rezervuaro ir tikrindami alyvos lygį, jei jūsų modelis to reikalauja. Taip pat apžiūrėkite vamzdžius ir jungtis dėl nusidėvėjimo požymių.

Ką daryti, jei kompresorius skleidžia neįprastą triukšmą?

Neįprastas triukšmas gali rodyti problemą. Patikrinkite, ar turbinoje nėra svetimų daiktų, ir apžiūrėkite judančias dalis dėl nusidėvėjimo ar pažeidimų požymių. Jei problema išlieka, kreipkitės į specialistą.

Kaip reguliuoti kompresoriaus išėjimo slėgį?

Norėdami reguliuoti išėjimo slėgį, naudokite slėgio reguliatorių. Sukite rankenėlę pagal laikrodžio rodyklę, kad padidintumėte slėgį, ir prieš laikrodžio rodyklę, kad sumažintumėte. Patikrinkite manometrą, kad pasiektumėte norimą slėgį.

Ar SCHEPPACH HC 52dc kompresorius yra nešiojamas?

Taip, SCHEPPACH HC 52dc yra sukurtas būti nešiojamu, turi ratus ir rankeną, kad būtų lengviau transportuoti.

Kokia yra SCHEPPACH HC 52dc rezervuaro talpa?

SCHEPPACH HC 52dc rezervuaro talpa yra 50 litrų.

Kokią alyvą naudoti kompresoriui?

Naudokite gamintojo rekomenduojamą kompresoriaus alyvą, paprastai sintetinę arba mineralinę alyvą, skirtą oro kompresoriams.

Kaip išleisti vandenį iš kompresoriaus rezervuaro?

Norėdami išleisti vandenį, atidarykite išleidimo vožtuvą, esantį rezervuaro apačioje, kai kompresorius išjungtas ir nėra slėgio. Palikite vandenį visiškai nutekėti, tada uždarykite vožtuvą.

NAUDOJIMO INSTRUKCIJA HC 52dc SCHEPPACH

Ant gaminio esančių simbolių aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir jų paaiškinimai turi būti aiškiai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Įspėjimas – kad sumažėtų rizika susižaloti, perskaitykite naudojimo instrukciją.
	Naudokite klausos apsaugą. Dėl triukšmo galima prarasti klausą.
	Užsidėkite apsauginę kaukę nuo dulkių. Apdirbant medieną ir kitas medžiagas, gali susidaryti sveikatai kenksmingų dulkių. Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto!
	Užsidėkite apsauginius akinius. Dėl dirbant susidarančių kibirkščių arba iš įrenginio pasišali-nančių atplaišų, pjuvenų arba dulkių, galima netekti regėjimo.
	Įspėjimas dėl karštų dalių!
	Įspėjimas dėl elektros įtampos!
	Įspėjimas! Blokas valdomas nuotoliniu būdu ir gali įsijungti be įspėjimo.
	Dėmesio! Prieš pirmosios eksploatacijos pradžią patikrinkite alyvos lygį ir pakeiskite alyvos uždarymo kamštį!
	Saugokite mašiną nuo lietaus. Įrenginį leidžiama laikyti ir eksploatuoti tik sausose aplinkos sąlygose.
	Garso galios lygio duomenys dB
	Gaminys atitinka galiojančias Europos direktyvas.
	Gaminys atitinka galiojančias Serbijos gaires.

Turinys: Puslapis:

1. Ivadas.... 164
2. Irenginio aprašymas (1–14 pav.).... 164
3. Komplektacija 164
4. Naudojimas pagal paskirtį 165
5. Saugos nurodymai....165
6. Techniniai duomenys....167
7. Prieš pradedant eksploatuoti.... 167
8. Montavimas ir valdymas 168
9. Elektros prijungimas 169
10. Valymas, techninė priežiūra ir laikymas.... 169
11. Utilizavimas ir pakartotinis atgavimas 170
12. Sutrikimų šalinimas.... 172
13. Atitikties deklaracija....287

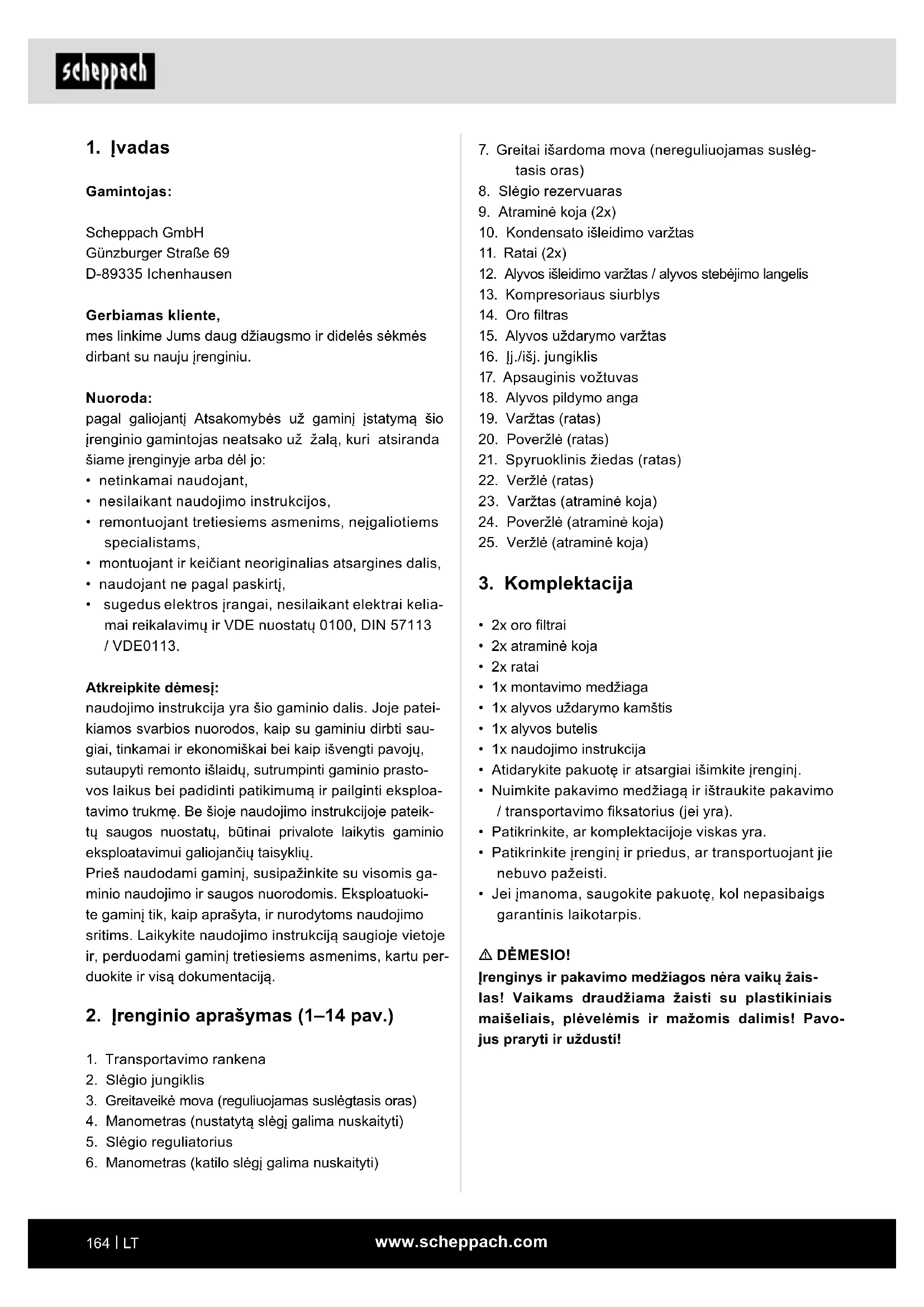

1. Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nuoroda:

pagal galiojanti Atsakomybės už gamini įstatymą šio jrenginio gamintojas neatsako už žalą, kuri atsiranda šiame jrenginyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirti,
- sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113.

Atkreipkite dèmesj:

naudojimo instrukcija yra šio gaminio dalis. Joje pateikiamos svarbios nuorodos, kaip su gaminiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti gaminio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis gaminio eksploatavimui galiojančių taisyklių.

Prieš naudodami gaminj, susipažinkite su visomis ga-minio naudojimo ir saugos nuorodomis. Eksploatuoki-te gaminj tik, kaip aprašyta, ir nurodytoms naudojimo sritims. Laikykite naudojimo instrukciją saugioje vietoje ir, perduodami gaminj tretiesiems asmenims, kartu per-duokite ir visą dokumentaciją.

2. Irenginio aprašymas (1–14 pav.)

1. Transportavimo rankena
2. Slégio jungiklis
3. Greitaveikė mova (reguliuojamas suslėgtasis oras)
4. Manometras (nustatytą slėgį galima nuskaityti)
5. Slègio reguliatorius

6. Manometras (katilo slėgį galima nuskaityti)

7. Greitai išardoma mova (nereguliuojamas suslėg- tasis oras)

8. Slégio rezervuaras
9. Atraminė koja (2x)
10. Kondensato išleidimo varžtas
11. Ratai (2x)
12. Alyvos išleidimo varžtas / alyvos stebėjimo langelis
13. Kompresoriaus siurblys
14. Oro filtras
15. Alyvos uždarymo varžtas
16. Jj./išj. jungiklis
17. Apsauginis vožtuvas
18. Alyvos pildymo anga
19. Varžtas (ratas)
20. Poveržlė (ratas)
21. Spyruoklinis žiedas (ratas)
22. Veržlė (ratas)
23. Varžtas (atraminė koja)
24. Poveržlé (atraminé koja)
25. Veržlé (atraminé koja)

3. Komplektacija

• 2x oro filtrai
• 2x atraminė koja
• 2x ratai
  • 1x montavimo medžiaga
  • 1x alyvos uždarymo kamštis
• 1x alyvos butelis
  • 1x naudojimo instrukcija
• Atidarykite pakuotę ir atsargiai išimkite jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplektacijoje viskas yra.
• Patikrinkite irenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

⚠ DÈMESIO!

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavo-jus praryti ir uždusti!

4. Naudojimas pagal paskirtj

Kompresorius skirtas suslėgtajam orui suslėgtuoju oru varomiems įrankiams generuoti, kuriuos galima eksplo- atuoti su maždaug iki 272 l/min. oro kiekiu (pvz., padangų pripūtimo įtaisui, išpūtimo pistoletui ir dažymo pistoletui).

Kompresorių leidžiama eksploatuoti tik sausose ir gerai vėdinamose vidaus patalpose.

Mašiną leidžiama naudoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Atkreipkite dèmesi i tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Saugos nurodymai

△ Dèmesio! Naudojant elektrinius įrankius, norint apsisaugoti nuo elektros smūgio, pavojaus susižaloti ir gaisro pavojaus, būtina imtis pagrindinių saugos priemonių. Prieš naudodami šį elektrinį įrankį, perskai-tykite visus šiuos nurodymus ir laikykite saugos nurodymus saugioje vietoje.

△ Dėmesio! Naudojant šį kompresorių, norint apsisaugoti nuo elektros smūgio, pavjoaus susižaloti ir gaisro pavjoaus, būtina imtis pagrindinių saugos priemonių. Prieš naudodami įrenginį, perskaitykite šias nuorodas ir jų laikykitės.

Saugus darbas

1. Palaikykite savo darbo zonoje tvarką

- Netvarkos darbo zonoje pasekmė gali būti nelaimingi atsitikimai.

1. Atsižvelkite j aplinkos poveikj

- Saugokite elektrinius jrankius nuo lietaus.

- Nenaudokite elektrinių įrankių drėgnoje arba šlapioje aplinkoje. Pavojus dėl elektros smūgio!

- Pasirūpinkite geru darbo zonos apšvietimu.

- Nenaudokite elektrinių įrankių ten, kur kyla gaisro arba sprogimo pavojus.

1. Apsisaugokite nuo elektros smūgio

- Stenkitės nesiliesti prie jžemintų dalių (pvz., vamzdžių, radiatorių, elektrinių viryklių, šaldymo aparatų).

1. Vaikai turi laikytis atstumo!

- Neleiskite kitiems asmenims lietis prie jrankio arba kabelio, laikykite juos toliau nuo darbo zonos.

1. Laikykite nenaudoamus elektrinius jrankius saugioje vietoje

- Nenaudojamus elektrinius įrankius reikėtų padėti į sausą, aukščiau esančią arba rakinamą vietą vaikams nepasiekiamoje vietoje.

1. Neperkraukite elektrinio jrankio.

- Nurodytame galios diapazone dirbsite geriau ir saugiau.

1. Vilkėkite tinkamus drabužius.

- Nevilkėkite plačių drabužių arba papuošalų, kuriuos galėtų pagriebti judančios dalys.

- Dirbant lauke, rekomenduojama mūvėti gumines pirštines ir avėti neslidžiais batais.

- Ant ilgų plaukų užsidėkite plaukų tinklelj.

1. Nenaudokite kabelio tam neskirtiems tikslams

- Nenaudokite kabelio, norėdami ištraukti kištuką iš kištukinio lizdo. Apsaugokite kabelį nuo karščio, alyvos ir aštrių briaunų.

1. Kruopščiai prižiūrėkite savo įrankius.

- Kad kompresorius veiktų gerai ir saugiai, jis turi būti švarus.

- Laikykitės techninės priežiūros reikalavimų.

- Reguliariai tikrinkite elektrinio įrankio jungiamajį laidą ir, jei jis pažeistas, paveskite jį patikrinti pri-pažintam specialistui.

- Reguliariai tikrinkite ilginamuosius laidus ir, jei jie pažeisti, juos pakeiskite.

1. Ištraukite kištuką iš kištukinio lizdo.

- Kai nenaudojate elektrinio įrankio, prieš atlikdami jo techninę priežiūrą ir keisdami įrankius, pvz., pjūklo geležte, gražta, freza.

1. Venkite neplanuoto paleidimo.

- Ikišdami kištuką j kištukinį lizda, įsitikinkite, kad jungiklis išjungtas.

1. Naudokite ilginamaji kabelj išorės sričiai.

- Naudokite lauke tik tam skirtus ir atitinkamai pažymėtus ilginamuosius kabelius.

- Kabelio būgną naudokite tik išvynioję.

1. Visada būkite atidūs

- Žiūrėkite, ką darote. Pradėkite dirbti apgalvotai. Nenaudokite elektrinio įrankio nesusikoncentravę.

1. Patikrinkite elektrinį įrankį, ar nėra galimų pažeidimų.

- Prieš tolesnj elektrinio jrankio naudojimą apsauginius įtaisus arba šiek tiek pažeistas dalis reikia kruopščiai patikrinti, ar jos nepriekaištingai ir pagal paskirtį veikia.

- Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nepažeistos. Visos dalys turi būti tinkamai sumontuotos ir jvykdyti visas sąlygas, kad būtų užtikrintas nepriekaištingas elektrinio įrankio eksploatavimas.

- Pažeistus apsauginius jtaisus ir dalis pagal pa- skirtj turi suremontuoti arba pakeisti pripažintos specializuotos dirbtuvės, jei naudojimo instrukci- joje nenurodyta kitaip.

- Pažeistus jungiklius reikia pakeisti klientų aptarnavimo tarnybos dirbtuvėse.

- Nenaudokite netinkamų arba pažeistų jungiamų- ju laidų.

- Nenaudokite elektrinių įrankių, kurių jungiklis nej-sijungia arba neišsijungia.

1. Paveskite elektrinj įrankį suremontuoti kvalifikuotam elektrikui.

- Šis elektrinis įrankis atitinka tam tikras saugos nuostatas. Remontuoti leidžiama tik kvalifikuotam elektrikui, naudojant originalias atsargines dalis. Kitais atvejais naudotojas gali patirti nelaimingų atsitikimu.

1. Démesio!

- Savo pačių saugumui naudokite tik priedus ir papildomus įrenginius, kurie nurodyti naudojimo instrukcijoje arba kuriuos rekomendavo arba nurodė gamintojas. Naudodami kitus, o ne naudojimo instrukcijoje ar kataloge rekomenduojamus istatomus įrankius arba priedus, qalite susižaloti.

1. Triukšmas

- Naudodami kompresorių, naudokite klausos apsauga.

1. Jungiamojo laido keitimas

- Jei prijungimo laidas pažeidžiamas, jì privalo pa- keisti gamintojas arba kvalifikuotas elektrikas, kad būtų išvengta pavojų. Pavojus dėl elektros smūgių

1. Padangu pripūtimas

- Patikrinkite padangu slėgį iš karto po pripūtimo, naudodami tinkamą manometra, pvz., degalinėje.

1. Keliais važiuojantys kompresoriai statybvietėse

- Atkreipkite dėmesį į tai, kad visos žarnos ir armatūros tinkamos didžiausiam leistinam kompresoriaus darbo slėgių.

1. Pastatymo vieta

- Pastatykite kompresoriu ant lygaus pagrindo.

1. Rekomenduojama, kad, esant didesniam nei 7 bar slégiui, tiekimo žarnos turi būti su apsauginiu kabeliu, pvz., vieliniu lynu.

2. Stenkitės stipriai neapkrauti linijų sistemos, naudodami lanksčias žarnų jungtis, kad būtų išvengta lenkimo vietu.

3. Naudokite apsauginj nebalanso srovės jungiklj su 30 mA arba mažesne grjžimo strove. Naudojant apsauginj nebalanso srovės jungiklj, mažėja elektros smūgio pavojus.

⚠️ ISPĖJIMAS! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

PAPILDOMI SAUGOS NURODYMAI

Laikykitės atitinkamų tam tikrų pneumatinių įrankių / pneumatinės įrangos eksploatavimo instrukcijų! Papildomai laikykitės toliau pateiktų bendrujų nuorodu.

Saugos nurodymai, kaip dirbti su suslėgtuoju oru ir išpūtimo pistoletais

- Laikykitės pakankamo atstumo iki gaminio, tačiau ne mažesnio nei 2,50 m, ir eksploatuodami kompresorių laikykite toliau pneumatinius įrankius / pneumatine įrangą.

- Kompresorinis siurblys ir linijos eksploatuojant stipriai jkaista. Prisilietus nudegama.

- Kompresoriaus įsiurbtame ore neturi būti priemaišų, kurios kompresoriniame siurblyje gali sukelti gaisrą arba sprogima.

- Atlaisvindami žarnos movą, jungiamają žarnos detale tvirtai laikykite viena ranka.

• Taip Jūsu nesužalos greitai atgal judanti žarna.

- Dirbdami su suslėgtojo oro pistoletu, užsidėkite apsauginius akinius ir kvėpavimo takų apsaugos kaukę. Dulkės yra kenksmingos sveikatai! Dėl svetimkūnių ir j šona nupūstu dalių galima lengvai susižaloti.

- Išpūtimo pistoletu nepūskite į žmones arba nevalykite ant kūno esančiu drabužiu. Pavoius susižaloti!

Saugos nurodymai naudojant purkštuvus ir purš-kimo iranga (pvz., dažu purkštuvus):

- Pildydami purškimo jrangą, būkite toliau nuo kompresoriaus, kad skystis nekontaktuotų su kompresoriumi.

• Niekada nepurkškite purškimo jranga (pvz., dažų purkštuvais) kompresoriaus kryptimi. Drėgmė gali kelti pavojų elektrai!
• Neapdorokite dažų arba tirpiklių, kurių pliūpsnio temperatūra yra mažesnė nei 55 °C. Sprogimo pavojus!
• Dažų ir tirpiklių nejkaitinkite. Sprogimo pavojus!
• Jei apdorojami sveikatai kenksmingi skysčiai, apsaugai reikalingi filtravimo prietaisai (veido kaukės). Taip pat atkreipkite dėmesį į tokių medžiagų gamintojo pateiktus duomenis dėl apsauginių priemonių.
• Atkreipkite dėmesį į nurodymus ir ženklinimus pagal Pavojingų medžiagų reglamentą ant apdorojamų medžiagų pakuotės. Prireikus reikia imtis papildomų apsaugos priemonių, ypač vilkėti tinkamus drabužius ir užsidėti kaukes.
• Purškimo proceso metu ir darbo patalpoje negalima rūkyti. Sprogimo pavojus! Labai degūs yra ir dažų garai.
• Neturi būti ir negalima eksploatuoti ugniaviečių, atviros šviesos arba kibirkščiuojančių mašinų.
• Nelaikykite ir nevalgykite / negerkite darbo patalpoje maisto produktų ir gėrimų. Dažų garai yra kenksmingi sveikatai.
• Darbo patalpa turi būti didesnė nei 30 m³ ir purškiant bei džiovinant turi būti užtikrinti pakankamai oro mainai.
• Nepurkškite prieš vėją. Purkšdami degias arba pavojingas purškiamas medžiagas, laikykitės vietos policijos žinybų nuostatų.
• Kartu su PVC slėgine žarna neapdorokite tokių terpių, kaip benzinas, butilo alkoholis ir metilenchloridas. Šios terpės sugadins slėginę žarną.
• Darbo zona turi būti atskirta nuo kompresoriaus, kad jis negalėtų tiesiogiai kontaktuoti su darbine terpe.

Slėgio rezervuarų eksploatavimas

• Tas, kas eksploatuoja slėginį rezervuarą, jį turi palaikyti tvarkingos būsenos, tinkamai eksploatuoti, kontroliuoti, nedelsiant atlikti reikalingus einamosios priežiūros ir remonto darbus bei imtis reikalingų, sąlygas atitinkančių saugos priemonių.
• Priežiūros žinyba atskiru atveju gali paskirti reikalingas kontrolės priemones.
• Slégio rezervuaro negalima eksploatuoti, jei jis yra su trūkumais, kurie kelia pavojų dirbantiems arba tretiesiems asmenims.
• Prieš eksploatuodami, kaskart patikrinkite slėgio rezervuarą, ar nėra rūdžių ir pažeidimų. Kompresoriaus negalima eksploatuoti su pažeistu arba aprū-dijusiu slėgio rezervuaru. Jeigu nustatysite pažeidimų, tuomet kreipkitės į klientų aptarnavimo tarnybą.

Padėkite šiuos saugos nurodymus i saugią vietą.

6. Techniniai duomenys

Tinklo jungtis 230 V / 50 Hz

Variklio galia 2200 W
Darbo režimas S1
Kompresoriaus sūkių skaičius 2850 sūk./min.	-1
Slėgio rezervuaro tūris (litrais) 50
Darbinis slėgis apie 8 bar
Teor. siurbimo našumas apie 412 l/min.
Teor. atiduodamoji galia apie 272 l/min.
Apsaugos laipsnis IP32
Įrenginio svoris apie 41 kg
Alyva (15W 40) apie 0,25 l
Maks. pastatymo aukštis (virš NN)	1000 m

Pasiliekame teisę atlikti techninius pakeitimus!

Triukšmo emisijos vertės buvo nustatytos pagal EN 3744.

Naudokite klausos apsaugą.

Dėl triukšmo galima prarasti klausą.

⚠ Ispėjimas: triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei mašinos skleidžiamas triukšmas viršija 85 dB (A), naudokite klausos apsaugą.

Garso galios lygis L_wA	93 dB
Garso slėgio lygis L_pA	71,2 dB
Neapibrėžtis K_wA/pA	2,03 dB

7. Prieš pradedant eksploatuoti

• Prieš prijungdami įsitikinkite, kad duomenys specifikacijų lentelėje sutampa su tinklo duomenimis.
• Prieš pradėdami eksploatuoti pirmą kartą, ištraukite transportavimo kamštį (B) ir pripildykite į kompresoriaus siurblio korpusą alyvos, kaip aprašyta 8.4 punkte.
• Patikrinkite jrenginj, ar jis transportuojant nebuvo nepažeistas. Apie bet kokius pažeidimus nedelsdami informuokite transporto jmonę, kuri pristatė kompresorių.

• Kompresorius turi būti statomas šalia vartotojo.

• Venkite ilgų oro linijų ir ilgų laidų (ilginamojo kabelio).

• Atkreipkite dėmesį į tai, kad įsiurbiamas oras būtų sausas ir be dulkių.
• Nestatykite kompresoriaus drėgnoje arba šlapioje patalpoje.
• Eksploatuokite kompresorių tik tinkamose patalpose (gerai vėdinamose, aplinkos temperatūra nuo +5 °C iki 40 °C). Patalpoje neturi būti dulkių, rūgščių, garų, sprogių arba degių dujų.
• Kompresorius tinkamas naudoti sausose patalpose. Srityse, kuriose dirbama su purškiamu vandeniu, naudoti draudžiama.
• Prieš pradedant eksploatuoti reikia patikrinti alyvos lygj kompresoriaus siurblyje.
• Kompresorių leidžiama naudoti tik trumpai, esant sausoms aplinkos sąlygoms, išorės srityje.
• Kompresorių visada reikia laikyti sausoje vietoje ir baigus darbus jis neturi likti lauke.

8. Montavimas ir valdymas

Dèmesio!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

Montavimui Jums reikia:

- 2 x 17 mm veržliarakčiai (nejeina j komplektaciją)

- 2 x 14 mm veržliarakčiai (nejeina i komplektaciją)

8.1 Ratų montavimas (5 pav.)

- Sumontuokite pridedamus ratus (11), kaip parodyta.

8.2 Atraminės kojos montavimas (2x) (6 pav.)

- Sumontuokite pridedamą atraminę koją (2x), kaip parodyta.

8.3 Oro filtro montavimas (2x) (7, 8 pav.)

- Pašalinkite transportavimo kamštį (A) ir prisukite oro filtrą (14) prie įrenginio.

8.4 Transportavimo dangtelio (B) keitimas (9, 10 pav.)

• Nuimkite alyvos pildymo angos (18) transportavimo dangtelj (B).
• Supilkite pristatytą kompresorių alyvą i kompresoriaus siurblio korpusą ir įstatykite pridedamą alyvos uždarymo kamšti (15) i alyvos pildymo angą (18).

8.5 Tinklo jungtis

• Kompresorius yra su tinklo laidu su kištuku su apsauginiu kontaktu. Ji galima jungti j bet kurj kištukinj lizdą su apsauginiu kontaktu 230 V\~ 50 Hz, kuris apsaugotas 16 A.
• Prieš eksploatacijos pradžią atkreipkite dėmesį i tai, kad tinklo įtampa ir darbinė įtampa sutaptų su mašinos galia duomenų lentelėje.
• Ilgi jvadai, ilgintuvai, kabelių būgnai ir kt. sukelia įtampos krytį ir gali trukdyti paleisti variklj.
• Esant žemesnei nei +5 °C temperatūrai, sunku paleisti variklj dėl sunkios eigos.

8.6 Ij./išj. jungiklis (2 pav.)

- Norint jjungti kompresorių, jjungiklis / išjungiklis (16) patraukiamas į viršų. Norint išjungti, jjungiklis / iš-jungiklis paspaudžiamas žemyn.

8.7 Slègio nustatymas: (1, 3 pav.)

• Slégio reguliatoriumi (5) nustatomas slégis mano-metre (4).
• Nustatytą slėgį galima matyti ant greitai išardomos movos (3).
• Manometre (6) matomas katilo slègis.
• Katilo slėgį galima matyti ant greitai išardomos movos (7).

8.8 Slègio jungiklio nustatymas (1 pav.)

- Slégio jungiklis (2) nustatytas gamykloje. Jungimo slégis apie 6 bar Išjungimo slégis apie 8 bar

8.9 Apsauginis termojungiklis

Apsauginis termojungiklis sumontuotas jrenginyje.

Suveikus apsauginiam termojungikliui, atlikite tokius veiksmus:

• Ištraukite tinklo kištuką.
  • Palaukite maždaug dvi tris minutes.
  • Vél jkiškite jrenginj.
• Jei jrenginys nepasileidžia, pakartokite procesą.
• Jei jrenginys iš naujo nepasileidžia, jjunkite ir išjunkite jrenginįjj./išj. jungikliu (16).
• Jei atlikote visus pirmiau nurodytus veiksmus ir jrenginys vis tiek neveikia, susisiekite su mūsų techninės priežiūros skyriumi.

9. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Dirbant su purkštuvais ir purškimo įranga bei laikinai naudojant lauke, naudojant apsauginį nebalanso sro- vės jungiklj, įrenginį reikia prijungti su 30 mA arba ma- žesne grįžimo srove.

Svarbios nuorodos

Esant variklio perkrovai, jis išsijungia savaime. Jam at- vėsus (trukmė skirtinga), variklj galima jjungti vėl.

Pažeistas jungiamasis elektros laidas.

Dažnai pažeidžiama jungiamuju elektros laidų izoliacija.

To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laidą;
• įpjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• įtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite dėmesį į tai, kad tikrinant jungiamasis laidas nekabotų ant elektros srovės tinklo. Jungiamieji elektros laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymėtus „H05VV-F“.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Kintamosios srovės variklis:

• Tinklo jtampa turi būti 230 V\~.
- Ilginamujų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšj;
- duomenis iš jrenginio specifikaciju lentelės;
• variklio specifikaciju lentelės duomenis.

10. Valymas, techninė priežiūra ir laikymas

⚠️ Dèmesio!

Prieš atlikdami valymo ir techninės priežiūros darbus, ištraukite tinklo kištuką! Pavojus susižeisti dėl elektros smūgio!

⚠ Dèmesio!

Palaukite, kol jrenginys visiškai atvės! Pavojus nudegti!

⚠ Dèmesio!

Prieš atliekant valymo ir techninės priežiūros darbus, reikia pašalinti iš įrenginio slėgį! Pavojus susižaloti!

10.1 Valymas

• Stenkitės, kad jrenginys būtų kuo švaresnis ir ne- dulkėtas. Esant mažam slėgiui, nuvalykite jrenginį švaria šluoste arba išpūskite suslėgtuoju oru.
• Rekomenduojame jrenginj išvalyti iš karto po kiekvieno naudojimo.
• Reguliariai valykite jrenginj drėgna šluoste su šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines jrenginio dalis. Atkreipkite dėmesį į tai, kad į jrenginio vidų nepatektų vandens.
• Žarną ir purškimo įtaisus prieš valymą atjunkite nuo kompresoriaus. Kompresoriaus negalima valyti van-deniu, tirpikliais ir pan.

10.2 Slégio rezervuaro techniné priežiūra (1 pav.) ⚠️ Dèmesio!

Kad slėgio rezervuaras (8) ilgai veiktų, po kiekvie- no eksploatavimo išleiskite kondensatą, atidary- dami išleidimo varžtą (10).

Prieš tai išleiskite slėgį iš katilo (žr. 10.7.1).

Išleidimo varžtas atidaromas, sukant prieš laikrodžio rodyklę (žiūrint iš kompresoriaus apačios j varžtą), kad kondensatas galėtų visiškai išbėgti iš slėginio rezervuaro. Po to išleidimo varžtą vėl jsukite (sukite pagal laikrodžio rodyklę). Prieš eksploatuodami, kaskart patikrinkite slėgio rezervuarą, ar nėra rūdžių ir pažeidimų.

Kompresoriaus negalima eksploatuoti su pažeistu arba aprūdijusiu slėgio rezervuaru. Jeigu nustatysi- te pažeidimų, tuomet kreipkitės į klientų aptarnavimo tarnyba.

⚠ Dèmesio!

Kondensate iš slėgio rezervuaro yra alyvos likučių. Utilizuokite kondensatą ekologiškai tam tikrame surinkimo punkte.

10.3 Apsauginis vožtuvas (1, 3 pav.)

Apsauginis vožtuvas (17) nustatytas ties didžiausiu leistinu slėgio rezervuaro slėgiu. Apsauginį vožtuvą reguliuoti arba pašalinti jungties fiksatorių (17.2) tarp išleidimo veržlės (17.1) ir jos gaubtelio (17.3) draudžiama.

Kad prireikus apsauginis vožtuvas tinkamai veiktų, jį reikia kas 30 darbo valandų, tačiau ne rečiau nei 3 kartus per metus aktyvinti. Norėdami atidaryti, pasukite perforuotą išleidimo veržlę (17.1) prieš laikrodžio rodyklę ir tada ištraukite ranka vožtuvo trauklę per perforuotą išleidimo veržlę (17.1) į išorę, kad atidarytumėte apsauginio vožtuvo išleidimo angą. Dabar vožtuvas girdimai išleidžia orą. Po to vėl tvirtai priveržkite išleidimo veržlę pagal laikrodžio rodyklę.

10.4 Reguliarus alyvos lygio tikrinimas (11 pav.)

Pastatykite kompresorių ant lygaus, tiesaus paviršiaus. Alyvos lygis turi būti tarp alyvos stebėjimo langelio (12) MAX ir MIN žymų.

Alyvos keitimas: Rekomenduojama alyva: SAE 15W 40 arba lygiavertė.

Pirmajj užpildą reikia pakeisti po 10 darbo valandų; po to kas 50 darbo valandų išleiskite alyvą ir pripildykite naujos.

10.5 Alyvos keitimas (1, 10, 11 pav.)

Išjunkite variklj ir ištraukite kištuką iš kištukinio lizdo. Ištraukite alyvos uždarymo kamštį (15). Išleidę galimai esantį alyvos slėgį, galite išsukti alyvos išleidimo varž-tą (12) iš kompresoriaus siurblio (13).

Kad alyva neišbėgtų nevaldomai, laikykite po ja nedi-delį skardinį latakėlį ir surinkite alyvą į rezervuarą. Jei išbėgs ne visa alyva, rekomenduojame kompresorių šiek tiek paversti. Išbėgus alyvai, vėl įstatykite alyvos išleidimo varžtą (12).

Atitinkamame senos alyvos surinkimo punkte utilizuokite seną alyvą.

Norėdami pripildyti tinkamą alyvos kiekį, atkreipkite dėmesį į tai, kad kompresorius stovėtų ant lygaus paviršiaus. Pripildykite naujos alyvos į alyvos pildymo angą (18), kol alyvos lygis pasieks maks. pripildymo lygį. Jis pažymėtas raudonu tašku ant alyvos stebėjimo langelio (12) (11 pav.).

Neviršykite maksimalaus pripildymo kiekio.

Dėl perpildymo gali būti pažeistas įrenginys. Vėl įsta-tykite alyvos uždarymo kamštį (15) į alyvos pildymo angą (18).

10.6 Isiurbimo filtro valymas (3, 12, 13 pav.)

Įsiurbimo filtras neleidžia įsiurbti dulkių ir nešvarumų. Šį filtrą reikia valyti bent kas 300 darbo valandų. Dėl užsi- kišusio įsiurbimo filtro mažėja kompresoriaus galia.

Pašalinkite įsiurbimo filtrą (2x), atsukdami varžtą (E). Po to nutraukite filtro dangtelį (D). Dabar oro filtrą (F) galite išimti.

Atsargiai pastuksenkite oro filtrą, filtro dangtelį ir filtro korpusą.

Po to šias konstrukcines dalis išpūskite suslėgtuoju oru (apie 3 bar) ir vėl sumontuokite atvirkštine eilės tvarka.

10.7 Laikymas

⚠ Dèmesio!

Ištraukite tinklo kištuką, išleiskite iš jrenginio ir visų prijungtų pneumatinių įrankių orą. Išjunkite kompresorių taip, kad jo negalėtų paleisti nejga-lioti asmenys.

⚠ Dèmesio!

Laikykite kompresorių tik sausoje ir pašaliniams asmenims nepasiekiamoje vietoje. Neverskite ir laikykite vertikalioje padėtyje! Alyva gali išbėgti!

10.7.1 Viršslėgio išleidimas

Išleiskite viršslėgį iš kompresoriaus, išjungdami kompresorių ir sunaudodami dar kompresoriuje esantį suslėgtajį orą, pvz., pneumatiniu įrankiu tuščiaja eiga arba išpūtimo pistoletu.

10.8 Techninės priežiūros informacija

Atkreipkite démesi j tai, kad šio gaminio toliau nurody- tos dalys naudojant arba natūraliai dèvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų. Greitai susidėvinčios dalys*: Oro filtras

* ¡ komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

11. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tau-sodami aplinką.

Nuorodos del Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie néra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudotojai yra teisiškai įpareigoti juos gražinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto jrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.
• Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:
• viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),
• elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.
• Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigy-dami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.
• Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.
• Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.
• Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

Netinkamo naudoti jrenginio utilizavimo galimybes sužinosite seniūnijoje arba miesto savivaldybėje.

Degalai ir alyvos

• Prieš utilizuodami jrenginj, ištuštinkite degalų baką ir variklinės alyvos rezervuarą!
• Degalu ir variklinės alyvos negalima mesti į buitines atliekas ar išpilti į nuotėkas, juos reikia surinkti ir utilizuoti atskirai!
• Tuščius alyvos ir degalų bakus reikia utilizuoti tau- sojant aplinką.

12. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti
Kompresorius neveikia.	Tinklo įtampos nėra.	Patikrinkite kabelį, tinklo kištuką, saugiklį ir kištukinį lizdą.
	Per žema tinklo įtampa.	Venkite per ilgų ilginamųjų kabelių. Naudokite ilgina-majį kabelį, kurio gyslos skerspjūvis yra pakankamas.
	Per žema išorinė temperatūra.	Neeksploatuokite žemesnėje nei +5 °C išorės tempe-ratūroje.
	Perkaito variklis.	Leiskite varikliui atvėsti. Prireikus pašalinkite perkaiti-mo priežastį.
Kompresorius veikia, tačiau nėra slėgio.	Nesandarus apsauginis vožtuvas (17).	Pakeiskite apsauginį vožtuvą (17).
	Pažeisti sandarikliai.	Patikrinkite sandariklius. Pažeistus sandariklius paves-kite pakeisti specializuotoms dirbtuvėms.
	Nesandarus kondensato (10) išleidimo varžtas.	Priveržkite varžtą ranka.Patikrinkite sandariklj ant varžto, prireikus pakeiskite.
Kompresorius veikia, manometre rodomas slėgis, tačiau įrankiai neveikia.	Nesandarios žarnų jungtys.	Patikrinkite pneumatinę žarną ir įrankius, prireikus pakeiskite.
	Nesandari greitaveikė mova. Patikrinkite greitai išardomą movą, prireikus pakeiskite.
	Slėgio reguliatoriumi (5) nustaty-tas per mažas slėgis.	Dar atsukite slėgio reguliatorių.

1. Atvienojiet kontaktspraudni no kontaktligzdas

- Ja nelietojat elektroinstrumentu, pirms apkopes un nomainot instrumentus, piem., zāga plātni, urbi, frēzi.

Dél akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
