Technische specificaties	Zuigercompressor, motorvermogen van 2,5 kW, maximale druk van 8 bar, luchtdebiet van 250 L/min.
Gebruik	Ideaal voor doe-het-zelf klussen, oppompen, schilderen en het voeden van pneumatische gereedschappen.
Onderhoud en reparatie	Controleer regelmatig het oliepeil, reinig het luchtfilter en ontlucht de watertank.
Veiligheid	Draag een veiligheidsbril, overschrijd de maximale druk niet en vermijd vochtige omgevingen.
Algemene informatie	Gewicht van 40 kg, afmetingen van 90 x 40 x 80 cm, 2 jaar garantie.

Veelgestelde vragen - HC 52dc SCHEPPACH

Hoe start ik de SCHEPPACH HC 52dc compressor?

Om de compressor te starten, sluit u deze aan op een stopcontact, controleer of de tank leeg is en dat het veiligheidsventiel gesloten is. Zet vervolgens de hoofdschakelaar aan.

Wat te doen als de compressor niet aanslaat?

Controleer of de compressor correct is aangesloten op een werkend stopcontact. Zorg ervoor dat de voedingskabel niet beschadigd is. Controleer ook de zekering van de voeding.

Waarom bereikt de compressor niet de gewenste druk?

Dit kan worden veroorzaakt door luchtlekkages in de slangen of aansluitingen. Controleer alle verbindingen op lekken. Zorg er ook voor dat het filter schoon is en dat de regelaar correct werkt.

Hoe onderhoud ik de SCHEPPACH HC 52dc compressor?

Om de compressor te onderhouden, reinig regelmatig het luchtfilter, laat het water uit de tank lopen en controleer het oliepeil als uw model dat vereist. Controleer ook de slangen en aansluitingen op slijtage.

Wat te doen als de compressor een ongewoon geluid maakt?

Een ongewoon geluid kan duiden op een probleem. Controleer of er vreemde voorwerpen vastzitten in de turbine en inspecteer bewegende delen op slijtage of schade. Neem contact op met een professional als het probleem aanhoudt.

Hoe stel ik de uitgangsdruk van de compressor in?

Gebruik de drukregelaar om de uitgangsdruk in te stellen. Draai de knop met de klok mee om de druk te verhogen en tegen de klok in om deze te verlagen. Controleer de manometer voor de gewenste druk.

Is de SCHEPPACH HC 52dc compressor draagbaar?

Ja, de SCHEPPACH HC 52dc is ontworpen om draagbaar te zijn, met wielen en een handvat voor gemakkelijk transport.

Wat is de capaciteit van de SCHEPPACH HC 52dc tank?

De capaciteit van de SCHEPPACH HC 52dc tank is 50 liter.

Welk type olie moet ik gebruiken voor de compressor?

Gebruik een door de fabrikant aanbevolen compressorolie, meestal een synthetische of minerale olie die geschikt is voor luchtcompressoren.

Hoe laat ik het water uit de compressortank lopen?

Om het water te laten lopen, opent u het aftapkraantje onderaan de tank wanneer de compressor is uitgeschakeld en drukloos is. Laat het water volledig weglopen voordat u het kraantje sluit.

GEBRUIKSAANWIJZING HC 52dc SCHEPPACH

Verklaring van de symbolen op het product

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	WAARSCHUWING - Ter vermindering van het risico op letsel, moet de gebruikshandleiding worden gelezen.
	Draag gehoorbescherming. Het effect van lawaai kan gehoorverlies zijn.
	Draag een stofmasker. Tijdens het bewerken van hout en andere materialen kan stof ontstaan die schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!
	Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of vrijkomende houtsplinters, houtkrullen en stof uit het apparaat kunnen leiden tot verlies van het gezichtsvermogen.
	Waarschuwing voor hete delen!
	Waarschuwing voor elektrische spanning!
	Waarschuwing! De eenheid wordt op afstand aangestuurd en mag zonder waarschuwing starten.
	Let op! Voor eerste ingebruikname oliepeil controleren en olieafsluitplug vervangen!
	Stel de machine niet bloot aan regen. Het apparaat mag alleen in droge omgevingscondities worden gestationeerd, opgeslagen en gebruikt.
	Specificatie van het geluidsvermogensniveau in dB
	Het product voldoet aan de geldende EU-bepalingen.
	Het product voldoet aan de geldende Servische richtlijnen.

Inhoudsopgave: Pagina:

1. Inleiding....55
2. Apparaatbeschrijving (afb. 1 - 14) 55
3. Leveringsomvang 55
4. Beoogd gebruik....56
5. Veiligheidsvoorschriften 56
6. Technische gegevens....58
7. Voor de ingebruikname.... 59
8. Montage en bediening....59
9. Elektrische aansluiting....60
10. Reiniging, onderhoud en opslag....61
11. Afvalverwerking en hergebruik....62
12. Verhelpen van storingen....63
13. Conformiteitsverklaring....285

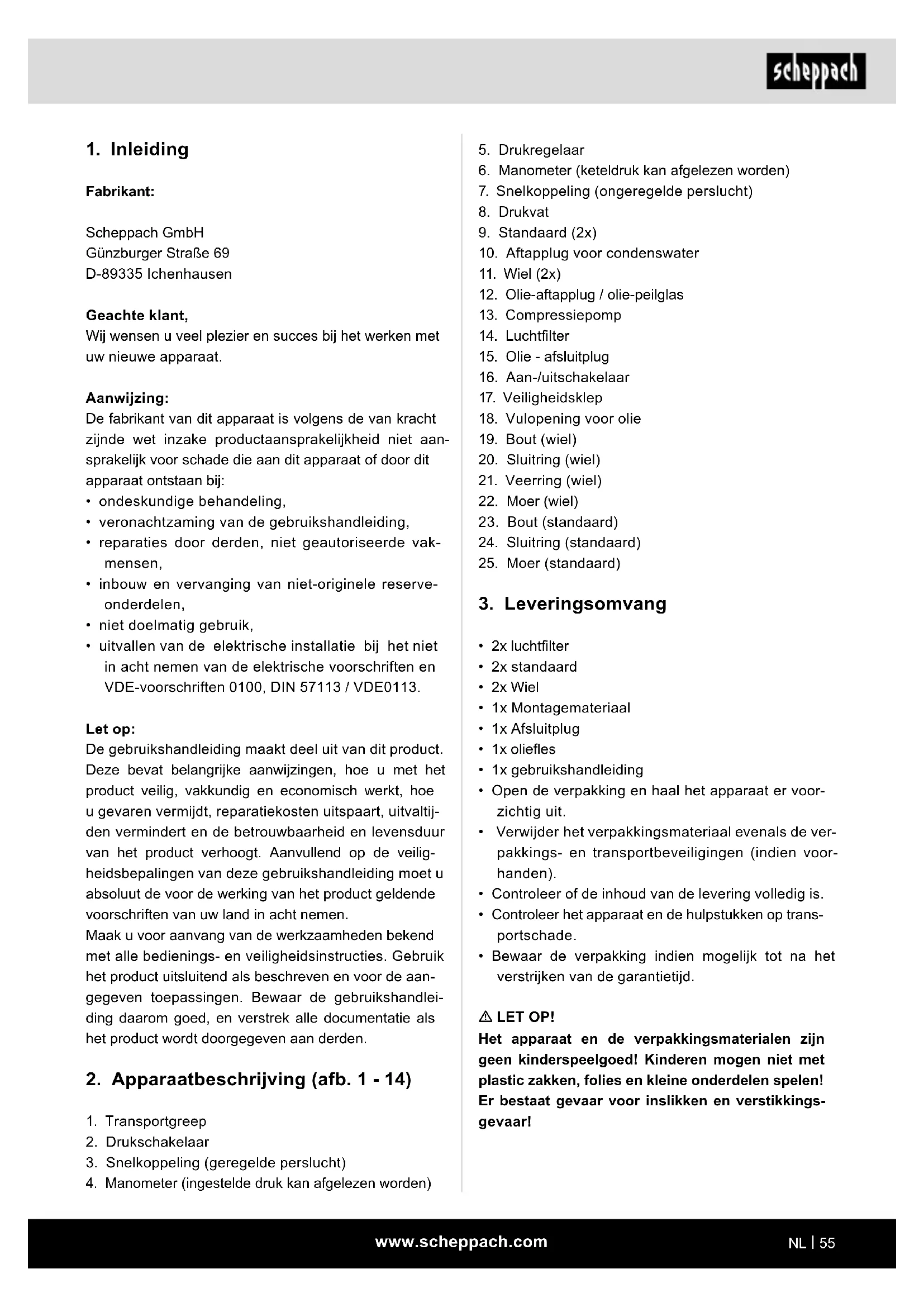

1. Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat.

Aanwijzing:

De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,
  • veronachtzaming van de gebruikshandleiding,
• reparaties door derden, niet geautoriseerde vakmensen,
• inbouw en vervanging van niet-originele reserve-onderdelen,
• niet doelmatig gebruik,
• uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113.

Let op:

De gebruikshandleiding maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen.

Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend als beschreven en voor de aangegeven toepassingen. Bewaar de gebruikshandleiding daarom goed, en verstrek alle documentatie als het product wordt doorgegeven aan derden.

2. Apparaatbeschrijving (afb. 1 - 14)

1. Transportgreep
2. Drukschakelaar
3. Snelkoppeling (geregelde perslucht)

4. Manometer (ingestelde druk kan afgelezen worden)

5. Drukregelaar

6. Manometer (keteldruk kan afgelezen worden)
7. Snelkoppeling (ongeregelde perslucht)
8. Drukvat
9. Standaard (2x)
10. Aftapplug voor condenswater
11. Wiel (2x)
12. Olie-aftapplug / olie-peilglas
13. Compressiepomp
14. Luchtfilter
15. Olie - afsluitplug
16. Aan-/uitschakelaar
17. Veiligheidsklep
18. Vulopening voor olie
19. Bout (wiel)
20. Sluitring (wiel)
21. Veerring (wiel)
22. Moer (wiel)
23. Bout (standaard)
24. Sluitring (standaard)
25. Moer (standaard)

3. Leveringsomvang

• 2x luchtfilter
• 2x standaard
• 2x Wiel
  • 1x Montagemateriaal
• 1x Afsluitplug
• 1x oliefles
  • 1x gebruikshandleiding
• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op transportschade.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.

⚠ LET OP!

Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

4. Beoogdgebruik

De compressor wordt gebruikt voor het genereren van perslucht voor persluchtgereedschap dat kan worden bediend met een luchtvolume tot ca. 272 l/min. (bijv. bandenspanningsmeter, luchtpistool en verfspuitpistool).

De compressor mag alleen in droge en goed geventi- leerde binnenruimtes worden gebruikt.

De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/ bediener en niet de fabrikant is aansprakelijk voor ont- stane schade of elke vorm van letsel.

Let erop dat onze apparaten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriele toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in bedrijfsmatige, ambachtelijke of industriele ondernemingen of bij soortgelijke werkzaamheden wordt ingezet.

5. Veiligheidsvoorschriften

△ Let op! Bij gebruik van elektrische apparaten dient u de volgende fundamentele veiligheidsmaatregelen te nemen ter bescherming tegen elektrische schokken, letsel en brandgevaar. Lees alle voorschriften alvorens dit elektrische apparaat te gebruiken en bewaar de veiligheidsvoorschriften.

△ Let op! Bij gebruik van deze compressor dient u de volgende fundamentele veiligheidsmaatregelen te nemen ter bescherming tegen elektrische schokken, letsel en brandgevaar.

Lees deze aanwijzingen voordat u het apparaat gaat gebruiken

Veilig werken

1. Houd uw werkomgeving schoon en netjes

- Een rommelige werkomgeving kan ongevallen met zich meebrengen.

1. Houd rekening met omgevingsinvloeden

- Stel het elektrische gereedschap niet bloot aan regen.

- Gebruik de elektrische apparatuur niet in een vochtige of natte omgeving. Gevaar door elektrische schok!

- Zorg voor goede verlichting op de werkplek.

- Gebruik het elektrische gereedschap niet op plaatsen waar sprake is van brand- of explosiegevaar.

1. Bescherm uzelf tegen een elektrische schok

- Let op dat uw lichaam geen contact maakt met geaarde onderdelen (bijv. buizen, radiatoren, elektrische haarden, koelapparatuur)

1. Zorg dat kinderen uit de buurt blijven!

- Laat andere personen het gereedschap en de kabel niet aanraken, houd ze uit de buurt van uw werkomgeving.

1. Berg het ongebruikte elektrische gereedschap goed op

- Elektrisch gereedschap dat niet wordt gebruikt, moet op een droge, hooggelegen, afgesloten plaats, buiten het bereik van kinderen, worden bewaard.

1. Zorg dat het elektrisch apparaat niet overbelast raakt

- U kunt beter en veiliger werken binnen het aangegeven vermogensbereik.

1. Draag geschikte kleding

- Draag geen wijde kleding of sieraden, deze kunnen door bewegende delen worden vastgegrepen.

- Bij werkzaamheden in de buitenlucht, adviseren wij rubber handschoenen en antislip schoeisel.

- Draag bij lang haar een haarnetje.

1. Gebruik de kabel niet voor toepassingen, waar- voor deze niet is bedoeld

- Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.

1. Onderhoud zorgvuldig uw gereedschap

- Houd de compressor schoon om goed en veiliger te kunnen werken.

- Neem de onderhoudsvoorschriften in acht.

- Controleer regelmatig het netsnoer van het elektrisch gereedschap en laat deze bij beschadiging door een erkende specialist vervangen.

- Controleer regelmatig de verlengsnoeren en vervang deze als ze zijn beschadigd.

1. Neem de stekker uit het stopcontact

- Als u het elektrisch gereedschap niet gebruikt, voordat u onderhoud uitvoert of gereedschappen wisselt, zoals zaagbladen, boren en frezen.

1. Voorkom onbedoelde inschakeling

- Controleer of de schakelaar is uitgeschakeld wanneer u de stekker in het stopcontact steekt.

1. Gebruik een verlengsnoer voor gebruik buitenshuis

- Gebruik buitenshuis uitsluitend verlengsnoeren die hiervoor zijn goedgekeurd en die als zodanig zijn gelabeld.

- Gebruik de snoeren alleen als de trommel is afgerold.

1. Wees altijd alert

- Ga voorzichtig te werk. Gebruik uw gezond verstand tijdens de werkzaamheden. Gebruik het elektrisch apparaat niet, wanneer u niet geconcentreerd bent.

1. Controleer het elektrisch gereedschap op eventuele beschadigingen

- Voor verder gebruik van het elektrisch gereedschap moeten veiligheidsvoorzieningen of licht beschadigde onderdelen zorgvuldig op probleemloze en beoogde werking worden gecontroleerd.

- Controleer of de bewegende delen probleemloos functioneren en niet vastklemmen of onderdelen beschadigd zijn. Alle onderdelen moeten juist zijn gemonteerd en aan alle voorwaarden voldoen om het probleemloos gebruik van het elektrisch gereedschap te kunnen waarborgen.

- Beschadigde veiligheidsvoorzieningen en onderdelen moeten conform de voorschriften door een erkende gespecialiseerde werkplaats worden gerepareerd en vervangen, voor zover niets anders in de gebruikshandleiding is aangegeven.

- Beschadigde schakelaars moeten direct bij een erkende klantenservicewerkplaats worden vervangen.

- Gebruik geen defecte of beschadigde aansluit-kabels.

- Gebruik geen elektrisch gereedschap waarbij de schakelaar niet kan worden in- of uitgeschakeld.

1. Laat de machine repareren door een erkend elektricien

- Dit elektrisch apparaat voldoet aan de van toepassing zijnde geldende voorschriften. Reparaties mogen uitsluitend door een elektricien worden uitgevoerd. Daarbij moeten de originele reserveonderdelen worden gebruikt, anders kunnen ongevallen voor de gebruiker ontstaan.

1. Let op!

- Gebruik voor uw eigen veiligheid alleen accessoires en hulpapparaten, die in de gebruikshandleiding zijn aangegeven of door de fabrikant worden aanbevolen of aangegeven. Bij gebruik anders dan in de gebruikshandleiding of in de catalogus aanbevolen inzetstukken of accessoires kan gevaar voor persoonlijk letsel ontstaan.

1. Geluid

- Tijdens het gebruik van de compressor dient u gehoorbescherming te dragen.

1. Het snoer vervangen

- Als het snoer wordt beschadigd, moet deze door de fabrikant of een elektricien worden vervangen om gevaar te voorkomen. Gevaar door elektri-sche schokken

1. Vullen van banden

- Controleer de bandenspanning direct na het vullen met behulp van een geschikte manometer, bijv. bij een tankstation.

1. Mobiele wegcompressoren in de bouw

- Let op dat alle slangen en armaturen geschikt zijn voor de hoogst toelaatbare werkdruk van de compressor.

1. Opstellingslocatie

- Plaats de compressor uitsluitend op een vlak oppervlak.

1. Het is aan te bevelen, om toevoerslangen bij een druk boven 7 bar van een veiligheidskabel te voorzien, bijv. een staalkabel.

2. Vermijd zware belasting van het leidingsysteem door flexibele slangaansluitingen te gebruiken en knikken te vermijden.

3. Gebruik een aardlekschakelaar met een afschakelstroom van 30 mA of minder. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.

⚠ WAARSCHUWING! Dit elektrisch apparaat gene-reert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te be-perken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische im-plantaat te raadplegen voordat het elektrische apparaat wordt gebruikt.

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

Neem de overeenkomstige gebruikshandleidingen van de betreffende persluchtgereedschappen / persluchtvoorzetapparatuur in acht! De volgende algemene aanwijzingen moeten eveneens in acht worden genomen:

Veiligheidsvoorschriften voor werkzaamheden met perslucht en luchtpistolen

• Neem voldoende afstand tot het product, ten minste echter 2,50 m en houd de persluchtgereedschappen / persluchtvoorzetapparatuur tijdens het gebruik uit de buurt van de compressor.
• Compressorpomp en leidingen bereiken tijdens bedrijf hoge temperaturen. Contact leidt tot brandwonden.
• De door de compressor aangezogen lucht moet vrijgehouden worden van toevoegingen die brand of explosions in de compressorpomp kunnen veroorzaken.
• Houd bij het losmaken van de slangkoppeling het koppelstuk van de slang met de hand vast.
• Zo voorkomt u letsel door de terugspringende slang.
• Draag bij de werkzaamheden met het persluchttacker een veiligheidsbril en luchtwegmasker. Stoffen zijn schadelijk voor de gezondheid! Door vreemde deeltjes en weggeblazen onderdelen kunnen verwondingen ontstaan.
• Met het luchtpistool niet richting personen blazen of kleding op het lichaam wordt gedragen, reinigen. Gevaar voor letsel!

Veiligheidsvoorschriften bij het gebruik van spuiten sproeivoorzetapparaten (bijv. spuiten):

• Houd bij het vullen het sproeivoorzetapparaat uit de buurt van de compressor, zodat er geen vloeistof in aanraking kan komen met de compressor.
• Spuit met de sproeivoorzetapparaten (bijv. verf spuiten) nooit in de richting van de compressor. Vocht kan leiden tot elektrische gevaren!
• Geen lakken of oplosmiddelen met een vlampunt van minder dan 55 °C verwerken. Explosiegevaar!
• Lak en oplosmiddelen niet verwarmen. Explosiegevaar!
• Als er vloeistoffen worden verwerkt die schadelijk zijn voor de gezondheid, zijn er filterapparaten (ge-laatsmaskers) nodig ter bescherming. Neem ook de specificaties in acht die door de fabrikanten van dergelijke stoffen wordt verstrekt met betrekking tot voorzorgsmaatregelen.

• De specificaties en aanduidingen van de verordening inzake gevaarlijke stoffen die op de omverpakking van de verwerkte materialen zijn aangebracht, moeten in acht worden genomen. Indien nodig moeten aanvullende voorzorgsmaatregelen worden getroffen, met name wat betreft het dragen van geschikte kleding en maskers.

• Tijdens het spuiten alsook in de werkruimte mag niet worden gerookt. Explosiegevaar! Ook verfdampen zijn licht ontvlambaar.

• Vuur, open verlichting of vonkende machines mogen niet aanwezig zijn resp. bediend worden.
• Bewaar of consumer geen voedsel en dranken in de werkomgeving. Verfdampen zijn schadelijk voor de gezondheid.
• De werkruimte moet groter zijn dan 30 m ^3 en er moet worden gezorgd voor voldoende luchtverversing tijdens het spuiten en drogen.
• Spuit niet tegen de wind in. Neem altijd de voorschriften van de plaatselijke politie in acht bij het spuiten van brandbare of gevaarlijke spuitmateriaal.
• Verwerk geen media zoals testbenzine, butylalcohol en methyleenchloride in combinatie met de PVC-drukslang. Deze media vernietigen de drukslang.
• De werkomgeving moet door de compressor zijn losgekoppeld, zo dat deze niet direct met het werkbereik in aanraking kan komen.

Gebruik van drukvaten

• ledereen die een drukvat bedient, moet het conform de voorschriften in goede staat houden, goed bedienen, controleren, noodzakelijke onderhouds- en instandhoudingswerkzaamheden onverwijld uitvoeren en de door de omstandigheden vereiste veiligheidsmaatregelen treffen.
• De toezichthoudende autoriteit kan in individuele gevallen nodige controlemaatregelen vereisen.
• Een drukvat mag niet worden gebruikt als het defecten vertoont die werknemers of derden in gevaar brengen.
• Controleer vóór elk gebruik het drukvat op roestvorming en beschadigingen. De compressor mag niet gebruikt worden als het drukvat beschadigd of roestig is. Neem contact op met de klantenservicewerkplaats als u beschadigingen constateert.

Bewaar de veiligheidsvoorschriften zorgvuldig.

Netaansluiting 230 V / 50 Hz

Motorvermogen 2200 W
Bedrijfsmodus S1
Toerental compressor 2850 min	-1
Inhoud drukvat (in liter) 50
Bedrijfsdruk ca. 8 bar
Theor. aanzuigcapaciteit ca. 412 l/min
Theor. afgegeven vermogen ca. 272 l/min
Beschermingsgraad IP32
Apparaatgewicht ca. 41 kg
Olie (15W 40) ca. 0,25 l
Max. plaatsingshoogte (boven NAP)	1000 m

Technische wijzigingen voorbehouden!

De geluidsemissiewaarden zijn volgens EN ISO 3744 bepaald.

Draag gehoorbescherming.

Het effect van lawaai kan gehoorverlies zijn.

△ Waarschuwing: Lawaai kan ernstige gezondheidsklachten tot gevolg hebben. Draag geschikte gehoorbescherming indien de geluidsproductie van de machine groter is dan 85 dB (A).

Geluidsvermogensniveau L_wA	93 dB
Geluidsdrukniveau L_pA	71,2 dB
Onzekerheid K_wA/pA	2,03 dB

7. Voor de ingebruikname

• Controleer vóór het aansluiten of de specificaties op het typeplaatje overeenkomen met de gegevens van het stroomnet.
• Verwijder voor ingebruikname de transportplug (B) en vul het compressorpomphuis met olie, zoals beschreven bij punt 8.4.
• Controleer het apparaat op transportschade. Meld eventuele schade direct bij het transportbedrijf die de compressor heeft bezorgd.
• De opstelling van de compressor moet nabij de verbruiker plaatsvinden.
• Lange luchtleidingen en lange snoeren (verlengsnoeren) moeten worden voorkomen.
• Let er op dat de aanzuiglucht droog en stofvrij is.
• De compressor niet in vochtige of natte ruimtes opstellen.

• De compressor mag uitsluitend in geschikte ruimtes (goed geventileerd, omgevingstemperatuur +5 °C tot 40 °C) worden gebruikt. In de ruimte mag geen sprake zijn van stof, zuren, dampen, explosieve of brandbare gassen.

• De compressor is geschikt voor gebruik in droge ruimtes. In het bereik waar met spatwater wordt gewerkt, is gebruik niet toegestaan.

• Vóór de volgende ingebruikname moet het oliepeil in de compressorpomp worden gecontroleerd.
• De compressor mag alleen kortstondig, bij droge omgevingscondities, buitenshuis worden gebruikt.
• De compressor moet altijd droog worden gehouden en mag na de werkzaamheden niet buitenshuis achter worden geladen.

8. Montage en bediening

Let op!

Het apparaat moet voor de ingebruikname volledig zijn gemonteerd!

Voor de montage heb je nodig:

• 2 x vorksleutel 17 mm (niet bij de levering inbegrepen)
• 2 x vorksleutel 14 mm (niet bij de levering inbegrepen)

8.1 Montage van de wielen (afb. 5)

- Monteer de meegeleverde wielen (11) zoals wordt weergegeven.

8.2 Montage van de standaard (2x) (afb. 6)

- Monteer de meegeleverde standaard (2x) zoals wordt weergegeven.

8.3 Montage van het luchtfilter (2x) (afb. 7, 8)

- Verwijder het transportplug (A) en draai de luchtfilter (14) op het toestel vast.

8.4 Vervangen van de transportdeksel (B) (afb. 9, 10)

- Verwijder de transportdeksel (B) van de olievulopening (18).

- Vul het compressorpomphuis met de meegeleverde compressorolie en plaats de meegeleverde afsluitplug (15) in de olievulopening (18).

8.5 Netaansluiting

• De compressor is voorzien van een netsnoer met een geaarde stekker. Deze kan op elke geaard stopcontact 230 V \~ 50 Hz, welke met 16 A is afgezekerd, worden aangesloten.
• Let bij de ingebruikname er op dat de netspanning overeenkomt met de bedrijfsspanning en met het machinevermogen overeenkomstig de gegevens op het gegevensplaatje van de machine.
  • Lange toevoerleidingen, alsook verlengstukken,

kabelhaspels enz. veroorzaken spanningsverlies en kunnen het starten van de motor verhinderen.

- Bij lage temperaturen onder +5 °C wordt het starten van de motor door zwaar lopen in gevaar gebracht.

8.6 Aan/uit-schakelaar (afb. 2)

- Beweeg de aan-/uitschakelaar (16) naar boven om de compressor in te schakelen. Voor het uitschakelen wordt de aan/uit-schakelaar omlaag gedrukt.

8.7 Drukinstelling: (Afb. 1, 3)

• Met de drukregelaar (5) wordt de druk op de mano-meter (4) ingesteld.
• De ingestelde druk kan bij de snelkoppeling (3) worden afgelezen.
• Op de manometer (6) kunt u de keteldruk aflezen.
• De keteldruk wordt afgelezen bij de snelkoppeling (7).

8.8 Instelling drukschakelaar (afb. 1)

- De drukschakelaar (2) is in de fabriek ingesteld. Inschakeldruk ca. 6 bar Uitschakeldruk ca. 8 bar

8.9 Thermische veiligheidsschakelaar

De thermische veiligheidsschakelaar is in het apparaat ingebouwd.

Ga als volgt te werk als de thermische stroomonderbreker wordt geactiveerd:

• Trek de voedingsstekker uit het contact.
  • Wacht ongeveer twee tot drie minuten.
• Sluit het apparaat weer aan.
• Herhaal het proces als het apparaat niet start.
• Als het apparaat niet opnieuw start, schakel het apparaat dan met de aan / uit-schakelaar (16) uit en aan.
• Als u al het bovenstaande heeft uitgevoerd en het apparaat werkt nog steeds niet, neem dan contact op met de klantenservice.

9. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

Bij werkzaamheden met spuit- en sproeivoorzetapparaten alsook bij tijdelijk gebruik in de buitenlucht moet het apparaat absoluut middels een aardlekschakelaar met een afschakelstroom van 30 mA of minder worden aangesloten.

Belangrijke aanwijzingen

Bij overbelasting van de motor schakelt deze vanzelf uit. Na een afkoeltijd (deze tijd is verschillend) kan de motor weer worden ingeschakeld.

Defecte elektrische aansluitkabel.

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijke oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of ge-leiding van het netsnoer.
• Snijplekken omdat over het netsnoer is gereden.
• Beschadigde isolatie omdat de stekker uit de wandcontactdoos is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend netsnoeren met de aanduiding "H05VV-F".

Op de aansluitkabel moet de type-aanduiding vermeld staan.

Wisselstroommotor:

• De netspanning moet 230V\~ zijn.
• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter.

Aansluitingen en reparaties aan de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor
- Gegevens van het typeplaatje van de machine
- Gegevens van het typeplaatje van de motor

10. Reiniging, onderhoud en opslag

⚠ Let op!

Trek bij reinigings- en montagewerkzaamheden altijd de voedingsstekker uit het stopcontact! Gevaar voor verwonding door stroomstoten!

⚠ Let op!

Wacht tot het apparaat volledig is afgekoeld! Gevaar voor brandwonden!

⚠ Let op!

Voorafgaand aan alle reinigings- en onderhoudswerkzaamheden moet het apparaat drukloos worden gemaakt! Gevaar voor letsel!

10.1 Reiniging

• Houd het apparaat zoveel mogelijk vrij van stof en vuil. Wrijf het apparaat met een schone doek schoon of blaas het met perslucht bij een lage druk uit.
• Wij adviseren om het apparaat direct na elk gebruik te reinigen.
• Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings-of oplosmiddelen. Hierdoor kunnen de kunststofonderdelen van het apparaat worden aangetast. Let op dat er geen water in het apparaat terecht komt.
• Slang en spuitgereedschap moeten voor reiniging van de compressor worden losgekoppeld. De compressor mag niet met water, oplosmiddelen of soortgelijk worden gereinigd.

10.2 Onderhoud van het drukvat (afb. 1)

⚠️ Let op!

Om het drukvat (8) in goede staat te houden, moet u na elk gebruik het condenswater aftappen door de aftapplug (10) te openen.

Maak eerst de keteldruk drukloos (zie 10.7.1).

De aftapplug wordt geopend door hem linksom te draaien (vanaf de onderzijde van de compressor op de bout gezien), zodat het condenswater volledig uit het drukvat kan wegstromen. Draai vervolgens de aftapplug weer vast (rechtsom). Controleer vóór elk gebruik het drukvat op roestvorming en beschadigingen.

De compressor mag niet gebruikt worden als het drukvat beschadigd of roestig is. Neem contact op met de klantenservicewerkplaats als u beschadigingen constateert.

⚠ Let op!

Het condenswater uit het drukvat bevat olieresten. Ontdoet u zich van het condenswater op een milieu-vriendelijke manier en deponeer het op een overeen-komstige inzamelplaats.

10.3 Veiligheidsklep (afb. 1, 3)

De veiligheidsklep (17) is ingesteld op de maximaal toegestane druk van het drukvat. Het is niet toegestaan om de veiligheidsklep te verstellen of de verbindingsbeveiliging (17.2) tussen de aftapmoer (17.1) en de bijbehorende kap (17.3) te verwijderen.

De veiligheidsklep moet elke 30 bedrijfsuren, ten minste 3 keer per jaar worden bediend, zodat deze correct functioneert als dit nodig mocht zijn. Draai de geperfoereerde aftapmoer (17.1) tegen de wijzers van de klok in om te openen en trek dan de klepstang met de hand naar buiten over de geperforeerde aftapmoer (17.1) om de uitloop van het veiligheidsklep te openen. De klep laat nu hoorbaar lucht uit. Aansluitend draait u de aftapmoer weer rechtsom vast.

10.4 Oliepeil regelmatig controleren (afb. 11)

Compressor op een vlakke, horizontale ondergrond plaatsen.

Het oliepeil in het oliepeilglas (12) moet tussen MAX en MIN staan.

Olieverversing: Aanbevolen olie: SAE 15W 40 of gelijkwaardig.

De eerste vulling moet na 10 bedrijfsuren worden ververst; daarna moet u na elke 50 bedrijfsuren de olie aftappen en nieuwe olie bijvullen.

10.5 Olieverversing (afb. 1, 10, 11)

Schakel de motor uit en trek de voedingsstekker uit het stopcontact. Verwijderen van de olieafsluitplug (15). Nadat de eventueel aanwezige luchtdruk is afgevoerd, kunt u de olieaftapplug (12) op de compressorpomp (13) eruit schroeven.

Houd er een metalen afvoergootje onder en laat de olie in een opvangbak stromen, zodat de olie niet ongecontroleerd wegloopt. Als de olie niet helemaal uitstroomt, raden we aan om de compressor een beetje schuin te houden. Plaats de olieaftapplug (12) terug wanneer de olie is afgetapt.

Lever de afgewerkte olie in bij een inzamelpunt voor afgewerkte olie.

Zorg ervoor dat de compressor op een horizontale ondergrond staat, zodat de juiste oliehoeveelheid wordt bijgevuld. Voeg verse olie toe via de olievulopening (18) totdat het oliepeil de maximale vulhoeveelheid bereikt. Deze wordt aangegeven door een rode punt op het oliepeilglas (12) (afb. 11). Overschrijd niet de maximale vulhoeveelheid.

Overvulling kan schade aan het apparaat tot gevolg hebben. Plaats de olieafsluitplug (15) terug in de olie-vulopening (18).

10.6 Reinigen van het aanzuigfilter (afb. 3, 12, 13)

Het aanzuigfilter voorkomt dat stof en vuil naar binnen worden gezogen. Dit filter moet minimaal elke 300 bedrijfsuren worden gereinigd. De capaciteit van de compressor neemt namelijk aanzienlijk af als het aanzuigfilter verstopt is.

Verwijder het aanzuigfilter (2x) door de bout (E) los te draaien.

Trek vervolgens het filterdeksel (D) eraf. U kunt nu het luchtfilter (F) uitnemen.

Klop het luchtfilter, filterdeksel en filterhuis voorzichtig uit. Deze componenten moeten daarna met perslucht (ca. 3 bar) worden uitgeblazen en in omgekeerde volgorde worden teruggeplaatst.

10.7 Opslag

⚠️ Let op!

Haal de voedingsstekker uit het stopcontact, ont- luchten het apparaat en alle aangesloten pers- luchtgereedschap. Stel de compressor dusdanig af dat deze niet door onbevoegden in gebruik kan worden genomen.

⚠ Let op!

De compressor alleen bewaren in een droge om- geving die niet toegankelijk is voor onbevoegden. Niet kantelen, uitsluitend rechtop bewaren! Olie kan uitlopen!

10.7.1 Aftappen van de overdruk

Laat de overdruk in de compressor ontsnappen door de compressor uit te schakelen en de nog aanwezige perslucht in het drukvat te gebruiken, bijv. een universeel persluchtgereedschap op stationair toerental of met een luchtpistool.

10.8 Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt.

Slijtageonderdelen*: Luchtfilter

* niet persé meegeleverd!

Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

11. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieu-vriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoudelijke afval, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

- Oude batterijen of accu's die niet vast in het afge-dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden ver-wijderd! Het afvoeren hiervan is geregeld in de wet-geving inzake batterijen.

- Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.

- De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!

- Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur niet bij het huishoudelijk afval mag worden gegooid.

- Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd:

- Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)

- Verkooppunten van elektrische apparaten (stationair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden.

- Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend verzamelpunt in je omgeving worden gebracht.

- Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.

- Bij levering van een nieuw elektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

- Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden ge-installeerd en verkocht en die onder de Europese

Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

Informatie over het afvoeren van versleten appara- tuur kunt u opvragen bij uw gemeente.

Brandstoffen en oliën

- Voor het afvoeren van het apparaat moeten de brandstoftank en het motorreservoir worden geleegd!

- Brandstof en motorolie horen niet bij het huishoudelijke afval of in het riool, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

- Lege olie- en brandstoftanks moet milieuvriendelijk worden afgevoerd.

12. Verhelpen van storingen

Storing Mogelijke oorzaak Oplossing
Compressor draait niet.	Netspanning niet aanwezig.	Kabel, voedingsstekker; zekering en stopcontact controleren.
	Netspanning te laag.	Te lang verlengsnoer vermijden. Verlengsnoer met voldoende aderdoorsnede gebruiken.
	Buitentemperatuur te laag.	Niet gebruiken bij een buitentemperatuur onder de +5 °C.
	Motor oververhit.	Motor laten afkoelen evt. de oorzaak van de oververhitting wegnemen.
Compressor loopt, maar geen druk.	Veiligheidsklep (17) lek. Veiligheidsklep (17) vervangen.
	Afdichtingen defect.	Afdichtingen controleren, een defecte afdichting bij een gespecialiseerde werkplaats laten vervangen.
	Aftapbout voor condenswater (10) lekt.	Bout met de hand aanhalen.Afdichting op de bout controleren, evt. vervangen.
De compressor loopt, de druk wordt aangegeven op de manometer, maar het gereedschap loopt niet.	Slangverbindingen lek.	Persluchtslang en gereedschap controleren, evt. vervangen.
	Snelkoppeling lek. Snelkoppeling	controleren en evt. vervangen.
	Te lage druk op de drukregelaar (5) ingesteld.	Drukregelaar weer opendraaien.

Merknad om emballasjen

Emballasjemateriale kan resirkuleres. Vennligst kast emballasje på en miljøvennlig måte.

Henvisninger til elektro- og elektronikkenhetslov (ElektroG)

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantía ES
