Tekniska specifikationer	Kolvkompressor, motoreffekt 2,5 kW, maximalt tryck 8 bar, luftflöde 250 L/min.
Användning	Idealisk för gör-det-själv-arbeten, uppblåsning, målning och drift av pneumatiska verktyg.
Underhåll och reparation	Kontrollera regelbundet oljenivån, rengör luftfiltret och töm vattentanken.
Säkerhet	Använd skyddsglasögon, överskrid inte maximalt tryck och undvik fuktiga miljöer.
Allmän information	Vikt 40 kg, mått 90 x 40 x 80 cm, 2 års garanti.

Vanliga frågor - HC 52dc SCHEPPACH

Hur startar man kompressorn SCHEPPACH HC 52dc?

För att starta kompressorn, anslut den till ett eluttag, kontrollera att tanken är tom och att säkerhetsventilen är stängd. Slå sedan på huvudströmbrytaren.

Vad gör man om kompressorn inte startar?

Kontrollera att kompressorn är korrekt ansluten till ett fungerande uttag. Se till att strömkabeln inte är skadad. Kontrollera även säkringen för strömförsörjningen.

Varför når inte kompressorn önskat tryck?

Det kan bero på luftläckor i slangar eller kopplingar. Kontrollera alla anslutningar för läckor. Se också till att filtret är rent och att regulatorn fungerar korrekt.

Hur underhåller man kompressorn SCHEPPACH HC 52dc?

För att underhålla kompressorn, rengör luftfiltret regelbundet, töm vattentanken och kontrollera oljenivåerna om din modell kräver det. Inspektera även slangar och kopplingar för tecken på slitage.

Vad gör man om kompressorn ger ifrån sig ovanliga ljud?

Ovanliga ljud kan indikera ett problem. Kontrollera om främmande föremål sitter fast i turbinen och undersök rörliga delar för tecken på slitage eller skador. Om problemet kvarstår, kontakta en professionell.

Hur justerar man utgångstrycket på kompressorn?

För att justera utgångstrycket, använd tryckregulatorn. Vrid knappen medurs för att öka trycket och moturs för att minska det. Kontrollera manometern för önskat tryck.

Är kompressorn SCHEPPACH HC 52dc portabel?

Ja, SCHEPPACH HC 52dc är designad för att vara portabel, med hjul och handtag för enkel transport.

Vad är kapaciteten på tanken för SCHEPPACH HC 52dc?

Tankkapaciteten för SCHEPPACH HC 52dc är 50 liter.

Vilken typ av olja ska jag använda för kompressorn?

Använd en kompressorolja rekommenderad av tillverkaren, vanligtvis en syntetisk eller mineralolja avsedd för luftkompressorer.

Hur tömmer man vattnet från kompressorns tank?

För att tömma vattnet, öppna avtappningsventilen längst ner på tanken när kompressorn är avstängd och avtryckt. Låt vattnet rinna ut helt innan du stänger ventilen.

BRUKSANVISNING HC 52dc SCHEPPACH

Förklaring av symbolerna på produkten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

	Varning - läs instruktionsmanualen för att minska risken för personskada.
	Använd hörselskydd. Buller kan orsaka hörselskador.
	Bär andningsmask. När du arbetar med trä och andra material kan hälsovådligt damm uppstå. Asbesthaltigt material får inte bearbetas!
	Använd skyddsglasögon. Om gnistor uppstår under arbetet eller det yr flisor, spån och damm från maskinen, kan det orsaka synförlust.
	Varning för varma delar!
	Varning för elektrisk spänning!
	Varning! Enheten är fjärrstyrd och kan starta utan varning.
	Obs! Kontrollera oljenivån före driftsättningen och byt oljeförslutningspluggen!
	Utsätt inte maskinen för regn. Apparaten får bara stationeras, lagras och användas i torra miljöer.
	Uppgift om ljudeffektnivån i dB
	Produkten uppfyller kraven i gällande europeiska direktiv.
	Produkten uppfyller kraven i gällande serbiska direktiv.

Innehållsförteckning: Sida:

1. Inledning 186
2. Apparatbeskrivning (bild 1–14).... 186
3. Leveransomfång....186
4. Avsedd användning 186
5. Säkerhetsanvisningar 187
6. Tekniska specifikationer 189
7. Före idrifttagning 189
8. Montering och manövrering.... 190
9. Elektrisk anslutning.... 190
10. Rengöring, underhåll och lagring 191
11. Avfallshantering och återvinning 192
12. Felsökning.... 193
13. Försäkran om överensstämmelse 287

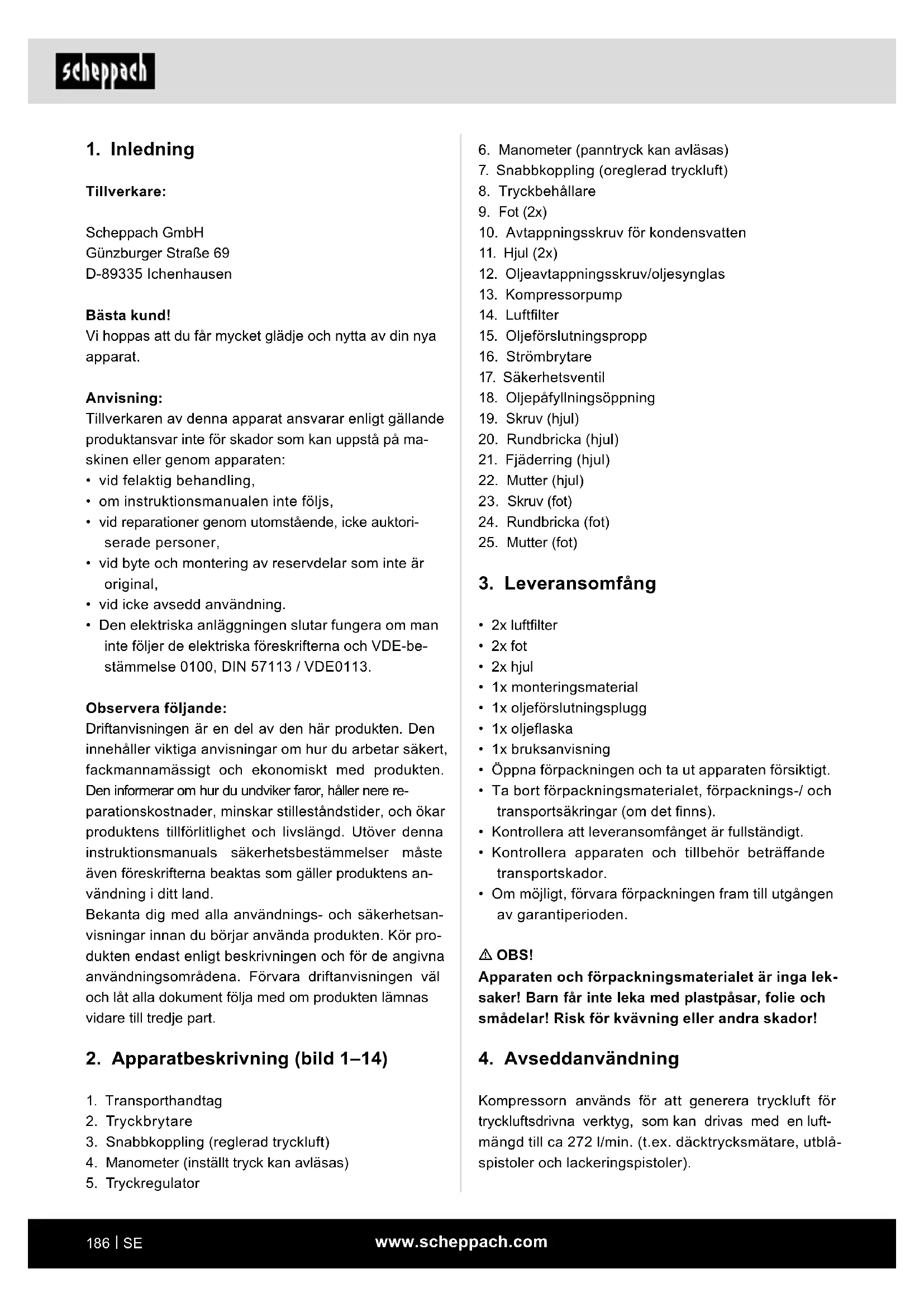

1. Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya apparat.

Anvisning:

Tillverkaren av denna apparat ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom apparaten:

• vid felaktig behandling,
- om instruktionsmanualen inte följs,
- vid reparationer genom utomstående, icke auktoriserade personer,
- vid byte och montering av reservdelar som inte är original,
- vid icke avsedd användning.
- Den elektriska anläggningen slutar fungera om man inte följer de elektriska föreskrifterna och VDE-bestämmelse 0100, DIN 57113 / VDE0113.

Observera följande:

Driftanvisningen är en del av den här produkten. Den innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med produkten. Den informerar om hur du undviker faror, håller nere reparationskostnader, minskar stilleståndstider, och ökar produktens tillförlitlighet och livslängd. Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller produktens användning i ditt land.

Bekanta dig med alla användnings- och säkerhetsanvisningar innan du börjar använda produkten. Kör produkten endast enligt beskrivningen och för de angivna användningsområdena. Förvara driftanvisningen väl och låt alla dokument följa med om produkten lämnas vidare till tredje part.

2. Apparatbeskrivning (bild 1–14)

1. Transporthandtag
2. Tryckbrytare
3. Snabbkoppling (reglerad tryckluft)
4. Manometer (inställt tryck kan avläsas)

5. Tryckregulator

6. Manometer (panntryck kan avläsas)

7. Snabbkoppling (oreglerad tryckluft)
8. Tryckbehållare
9. Fot (2x)
10. Avtappningsskruv för kondensvatten
11. Hjul (2x)
12. Oljeavtappningsskruv/oljesynglas
13. Kompressorpump
14. Luftfilter
15. Oljeförslutningspropp
16. Strömbrytare
17. Säkerhetsventil
18. Oljepåfyllningsöppning
19. Skruv (hjul)
20. Rundbricka (hjul)
21. Fjäderring (hjul)
22. Mutter (hjul)
23. Skruv (fot)
24. Rundbricka (fot)
25. Mutter (fot)

3. Leveransomfång

• 2x luftfilter
• 2x fot
  • 2x hjul
  • 1x monteringsmaterial
  • 1x oljeförslutningsplugg
• 1x oljeflaska
  • 1x bruksanvisning
• Öppna förpackningen och ta ut apparaten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera apparaten och tillbehör beträffande transportskador.
• Om möjligt, förvara förpackningen fram till utgången av garantiperioden.

⚠ OBS!

Apparaten och förpackningsmaterialet är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

4. Avseddanvändning

Kompressorn används för att generera tryckluft för tryckluftsdrivna verktyg, som kan drivas med en luftmängd till ca 272 l/min. (t.ex. däcktrycksmätare, utblåspistoler och lackeringspistoler).

Kompressorn får bara användas i torra och väl ventilerade inomhusutrymmen.

Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.

Observera att våra apparater inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

⚠ Obs! Vid användning av elektriska verktyg ska följande principiella försiktighetsåtgärder beaktas som skydd mot elektrisk stöt, skaderisk och brandfara. Läs alla dessa anvisningar innan du använder elverktyget och förvara säkerhetsanvisningen på ett säkert ställe.

⚠ Obs! Vid användning av denna kompressor ska följande principiella försiktighetsåtgärder beaktas som skydd mot elektrisk stöt, skaderisk och brandfara. Läs och beakta dessa anvisningar innan du använder apparaten.

Säkert arbete

1. Håll ordning i ditt arbetsområde

2. Oordning i arbetsområdet kan orsaka olyckor.

3. Ta hänsyn till omgivningens påverkan

4. Utsätt inte elektriska verktyg för regn.
5. Använd inte elverktyg i fuktig eller våt miljö. Risk för elektrisk stöt!
6. Se till att det finns god belysning i arbetsområdet.

7. Använd inte elverktyg där det finns risk för brand eller explosion.

8. Skydda dig mot elektriska stötar

9. Undvik att komma i kontakt med jordade delar (till exempel rör, radiatorer, spisar och kylskåp).

10. Håll barn på avständ!

11. Låt inte andra personer vidröra verktyget och ka- beln, håll dem borta från ditt arbetsområde.

12. Förvara oanvända elverktyg på ett säkert sätt

13. Oanvända elverktyg ska förvaras på en torr, högt belägen eller låst plats utom räckhåll för barn.

14. Överbelasta inte dina elverktyg

15. Du arbetar bättre och säkrare i det angivna pre- standaområdet.

16. Använd lämpliga arbetskläder

17. Använd inte löst sittande kläder eller smycken eftersom de kan fastna i rörliga delar.

18. Vid arbete utomhus är gummihandskar och halkfria skodon rekommenderbart.

19. Bär hårnät om du har långt här.

20. Använd inte kabeln i syften som den inte är avsedd för

- Använd inte kabeln för att dra ut nätstickkontakten ur eluttaget. Skydda kabeln mot hetta, olja och vassa kanter.

1. Sköt dina verktyg med omsorg

2. Håll kompressorn ren för att kunna arbeta bra och säkert.

3. Följ underhållsföreskrifterna.
4. Kontrollera regelbundet elverktygets anslutningssladd och låt en behörig fackman byta den vid skada.

5. Kontrollera regelbundet förlängningskablar och byt ut dem om de är skadade.

6. Dra alltid ut kontakten ur uttaget

- När elverktyget inte används, före underhåll och vid byte av verktyg som till exempel sågblad, borr och fräs.

- Förvissa dig om att omkopplaren är frånslagen när kontakten sätts i uttaget.

1. Använd ingen förlängningskabel vid utomhusbruk
2. Vid arbete utomhus ska bara för ändamålet tillåt- na och markerade förlängningskablar användas.

3. Använd kabeltrumma bara i utrullat tillständ.

4. Var hela tiden uppmärksam

- Var försiktig med vad du gör. Använd sunt förnuft i arbetet. Använd inte elverktyget när du är okoncentrerad.

1. Kontrollera elverktyget efter eventuella skador

Innan elverktyget används måste en noggrann undersökning göras av skyddsanordningar och ev. lätt skadade delar, så att de fungerar felfritt.
- Kontrollera att de rörliga delarna inte är skada- de och fungerar som de ska och inte klämmer åt. Samtliga delar måste vara korrekt monterade och alla villkor uppfyllda för att säkerställa felfri drift hos elverktyget.
- Skadade skyddsanordningar och delar måste repareras eller bytas ut på ett avsett sätt genom en erkänd fackverkstad, om inget annat anges i instruktionsmanualen.
- Skadade omkopplare måste bytas av en kundtjänstverkstad.

- Använd inte trasiga eller skadade anslutningskablar.

- Använd inte elverktyg, på vilka omkopplaren inte kan slås på och av.

1. Låt en behörig elektriker reparera elverktyget

- Detta elektriska verktyg uppfyller de tillämpliga säkerhetsbestämmelserna. Reparationer får utföras endast en behörig elektriker med originaldelar, annars kan olyckor uppstå för operatören.

1. Obs!

- För din egen säkerhet, använd bara tillbehör och extrautrustning som anges i instruktionsmanualen eller som föreslås eller anges av tillverkaren. Användning av andra än de i instruktionsmanualen eller katalogen rekommenderade tillsatsverktygen eller tillbehören kan innebära en personlig skaderisk för dig.

1. Buller

- När kompressorn används ska hörselskydd användas.

1. Byte av anslutningssladden

- Om anslutningssladden skadas måste den bytas ut av tillverkaren eller en behörig elektriker för att undvika fara. Risk för elektriska stötar

1. Påfyllning av däck

- Kontrollera däcktrycket omedelbart efter påfyllningen med hjälp av en lämplig manometer, t.ex. på en tankstation.

1. Mobila kompressorer i byggställesdrift

- Se till att alla slangar och armaturer är avsedda för högsta tillåtna arbetstryck för kompressorn.

1. Uppställningsplats

- Ställ endast upp kompressorn på en jämn yta.

1. Vi rekommenderar att matningsslangar med tryck över 7 bar utrustas med en säkerhetskabel, t.ex. en ställina.

2. Undvik stora belastningar på ledningssystemet genom att använda flexibla slanganslutningar för att undvika brytställen.

3. Använd en jordfelsbrytare med en utlösningsström på 30 mA eller lägre. Användning av en jordfelsbrytare minskar risken för elstötar.

⚠ WARNING! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa förhållanden kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

YTTERLIGARE SÄKERHETSANVISNINGAR

Följ driftmanualerna som hör till de aktuella tryckluftsverktygen/tryckluftsutrustningarna! Även de följande allmänna anvisningarna ska följas:

Säkerhetsanvisningar för arbete med tryckluft och utblåspistoler

• Var noga med tillräckligt avstånd till produkten, minst 2,50 m gäller, och håll tryckluftsverktygen/tryckluftsutrustningarna borta från kompressorn under driften.
• Kompressorpump och ledningar när under drift höga temperaturer. Kontakt leder till brännskador.
• Luften som sugs ut med kompressorn måste vara fri från tillsatser som i kompressorpumpen kan leda till bränder eller explosioner.
• När slangkopplingen släpps måste kopplingsstycket på slangen hållas fast med handen.
• På så sätt undviker man skador till följd av att slangen kastas tillbaka.
• Bär skyddsglasögon och andningsmask vid arbeten med tryckluftspistolen. Damm är hälsofarligt! Främmande föremål och delar som blåser iväg kan lätt orsaka personskada.
• Blås inte på andra personer med utblåspistolen och rengör inte kläder som sitter på kroppen. Skaderisk!

Säkerhetsanvisningar vid användning av sprut- och sprejutrustningar (t.ex. färgsprutor):

• Håll sprejutrustningen borta från kompressorn vid påfyllningen så att ingen vätska kommer i kontakt med kompressorn.
• Spreja aldrig med sprejutrustning (t.ex. färgsprutor) mot kompressorn. Fukt kan leda till elektriska risker!
• Bearbeta inte lacker eller lösningsmedel med en flampunkt under 55° C. Explosionsrisk!
• Värm inte upp lacker och lösningsmedel. Explosionsrisk!
• Om hälsofarliga vätskor bearbetas måste filtreringsutrustning (ansiktsmasker) användas som skydd. Beakta även uppgifter om skyddsåtgärder från tillverkare av sådana ämnen.
• De uppgifter som står på förpackningen med materialet som ska bearbetas och informationen i förordningen om farliga ämnen måste beaktas. Vid behov ska ytterligare skyddsåtgärder vidtas, särskilt lämpliga kläder och masker.

• Under sprutningen liksom i arbetsrummet är det förbjudet att röka. Explosionsrisk! Färgångor är också lättantändliga.

• Brandställen, öppen läga eller maskiner som det slår gnistor om får inte finnas i närheten eller användas.

• Förvara och förtär inte mat eller drycker i arbetsrummet. Färgångor är hälsofarliga.
• Arbetsrummet måste vara större än 30 m ^3 och det måste finnas tillräckligt stort luftutbyte under sprutning och torkning.
• Spruta inte i motvind. Bestämmelser från den lokala polismyndigheten måste alltid beaktas när brännbara resp. farliga ämnen sprutas.
• Använd inte PVC-tryckslangen för att bearbeta medier som lacknafta, butanol och metylklorid. Dessa medier förstör tryckslangen.
• Arbetsområdet måste vara avskilt från kompressorn så att den inte kan komma i direkt kontakt med arbetsmediet.

Drift av tryckbehållare

• Den som använder en tryckbehållare måste hålla den i gott skick, använda den på ett korrekt sätt, övervaka, utan fördröjning genomföra nödvändiga reparationer och underhållsarbeten och vidta de säkerhetsåtgärder som krävs efter omständigheterna.
• Tillsynsmyndigheter kan i enstaka fall hjälpa till att ordna nödvändiga övervakningsåtgärder.
• En tryckbehållare får inte användas om den uppvisar fel som kan leda till att användaren eller tredje part utsätts för fara.
• Kontrollera alltid innan tryckbehållaren börjar användas om den är rostig eller skadad. Kompressorn får inte användas med en skadad eller rostig tryckbehållare. Om det förekommer skador, kontakta kundserviceverkstaden.

Förvara säkerhetsanvisningen på ett säkert sätt.

6. Tekniska specifikationer

Nätanslutning	230V / 50Hz
Motoreffekt	2200 W
Driftläge	S1
Kompressorvarvtal	2850 min ^1
Tryckbehållarvolym (i liter)	50
Arbetstryck	ca. 8 bar
Teo. Sugkraft	ca 412 l/min
Teo. Uteffekt	ca 272 l/min
Skyddstyp	IP32

Apparatens vikt ca 41 kg

Olja (15W 40) ca 0,25 l

Max. uppställningshöjd (ö.h.) 1000 m

Med förbehåll för tekniska ändringar!

Bulleremissionsvärdena fastställdes i enlighet med EN ISO 3744.

Använd hörselskydd.

Buller kan orsaka hörselskador.

⚠ Varning: Buller kan ha allvarlig inverkan på din hälsa. Om maskinens buller överstiger 85 dB (A), bör du använda ett passande hörselskydd.

Ljudeffektnivå L_wA	93 dB
Ljudtrycksnivå L_pA	71,2 dB
Osäkerhet K_wA/pA	2,03 dB

7. Före idrifttagning

• Innan maskinen ansluts måste du kontrollera att uppgifterna på typskylten överensstämmer med de som gäller för elnätet.
• Ta bort transportproppen (B) före första driftsättningen och fyll kompressorpumphuset med olja enligt beskrivningen under punkt 8.4.
• Kontrollera maskinen för transportskador. Rapportera eventuella skador omedelbart till transportföretaget som levererade kompressorn.
• Kompressorn måste installeras i närheten av verktyget som använder tryckluft.
• Långa luftledningar och långa matarledningar (förlängningskablar) bör undvikas.
• Se till att insugsluften är torr och dammfri.
• Installera inte kompressorn i ett fuktigt rum eller i ett våtrum.
• Kompressorn får endast användas på en lämplig plats (väl ventilerad, omgivningstemperatur +5 °C till 40 °C). Rummet måste vara fritt från damm, syror, ångor, explosiva eller brandfarliga gaser.
• Kompressorn är avsedd för användning i torra utrymmen. I områden där arbete med sprayvatten sker är användning inte tillåten.

• Kompressorpumpens oljenivå måste kontrolleras före idrifttagning.

• Kompressorn får endast användas utomhus tillfälligt och då i torra miljöer.

• Kompressorn måste alltid hållas torr och får inte bli kvar utomhus efter arbetet.

8. Montering och manövrering

Obs!

Montera klart apparaten före idrifttagning!

Följande behövs för monteringen:

• 2x U-nyckel, 17 mm (ingår inte i leveransomfånget)
• 2x U-nyckel, 14 mm (ingår inte i leveransomfånget)

8.1 Montera hjulen (bild 5)

- Montera de medföljande hjulen (11) så som visas.

8.2 Montera foten (2x) (bild 6)

- Montera den medföljande foten (2x) så som visas.

8.3 Montera luftfiltret (2x) (bild 7, 8)

- Ta bort transportpluggen (A) och skruva fast luftfiltret (14) på maskinen.

8.4 Byta transportlocket (B)(bild 9, 10)

• Ta bort transportlocket (B) till oljepåfyllningsöppningen (18).
• Fyll på den medföljande kompressoroljan i kompressorpumphuset och sätt in den medföljande oljeförslutningspluggen (15) i oljepåfyllningsöppningen (18).

8.5 Nätanslutning

• Kompressorn är utrustad med en nätledning med jordat uttag. Den kan när som helst anslutas till ett eluttag 230 V\~50 Hz, som skyddas av en säkring på 16 A.
• Kontrollera före idrifttagningen att nätspänningen motsvarar driftspänningen och maskinstyrkan som anges på märkskylten.
• Långa matarledningar liksom förlängningar, kabeltrummor osv. orsakar spänningsfall och kan förhindra motorn från att starta.
• Vid låga temperaturer under +5°C finns det risk för att motorn inte startar till följd av tröghet.

8.6 Till-/Från-brytare (bild 2)

- För att starta kompressorn skjuts strömbrytaren (16) uppåt. För att stänga av kompressorn trycker man ner strömbrytaren.

8.7 Tryckinställning: (Bild 1, 3)

• Tryckregulatorn (5) används för att ställa in trycket på manometern (4).
• Det inställda trycket kan läsas av på snabbkopplingen (3).
• På manometern (6) läses tanktrycket av.
• Tanktrycket läses av på snabbkopplingen (7).

8.8 Inställning tryckbrytare (bild 1)

- Tryckbrytaren (2) har ställts in i fabriken. Inkopplingstryck ca 6 bar Avstängningstryck ca 8 bar

8.9 Termoskyddsbrytare

Termoskyddsbrytaren är monterad i apparaten.

Gör så här om termoskyddsbrytaren löser ut:

• Dra ur nätstickkontakten.
• Vänta cirka 2 till 3 minuter.
- Stick in apparaten igen.
- Upprepa förloppet om apparaten inte startar.
- Om apparaten fortfarande inte startar stänger du av den på Till-Från-brytaren (16) och slår sedan på den igen.
- Om du har utfört alla de ovan angivna stegen och apparaten trots detta inte fungerar så kontaktar du vår service.

9. Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar gällande VDE- och DIN-bestämmelser. Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.

Vid arbeten med sprut- och sprejutrustning samt vid tillfällig användning utomhus måste apparaten anslutas över en jordfelsbrytare med en utlösningsström på 30 mA eller lägre.

Viktiga anvisningar

Vid överbelastning av motorn stängs den av automatiskt. Efter en avkylningstid (tidsmässigt olika) kan motorn återigen slås på.

Skadad elanslutningsledning.

På elektriska anslutningsledningar uppstår det ofta isolationsskador.

Orsaker till detta kan vara:

• Tryckställen när anslutningssladdar förs genom fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.

Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.

Kontrollera regelbundet om de elektriska anslutningsledningarna är skadade. Kontrollera att anslutningsladden inte är ansluten till elnätet vid kontrollen. Elektriska anslutningsledningar måste motsvara tilllämpliga VDE- och DIN-bestämmelser. Använd endast anslutningsledningar med märkningen "H05VV-F".

Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.

Växelströmsmotor:

• Nätspänningen måste vara 230 V\~.
• Förlängningsledningar upp till 25 m längd måste ha ett tvärsnitt på 1,5 kvadratmillimeter.

Anslutningar och reparationer av elektrisk utrustning får endast utföras av behöriga elektriker.

Uppge följande information om du har frågor:

• Motorns strömtyp
• Uppgifter på maskinens typskylt
• Motoruppgifter på typskylten

10. Rengöring, underhåll och lagring

⚠ Obs!

Dra alltid ut nätstickkontakten innan rengörings- och underhållsarbeten utförs! Skaderisk till följd av elektrisk stöt!

▲ Obs!

Vänta tills maskinen har stannat helt! Risk för brännskador!

▲ Obs!

Gör maskinen trycklös innan rengörings- och underhållsarbeten utförs! Skaderisk!

10.1 Rengöring

• Se till att maskinen är så fri från damm och smuts som möjligt. Torka av maskinen med en ren trasa, eller blås ren den med tryckluft med lågt tryck.
• Vi rekommenderar att apparaten rengörs direkt efter varje användning.
• Rengör maskinen regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lösningsmedel. De skulle kunna angripa enhetens plastdelar. Se till att det inte tränger in vatten i maskinen.
• Slang och sprutverktyg måste separeras från kompressorn före rengöring. Kompressorn får inte rengöras med vatten, lösningsmedel eller liknande.

10.2 Underhåll av tryckbehållaren (bild 1)

▲ Obs!

Tappa av kondensvattnet efter varje användning genom att öppna avtappningsskruven (10) för att ge tryckbehållaren (8) lång hållbarhet.

Släpp först ut tanktrycket (s. 10.7.1).

Avtappningsskruven öppnas genom att den vrids moturs (sett från kompressorundersidan mot skruven), så att kondensvattnet kan rinna ut helt ur tryckbehållaren. Stäng avtappningsskruven efter det (vrid medurs). Kontrollera alltid innan tryckbehållaren börjar användas om den är rostig eller skadad.

Kompressorn får inte användas med en skadad eller rostig tryckbehållare. Om det förekommer skador, kontakta kundserviceverkstaden.

⚠ Obs!

Tryckbehållarens kondensvatten innehåller oljerester. Avfallshantera kondensvattnet miljöriktigt genom att lämna in till en för ändamålet avsedd uppsamlingsplats.

10.3 Säkerhetsventil (bild 1, 3)

Säkerhetsventilen (17) är inställd på det högsta tillåtna trycket för tryckbehållaren. Det är inte tillåtet att justera säkerhetsventilen eller ta bort kopplingsläset (17.2) mellan avtappningsmuttern (17.1) och dess lock (17.3).

För att säkerhetsventilen ska fungera ändamålsenligt måste den vridas var 30:e drifttimme, minst 3 gånger per år. Vrid den perforerade avtappningsmuttern (17.1) moturs för att öppna och dra sedan ventilspindeln utåt för hand, över den perforerade avtappningsmuttern (17.1), för att öppna säkerhetsventilens utlopp. Ventilen släpper ut luften hörbart. Sätt sedan fast avtappningsmuttern medurs igen.

10.4 Kontrollera regelbundet oljenivån (bild 11)

Ställ kompressorn på en jämn och slät yta.

Oljenivån ska befinna sig mellan oljesynglasets (12) MAX och MIN.

Oljebyte: Rekommenderad olja: SAE 15W 40 eller likvärdig.

Första påfyllningen måste bytas ut efter 10 drifttimmar, efter det ska oljan tappas av var 50:e drifttimme och ny fyllas på.

10.5 Oljebyte (bild 1, 10, 11)

Stäng alltid av motorn och dra ut nätstickkontakten ur uttaget. Ta bort oljeförslutningspluggen (15). Efter att eventuellt lufttryck har lästs av kan oljeavtappningsskruven (12) skruvas loss från kompressorpumpen (13).

För att oljan inte ska kunna rinna ut okontrollerat ska man hålla en liten plåtränna under och fånga upp oljan i en behållare. Om oljan inte rinner ut helt rekommende-rar vi att kompressorn lutas något. När oljan har runnit ut sätter man tillbaka oljeavtappningsskruven (12) igen.

Förbrukad olja kasseras i en avfallshanteringsstation som tar emot förbrukad olja.

För att fylla på rätt mängd olja måste kompressorn stå på en plan yta. Fyll på den nya oljan genom oljepåfyllningsöppningen (18) tills oljenivån har nätt maximal påfyllningsmängd. Den markeras med den röda punkten på oljesynglaset (12) (bild 11). Överskrid inte den maximala påfyllningsmängden.

Överfyllning kan leda till att maskinen skadas. Sätt tillbaka oljeförslutningsproppen (15) i oljepåfyllningsöppningen (18).

10.6 Rengöra insugningsfiltret (bild 3, 12, 13)

Insugningsfiltret förhindrar att damm och smuts sugs in. Detta filter måste rengöras minst var 300:e drifttimme. Ett tilltäppt insugningsfilter försämrar kompressorns prestanda avsevärt.

Ta bort insugningsfiltret (2x) genom att öppna skruven (E).

Ta sedan av filterlocket (D). Du kan nu ta bort luftfiltret (F).

Knacka försiktigt ur luftfiltret, filterlocket och filterhuset.

Dessa komponenter måste sedan blåsas ut med tryckluft (ca 3 bar) och därefter monteras i omvänd ordning.

10.7 Förvaring

⚠ Obs!

Dra ut nätstickkontakten, avlufta maskinen och alla anslutna trycklufts-universalverktyg. Stäng av kompressorn så att den inte kan tas i drift av obehöriga.

▲ Obs!

Kompressorn får endast förvaras i en torr omgivning, oåtkomlig för obehöriga. Luta den inte, förvara den stående! Olja kan rinna ut!

10.7.1 Släppa ut övertrycket

Släpp ut övertrycket i kompressorn genom att stänga av kompressorn och använda upp tryckluften som finns i tryckbehållaren, t.ex. med en tryckluftsverktyg på tomgång eller med en utblåsningspistol.

10.8 Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Luftfilter

* Ingår inte obligatoriskt i leveransomfånget!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på första-sidan.

11. Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

- Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.

• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
• Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.

• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:

• Offentliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)

• Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.
• Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.

• Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.

• Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka-rens kundservice angående detta.

• Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

Kommun- eller stadsförvaltningen kan ge information om hur uttjänta apparater kasseras.

Bränsle och oljor

• Bränsletanken och behållaren med motorolja måste tömmas innan apparaten avfallshanteras!
• Bränsle och motorolja ska inte kastas i hushållsso-porna utan lämnas till separat insamling respektive avfallshantering!
• Tomma olje- och bränslebehållare måste avfallshanteras miljövänligt.

12. Felsökning

Störning Möjliga orsaker Åtgärd
Kompressorn går inte.	Nätspänning finns inte.	Kontrollera kabel, nätstickkontakt, säkring och kontak-tuttag.
	Nätspänning för låg.	Undvik för lång förlängningskabel. Använd en förläng-ningskabel med tillräckligt trådtvärsnitt.
	Utomhustemperatur för låg. Använd inte i utomhustemperaturer under +5°C.
	Motorn överhettad.	Låt motorn svalna och avhjälp ev. orsaken till överhett-ningen.
Kompressorn går, dock inget tryck.	Säkerhetsventilen (17) otät. Byt ut säkerhetsventilen (17).
	Tätningar trasiga.	Kontrollera tätningar, låt en fackverkstad byta ut trasiga tätningar.
	Avtappningsskruven för kon-densvatten (10) läcker.	Dra åt skruven för hand.Kontrollera tätningen på skruven, byt ut vid behov.
Kompressorn igång, tryck visas på manometern men verktyget går inte.	Slangförbindelser otäta. Kontrollera tryckluftslang och verktyg, byt ut vid behov.
	Snabbkoppling otät. Kontrollera snabbkopplingen, byt vid behov.
	För lågt tryck har ställts in i tryck-regulatorn (5).	Vrid upp tryckregulatorn ytterligare.

- Beskyt langt hår under hårnet.

Defekt elektrisk tilslutningsledning.

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.

Forklaring av symbolene på produktet

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Takuu Fl
