KASUTUSJUHEND HC 52dc SCHEPPACH

kompressorOriginaalkäitusjuhendi tõlge

Tootel olevate sümbolite selgitus Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Ohu- tussümbolitest ja nende juurde kuuluvatest selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid õnnetuste ärahoidmiseks. Hoiatus - lugege vigastusriski vähendamiseks käsitsusjuhendit. Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu. Kandke tolmukaitsemaski. Puidu ja muude materjalide töötlemisel võib tekkida tervistkahjus- tav tolm. Asbestisisaldusega materjali ei tohi töödelda! Kandke kaitseprille. Töö ajal tekkivad sädemed või seadmest väljatungivad killud, laastud ja tolmud võivad nägemiskadu põhjustada. Hoiatus kuumade osade eest! Hoiatus elektripinge eest! Hoiatus! Moodul on kaugjuhitav ja võib hoiatuseta käivituda. Tähelepanu! Kontrollige enne esmakordset käikuvõtmist õlitaset ja vahetage õli-sulgurkork välja! Ärge jätke masinat vihma kätte. Seadet tohib statsioneerida, ladustada ja käitada ainult kuivades ümbrustingimustes.

Helivõimsustaseme andmed dB Toode vastab kehtivatele Euroopa direktiividele. Toode vastab kehtivatele Serbia direktiividele.www.scheppach.com

10. Kondensvee väljalaskepolt

12. Õli väljalaskepolt / õlivaateklaas

16. Sisse-/ Välja-lüliti

23. Polt (seisujalg)

24. Alusseib (seisujalg)

25. Mutter (seisujalg)

• Avage pakend ja võtke seade ettevaatlikult välja.

• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).

• Kontrollige üle, kas tarnekomplekt on terviklik.

• Kontrollige seadet ja tarvikuosi transpordikahjus- tuste suhtes.

• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal. m TÄHELEPANU! Seade ja pakendusmaterjalid pole laste mänguas- jad! Lapsed ei tohi kilekottide, kilede ja väikeosa- dega mängida! Valitseb allaneelamis- ja lämbu- misoht!

4. Sihtotstarbekohane kasutus

Kompressor on ette nähtud suruõhu tootmiseks suru- õhukäitusega tööriistadele, mida saab käitada õhuko- gusega kuni u 272 l/min (nt rehvitäitja, puhumispüstol ja värvipüstol).

Tootja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Austatud klient! Soovime Teile uue seadme meeldivat ja edukat kasu- tamist. Juhis: Selle seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatu käsitsemine,

• käsitsemiskorralduse eiramine,

• remondid kolmandate isikute, volitamata spetsia- listide poolt,

• mitte-originaalosade paigaldamine ja nendega väl- javahetamine,

• mitte sihtotstarbekohane kasutus,

• elektrisüsteemi rivist väljalangemine elektri- alaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel. Pidage silmas: Käsitsusjuhend on kõnealuse toote koostisosa. See si- saldab tähtsaid juhiseid, kuidas saate tootega ohutult, asjatundlikult ning ökonoomselt töötada, kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada tarviku töökindlust ja eluiga. Lisaks käesolevas käsitsusjuhendis esitatud ohutusnõuetele peate tingimata järgima oma riigis too- te käitamise kohta kehtivaid eeskirju. Tutvuge enne toote kasutamist kõigi käsitsus- ja ohu- tusjuhistega. Käitage toodet ainult kirjeldatud viisil ja mainitud kasutusvaldkondades. Säilitage käsitsusju- hendit hästi ja andke kõik dokumendid toote edasiand- misel kolmandatele isikutele kaasa.

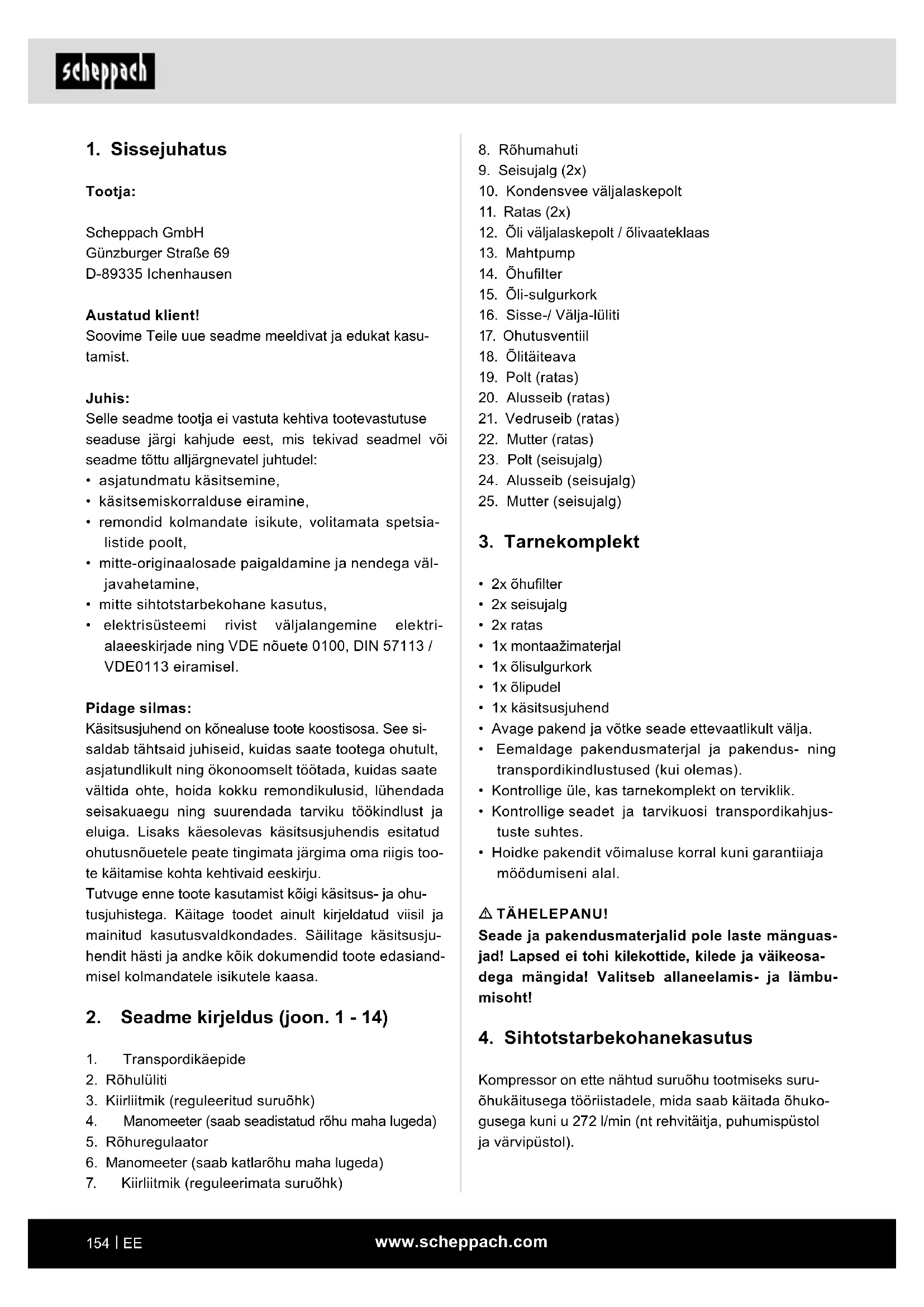

2. Seadme kirjeldus (joon. 1 - 14)

3. Kiirliitmik (reguleeritud suruõhk)

4. Manomeeter (saab seadistatud rõhu maha lugeda)

7. Kiirliitmik (reguleerimata suruõhk)www.scheppach.com

6. Ärge koormake elektritööriista üle.

- Te töötate paremini ja ohutumalt esitatud võim- susvahemikus.

7. Kandke sobivat riietust

- Ärge kandke avarat riietust või ehteid, mis võiksid liikuvatesse osadesse kinni jääda. - Õues töötamisel on soovitatavad kummikindad ja libisemiskindlad jalatsid. - Kandke pikkade juuste korral juuksevõrku.

8. Ärge kasutage kaablit eesmärkidel, milleks see

pole ette nähtud - Ärge kasutage kaablit, et pistikut pistikupesast välja tõmmata. Kaitske kaablit kuumuse, õli ja te- ravate servade eest.

9. Hoolitsege oma tööriistade eest hästi

- Hoidke oma kompressor, et hästi ning ohutult töötada. - Järgige hoolduseeskirju. - Kontrollige regulaarselt elektritööriista ühendus- juhet ja laske see kahjustuse korral üksnes tun- nustatud spetsialistil uuega asendada. - Kontrollige regulaarselt pikendusjuhtmeid ja asendage, kui need on kahjustatud.

10. Tõmmake pistik pistikupesast välja.

- Elektritööriista mittekasutuse korral, enne hool- dust ja tööriistade nagu nt saeketta, puuri, freesi vahetamist.

11. Vältige ettekavatsematut käivitumist

- Veenduge, et lüliti on pistiku pistikupesasse pist- misel välja lülitatud.

12. Kasutage väliskeskkonnas pikenduskaablit.

- Kasutage õues ainult selleks heaks kiidetud ja vastavalt tähistatud pikenduskaableid. - Kasutage kaablitrumlit ainult mahakeritud seisun- dis.

13. Olge alati tähelepanelik

- Pidage silmas, mida Te teete. Toimige töötamisel mõistlikult. Ärge kasutage elektritööriista, kui ole- te hajevil.

14. Kontrollige elektritööriista võimalike kahjustuste

suhtes. - Enne elektritööriista edasist kasutamist tuleb uu- rida kaitseseadiseid või kergelt kahjustatud osi hoolikalt nende laitmatu ja sihtotstarbekohase talitluse suhtes. - Kontrollige üle, kas liikuvad osad talitlevad laitma- tult ega kiilu kinni või kas osad on kahjustatud. Kõik osad peavad olema õigesti monteeritud ja täitma kõiki tingimusi, et tagada elektritööriista laitmatu käitus. Kompressorit tohib käitada ainult kuivades ja hästi ventileeritud siseruumides. Masinat tohib kasutada ainult vastavalt selle otstar- bele. Igasugune ulatuslikum kasutus pole sihtotstar- bekohane. Sellest põhjustatud kahjude või iga liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja. Palun pidage silmas, et meie seadmed pole konst- rueeritud kommerts-, käsitööndus- või tööstuskasutu- se jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

m Tähelepanu! Elektritööriistade kasutamisel tuleb kaitseks elektrilöögi, vigastus- ja tuleohu eest järgne- vaid põhimõttelisi ohutusmeetmeid järgida. Lugege kõik need juhised enne selle elektritööriista kasutamist läbi ning hoidke ohutusjuhiseid korralikult alal. m Tähelepanu! Kõnealuse kompressori kasutamisel tuleb kaitseks elektrilöögi, vigastus- ja tuleohu eest järgnevaid põhimõttelisi ohutusmeetmeid järgida. Lugege ja järgige enne seadme kasutamist käesole- vaid juhiseid. Ohutu töötamine

1. Hoidke oma tööpiirkond korras

- Tööpiirkonnas valitseva korratuse tagajärjeks või- vad olla õnnetused.

2. Arvestage ümbrusmõjudega

- Ärge jätke elektritööriistu vihma kätte. - Ärge kasutage elektritööriistu niiskes või märjas keskkonnas. Oht elektrilöögi tõttu! - Hoolitsege tööpiirkonna hea valgustuse eest. - Ärge kasutage elektritööriista kohtades, kus valit- seb tulekahju- või plahvatusoht.

3. Kaitske ennast elektrilöögi eest

- Vältige keha kokkupuudet maandatud osadega (nt torud, radiaatorid, elektripliidid, jahutusseadmed).

4. Hoidke lapsed eemal!

- Ärge laske teistel isikutel tööriista ja kaablit puu- dutada, hoidke nad tööpiirkonnast eemal.

5. Hoidke mittekasutatavaid elektritööriistu turvali-

selt alal. - Mittekasutatavad elektritööriistad tuleks panna ära kuiva kõrgemal asuvasse või lukustatud koh- ta, väljapoole laste käeulatust.www.scheppach.com

m HOIATUS! See elektritööriist tekitab käitamise ajal elektromagnetilise välja. Kõnealune väli võib teatud tin- gimustel aktiivsete või passiivsete meditsiiniliste imp- lantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me medit- siiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritöö- riista käsitsetakse.

TÄIENDAVAD OHUTUSJUHISED

Järgige vastavate suruõhutööriistade / suru- õhu-esiseadmete asjaomaseid käitusjuhendeid! Täiendavalt tuleb järgida järgnevaid üldisi juhiseid: Ohutusjuhised suruõhu ja puhumispüstolitega töötamiseks

• Pöörake tähelepanu piisavale kaugusele tootest, kuid min 2,50 m, ja hoidke suruõhutööriistad / su- ruõhu-eesmikseadmed käituse ajal kompressorist eemal.

• Mahtpump ja torustikud saavutavad käitamisel kõr- geid temperatuure. Puudutamine põhjustab põletusi.

• Kompressori poolt sisseimetav õhk tuleb hoida vaba lisanditest, mis võivad mahtpumbas tulekahjusid või plahvatusi põhjustada.

• Hoidke voolikuliitmiku vabastamisel vooliku liitmiku- osa käega kinni.

• Nii väldite tagasipõrkuvast voolikust tingitud vigastusi.

• Kandke suruõhupüstoliga töötamisel kaitseprille ja respiraatorit. Tolmud on tervistkahjustavad! Võõr- kehade ja eemalepuhutavate osade tõttu võidakse kergesti vigastusi põhjustada.

• Ärge puhuge puhumispüstoliga inimeste suunas ega puhastage seljas olevat riietust. Vigastusoht! Ohutusjuhised pritsimis- ja pihustus-esiseadmete (nt värvipritside) kasutamisel:

• Hoidke pihustus-eesmikseadet täitmisel kompres- sorist eemal, et vedelik ei puutuks kompressoriga kokku.

• Ärge pihustage pihustus-eesmikseadmetega (nt värvipritsidega) kunagi kompressori suunas. Niiskus võib põhjustada elektrilisi ohte!

• Ärge töödelge värve või lahusteid leekpunktiga alla 55° C. Plahvatusoht!

• Ärge soojendage värve ja lahusteid. Plahvatusoht!

• Kui töödeldakse tervistkahjustavaid vedelikke, siis on kaitseks nõutavad lterseadmed (näomaskid). Järgige ka selliste ainete tootjate esitatud andmeid kaitsemeetmete kohta. - Kahjustatud kaitseseadised ja osad tuleb lasta tunnustatud erialatöökojas remontida või välja va- hetada, kui käsitsusjuhendis pole mainitud teisiti. - Kahjustatud lülitid tuleb lasta asendada kliendi- teeninduse töökojas. - Ärge kasutage vigaseid või kahjustatud ühendus- juhtmeid. - Ärge kasutage elektritööriistu, millel ei saa lülitit sisse ja välja lülitada.

15. Laske elektritööriist elektrispetsialistil remontida.

- See elektritööriist vastab asjaomastele ohutus- nõuete. Remonte tohib teostada ainult elektris- petsialist originaalvaruosi kasutades; vastasel juhul võivad kasutajal õnnetused juhtuda.

- Kasutage isikliku ohutuse huvides ainult käsit- susjuhendis mainitud või tootja poolt soovitatud või mainitud tarvikuid ning lisaseadmeid. Muude kui käsitsusjuhendis või kataloogis soovitatud ra- kendustööriistade või tarvikute kasutamine võib tähendada Teile isiklikku vigastusohtu.

- Kandke kompressori kasutamisel kuulmekaitset.

18. Ühendusjuhtme väljavahetamine

- Kui kahjustatakse ühendusjuhet, siis tuleb see lasta ohtude vältimiseks tootjal või elektrispetsia- listil asendada. Oht elektrilöökide tõttu

19. Rehvide täitmine

- Kontrollige rehvirõhku vahetult pärast täitmist so- biva manomeetriga, nt tanklas.

20. Tänavamobiilsed kompressorid ehitusplatsikäitusel

- Pöörake tähelepanu sellele, et kõik voolikud ja armatuurid on kompressori suurimale lubatud töörõhule sobilikud.

- Pange kompressor üles ainult tasasele pinnale.

22. Juurdevooluvoolikud on soovitatav varustada rõh-

kudel üle 7 bar ohutuskaabliga, nt traattrossiga.

23. Vältige voolikusüsteemile suuri koormusi kasuta-

des murdekohtade vältimiseks painduvaid vooliku- ühendusi.

24. Kasutage rikkevoolu-kaitselülitit vallandusvooluga

30 mA või vähem. Rikkevoolu-kaitselüliti kasuta- mine vähendab elektrilöögi riski.www.scheppach.com

Rõhumahuti maht (liitrites) 50 Käitusrõhk u 8 bar Teor imuvõimsus u 412 l/min Teor väljundvõimsus u 272 l/min Kaitseliik IP32 Seadme kaal u 41 kg Õli (15W 40) u 0,25 l Max ülespanemiskõrgus (üle NN) 1000 m Õigus tehnilisteks muudatusteks reserveeritud! Müraemissiooni väärtused määrati vastavalt EN ISO

Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu. m Hoiatus: Müra võib Teie tervisele tõsist mõju aval- dada. Kui masina müra ületab 85 dB (A), siis kandke palun sobivat kuulmekaitset. Helivõimsustase L

7. Enne käikuvõtmist

• Veenduge enne külgeühendamist, et tüübisildil esi- tatud andmed ühtivad elektrivõrgu andmetega.

• Eemaldage enne esmakordaset käikuvõtmist trans- pordikork (B) ja täitke mahtpumba korpus punktis

8.4 kirjeldatud viisil õliga.

• Kontrollige seadet transpordikahjustuste suhtes. Teavitage võimalikest kahjustustest kohe transpor- diettevõtet, mille kaudu kompressor kohale tarniti.

• Kompressor tuleb üles panna tarbija lähedusse.

• Tuleb vältida pikki õhutorustikke ja pikki toitejuht- meid (pikenduskaableid).

• Pöörake tähelepanu kuivale ja tolmuvabale imiõhule.

• Ärge pange kompressorit üles niiskesse või märga ruumi.

• Kompressorit tohib käitada ainult sobivates ruumi- des (hästi ventileeritud, ümbrustemperatuur +5°C kuni 40°C). Ruumis ei tohi olla tolme, happeid, aure, plahvatusvõimelisi ega süttimisvõimelisi gaase.

• Tuleb järgida töödeldavate materjalide ümbrispa- kenditele pandud ohtlike ainete määruse andmeid ja tähiseid. Vajaduse korral tuleb võtta tarvitusele täiendavad meetmed, eelkõige kanda sobivat riie- tust ja maske.

• Pritsimisprotseduuri ajal ja tööruumis ei tohi suitse- tada. Plahvatusoht! Samuti on värviaurud kergesti süttivad.

• Tulekoldeid, lahtist valgustust või sädemeid tekita- vad masinaid ei tohi eksisteerida või vastavalt ei tohi neid käitada.

• Ärge säilitage ega tarbige tööruumis roogasid ja joo- ke. Värviaurud on tervistkahjustavad.

• Tööruum peab olema suurem kui 30 m³ ja pritsimisel ning kuivatamisel peab olema tagatud piisav õhuva- hetus.

• Ärge pritsige vastu tuult. Järgige põlemisvõimeliste või ohtlike pritsitavate ainete pritsimisel põhimõtteli- selt kohaliku politseiameti nõudeid.

• Ärge töödelge PVC rõhuvoolikuga ühenduses mee- diume nagu testbensiin, butüülalkohol ja metüleenk- loriid. Need meediumid rikuvad rõhuvooliku.

• Tööpiirkond peab olema kompressorist eraldatud nii, et see ei saa vahetult töömeediumiga kokku puu- tuda. Rõhumahutite käitamine

• Rõhumahutit käitav isik peab seda säilitama nõue- tekohases seisundis, seda nõuetekohaselt käitama, järelevalvet teostama, nõutavad korrashoiu- ja pa- randustööd viivitamatult läbi viima ning olude koha- selt nõutavad ohutusmeetmed tarvitusele võtma.

• Järelevalveamet võib üksikjuhtumil järelevalvemeet- meid kohaldada.

• Rõhumahutit ei tohi käitada, kui sel esineb puudusi, mis ohustavad töötajaid või kolmandaid isikuid.

• Kontrollige rõhumahutit iga kord enne käitust rooste ja kahjustuste suhtes. Kompressorit ei tohi kahjusta- tud või roostes rõhumahutiga käitada. Kui tuvastate kahjustusi, siis pöörduge palun klienditeenindustöö- kotta. Hoidke ohutusjuhised korralikult alles.

6. Tehnilised andmed

Võrguühendus 230 V / 50 Hz Mootori võimsus 2200 W Töörežiim S1www.scheppach.com

8.6 Sisse-/väljalüliti (joon. 2)

• Sisselülitamiseks tõmmatakse kompressori sisse-/ väljalülitit (16) ülespoole. Väljalülitamiseks vajuta- takse kompressori sisse-/väljalülitit allapoole.

• Seadistatud rõhku saab tarbida kiirliitmikul (3).

• Katlarõhk loetakse maha manomeetrilt (6).

• Katlarõhku tarbitakse kiirliitmikult (7).

8.8 Rõhulüliti seadistamine (joon. 1)

• Rõhulüliti (2) on tehases seadistatud. Sisselülitusrõhk u 6 bar Väljalülitusrõhk u 8 bar

8.9 Termokaitselüliti

Seadmesse on paigaldatud termokaitselüliti. Kui termokaitselüliti vallandub, siis toimige järgnevalt:

• Tõmmake võrgupistik välja.

• Oodake umbes kaks kuni kolm minutit.

• Kui seade uuesti ei käivitu, siis lülitage seade sisse-/ väljalülitist (16) välja ja jälle sisse.

• Kui olete kõik ülal nimetatud sammud läbi viinud ja seade sellest hoolimata ei talitle, siis võtke ühendust meie teenindusega.

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nende- le eeskirjadele. Pritsimis- ja pihustus-esiseadmetega töötamisel ning ajutisel kasutamisel õues tuleb seade tingimata 30 mA vallandusvooluga rikkevoolu-kaitselüliti kaudu külge ühendada. Tähtsad juhised Mootor lülitub selle ülekoormamisel iseseisvalt välja. Pärast mahajahtumisaega (ajaliselt erinev) saab moo- tori jälle sisse lülitada. Kahjustatud elektriühendusjuhe Elektriühendusjuhtmetel tekivad sageli isolatsiooni- kahjustused.

• Kompressor sobib kuivades ruumides kasutami- seks. Piirkondades, kus töötatakse pritsitava veega, pole kasutamine lubatud.

• Enne käikuvõtmist tuleb kompressoripumbas õlita- set kontrollida.

• Kompressorit tohib kasutada välistingimustes ainult lühiajaliselt kuivade ümbrustingimuste korral.

• Kompressor tuleb hoida alati kuiv ega tohi pärast tööd õue jääda.

8. Ülespanemine ja käsitsemine

Tähelepanu! Monteerige seade enne käikuvõtmist tingimata tervik- likult! Monteerimiseks vajate:

• 2 x lihtvõti 17 mm (ei sisaldu tarnekomplektis)

• 2 x lihtvõti 14 mm (ei sisaldu tarnekomplektis)

8.1 Rataste montaaž (joon. 5)

• Monteerige kaasasolevad rattad (11) kujutatud viisil.

8.2 Seisujala (2x) montaaž (joon. 6)

• Monteerige kaasasolev seisujalg (2x) kujutatud viisil.

8.3 Õhultri (2x) montaaž (joon. 7, 8)

• Eemaldage transpordikork (A) ja keerake õhulter (14) seadme külge.

8.4 Transpordikaane (B) väljavahetamine

• Eemaldage transpordikaas (B) õlitäiteavalt (18).

• Valage kaasapandud kompressoriõli mahtpumba korpusse ja pange kaasasolev õli-sulgurkork (15) õlitäiteavasse (18).

• Kompressor on varustatud kaitsekontaktpistiku- ga võrgujuhtmega. Selle saab iga 16 A-ga kaits- tud 230 V ~ 50 Hz kaitsekontakt-pistikupesa külge ühendada.

• Pöörake enne käikuvõtmist tähelepanu sellele, et võrgupinge ühtib andmesildil esitatud tööpingega ja masina võimsusega.

• Pikad toitejuhtmed ning pikendused, kaablitrumlid jms põhjustavad pingelangust ja võivad mootori käi- vitumist takistada.

• Madalatel temperatuuridel alla +5°C on mootori käi- vitumine raske liikuvuse tõttu ohus.www.scheppach.com

• Hoidke seade võimalikult tolmu- ja mustusevaba. Hõõruge seade puhta lapiga üle või puhuge madala rõhuga suruõhuga puhtaks.

• Me soovitame seadet vahetult pärast igakordset ka- sutamist puhastada.

• Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikku- da. Pöörake tähelepanu sellele, et vesi ei pääseks seadme sisemusse.

• Voolik ja pritsimistööriistad tuleb enne puhastamist kompressorilt lahutada. Kompressorit ei tohi veega, lahustitega vms puhastada.

10.2 Rõhumahuti hooldus (joon. 1)

m Tähelepanu! Rõhumahuti (8) püsivaks vastupidamiseks tuleb kondensvesi iga kord pärast käitamist väljalaske- poldi (10) avamisega välja lasta. Laske eelnevalt katlarõhk välja (vt 10.7.1). Väljalaskepolt avatakse vastupäeva keerates (vaate- suund kompressori alaküljelt poldile), et kondensvesi saaks rõhumahutist täielikult välja voolata. Sulgege seejärel väljalaskepolt taas (päripäeva keerates). Kontrollige rõhumahutit iga kord enne käitust rooste ja kahjustuste suhtes. Kompressorit ei tohi kahjustatud või roostes rõhuma- hutiga käitada. Kui tuvastate kahjustusi, siis pöörduge palun klienditeenindustöökotta. m Tähelepanu! Rõhumahutist pärit kondensvesi sisaldab õlijääke. Uti- liseerige kondensvesi keskkonnasõbralikult vastavas kogumispunktis.

10.3 Ohutusventiil (joon. 1, 3)

Ohutusventiil (17) on seadistatud rõhumahuti kõrgei- male lubatud rõhule. Ohutusventiili pole lubatud ümber seada ega väljalaskemutri (17.1) ja selle kübara (17.3) vahelist ühenduskaitset (17.2) eemaldada. Et ohutusventiil talitleks vajaduse korral õigesti, tuleb seda iga 30 töötunni järel, kuid vähemalt 3 korda aas- tas rakendada. Keerake perforeeritud väljalaskemutrit (17.1) avamiseks vastupäeva ja tõmmake siis ventiili- varrast perforeeritud väljalaskemutri (17.1) kaudu käsit- si väljapoole, et avada ohutusventiili väljalase. Ventiil laseb nüüd kuuldavalt õhku välja. Seejärel keerake väljalaskemutter taas päripäeva kinni. Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.

• Murdekohad ühendusjuhtme asjatundmatu kinnita- mise või vedamise tõttu.

• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.

• Isolatsioonikahjustused seinapistikupesast väljare- bimise tõttu.

• Praod isolatsiooni vananemise tõttu. Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste tõttu elu- ohtlikud. Kontrollige elektriühendusjuhtmeid regulaarselt kah- justuste suhtes. Pöörake tähelepanu sellele, et üle- kontrollimisel pole ühendusjuhe vooluvõrku ühendatud. Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult ühendusjuhtmeid tähis- tusega „H05VV-F“. Ühenduskaablile trükitud tüübitähis on eeskirjaga ko- hustuslik. Vahelduvvoolumootor:

• Võrgupinge peab olema 230 V~.

• Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit. Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist. Küsimuste korra esitage palun järgnevad andmed:

• Masina tüübisildi andmed

• Mootori tüübisildi andmed

10. Puhastamine, hooldus ja ladustamine

m Tähelepanu! Tõmmake kõigil puhastus- ja hooldustöödel võrgupis- tik välja! Vigastusoht voolulöökide tõttu! m Tähelepanu! Oodake, kuni seade on täielikult maha jahtunud! Põ- letusoht! m Tähelepanu! Enne kõiki puhastus- ja hooldustöid tuleb seade rõhu- vabaks teha! Vigastusoht!www.scheppach.com

m Tähelepanu! Säilitage kompressorit ainult kuivas ja ebapädeva- tele isikutele ligipääsematus kohas. Ärge kalluta- ge, säilitage ainult püstiselt! Õli võib välja voolata!

10.7.1 Ülerõhu väljalaskmine

Laske ülerõhk kompressorist välja, lülitades selleks kompressori välja ja tarbides ära veel rõhumahutis ole- va suruõhu, nt tühikäigul suruõhutööriistaga või puhu- mispüstoliga.

10.8 Teenindus-informatsioon

Tuleb silmas pidada, et selle toote puhul vajatakse ka- sutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgnevaid osi. Kuluosad*: Õhulter

• ei sisaldu tingimata tarnekomplektis! Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR-kood.

11. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta Pakendusmaterjalid on taaskäi- deldavad. Palun utiliseerige pa- kendid keskkonnasõbralikult. Juhised elektri- ja elektroonikaseadmete seaduse (ElektroG) kohta Elektri- ja elektroonikaseadmed ei kuulu ol- meprügisse, vaid tuleb suunata eraldi ko- gumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vana- seadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist regu- leeritakse patareiseadusega.

• Elektri- ja elektroonikaseadmete omanikud või ka- sutajad on seadusega kohustatud need kasutuse lõpus tagastama.

• Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!

• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utili- seerida olmeprügi kaudu.

10.4 Õlitaseme regulaarne kontrollimine (joon. 11)

Seadke kompressor tasasele sirgele pinnale. Õlitase peab paiknema õlivaateklaasil (12) MAX ja MIN vahel. Õlivahetus: Soovitatav õli: SAE 15W 40 või samaväärne. Esmatäidis tuleb vahetada 10 töötunni möödudes; seejärel tuleb õli iga 50 töötunni tagant välja lasta ja uus sisse valada.

10.5 Õlivahetus (joon. 1, 10, 11)

Lülitage mootor välja ja tõmmake võrgupistik pistiku- pesast välja. Eemaldage õli-sulgurkork (15). Pärast võimaliku olemasoleva õhurõhu väljalaskmist saate õli väljalaskepoldi (12) tihenduspumbast (13) välja keerata. Hoidke õli kontrollimatu väljavoolamise vältimiseks väi- kest plekkrenni all ja koguge õli mahutisse. Kui õli ei voola täielikult välja, siis soovitame me kompressorit veidi kallutada. Kui õli on välja voolanud, siis pange õli väljalaskepolt (12) taas sisse. Utiliseerige vana õli vastavas vanaõli vastuvõtukohas. Pöörake tähelepanu õige õlikoguse sissevalamiseks sellele, et kompressor seisab tasasel pinnal. Valage uut õli õlitäiteava (18) kaudu sisse, kuni saavutatakse maksimaalse täitekoguse õlitase. See on tähistatud õlitaseme õlivaateklaasil (12) punase punktiga (joon. 11). Ärge ületage maksimaalset täitekogust. Ületäitmise tagajärjeks võib olla seadmekahjustus. Pange õli-sulgurkork (15) taas õlitäiteavasse (18).

10.6 Imultri puhastamine (joon. 3, 12, 13)

Imulter takistab tolmu ja mustuse sisseimemist. Seda ltrit on vaja vähemalt iga 300 töötunni järel puhasta- da. Ummistunud imulter vähendab ulatuslikult komp- ressori võimsust. Eemaldage imulter (2x) avades selleks poldi (E). Tõmmake seejärel ltrikaas (D) maha. Nüüd saate õhultri (E) välja võtta. Kloppige õhulter ja ltrikaas ettevaatlikult puhtaks. Need detailid tuleb seejärel suruõhuga (u 3 bar) läbi puhuda ja jälle vastupidises järjekorras monteerida.

m Tähelepanu! Tõmmake võrgupistik välja, ventileerige seade ja kõik külge ühendatud suruõhutööriistad. Pange kompressor nii ära, et ebapädevad isikud ei saa seda käiku võtta.www.scheppach.com

• Vanad elektri- ja elektroonikaseadmed saab järgne- vates kohtades tasuta ära anda: - Avalik-õiguslikud utiliseerimis- või kogumispunk- tid (nt kommunaalsed toormejaamad) - Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko- hustatud või pakuvad seda vabatahtlikult. - Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta- suta ära anda või enda läheduses teise volitatud kogumispunkti suunata. - Tootja ja levitaja edasised täiendavad tagasivõt- mistingimused saate teada vastavast klienditee- nindusest.

• Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenin- dusega.

• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesrii- kides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida va- nade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded. Kasutusest kõrvaldatud seadme utiliseerimisvõi- maluste kohta saate teavet kohalikust valla- või linnavalitsusest. Kütused ja õlid

• Enne seadme utiliseerimist tuleb kütusepaak ja mootoriõli mahuti tühjendada!

• Kütus ja mootoriõli ei kuulu olmeprügisse ega kana- lisatsiooni, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!

• Tühjad õli- ja kütusemahutid tuleb utiliseerida kesk- konnasõbralikult.

12. Rikete kõrvaldamine

Rike Võimalik põhjus Abinõu Kompressor ei tööta. Võrgupinge puudub. Kontrollige kaablit, võrgupistikut, kaitset ja pistikupesa. Võrgupinge liiga madal. Vältige liiga pikki pikenduskaableid. Kasutage piisava sooneristlõikega pikenduskaablit. Välistemperatuur liiga madal. Ärge käitage välistemperatuuridel alla +5° C. Mootor üle kuumenenud. Laske mootoril maha jahtuda, vajaduse korral kõrval- dage ülekuumenemise põhjus. Kompressor töötab, kuid rõhk puudub. Ohutusventiil (17) ebatihe. Vahetage ohutusventiil (17) välja. Tihendid defektsed. Kontrollige tihendid üle, laske defektsed tihendid erialatöökojas asendada. Kondensvee väljalaskepolt (10) ebatihe. Pingutage polt käsitsi üle. Kontrollige poldi tihendit, vajaduse korral asendage. Kompressor töötab, manomeetril näida- takse rõhku, kuid tööriistad ei tööta. Voolikuühendused ebatihedad. Kontrollige suruõhuvoolikut ja tööriistu, vajaduse korral vahetage välja. Kiirliitmik ebatihe. Kontrollige kiirliitmik üle, vajaduse korral asendage. Rõhuregulaatoril (5) liiga väike rõhk seadistatud. Keerake rõhuregulaatorit rohkem lahti.www.scheppach.com

13. Vastavusdeklaratsioon
