РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HC 52dc SCHEPPACH

КомпресорПревод на оригиналното ръководство за експлоатация

Обяснение на символите върху продукта Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални ри- скове. Символите за безопасност и обясненията, които ги придружават, трябва да бъдат разбрани точно. Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвра- тяване на злополуки. Предупреждение - За да сведете до минимум руска от нараняване, прочетете ръко- водството за експлоатация. Носете защита за слуха. Въздействието на шум може да причини загуба на слуха. Носете предпазна маска за прах. При обработката на дървесина и други материали може да се стигне до образуване на вреден за здравето прах. Не трябва да се обра- ботва съдържащ азбест материал! Носете защитни очила. Възникващите по време на работа искри или излитащите от уреда трески, стърготини и прахове могат да причинят загуба на зрението. Предупреждение за горещи части! Предупреждение за електрическо напрежение! Предупреждение! Блокът се управлява дистанционно и може да се задейства без пре- дупреждение. Внимание! Преди първоначално пускане в експлоатация проверете нивото на маслото и сменете тапата на маслото! Не излагайте машината на дъжд. Уредът трябва да се разполага, съхранява и експло- атира само при сухи условия на околната среда.

Данни за нивото на звукова мощност в dB Продуктът отговаря на приложимите европейски директиви. Продуктът отговаря на приложимите сръбски директиви.www.scheppach.com

10. Почистване, поддръжка и съхранение ......................................................... 235

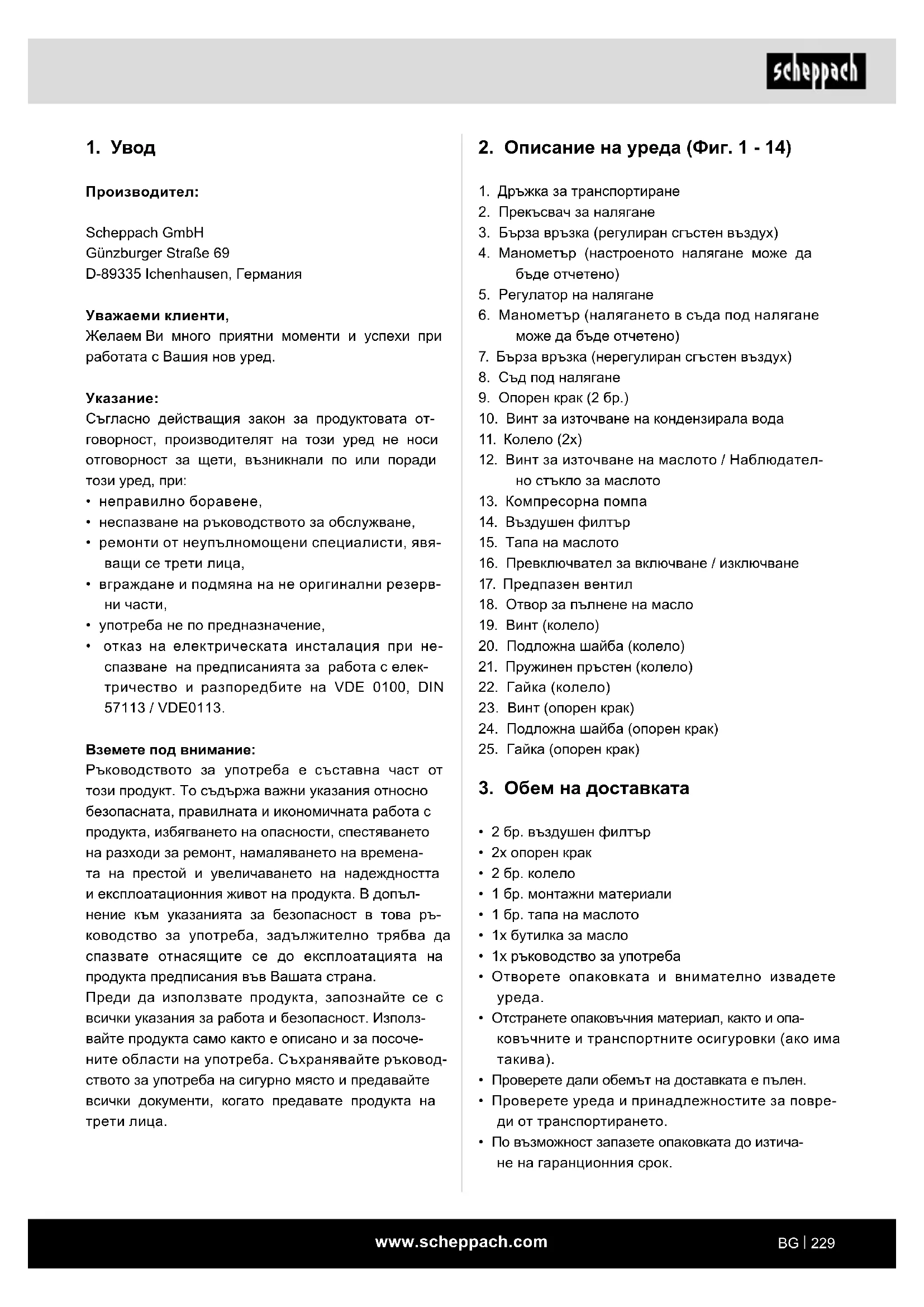

1. Дръжка за транспортиране

2. Прекъсвач за налягане

3. Бърза връзка (регулиран сгъстен въздух)

4. Манометър (настроеното налягане може да

6. Манометър (налягането в съда под налягане

може да бъде отчетено)

7. Бърза връзка (нерегулиран сгъстен въздух)

10. Винт за източване на кондензирала вода

12. Винт за източване на маслото / Наблюдател-

но стъкло за маслото

16. Превключвател за включване / изключване

17. Предпазен вентил

18. Отвор за пълнене на масло

21. Пружинен пръстен (колело)

3. Обем на доставката

• 2 бр. въздушен филтър

• 1х ръководство за употреба

• Отворете опаковката и внимателно извадете

• Отстранете опаковъчния материал, както и опа- ковъчните и транспортните осигуровки (ако има

• Проверете дали обемът на доставката е пълен.

• Проверете уреда и принадлежностите за повре- ди от транспортирането.

• По възможност запазете опаковката до изтича- не на гаранционния срок.

Съгласно действащия закон за продуктовата от- говорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• неправилно боравене,

• неспазване на ръководството за обслужване,

• ремонти от неупълномощени специалисти, явя- ващи се трети лица,

• вграждане и подмяна на не оригинални резерв-

• отказ на електрическата инсталация при не- спазване на предписанията за работа с елек- тричество и разпоредбите на VDE 0100, DIN 57113 / VDE0113. Вземете под внимание: Ръководството за употреба е съставна част от този продукт. То съдържа важни указания относно безопасната, правилната и икономичната работа с продукта, избягването на опасности, спестяването на разходи за ремонт, намаляването на времена- та на престой и увеличаването на надеждността и експлоатационния живот на продукта. В допъл- нение към указанията за безопасност в това ръ- ководство за употреба, задължително трябва да спазвате отнасящите се до експлоатацията на продукта предписания във Вашата страна. Преди да използвате продукта, запознайте се с всички указания за работа и безопасност. Използ- вайте продукта само както е описано и за посоче- ните области на употреба. Съхранявайте ръковод- ството за употреба на сигурно място и предавайте всички документи, когато предавате продукта на трети лица.www.scheppach.com

1. Поддържайте Вашето работно място подре-

- Безпорядъкът на работното място може да доведе до злополуки.

2. Съблюдавайте влиянията на околната среда

- Не излагайте електрически инструменти на

- Не използвайте електрически инструменти във влажна или мокра среда. Опасност от токов удар! - Осигурявайте добро осветление на работно-

- Не използвайте електрически инструменти на места, на които съществува опасност от пожар или експлозия.

3. Пазете се от токов удар

- Избягвайте докосване на тялото до заземени части (напр. тръби, радиатори, електрически печки, хладилници)

4. Дръжте деца далеч!

- Не позволявайте на други лица да докосват инструмента и кабела, дръжте ги далеч от Ва- шата работна зона.

5. Съхранявайте неизползвани електрически ин-

струменти на сигурно място - Неизползваните електрически инструменти трябва да се оставят на сухо, високо или за- ключено място, извън обсега на деца.

- Ще работите по-добре и по-сигурно в посоче- ния диапазон на работни характеристики.

7. Носете подходящо облекло

- Не носете широки дрехи или бижута, те биха могли да бъдат захванати от движещи се час-

- При работа на открито се препоръчва използ- ването на гумени ръкавици и обувки, които не се хлъзгат. - При дълги коси носете мрежа за коса.

8. Не използвайте кабела за цели, за които той

не е предназначен - Не използвайте кабела, за да издърпвате щепсела от контакта. Пазете кабела от горе- щина, масло и остри ръбове.

9. Поддържайте грижливо Вашите инструменти

- Поддържайте Вашия компресор чист, за да работите добре и сигурно. - Следвайте предписанията за поддръжка. m ВНИМАНИЕ! Уредът и опаковъчните материали не са играч- ка за деца! Деца не бива да играят с пластмасо- ви торбички, фолио и дребни части! Съществу- ва опасност от поглъщане и задушаване!

4. Употреба по предназначение

Компресорът служи за създаване на сгъстен въз- дух за работещи със сгъстен въздух инструменти, които могат да бъдат задвижвани с количество на въздуха до ок. 272 l/min. (напр. приспособление за помпане на гуми, пистолет за продухване и писто- лет за боядисване). Компресорът трябва да се експлоатира само в су- хи и добре проветриви помещения. Машината може да се използва само съгласно нейното предназначение. Всяка различаваща се от това употреба не е по предназначение. За вся- какъв вид произтичащи от това щети или нараня- вания отговорност носи потребителят/операторът, а не производителят. Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не по- емаме гаранция, ако уредът се използва в търгов- ски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

5. Указания за безопасност

m Внимание! При употреба на електрически ин- струменти трябва да се съблюдават следните ос- новни предпазни мерки срещу опасност от токов удар, нараняване и пожар. Прочетете всички тези указания, преди да използвате този електрически инструмент, и съхранявайте добре указанията за безопасност. m Внимание! При употребата на този компресор трябва да се съблюдават следните основни пред- пазни мерки срещу опасност от токов удар, нара- няване и пожар. Прочетете и съблюдавайте тези указания, преди да използвате уредаwww.scheppach.com

15. Възлагайте ремонта на Вашия електрически

инструмент на електротехник - Този електрически инструмент отговаря на приложимите норми за безопасност. Ремонти могат да се извършват само от електротех- ник при използване на оригинални резервни части; в противен случай могат да възникнат злополуки за потребителя.

- За Вашата собствена безопасност използ- вайте само принадлежности и допълнителни уреди, които са посочени в ръководството за употреба или са препоръчани или посочени от производителя. Употребата на различни от препоръчаните в ръководството за употреба или в каталога приставки или принадлежнос- ти може да представлява опасност от нара- няване за Вас.

- При използване на компресора носете защи- та за слуха.

18. Смяна на свързващия проводник

- Ако свързващият проводник се повреди, то той трябва да бъде сменен от производителя или от електротехник, за да се избегнат опас- ности. Опасност от токови удари

- Проверявайте налягането на гумите непо- средствено след помпането чрез подходящ манометър, напр. на бензиностанция.

20. Подвижни компресори при работа на строи-

телни площадки - Следете за това, всички маркучи и арматури да са подходящи за максимално допустимото работно налягане на компресора.

21. Място на поставяне

- Поставяйте компресора само върху равна по-

22. При налягания над 7 bar се препоръчва

захранващите маркучи да бъдат снабдени с предпазен кабел, напр. с телено въже.

23. Избягвайте силни натоварвания в системата

от тръбопроводи, като използвате гъвкави шлангови съединители, за да избегнете места на огъване.

24. Използвайте дефектнотокова защита с ток на

изключване от 30 mA или по-малък. Използ- ването на дефектнотокова защита намалява риска от токов удар. - Проверявайте редовно съединителния про- водник на електрическия инструмент и при повреда възлагайте подмяната му на признат специалист. - Проверявайте удължаващите кабели редов- но и ги сменяйте, ако са повредени.

10. Изваждайте щепсела от контакта

- Когато електрическият инструмент не се из- ползва, преди поддръжка и при смяна на ин- струменти, като напр. режещ диск, свредло,

11. Избягвайте неволно стартиране

- Уверявайте се, че превключвателят е изклю- чен при вкарване на щепсела в контакта.

12. Използвайте удължителен кабел за употреба

- На открито използвайте само допустими за това и съответно обозначени удължителни

- Използвайте макара с кабел само в размота- но състояние.

13. Винаги бъдете внимателни

- Внимавайте за това, което правите. Подхож- дайте разумно към работата. Не използвайте електрическия инструмент, когато не сте кон- центрирани.

14. Проверявайте електрическия инструмент за

евентуални повреди - Преди следваща употреба на електрическия инструмент трябва внимателно да се прове- рява изрядното и правилно функциониране на защитните устройства или на леко повре- дените части. - Проверявайте дали движещите се части функ- ционират изрядно и не заяждат, или дали няма повредени части. Всички части трябва да са монтирани правилно и да отговарят на всички условия, за да се гарантира изрядната работа на електрическия инструмент. - Повредени защитни устройства и части тряб- ва да бъдат ремонтирани или подменени съ- гласно изискванията от признат специализи- ран сервиз, освен ако не е посочено друго в ръководството за употреба. - Повредени превключватели трябва да се под- менят от сервиз за техническо обслужване. - Не използвайте дефектни или повредени свързващи проводници. - Не използвайте електрически инструменти, чийто превключвател не може да се включва или изключва.www.scheppach.com

• Никога не разпръсквайте с приставката за раз- пръскване (напр. боядисване чрез пръскане) по посока на компресора. Влагата може да доведе до електрически опасности!

• Не обработвайте лакове или разтворители с точка на запалване под 55° C. Опасност от екс-

• Не загрявайте лакове и разтворители. Опасност от експлозия!

• Ако се обработват вредни за здравето течно- сти, необходими са филтриращи уреди (маски за лице) за защита. Съблюдавайте също и да- дените чрез мерки за безопасност указания от производителите на такива вещества.

• Следва да се съблюдават поставените върху опаковките на обработваните материали указа- ния и маркировките на разпоредбата за опасни- те вещества. Евентуално трябва да се вземат допълнителни предпазни мерки, по-специално носене на подходящо облекло и маски.

• По време на процеса на пръскане и в работно- то помещение не бива да се пуши. Опасност от експлозия! Също и изпаренията на боите са лес- но запалими.

• Не бива да има, съотв. да се използват огнища, открит пламък или създаващи искри машини.

• Не съхранявайте и не употребявайте храни и напитки в работното помещение. Изпаренията на боите са вредни за здравето.

• Работното помещение трябва да е по-голямо от 30 m³ и трябва да е осигурена достатъчна цирку- лация на въздуха при пръскането и изсъхването.

• Не пръскайте срещу вятъра. По правило при разпръскване на запалими, съотв. опасни мате- риали съблюдавайте разпоредбите на местните полицейски органи.

• Работната зона трябва да бъде отделена от компресора, така че да не може да влиза в пряк контакт с работния флуид. Експлоатация на съдове под налягане

• Който експлоатира съд под налягане, трябва да го поддържа в изрядно състояние, да го кон- тролира, да извършва необходимите работи по поддръжка и ремонт незабавно и да изпълня- ва условията съгласно необходимите мерки за безопасност. m ПРЕДУПРЕЖДЕНИЕ! По време на експлоата- ция този електрически инструмент създава елек- тромагнитно поле. При определени условия това поле може да наруши функционирането на актив- ни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицин- ски импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван. ДОПЪЛНИТЕЛНИ УКАЗАНИЯ ЗА БЕЗОПАС-

Съблюдавайте ръководствата за употреба на съответните пневматични инструменти/пнев- матични приставки! Трябва да се спазват и след- ните предупредителни указания: Указания за безопасност при работа със сгъс- тен въздух и пистолети за въздух

• Уверете се, че има достатъчно разстояние до продукт, но най-малко 2,50 m и по време на ра- бота дръжте пневматичните инструменти/пнев- матичните приставки далеч от компресора.

• Компресорната помпа и тръбопроводите дости- гат високи температури при експлоатация. До- косването им води до изгаряния.

• Засмукваният от компресора въздух трябва да се пази чист от примеси, които могат да доведат до пожари или експлозии.

• При освобождаване на съединението на марку- ча дръжте съединителния елемент на маркуча здраво с ръка.

• Така избягвате наранявания поради отскачащия назад маркуч.

• При работа с пневматичния пистолет носете защитни очила и респираторна маска. Прахът е вреден за здравето! Поради чужди тела и из- духани части лесно могат да бъдат причинени наранявания.

• Не насочвайте пистолета за въздух към хора и не почиствайте дрехи върху тялото. Опасност от нараняване! Указания за безопасност при използване на приставка за пръскане и разпръскване (напр. боядисване чрез пръскане):

• При пълнене дръжте приставката за разпръс- кване далеч от компресора, за да избегнете кон- такт на течността с компресора.www.scheppach.com

• Преди свързването се уверете, че данните вър- ху фирмената табелка съвпадат с данните на

• Преди първото пускане в експлоатация свалете транспортната тапа (B) и напълнете корпуса на компресорната помпа с масло, както е описано в точка 8.4.

• Проверете уреда за транспортни щети. Неза- бавно съобщете на транспортната компания, с която е бил доставен компресорът, за каквито и

• Поставянето на компресора трябва да се извър- ши в близост до консуматора.

• Дълги въздухопроводи и дълги проводници (удължителни кабели) трябва да се избягват.

• Следете за това, засмукваният въздух да е сух

• Не поставяйте компресора във влажно или мо- кро помещение.

• Компресорът трябва да се експлоатира само в подходящи помещения (добре вентилирани, околна температура +5°C до 40°C). В помеще- нието не бива да има прахове, киселини, изпа- рения, експлозивни или запалими газове.

• Компресорът е подходящ за употреба в сухи по- мещения. В области, в които се работи с пръски вода, употребата не е допустима.

• Преди пускане в експлоатация трябва да бъде проверено нивото на маслото в компресорната

• Компресорът може да се използва на открито само за кратко време при сухи условия на окол- ната среда.

• Компресорът трябва винаги да се поддържа сух и да не се оставя навън след работа.

Преди пускането в експлоатация задължително сглобете напълно уреда! За монтажа се нуждаете от:

• 2 x гаечен ключ 17 mm (не са включени в обема на доставката)

• Надзорните органи могат в отделни случаи да изискат контролни мерки.

• Съд под налягане не бива да се експлоатира, ако показва дефект, чрез който се застрашават работещите или трети лица.

• Преди всяка експлоатация проверявайте съда под налягане за ръжда и повреди. Компресорът не бива да се експлоатира с повреден или ръж- дясал съд под налягане. Ако установите повре- ди, моля обърнете се към сервизна работилница. Съхранявайте добре тези указания за безопас-

Присъединяване към мрежата 230V / 50 Hz Мощност на двигателя 2200 W Режим на работа S1 Обороти на компресора 2850 min

Обем на съда под налягане (в

Работно налягане ок. 8 bar Тео. Мощност на всмукване ок. 412 l/min Тео. Изходна мощност ок. 272 l/min Тип защита IP32 Тегло на уреда ок. 41 kg Масло (15W 40) ок. 0,25 l Макс. надморска височина

1000 m Запазва се правото на технически промени! Стойностите на шумовите емисии са определени съгласно EN ISO 3744. Носете защита за слуха. Въздействието на шум може да причини загуба на

m Предупреждение: Шумът може да окаже сери- озни въздействия върху Вашето здраве. Ако шу- мът на машините превишава 85 dB (A), моля носе- те подходяща защита за слуха. Ниво на звукова мощност

• На манометъра (6) се отчита налягането на съ- да под налягане.

• Налягането от съда под налягане се отвежда от бързата връзка (7).

8.8 Настройка на граничния прекъсвач за

• Прекъсвачът за налягане (2) е настроен фабрично. Налягане на включване ок. 6 bar Налягане на изключване ок. 8 bar

8.9 Термозащитен превключвател

Термозащитният превключвател е включен в уреда. Ако термозащитният превключвател се задейства, процедирайте по следния начин:

• Изтеглете щепсела от контакта.

• Изчакайте около две до три минути.

• Включете отново уреда.

• Повторете процеса, ако уредът не се стартира.

• Ако уредът не се стартира отново, изключете го от превключвателя за включване/изключване (16) и го включете отново.

• Ако сте изпълнили посочените по-горе стъпки и устройството въпреки това не работи, свържете се с нашия сервизен екип.

9. Електрическо свързване

Монтираният електродвигател е свързан в го- товност за експлоатация. Свързването отгова- ря на приложимите разпоредби на VDE и DIN. Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, тряб- ва да отговарят на тези предписания. При работа с приставките за пръскане и разпръс- кване, както и при временно използване на откри- то, уредът задължително трябва да се свърже към защитен прекъсвач за утечен ток с ток на изключ- ване от 30 mA или по-малък. Важни указания При претоварване на двигателя, той се изключва автоматично. След време на охлаждане (различ- но по време), двигателят може да се включи отно-

Повреден свързващ електрически проводник. По свързващите електрически проводници често възникват повреди в изолацията.

• 2 x гаечен ключ 14 mm (не са включени в обема на доставката)

8.1 Монтаж на колелата (Фиг. 5)

• Монтирайте приложените колела (11), както е

8.3 Монтаж на въздушния филтър (2х) (Фиг. 7, 8)

• Отстранете транспортната тапа (A) и завинтете здраво въздушния филтър (14) към уреда.

8.4 Смяна на транспортния капак (В)(Фиг. 9, 10)

• Свалете транспортния капак (В) на отвора за наливане на масло (18).

• Налейте доставеното компресорно масло в кор- пуса на компресорната помпа и поставете при- ложената тапа за масло (15) в отвора за нали- ване на масло (18).

8.5 Присъединяване към мрежата

• Компресорът е оборудван с мрежов проводник с щепсел тип Шуко. Той може да бъде свързан към всеки контакт тип Шуко 230 V~ 50 Hz, който е обезопасен с 16 A.

• Преди пускане в експлоатация внимавайте за това, мрежовото напрежение да съвпада с ра- ботното напрежение и мощността на машината върху типовата табелка.

• Дълги захранващи проводници, както и удължа- ващи проводници, макари с кабели и т.н., при- чиняват спад на напрежението и могат да поп- речат на пуска на двигателя.

• При ниски температури под +5°C пускът на дви- гателя е застрашен от трудно движение.

8.6 Превключвател за включване/изключване

• За включване на компресора превключвателят за включване/изключване (16) се изтегля наго- ре. За изключване превключвателят за включ- ване/изключване се натиска надолу.

8.7 Настройка на налягането: (Фиг. 1, 3)

• С регулатора на налягането (5) се настройва налягането при манометъра (4).

• Настроеното налягане може да се отвежда от бързата връзка (3).www.scheppach.com

m Внимание! Изчакайте уредът да се охлади докрай! Опасност от изгаряне! m Внимание! Преди всякакви работи по почистване и поддръж- ка налягането трябва да се изпусне от уреда! Опасност от нараняване!

• Поддържайте уреда възможно най-чист от прах и замърсявания. Избърсвайте уреда с чиста кърпа или го продухвайте със сгъстен въздух под ниско налягане.

• Препоръчваме да почиствате уреда веднага след всяка употреба.

• Почиствайте уреда редовно с влажна кърпа и малко мек сапун. Не използвайте почистващи препарати или разтворители; те биха могли да разядат пластмасовите части на уреда. Внима- вайте за това, да не може да попадне вода във вътрешността на уреда.

• Преди почистване маркучът и инструментите за пръскане трябва да бъдат отделени от ком- пресора. Компресорът не бива да се почиства с вода, разтворители или подобни.

10.2 Поддръжка на съда под налягане (Фиг. 1)

m Внимание! За продължителна годност на съда под наляга- не (8) след всяка експлоатация кондензирала- та вода трябва да се изпуска чрез отваряне на винта за източване (10). Преди това изпуснете налягането от съда (вж. 10.7.1). Винтът за източване се отваря чрез въртене об- ратно на часовниковата стрелка (поглед от долна- та страна на компресора към винта), за да може кондензиралата вода да изтече напълно от съда под налягане. След това отново затворете винта за източване (въртене по часовниковата стрелка). Преди всяка експлоатация проверявайте съда под налягане за ръжда и повреди. Компресорът не бива да се експлоатира с повре- ден или ръждясал съд под налягане. Ако уста- новите повреди, моля обърнете се към сервизна работилница. Причини за това могат да бъдат:

• Точки на притискане, когато свързващите про- водници са прокарани през процепи на прозор- ци или врати.

• Точки на прегъване поради неправилно закреп- ване или прокарване на свързващия проводник.

• Места на прерязване поради прегазване на свързващия проводник.

• Повреди в изолацията поради дърпане от стен- ния контакт.

• Пукнатини поради стареене на изолацията. Такива дефектни свързващи електрически про- водници не бива да се използват и поради повре- дената изолация са опасни за живота. Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа. Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използ- вайте само съединителни проводници с обозначе- нието „H05VV-F“. Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание. Двигател на променлив ток:

• Мрежовото напрежение трябва да е 230 V~.

• Удължаващите проводници с дължина до 25 m трябва да са с напречно сечение от 1,5 квадрат- ни милиметра. Свързвания и ремонти по електрическото оборуд- ване могат да се извършват само от електротех-

При запитвания, моля посочвайте следните данни:

• Тип ток на двигателя

• Данни от типовата табелка на уреда

• Данни от типовата табелка на двигателя

10. Почистване, поддръжка и съхра-

m Внимание! Преди всякакви работи по почистване и поддръж- ка издърпвайте мрежовия щепсел! Опасност от нараняване от токови удари!www.scheppach.com

Изхвърлете отработеното масло в съответен пункт за събиране на отработено масло. За да напълните правилното количество масло, следете за това, компресорът да стои върху хори- зонтална повърхност. Наливайте новото масло в отвора за наливане на масло (18), докато нивото на маслото достигне максималното ниво на пъл- нене. То е отбелязано чрез червена точка върху наблюдателното стъкло за маслото (12) (Фиг. 11). Не надвишавайте максималното количество на

Препълване може да доведе до повреди по уреда. Поставете тапата на маслото (15) отново в отвора за наливане на масло (18).

10.6 Почистване на филтъра за засмукван

въздух (фиг. 3, 12, 13) Филтърът за засмукван въздух предотвратява проникването на прах и замърсявания. Необхо- димо е почистване на този филтър най-малко на всеки 300 часа работа. Задръстен филтър за засмукван въздух намалява значително произво- дителността на компресора. Отстранете филтъра за засмукван въздух (2 бр.), развивайки винта (Е). След това изтеглете капака на филтъра (D). Сега можете да извадите въздушния филтър (F). Изтупайте внимателно въздушния филтър, капака на филтъра и корпуса на филтъра. След това тези конструктивни елементи трябва да бъдат продухани със сгъстен въздух (ок. 3 bar) и отново да бъдат монтирани в обратна последова-

m Внимание! Издърпайте мрежовия щепсел, изпуснете въз- духа от уреда и всички свързани пневматични инструменти. Изключете компресора така, че той да не може да бъде пуснат в експлоатация от неупълномощени лица. m Внимание! Съхранявайте компресора само в сухи и не- достъпни за неупълномощени лица места. Не го обръщайте, съхранявайте само изправен! Маслото може да изтече! m Внимание! Кондензиралата вода от съда под налягане съ- държа остатъци от масло. Изхвърляйте кондензи- ралата вода съгласно изискванията за опазване на околната среда в съответен пункт.

10.3 Предпазен вентил (Фиг. 1, 3)

Предпазният вентил (17) е настроен на максимал- но допустимото налягане на съда под налягане. Не е допустимо регулиране на предпазния вентил или сваляне на свързващия предпазител (17.2) между гайката за изпускане (17.1) и нейната капачка (17.3). За да функционира предпазния вентил правилно в случай на нужда, той трябва да се задейства на всеки 30 работни часа, но най-малко 3 пъти годишно. За отваряне завъртете перфорираната гайка за изпускане (17.1) обратно на часовникова- та стрелка и след това издърпайте навън на ръка стеблото на клапана през перфорираната гайка за изпускане (17.1), за да отворите изхода на пред- пазния вентил. Вентилът изпуска въздуха звучно. След това отново затегнете гайката за изпускане по посока на часовниковата стрелка.

10.4 Редовна проверка на нивото на маслото

(Фиг. 11) Поставете компресора върху равна, хоризонтална повърхност. Нивото на маслото трябва да е между MAX и MIN на наблюдателното стъкло за маслото (12). Смяна на маслото: Препоръчвано масло: SAE 15W 40 или еквивалентно. Първоначално напълненото масло трябва да бъ- де сменено след 10 часа работа; след това на все- ки 50 часа работа маслото трябва да се източва и да се напълва ново.

10.5 Смяна на маслото (Фиг. 1, 10, 11)

Изключете двигателя и изтеглете мрежовия щеп- сел от контакта. Отстранете тапата на маслото (15). След като се изпуснали евентуално наличния сгъс- тен въздух, можете да развинтите винта за източ- ване на маслото (12) при компресорната помпа (13). За да не изтече маслото неконтролируемо, дръж- те малък ламаринен улей отдолу и съберете маслото в съд. Ако маслото не изтича напълно, препоръчваме да наклоните леко компресора. Ако маслото е изтекло, поставете отново винта за из- точване на маслото (12).www.scheppach.com

• Символът на зачеркната кофа на колела озна- чава, че отпадъците от електрическото и елек- тронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.

• Електрическото и електронното оборудване може да се предава безплатно на следните места: - Публични събирателни пунктове (например дворове на общински сгради) - Магазини за продажба на електронни уреди (физически и онлайн), при условие че търго- вците са длъжни да ги вземат обратно или предлагат това вземане доброволно. - Можете да предадете до три стари електри- чески уреда от всеки тип уред с максимална дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район. - За допълнителните условия за връщане на производители и дистрибутори се обърне- те към съответния център за обслужване на

• Ако новият електричес ки уред се доставя от про- изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.

• Това се отнася само за уредите, които се инстали- рат и продават в Европейския съюз и са предмет на европейската Директива 2012/19/ЕС. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъци- те от електрическо и електронно оборудване. Можете да се информирате относно възмож- ностите за изхвърляне на излезли от употреба уреди от Вашите общински или градски власти. Горива и масла

• Преди да изхвърлите уреда, резервоарът за го- риво и резервоарът за двигателно масло трябва да бъдат изпразнени!

• Горивото и двигателното масло не бива да се из- хвърлят заедно с битовите отпадъци или в кана- лизацията, а трябва да се събират и изхвърлят

• Празните резервоари за масло и гориво трябва да се изхвърлят по екологичен начин.

10.7.1 Изпускане на свръхналягането

Изпуснете налягането в компресора, като изклю- чите компресора и изразходвате все още налич- ния в съда под налягане сгъстен въздух, напр. с пневматичен инструмент на празен ход или с пис- толет за продухване.

10.8 Сервизна информация

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износ- ване или на естествено износване, респ. следните части са необходими като консумативи. Бързоизносващи се части*: Въздушен филтър

• не са включени задължително в обема на дос-

Резервните части и аксесоарите се предлагат в нашия сервизен център. За целта сканирайте QR кода на заглавната страница.

11. Изхвърляне и рециклиране

Указания за опаковката Опаковъчните материали мо- гат да се рециклират. Моля, из- хвърлете опаковката по приро- досъобразен начин. Указания за Закона за електрическото и елек- тронното оборудване (ElektroG) Старото електрическо и електронно обо- рудване не трябва да се изхвърля заед- но с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са не- подвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се раз- рушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.

• Собствениците, респ. ползвателите на електри- ческо и електронно оборудване са законово за- дължени да ги върнат след употреба.

• Крайният потребител е отговорен за изтрива- нето на личните му данни от стария уред, който трябва да бъде изхвърлен!www.scheppach.com

12. Отстраняване на неизправности

Неизправност Възможна причина Отстраняване Компресорът не

Няма мрежово напрежение. Проверете кабела, мрежовия щепсел, предпазите- ля и контакта. Твърде ниско мрежово напре-

Избягвайте твърде дълги удължителни кабели. Използвайте удължителен кабел с достатъчно голямо напречно сечение на жилата. Твърде ниска външна темпе-

Не експлоатирайте при външна температура под +5° C. Двигателят прегрява. Оставете двигателя да изстине, при нужда отстра- нете причината за прегряването. Компресорът работи, но няма

Нехерметичен предпазен вентил (17). Сменете предпазния вентил (17). Повредени уплътнения. Проверете уплътненията, възложете смяна на повредените уплътнения в специализиран сервиз. Нехерметичен винт за източ- ване на кондензирала вода (10). Притегнете винта на ръка. Проверете уплътнението върху винта, при нужда

Компресорът работи, на мано- метъра се показва налягане, но инструментите не

Нехерметични съединения на

Проверете пневматичния маркуч и инструментите, при нужда сменете. Нехерметична бърза връзка. Проверете бързата връзка, при нужда сменете. Настроено твърде ниско налягане на регулатора на налягане (5). Навийте повече регулатора на налягане.www.scheppach.com

13. Декларация за съответствие
