Teknik Özellikler	Pistonlu kompresör, 2,5 kW motor gücü, maksimum 8 bar basınç, 250 L/dak hava debisi.
Kullanım	Hobi işleri, şişirme, boyama ve pnömatik aletlerin beslenmesi için idealdir.
Bakım ve Onarım	Yağ seviyesini düzenli kontrol edin, hava filtresini temizleyin ve su tankını boşaltın.
Güvenlik	Korumalı gözlük kullanın, maksimum basıncı aşmayın ve nemli ortamlardan kaçının.
Genel Bilgiler	40 kg ağırlık, 90 x 40 x 80 cm boyutlar, 2 yıl garanti.

Sık sorulan sorular - HC 52dc SCHEPPACH

SCHEPPACH HC 52dc kompresörü nasıl başlatılır?

Kompresörü başlatmak için, elektrik prizine takın, tankın boş olduğundan ve emniyet valfinin kapalı olduğundan emin olun. Ardından ana anahtarı açın.

Kompresör açılmıyorsa ne yapmalıyım?

Kompresörün düzgün bir şekilde çalışan bir prize takılı olup olmadığını kontrol edin. Güç kablosunun hasar görmediğinden emin olun. Ayrıca güç kaynağının sigortasını kontrol edin.

Kompresör istenilen basınca ulaşamıyorsa neden olabilir?

Bu, borularda veya bağlantılarda hava kaçaklarından kaynaklanabilir. Tüm bağlantıları kaçak olup olmadığını kontrol edin. Ayrıca filtrenin temiz olduğundan ve regülatörün düzgün çalıştığından emin olun.

SCHEPPACH HC 52dc kompresör nasıl bakım yapılır?

Kompresörün bakımını yapmak için hava filtresini düzenli olarak temizleyin, tanktaki suyu boşaltın ve modeliniz yağ gerektiriyorsa yağ seviyelerini kontrol edin. Ayrıca boruları ve bağlantıları aşınma belirtileri için inceleyin.

Kompresör alışılmadık bir ses çıkarıyorsa ne yapmalıyım?

Alışılmadık bir ses bir soruna işaret edebilir. Türbinin içinde yabancı cisim olup olmadığını kontrol edin ve hareketli parçaları aşınma veya hasar açısından inceleyin. Sorun devam ederse bir uzmana başvurun.

Kompresörün çıkış basıncı nasıl ayarlanır?

Çıkış basıncını ayarlamak için basınç regülatörünü kullanın. Basıncı artırmak için düğmeyi saat yönünde, azaltmak için saat yönünün tersine çevirin. İstenen basıncı manometreden kontrol edin.

SCHEPPACH HC 52dc kompresör taşınabilir mi?

Evet, SCHEPPACH HC 52dc tekerlekleri ve taşıma kolu ile taşınabilir olacak şekilde tasarlanmıştır.

SCHEPPACH HC 52dc tank kapasitesi nedir?

SCHEPPACH HC 52dc tank kapasitesi 50 litredir.

Kompresör için hangi tür yağ kullanılmalıdır?

Üretici tarafından önerilen, genellikle kompresör yağları için tasarlanmış sentetik veya mineral bazlı yağ kullanın.

Kompresör tankındaki su nasıl boşaltılır?

Suyu boşaltmak için, kompresör kapalı ve basınçsızken tankın altındaki boşaltma vanasını açın. Su tamamen boşalana kadar bekleyin ve ardından vanayı kapatın.

KULLANIM KILAVUZU HC 52dc SCHEPPACH

8.8 Rõhulüliti seadistamine (joon. 1)

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İkaz - Yaralanma riskinin azaltılması için kullanım kılavuzu okuyun.
	Bir koruyucu kulaklık kullanın. Gürültü etkisi işitme kaybına neden olabilir.
	Bir toz koruma maskesi kullanın. Ahşap ve diğer materyallerin işlenmesinde sağlığa zararlı toz oluşabilir. Asbest içeren materyal işlenmemelidir!
	Bir koruyucu gözlük kullanın. Çalışma sırasında oluşan kıvılcım ya da cihazdan çıkan kıymık, talaş ve tozlar görüş kaybı etkisi yaratabilir.
	Sıcak parçalara karşı ikaz!
	Elektrik gerilime karşı ikaz!
	Uyarı! Ünite uzaktan kumandalıdır ve ikaz verilmeden çalışmaya başlayabilir.
	Dikkat! İlk devreye almadan önce yağ seviyesini kontrol edin ve yağ tapasını değiştirin!
	Makineyi yağmura maruz bırakmayın. Cihaz sadece kuru ortam koşulları altında yerleştirilebilir, depolanabilir ve işletilebilir.
	dB olarak ses gücü düzeyi bilgisi
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....275
2. Cihaz tanımı (Res. 1 - 14)....275
3. Teslimat kapsamı 275
4. Amacına uygun kullanım 276
5. Güvenlik uyarıları 276
6. Teknik veriler....278
7. İşletime almadan önce 278
8. Testerenin kurulumu ve kullanımı 279
9. Elektrik bağlantısı 280
10. Temizlik, bakım ve depolama 280
11. Bertaraf ve geri dönüşüm 282
12. Arıza giderme 283
13. Uygunluk beyanı 288

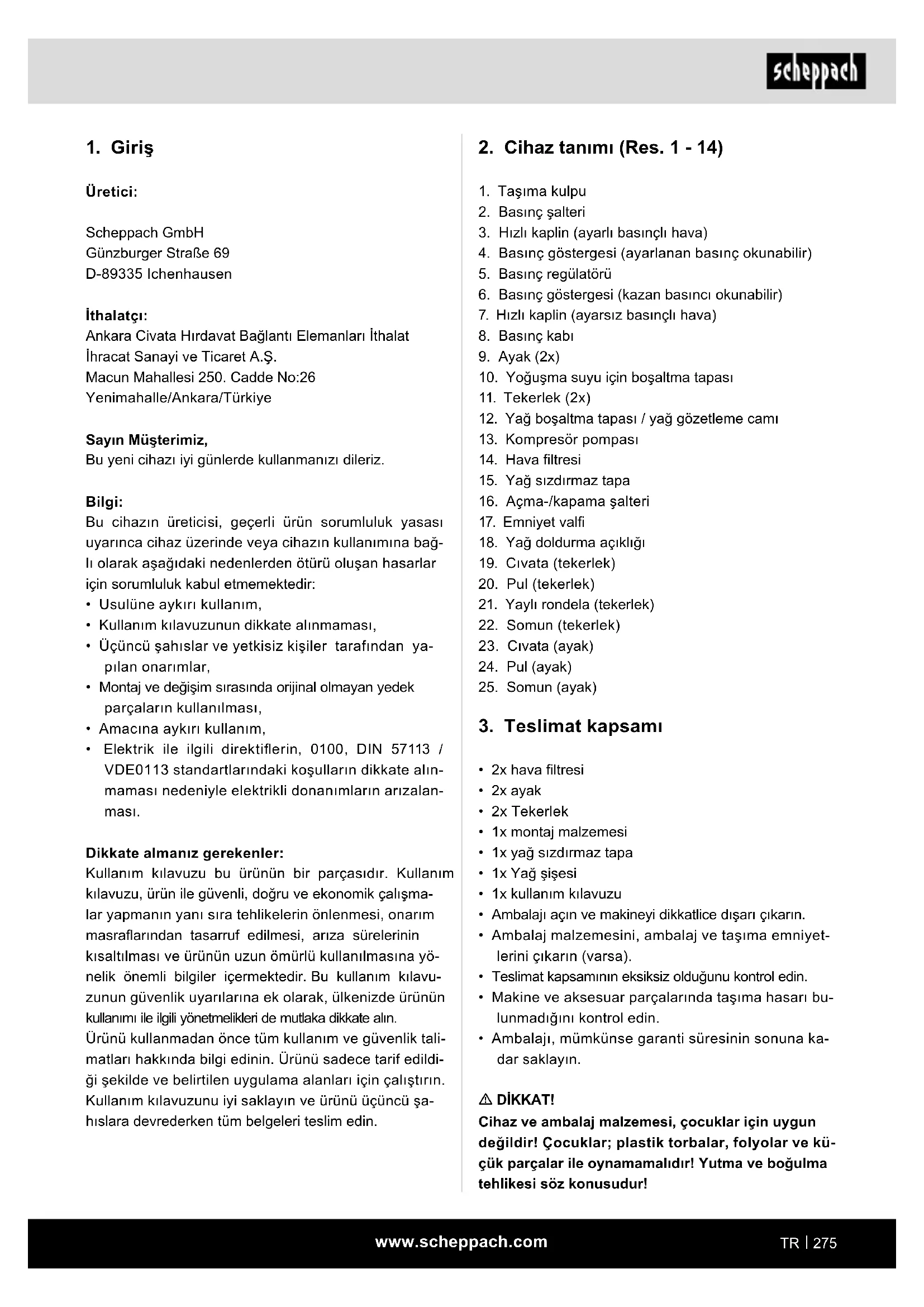

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz,

Bu yeni cihazı iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu cihazın üreticisi, geçerli ürün sorumluluk yasası uyarınca cihaz üzerinde veya cihazın kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım,
• Kullanım kılavuzunun dikkate alınmaması,
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar,

- Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması,

- Amacına aykırı kullanım,

- Elektrik ile ilgili direktiflerin, 0100, DIN 57113 / VDE0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması.

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır. Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

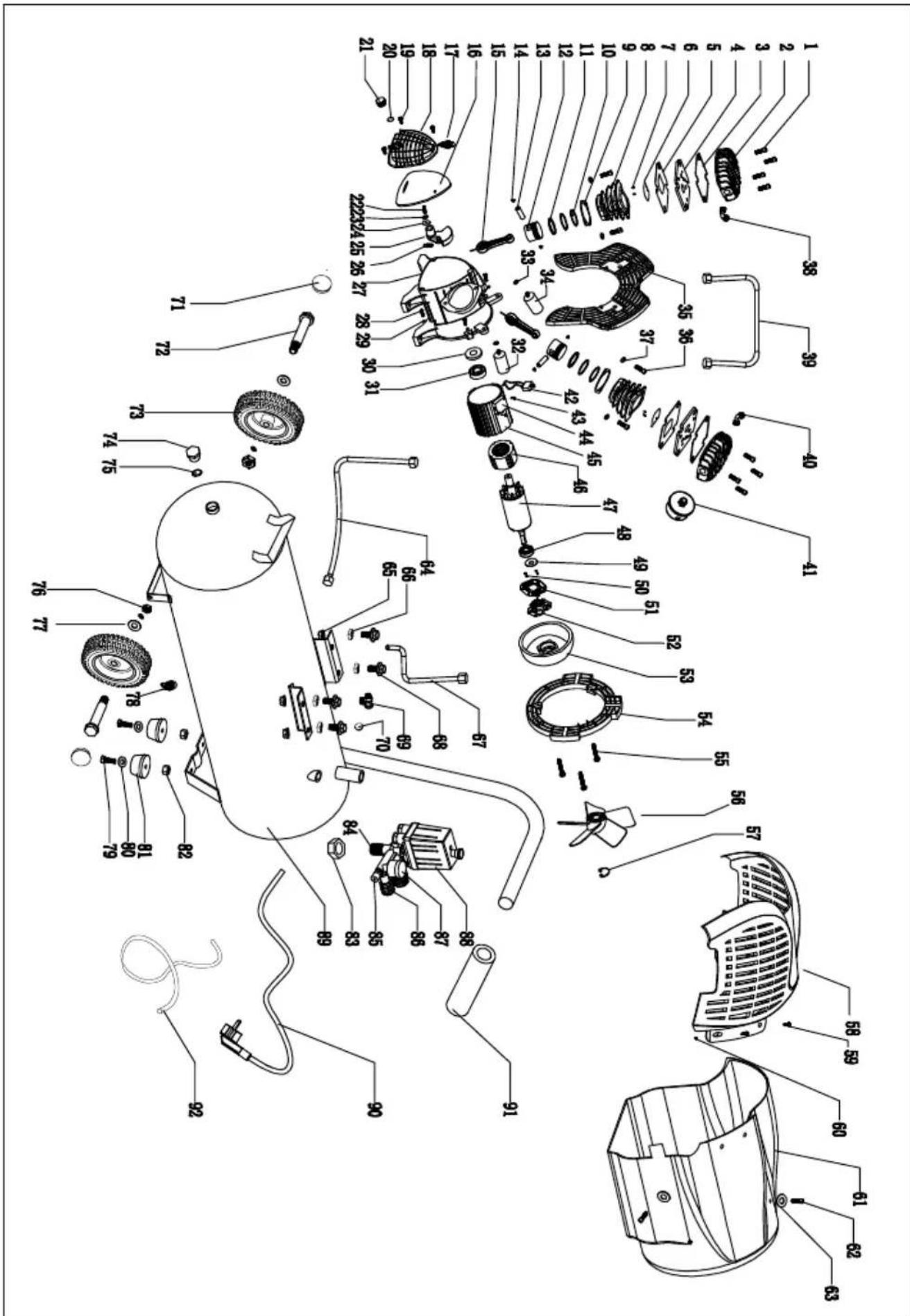

2. Cihaz tanımı (Res. 1 - 14)

1. Taşıma kulpu
2. Basınç şalteri
3. Hızlı kaplin (ayarlı basınçlı hava)
4. Basınç göstergesi (ayarlanan basınç okunabilir)
5. Basınç regülatörü
6. Basınç göstergesi (kazan basıncı okunabilir)
7. Hızlı kaplin (ayarsız basınçlı hava)
8. Basınç kabı
9. Ayak (2x)
10. Yoğuşma suyu için boşaltma tapası
11. Tekerlek (2x)
12. Yağ boşaltma tapası / yağ gözetleme camı
13. Kompresör pompası
14. Hava filtresi
15. Yağ sızdırmaz tapa
16. Açma-/kapama şalteri
17. Emniyet valfi
18. Yağ doldurma açıklığı
19. Civata (tekerlek)
20. Pul (tekerlek)
21. Yaylı rondela (tekerlek)
22. Somun (tekerlek)
23. Civata (ayak)
24. Pul (ayak)
25. Somun (ayak)

3. Teslimat kapsamı

• 2x hava filtresi
• 2x ayak
• 2x Tekerlek
  • 1x montaj malzemesi
• 1x yağ sızdırmaz tapa
• 1x Yağ şişesi
  • 1x kullanım kılavuzu
• Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Makine ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.

⚠ DİKKAT!

Cihaz ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

4. Amacına uygun kullanım

Kompresör, yakl. 272 l/dak ile işletilebilen, basınçlı hava ile çalıştırılan aletler (örn. tekerlek doldurucu, temizlik tabancası ve boyama tabancası) için basınçlı hava üretmeye yaramaktadır.

Kompresör sadece kuru ve havalandırması iyi kapalı ortamlarda işletilebilir.

Makine sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda kullanıcı/operatör sorumludur, üretici değil.

Lütfen cihazlarımızın ticari, zanaatkar ya da endüstri-yel kullanım için tasarlanmadığını dikkate alın. Cihaz ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

5. Güvenlik uyarıları

⚠ Dikkat! Elektrikli takımların kullanımı sırasında elektrik çarpmasına, yaralanma ve yangın tehlikesine karşı korunma sağlamak için aşağıda belirtilen temel güvenlik tedbirleri dikkate alınmalıdır. Bu elektrikli takımı kullanmadan önce bu uyarıların tümünü okuyun ve güvenlik uyarılarını saklayın.

⚠ Dikkat! Bu kompresörün kullanımı sırasında elektrik çarpmasına, yaralanma ve yangın tehlikesine karşı korunma sağlamak için aşağıda belirtilen temel güvenlik tedbirleri dikkate alınmalıdır.

Cihazı kullanmadan önce bu bilgileri okuyun ve dikkate alın

Güvenli çalışma

1. Çalışma alanınızı düzenli tutun

- Çalışma yerinde düzensizlik kazalara neden olabilir.

1. Ortam etkilerini dikkate alın

- Elektrikli aletleri yağmura maruz bırakmayın.

- Elektrikli aleti nemli veya ıslak ortamlarda kullan- mayın. Elektrik çarpması nedeniyle tehlike!

- Çalışma yeri aydınlatmasının iyi olmasını sağlayın.

- Elektrikli aletleri yangın veya patlama tehlikesi bulunan ortamlarda kullanmayın.

1. Elektrik çarpmasına karşı kendinizi koruyun

- Vücudunuzun topraklanmış parçalar (örneğin borular, radyatörler, elektrikli ocaklar, soğutma cihazları) ile temas etmesini önleyin

1. Çocukları uzak tutun!

- Başkalarının takıma ve kabloya dokunmasına izin vermeyin, onları çalışma alanınızdan uzak tutun.

1. Kullanılmayan elektrikli aletleri güvenli bir yerde saklayın

- Kullanılmayan elektrikli aletler, çocukların ulaşamayacakları yüksek veya kilitli kuru yerde muha-faza edilmelidir.

1. Elektrikli aletinize aşırı yüklenmeyin

- Belirtilen güç aralığında daima daha iyi ve daha güvenli bir şekilde çalışabilirsiniz.

1. Uygun kıyafet kullanın

- Hareketli parçalara takılabileceğinden dolayı bol kıyafetler giymeyin veya takılar takmayın.

- Açık havada çalışma durumunda kauçuk eldiven ve kaymaz ayakkabı kullanımı tavsiye edilir.

- Saçlarınız uzunsa bir saç filesi kullanın.

1. Kabloyu öngörülmeyen amaçlar için kullanmayın

- Fişi elektrik prizinden ayırmak için kablodan tutup çekmeyin. Kabloyu ısıya, yağlara ve keskin kenarlara karşı koruyun.

1. Takımların temizliğini ve bakımını özenle yapın

- Daha iyi ve güvenli çalışmak için kompresörünüzü temiz tutun.

- Bakım talimatlarına uyun.

- Düzenli olarak elektrik aletin kablosunu kontrol edin ve hasarlı olması durumunda kablonun yetkin bir uzman tarafından yenilenmesini sağlayın.

- Uzatma kablolarını düzenli olarak kontrol edin ve hasarlı olması durumunda değiştirin.

1. Elektrik fişini elektrik prizinden ayırın

- Elektrikli alet kullanılmayacağı zaman, bakım öncesi ve örneğin testere bıçağı, matkap, freze gibi takımların değiştirilmesi sırasında.

1. Kontrolsüz bir şekilde devreye girmesini önleyin

- Elektrik fişinin elektrik prizine takılması sırasında şalterin kapalı durumda olduğundan emin olun.

1. Açık alandaki çalışmalar için uzatma kablosu kullanın

- Açık alanlardaki çalışmalarda, sadece bunun için onaylı ve uygun işaretli uzatma kabloları kullanın.

- Kablo tamburunu, sadece üzerindeki kablo boşaltılmış durumdayken kullanın.

1. Daima dikkatli olun

- Ne yaptığınıza dikkat edin. Çalışmalara sağduyu ile gidin. Konsantre olamadığınız sürece elektrikli aleti kullanmayın.

1. Elektrikli aleti olası hasarlara yönelik kontrol edin

2. Elektrikli alet kullanılmaya devam edilmeden önce, koruma tertibatları veya hafif hasarlı parçalar kusursuz ve talimatlara uygun çalışma şekline yönelik muayene ve kontrol edilmelidir.

3. Hareketli parçaların kusursuz işlediğini ve sıkışmadığını ya da parçaların hasarlı olup olmadığını kontrol edin. Elektrikli aletin kusursuz işletiminin sağlanması için tüm parçalar doğru takılı ve tüm koşullar yerine getiriliyor olmalıdır.
4. Hasarlı koruma tertibatları ve parçalar, kullanım kılavuzunda farklı bir bilgi verilmediği sürece yetkili uzman atölye tarafından onarılmalıdır veya değiştirilmelidir.
5. Hasarlı şalterler müşteri hizmetleri atölyesi tarafından değiştirilmelidir.

- Hatalı veya hasarlı bağlantı kabloları kullanmayın.

- Şalterin açılıp kapatılamadığı elektrikli aletleri kullanmayın.

1. Elektrikli aletinizin bir elektrik uzmanı tarafından onarılmasını sağlayın

- Bu elektrikli alet geçerli güvenlik kurallarına uygundur. Onarımlar, sadece orijinal yedek parçalar kullanılarak sadece bir uzman elektrikçi tarafından yapılabilir, aksi halde kullanıcı için kazalar meydana gelebilir.

1. Dikkat!

- Kendi güvenliğiniz için sadece kullanım kılavuzunda belirtilmiş veya üreticisi tarafından önerilmiş veya belirtilmiş aksesuarlar ve ek cihazlar kullanın. Kullanım talimatı veya katalog içerisinde önerilen aletler ve aksesuarlardan farklı alet ve aksesuar kullanımı, sizin için yaralanma tehlikesi teşkil edebilir.

1. Gürültü

- Kompresör ile yapılan işlemlerde koruyucu ulaklık kullanın.

1. Bağlantı hattının değiştirilmesi

- Bağlantı hattı hasar görürse, tehlikelerin önlenmesi için üretici veya elektrik uzmanı tarafından değiştirilmelidir. Elektrik çarpması nedeniyle tehlike

1. Lastiklerin doldurulması

- Dolumdan hemen sonra lastik basıncını uygun bir manometre ile örn. bir benzin istasyonunda kontrol edin.

1. İnşaat işletiminde yolda sürülebilir kompresörler

- Tüm hortum ve vanaların, kompresör için izin verilen en yüksek çalışma basıncı için uygun olmasına dikkat edin.

1. Kurulum yeri

- Kompresörü sadece düz yüzeyde kurun.

1. 7 bar değerini geçen basınçlarda, besleme hortumlarının örn. çelik halat gibi bir güvenlik kablosu ile donatılması önerilir.
2. Bükülme noktalarının oluşmasını önlemek için esnek hortum bağlantıları kullanarak hat sistemine aşırı yüklenilmesini önleyin.
3. Sadece 30 mA'lık ya da daha az devreye girme akımına sahip bir hatalı akım koruma şalteri kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

⚠ UYARI! Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

İLAVE GÜVENLİK UYARILARI

İlgili basınçlı hava aletlerinin / basınçlı hava ek cihazlarının işletim kılavuzlarını dikkate alın! Ayrıca aşağıdaki genel bilgiler dikkate alınmalıdır:

Basınçlı hava ve hava tabancası ile çalışmaya ilişkin güvenlik uyarıları

• Ürüne yeterli mesafe, min. 2,50 m olmasına dikkat edin ve basınçlı hava aletlerini / basınçlı hava ek cihazlarını işletim sırasında kompresörden uzak tutun.
• Kompresör pompası ve hatlar işletim sırasında yüksek sıcaklıklara ulaşmaktadır. Temas edilmesi durumunda yanmalar meydana gelir.
• Kompresör tarafından emilen hava kompresör pompasının içinde yangın veya patlamalara neden olabilen katkı maddelerden korunmalıdır.
• Hortum bağlantısı çözüldüğüne, hortumun bağlantı parçası, elle tutulmalıdır.
• Böylece geri yaylanan hortumdan kaynaklanan yaralanmaları önleyebilirsiniz.
• Basınçlı hava tabancası ile yapılan çalışmalarda koruyucu gözlük ve koruyucu solunum maskesi kullanın. Tozlar sağlığa zararlıdır! Yabancı cisimler ve fırlatılan parçalar kolayca yaralanmalar meydana gelebilir.
• Hava tabancasını kişilere tutmayın veya vücuttaki giysileri temizlemeyin. Yaralanma tehlikesi!

Enjeksiyon ve püskürtme ek cihazlarının (örn. boya enjeksiyonu) kullanımında güvenlik bilgileri:

• Dolum işleminde hiçbir sıvının kompresör ile temas etmemesi için püskürtme ek cihazını kompresörden uzak tutun.
• Püskürtme ek cihazları (örn. boya enjeksiyonu) ile kesinlikle kompresör yönünde püskürtme yapmayın. Nem, elektriksel tehlikelere neden olabilir!
• 55° C değerinden düşük parlama noktasına sahip boyalar veya çözücü maddeler ile çalışmayın. Pat-lama tehlikesi!
• Boya ve çözücü maddeleri ısıtmayın. Patlama tehlikesi!
• Sağlığa zararlı sıvıların işlenmesi durumunda koruma amaçlı filtre cihazları (yüz maskeleri) gereklidir. Ayrıca bu malzemelerin üreticileri tarafından verilen koruyucu önlemleri de dikkate alın.
• İşlenmiş malzemelerin ambalajında yer alan ve tehlikeli maddelere ilişkin veriler ve işaretler dikkate alınmalıdır. Gerekirse en önleyici tedbirler alınmalıdır, özellikle uygun kıyafet ve maskeler kullanılmalıdır.
• Püskürtme işlemi sırasında ve çalışma alanında sigara içilmesi yasaktır. Patlama tehlikesi! Boya buharları da kolayca yanabilir.
• Yangın yerleri, açık ışıklar veya kıvılcım üreten makineler mevcut olmamalı veya işletilmemelidir.
• Yiyecek ve içecekleri çalışma odasında saklamayın veya tüketmeyin. Boya buharları sağlığa zararlıdır.
• Çalışma odası 30 m³ alanından büyük olmalı ve püskürtme ile kurutma sırasında yeterli hava akışı mevcut olmalıdır.
• Rüzgara karşı püskürtmeyin. Yanıcı veya tehlikeli maddelerin püskürtülmesinde genel olarak yerel polisin direktifleri dikkate alınmalıdır.
• PVC basınç hortumu ile bağlantı olarak beyaz alkol, bütil alkol ve metilen klorür gibi maddeler işlemeyin. Bu maddeler basınç hortumuna zarar verir.
• Çalışma alanı doğrudan çalışma aracı ile temas etmeyecek şekilde kompresörden ayrılmış olmalıdır.

Basınç kaplarının işletilmesi

• Basınç kabı işleten kişi, basınç kabını usulüne uygun durumda olmasını ve işletilmesini sağlamalı, denetlemeli, gerekli servis ve bakım çalışmalarını geciktirmeden yaptırmalı ve gerekirse gerekli güvenlik önlemlerini almaktan sorumludur.
• Denetleyici kurum münferit durumlarda gerekli denetleyici tedbirler talep edebilir.
• Basınç kabı, kusurlu olması, çalışanlar veya üçüncü kişiler için tehlike teşkil etmesi durumunda çalıştırılmamalıdır.

- Her işletim öncesinde basınç kabını pas ve hasara dair kontrol edin. Kompresör, hasarlı veya paslı basınç kabı ile işletilmemelidir. Hasarların tespit edilmesi durumunda lütfen müşteri hizmetleri servisine başvurun.

Güvenlik uyarılarını iyi muhafaza edin.

6. Teknik veriler

Şebeke bağlantısı 230V / 50 Hz

Motor gücü 2200 W
Çalışma modu S1
Kompresör devir sayısı 2850 dak	-1
Basınç kabı hacmi (litre biriminde) 50
İşletim basıncı yakl. 8 bar
Teor. Emiş gücü yakl. 412 l/dak
Teor. Çıkış gücü yakl. 272 l/dak
Koruma türü IP32
Cihaz ağırlığı	Yakl. 41 kg
Yağ (15W 40)	yakl. 0,25 l
Maks. kurulum yüksekliği (deniz seviyesinin üzerinde)	1000 m

Teknik değişiklik yapma hakkı saklıdır!

Gürültü emisyon değerleri EN ISO 3744 standardına uygun bir şekilde tespit edilmiştir.

Bir koruyucu kulaklık kullanın.

Gürültü etkisi işitme kaybına neden olabilir.

⚠ Uyarı: Gürültü, sağlığınızı son derece olumsuz et-kileyebilir. Makine gürültüsü 85 dB (A)'yı aşarsa, lütfen uygun bir koruyucu kulaklık kullanın.

Ses gücü seviyesi L_wA	93 dB
Ses basıncı seviyesi L_pA	71,2 dB
Belirsizlik K_wA/pA	2,03 dB

7. İşletime almadan önce

- Bağlantı öncesinde tip etiketi üzerindeki verilerin şebeke verileri ile aynı olduğundan emin olun.

• İlk işletme alma öncesinde taşıma sırasında kullanılan tapayı (B) çıkarın ve kompresör pompa gövdesini nokta 8.4 altında açıklanan şekilde yağ ile doldurun.
• Cihazı taşıma hasarlarına dair kontrol edin. Olası hasarları, kompresörün eden taşıma şirketine derhal bildirin.
• Kompresörün kurulumu tüketicinin yakınında yapılmalıdır.
• Uzun hava hatları ve besleme hatları (uzatma kablo-ları) kullanılmamalıdır.
• Emme havasının kuru ve tozsuz olmasına dikkat edin.
• Kompresörü nemli veya ıslak odalarda kurmayın.
• Kompresör sadece uygun odalarda (iyi havalandırılan, ortam sıcaklığı +5°C ile 40°C arası) işletmebilir. Odada toz, asit, buhar, patlayıcı ve yanıcı gazlar bulunmamalıdır.
• Kompresör kuru odalardaki kullanım için uygundur. Püskürtme suyu ile çalışılan alanlarda kullanımı ya-saktır.
• İşletime alma işleminden önce kompresör pompa- sındaki yağ seviyesi kontrol edilmelidir.
• Kompresör açık havadaki kuru ortam koşullarında çok kısa bir süre işletilebilir.
• Kompresör her zaman kuru olmalı ve çalışma sonrasında açık havada kalmamalıdır.

8. Testerenin kurulumu ve kullanımı

Dikkat!

İşletime almadan önce cihazı mutlaka komple monte edin!

Montaj için şunlar gereklidir:

- 2 x açık ağızlı anahtar 17 mm (teslimat kapsamına dahil değildir)

- 2 x açık ağızlı anahtar 14 mm (teslimat kapsamına dahil değildir)

8.1 Tekerleklerin montajı (Res. 5)

- Birlikte verilen tekerlekleri (11) gösterildiği gibi takın.

8.2 Ayak montajı (2x) (Res. 6)

- Birlikte verilen ayağı (2x) gösterildiği gibi takın.

8.3 Hava filtresinin (2x) montaji (Res. 7, 8)

- Taşıma sırasında kullanılan tapayı (A) çıkarın ve hava filtresini (14) cihaza civatalayın.

8.4 Taşıma kapağının (B) değiştirilmesi (Res. 9, 10)

• Taşıma kapağını (B) yağ doldurma deliğinden (18) çıkarın.
• Birlikte teslim edilen kompresör yağını, kompresör pompası gövdesine doldurun ve ekteki yağ sızdırmaz tapasını (15) yağ doldurma deliğine (18) yerleştirin.

8.5 Şebeke bağlantısı

• Kompresör emniyet tapalı şebeke hattı ile donatılıdır. Bu emniyet tapası her 230V \~ 50 Hz arası ve 16 A ile emniyete alınmış olan her koruyucu temas prizine takılabilir.
• İşletime alma işleminden önce, şebeke geriliminin işletim gerilimi ve veri levhasındaki makine gücü ile uyuştuğundan emin olun.
• Uzun besleme hatları, uzatma kabloları, kablo tamburları vs. gerilimin düşmesine neden olur ve motorun çalışmaya başlamasını engelleyebilir.
• +5°C altındaki düşük sıcaklıklarda, motorun çalışmaya başlaması, zor olabilir.

8.6 Açma / kapatma şalteri (Res. 2)

- Kompresörü çalıştırmak için açma/kapama şalterini (16) yukarı doğru çekin. Kapatmak için açma/kapama şalterini aşağı doğru bastırın.

8.7 Basınç ayarı: (Res. 1, 3)

• Basınç regülatörü (5) ile basınç, manometrede (4) ayarlanır.
• Ayarlanan basınç, hızlı kaplinde (3) görülebilir.
• Manometrede (6) kazan basıncı okunur.
• Kazan basıncı, hızlı kaplinden (7) çıkarılır.

8.8 Basınç şalteri ayarı (Res. 1)

- Basınç şalteri (2) fabrika tarafından ayarlanmıştır. Açılma basıncı yakl. 6 bar Kapatma basıncı yakl. 8 bar

8.9 Termik koruma şalteri

Termik koruma şalteri cihazda takılıdır.

Termik koruma şalteri tetiklendiğinde aşağıdakileri uygulayın:

• Elektrik fişini çekin.
• İki ila üç dakika bekleyin.
  • Cihazı tekrar takın.
• Cihaz çalışmazsa işlemi tekrarlayın.
• Cihaz yine çalışmazsa cihazı açma/kapatma şalterinden (16) kapatıp tekrar açın.

- Yukarıda belirtilen tüm adımları gerçekleştirdiniz ve cihaz hala çalışmıyorsa servisimizle iletişime geçin.

9. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

Enjeksiyon ve püskürtme ek cihazları ile yapılan çalışmalarda ve açık havadaki geçici kullanım durumunda cihaz mutlaka 30 mA'lık ya da daha az bir devreye girme akımına sahip hatalı akım koruma şalteri üzerinden bağlanmalıdır.

Önemli notlar

Motor aşırı yüklenme olduğunda kendiliğinden kapanır. Motor soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

Hasarlı elektrik bağlantı kablosu.

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar.
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmamalıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin. Elektrik bağlantı kabloları geçerli VDE ve DIN yönetmeliklerine uygun olmalıdır. Sadece "H05VV-F" kodlu bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Alternatif akımlı motor:

• Sebeke gerilimi 230 V\~ olmalıdır.
• 25m'ye kadar olan uzatma kabloları 1,5 milimetre-kare kesitli olmalıdır.

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir uzman elektrik personeli tarafından yapılabilir.

Sorularınızın olması durumunda lütfen aşağıdaki bilgi- leri verin:

• Motorun akım türü
• Makine tip etiketinin verileri
  • Motor tip etiketi verileri

10. Temizlik, bakım ve depolama

⚠️ Dikkat!

Tüm temizlik ve bakım çalışmalarından önce elektrik fişini çekin! Elektrik çarpması nedeniyle yaralanma tehlikesi!

⚠️ Dikkat!

Cihaz tamamen soğuyana kadar bekleyin! Yanma tehlikesi!

⚠️ Dikkat!

Tüm temizlik ve bakım çalışmalarından önce cihaz basınçsız duruma getirilmelidir! Yaralanma tehlikesi!

10.1 Temizlik

• Cihazı tozdan ve kirden mümkün olduğu kadar temiz tutun. Cihazı temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin.
• Cihazı her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
• Cihazı düzenli olarak nemli bezle ve biraz yağlama sabunu ile temizleyin. Temizlik ya da çözelti maddesi kullanmayın; bunlar cihazın plastik parçalarına zarar verebilir. Cihazın içerisinde su girmemesine dikkat edin.
• Hortum ve püskürtme aletleri temizlenmeden önce kompresörden ayrılmalıdır. Kompresör, su, çözücüler v.b. ile temizlenmemelidir.

10.2 Basınç kabinın bakımı (Res. 1)

⚠️ Dikkat!

Basınç kabinın (8) sürekli kullanılabilmesi için, her işletim sonrasında yoğuşma suyu boşaltma tapasının (10) açılması ile boşaltılmalıdır.

Önce kazan basıncını boşaltın (bkz. 10.7.1).

Boşaltma tapası, yoğuşma suyunun tamamen basınç kabından akabilmesi için saat yönünün tersine açılır (kompresör alt tarafından tapaya olan bakış yönü). Boşaltma tapasını tekrar kapatın (saat yönünde çevirin). Her işletim öncesinde basınç kabını pas ve hasara dair kontrol edin.

Kompresör, hasarlı veya paslı basınç kabı ile işletilmemelidir. Hasarların tespit edilmesi durumunda lütfen müşteri hizmetleri servisine başvurun.

⚠️ Dikkat!

Basınç kabındaki yoğuşma suyu yağ kalıntıları içer- mektedir. Yoğuşma suyunu çevre korumaya uygun şe- kilde ilgili toplama yerinde imha edin.

10.3 Emniyet valfi (Res. 1, 3)

Emniyet valfi (17), basınç kabının izin verilen en yüksek basınç değerine ayarlanmıştır. Emniyet valfi ayarının değiştirilmesi veya boşaltma somunu (17.1) ile başlığı (17.3) arasındaki bağlantı emniyetinin (17.2) çıkarılması yasaktır.

Gerektiğinde emniyet valfinin doğru çalışması için valf yılda en az 3 defa olmak üzere her 30 çalışma saatinde bir etkinleştirilmelidir. Açmak için delikli boşaltma somununu (17.1) saat dönme yönünün tersi yönünde çevirin ve ardından emniyet valfinin çıkışıını açmak için delikli boşaltma somunu (17.1) üzerindeki valf kolunu elle dışarı doğru çekin. Valf duyulur şekilde hava boşaltıyor. Ardından boşaltma somununu tekrar saat dönme yönünde çevirerek sıkıştırın.

10.4 Yağ seviyesinin düzenli olarak kontrol edilmesi (Res. 11)

Kompresörü düz bir zemine bırakın.

Yağ seviyesi, yağ gözetleme camının (12) MAX ve MIN işareti arasında olmalıdır.

Yağ değişimi: Önerilen yağ: SAE 15W 40 veya eş değerinde.

İlk dolum 10 işletim saatinden sonra değiştirilmelidir, ardından her 50 işletim saatinden sonra yağı boşaltın ve yeni yağ doldurun.

10.5 Yağ değişimi (Res. 1, 10, 11)

Motoru kapatın ve elektrik fişini prizden çekin. Yağ tapasını (15) çıkarın. Olası mevcut hava basıncını boşaltıktan sonra kompresör pompasındaki (13) yağ boşaltma tapasını (12) çıkarabilirsiniz.

Yağın kontrolsüz biçimde dışarı akmaması için, küçük bir teneke oluşun altına tutun ve yağı bir hazne içinde toplayın. Yağın tamamen dışarı akmaması durumunda, kompresörü hafifçe eğmenizi öneriyoruz. Yağ dışarı aktıktan sonra yağ boşaltma tapasını (12) tekrar yerleştirin.

Eski yağı, eski yağ toplama yerinde imha edin.

Doğru yağ miktarını doldurmak için, kompresörün düz bir yüzeyde durmasına dikkat edin. Yeni yağı, yağ se-viyesi maksimum dolum miktarına (18) ulaşana kadar yağ doldurma deligiine doldurun. Maksimum dolum miktarı, yağ gözetleme camında (12) kırmızı bir nok-ta işe işaretlidir (Res. 11). Maksimum dolum miktarını aşmayın.

Aşırı dolum, cihaz hasarına neden olabilir. Yağ tapasını (15) yeniden yağ doldurma deliğine (18) takın.

10.6 Emme filtresinin temizlenmesi (Res. 3, 12, 13)

Emme filtresi, kir ve tozun emilmesini engeller. Bu filtre en az her 300 işletim saatinde bir değiştirilmesi gerekmektedir. Tıkalı bir emme filtresi kompresörün gücünü çok olumsuz etkiler.

Cıvatayı (E) açarak emme filtresini (2x) çıkarın.

Ardından filtre kapağını (D) çıkarın. Artık hava filtresini (F) çıkarabilirsiniz.

Hava filtresi ve filtre kapağı ile filtre gövdesine hafifçe vurarak temizleyin.

Bu yapı parçaları basınçlı hava (yakl. 3 bar) ile temizlenmeli ve ters sırayla yeniden monte edilmelidir.

10.7 Depolama

⚠️ Dikkat!

Elektrik fişini çekin, cihazı ve tüm bağlı basınçlı hava aletlerinin havasını tahliye edin. Kompresörü, yetkisiz kişiler tarafından çalıştırılmayacak bir yer bırakın.

⚠️ Dikkat!

Kompresörü sadece kuru ve yetkisi olmayan kişilerin erişmeyeceği ortamda saklayın. Devirmeyin, sadece dik olarak saklayın! Yağ dışarı akabilir!

10.7.1 Aşırı basıncın tahliye edilmesi

Kompresördeki basıncı, kompresörü kapatarak ve örn. bir basınçlı hava aletini veya temizlik tabancasını boş-ta çalıştırarak, basınç kabında kalan basınçlı havayı kullanarak boşaltın.

10.8 Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Hava filtresi

* Teslimat kapsamında bulunması zorunlu değildir!

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

11. Bertaraf ve geri dönüşüm

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-re ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)

• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
• Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, önce-sinde yeni bir cihaz satın almadan veya bölgeniz-deki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

- Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.
• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

Eski cihazınızı nasıl imha edeceğinizi yerel yönetiminizden öğrenebilirsiniz.

Yakıtlar ve yağlar

• Cihazı tasfiye etmeden önce yakıt deposunu ve motor yağı haznesini boşaltın!
• Yakıt ve motor yağı evsel atıklara ya da akarsulara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!
• Boş yağ ve yakıt hazneleri çevreye uygun olarak tasfiye edilmelidir.

12. Arıza giderme

Arıza Olası sebep Yardım
Kompresör çalış-miyor.	Şebeke gerilimi yok. Kablo, elektrik	fişi, sigorta ve prizi kontrol edin.
	Şebeke gerilimi düşük.	Çok uzun uzatma kabloları kullanmayın. Yeterli enine kesitli uzatma kablosu kullanın.
	Dış ortam sıcaklığı düşük.	+5°C değerinin altındaki dış ortam sıcaklığında çalıştırmayın.
	Motor aşırı ısındı.	Motoru soğumaya bırakın, gerekirse aşırı ısınma nedenini giderin.
Kompresör çalış-yor, ancak basınç yok.	Emniyet valfinde (17) sızıntı var. Emniyet valfini (17) değiştirin.
	Contalar bozuk.	Contaları kontrol edin, bozuk contaları yetkili serviste değiştirtin.
	Yoğuşma suyu (10) için boşaltma vidasında sızıntı var.	Cıvatayı elle sıkın.Cıvata üzerindeki contayı kontrol edin, gerekirse değiştirin.
Kompresör calışıyor, basınç manometrede gösteriliyor ancak aletler çalışmıyor.	Hortum bağlantısında sızıntı var.	Basınçlı hava hortumu ve aletleri kontrol edin, gerekir-se değiştirin.
	Hızlı kaplinde sızıntı var. Hızlı kaplini	kontrol edin, gerekirse değiştirin.
	Basınç regülatöründe (5) çok düşük basınç ayarlı.	Basınç regülatörünü daha fazla açın.

Bu uygunluk beyanının düzenlenmesinden yalnızca üretici sorumludur.

İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zimni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Alıcıya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
