KULLANIM KILAVUZU HC26Si SCHEPPACH

10.7 Röhulüliti seadistamine (joon. 1)

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	Uyarı - Yaralanma riskinin azaltılması için işletme talimatını okuyun.
	Bir koruyucu kulaklık kullanın. Gürültü etkisi işitme kaybına neden olabilir.
	Bir toz koruma maskesi kullanın. Ahşap ve diğer materyallerin işlenmesinde sağlığa zararlı toz oluşabilir. Asbest içeren materyal işlenmemelidir!
	Bir koruyucu gözlük kullanın. Çalışma sırasında oluşan kıvılcım ya da üründen çıkan kıymık, talaş ve tozlar görüş kaybı etkisi yaratabilir.
	Sıcak yüzeylere karşı uyarı.
	Elektrik gerilime karşı uyarı.
	Uyarı! Cihaz otomatik bir başlatma kumandası ile donatılmıştır. Üçüncü şahısıları ürünün çalışma alanından uzak tutun!
	Uyarı ve güvenlik uyarılarını dikkate alın!
	Makineyi yağmura maruz bırakmayın. Ürün sadece kuru ortam koşulları altında yerleştirilebilir, depolanabilir ve işletilebilir.
	dB olarak ses gücü düzeyi bilgisi.
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....291
2. Ürün açıklaması (Res. 1-6)....291
3. Teslimat kapsamı 291
4. Amacına uygun kullanım 291
5. Genel güvenlik açıklamaları 292
6. Artik riskler....295
7. Teknik veriler....295
8. Ambalajdan çıkarma....296
9. İşletime almadan önce....296
10. Testerenin kurulumu ve kullanımı....296
11. Elektrik bağlantısı 297
12. Temizlik, bakım ve depolama 297
13. Taşima (Res. 3)....298
14. İmha ve yeniden değerlendirme 298
15. Arıza giderme 299
16. Uygunluk beyanı 304

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz,

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• İşletim kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım
• Ulusal elektrik düzenlemelerine ve yönetmeliklerine uyulmamasından dolayı elektrik tesisinin arızalanması.

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır. Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

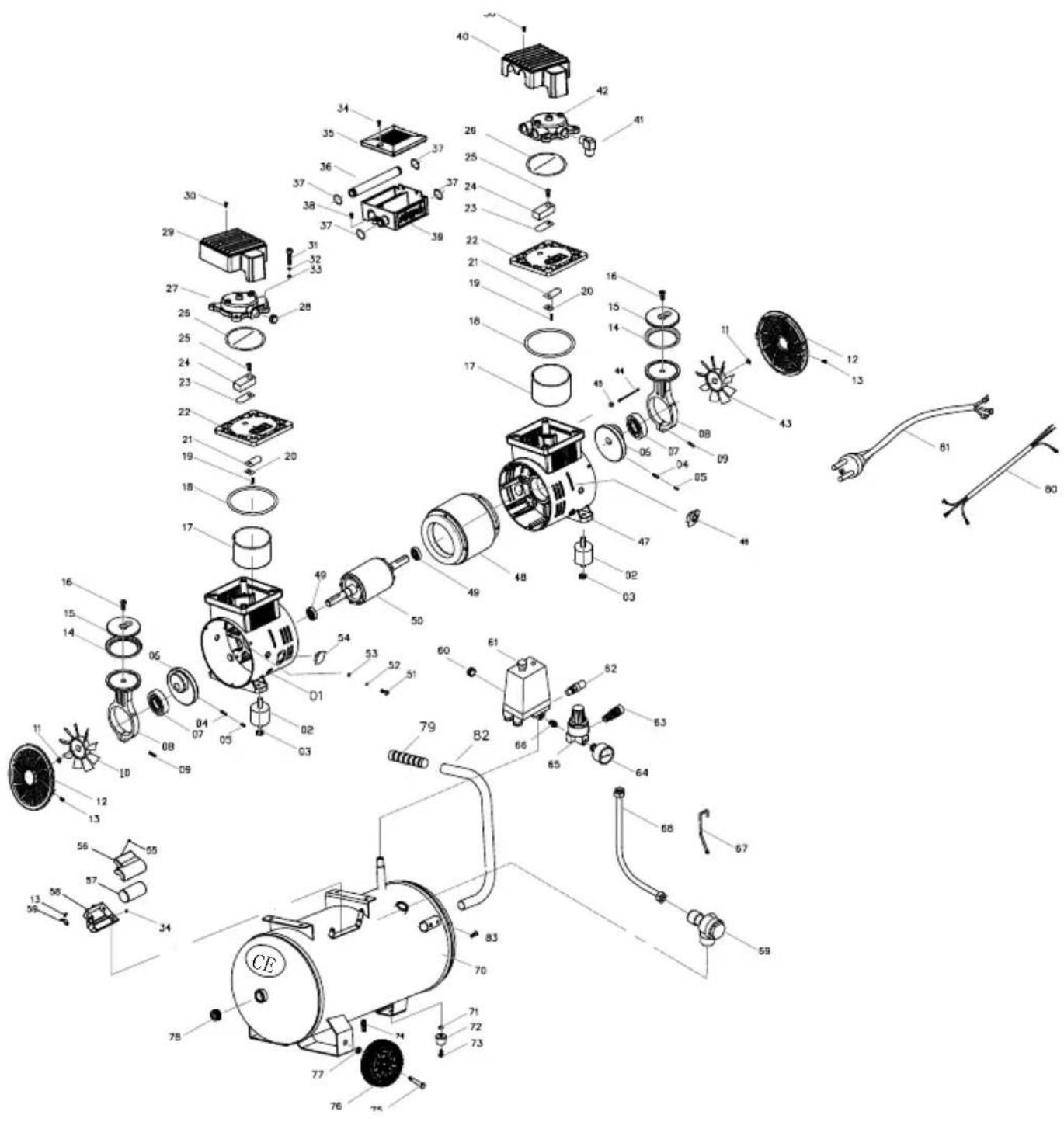

2. Ürün açıklaması (Res. 1-6)

1. Taşıma tutamağı

1a. Başsız vida (taşima tutamağı)

1. Basınç şalteri
2. Açma/Kapama şalteri
3. Hava filtresi
   4a. Civata (hava filtresi)
   4b. Filtre elemanı
4. Basınç göstergesi (ayarlanan basınç okunabilir)
5. Basınç regülatörü
6. Emniyet valfi
7. Hızlı kaplin (ayarlı basınçlı hava)
8. Basınç kabı
9. Tekerlek
   10a. Civata (tekerlek)
   10b. Somun (tekerlek)
10. Yoğuşma suyu için boşaltma tapası
11. Ayak
    12a. Civata (ayak)
    12b. Somun (ayak)

3. Teslimat kapsamı

Poz. Adet Tanım

1x Makine gövdesi
1 1x Taşıma tutamağı
4 1x Hava filtresi (önceden monte edilmiş)
10	2x Tekerlek
12	1x Ayak
	1x Montaj malzemesi
	1x İşletim kılavuzu

4. Amacına uygun kullanım

Kompresör, yakl. 100 l/dak ile işletilebilen, basınçlı hava ile çalıştırılan aletler (örn. lastik şişirici, temizlik tabancası ve boyama tabancası) için basınçlı hava üretmeye yaramaktadır. Sınırlı hava sevk miktarı nedeniyle çok yüksek hava tüketimi olan aletlerin (örn. titreşimli zımpara makinesi, çubuklu zımpara ve darbeli anahtar) çalıştırılması mümkün değildir.

Kompresör sadece kuru ve havalandırması iyi kapalı ortamlarda işletilebilir.

Makine sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir.

Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda kullanıcı/operatör sorumludur, üretici değil.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

5. Genel güvenlik açıklamaları

⚠ UYARI Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarlarında kullanılan elektrikli alet terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri ve akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

Çalışma yeri güvenliği

a. Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.

b. Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.

c. Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

Elektrik güvenliği

a. Elektrikli aletin bağlantı fişi prize tam oturma- lidır. Fiş kesinlikle değiştirilmemelidir. Toprakla- malı elektrikli aletler ile birlikte kesinlikle adaptör fişler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.

b. Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.

c. Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.

d. Kabloyu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Kabloyu ısı, yağ, keskin kenarlar veya cihazın hareketli parçalarından uzak tu-

tun. Hasarlı veya dolaşik kablolar, elektrik çarpma riskini artırır.

e. Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kablosu kullanın. Açık havaya uygun uzatma kablosu kullanıldığı takdirde elektrik çarpma riski azalır. Açık alanlardaki çalışmalarda, sadece bunun için onaylı ve uygun işaretli uzatma kabloları kullanın. Kablo tamburunu, sadece üzerindeki kablo boşaltılmış durumdayken kullanın.

f. Elektrikli aletin nemli bir ortamda çalıştırılması kaçınılmazsa, 30 mA veya daha düşük bir açma akımına sahip bir kaçak akım devre kesicisi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

İnsanların güvenliği

a. Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.

b. Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici koruyucu ayakkabılar, koruyucu kask veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.

c. Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşı-madan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşıma sırasında parmağınız şaltere denk gelirse veya elektrikli aleti açık hal-deyken elektrik beslemesine bağladığınız takdirde kazalar meydana gelebilir.

d. Elektrikli aleti çalıştırmadan önce ayar aletlerini veya somun anahtarlarını ortadan kaldırın. Cihazın dönen parçasında bulunan takım veya anahtarlar yaralanmalara neden olabilir.

e. Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha iyi kontrol edebilirsiniz.

f. Uygun kıyafet giyin. Bol kıyafet veya takı kullanmayın. Saçlarını, kıyafetinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir. Açık havada çalışma durumunda kauçuk eldiven ve kaymaz ayakkabı kullanımı tav-

siye edilir. Saçlarınız uzunsa bir saç filesi kullanın.

g. Toz emme ve toplama üniteleri monte edildiği takdirde, bunların bağlanmış olduğundan ve doğru kullanıldığından emin olun. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h. Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yara-lanmalar meydana gelebilir.

Elektrikli aletin kullanımı ve alet ile çalışma

a. Cihaza aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b. Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c. Cihaz ayarlarını yapmadan, elektrikli alet par- çalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin kontrolsüz şekilde çalışmasını önler.

d. Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, deneyimsiz kişiler tarafından kullanıldıkları takdirde tehlikelidir. Kullanılmayan elektrikli aletler, çocukların ulaşamayacakları yüksek veya kilitli kuru yerde muhafaza edilmelidir.

e. Elektrikli aletlerin ve kullanılan diğer aletlerin bakımını özenli şekilde yapın. Hareketli parçaların sorunsuz bir şekilde çalışıp çalışmadığını ve sıkışmadığını, elektrikli aletin fonksiyonu zarar görmeyecek şekilde parçaların kırılmış veya hasar görmüş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaları onarımını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f. Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g. Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h. Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

Servis

a. Elektrikli aletin sadece gerekli yeterliliğe sa-hip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğini elde tutmuş olursunuz.

Kompresörler için güvenlik talimatları

⚠ Dikkat! Bu kompresörün kullanımı sırasında elektrik çarpmasına, yaralanma ve yangın tehlikesine karşı korunma sağlamak için aşağıda belirtilen temel güvenlik tedbirleri dikkate alınmalıdır.

Ürünü kullanmadan önce bu bilgileri okuyun ve dikkate alın.

Güvenli çalışma.

1. Takımların temizliğini ve bakımını özenle yapın

- Daha iyi ve güvenli çalışmak için kompresörünüzü temiz tutun.

- Bakım talimatlarına uyun.

- Düzenli olarak elektrik aletin kablosunu kontrol edin ve hasarlı olması durumunda kablonun yetkin bir uzman tarafından yenilenmesini sağlayın.

- Uzatma kablolarını düzenli olarak kontrol edin ve hasarlı olması durumunda değiştirin.

1. Elektrik fişini elektrik prizinden ayırın

- Elektrikli alet kullanılmayacağı zaman, bakım öncesi ve örneğin testere bıçağı, matkap, freze gibi takımların değiştirilmesi sırasında.

1. Elektrikli aleti olası hasarlara yönelik kontrol edin

- Elektrikli alet kullanılmaya devam edilmeden önce, koruma tertibatları veya hafif hasarlı parçalar kusursuz ve talimatlara uygun çalışma şekline yönelik muayene ve kontrol edilmelidir.

- Hareketli parçaların kusursuz işlediğini ve sıkışmadığını ya da parçaların hasarlı olup olmadığını kontrol edin. Elektrikli aletin kusursuz işletiminin sağlanması için tüm parçalar doğru takılı ve tüm koşullar yerine getiriliyor olmalıdır.

- Hasarlı koruma tertibatları ve parçalar, kullanma kılavuzunda farklı bir bilgi verilmediği sürece yetkili uzman atölye tarafından onarılmalıdır veya değiştirilmelidir.

- Hatalı veya hasarlı bağlantı kabloları kullanmayın.

1. Dikkat!

- Kendi güvenliğiniz için sadece işletim kılavuzunda belirtilmiş veya üretici tarafından önerilmiş veya belirtilmiş aksesuarlar ve ek cihazlar kullanın. İşletim kılavuzu veya katalog içerisinde önerilen aletler ve aksesuarlardan farklı alet ve aksesuar kullanımı, sizin için yaralanma tehlikesi teşkil edebilir.

1. Lastiklerin doldurulması

- Dolumdan hemen sonra lastik basıncını uygun bir manometre ile örn. bir benzin istasyonunda kontrol edin.

1. İnşaat işletiminde yolda sürülebilir kompresörler

- Tüm hortum ve vanaların, kompresör için izin verilen en yüksek çalışma basıncı için uygun olmasına dikkat edin.

1. Kurulum yeri

- Kompresörü sadece düz yüzeyde kurun.

1. 7 bar değerini geçen basınçlarda, besleme hortumlarının örn. çelik halat gibi bir güvenlik kablosu ile donatılması önerilir.

2. Bükülme noktalarının oluşmasını önlemek için esnek hortum bağlantıları kullanarak hat sistemine aşırı yüklenilmesini önleyin.

İLAVE GÜVENLİK UYARILARI

İlgili basınçlı hava aletlerinin / basınçlı hava ek cihazlarının işletim kılavuzlarını dikkate alın! Ayrıca aşağıdaki genel bilgiler dikkate alınmalıdır:

Basınçlı hava ve hava tabancası ile çalışmaya ilişkin güvenlik uyarıları

• Ürüne yeterli mesafe, min. 2,50 m olmasına dikkat edin ve basınçlı hava aletlerini / basınçlı hava ek cihazlarını işletim sırasında kompresörden uzak tutun.
• Kompresör pompası ve hatlar işletim sırasında yüksek sıcaklıklara ulaşmaktadır. Temas edilmesi durumunda yanmalar meydana gelir.
• Kompresör tarafından emilen hava kompresör pompasının içinde yangın veya patlamalara neden olabilen katkı maddelerden korunmalıdır.
• Hortum bağlantısı çözüldüğüne, hortumun bağlantı parçası, elle tutulmalıdır. Böylece geri yaylanan hortumdan kaynaklanan yaralanmaları önleyebilirsiniz.

• Hava tabancası ile yapılan işlemlerde koruyucu göz-lük kullanın. Yabancı cisimler ve fırlatılan parçalar kolayca yaralanmalar meydana gelebilir.

• Basınçlı hava tabancası ile yapılan çalışmalarda koruyucu gözlük ve koruyucu solunum maskesi kullanın. Tozlar sağlığa zararlıdır! Yabancı cisimler ve fırlatılan parçalar kolayca yaralanmalar meydana gelebilir.

• Hava tabancasını kişilere tutmayın veya vücuttaki giysileri temizlemeyin. Yaralanma tehlikesi!

Enjeksiyon ve püskürtme ek cihazlarının (örn. boya enjeksiyonu) kullanımında güvenlik bilgileri:

1. Dolum işleminde hiçbir sıvının kompresör ile temas etmemesi için püskürtme ek cihazını kompresörden uzak tutun.
2. Püskürtme ek cihazları (örn. boya enjeksiyonu) ile kesinlikle kompresör yönünde püskürtme yapmayın. Nem, elektriksel tehlikelere neden olabilir!
3. 55° C değerinden düşük parlama noktasına sahip boyalar veya çözücü maddeler ile çalışmayın. Patlama tehlikesi!
4. Boya ve çözücü maddeleri ısıtmayın. Patlama tehlikesi!
5. Sağlığa zararlı sıvıların işlenmesi durumunda koruma amaçlı filtre cihazları (yüz maskeleri) gereklidir. Ayrıca bu malzemelerin üreticileri tarafından verilen koruyucu önlemleri de dikkate alın.
6. İşlenmiş malzemelerin ambalajında yer alan ve tehlikeli maddelere ilişkin veriler ve işaretler dikkate alınmalıdır. Gerekirse en önleyici tedbirler alınmalıdır, özellikle uygun kıyafet ve maskeler kullanılmalıdır.
7. Püskürtme işlemi sırasında ve çalışma alanında sigara içilmesi yasaktır. Patlama tehlikesi! Boya buharları da kolayca yanabilir.
8. Yangın yerleri, açık ışıklar veya kıvılcım üreten makineler mevcut olmamalı veya işletilmemelidir.
9. Yiyecek ve içecekleri çalışma odasında sakla-mayın veya tüketmeyin. Boya buharları sağlığa zararlıdır.
10. Çalışma odası 30 m³ alanından büyük olmalı ve püskürtme ile kurutma sırasında yeterli hava akışı mevcut olmalıdır.
11. Rüzgara karşı püskürtmeyin. Yanıcı veya tehlikeli maddelerin püskürtülmesinde genel olarak yerel polisin direktifleri dikkate alınmalıdır.
12. PVC basınç hortumu ile bağlantı olarak beyaz alkol, bütil alkol ve metilen klorür gibi maddeler işlemeyin.
13. Bu maddeler basınç hortumuna zarar verir.
14. Çalışma alanı doğrudan çalışma aracı ile temas etmeyecek şekilde kompresörden ayrılmış olmalıdır.

Basınç kaplarının işletilmesi

• Basınç kabı işleten kişi, basınç kabını usulüne uygun durumda olmasını ve işletilmesini sağlamalı, denetlemeli, gerekli servis ve bakım çalışmalarını geciktirmeden yaptırmalı ve gerekirse gerekli güvenlik önlemlerini almaktan sorumludur.
• Denetleyici kurum münferit durumlarda gerekli denetleyici tedbirler talep edebilir.
• Basınç kabı, kusurlu olması, çalışanlar veya üçüncü kişiler için tehlike teşkil etmesi durumunda çalıştırılmamalıdır.
• Her işletim öncesinde basınç kabını pas ve hasara dair kontrol edin. Kompresör, hasarlı veya paslı basınç kabı ile işletilmemelidir. Hasarların tespit edilmesi durumunda lütfen müşteri hizmetleri servisine başvurun.

Uyarı! Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

Güvenlik uyarılarını iyi muhafaza edin.

6. Artik riskler

Makine, en son teknolojiye göre ve geçerli güvenlik ku- ralları dikkate alınarak üretilmiştir. Ancak yine de çalış- ma sırasında artık riskler oluşabilir.

• Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde akım nedeniyle sağlık riski söz konusudur.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.
• Artık riskler, güvenlik açıklamaları ve Amacına uygun kullanım bölümleri ve işletim kılavuzunun tamamı dikkate alındığında en aza indirgenebilir.
• Makinenin rastgele işletme alınmalarını önleyin: Fişin elektrik prizine sokulması sırasında çalışma düğmesine basılmamalıdır. Bu işletim kılavuzunda önerilen takımı kullanın. Bu şekilde makinenizden en iyi performansı elde edersiniz.
• Makine çalıştığıında ellerinizi çalışma alanından uzak tutun.

7. Teknik veriler

Şebeke bağlantısı 230 V~ 50 Hz
Motor gücü 1100 W
Çalışma modu S1
Kompresör devir sayısı 2850 min	-1
Basınç kabı hacmi yakl. 24 l
İşletim basıncı yakl. 8 bar
Teor. Emiş gücü yakl. 230 l/dak
Teor. Çıkış gücü yakl. 100 l/dak
Koruma türü IP 30 uyarınca ölçülen ses emisyonuna ilişkin bilgi
Ağırlık Yakl. 18,2 kg
Maks. kurulum yüksekliği (deniz seviyesinin üzerinde)	1000 m

Teknik değişiklik yapma hakkı saklıdır!

Gürültü ve titreşim

⚠ Uyarı: Gürültü, sağlığınızı son derece olumsuz etki-leyebilir. Makine gürültüsü 85 dB'i aşarsa, lütfen uygun bir koruyucu kulaklık kullanın.

Karakteristik ses değerleri

Ses gücü seviyesi L_WA	85 dB
Ses basinci seviyesi L_pA	66 dB
Hata payı K_wa/pA	3 dB

Gürültü emisyon değerleri EN ISO 3744:1995 standardına uygun bir şekilde tespit edilmiştir.

Bilgi: Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, standart hale getirilmiş bir kontrol yön-temine göre ölçülmüştür ve bir elektrikli aletin bir baş- kasıyla karşılaştırılması için kullanılabilir.

Bilgi: Belirtilen titreşim toplam değeri ve belirtilen gürültü emisyon değeri, ses yükünün önceden öngörülmesi için de kullanılabilir.

Uyarı: Titreşim ve ses emisyonları, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Uyarı: Kullanıcının korunması için gerçek kullanım koşulları sırasındaki titreşim yükünün değerlendirilmesine dayanan güvenlik tedbirleri alınmalıdır (bu sırada işletim çevriminin tüm oranları dikkate alınmalıdır, örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

8. Ambalajdan çıkarma

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Şikayet olması durumunda derhal tedarikçi bilgilendirilmelidir. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce işletim kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

⚠ UYARI!

Ürün ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

9. İşletime almadan önce

• Bağlantı öncesinde tip etiketi üzerindeki verilerin şebeke verileri ile aynı olduğundan emin olun.
• Ürünü taşıma hasarlarına dair kontrol edin. Olası hasarları, kompresörün eden taşıma şirketine derhal bildirin.
• Kompresörün kurulumu tüketicinin yakınında yapılmalıdır.
• Uzun hava hatları ve besleme hatları (uzatma kablo-ları) kullanılmamalıdır.
• Emme havasının kuru ve tozsuz olmasına dikkat edin.
• Kompresörü nemli veya ıslak odalarda kurmayın.

• Kompresör sadece uygun odalarda (iyi havalandırılan, ortam sıcaklığı +5°C ile 40°C arası) işletmebilir. Odada toz, asit, buhar, patlayıcı ve yanıcı gazlar bulunmamalıdır.

• Kompresör kuru odalardaki kullanım için uygundur. Püskürtme suyu ile çalışılan alanlarda kullanımı ya-saktır.

• Kompresör açık havadaki kuru ortam koşullarında çok kısa bir süre işletilebilir.
• Kompresör her zaman kuru olmalı ve çalışma sonrasında açık havada kalmamalıdır.

10. Testerenin kurulumu ve kullanımı

⚠️ Dikkat!

İşletime almadan önce ürünü mutlaka komple monte edin!

Montaj için şunlar gereklidir:

1x lokma anahtar 12 mm, açık ağızlı anahtar 13mm ve 17 mm. (teslimat kapsamında değil)

10.1 Taşıma tutamağının montajı (Res. 3)

- Birlikte verilen taşıma tutamağını (1) gösterildiği gibi takın.

10.2 Tekerleklerin montajı (Res. 4)

- Birlikte verilen tekerlekleri (10) gösterildiği gibi takın.

10.3 Ayak montajı (Res. 5)

- Birlikte verilen ayağı (12) gösterildiği gibi takın.

10.4 Şebeke bağlantısı

• Kompresör emniyet tapalı şebeke hattı ile donatılıdır. Bu her 220 – 240 V\~ 50 arası ve 16 A ile emniyete alınmış olan her koruyucu temas prizine takılabilir.
• İşletime alma işleminden önce, şebeke geriliminin işletim gerilimi ve tip etiketindeki makine gücü ile uyuştuğundan emin olun.
• Uzun besleme hatları, uzatma kabloları, kablo tamburları vs. gerilimin düşmesine neden olur ve motorun çalışmaya başlamasını engelleyebilir.
• +5°C altındaki düşük sıcaklıklarda, motorun çalış-maya başlaması, zor olabilir.

10.5 Açma ve kapatma şalteri (Res. 1)

• Kompresörü çalıştırmak için açma/kapama şalterini (3) yukarı doğru çekin.
• Kapatmak için açma/kapama şalterini (3) aşağı doğru bastırın.

10.6 Basınç ayarı (Res. 1)

• Basınç regülatörü (6) ile basınç, manometrede (5) ayarlanır.
• Ayarlanan basınç, hızlı kaplinlerde (8) görülebilir.

10.7 Basınç şalteri ayarı (Res. 1)

- Basınç şalteri (2) fabrika tarafından ayarlanmıştır. Açılma basıncı yakl. 6 bar Kapatma basıncı yakl. 8 bar

10.8 Basınçlı hava hortumunun montajı (Res. 1)

- Basınçlı hava hortumunun (teslimat kapsamına dahil değildir) geçme nipelini hızlı bağlantı elemanlarından (8) birine bağlayın. Ardından basınçlı hava ale-tini basınçlı hava hortumunun hızlı kapline bağlayın.

11. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müşteri tarafından yapılan şebeke bağlantısı ya da kul- lanılan uzatma hattı bu talimatlara uygun olmalıdır.

Enjeksiyon ve püskürtme ek cihazları ile yapılan çalışmalarda ve açık havadaki geçici kullanım durumunda cihaz mutlaka 30 mA'lık ya da daha az bir devreye gir-me akımına sahip hatalı akım koruma şalteri üzerinden bağlanmalıdır.

11.1 Önemli uyarılar

Motor aşırı yüklenme olduğunda kendiliğinden kapanır. Motor soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

11.2 Hasarlı elektrik bağlantı kablosu

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar.
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmamalıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-meliklerine uygun olmalıdır. Sadece aynı işarete sahip bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

11.3 Alternatif akımlı motor

• Şebeke geriliminin ürün tip etiketinde belirtilen gerilim ile aynı olmasına dikkat edin.
• 25m'ye kadar olan uzatma kabloları 1,5 milimetrekare kesitli olmalıdır.

Bağlantı türü X

Bu ürünün şebeke bağlantı hattı hasarlıysa, üretici veya müşteri hizmetlerinden temin edilebilen özel bir şebeke bağlantısı hattı ile değiştirilmelidir.

12. Temizlik, bakım ve depolama

⚠️ Dikkat!

Tüm temizlik ve bakım çalışmalarından önce elektrik fişini çekin! Elektrik çarpması nedeniyle yaralanma tehlikesi!

⚠️ Dikkat!

Ürün tamamen soğuyana kadar bekleyin! Yanma tehlikesi!

⚠️ Dikkat!

Tüm temizlik ve bakım çalışmalarından önce ürün basınçsız duruma getirilmelidir! Yaralanma tehlikesi!

12.1 Temizlik

• Ürünü tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin.
• Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
• Ürünü düzenli olarak nemli bezle ve biraz yumuşak sabun ile temizleyin. Agresif temizlik ya da çözelti maddesi kullanmayın; bunlar ürünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun.
• Hortum ve püskürtme aletleri temizlenmeden önce kompresörden ayrılmalıdır. Kompresör, su, çözücüler v.b. ile temizlenmemelidir.

12.2 Basınç kabinın bakımı (Res. 1)

Dikkat!

Basınç kabının (9) sürekli kullanılabilmesi için, her işletim sonrasında yoğuşma suyu boşaltma tapasının (11) açılması ile boşaltılmalıdır.

Önce kazan basıncını boşaltın (bkz. 12.6.1). Boşaltma tapası (11), yoğuşma suyunun tamamen basınç kabından (9) akabilmesi için saat yönünün tersine açılır (kompresör alt tarafından civataya olan bakış yönü).

Boşaltma tapasını (11) tekrar kapatın (saat yönünde çevirin). Her işletim öncesinde basınç kabını (9) pas ve hasara dair kontrol edin.

Kompresör, hasarlı veya paslı basınç kabı (9) ile işletilmemelidir.

Hasarların tespit edilmesi durumunda lütfen müşteri hizmetleri servisine başvurun.

12.3 Emniyet valfi (Res. 2)

Emniyet valfi (7), basınç kabının (9) izin verilen en yüksek basınç değerine ayarlanmıştır. Emniyet valfi (7) ayarının değiştirilmesi veya boşaltma somunu (7a) ile boşaltma somunun başlığı (7c) arasındaki bağlantı emniyetinin (7b) çıkarılması yasaktır. Gerektiğinde emniyet valfinin(7) doğru çalışması için valf yılda en az 3 defa olmak üzere her 30 çalışma saatinde bir etkinleştirilmelidir.

Açmak için delikli boşaltma somununu (7a) saat dönme yönünün tersi yönünde çevirin ve ardından emniyet val- finin çıkışını açmak için delikli boşaltma somunu (7a) üzerindeki valf (7) kolunu elle dışarı doğru çekin. Valf duyulur şekilde hava boşaltıyor. Ardından boşaltma somununu (7a) tekrar saat dönme yönünde çevirerek sıkıştırın.

12.4 Hava filtresinin temizliği (Res. 6)

Hava filtreleri (4), kir ve tozun emilmesini engeller. Bu hava filtresinin (4) en az her 300 işletim saatinde bir değiştirilmesi gerekmektedir. Tıkalı bir hava filtresi (4) kompresörün gücünü çok olumsuz etkiler.

Çıkarmak için hava filtresindeki (4) cıvatayı (4a) sökün. Artık filtre elemanını (4b) çıkarabilirsiniz. Filtre elemanına (4b) dikkatlice vurarak çıkarın. Bu yapı parçaları basınçlı hava (yakl. 3 bar) ile temizlenmeli ve ters sırayla yeniden monte edilmelidir.

12.5 Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Hava filtresi

* Teslimat kapsamına dahil olmayabilir!

Bağlantılar ve onarımlar

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir uzman elektrik personeli tarafından yapılabilir.

Sorularınızın olması durumunda sunmanız gereken bilgiler:

• Motorun akım türü
• Makine tip etiketinin verileri
• Motor tip etiketinin verileri

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

12.6 Depolama

⚠️ Dikkat!

Elektrik fişini çekin, ürünü ve tüm bağlı basınçlı hava aletlerinin havasını tahliye edin.

Kompresörü, yetkisiz kişiler tarafından çalıştırıl-mayacak bir yer bırakın.

⚠️ Dikkat!

Kompresörü sadece kuru ve yetkisi olmayan kişilerin erişmeyeceği ortamda saklayın. Devirmeyin, sadece dik olarak saklayın!

12.6.1 Aşırı basıncın tahliye edilmesi

Kompresördeki basıncı, kompresörü kapatarak ve örn. bir basınçlı hava aletini veya temizlik tabancasını boşta çalıştırarak, basınç kabında (9) kalan basınçlı havayı kullanarak boşaltın.

13. Taşıma (Res. 3)

Kompresörü hareket ettirmek için taşıma tutamağını (1) kullanın.

Kompresörü kaldırırken ağırlığına dikkat edin, (bkz. teknik veriler).

Kompresörü motorlu taşıtlarla taşırken yükün iyi bir şekilde sabitlendiğinden emin olun.

14. İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.
• Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-re ücretsiz olarak teslim edilebilir:
• Kamusal tasfiye veya toplama yerleri (örn. bele-

diye şantiyeleri).

• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
• Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, önce-sinde yeni bir cihaz satın almadan veya bölgeniz-deki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.
• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

15. Arıza giderme

Aşağıdaki tabloda hata belirtileri yer almaktadır ve makine doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz anlatılmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.

Arıza Olası sebep Yardım
Kompresör calışmıyor.	Şebeke gerilimi yok. Kablo, elektrik fişi, sigorta ve prizi kontrol edin.
	Şebeke gerilimi düşük.	Çok uzun uzatma kabloları kullanmayın. Yeterli enine kesitli uzatma kablosu kullanın.
	Dış ortam sıcaklığı düşük. +5°C dış sıcaklığın altında çalıştırmayın.
	Motor aşırı ısındı.	Motoru soğumaya bırakın, gerekirse aşırı ısınma nedenini giderin.
Kompresör calışıyor, ancak basınç yok.	Emniyet valfinde sızıntı var.	Yerel servis merkezi ile irtibata geçin. Onarımları sadece eğitilmiş personel tarafından yapılmasını sağlayın.
	Contalar bozuk.	Contaları kontrol edin, bozuk contaları yetkili serviste değiştirtin.
	Yoğuşma suyu için boşaltma tapası sızdırıyor.	Cıvatayı elle sıkın. Cıvata üzerindeki contayı kontrol edin, gerekirse değiştirin.
Kompresör calışıyor, basınç manometrede gösteriliyor ancak aletler calışmıyor.	Hortum bağlantısında sızıntı var.	Basıncı hava hortumu ve aletleri kontrol edin, gerekirse değiştirin.
	Hızlı kaplinde sızıntı var.	Yerel servis merkezi ile irtibata geçin. Onarımları sadece eğitilmiş personel tarafından yapılmasını sağlayın.
	Basınç regülatöründe çok düşük basınç ayarlı.	Basınç regülatörünü daha fazla açın.

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zımni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Alicıya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
