Caracteristici tehnice	Compresor cu piston, puterea motorului de 2,5 kW, presiune maximă de 8 bari, debit de aer de 250 L/min.
Utilizare	Ideal pentru lucrări de bricolaj, umflare, vopsire și alimentarea uneltelor pneumatice.
Întreținere și reparații	Verificați regulat nivelul uleiului, curățați filtrul de aer și goliți rezervorul de apă.
Securitate	Folosiți ochelari de protecție, nu depășiți presiunea maximă și evitați mediile umede.
Informații generale	Greutate de 40 kg, dimensiuni de 90 x 40 x 80 cm, garanție de 2 ani.

Întrebări frecvente - HC 52dc SCHEPPACH

Cum pornesc compresorul SCHEPPACH HC 52dc?

Pentru a porni compresorul, conectați-l la o priză electrică, verificați dacă rezervorul este gol și dacă supapa de siguranță este închisă. Apoi, porniți întrerupătorul principal.

Ce trebuie să fac dacă compresorul nu pornește?

Verificați dacă compresorul este conectat corect la o priză funcțională. Asigurați-vă că cablul de alimentare nu este deteriorat. Verificați și siguranța de alimentare.

De ce compresorul nu atinge presiunea dorită?

Acest lucru poate fi cauzat de scurgeri de aer în conducte sau racorduri. Verificați toate conexiunile pentru a detecta scurgeri. Asigurați-vă, de asemenea, că filtrul este curat și că regulatorul funcționează corect.

Cum întrețin compresorul SCHEPPACH HC 52dc?

Pentru a întreține compresorul, curățați regulat filtrul de aer, goliți apa din rezervor și verificați nivelurile de ulei dacă modelul dumneavoastră necesită. Inspectați și conductele și racordurile pentru semne de uzură.

Ce trebuie să fac dacă compresorul face un zgomot neobișnuit?

Un zgomot neobișnuit poate indica o problemă. Verificați dacă obiecte străine sunt blocate în turbină și examinați piesele mobile pentru semne de uzură sau deteriorare. Dacă problema persistă, contactați un specialist.

Cum reglez presiunea de ieșire a compresorului?

Pentru a regla presiunea de ieșire, folosiți regulatorul de presiune. Rotiți butonul în sensul acelor de ceasornic pentru a crește presiunea și în sens invers pentru a o reduce. Verificați manometrul pentru presiunea dorită.

Este compresorul SCHEPPACH HC 52dc portabil?

Da, SCHEPPACH HC 52dc este proiectat să fie portabil, cu roți și mâner pentru a facilita transportul.

Care este capacitatea rezervorului SCHEPPACH HC 52dc?

Capacitatea rezervorului SCHEPPACH HC 52dc este de 50 de litri.

Ce tip de ulei trebuie să folosesc pentru compresor?

Folosiți un ulei pentru compresoare recomandat de producător, de obicei un ulei sintetic sau mineral conceput pentru compresoare de aer.

Cum evacuez apa din rezervorul compresorului?

Pentru a evacua apa, deschideți supapa de golire situată în partea de jos a rezervorului când compresorul este oprit și fără presiune. Lăsați apa să se scurgă complet înainte de a închide supapa.

MANUAL DE UTILIZARE HC 52dc SCHEPPACH

Explicația simbolurilor de pe produs

Utilizarea simbolurilor din acest manual trebuie să vă atragă atenția asupra posibilelor riscuri. Simbolurile de securitate și declarațiile, care le însoțesc, trebuie înțelese exact. Avertizările în sine nu îndepărtează riscurile și nu pot înlocui măsurile corecte pentru prevenirea accidentelor.

	Avertizare - Pentru reducerea riscului de vătămare, citiți manualul de utilizare.
	Purtați căști antifonice. Influența zgomotului poate provoca pierderea auzului.
	Purtați o mască anti-praf. La prelucrarea lemnului și a altor materiale se poate produce praf nociv pentru sănătate. Nu este permisă prelucrarea materialului care conține azbest!
	Purtați ochelari de protecție. Scânteile sau fragmentele libere, așchiile și prafurile produse în timpul lucrului pot duce la pierderea vederii.
	Avertizare cu privire la piese fierbinți!
	Avertizare privind tensiunea electrică!
	Avertizare! Unitatea este comandată de la distanță și nu poate fi pornită fără avertizare.
	Atenție! Înainte de prima punere în funcțiune, verificați nivelul de ulei și înlocuiti buşonul de etanșare pentru ulei!
	Nu expuneți mașina la ploaie. Staționarea, depozitarea și exploatarea aparatului sunt permise numai în condiții de mediu uscate.
	Indicarea nivelului puterii acustice în dB
	Produsul este conform cu directivele europene aplicabile.
	Produsul este conform cu directivele sârbe aplicabile.

Cuprins: Pagină:

1. Introducere....253
2. Descrierea aparatului (Fig. 1 - 14).... 253
3. Pachetul de livrare 253
4. Utilizarea conformă cu destinația.... 254
5. Indicații de securitate....254
6. Date tehnice....256
7. Înainte de punerea în funcțiune....257
8. Structura și operarea....257
9. Branşamentul electric....258
10. Curățarea, întreținerea curentă și depozitarea 258
11. Eliminarea ca deșeu și revalorificarea 260
12. Remedierea avariilor 261
13. Declarația de conformitate 288

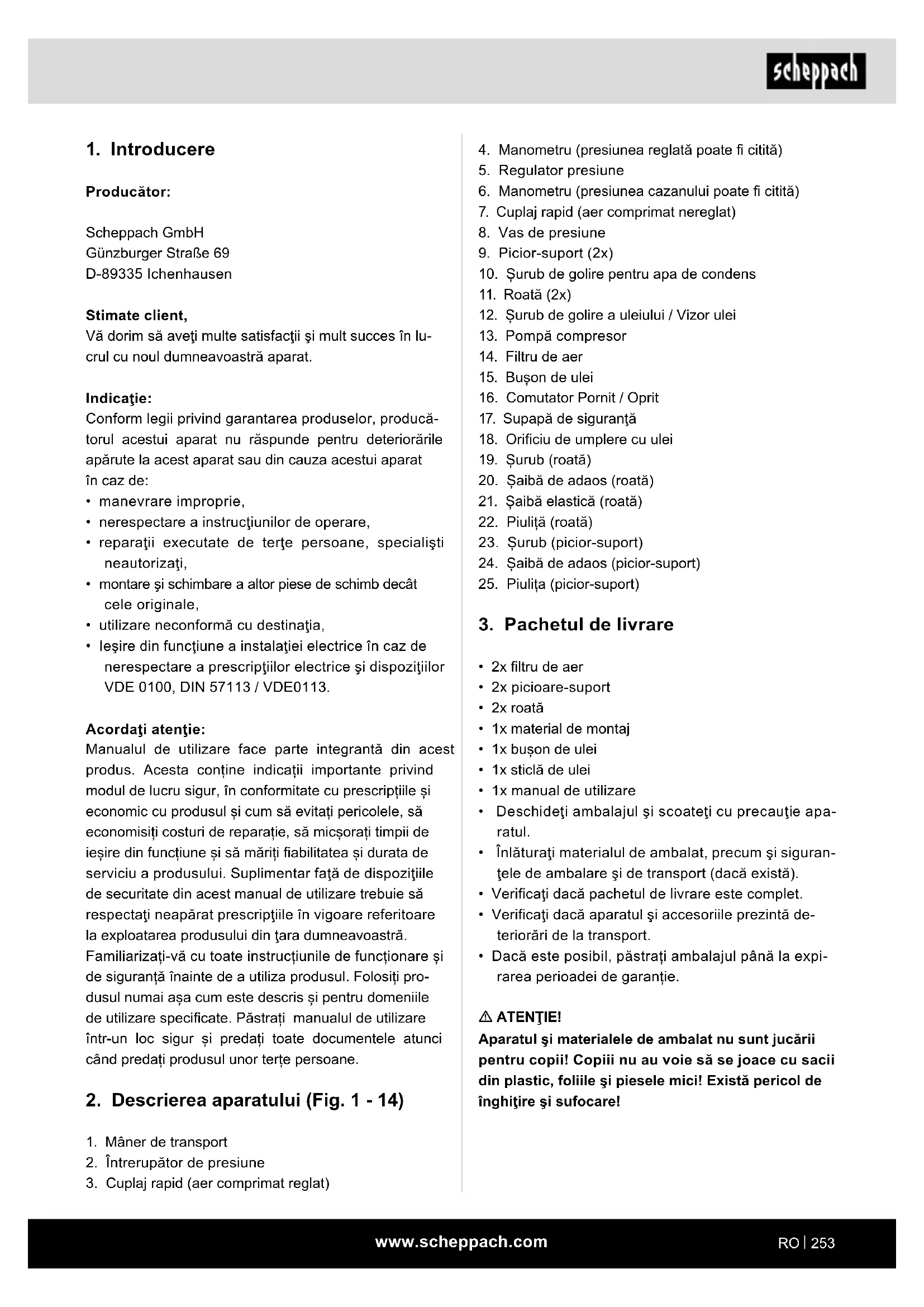

1. Introducere

Producător:

Scheppach GmbH

Vă dorim să aveți multe satisfacții și mult succes în lu- crul cu noul dumneavoastră aparat.

Indicatie:

Conform legii privind garantarea produselor, producătorul acestui aparat nu răspunde pentru deteriorările apărute la acest aparat sau din cauza acestui aparat în caz de:

• manevrare improprie,
- nerespectare a instructiunilor de operare,
- reparații executate de terțe persoane, specialiști neautorizați,
- montare și schimbare a altor piese de schimb decât cele originale,
- utilizare neconformă cu destinația,
- leşire din funcțiune a instalației electrice în caz de nerespectare a prescripțiilor electrice și dispozițiilor VDE 0100, DIN 57113 / VDE0113.

Acordati atenție:

Manualul de utilizare face parte integrantă din acest produs. Acesta conține indicații importante privind modul de lucru sigur, în conformitate cu prescripțiile și economic cu produsul și cum să evitați pericolele, să economisiți costuri de reparație, să micșorați timpii de ieșire din funcțiune și să măriți fiabilitatea și durata de serviciu a produsului. Suplimentar față de dispozițiile de securitate din acest manual de utilizare trebuie să respectați neapărat prescripțiile în vigoare referitoare la exploatarea produsului din țara dumneavoastră.

Familiarizați-vă cu toate instrucțiunile de funcționare și de siguranță înainte de a utiliza produsul. Folosiți produsul numai așa cum este descris și pentru domeniile de utilizare specificate. Păstrați manualul de utilizare într-un loc sigur și predați toate documentele atunci când predați produsul unor terțe persoane.

2. Descrierea aparatului (Fig. 1 - 14)

1. Mâner de transport
2. Întrerupător de presiune

3. Cuplaj rapid (aer comprimat reglat)

4. Manometru (presiunea reglată poate fi citită)

5. Regulator presiune
6. Manometru (presiunea cazanului poate fi citită)
7. Cuplaj rapid (aer comprimat nereglat)
8. Vas de presiune
9. Picion-suport (2x)
10. Şurub de golire pentru apa de condens
11. Roată (2x)
12. Şurub de golire a uleiului / Vizor ulei
13. Pompă compresor
14. Filtru de aer
15. Buşon de ulei
16. Comutator Pornit / Oprit
17. Supapă de siguranță
18. Orificiu de umplere cu ulei
19. Şurub (roată)
20. Șaibă de adaos (roată)
21. Șaibă elastică (roată)
22. Piuliță (roată)
23. Şurub (picior-suport)
24. Șaibă de adaos (picior-suport)
25. Piulita (picion-suport)

3. Pachetul de livrare

• 2x filtru de aer
  • 2x picioare-suport
• 2x roată
  • 1x material de montaj
• 1x buşon de ulei
• 1x sticlă de ulei
  • 1x manual de utilizare
• Deschideti ambalajul și scoateți cu precauție aparatul.
• Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
• Verificati dacă pachetul de livrare este complet.
• Verificați dacă aparatul și accesoriiile prezintă deteriorări de la transport.
• Dacă este posibil, păstrați ambalajul până la expirarea perioadei de garanție.

⚠️ ATENTIE!

Aparatul și materialele de ambalat nu sunt jucării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!

4. Utilizarea conformă cu destinația

Compresorul servește la generarea de aer comprimat pentru unelte care funcționează cu aer comprimat, care pot fi exploatae cu o cantitate de aer până la cca.

272 l/min. (De ex. dispozitiv de umplere a pneurilor, pistol pentru suflare și pistol de vopsit).

Exploatarea compresorului este permisă numai în spa- ții interioare uscate și bine aerisite.

Mașina trebuie utilizată numai conform destinației. Orice altă utilizare este considerată neconformă cu destinația. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul/operatorul și nu producătorul.

Vă rugăm să aveți în vedere că aparatele noastre nu au fost construite având ca destinație utilizarea profesională sau industrială. Nu preluăm garanția dacă aparatul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.

5. Indicații de securitate

△ Atenție! La folosirea sculelor electrice, se vor respecta următoarele măsuri principale de siguranță și protectie împotriva electrocutării, vătămării corporale și incendiului. Citiți toate aceste indicații înainte de utilizarea acestei scule electrice și păstrați indicațiile de securitate în siguranță.

△ Atenție! La folosirea acestui compresor, se vor respecta următoarele măsuri principale de siguranță și protectie împotriva electrocutării, vătămării corporale și incendiului.

Citiți și respectați aceste indicații înainte de utilizarea aparatului.

Lucrul în siguranță

1. Mentineți în ordine zona dumneavoastră de lucru
2. Dezordinea în zona de lucru poate duce la accidente.
3. Luați în considerare influențele mediului
4. Nu expuneti sculele electrice la ploaie.
5. Nu utilizati sculele electrice în medii umede sau ude. Pericol de electrocutare!
6. Asigurați o iluminare corespunzătoare a zonei de lucru.

7. Nu utilizati sculele electrice acolo unde există pericol de incendiu sau de explozie.

8. Protejati-vă împotriva electrocutării

- Evitați contactul corpului cu părțile împământate (de exemplu, țevi, radiatoare, aragazuri electrice, frigidere).

1. Tineți copii la distanță!

- Nu lăsați alte persoane să atingă unealta sau cablul, țineți la distanță de zona dumneavoastră de lucru.

1. Depozitați în siguranță sculele electrice neutilizate

- Sculele electrice nefolosite trebuie să fie depozitate într-un loc uscat, la înălțime sau într-un loc închis, în afara razei de acțiune a copiilor.

1. Nu suprasolicitați scula electrică

- Veți lucra mai bine și mai sigur în domeniul de putere indicat.

1. Purtatii îmbrăcăminte adecvată

2. Nu purtați îmbrăcăminte largă sau bijuterii, acestea pot fi prinse de componentele mobile.

3. La efectuarea lucrărilor în aer liber, se recomandă a se purta mănuși de cauciuc și încălțăminte antiderapantă.

4. Dacă aveți păr lung, purtați o plasă pentru păr.

5. Nu utilizati cablul în alte scopuri decât cele pentru care a fost prevăzut

- Nu utilizati cablul pentru tragerea fișei din priză. Protejati cablul împotriva căldurii, uleiului și mu-chiilor ascuțite.

1. Îngrijiți atent sculele dumneavoastră

2. Mentineți compresorul curat, pentru a lucra bine și sigur.

3. Urmati prevederile de întreținere curentă.
4. Verificați periodic conductorul de racord al sculei electrice și solicitați înlocuirea acestuia de către un specialist autorizat, dacă a suferit deteriorări.

5. Controlați regulat cablurile prelungitoare și înlocuiti-le când sunt deteriorate.

6. Trageți fișa din priză

- În caz de nefolosire a sculei electrice, înainte de întreținerea curentă și la schimbarea sculelor ca de ex. pânza de ferăstrău, burghie, freze.

1. Evitați pornirea involuntară

- Asigurați-vă că la introducerea fișei în priză, comutatorul este deconectat.

1. Pentru spațiile exterioare utilizati cabluri prelungi- toare

- În aer liber utilizati numai cablul prelungitor avizat în acest scop și marcat corespunzător.

- Utilizați tamburul de cablu numai în stare derulată.

1. Fiți întotdeauna atent

- Concentrați-vă la fiecare operațiune efectuată. Procedați în mod rațional atunci când lucrați. Nu utilizați scula electrică când nu sunteți concentrat.

1. Verificați dacă scula electrică prezintă eventuale deteriorări

- Înainte de utilizarea în continuare a sculei electrice, verificați riguros funcționarea impecabilă și conformă cu destinația a dispozitivelor de protecție sau a componentelor ușor deteriorate.

- Verificați dacă piesele mobile funcționează impecabil, nu se blochează sau dacă există piese deteriorate. Toate piesele trebuie să fie montate corect și să îndeplinească toate condițiile pentru a asigura funcționarea impecabilă a sculei electrice.

- Dispozitivele de protectie și piesele deteriorate trebuie să fie reparate sau înlocuite corespunzător într-un atelier de specialitate autorizat, dacă în manualul de utilizare nu este indicat altceva.

- Comutatoare defecte trebuie să fie înlocuite într-un atelier service pentru clienti.

- Nu utilizati conductori de racord defectuosi sau deteriorati.

- Nu utilizati scule electrice al căror comutator nu permite pornirea și oprirea.

1. Încredințați repararea sculei electrice unui specialist electrician

- Această sculă electrică este conformă cu dispozițiile de securitate aflate în vigoare. Reparațiile pot fi efectuate numai de către un specialist electrician, folosindu-se piese de schimb originale; în caz contrar utilizatorul riscă să se accidenteze.

1. Atentie!

- Pentru propria dumneavoastră siguranță, utilizați numai accesoriiile și aparatele suplimentare care sunt indicate în manualul de utilizare sau care sunt recomandate sau specificate de producător. Folosirea altor unelte de lucru sau accesorii decât cele recomandate în manualul de utilizare sau în catalog poate reprezenta un pericol de vătămare pentru dumneavoastră.

1. Zgomot

- La utilizarea compresorului purtați căști antifoni- ce.

1. Schimbarea cablului de racordare

- Dacă cablul de racordare este deteriorat, acesta trebuie să fie înlocuit de producător sau de un specialist electrician, pentru a evita pericolele. Pericol de electrocutări

1. Umflarea pneurilor

- Controlați presiunea în pneuri imediat după umflare printr-un manometru adecvat, de ex. de la o statie de alimentare cu combustibil.

1. Compresoare mobile în regim de şantier

- Fiți atenți ca toate furtunurile și armăturile sunt adecvate pentru presiunea de lucru maximă admisă a compresorului.

1. Loc de instalare

- Instalati compresorul pe o suprafață plană.

1. Se recomandă ca furtunurile de alimentare să fie dotate cu un cablu de siguranță, de ex., un cablu de sărmă, în cazul presiunilor de peste 7 bar.

2. Evitați solicitările puternice pe sistemul de conducte prin utilizarea racordurilor flexibile de furtun, pentru a evita puncte de îndoire.

3. Utilizați un comutator de protecție pentru curenți vagabonzi cu un curent de declanșare de 30 mA sau mai puțin. Utilizarea unui comutator de protecție pentru curenți vagabonzi diminuează riscul de electrocutare.

⚠ AVERTIZARE! Această sculă electrică generea- ză pe parcursul funcționării un câmp electromagnetic.

Acest câmp poate în anumite împrejurări să influențeze negativ implanturile medicale active sau pasive. Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a folosi scula electrică.

INDICAȚII DE SECURITATE SUPLIMENTARE

Respectați manualele de exploatare corespunză- toare ale sculelor cu aer comprimat/ aparatelor atașate frontal cu aer comprimat respective! Se vor respecta suplimentar următoarele indicații gene- rale:

Indicații de securitate pentru lucru cu aer comprimat și pistoale pentru suflare

- Acordati atenție unei distanțe suficiente față de produs, însă minim 2,50 m și țineți la distanță de compresor sculele cu aer comprimat/ capetele de aparate cu aer comprimat pe parcursul funcționării.

- Pompa de condensare și conducte ating în funcționare temperaturi ridicate. Atingerile conduc la arsuri.

- Aerul aspirat de compresor trebuie mentinut liber de amestecuri care pot conduce la incendii sau explozii în pompa de condensare.

• Tineți strâns piesa cuplajului furtunului cu mâna la desfacerea cuplajului furtunului.
• Astfel evitați vătămările datorate furtunului care lo- vește rapid.
• În timpul lucrărilor cu pistolul cu aer comprimat purtați ochelari de protecție și mască de protecție respiratorie. Pulberile sunt nocive pentru sănătate! Corpurile străine și piesele aruncate prin suflare pot cauza ușor vătămări.
• Cu pistolul pentru suflare nu suflați asupra persoanelor și nu curățați îmbrăcămintea de pe corp. Pericol de vătămare!

Indicații de securitate la utilizarea aparatelor ata- șate frontal de stropit și pulverizat (de ex. aparate de stropit cu vopsea):

• La umplere, țineți la distanță de compresor aparatul atașat frontal de pulverizat, astfel încât lichidul să nu intre în contact compresorul.
• Nu pulverizați niciodată cu aparate atașate frontal de pulverizat (de ex. aparate de stropit cu vopsea) în direcția compresorului. Umiditatea poate provoca pericole de natură electrică!
• Nu prelucrați vopseluri sau diluanți cu un punct de aprindere mai mic de 55° C. Pericol de explozie!
• Nu încălziti vopselurile și diluantii. Pericol de explozie!
• Dacă se prelucrează lichide dăunătoare pentru sănătate, sunt necesare aparate de filtrare pentru protectie (măști de față). Respectați și indicațiile producătorului acestor substanțe cu privire la măsurile de protectie.
• Indicațiile atașate pe ambalajele materialelor prelu-crate și marcajelor regulamentului privind substanțele periculoase trebuie respectate. Dacă este cazul trebuie luate măsuri de protecție suplimentare, în special trebuie să se poarte îmbrăcăminte și măști adecvate.
• În timpul procesului de stropire precum și în spațiul de lucru nu este permis fumatul. Pericol de explozie!
  Şi vaporii de vopsea sunt ușor inflamabili.
• Şemineurile, lumina deschisă sau maşinile care generează scântei nu trebuie să fie prezente resp. să fie exploatae.
• Nu se vor păstra și consuma alimente și băuturi în spațiul de lucru. Vaporii de vopsea sunt dăunători pentru sănătate.
• Spațiul de lucru trebuie să fie mai mare de 30 m³ și trebuie să fie asigurat suficient schimb de aer la stropire și uscare.
• Nu stropiți contra vântului. În principiu la stropirea cu substanțe pulverizate inflamabile resp, periculoase, respectați prevederile politiei locale.

- Nu prelucrați în combinație cu furtunul de presiune din PVC niciun mediu ca spirt alb, alcool butilic și clorură de metilen. Aceste medii distrug furtunul de presiune.

- Zona de lucru trebuie să fie separată de compresor, astfel încât acesta să nu poată intra direct în contact cu mediul de lucru.

Exploatarea vaselor de presiune

• Cine exploatează un vas de presiune, trebuie să îl primească într-o stare corespunzătoare, să îl exploateze regulamentar, să îl monitorizeze, să efectu-eze lucrările de mentenanță și întreținere necesare și să adopte măsuri de siguranță necesare conform circumstanțelor.
• Autoritățile de supraveghere pot dispune măsurile de supraveghere necesare în caz individual.
• Un vas de presiune nu trebuie să fie exploatat, dacă prezintă deficiente, prin care angajații sau terții sunt puși în pericol.
• Controlați vasul de presiune înaintea fiecărei funcționări cu privire la rugină și deteriorări. Compresorul nu trebuie să fie exploatat cu un vas de presiune deteriorat sau ruginit. Dacă constatați deteriorări, atunci vă rugăm să vă adresați către atelierul de servicii pentru clienti.

Păstrați în siguranță indicațiile de securitate.

6. Date tehnice

Racordul la rețeaua electrică 230V / 50 Hz

Puterea motorului 2200 W
Regim de functionare S1
Turația compresorului 2850 min	-1
Volum vas de presiune (în litri) 50
Presiune de functionare aprox. 8 bar
Valoare teoretică Putere de aspirare	aprox. 412 l/min
Valoare teoretică Putere debitată aprox. 272 l/min
Tip de protectie IP32
Greutatea aparatului	aprox. 41 kg
Ulei (15W 40)	aprox. 0,25 l
Înălțime max. de instalare (peste nivelul mării)	1000 m

Ne rezervăm dreptul asupra modificărilor tehnice!

Valorile emisiei sonore au fost determinate corespun- zător EN ISO 3744.

Purtați căști antifonice.

Influenta zgomotului poate provoca pierderea auzului.

Avertizare: Zgomotul poate avea efecte agravante asupra sănătății dumneavoastră. Dacă zgomotul mașinii depășește 85 dB (A), vă rugăm să purtați căști antifonice adecvate.

Nivelul puterii acustice L_wA	93 dB
Nivelul presiunii acustice L_pA	71,2 dB
Incertitudine K_wA/pA	2,03 dB

7. Înainte de punerea în funcțiune

- Asigurați-vă înainte de conectare că datele înscrise pe plăcuța de fabricație coincid cu datele rețelei.

- Înainte de prima punere în funcțiune, îndepărtați bușonul de transport (B) și umpleți carcasa pompei compresorului cu ulei, conform descrierii de la punctul 8.4.

- Verificați dacă aparatul nu a suferit deteriorări de la transport. Raportați imediat eventuale daune companiei de transport, cu care a fost livrat compresorul.

- Instalarea compresorului trebuie să aibă loc în apropierea consumatorului.

- Conductele de aer lungi și conductele de alimentare (cablu prelungitor) trebuie să fie evitate.

- Fiti atenti la aerul aspirat uscat și fără praf.

- Nu instalati compresorul în spatiu umed sau ud.

- Compresorul trebuie să fie exploatat numai în spații adecvate (bine ventilate, temperatura ambiantă +5°C până la 40°C). În spațiu nu este permis să se afle niciun praf, acizi, vapori, gaze explozive sau inflamabile.

- Compresorul este adecvat pentru exploatarea în spații uscate. În zone, în care se lucrează cu apă pulverizată, nu este admisă exploatarea.

- Înainte de punerea în funcțiune, nivelul de ulei din pompa compresorului trebuie controlat.

- Compresorul poate fi utilizat în aer liber numai pentru perioade scurte, în conditii de mediu uscat.

- Compresorul trebuie să fie menținut în permanență uscat și nu este permis ca el să rămână în aer liber după lucru.

8. Structura și operarea

Atentie!

Înainte de punerea în funcțiune, trebuie să montați complet aparatul!

Pentru montaj aveți nevoie de:

• 2 x cheie fixă 17 mm (neinclusă în pachetul de livrare)
• 2 x cheie fixă 14 mm (neinclusă în pachetul de livrare)

8.1 Montajul rotilor (fig. 5)

- Montați roțile atașate (11) așa cum este reprezentat.

8.2 Montajul piciorului-suport (2x) (fig. 6)

- Montați piciorul-suport atașat (2x) așa cum este reprezentat.

8.3 Montajul filtrului de aer (2x) (fig. 7, 8)

- Îndepărtați bușonul de transport (A) și înșurubați filtrul de aer (14) la aparat.

8.4 Schimbarea capacului de transport (B) (fig. 9, 10)

• Îndepărtați capacul de transport (B) al orificiului de umplere cu ulei (18).
• Umpleți carcasa pompei compresorului cu uleiul pentru compresoare livrat și introduceti buşonul de ulei ataşat (15) în orificiul de umplere cu ulei (18).

8.5 Racordul la rețeaua electrică

• Compresorul este echipat cu un cablu de conectare la rețea cu ștecher cu contact de protectie. Acesta poate fi conectat la fiecare priză cu contact de protectie 230 V\~ 50 Hz, care este asigurată cu 16 A.
• Aveți în vedere înainte de punerea în funcțiune, ca tensiunea rețelei să coincidă cu tensiunea de lucru și cu puterea mașinii pe plăcuța de fabricație.
• Cablurile de alimentare lungi precum și prelungirile, tamburul de cablu etc. cauzează cădere de tensiune si pot împiedica pornirea motorului.
• În cazul temperaturilor joase sub +5°C este periclitată pornirea motorului prin rigiditate.

- Pentru pornirea compresorului, întrerupătorul de pornire/oprire (16) este tras în sus. Pentru deconectare, întrerupătorul de pornire/oprire este apăsat în jos.

8.7 Setare presiune: (Fig. 1, 3)

• Cu regulatorul de presiune (5), presiunea se reglea- ză la manometru (4).
• Presiunea reglată poate fi scoasă pe la cuplajul rapid (3).
• Presiunea cazanului se citește la manometru (6).
• Presiunea cazanului poate fi eliminată pe la cupla-jul rapid (7).

8.8 Setarea întrerupătorului de presiune (fig. 1)

- Întrerupătorul presiunii (2) este setat din fabrică. Presiune de pornire aprox. 6 bar Presiune de oprire aprox. 8 bar

8.9 Întrerupător cu protectie termică

Întrerupătorul cu protectie termică este montat în aparat. Dacă întrerupătorul cu protectie termică a declanşat, procedați după cum urmează:

• Scoateți fișa de rețea.
• Așteptați cca. două până la trei minute.
• Conectați din nou aparatul.
• Dacă aparatul nu pornește, repetați procedeul.
• Dacă aparatul tot nu pornește, deconectați aparatul de la întrerupătorul de pornire/oprire (16) și conectați-l din nou.
• Dacă ați efectuat toți pașii menționați mai sus și dacă aparatul tot nu funcționează, contactați serviciul nostru de service.

9. Branşamentul electric

Motorul electric instalat este racordat pregătit de funcționare. Racordul corespunde dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Racordul la rețeaua electrică pus la dispoziție de client, precum și cablul prelungitor utilizat, trebuie să corespundă acestor prescripții.

În lucrările cu aparate atașate frontal de stropit și pulverizat, precum și la utilizarea provizorie în aer liber, aparatul se va racorda neapărat printr-un comutator de protecție pentru curenți vagabonzi cu un curent de declanșare de 30 mA sau mai puțin.

Indicații importante

În cazul unei suprasolicitări a motorului, acesta se deconectează automat. După un timp de răcire (diferit), motorul poate fi conectat din nou.

Cablu de racordare electrică deteriorat.

La conductorii de legătură electrici apar în mod frec-vent deteriorări ale izolației.

Cauzele pentru aceasta pot fi:

• Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uși.
• Puncte de frângere, din cauza fixării sau ghidării impropriii a conductorului de legătură.
• Puncte de tăiere cauzate de trecerea cu vehicule peste conductorii de legătură.
• Deteriorări ale izolației cauzate de smulgerea din priza de perete.
• Fisuri cauzate de învechirea izolației.

Utilizarea conductorilor de legătură electrici care pre-zintă asemenea deteriorări nu este permisă, ei prezentând pericol de moarte din cauza deteriorării izolației.

Verificați regulat la conductorii de legătură electrici dacă prezintă deteriorări. Aveți în vedere ca, la verificare, conductorul de legătură să nu stea suspendat de rețeaua electrică. Conductorii de legătură electrici trebuie să corespundă dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Utilizați numai conductori de legătură cu identificatorul „H05VV-F”.

Este prescris ca notația tipului să fie imprimată pe cablul de conexiune.

Motorul de curent alternativ:

• Tensiunea de rețea trebuie să fie 230 V\~.
• Cablurile prelungitoare până la o lungime de 25 m trebuie să aibă o secțiune de 1,5 milimetri pătrați.

Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.

În cazul solicitărilor de informații vă rugăm să indicați următoarele date:

• Tipul de curent al motorului
• Datele de pe plăcuța de fabricație a mașinii
• Datele de pe plăcuța de fabricație a motorului

10. Curățarea, întreținerea curentă și depozitarea

⚠️ Atentie!

Înainte de efectuarea tuturor lucrărilor de curățare și de întreținere curentă, scoateți fișa de rețea! Pericol de vătămare prin căderi de tensiune!

⚠️ Atentie!

Aşteptați până când aparatul este răcit complet! Pericol de provocare a arsurilor!

⚠️ Atentie!

Înaintea tuturor lucrărilor de curățare și întreținere curentă aparatul trebuie depresurizat! Pericol de vă-tămare!

10.1 Curățarea

• Feriți aparatul, cât de mult posibil, de praf sau mizerie. Frecați aparatul cu o lavetă curată sau suflați cu aer comprimat la presiune scăzută.
• Vă recomandăm să curățați aparatul imediat după fiecare utilizare.
• Curățați regulat aparatul după fiecare folosire cu o lavetă umedă și puțin săpun de lubrifiere. Nu utilizați detergenți sau solventi, aceștia ar putea ataca piesele din material plastic ale aparatului. Aveți grijă să nu poată pătrundă apă în interiorul aparatului.
• Furtunul și uneltele de stropit trebuie să fie separate înaintea curățării compresorului. Compresorul nu trebuie să fie curățat cu apă, diluant sau similar.

10.2 Întreținerea curentă a vasului de presiune (fig. 1)

⚠️ Atentie!

Pentru durabilitatea continuă a vasului de presiune (8) trebuie scursă apa de condens după fiecare funcționare prin deschiderea șurubului de golire (10).

Eliberați mai întâi presiunea cazanului (v. 10.7.1).

Şurubul de golire este deschis prin rotirea în sens anteriorar (direcție de vizualizare dinspre partea inferioară a compresorului la şurub), astfel apa de condens se poate scurge din vasul de presiune. Închideți apoi din nou şurubul de golire (rotire în sens orar). Controlați vasul de presiune înaintea fiecărei funcționări cu privire la rugină și deteriorări.

Compresorul nu trebuie să fie exploatat cu un vas de presiune deteriorat sau ruginit. Dacă constatați deteriorări, atunci vă rugăm să vă adresați către atelierul de servicii pentru clienti.

⚠️ Atentie!

Apa de condens din vasul de presiune conține rezi- duuri de ulei. Eliminați ca deșeu apa de condens în mod ecologic, la un punct de colectare corespunzător.

10.3 Supapă de siguranță (fig. 1, 3)

Supapa de siguranță (17) este reglată pe presiunea maximă admisă a vasului de presiune. Nu este admisi-bilă corectarea supapei de siguranță sau îndepărtarea siguranței conexiunii (17.2) dintre piulița de evacuare (17.1) și capacul acesteia (17.3).

Pentru ca supapa de siguranță să funcționeze corect în caz de nevoie, aceasta trebuie acționată anual, la fiecare 30 de ore de funcționare, de min. 3 ori. Pentru deschidere, rotiți piulița de evacuare perforată (17.1) în sens anteriorar și apoi trageți spre exterior tija supapei de deasupra piuliței de evacuare perforată (17.1), pentru a deschide evacuarea supapei de siguranță. Supapa evacuează acum aer în mod clar. Apoi strângeți din nou ferm piulița de evacuare în sens orar.

10.4 Controlarea regulată a nivelului de ulei (fig. 11)

Amplasați compresorul pe o suprafață plană, dreaptă. Nivelul de ulei trebuie să se situeze între nivelul MAX și MIN al vizorului pentru ulei (12).

Schimbarea uleiului: Ulei recomandat: SAE 15W 40 sau unul echivalent.

Prima umplere trebuie schimbată după 10 de ore de funcționare; apoi, uleiul trebuie scurs la fiecare 50 de ore de funcționare și apoi trebuie completat.

10.5 Schimbul de ulei (Fig. 1, 10, 11)

Deconectați motorul și scoateți fișa de rețea din priză. Îndepărtați bușonul de etanșare pentru ulei (15). După ce ați eliberat eventuala presiune a aerului existentă, puteți deșuruba șurubul de scurgere a uleiului (12) de la pompa compresorului (13).

Pentru ca uleiul să nu curgă în mod necontrolat, amplasați dedesubt un canal din tablă și colectați uleiul într-un recipient. Dacă uleiul nu se scurge complet, vă recomandăm să înlinați puțin compresorul. Dacă uleiul este scurs, montați din nou șurubul de scurgere a uleiului (12).

Eliminați ca deșeu uleiul uzat la un centru de colectare adecvat pentru uleiul uzat.

Pentru a completa cu cantitatea de ulei corectă, aveți grijă ca compresorul să fie amplasat pe o suprafață plană. Completați cu ulei prin orificiul de umplere cu ulei (18), până când nivelul de ulei atinge cantitatea maximă de umplere. Aceasta este marcată printr-un punct roșu pe vizorul pentru ulei (12) (fig. 11). Nu depă- șiți cantitatea maximă de umplere.

O supraumplere poate conduce la o defectare a aparatului. Asezați din nou mașinii bușonul de etanșare pentru ulei (15) în orificiul de umplere cu ulei (18).

10.6 Curățarea filtrului de aspirare (fig. 3, 12, 13)

Filtrul de aer împiedică absorbția prafului și a murdă- riei. Este necesară să curățați acest filtru de aer cel puțin la fiecare 300 de ore de funcționare. Un filtru de aer colmatat reduce semnificativ performanța compresorului.

Scoateți filtrul de aspirare (2x), deschizând şurubul (E).

Apoi desfaceți capacul filtrului (D). Acum puteți extra- ge filtrul de aer (F).

Scoateți cu grijă filtrul de aer și capacul filtrului și car-casa filtrului.

Apoi aceste componente trebuie purjate cu aer comprimate (aprox. 3 bar) și remontate în ordine inversă.

10.7 Depozitare

⚠️ Atentie!

Scoateți fișa de rețea, ventilați aparatul și toate sculele cu aer comprimat conectate. Așezați compresorul astfel încât acesta să nu poată fi pus în funcțiune de persoane neautorizate.

⚠️ Atentie!

Păstrați compresorul numai în mediu ambiant uscat și inaccesibil pentru persoane neautorizate. A nu se bascula, se va păstra numai în picioare! Ule-iul se poate scurge!

10.7.1 Eliberarea suprapresiunii

Eliberați suprapresiunea din compresor, prin oprirea compresorului și consumarea aerului comprimat existent în vasul de presiune, de ex. cu o sculă cu aer comprimat în mers în gol sau cu un pistol pentru suflare.

10.8 Informații de service

Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.

Piese de uzură*: Filtru de aer

* nu este inclus în mod obligatoriu în pachetul de livrare!

Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.

11. Eliminarea ca deșeu și revalorificarea

Indicații referitoare la ambalaj

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.

Indicații referitoare la Legea privind echipamente- le electrice și electronice (ElektroG)

Echipamentele uzate electrice și electroni-ce nu reprezintă gunoi menajer și trebuie colectate separat, respectiv eliminate ca deșeu!

• Bateriile sau accumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepărtați fără a fi distruși înainte de predarea acestora! Eliminarea ca
  deșeu a acestora este reglementată de Legea privind bateriile.
• Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.
• Utilizatorul final este personal responsabil de stergerea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deșeu!
• Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer.
• Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:

- Puncte publice de eliminare sau colectare a de- şeurilor (de exemplu, curțile clădirilor municipale)

- Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitorii sunt obligați să primească produsele spre a fi colectate sau dacă oferă în mod voluntar acest serviciu.

• Puteți preda gratuit către producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.
• Puteți afla care sunt condițiile suplimentare de colectare ale producătorului și distribuitorului la serviciul de asistență a clientilor respectiv.

- În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clienților al producătorului.

- Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.

Posibilitățile de reciclare ale aparatelor casate le puteți afla de la administrația comunală sau municipală.

Carburanti și uleiuri

- Înainte de eliminarea ca deșeu a aparatului, rezervorul de combustibil și rezervorul de ulei de motor trebuie golite!

- Carburantul și uleiul de motor nu reprezintă gunoi menajer și nu trebuie aruncate în sistemul de canalizate, ci trebuie colectate separat, respectiv eliminate ca deseu!

- Rezervoarele goale de ulei și carburant trebuie să fie eliminate ecologic.

12. Remedierea avariilor

Defecțiune Cauza posibilă Remediere
Compresorul nu funcționează.	Tensiunea de rețea nu este prezentă.	Verificați cablul, fișa de rețea, siguranța și priza.
	Tensiunea de rețea este prea joasă.	Evitați cablul prelungitor prea lung. Utilizați cablu pre-lungitor cu secțiune suficientă a conductorului.
	Temperatura exterioară este prea joasă.	Nu exploatați sub temperatura exterioară de +5°C.
	Motorul se supraîncălzește.	Lăsați motorul să se răcească, dacă este cazul, înlătu-rați cauza supraîncălzirii.
Compresorul func-tionează, însă fără presiune.	Supapa de siguranță (17) este neetanșă.	Înlocuiți supapa de siguranță (17).
	Garnituri defecte.	Verificați garniturile, dispuneți înlocuirea garniturilor defecte la un atelier de specialitate.
	Şurub de golire pentru apa de condens (10) neetanș.	Strângeți şurubul cu mâna.Verificați garnitura la şurub, dacă este cazul înlocuiți.
Compresorul func-tionează, presiunea este afișată pe manometru, însă uneltele nu funcțio-nează.	Legături cablu neetanșă.	Verificați furtunul de aer comprimat și uneltele, dacă este cazul înlocuiți.
	Cuplaj rapid neetanș. Verificați cuplajul rapid și, după caz, înlocuiți-I.
	Presiunea prea mică setată la regulatorul de presiune (5).	Rotiți mai departe regulatorul de presiune.

Defecte evidente trebuie să fie raportate în termen de 8 zile de la primirea de bunuri, altfel cumpărătorul pierde toate cererile pentru astfel de defecte. Oferim o garanție de pe mașinile noastre cu un tratament adecvat pe durata unei garanții implicite de la data de livrare în așa fel încât vom înlocui fiecare parte în acel moment detectabil într-un rând în material sau manoperă ar fi inutil, gratuit. Pentru părțile care nu ne produc, vom face doar o astfel de garanție, așa cum avem dreptul la pretenții de garanție împotriva furnizorilor. Costurile pentru introducerea de piese noi la cumpărător. Conversie și reducerea creanțe și alte cererile de despăgubire sunt excluse.

εγγύηση GR
