NÁVOD NA OBSLUHU HC 52dc SCHEPPACH

KompresorPreklad originálneho návodu na obsluhu

10.3 Pojistný ventil (obr. 1, 3)

Vysvetlenie symbolov na výrobku Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetle- nia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám. Varovanie – Prečítajte si návod na obsluhu, aby ste znížili riziko poranenia. Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu. Noste ochrannú masku proti prachu. Pri opracovávaní dreva a iných materiálov môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest sa nesmie opracovávať! Noste ochranné okuliare. Počas práce vznikajú iskry alebo z prístroja odletujú triesky, piliny a prach, ktoré môžu zapríčiniť stratu zraku. Varovanie pred horúcimi dielmi! Varovanie pred elektrickým napätím! Varovanie! Jednotka je riadená diaľkovo a môže sa spustiť bez varovania. Pozor! Pred prvým uvedením do prevádzky skontrolujte hladinu oleja a vymeňte uzavieraciu zátku oleja! Nevystavujte stroj dažďu. Zariadenie sa smie umiestniť, uskladniť a prevádzkovať len v suchých okolitých podmienkach.

7. Rýchlospojka (neregulovaný stlačený vzduch)

10. Vypúšťacia skrutka pre kondenzovanú vodu

• Odstráňte baliaci materiál, ako aj obalové a pre- pravné poistky (ak sú použité).

• Skontrolujte, či je rozsah dodávky kompletný.

• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.

• Obal podľa možnosti uschovajte až do uplynutia záručnej doby. m POZOR! Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrať s plastovými vreckami, fóliami a malými dielmi! Hrozí nebezpečenstvo prehltnutia a zadusenia!

4. Použitie v súlade s určením

Kompresor slúži na vytvorenie stlačeného vzduchu pre nástroje poháňané stlačeným vzduchom, ktoré je možné prevádzkovať s množstvom vzduchu až do cca 272 l/min (napr. pištoľ na plnenie pneumatík, vyfukova- cia pištoľ a pištoľ na striekanie laku).

Výrobca: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazník, želáme vám veľa zábavy a úspechov pri práci s vaším novým prístrojom. Upozornenie: Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,

• montáži a výmene neoriginálnych náhradných die- lov,

• použití v rozpore s určením,

• výpadkoch elektrického zariadenia pri nedodržiava- ní elektrických predpisov a ustanovení VDE 0100, DIN 57113/VDE0113. Dodržiavajte: Návod na obsluhu je súčasťou tohto výrobku. Obsa- huje dôležité pokyny, ako máte s výrobkom pracovať bezpečne, odborne a ekonomicky, ako máte predchá- dzať nebezpečenstvám, ušetriť náklady na opravu, znížiť doby výpadkov a zvýšiť spoľahlivosť a životnosť výrobku. Okrem bezpečnostných ustanovení tohto ná- vodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku výrobku. Pred použitím výrobku sa oboznámte so všetkými po- kynmi na obsluhu a bezpečnostnými upozorneniami. Výrobok prevádzkujte len tak, ako je popísané, a v uve- dených oblastiach použitia. Návod na obsluhu uchová- vajte na bezpečnom mieste a pri odovzdávaní výrobku tretím osobám odovzdajte všetky dokumenty.

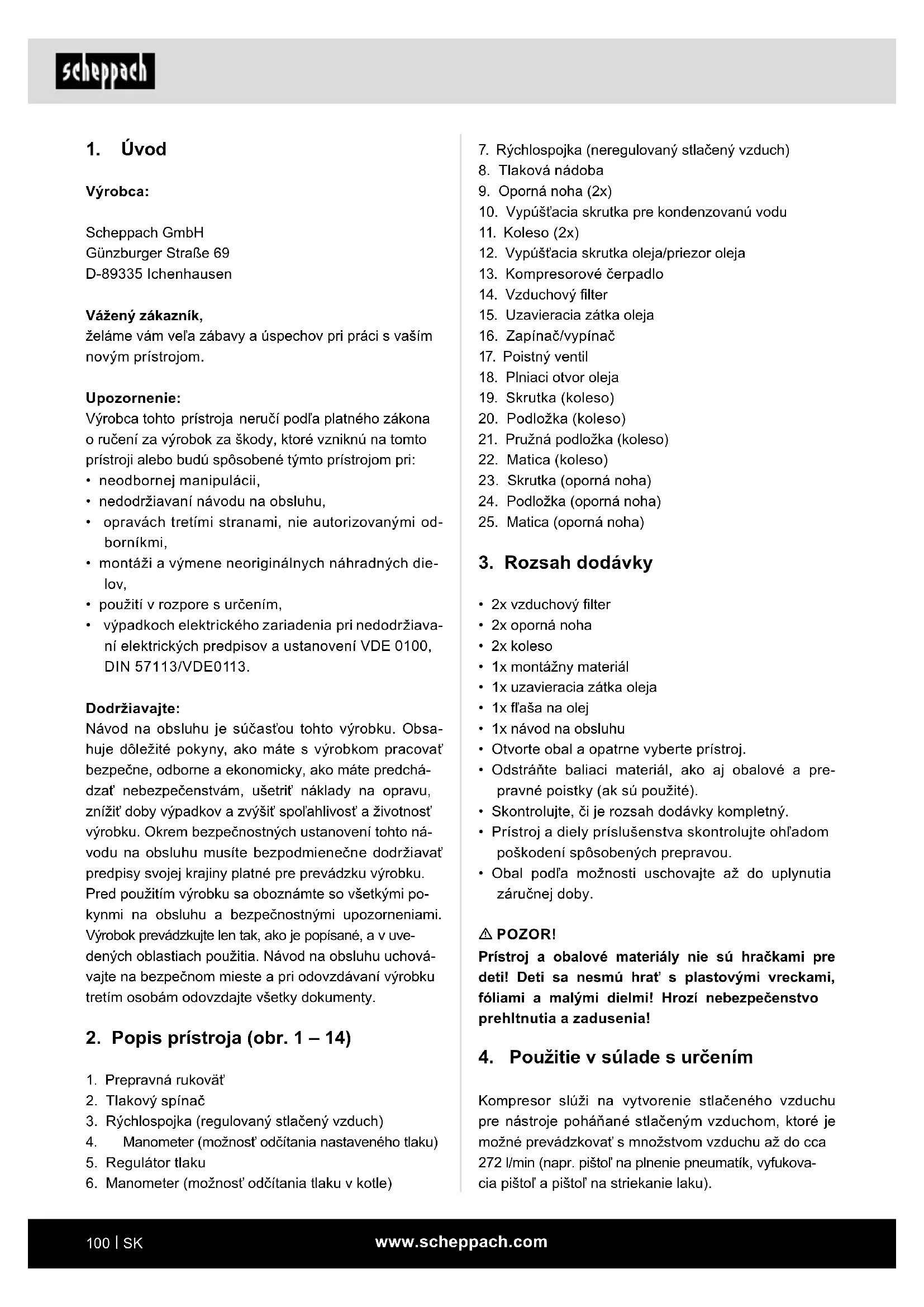

2. Popis prístroja (obr. 1 – 14)

1. Prepravná rukoväť

3. Rýchlospojka (regulovaný stlačený vzduch)

4. Manometer (možnosť odčítania nastaveného tlaku)

4. Zabráňte prístupu detí!

- Nedovoľte iným osobám dotýkať sa nástroja a káb- la, zabráňte im v prístupe do vašej pracovnej oblasti.

5. Nepoužívané elektrické prístroje bezpečne uscho-

vajte. - Nepoužívané elektrické prístroje sa musia skla- dovať na suchom, vysoko položenom alebo uza- tvorenom priestore, mimo dosahu detí.

6. Váš elektrický prístroj nepreťažujte.

- Pracujte lepšie a bezpečnejšie v uvedenom roz- sahu výkonu.

7. Noste vhodný odev

- Nenoste voľné oblečenie ani šperky, mohli by byť zachytené pohyblivými časťami. - Pri prácach vonku odporúčame nosiť gumené ru- kavice a protišmykovú obuv. - Pri dlhých vlasoch noste sieťku na vlasy.

8. Kábel používajte iba na taký účel, na aký je určený

- Kábel nepoužívajte na vyťahovanie zástrčky zo zásuvky. Kábel chráňte pred horúčavou, ole- jom a ostrými hranami.

9. O vaše nástroje sa dôkladne starajte

- Udržiavajte váš kompresor čistý, aby pracoval dobre a bezpečne. - Dodržiavajte predpisy týkajúce sa údržby. - Pravidelne kontrolujte prípojné vedenie elektric- kého náradia a pri poškodení ho nechajte vyme- niť uznávaným odborníkom. - Predlžovacie vedenia pravidelne kontrolujte a v prípade poškodenia ich vymeňte.

10. Vytiahnite zástrčku zo zásuvky.

- Pri nepoužívaní elektrického náradia, pred údrž- bou a pri výmene nástrojov, ako napríklad pílový kotúč, vrták, fréza.

- Na voľnom priestranstve používajte iba povolené a príslušne označené predlžovacie káble. - Používajte káblový bubon iba v rozvinutom stave.

13. Buďte neustále opatrní

- Dávajte pozor na to, čo robíte. Pri práci sa riaďte zdravým úsudkom. Elektrický prístroj nepoužívaj- te, ak sa nesústredíte.

14. Elektrický prístroj skontrolujte ohľadne prípadných

poškodení. - Pred ďalším používaním elektrického náradia sa musia ochranné zariadenia alebo ľahko poško- dené diely dôkladne prekontrolovať ohľadne ich bezchybnej funkcie v súlade s určením. Kompresor sa smie prevádzkovať len v suchých a dob- re vetraných vnútorných priestoroch. Stroj sa môže používať iba v súlade so svojím urče- ním. Každé iné použitie presahujúce určenie je pova- žované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokoľvek druhu ručí používateľ/obsluha, a nie výrobca. Dbajte, prosím, na to, že naše prístroje neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerč- ných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

5. Bezpečnostné upozornenia

m Pozor! Pri používaní elektrických prístrojov je nut- né na ochranu pred zásahom elektrickým prúdom, pred nebezpečenstvom poranenia a nebezpečen- stvom požiaru dodržiavať nasledujúce základné bez- pečnostné upozornenia. Predtým ako použijete tento elektrický prístroj, prečítajte si všetky bezpečnostné upozornenia a dobre ich uschovajte. m Pozor! Pri používaní tohto kompresora je nutné na ochranu pred zásahom elektrickým prúdom, nebez- pečenstvom poranenia a nebezpečenstvom požiaru dodržiavať nasledujúce základné bezpečnostné opat- renia. Pred použitím prístroja si prečítajte si a dodržiavajte tieto upozornenia Bezpečná práca

1. Vaše pracovné okolie udržiavajte čisté.

- Následkom neporiadku v pracovnej oblasti môžu byť nehody.

2. Zohľadnite vplyvy okolia.

- Elektrické prístroje nevystavujte dažďu. - Elektrické prístroje nepoužívajte vo vlhkom ani mokrom prostredí. Nebezpečenstvo v dôsledku zásahu elektrickým prúdom! - Postarajte sa o dobré osvetlenie pracovnej ob- lasti. - Elektrické prístroje nepoužívajte na miestach, kde hrozí nebezpečenstvo vzniku požiaru alebo výbuchu.

3. Chráňte sa pred zásahom elektrickým prúdom.

23. Zabráňte silným zaťaženiam na systém vedení

tým, že použijete ohybné hadicové prípojky, aby ste zabránili miestam zalomenia.

24. Používajte prúdový chránič so spúšťacím prúdom

30 mA alebo menším. Používanie prúdového chrá- niča znižuje riziko zásahu elektrickým prúdom. m VAROVANIE! Tento elektrický prístroj vytvára po- čas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvniť aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s im- plantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obslu- hovať elektrické náradie.

DODATOČNÉ BEZPEČNOSTNÉ UPOZORNENIA

Dodržiavajte príslušné návody na obsluhu jednot- livých pneumatických nástrojov/pneumatických prídavných prístrojov! Nasledujúce všeobecné upo- zornenia sa musia dodatočne dodržiavať: Bezpečnostné upozornenia pre prácu so stlače- ným vzduchom a vyfukovacími pištoľami

• Dbajte na dostatočnú vzdialenosť od výrobku, mi- nimálne však 2,50 m a udržiavajte pneumatické ná- stroje/pneumatické prídavné zariadenia počas pre- vádzky v dostatočnej vzdialenosti od kompresora.

• Kompresorové čerpadlo a vedenia dosahujú počas prevádzky vysoké teploty. Dotýkanie sa môže viesť k popáleninám.

• Vzduch nasávaný z kompresora je potrebné udržia- vať bez prímesí, ktoré by v kompresorovom čerpadle mohli viesť k požiarom alebo výbuchom.

• Pri uvoľňovaní hadicovej spojky držte spojku hadice pevne rukou.

• Tak zabránite poraneniam spôsobeným vymrštením hadice.

• Pri prácach s pneumatickou pištoľou noste ochran- né okuliare a respirátor. Prach je zdraviu škodlivý! Cudzie telesá a vyfúknuté diely môžu ľahko spôso- biť poranenia.

• Nefúkajte vyfukovacou pištoľou na osoby alebo na oblečenie na tele. Nebezpečenstvo poranenia! - Skontrolujte, či pohyblivé diely fungujú bezchyb- ne a nezasekávajú sa, alebo či nie sú poškodené diely. Všetky diely musia byť správne namontova- né a splniť všetky podmienky pre zaručenie bez- chybnej prevádzky elektrického náradia. - Poškodené ochranné zariadenia a diely sa musia v súlade s predpismi nechať opraviť alebo vyme- niť v autorizovanej odbornej dielni, pokiaľ nie je v návode na obsluhu uvedené inak. - Poškodené spínače sa musia nechať vymeniť v dielni zákazníckeho servisu. - Nepoužívajte chybné ani poškodené prípojné ve- denia. - Nepoužívajte žiadne elektrické prístroje, pri kto- rých nie je možné spínač zapnúť a vypnúť.

15. Elektrický prístroj nechajte opraviť vyučeným

elektrikárom. - Tento elektrický prístroj zodpovedá príslušným bezpečnostným ustanoveniam. Opravy smie vy- konávať iba elektrikár tak, že používa originálne náhradné diely, v opačnom prípade môže dôjsť k nehodám.

- V záujme vašej vlastnej bezpečnosti používajte iba príslušenstvo a prídavné zariadenia, ktoré sú uvedené v návode na obsluhu alebo sú odporúča- né či uvedené výrobcom. Použitie iných vložených nástrojov alebo príslušenstva než tých, ktoré od- porúča návod na obsluhu alebo katalóg, môže pre vás znamenať nebezpečenstvo poranenia.

- Pri používaní kompresora noste ochranu sluchu.

18. Výmena prípojného vedenia

- Ak je prípojné vedenie poškodené, musí ho vý- robca alebo kvalikovaná osoba v oblasti elektri- ky vymeniť, aby sa zabránilo ohrozeniam. Nebez- pečenstvo z dôvodu úderov elektrickým prúdom

20. Po komunikáciách prepravovateľné kompresory v

staveniskovej prevádzke - Dbajte na to, aby všetky hadice a armatúry boli vhodné pre najvyšší prípustný prevádzkový tlak kompresora.

22. Odporúča sa, aby sa privádzacie hadice pri tla-

• Tlaková nádoba sa nesmie prevádzkovať, ak vyka- zuje nedostatky, ktoré môžu viesť k ohrozeniu za- mestnancov alebo tretích osôb.

• Pred každou prevádzkou skontrolujte, či tlaková ná- doba nejaví známky hrdze a poškodení. Kompresor sa nesmie prevádzkovať s poškodenou alebo zhr- dzavenou tlakovou nádobou. V prípade zistenia po- škodení sa obráťte na servisnú dielňu. Bezpečnostné upozornenia si dobre uschovajte.

Sieťová prípojka 230 V/50 Hz Výkon motora 2200 W Prevádzkový režim S1 Otáčky kompresora 2850 min

Objem tlakovej nádoby (v litroch) 50 Prevádzkový tlak cca 8 bar Teor. nasávací výkon cca 412 l/min Teor. odovzdávaný výkon cca 272 l/min Stupeň ochrany krytom IP32 Hmotnosť prístroja cca 41 kg Olej (15W 40) cca 0,25 l Max. nadmorská výška inštalácie (m.n.m.) 1000 m Technické zmeny vyhradené! Hodnoty emisie hluku boli stanovené v súlade s nor- mou EN ISO 3744. Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu. m Varovanie: Hluk môže mať závažný vplyv na vaše zdravie. Ak hluk stroja presiahne 85 dB (A), noste, pro- sím, vhodnú ochranu sluchu. Hladina akustického výkonu

• Udržiavajte rozprašovacie prídavné zariadenie v dostatočnej vzdialenosti od kompresora, aby sa ne- dostal do kontaktu s tekutinou.

• Používajte rozprašovacie prídavné zariadenia (napr. rozprašovače farby) v smere kompresora. Vlhkosť môže viesť ku elektrickým rizikám!

• Nespracúvajte laky alebo rozpúšťadlá s bodom vzpla- nutia nižším ako 55 °C. Nebezpečenstvo výbuchu!

• Laky a rozpúšťadlá nezahrievajte. Nebezpečenstvo výbuchu!

• Ak sa spracovávajú zdraviu škodlivé kvapaliny, vy- žadujú sa na ochranu ltračné prístroje (masky na tvár). Dodržiavajte tiež informácie o ochranných opatreniach poskytnutých výrobcami takýchto látok.

• Dbajte na údaje uvedené na obaloch spracúvaných materiálov a označenia nariadenia o nebezpečných látkach. V prípade potreby sa musia urobiť dodatoč- né ochranné opatrenia, predovšetkým sa musí nosiť vhodné oblečenie a masky.

• Počas procesu striekania, ako aj v pracovnom priestore, sa nesmie fajčiť. Nebezpečenstvo výbu- chu! Ľahko horľavé sú aj výpary z farieb.

• Ohniská, otvorený plameň alebo stroje tvoriace is- kry nesmú byť prítomné, resp. prevádzkované.

• Jedlá a nápoje neskladujte ani nekonzumujte v pra- covnom priestore. Výpary z farieb sú zdraviu škodlivé.

• Pracovný priestor musí byť väčší ako 30 m³ a pri striekaní a sušení musí byť zaistená dostatočná vý- mena vzduchu.

• Nikdy nestriekajte proti vetru. Pri postrekovaní horľavých, resp. nebezpečných postrekovacích ma- teriálov rešpektujte ustanovenia miestneho policaj- ného orgánu.

• Pomocou PVC tlakovzdušnej hadice nespracúvajte médiá ako lakový benzín, butylalkohol a dichlórme- tán. Tieto médiá poškodzujú tlakovzdušnú hadicu.

• Pracovná oblasť musí byť od kompresora oddelená tak, aby sa tento nedostal do priameho kontaktu s pracovným médiom. Prevádzka tlakových nádob

• Používateľ tlakovej nádoby musí udržiavať tlakovú nádobu v riadnom stave, správne ju používať, riadne kontrolovať, bezodkladne vykonávať potrebné údrž- bárske práce a opravy a podľa potreby prijať potreb- né bezpečnostné opatrenia.

• Dozorný úrad môže v jednotlivých prípadoch naria- diť potrebné kontrolné opatrenia.www.scheppach.com

• Odstráňte prepravnú zátku (A) a pevne priskrutkujte vzduchový lter (14) na prístroj.

8.4 Výmena prepravného veka (B) (obr. 9, 10)

• Odstráňte prepravné veko (B) na otvore na plne- nie oleja (18).

• Naplňte skriňu kompresorového čerpadla dodaným kompresorovým olejom a nasaďte priloženú uzavie- raciu zátku oleja (15) do otvoru na plnenie oleja (18).

8.5 Sieťová prípojka

• Kompresor je vybavený sieťovým vedením s ochrannou vidlicou. Sieťovú prípojku je možné pri- pojiť ku každej zásuvke s ochranných kontaktom 230 V ~ 50 Hz, ktorá je istená 16 A poistkou.

• Pred uvedením do prevádzky dbajte na to, aby sa sieťové napätie zhodovalo s prevádzkový napätím a výkonom stroja na štítku s údajmi.

• Dlhé prívody, ako aj predĺženia, káblové bubny atď. spôsobujú pokles napätia a môžu zabrániť rozbe- hu motora.

• Pri nízkych teplotách pod +5 °C je rozbeh motora ohrozený ťažkým chodom.

• Nastavený tlak sa dá odčítať na rýchlospojke (3).

• Na manometri (6) sa odčíta tlak v kotle.

• Tlak v kotle sa dá odčítať na rýchlospojke (7).

Tepelný ochranný spínač je zabudovaný do prístroja. Ak sa tepelný ochranný spínač spustí, postupujte na- sledovne:

• Vytiahnite sieťovú zástrčku.

• Počkajte cca dve až tri minúty.

• Opäť pripojte prístroj.

• Ak sa prístroj nespustí, zopakujte proces.

7. Pred uvedením do prevádzky

• Pred pripojením sa presvedčte, či sa údaje na typo- vom štítku zhodujú s parametrami elektrickej siete.

• Pred prvým uvedením do prevádzky odmontujte prepravnú zátku (B) a naplňte skriňu kompresorové- ho čerpadla olejom tak, ako je popísané v bode 8.4.

• Prístroj skontrolujte ohľadom poškodení spôsobe- ných prepravou. Okamžite oznámte akékoľvek ško- dy dopravnej spoločnosti, ktorá dodala kompresor.

• Kompresor musí byť nainštalovaný v blízkosti spot- rebiteľa.

• Nepoužívajte dlhé vzduchové vedenia a dlhé prívo- dy (predlžovacie káble).

• Dbajte aj na suchý nasávací vzduch bez prachu.

• Neinštalujte kompresor vo vlhkom alebo mokrom priestore.

• Kompresor je možné prevádzkovať len vo vhodných priestoroch (dobre vetraných, teplota okolia +5 °C až 40 °C). V priestore sa nesmú vyskytovať prachy, kyseliny, pary, výbušné a horľavé plyny.

• Kompresor je vhodný na použitie v suchých priesto- roch. Použitie nie je povolené v oblastiach, kde sa pracuje s rozprašovanou vodou.

• Pred uvedením do prevádzky sa musí skontrolovať hladina oleja v kompresorovom čerpadle.

• Kompresor sa smie používať len krátky čas, v su- chých okolitých podmienkach a v exteriéri.

• Kompresor musí byť vždy suchý a nesmie sa po prá- ci nechávať vo voľnom priestore.

8. Zloženie a obsluha

Pozor! Prístroj pred uvedením do prevádzky bezpodmienečne kompletne zmontujte! Na montáž potrebujete:

• Namontujte priloženú opornú nohu (2x) tak, ako je na obrázku.www.scheppach.com

• Predlžovacie vedenia do dĺžky 25 m musia vykazo- vať prierez 1,5 mm². Prípojky a opravy elektrického vybavenia smie vyko- návať iba kvalikovaný elektrikár. V prípade otázok uveďte nasledujúce údaje:

• údaje z typového štítka motora.

10. Čistenie, údržba a skladovanie

m Pozor! Pred všetkými čistiacimi a montážnymi prácami vy- tiahnite sieťovú zástrčku! Nebezpečenstvo úrazu elek- trickým prúdom! m Pozor! Počkajte, kým prístroj úplne nevychladne! Nebezpe- čenstvo popálenia! m Pozor! Pred všetkými čistiacimi a údržbovými prácami musí byť prístroj bez tlaku! Nebezpečenstvo poranenia!

• Udržiavajte prístroj podľa možností bez prachu a nečistôt. Prístroj vydrhnite čistou handričkou ale- bo vyfúkajte stlačeným vzduchom pri nízkom tlaku.

• Prístroj odporúčame čistiť bezprostredne po kaž- dom použití.

• Prístroj pravidelne čistite vlhkou handrou a malým množstvom mazľavého mydla. Nepoužívajte čis- tiace prostriedky ani rozpúšťadlá, mohli by poško- diť plastové diely prístroja. Dbajte na to, aby sa do vnútra stroja nedostala žiadna voda.

• Hadica a striekacie nástroje sa pred čistením musia odpojiť od kompresora. Kompresor sa nesmie čistiť vodou, rozpúšťadlami alebo pod.

10.2 Údržba tlakovej nádoby (obr. 1)

m Pozor! Na zaručenie dlhej životnosti tlakovej nádoby (8) je potrebné po každej prevádzke otvoriť vypúšťa- ciu skrutku (10) a vypustiť kondenzovanú vodu. Najskôr znížte tlak v kotle (pozri 10.7.1). Vypúšťacia skrutka sa otvorí otočením proti smeru pohybu hodinových ručičiek (smer pohľadu na skrutku zo spodnej strany kompresora), aby bolo možné úplne vypustiť kondenzovanú vodu z tlakovej nádoby.

• Ak sa prístroj opäť nespustí, vypnite a opäť zapnite prístroj cez zapínač/vypínač (16).

• Ak ste vykonali všetky vyššie uvedené kroky a prí- stroj napriek tomu nefunguje, kontaktujte náš servis.

9. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripra- vený na prevádzku. Pripojenie zodpovedá prísluš- ným ustanoveniam VDE a DIN. Sieťová prípojka na strane zákazníka, ako aj predlžovacie vedenie, musia zodpovedať týmto predpisom. Pri prácach s postrekovačmi a rozprašovacími prídav- nými zariadeniami, ako aj pri dočasnom používaní vo voľnom priestore, sa musí prístroj pripojiť len pomo- cou prúdového chrániča s vypínacím prúdom 30 mA. Dôležité upozornenia Pri preťažení motora sa tento samočinne vypne. Po vychladení (časovo odlišné) je možné motor znovu zapnúť. Poškodené elektrické prípojné vedenie Na elektrických prípojných vedeniach často vznikajú škody na izolácii. Príčinami môžu byť:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.

• Miesta zalomenia v dôsledku neodborného upevne- nia alebo vedenia prípojného vedenia.

• Rozrezané miesta vzniknuté pri prejazde cez prí- pojné vedenie.

• Poškodenie izolácie pri vytrhnutí zo zásuvky v stene.

• Trhliny v dôsledku starnutia izolácie. Takéto poškodené elektrické prípojné vedenia sa ne- smú používať a z dôvodu poškodenia izolácie sú živo- tunebezpečné. Elektrické prípojné vedenia pravidelne kontrolujte ohľadom poškodení. Dávajte pozor na to, aby pri kon- trole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti. Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Po- užívajte iba prípojné vedenia s označením „H05VV-F“. Vytlačenie označenia typu na prípojnom kábli je predpis. Motor na striedavý prúd:

• Sieťové napätie musí predstavovať 230 V~.www.scheppach.com

Starý olej zlikvidujte v príslušnej zberni starého oleja. Pre naplnenie správneho množstva oleja dbajte na to, aby bol kompresor na rovnom povrchu. Naplňte olej do otvoru na plnenie oleja (18), kým hladina oleja nedo- siahne maximálne množstvo plnenia. To je označené červeným bodom na priezore oleja (12) (obr. 11). Ne- prekračujte maximálne plniace množstvo. Preplnenie môže mať za následok poškodenia prí- stroja. Opäť umiestnite uzavieraciu zátku oleja (15) do otvoru na plnenie oleja (18).

10.6 Čistenie sacieho ltra (obr. 3, 12, 13)

Sací lter zabraňuje nasatiu prachu a nečistôt. Tento lter je nutné vyčistiť minimálne každých 300 prevádz- kových hodín. Upchatý sací lter výrazne znižuje vý- kon kompresora. Odstráňte sací lter (2x) otvorením skrutky (E). Vytiahnite následne kryt ltra (D). Teraz môžete vybrať vzduchový lter (F). Vzduchový lter, kryt ltra a teleso ltra opatrne vy- klepte. Tieto konštrukčné diely sa potom musia vyfúkať stla- čeným vzduchom (cca 3 bar) a opäť namontovať v opačnom poradí.

m Pozor! Vytiahnite sieťovú zástrčku, odvzdušnite prístroj a všetky pripojené pneumatické nástroje. Odstav- te kompresor tak, aby ho nemohli uviesť do pre- vádzky neoprávnené osoby. m Pozor! Skladujte kompresor len v suchom prostredí ne- prístupnom pre nepovolaných. Nesklápajte, skla- dujte len v stoji! Olej môže vytekať!

10.7.1 Uvoľnenie pretlaku

Uvoľnite pretlak v kompresore vypnutím kompresora a uvoľnite ešte prítomný stlačený vzduch v tlakovej ná- dobe, napr. pomocou pneumatického nástroja v chode naprázdno alebo vyfukovacou pištoľou.

10.8 Servisné informácie

Je potrebné dbať na to, že pri tomto výrobku podlie- hajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály. Diely podliehajúce opotrebovaniu*: Vzduchový lter Potom vypúšťaciu skrutku opäť zatvorte (otočte v sme- re pohybu hodinových ručičiek). Pred každou prevádz- kou skontrolujte, či tlaková nádoba nejaví známky hrdze a poškodení. Kompresor sa nesmie prevádzkovať s poškodenou alebo zhrdzavenou tlakovou nádobou. V prípade ziste- nia poškodení sa obráťte na servisnú dielňu. m Pozor! Kondenzovaná voda z tlakovej nádoby obsahuje zvy- šky oleja. Kondenzovanú vodu zlikvidujte ekologicky v príslušnom zbernom mieste.

10.3 Poistný ventil (obr. 1, 3)

Poistný ventil (17) je nastavený na najvyšší prípustný tlak tlakovej nádoby. Nie je povolené prestavovať poist- ný ventil alebo poistku spojenia (17.2) medzi vypúšťa- cou maticou (17.1) a jej uzáverom (17.3). Poistný ventil sa musí aktivovať každých 30 prevádz- kových hodín min. 3-krát ročne, aby v prípade potreby fungoval. Otvorte perforovanú vypúšťaciu maticu (17.1) v protismere hodinových ručičiek a následne potiahni- te ventilovú tyčku cez perforovanú vypúšťaciu maticu (17.1) ručne smerom von, aby ste otvorili výpust poist- ného ventilu. Cez ventil teraz počuteľne uniká vzduch. Následne utiahnite vypúšťaciu maticu otočením v sme- re hodinových ručičiek.

10.4 Pravidelne kontrolujte hladinu oleja (obr. 11)

Kompresor postavte na rovnú plochu. Hladina oleja sa musí nachádzať medzi značkami MAX a MIN priezoru oleja (12). Výmena oleja: Odporúčaný olej: SAE 15W 40 alebo s podobnými hodnotami. Prvotná náplň sa musí vymeniť po 10 prevádzkových hodinách; potom vyprázdňujte olej každých 50 pre- vádzkových hodín a opäť naplňte.

10.5 Výmena oleja (obr. 1, 10, 11)

Vypnite motor a vytiahnite sieťovú zástrčku zo zásuv- ky. Odstráňte uzavieraciu zátku oleja (15). Po vypus- tení prípadného tlaku vzduchu môžete vyskrutkovať vypúšťaciu skrutku oleja (12) na kompresorovom čer- padle (13). Aby olej nevytekal nekontrolovane, použite malý ple- chový žliabok a zachytávajte olej priamo do nádoby. Ak olej nevytečie úplne, odporúčame vám mierne nakloniť kompresor. Ak olej vytiekol, opäť nasaďte vy- púšťaciu skrutku oleja (12).www.scheppach.com

• V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požia- danie koncového užívateľa zabezpečiť bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.

• Tieto vyhlásenia sa vzťahujú iba na zariadenia in- štalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu platiť odlišné ustanovenia pre likvidáciu starých elektrických a elektronických zariadení. O možnostiach likvidácie opotrebovaného prístro- ja sa informujte na vašej samospráve alebo štátnej správe. Palivá a oleje

• Pred likvidáciou prístroja sa musí palivová nádrž a nádoba na motorový olej vyprázdniť!

• Palivo a motorový olej nepatria do domového odpa- du, ale musia sa zbierať, resp. likvidovať oddelene!

• Prázdne olejové a palivové nádrže sa musia ekolo- gicky zlikvidovať.

• nie nevyhnutne obsiahnuté v rozsahu dodávky! Náhradné diely a príslušenstvo získate v našom ser- visnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

11. Likvidácia a recyklácia

Upozornenia k baleniu Baliace materiály sa dajú recyklo- vať. Prosím, likvidujte balenia ekologicky. Upozornenia k zákonu o elektrických a elektronic- kých zariadeniach (ElektroG) Staré elektrické a elektronické zariadenia nepatria do domového odpadu, ale sa musia odviezť na triedený zber, resp. likvidáciu!

• Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrať bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.

• Vlastníci alebo používatelia elektrických a elektro- nických zariadení sú zo zákona povinní ich po po- užití vrátiť.

• Koncový užívateľ je zodpovedný za vymazanie svo- jich osobných údajov na starom zariadení, ktoré má byť zlikvidované!

• Symbol prečiarknutého odpadkového koša na ko- lieskach znamená, že staré elektrické a elektronické zariadenia sa nesmú likvidovať s domovým odpa- dom.

• Elektrické a elektronické zariadenia je možné bez- platne odovzdať na týchto miestach: - Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory). - Predajné miesta elektronických zariadení (staci- onárne a online), ak sú predajcovia povinní ich prevziať späť alebo ich dobrovoľne ponúknuť. - Až tri staré elektrické zariadenia jedného typu s maximálnou dĺžkou hrany 25 centimetrov môže- te bezplatne odovzdať bez toho, aby ste si naj- prv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí. - Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.www.scheppach.com

12. Odstraňovanie porúch

Porucha Možná príčina Náprava Kompresor nebeží. Sieťové napätie nie je prítomné. Skontrolujte kábel, sieťovú zástrčku, poistku a zásuv- ku. Sieťové napätie je príliš nízke. Zabráňte príliš dlhým predlžovacím káblom. Použite predlžovací kábel s dostatočným prierezom jadra. Vonkajšia teplota je príliš nízka. Neprevádzkujte pri vonkajšej teplote nižšej ako +5 °C. Motor sa prehrieva. Nechajte vychladnúť motor, prípadne odstráňte príčinu prehriatia. Kompresor beží, ale nie je prítomný žiaden tlak. Poistný ventil (17) je netesný. Vymeňte poistný ventil (17). Tesnenia sú poškodené. Skontrolujte tesnenia, poškodené tesnenia nechajte vymeniť v odbornej dielni. Vypúšťacia skrutka pre konden- zovanú vodu (10) je netesná. Dotiahnite skrutku ručne. Skontrolujte tesnenie na skrutke, v príp. potreby vymeňte. Kompresor beží, tlak sa zobrazí na manometri, ale nástroje nebežia. Spoje hadíc sú netesné. Skontrolujte, v príp. potreby vymeňte hadicu na stlače- ný vzduch. Rýchlospojka je netesná. Skontrolujte, príp. vymeňte rýchlospojku. Na regulátore tlaku (5) je nasta- vený príliš nízky tlak. Ďalej otáčajte tlakový regulátor.www.scheppach.com

prehlasuje nasledujúcu zhodu podla smernice EÚ a noriem pre výrobok

13. Vyhlásenie o zhode
