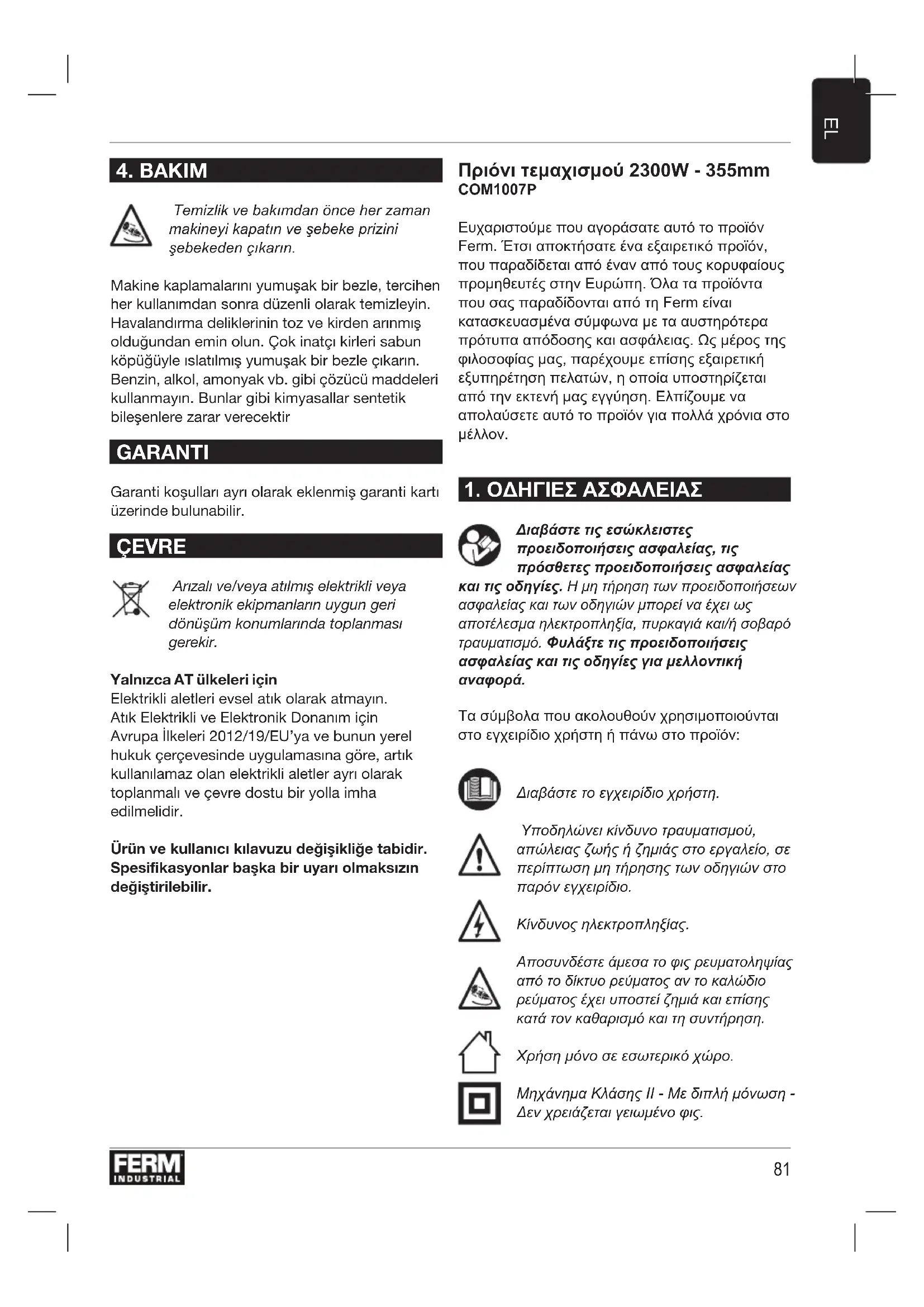

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ COM1007P Ferm

Πριόνι τεμαχισμού 2300W - 355mm COM1007P

Ευχαριστούμε που αγοράσατε αυτό το προϊόν Ferm. Έτσι αποκτήσατε ένα εξαιρετικό προϊόν, που παραδίδεται από έναν από τους κορυφαίους προμηθευτές στην Ευρώπη. Όλα τα προϊόντα που σας παραδίδονται από τη Ferm είναι κατασκευασμένα σύμφωνα με τα αυστηρότερα πρότυπα απόδοσης και ασφάλειας. Ως μέρος της φιλοσοφίας μας, παρέχουμε επίσης εξαιρετική εξυπηρέτηση πελατών, η οποία υποστηρίζεται από την εκτενή μας εγγύηση. Ελπίζουμε να απολαύσετε αυτό το προϊόν για πολλά χρόνια στο μέλλον.

1. ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Διαβάστε τις εσώκλειστες προειδοποιήσεις ασφαλείας, τις πρόσθετες προειδοποιήσεις ασφαλείας και τις οδηγίες. Η μη τήρηση των προειδοποιήσεων ασφαλείας και των οδηγιών μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό. Φυλάξτε τις προειδοποιήσεις ασφαλείας και τις οδηγίες για μελλοντική αναφορά.

Τα σύμβολα που ακολουθούν χρησιμοποιούνται στο εγχειρίδιο χρήστη ή πάνω στο προϊόν:

Διαβάστε το εγχειρίδιο χρήστη.

Υποδηλώνει κίνδυνο τραυματισμού, απώλειας ζωής ή ζημιάς στο εργαλείο, σε περίπτωση μη τήρησης των οδηγιών στο παρόν εγχειρίδιο.

Κίνδυνος ηλεκτροπληξίας.

Αποσυνδέστε άμεσα το φις ρευματοληψίας από το δίκτυο ρεύματος αν το καλώδιο ρεύματος έχει υποστεί ζημιά και επίσης κατά τον καθαρισμό και τη συντήρηση.

Χρήση μόνο σε εσωτερικό χώρο.

Μηχάνημα Κλάσης II - Με διπλή μόνωση - Δεν χρειάζεται γειωμένο φις.

Na φοράτε πάντα προστασία ματιών!

Φοράτε προστασία ακοής.

Φοράτε γάντια ασφαλείας.

Κίνδυνος από εκτινασσόμενα αντικείμενα. Κρατάτε τους παρευρισκόμενους μακριά από την περιοχή εργασίας.

Το προϊόν συμμορφώνεται με τα εφαρμόσιμα πρότυπα ασφαλείας στις Ευρωπαϊκές Οδηγίες.

Οδηγίες ασφαλείας για Πριόνια τεμαχισμού - Οδηγίες κοπής

1. Χρησιμοποιείτε πάντα μόνο την αιχμή κοπής (ποτέ την πλευρά) του δίσκου για κοπή. Αποφεύγετε να εφαρμόζετε πλευρική πίεση στο δίσκο, και ειδικά μην τον κάνετε να σφηνώνει.

2. Κρατάτε τα χέρια και το σώμα μακριά από το δίσκο. Ενώ κόβετε με το μηχάνημα, μη φοράτε φαρδιά ρούχα που θα μπορούσε να τα πιάσει το μηχάνημα.

3. Προσέχετε το πριόνι κοπής με δίσκο, ποτέ μη σας πέσει, πάντα να το φυλάσσετε σε ασφαλές και ξηρό μέρος.

Αποφεύγετε τις υπερβολικές θερμοκρασίες και την υγρασία.

1. Να βεβαιώνεστε ότι όλες οι φλάντζες δίσκου και τα άλλα εξαρτήματα σύνδεσης είναι σε καλή κατάσταση και έχουν τοποθετηθεί σύμφωνα με τις οδηγίες. Μπορεί να προκληθεί ζημιά στο δίσκο λόγω ζημιάς ή έλλειψης εξαρτημάτων. Πάντα χρησιμοποιείτε τις φλάντζες που συνόδευαν το μηχάνημα.

2. Ποτέ μην εργαστείτε με δίσκους που έχουν υποστεί ζημιά, γιατί μπορεί να είναι επικίνδυνοι. Όταν αλλάζετε το δίσκο, πρώτα απενεργοποιείτε το μηχάνημα. Περιστρέψτε το δίσκο με το χέρι και επιθεωρήστε τον για ανομοιομορφία, συστροφή ή αποκομμένα τμήματα. Αν βρείτε οποιοδήποτε από αυτά τα προβλήματα, αφαιρέστε το δίσκο και αντικαταστήστε τον με καινούργιο. Πάντα να αντικαθιστάτε το δίσκο αν σας πέσει κάτω.

Μπορεί να έχει καταστεί εύθραυστος ακόμα και αν δεν υπάρχει εμφανής ζημιά.

1. Πριν αρχίσετε την κοπή, υποβάλετε το μηχάνημα σε δοκιμαστική λειτουργία, δηλ. σταθείτε σε απόσταση, ενεργοποιήστε το μοτέρ και βεβαιωθείτε ότι ο δίσκος λειτουργεί κανονικά.

Μετά την αλλαγή του δίσκου, αφήστε το πριόνι να λειτουργήσει για τρία λεπτά. Κατόπιν, πριν από κάθε χρήση του σε εργασία, αφήνετέ το να λειτουργήσει δοκιμαστικά για ένα λεπτό.

1. Ενώ λειτουργεί το μηχάνημα, ποτέ μην επιχειρήσετε να αφαιρέσετε ή να συσφίξετε το τεμάχιο εργασίας. Πάντα περιμένετε να σταματήσει τελείως να κινείται ο δίσκος, πριν αφαιρέσετε οποιοδήποτε τεμάχιο εργασίας ή αλλάξετε τις ρυθμίσεις.

2. Πριν εγκαταστήσετε το δίσκο, πάντα να επιθεωρείτε για κομμένα τμήματα το δίσκο ρητίνης και το δίσκο με επεξεργασία ελαστικού.

3. Πάντα να ελέγχετε τη μέγιστη ταχύτητα λειτουργίας του δίσκου του πριονιού σε σχέση με τη μέγιστη επιτρεπόμενη ταχύτητα του μοτέρ. Ποτέ μην υπερβείτε τη μέγιστη επιτρεπόμενη ταχύτητα λειτουργίας που αναφέρεται πάνω στο δίσκο.

4. Ποτέ μην επιχειρήσετε να τοποθετήσετε ένα δίσκο πάνω στο μηχάνημα χρησιμοποιώντας βία, ή να αλλάξετε το μέγεθος των αξόνων. Ποτέ μη χρησιμοποιείτε δίσκους που δεν ταιριάζουν. Χρησιμοποιείτε μόνο δίσκους που ταιριάζουν στο μηχάνημα.

5. Μην επιχειρήσετε να συνδέσετε λεπίδες πριονιού στο μηχάνημα, επειδή δεν έχει σχεδιαστεί για κοπή ξύλου.

6. Μην αρχίζετε την κοπή παρά μόνον αφού το μοτέρ έχει επιτύχει την πλήρη του ταχύτητα.

7. Αν κατά τη λειτουργία του μηχανήματος ο δίσκος σταματήσει να περιστρέφεται ή το μοτέρ ακούγεται υπερφορτωμένο, απενεργοποιήστε αμέσως το μηχάνημα.

8. Κρατάτε τα εύφλεκτα ή εύθραυστα αντικείμενα μακριά από το μηχάνημα. Ο χειριστής του μηχανήματος πρέπει να αποφεύγει την επαφή των χεριών, του προσώπου ή των ποδιών με τους σπινθήρες που προκαλούνται κατά την κοπή.

9. Τοποθετείτε το μηχάνημα σταθερά πάνω σε οριζόντια και επίπεδη επιφάνεια.

10. Χρησιμοποιείτε το μηχάνημα μόνο με την τάση που αναφέρεται στην πινακίδα στοιχείων.

11. Ποτέ μην αγγίζετε ένα κομμένο τεμάχιο εργασίας, αφήνετέ το πάντα να κρυώσει πρώτα.

12. Ποτέ μην επιχειρήσετε να κόψετε τεμάχια εργασίας που υπερβαίνουν το επιτρεπόμενο μέγεθος.
13. Κατά την κοπή, ποτέ μη στέκεστε στην ευθεία κοπής. Πάντα να βρίσκεστε προς τη μία πλευρά.
14. Πάντα να αφήνετε τις διατάξεις ασφαλείας εγκατεστημένες.
15. Πάντα να διασφαλίζετε ότι κόβετε αργά και προσεκτικά. Αποφεύγετε να φέρνετε το δίσκο σε επαφή με το τεμάχιο εργασίας με μη ομαλή κίνηση.
16. Ποτέ μη σπρώχνετε το τεμάχιο εργασίας προς το δίσκο ενώ το κρατάτε στα χέρια σας. Πάντα να χρησιμοποιείτε σφιγκτήρα για τη στερέωση του τεμαχίου εργασίας.
17. Κρατάτε τα χέρια σας μακριά από το δίσκο κοπής. Ποτέ μην κόβετε τεμάχια εργασίας για τα οποία απαιτείται υποστήριξη με το χέρι σε απόσταση μικρότερη από 15 cm από τον περιστρεφόμενο δίσκο.
18. Να βεβαιώνεστε ότι το τεμάχιο εργασίας υποστηρίζεται σωστά
19. Ποτέ μη χρησιμοποιείτε υγρά κοπής. Αυτά τα υγρά θα μπορούσαν να αναφλεγούν ή να προκαλέσουν ηλεκτροπληξία
20. Μην κόβετε υλικά από χυτοσίδηρο
21. Μην κόβετε πλαστικά, ξύλα ή συνθετικά υλικά
22. Μην κόβετε μαγνήσιο

Ηλεκτρική ασφάλεια

'Отан χρησιμοποιείτε ηλεκτρικά εργαλεία να τηρείτε πάντα τους κανόνες ασφαλείας που ισχύουν στη χώρα σας, για να περιορίσετε τον κίνδυνο πυρκαγιάς, ηγεκτροπληξίας και τραυματισμού. Διαβάστε τις εσωκλειόμενες οδηγίες ασφαλείας. Φυλάξτε αυτές τις οδηγίδς σε ασφαλές μέρος.

Να ελέγχετε πάντα αν η τροφοδοσία ηλεκτρικού ρεύματος αντιστοιχεί στην ηλεκτρική τάση που αναγράφεται στην πινακίδα τεχνικών στοιχείων του μηχανήματος.

Μηχανή Κλάσης II – διπλή μόνωση – δεν απαιτείται γειωμένος ρευματολήπτης

Η αντικατάσταση των καλωδίων και των θυσμάτων

Εάν υποστεί φθορές το καλώδιο κυρίως παροχής ενεργείας, πρέπει να αντικατασταθεί με ένα ειδικό καλώδιο κεντρικής παροχής το οποίο είναι διαθέσιμο από τον κατασκευαστή ή από την υπηρεσία εξυπηρέτησης πελατών του κατασκευαστή. Απορρίψατε το παλαιό καλώδιο ή τα βύσματα αμέσως μετά την αντικατάσταση τους με τα καινούργια. Είναι επικίνδυνο εάν βάλετε στην πρίζα ένα βύσμα το οποίο είναι συνδεδεμένο με αδέσποτο καλώδιο.

Χρήση μπαλαντέζας

Χρησιμοποιήστε μόνο εγκεκριμένο καλώδιο, κατάλληλο για την ισχύ εισόδου του μηχανήματος. Το ελάχιστο μέγεθος αγωγού είναι 1,5 mm2. Όταν χρησιμοτοιείτε μπαλαντέζα σε καρούλα, να ξετυλίγετε τελείως την καρούλα.

2. ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ ΜΗΧΑΝΗΜΑ

Προβλεπόμενη χρήση

Το πριόνι τεμαχισμού έχει σχεδιαστεί για την κοπή υλικών από χάλυβα σε διάφορα σχήματα.

Τεχνικές προδιαγραφές

Τάση ρεύματος δικτύου 220V-240V~

Συχνότητα ρεύματος δικτύου 50/60Hz

Κατανάλωση ισχύος 2.300 W

Ονομαστική ταχύτητα 4300/min

Διάμετρος δίσκου* ∅ 355mm x ∅ 25.4mm

Πίεση ήχου LPA 92 dB(A) K=3

Ακουστική ισχύς LWA 105 dB(A) K=3

Κραδασμοί ah, AG 2.90+1.5 m/s2

Βάρος 15.8kg

Μέγ. Ικανότητα κοπής στις 90°

- Τετράγωνο	115mm x 125mm
- Σχήματος L	135mm x 135mm
- Κυκλικό	125mm
Μέγ. Ικανότητα κοπής στις 45°
- Τετράγωνο	110mm x 102mm
- Σχήματος L	110mm x 110mm
- Κυκλικό	110mm

* Σε ορισμένες χώρες ο δίσκος κοπής δεν συμπεριλαμβάνεται.

Επίπεδο κραδασμών

Το επίπεδο εκπομπής κραδασμών που αναφέρεται στο παρόν εγχειρίδιο οδηγιών έχει μετρηθεί σύμφωνα με την τυποποιημένη δοκιμή που αναφέρεται στο EN 62841. Μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με άλλο και ως προκαταρκτική εκτίμηση της έκθεσης σε κραδασμούς κατά τη χρήση του εργαλείου για τις αναφερόμενες εφαρμογές

• η χρήση του εργαλείου σε άλλες εφαρμογές ή με άλλα ή κακοσυντηρημένα αξεσουάρ μπορεί να επηρεάσει σημαντικά το επίπεδο έκθεσης
- οι χρόνοι που το εργαλείο είναι απενεργοποιημένο ή λειτουργεί χωρίς να εκτελεί εργασία, μπορεί να μειώσουν σημαντικά το επίπεδο έκθεσης

Προστατευτείτε έναντι των επιδράσεων των κραδασμών συντηρώντας το εργαλείο και τα αξεσουάρ του, διατηρώντας τα χέρια σας ζεστά και οργανώνοντας τα σχήματα εργασίας σας.

Περιγραφή

Οι αριθμοί στο κείμενο αναφέρονται στα διαγράμματα στις σελίδες 2-5.

Eik. A.

1. Πάνω προφυλακτήρας ασφαλείας
2. Κινητός προφυλακτήρας ασφαλείας
3. Δίσκος κοπής (*δεν περιλαμβάνεται για όλα τα μοντέλα)
4. Εκτροπέας σπινθήρων
5. Σφιγκτήρας τεμαχίου εργασίας

Eik. B.

1. Λαβή
   7a. Διακόπτης On/Off
   7b Κουμπί ασφάλισης εκτός λειτουργίας
2. Κάλυμμα ψηκτρών άνθρακα
3. Κουμπί ασφάλισης άξονα
   10Α. Κοχλίας στοπ βάθους
   10B. Παξιμάδι στοπ βάθους
4. Πείρος ασφάλισης μεταφοράς
5. Πίσω σφιγκτήρας τεμαχίου εργασίας
6. Μπροστινός σφιγκτήρας τεμαχίου εργασίας
7. Μοχλός στοπ
8. Άξονας τεμαχίου εργασίας
9. Κλειδί αντικατάστασης δίσκου

Eik. C.

1. Δίσκος κοπής
2. Άξονας μηχανήματος
3. Μεγάλη εσωτερική ροδέλα
4. Μεγάλη εξωτερική ροδέλα
5. Μικρή ροδέλα
6. Κοχλίας του δίσκου

3. ΛΕΙΤΟΥΡΓΙΑ

Πριν αλλάξετε λεπίδες ή ρυθμίσετε το μηχάνημα, αφαιρέστε πρώτα το φις ρευματοληψίας από την πρίζα.

Αφαίρεση της ασφάλισης μεταφοράς Εικ. Β

Το μηχάνημα διαθέτει έναν πείρο ασφάλισης μεταφοράς (11) ο οποίος το διατηρεί σε χαμηλή θέση διευκολύνοντας τη μεταφορά και την αποθήκευση της συσκευής. Το κουμπί ασφάλισης εμποδίζει την κίνηση πάνω/κάτω του πριονιού. Και πρέπει να απενεργοποιείται πριν τη χρήση του πριονιού.

• Αφαιρέστε την ασφάλιση μεταφοράς πιέζοντας το μηχάνημα ελαφρά προς τα κάτω. Ενώ πιέζετε προς τα κάτω, μπορείτε να τραβήξετε έξω τον πείρο ασφάλισης μεταφοράς (11) χρησιμοποιώντας το άλλο χέρι.
• Αφού έχετε αφαιρέσει τον πείρο ασφάλισης μεταφοράς (11), το μηχάνημα μπορεί να μετακινείται ελεύθερα προς τα πάνω και κάτω.

Ενεργοποίηση της ασφάλισης μεταφοράς Εικ. Β

• Σπρώξτε το μηχάνημα κάτω ως την κατώτατη θέση του.
• Κατόπιν σπρώξτε τον πείρο ασφάλισης μεταφοράς (11) έως ότου εισέλθει στη θέση του.

Προσθήκη / αφαίρεση ενός δίσκου κοπής Εικ. Α, Β, Ζ.

Πάντα να αφαιρείτε το φις ρευματοληψίας πριν αλλάξετε δίσκους

Όταν αλλάζετε δίσκους πάντα να ελέγχετε τις σχετικές οδηγίες ασφαλείας

Αφαίρεση ενός δίσκου κοπής

• Πάρτε το κλειδί δίσκου (16) από τη βάση του μηχανήματος
• Η αφαίρεση του δίσκου είναι ευκολότερη όταν έχει μετακινηθεί προς τα πάνω το κινητό προστατευτικό ασφαλείας (2).
  • Πιέστε το κουμπί ασφάλισης άξονα (9) για να εμποδίσετε την κίνηση του άξονα του μηχανήματος.
• Κρατήστε πατημένο το κουμπί ασφάλισης άξονα (9).
  Τοποθετήστε το κλειδί (16) πάνω στον κοχλία του δίσκου και περιστρέψτε το ελαφρά έως ότου το κουμπί (9) έχει πιεστεί στη μέγιστη διαδρομή του και εμποδίζεται η περιστροφή του άξονα.
• Αφαιρέστε τον κοχλία (21), τη μικρή ροδέλα (20) και τη μεγάλη εξωτερική ροδέλα (19)
  • Κατόπιν αφαιρέστε το δίσκο κοπής (3)

Τοποθέτηση ενός δίσκου κοπής

• Σε περίπτωση που αυτό δεν έχει γίνει ακόμα, αφαιρέστε τον κοχλία (21) περιστρέφοντάς τον αριστερόστροφα και κατόπιν αφαιρέστε τη μικρή ροδέλα (20) και τη μεγάλη εξωτερική ροδέλα (19).
• Τοποθετήστε το δίσκο κοπής (3) πάνω στον άξονα του μηχανήματος.
• Πρώτα τοποθετήστε τη μεγάλη εξωτερική ροδέλα (19), κατόπιν τη μικρή ροδέλα (20) και μετά τον κοχλία στερέωσης (21) σύμφωνα με την Εικ. Κ, και σφίξτε τον κοχλία με το χέρι έως ότου αρχίσει να περιστρέφεται ο άξονας.
  • Πιέστε το κουμπί ασφάλισης άξονα (9) για να εμποδίσετε την κίνηση του άξονα του μηχανήματος.
• Κρατήστε πατημένο το κουμπί ασφάλισης άξονα (9).
  Τοποθετήστε το κλειδί (16) πάνω στον κοχλία του δίσκου και περιστρέψτε τον ελαφρά σε δεξιόστροφη φορά.
• Όταν η ασφάλιση άξονα εμποδίζει την περιστροφή, σφίξτε τον κοχλία του δίσκου χρησιμοποιώντας το κλειδί (16).
• Ελευθερώστε το κουμπί ασφάλισης άξονα και βεβαιωθείτε ότι δεν εμποδίζει πια την κίνηση του άξονα.

Κατόπιν ελέγξτε αν ο τροχός έχει τοποθετηθεί σωστά:

• Περιστρέψτε το δίσκο (3) λίγες στροφές με το χέρι για να ελέγξετε αν περιστρέφεται ελεύθερα και αν είναι καλά ευθυγραμμισμένος.
• Ενεργοποιήστε το μηχάνημα και αφήστε το να λειτουργήσει για τουλάχιστον 3 λεπτά.

Ο διακόπτης On/Off

Eik. B

Ο διακόπτης On/Off (7) ενεργοποιείται τραβώντας με το χέρι το διακόπτη σκανδάλης. Απενεργοποιείται όταν ελευθερώνετε πάλι το διακόπτη σκανδάλης.

Ο σφιγκτήρας τεμαχίου εργασίας (5)

Eik. A & B & D

• Τοποθετήστε το τεμάχιο εργασίας ανάμεσα στον μπροστινό σφιγκτήρα (13) και στον πίσω σφιγκτήρα (12).
• Ανυψώστε το στοπ (14) όπως δείχνει η Εικ. Κ και περιστρέψτε τη λαβή βίδας (15) προς τα εμπρός έως ότου ο μπροστινός σφιγκτήρας (13) έρθει σε επαφή με το τεμάχιο εργασίας.
• Κατόπιν μετακινήστε το στοπ (14) προς τα κάτω (για να ασφαλίσετε τον άξονα) και στερεώστε με ασφάλεια το τεμάχιο εργασίας περιστρέφοντας τη λαβή βίδας (15).

Κοπή υπό γωνίες

Eik. E

Το μηχάνημα επιτρέπει την κοπή υπό γωνίες 0 μοιρών έως 45 μοιρών με ρύθμιση του πίσω σφιγκτήρα (12).

• Λασκάρετε τους 2 κοχλίες Άλεν 2 M10 (22 & 23) που συγκρατούν τον πίσω σφιγκτήρα (12) έως ότου η μέγγενη μπορεί να μετακινηθεί.
- Κατόπιν ρυθμίστε τον πίσω σφιγκτήρα (12) στη σωστή γωνία και σφίξτε πάλι και τους δύο κοχλίες (22 & 23).

Μετακίνηση της πίσω μέγγενης (για κοπή μεγαλύτερων τεμαχίων εργασίας), Εικ. Τ

Η μέγγενη επιτρέπει μέγιστο μέγεθος τεμαχίου εργασίας 160 mm κατά την αποστολή της από το εργοστάσιο. Η μέγγενη μπορεί να ρυθμιστεί προς τα πίσω για να επιτρέπει τη χρήση με τεμάχια εργασίας μεγέθους έως 195 mm όπως φαίνεται στη δεξιά εικόνα (Εικ. F).

• Λασκάρετε τελείως τους 2 κοχλίες M10 εξαγωνικής κεφαλής (22 & 23) στον πίσω σφιγκτήρα (12).

- Μετακινήστε το σφιγκτήρα (12) προς τα πίσω και στερεώστε τους κοχλίες (22 & 23) πάλι προς τις πίσω οπές σύνδεσης.

Ρύθμιση του στοπ βάθους:

Eik. B

Το μηχάνημα είναι έξοπλισμένο με κοχλία στοττ βάθους - με αυτόν τον κοχλία μπορεί να ρυθμιστεί το μέγιστο βάθος κοπής.

• Αν χρειάζεται να ρυθμιστεί το μέγιστο βάθος κοπής, λασκάρετε το κάτω παξιμάδι (10Β) και κατόπιν προσαρμόστε τη ρύθμιση βάθους περιστρέφοντας τον πάνω κοχλία (10Α) στις επιθυμητές θέσεις.
• Κατόπιν σφίξτε πάλι το κάτω παξιμάδι (10Β).

Διαδικασία κοπής:

Για να κόψετε το υλικό, πάντα τηρείτε την παρακάτω διαδικασία:

• Βεβαιωθείτε ότι το τεμάχιο εργασίας είναι συσφιγμένο και υποστηρίζεται καλά, πριν θέσετε σε λειτουργία το μηχάνημα.
• Θέστε σε λειτουργία το μηχάνημα στην πάνω θέση και αφήστε το να λειτουργήσει για λίγο έως ότου επιτύχει τη μέγ. ταχύτητά του.
• Βεβαιωθείτε ότι η λεπίδα περιστρέφεται ελεύθερα χωρίς κραδασμούς.
• Προσεκτικά μετακινήστε το μηχάνημα προς τα κάτω έως ότου έρθει σε επαφή με το υλικό.
• Συνεχίστε να ωθείτε τη λαβή με μικρή δύναμη, διασφαλίζοντας ταυτόχρονα ότι δεν μειώνεται η ταχύτητα της λεπίδας.
• Μετά την κοπή, ελευθερώστε το διακόπτη οη/ off και μετακινήστε το μηχάνημα προσεκτικά πάνω.
• Αφαιρέστε το τεμάχιο εργασίας μόνον όταν έχει σταματήσει τελείως να κινείται ο δίσκος κοπής.

Μην εφαρμόζετε υπερβολική δύναμη στη λαβή κατά την κοπή, η λεπίδα και το μηχάνημα θα φθαρούν ταχύτερα ενώ δεν επιτυγχάνεται ταχύτερη κοπή.

'Ελεγχος και αντικατάσταση των ψηκτρών άνθρακα

Το μοτέρ έχει 2 ψήκτρες άνθρακα οι οποίες φθείρονται κατά τη χρήση. Είναι σημαντικό να ελέγχετε την κατάσταση των ψηκτρών άνθρακα - μια φθαρμένη ψήκτρα άνθρακα μπορεί να προκαλέσει κακή απόδοση και ζημιά στο μοτέρ.

Αφαίρεση των ψηκτρών άνθρακα Εικ. Β.

• Βεβαιωθείτε ότι το φις ρευματοληψίας έχει αφαιρεθεί από την πρίζα.
  • Αφαιρέστε το κάλυμμα ψηκτρών άνθρακα (8).
• Αφαιρέστε τις ψήκτρες άνθρακα τραβώντας προσεκτικά το ελατήριο.
• Ελέγξτε τη φθορά στο τμήμα άνθρακα - αν έχει απομείνει μήκος μικρότερο από 6 mm στην ψήκτρα άνθρακα, η ψήκτρα είναι φθαρμένη και πρέπει να αντικατασταθεί άμεσα.
• Επαναλάβετε τη διαδικασία στην άλλη πλευρά.

Επανατοποθέτηση των ψηκτρών άνθρακα Εικ. Β.

• Βεβαιωθείτε ότι το φις ρευματοληψίας έχει αφαιρεθεί από την πρίζα.
• Εισάγετε τις ψήκτρες άνθρακα και ωθήστε το ελατήριο πάλι στη θέση του.
• Τοποθετήστε το κάλυμμα ψηκτρών άνθρακα (8) ενώ κρατάτε το ελατήριο πιεσμένο και περιστρέψτε το κάλυμμα δεξιόστροφα.
• Αφού επανατοποθετήσετε και τις δύο ψήκτρες άνθρακα, ελέγξτε αν το μηχάνημα λειτουργεί ομαλά χωρίς να παράγει σπινθήρες.

Πάντα να αντικαθιστάτε και τις δύο ψήκτρες άνθρακα.

4. ΣΥΝΤΗΡΗΣΗ

Πριν τον καθαρισμό και τη συντήρηση, πάντα να απενεργοποιείτε το μηχάνημα και να αφαιρείτε το φις ρευματοληψίας από την πρίζα.

Καθαρίζετε τα περιβλήματα του μηχανήματος τακτικά με ένα μαλακό πανί, κατά προτίμηση μετά από κάθε χρήση. Να βεβαιώνεστε ότι τα ανοίγματα αερισμού είναι ελεύθερα από σκόνη και ακαθαρσίες. Αφαιρείτε κάθε επίμονη ακαθαρσία με τη χρήση ενός μαλακού πανιού που το έχετε υγράνει με σαπωνοδιάλυμα. Μη χρησιμοποιείτε οποιονδήποτε διαλύτη όπως βενζίνη, οινόπνευμα, αμμωνία κλπ. Τα χημικά αυτού του είδους θα προξενήσουν ζημιά στα συνθετικά εξαρτήματα.

ΕΓΓΥΗΣΗ

Μπορείτε να βρείτε τις προϋποθέσεις της εγγύησης στη χωριστή εσώκλειστη κάρτα εγγύησης.

ПЕРІВАЛЛОН

Ο ηλεκτρικός ή ηλεκτρονικός εξοπλισμός που παρουσιάζει βλάβη ή έχει φθάσει στο τέλος της ωφέλιμης ζωής του πρέπει να παραδίδεται στις κατάλληλες τοποθεσίες ανακύκλωσης.

Μόνο για χώρες ΕΚ

Μην απορρίπτετε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα. Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕU περί αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού και την εφαρμογή του στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία που δεν μπορούν να χρησιμοποιηθούν πλέον πρέπει να συλλέγονται ξεχωριστά και να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον.

Το προϊόν και το εγχειρίδιο χρήστη υπόκεινται σε αλλαγή. Οι προδιαγραφές μπορεί να αλλάξουν χωρίς άλλη ειδοποίηση.

(EL) Δηλώνουμε υπεύθυνα ότι το πραϊόν αυτό συμφωνεί και τηρεί τους παρακάτω κανονισμούς και τρότυπα: συμμοφώνεται με την Οδηγία 2011/65/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 8ης Ιουνίου 2011 για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό.
