BRUGSANVISNING COM1007P Ferm

Læs de vedlagte sikkerhedsadvarsler, de yderligere sikkerhedsadvarsler og vejledningen. Hvis sikkerheds- advarslerne og vejledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. Gem sikkerhedsadvarslerne og vejledningen til fremtidig brug. Følgende symboler anvendes i brugervejledningen eller på produktet: Læs brugervejledningen. Angiver risiko for personskade, dødsfald eller beskadigelse af værktøjet i tilfælde af manglende overholdelse af anvisningerne i denne vejledning. Risiko for elektrisk stød Tag øjeblikkeligt netstikket ud af stikkontakten, hvis netkablet bliver beskadiget, samt under rengøring og vedligeholdelse. Kun til indendørs brug. Klasse II-maskine – Dobbeltisoleret – Du har ikke brug for et jordstik. Bær altid øjenværn!51

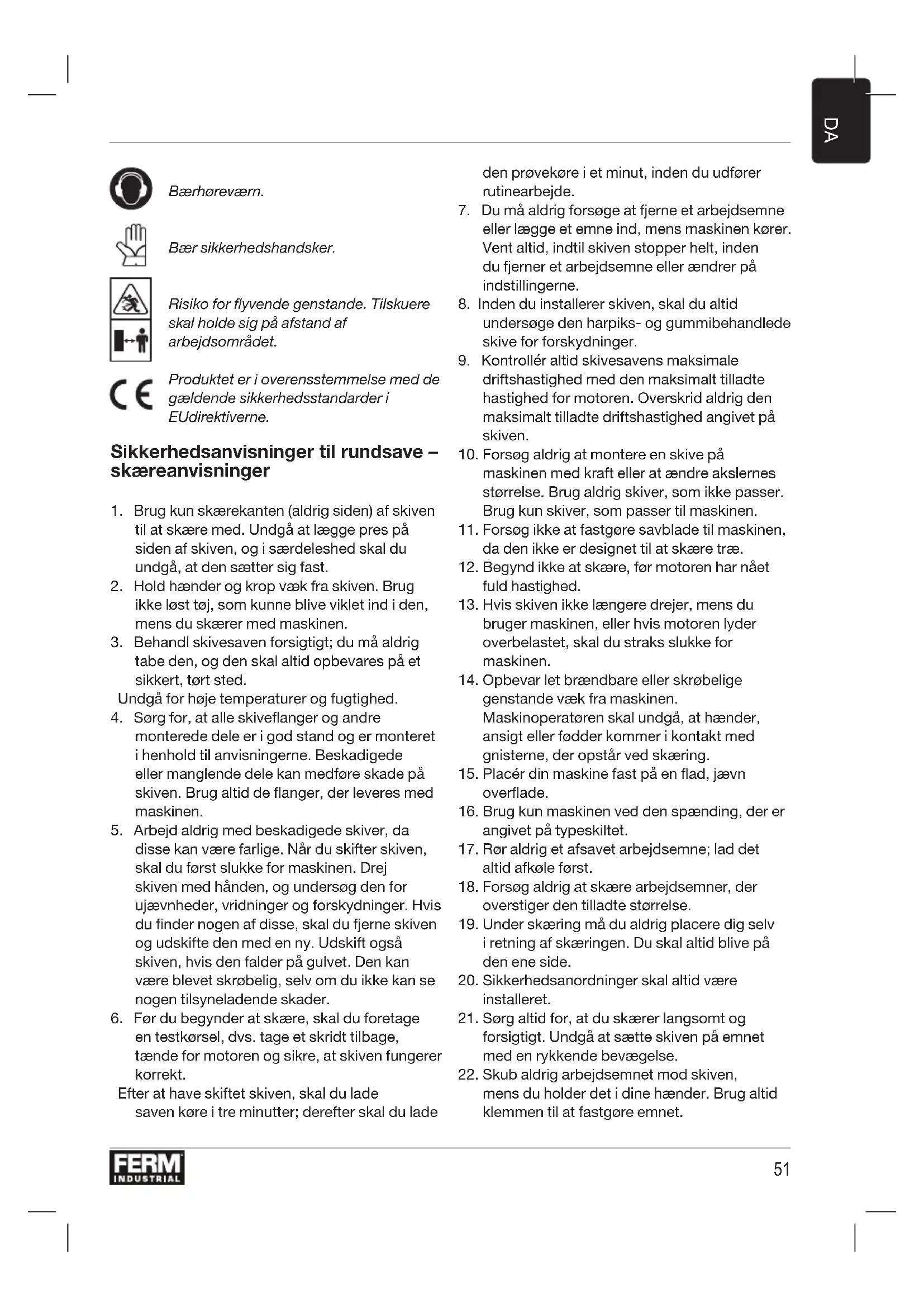

Bær høreværn. Bær sikkerhedshandsker. Risiko for flyvende genstande. Tilskuere skal holde sig på afstand af arbejdsområdet. Produktet er i overensstemmelse med de gældende sikkerhedsstandarder i EUdirektiverne. Sikkerhedsanvisninger til rundsave – skæreanvisninger

1. Brug kun skærekanten (aldrig siden) af skiven

til at skære med. Undgå at lægge pres på siden af skiven, og i særdeleshed skal du undgå, at den sætter sig fast.

2. Hold hænder og krop væk fra skiven. Brug

ikke løst tøj, som kunne blive viklet ind i den, mens du skærer med maskinen.

3. Behandl skivesaven forsigtigt; du må aldrig

tabe den, og den skal altid opbevares på et sikkert, tørt sted. Undgå for høje temperaturer og fugtighed.

4. Sørg for, at alle skiveflanger og andre

monterede dele er i god stand og er monteret i henhold til anvisningerne. Beskadigede eller manglende dele kan medføre skade på skiven. Brug altid de flanger, der leveres med maskinen.

5. Arbejd aldrig med beskadigede skiver, da

disse kan være farlige. Når du skifter skiven, skal du først slukke for maskinen. Drej skiven med hånden, og undersøg den for ujævnheder, vridninger og forskydninger. Hvis du finder nogen af disse, skal du fjerne skiven og udskifte den med en ny. Udskift også skiven, hvis den falder på gulvet. Den kan være blevet skrøbelig, selv om du ikke kan se nogen tilsyneladende skader.

6. Før du begynder at skære, skal du foretage

en testkørsel, dvs. tage et skridt tilbage, tænde for motoren og sikre, at skiven fungerer korrekt. Efter at have skiftet skiven, skal du lade saven køre i tre minutter; derefter skal du lade den prøvekøre i et minut, inden du udfører rutinearbejde.

7. Du må aldrig forsøge at fjerne et arbejdsemne

eller lægge et emne ind, mens maskinen kører. Vent altid, indtil skiven stopper helt, inden du fjerner et arbejdsemne eller ændrer på indstillingerne.

8. Inden du installerer skiven, skal du altid

undersøge den harpiks- og gummibehandlede skive for forskydninger.

9. Kontrollér altid skivesavens maksimale

driftshastighed med den maksimalt tilladte hastighed for motoren. Overskrid aldrig den maksimalt tilladte driftshastighed angivet på skiven.

10. Forsøg aldrig at montere en skive på

maskinen med kraft eller at ændre akslernes størrelse. Brug aldrig skiver, som ikke passer. Brug kun skiver, som passer til maskinen.

11. Forsøg ikke at fastgøre savblade til maskinen,

da den ikke er designet til at skære træ.

12. Begynd ikke at skære, før motoren har nået

13. Hvis skiven ikke længere drejer, mens du

bruger maskinen, eller hvis motoren lyder overbelastet, skal du straks slukke for maskinen.

14. Opbevar let brændbare eller skrøbelige

genstande væk fra maskinen. Maskinoperatøren skal undgå, at hænder, ansigt eller fødder kommer i kontakt med gnisterne, der opstår ved skæring.

15. Placér din maskine fast på en flad, jævn

16. Brug kun maskinen ved den spænding, der er

angivet på typeskiltet.

17. Rør aldrig et afsavet arbejdsemne; lad det

18. Forsøg aldrig at skære arbejdsemner, der

overstiger den tilladte størrelse.

19. Under skæring må du aldrig placere dig selv

i retning af skæringen. Du skal altid blive på den ene side.

20. Sikkerhedsanordninger skal altid være

21. Sørg altid for, at du skærer langsomt og

forsigtigt. Undgå at sætte skiven på emnet med en rykkende bevægelse.

22. Skub aldrig arbejdsemnet mod skiven,

mens du holder det i dine hænder. Brug altid klemmen til at fastgøre emnet.52

23. Hold hænderne væk fra skæreskiven. Skær

aldrig arbejdsemner, hvor der er behov for manuel støtte tættere end 15 cm fra den roterende skive.

24. Sørg for, at arbejdsemnet er korrekt støttet

25. Brug aldrig skærevæsker. Disse væsker kan

antændes eller forårsage elektrisk stød

26. Skær ikke støbejernsmaterialer

27. Skær ikke plast, træ eller syntetiske materialer

28. Skær ikke magnesium

Elektrisk sikkerhed Ved anvendelse af elektriske mas kiner skal man altid følge de lokalt gældende sikkerhedsforskrifter i forbindelse med brandfare, fare for elektrisk stød og legemensbeskadigelse. Læs udover de nedenstående instruktioner også sikkerhedsforskrifterne i den separat vedlagte sikkerhedsfolder. Bevar instruktionerne godt! Kontroller altid om netspændingen svarer til værdien på typeskiltet. Klasse II maskine – Dobbelt isolering – Du behøver ingen jordforbindelsestik. Udskiftning af ledninger eller stik Hvis netledningen er blevet beskadiget, skal den udskiftes med en speciel netledning, som kan fås via fabrikanten eller fabrikantens kundeservice. Gamle ledninger og stik skal kasseres, når de er blevet udskiftet med nye. Det er farligt at sætte stikket på en løs ledning i en stikkontakt. Ved brug af forlængerledninger Brug udelukkende godkendte forlæn gerledninger, der er beregnede til maskinens effekt. Lederne skal have et gennemsnit på mindst 1.5 mm2. Hvis forlængerledningen sidder på en tromle, rulles ledningen helt af.

2. MASKINOPLYSNINGER

Tilsigtet brug Rundsaven er designet til at skære stålmaterialer i forskellige former. Tekniske specifikationer Netspænding 220V-240V~ Netfrekvens 50/60Hz Indgangseffekt 2.300 W Nominel hastighed 4300/min Savklinge* Ø 355mm x Ø 25.4mm Lydtryk L

• For nogle lande er skæreskiven ikke inkluderet. Vibrationsniveau Det vibrationsniveau, der er anført bag på denne betjeningsvejledning er målt i henhold til den standardiserede test som anført i EN 62841; den kan benyttes til at sammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål - anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt - de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre Beskrivelse Tallene i teksten henviser til diagrammerne på side 2-5. Fig. A.

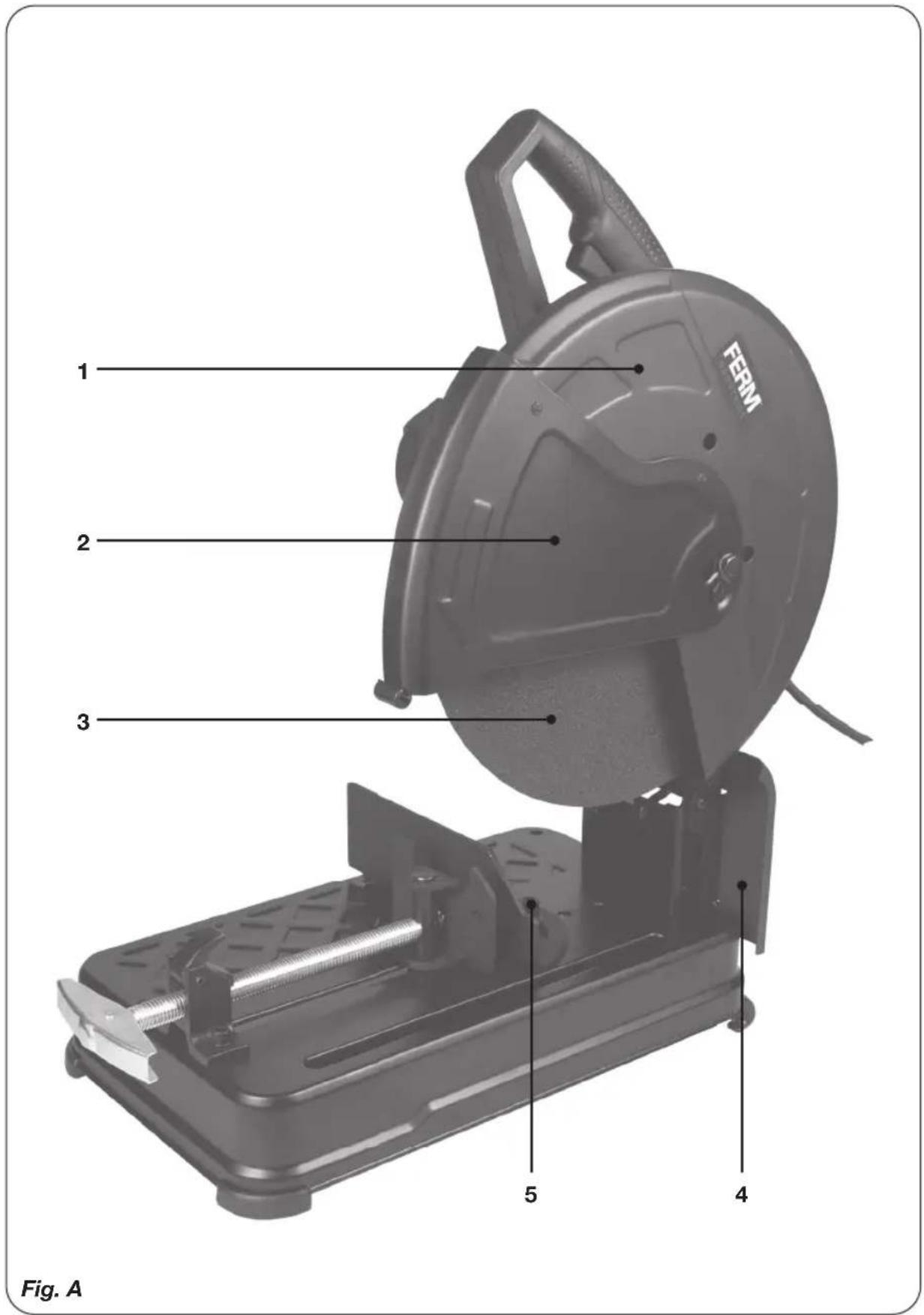

1. Øverste sikkerhedsskærm

2. Bevægelig sikkerhedsskærm

3. Skæreskive (*findes ikke til alle modeller)

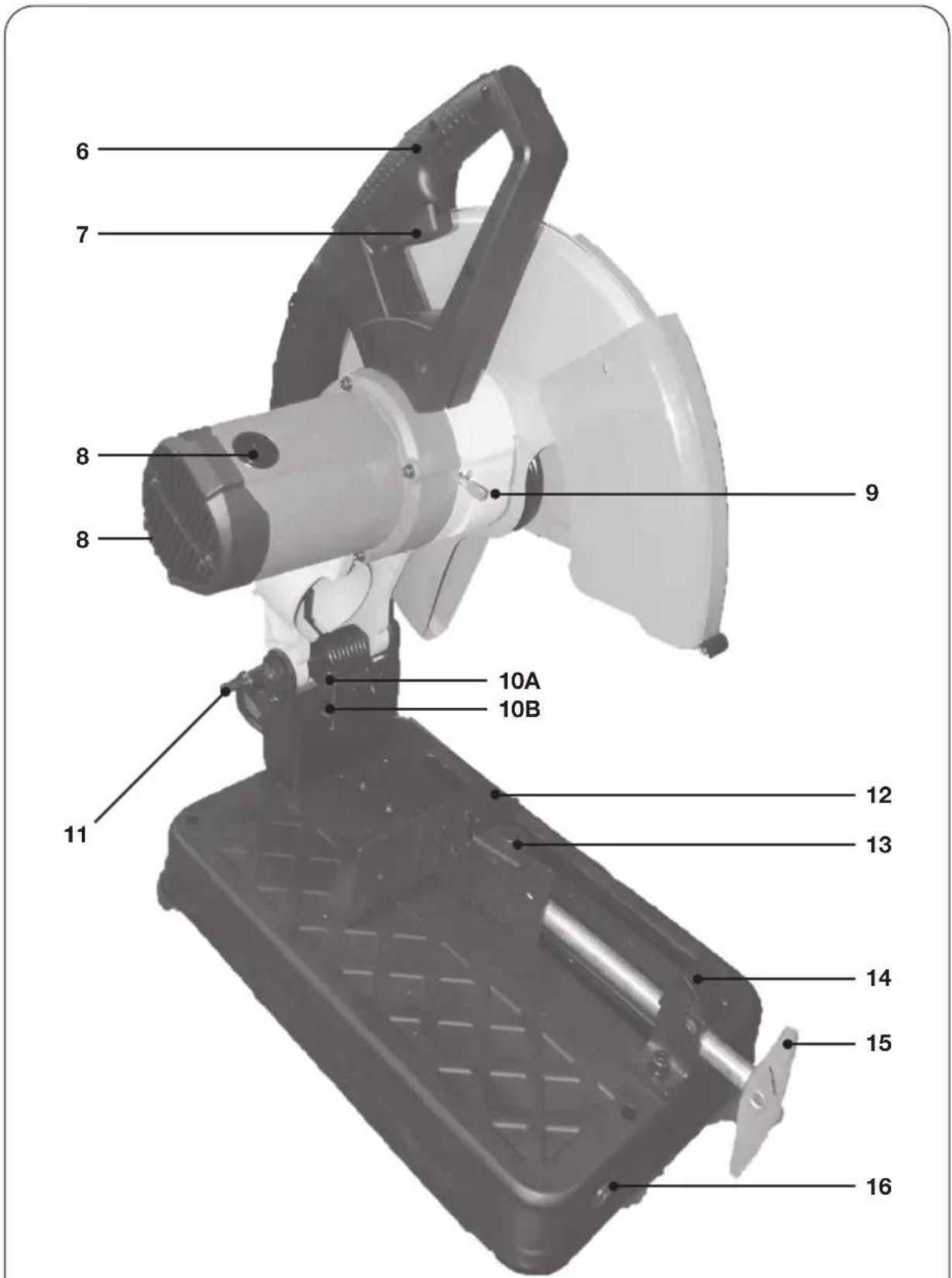

7a. Tænd/sluk-kontakt 7b Låseknap

8. Kulbørstens dæksel53

16. Skiveudskiftningsnøgle

18. Stor indvendig skive

19. Stor udvendig skive

Inden du skifter blade eller justerer maskinen, skal du først fjerne strømstikket fra kontakten. Sådan fjernes transportlåsen Fig. B Maskinen har en transportlåsestift (11), som holder dens position lav og gør det nemt at transportere enheden og opbevare den. Låseknappen blokerer savens op/ned- bevægelse. Og skal deaktiveres, før saven tages i brug.

• Fjern transportlåsen ved at trykke lidt ned. Mens du trykker ned, kan transportlåsestiften (11) trækkes ud med den anden hånd.

• Efter at stiften (11) er trukket ud, kan maskinen frit bevæge sig op og ned. Sådan aktiveres transportlåsen Fig.B

• Tryk maskinen ned til dens laveste position.

• Skub derefter transportlåsestiften (11), indtil den glider på plads. Sådan tilføjes/fjernes en skæreskive Fig. A, B, C. Tag altid stikket ud, inden du skifter skiver Når du skifter skiver, skal du altid tjekke de relaterede sikkerhedsinstruktioner Sådan fjernes en skæreskive

• Tag skiftenøglen (16) fra maskinstativet

• Det er nemmere at fjerne skiven, når den bevægelige sikkerhedsafskærmning (2) er flyttet op.

• Tryk på spindellåseknappen (9) for at blokere bevægelsen af maskinens spindel.

• Hold spindellåseknappen nede (9). Sæt skiftenøglen (16) på skivebolten og drej den lidt, indtil knappen (9) er trykket ind til det maksimale, og spindelrotationen er blokeret.

• Fjern bolten (21), den lille spændeskive (20), den store ydre spændeskive (19)

• Fjern derefter skæreskiven (3) Sådan monteres en skæreskive

• Hvis dette endnu ikke er blevet gjort, skal du fjerne bolten (21) ved at dreje den mod uret og derefter fjerne derefter den lille spændeskive (20) og den store ydre spændeskive (19).

• Placér skæreskiven (3) på maskinens spindel.

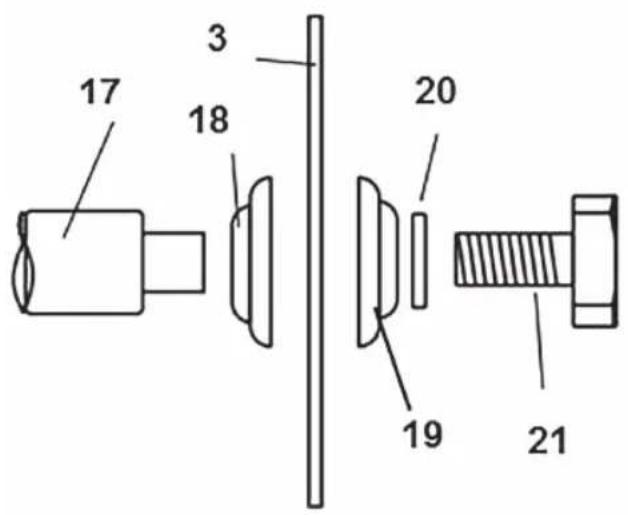

• Sæt først den store ydre spændeskive (19) på, så den lille spændeskive (20) og derefter fastgørelsesbolten (21) i henhold til fig. C, og stram den med hånden, indtil spindlen begynder at rotere.

• Tryk på spindellåseknappen (9) for at blokere bevægelsen af maskinens spindel.

• Hold spindellåseknappen nede (9). Sæt skiftenøglen (16) på skivebolten, og drej den lidt i retning med uret.

• Når spindelåsen blokerer rotationen, skal skivebolten skrues fast ved hjælp af skiftenøglen (16).

• Løsn spindellåseknappen og sørg for, at spindel- åseknappen ikke længere blokerer spindlen. Kontrollér derefter, om hjulet er monteret korrekt:

• Drej skiven (3) nogle få runder med hånden for at kontrollere, om den drejer frit, og om den er justeret korrekt.

• Tænd for maskinen, og lad maskinen køre i mindst 3 minutter.54

Tænd/sluk-kontakten Fig. B Tænd/sluk-kontakten (7) aktiveres ved manuelt at trække i omskiftertrykkeren. Man slår den fra igen ved at slippe trykkeren. Arbejdsemneklemmen (5) Fig. A & B & D

• Placér emnematerialet mellem forklemmen (13) og bagklemmen (12).

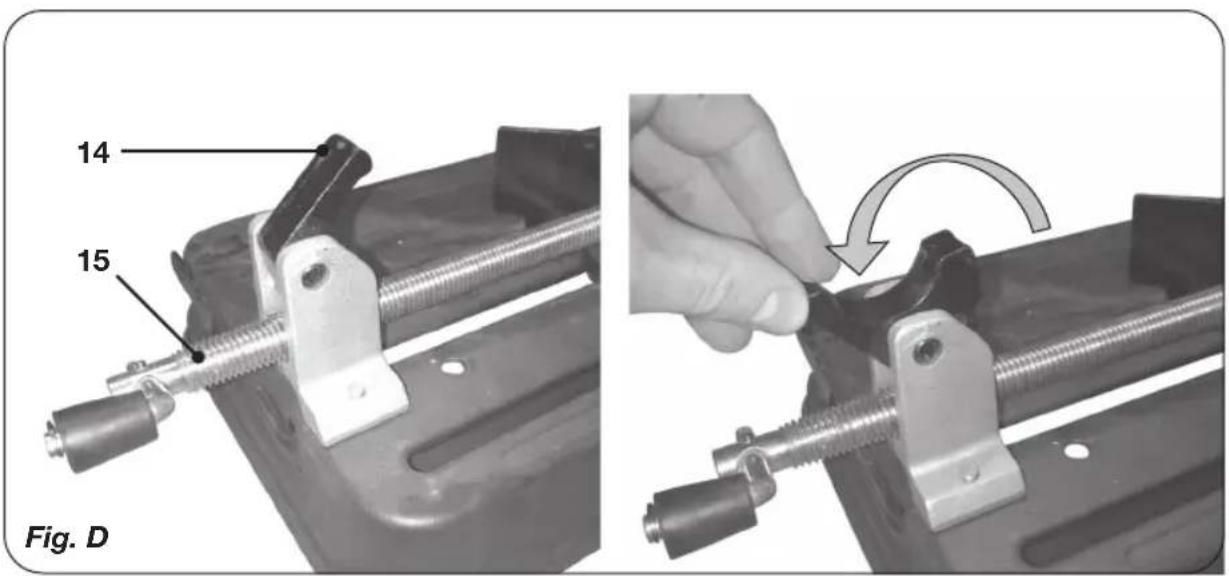

• Løft stopperen (14) som vist i fig. D, og drej skruehåndtaget (15) fremad, indtil forklemmen (13) rører arbejdsemnet.

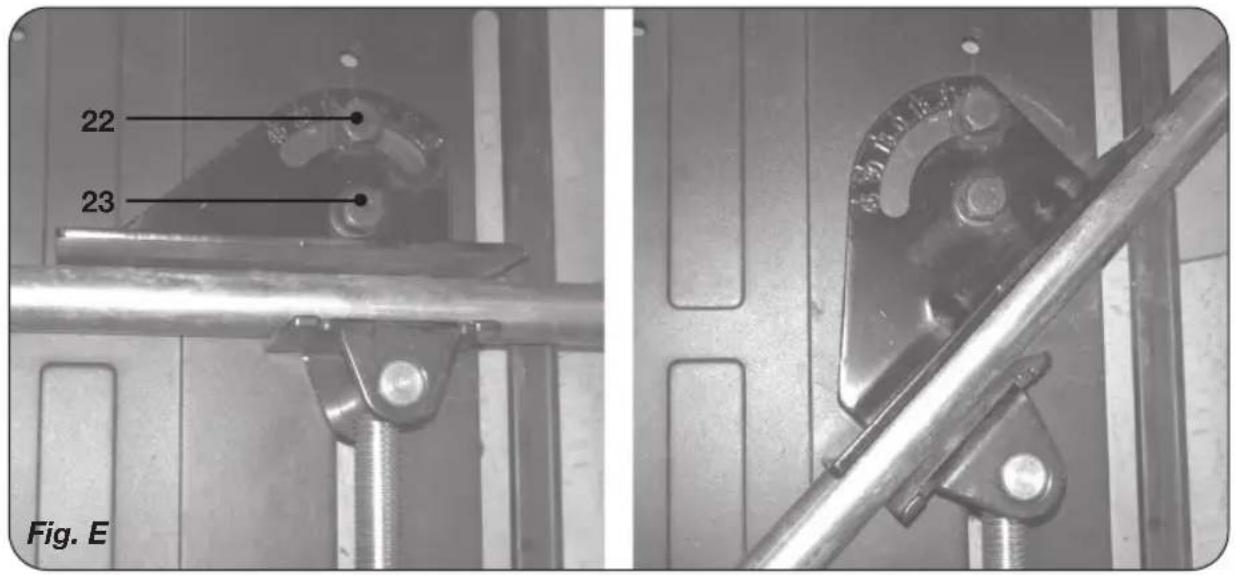

• Ryk derefter stopperen (14) ned (for at låse spindlen), og fastgør arbejdsemnet korrekt ved at dreje skruehåndtaget (15). Skæring i vinkler Fig. E Maskinen tillader skæring i vinkler fra 00 til 450 ved at justere bagklemmen (12).

• Løsn de 2 M10 sekskantstikhovedbolte (22 og 23), som holder bagklemmen (12), indtil skruestikket kan bevæge sig.

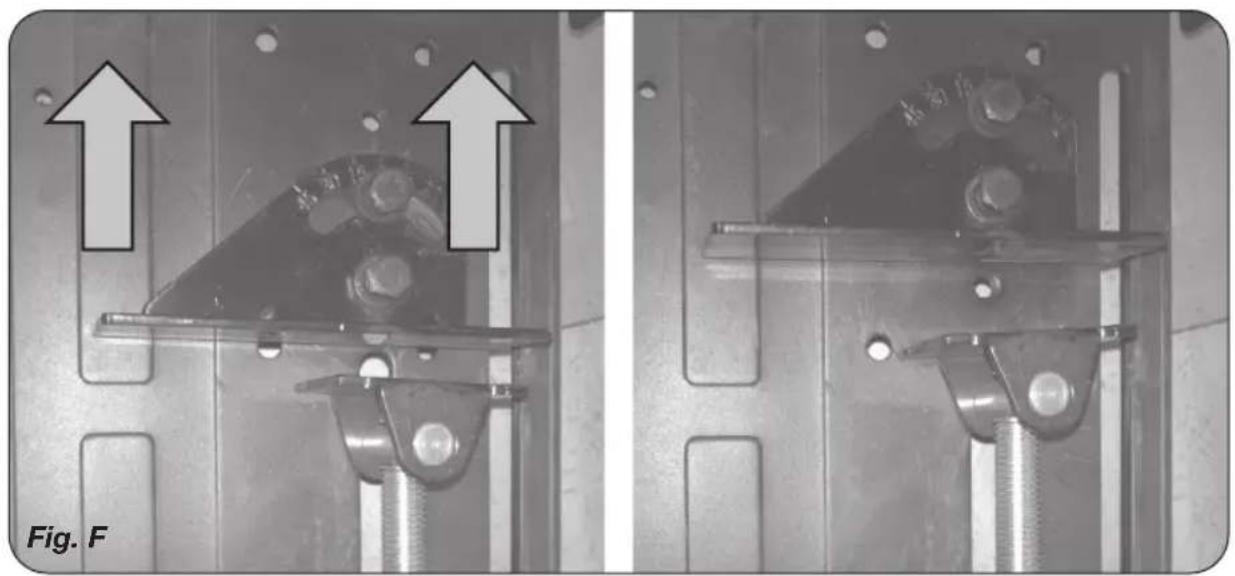

• Sæt derefter bagklemmen (12) i den korrekte vinkel, og stram begge bolte (22 og 23) igen. Sådan bevæges bagerste skruestik (for at skære større arbejdsstykker) Fig. F Skruestikket tillader arbejdsemner på maks. 160 mm, når de sendes fra fabrikken. Skruestikket kan justeres bagtil for at tillade en arbejdsemnestørrelse på 195 mm som vist på højre billede (fig. F).

• Løsn de 2 M10-sekskantbolte (22 og 23) på bagklemmen (12) fuldstændigt.

• Flyt klemmen (12) bagud, og fastgør skruerne (22 og 23) til de bageste forbindelseshuller igen. Justering af dybdestop: Fig.B Maskinen er udstyret med en bolt til dybdestop; med denne bolt kan den maksimale skæredybde justeres.

• Hvis skæredybden skal justeres, skal du løsne nederste møtrik (10B) og justere dybdeindstillingen ved at dreje den øverste bolt (10A) til de ønskede positioner.

• Fastgør derefter den nederste møtrik (10B) igen. Skæreprocedure: For at skære materiale skal du altid følge følgende procedure:

• Sørg for, at emnet er sat fast og støttet godt, inden maskinen startes.

• Start maskinen i øverste position; lad den løbe i et stykke tid, indtil den når maksimal fart.

• Sørg for, at bladet drejer frit uden vibration.

• Flyt forsigtigt maskinen nedad, indtil den berører materialet.

• Hold fortsat håndtaget med lidt kraft; sørg for, at bladhastigheden ikke falder.

• Slip tænd/sluk-kontakten efter skæring, og flyt forsigtigt maskinen op.

• Fjern kun arbejdsemnet, når skæreskiven er stoppet helt. Påfør ikke for meget kraft mod håndtaget, når du skærer. Bladet og maskinen slides hurtigere, og det resulterer ikke i hurtigere skæring. Inspektion og udskiftning af kulbørsterne Motoren har 2 kulbørster, som slides under brug. Det er vigtigt at kontrollere kulbørsternes status, da en slidt kulbørste kan resultere i dårlig ydeevne og motorskade. Fjernelse af kulbørster Fig B.

• Sørg for, at netstikket er taget ud af stikkontakten.

• Fjern kulbørstens dæksel (8).

• Fjern kulbørsterne ved forsigtigt at trække i fjederen.

• Kontrollér for slid på børsteblokken. Når der er mindre end 6 mm tilbage, er kulbørsten slidt og skal udskiftes med det samme.

• Gentag på den anden side. Isætning af kulbørster igen Fig B.

• Sørg for, at netstikket er taget ud af stikkontakten.

• Isæt kulbørsterne, og skub fjederen tilbage på plads.

• Sæt kulbørstens dæksel på (8), mens fjederen holdes nede, og drej dækslet med uret.

• Efter begge kulbørster er blevet geninstalleret, bør du teste, om maskinen kører problemfrit uden gnister.55

Udskift altid begge kulbørster.

Før rengøring og vedligeholdelse skal du altid slukke for maskinen og trække netstikket ud af kontakten. Rengør maskinbeklædningerne regelmæssigt med en blød klud, helst efter hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbningerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke opløsningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske komponenter. GARANTI Garantibetingelserne findes på det garantikort, der er vedlagt separat. MILJØ Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres på en passende genbrugsstation. Kun for lande i EU Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifølge EU-direktiv 2012/19/ EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i den nationale lovgivning skal maskinværktøjer, der ikke længere anvendes, afleveres separat og bortskaffes på en miljøvenlig måde. Produktet og brugervejledningen er genstand for ændringer. Specifikationer kan ændres uden yderligere varsel. Rozbrušovací pilá 2300W - 355mm COM1007P Děkujeme vám za zakoupení tohoto výrobku značky Ferm. Nyní máte k dispozici vynikající výrobek dodávaný jedním z hlavních evropských dodavatelů. Všechny výrobky dodávané společností Ferm jsou vyráběny podle požadavků nejnáročnějších norem týkajících se výkonu a bezpečnosti. Jako součást naší firemní filozofie poskytujeme také vynikající zákaznický servis, který je podporován naší komplexní zárukou. Doufáme, že vám náš výrobek bude řádně sloužit mnoho let.
