MANUAL DE USUARIO COM1007P Ferm

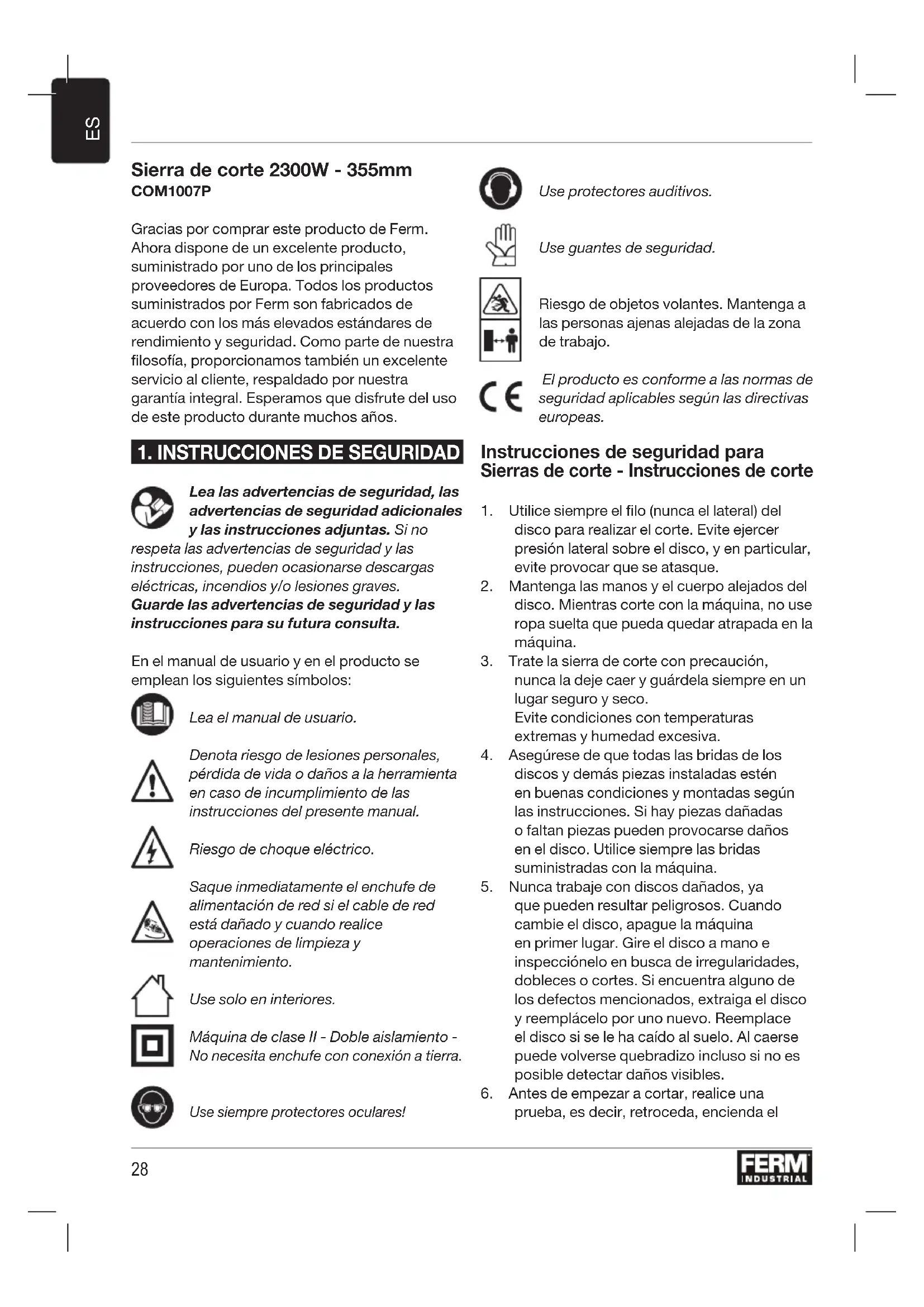

Sierra de corte 2300W - 355mm COM1007P Gracias por comprar este producto de Ferm. Ahora dispone de un excelente producto, suministrado por uno de los principales proveedores de Europa. Todos los productos suministrados por Ferm son fabricados de acuerdo con los más elevados estándares de rendimiento y seguridad. Como parte de nuestra filosofía, proporcionamos también un excelente servicio al cliente, respaldado por nuestra garantía integral. Esperamos que disfrute del uso de este producto durante muchos años.

1. INSTRUCCIONES DE SEGURIDAD

Lea las advertencias de seguridad, las advertencias de seguridad adicionales y las instrucciones adjuntas. Si no respeta las advertencias de seguridad y las instrucciones, pueden ocasionarse descargas eléctricas, incendios y/o lesiones graves. Guarde las advertencias de seguridad y las instrucciones para su futura consulta. En el manual de usuario y en el producto se emplean los siguientes símbolos: Lea el manual de usuario. Denota riesgo de lesiones personales, pérdida de vida o daños a la herramienta en caso de incumplimiento de las instrucciones del presente manual. Riesgo de choque eléctrico. Saque inmediatamente el enchufe de alimentación de red si el cable de red está dañado y cuando realice operaciones de limpieza y mantenimiento. Use solo en interiores. Máquina de clase II - Doble aislamiento - No necesita enchufe con conexión a tierra. Use siempre protectores oculares! Use protectores auditivos. Use guantes de seguridad. Riesgo de objetos volantes. Mantenga a las personas ajenas alejadas de la zona de trabajo. El producto es conforme a las normas de seguridad aplicables según las directivas europeas. Instrucciones de seguridad para Sierras de corte - Instrucciones de corte

1. Utilice siempre el filo (nunca el lateral) del

disco para realizar el corte. Evite ejercer presión lateral sobre el disco, y en particular, evite provocar que se atasque.

2. Mantenga las manos y el cuerpo alejados del

disco. Mientras corte con la máquina, no use ropa suelta que pueda quedar atrapada en la máquina.

3. Trate la sierra de corte con precaución,

nunca la deje caer y guárdela siempre en un lugar seguro y seco. Evite condiciones con temperaturas extremas y humedad excesiva.

4. Asegúrese de que todas las bridas de los

discos y demás piezas instaladas estén en buenas condiciones y montadas según las instrucciones. Si hay piezas dañadas o faltan piezas pueden provocarse daños en el disco. Utilice siempre las bridas suministradas con la máquina.

5. Nunca trabaje con discos dañados, ya

que pueden resultar peligrosos. Cuando cambie el disco, apague la máquina en primer lugar. Gire el disco a mano e inspecciónelo en busca de irregularidades, dobleces o cortes. Si encuentra alguno de los defectos mencionados, extraiga el disco y reemplácelo por uno nuevo. Reemplace el disco si se le ha caído al suelo. Al caerse puede volverse quebradizo incluso si no es posible detectar daños visibles.

6. Antes de empezar a cortar, realice una

prueba, es decir, retroceda, encienda el29

motor y asegúrese de que el disco funciona correctamente. Después de cambiar el disco, deje funcionar la sierra durante tres minutos; una vez transcurrido este tiempo y antes de realizar cualquier tarea rutinaria, déjela funcionar en modo prueba durante un minuto.

7. Nunca trate de retirar o sujetar una pieza

de trabajo en la máquina con la sierra en funcionamiento. Espere siempre hasta que el disco pare de dar vueltas totalmente antes de retirar cualquier pieza de trabajo o de cambiar la configuración.

8. Antes de instalar el disco, inspeccione

siempre la resina y el disco tratado con caucho para cortar.

9. Compruebe siempre la velocidad máxima de

funcionamiento de la sierra de corte con la velocidad máxima permitida del motor. Nunca exceda la velocidad de funcionamiento máxima permitida indicada en el disco.

10. Nunca trate de montar un disco en la

máquina a la fuerza ni modifique el tamaño de los ejes. Nunca utilice discos que no encajen suavemente en la máquina. Utilice únicamente discos válidos para la máquina.

11. No intente colocar hojas de la sierra en la

máquina, puesto que no está diseñada para cortar madera.

12. No comience a cortar hasta que el motor

haya alcanzado la velocidad máxima.

13. Si durante el funcionamiento de la máquina

el disco dejase de girar o el motor suena sobrecargado, apague la máquina inmediatamente.

14. Mantenga los objetos altamente inflamables

o frágiles alejados de la máquina. El usuario de la máquina debe evitar que sus manos, su cara o sus pies entren en contacto con las chispas que provoca el corte.

15. Coloque la máquina de forma estable sobre

una superficie plana y uniforme.

16. Utilice la máquina únicamente con el voltaje

indicado en la placa de características.

17. Nunca toque una pieza de trabajo que acaba

de cortar, primero espere a que enfríe.

18. Nunca intente cortar piezas que excedan el

19. Durante el corte, nunca se coloque en la

dirección de corte. Colóquese siempre a un lado.

20. Deje siempre los dispositivos de seguridad

21. Asegúrese en todo momento de cortar lenta

y cuidadosamente. Evite aplicar el disco a la pieza de trabajo realizando un movimiento brusco.

22. Nunca empuje la pieza de trabajo hacia el

disco mientras la sostiene con las manos. Utilice siempre la abrazadera para sujetar la pieza de trabajo.

23. Mantenga en todo momento las manos

alejadas del disco de corte. Nunca corte piezas de trabajo que deba sujetar manualmente a una distancia inferior a 15 cm del disco giratorio.

24. Asegúrese de que la pieza de trabajo esté

correctamente sujeta

25. Nunca utilice fluidos de corte. Estos fluidos

podrían encenderse o causar descargas eléctricas

26. No corte materiales de hierro fundido

27. No corte plásticos, madera o materiales

Seguridad eléctrica Tenga siempre presentes las normas de seguridad locales con respecto al peligro de incendio, peligro de sufrir descargas eléctricas y peligro de accidentes. Lea, además de las instrucciones que siguen a continuación, las normas de seguridad que aparecen en el cuadernillo anexo. Guarde cuidadosamente las instrucciones. Controle que la tensión de la red sea la misma que la que aparece indicada en la placa. Herramienta de tipo II - Doble aislamiento - No requiere enchufe con conexión a tierra. Recambio de cables y enchufes Si la red eléctrica de cables resulta dañada, se debe sustituir con una red de cables especial que se puede obtener del fabricante o del servicio de atención al cliente. Deshágase de los cables o clavijas antiguos inmediatamente después de sustituirlos por los nuevos. Es peligroso conectar a un enchufe la clavija de un cable suelto.30

• cuando la herramienta está apagada o está en funcionamiento, pero no ejecuta realmente ninguna tarea, puede reducir significativamente el nivel de exposición. Protéjase contra los efectos de las vibraciones haciendo el mantenimiento a la herramienta y a sus accesorios, manteniendo las manos calientes y organizando sus patrones de trabajo. Descripción Los números del texto se refieren a los diagramas de las páginas 2-5. Fig. A.

1. Protección de seguridad superior

2. Protección de seguridad extraíble

(*no incluido para todos los modelos)

4. Deflector de chispa

5. Abrazadera de la pieza de trabajo

7a. Interruptor de Encendido/Apagado 7b Botón de desbloqueo

8. Tapa de la escobilla de carbón

9. Botón de bloqueo del husillo

10A. Perno de tope de profundidad 10B. Tuerca de tope de profundidad

11. Pasador de bloqueo de transporte

12. Abrazadera trasera de la pieza de trabajo

13. Abrazadera frontal de la pieza de trabajo

14. Palanca del tope

15. Husillo de la pieza de trabajo

16. Llave de intercambio de disco

17. Husillo de la máquina

Antes de cambiar las cuchillas o de ajustar la máquina, desenchufe siempre en primer lugar el cable de alimentación de la toma de pared. Uso de cables de extensión Utilice siempre cables de extensión autorizados que sean aptos para la potencia del aparato. Los hilos deben tener un diámetro de 1,5 mm2. Cuando el cable de extensión esté en un carrete, desenrolle el cable completamente.

2. INFORMACIÓN DE LA MÁQUINA

Uso previsto Esta sierra de corte se ha diseñado para cortar materiales de acero de diversas formas. Especificaciones técnicas Alimentación de red 220V-240V~ Frecuencia de alimentación 50/60Hz Potencia de entrada 2.300 W Velocidad nominal 4300/min Potencia de sierra* Ø 355mm x Ø 25.4mm Presión sonora L

92 dB(A) K=3 Potencia acústica L

• En algunos países, el disco de corte no se incluye con la máquina. Nivel de vibración El nivel de emisión de vibraciones declarado en el presente manual de instrucciones ha sido medido de acuerdo con una prueba normalizada establecida por la norma EN 62841; puede usarse para comparar una herramienta con otra y como evaluación preliminar de exposición a la vibración cuando se usa la herramienta para las aplicaciones mencionadas

• usar la herramienta para diferentes aplicaciones o con accesorios diferentes o escasamente mantenidos, puede aumentar significativamente el nivel de exposición31

Extracción del bloqueo de transporte Fig. B La máquina incluye un pasador de bloqueo de transporte (11) que mantiene su posición baja y facilita el transporte del dispositivo y su almacenamiento. El botón de bloqueo bloquea el movimiento ascendente y descendente de la sierra. Dicho bloqueo debe ser desactivado antes de utilizar la sierra.

• Retire la bloqueo de transporte empujando un poco la máquina hacia abajo. Mientras empuja hacia abajo, puede extraer con la otra mano el pasador de bloqueo de transporte (11).

• Después de extraer el pasador (11), la máquina puede moverse libremente hacia arriba y hacia abajo. Activación del bloqueo de transporte Fig.B

• Presione la máquina hasta su posición más baja.

• A continuación, empuje el pasador de bloqueo de transporte (11) hasta que se deslice en su lugar. Añadir/retirar un disco de corte Fig. A, B y C. Desconecte siempre el enchufe de alimentación antes de proceder con el cambio de discos Al cambiar los discos, verifique siempre las instrucciones de seguridad relacionadas Extracción de un disco de corte

• Extraiga la llave del disco (16) de la base de la máquina.

• La extracción del disco es más fácil si se mueve hacia arriba el protector de seguridad móvil (2).

• Presione el botón de bloqueo del husillo (9) para bloquear el movimiento del husillo de la máquina.

• Mantenga presionado el botón de bloqueo del eje (9). Coloque la llave (16) en el perno del disco y gírelo ligeramente hasta que el botón (9) quede hacia abajo del todo y bloquee la rotación del cabezal.

• Retire el perno (21), la arandela pequeña (20) y la arandela exterior grande (19)

• A continuación, retire el disco de corte (3) Colocación de un disco de corte

• En caso de que no lo haya hecho todavía, quite el perno (21) girándolo en sentido contrario a las agujas del reloj, y luego quite la arandela pequeña (20) y la arandela exterior grande (19).

• Coloque el disco de corte (3) sobre el husillo de la máquina.

• Coloque primero la arandela exterior grande (19), luego la arandela pequeña (20) y luego el perno de fijación (21), tal y como se muestra en la Figura C, y apriete con la mano hasta que el husillo empiece a girar.

• Presione el botón de bloqueo del husillo (9) para bloquear el movimiento del husillo de la máquina.

• Mantenga presionado el botón de bloqueo del eje (9). Coloque la llave (16) sobre el perno del disco y gírelo ligeramente en el sentido de las agujas del reloj.

• Cuando el bloqueo del husillo bloquee la rotación, apriete el perno del disco utilizando la llave (16).

• Afloje el botón de bloqueo del husillo y asegúrese de que el botón de bloqueo del husillo ya no esté bloqueando el eje. A continuación, compruebe si la rueda está instalada correctamente:

• Gire el disco (3) a mano unas cuantas vueltas para comprobar si gira libremente y si está bien alineado.

• Encienda la máquina y deje que la máquina funcione durante al menos 3 minutos. Interruptor de Encendido/Apagado Fig. B El interruptor de Encendido/Apagado (7) se activa pulsando manualmente el gatillo del interruptor. Se desactiva al soltar el gatillo. Abrazadera de la pieza de trabajo (5) Fig. A, B y D

• Coloque el material de la pieza de trabajo entre la abrazadera delantera (13) y la abrazadera trasera (12).32

• Levante el tope (14) como se muestra en la Fig. D. y gire el mango del tornillo (15) hacia delante hasta que la abrazadera delantera (13) entre en contacto con la pieza de trabajo.

• A continuación, mueva el tope (14) hacia abajo (para bloquear el husillo) y fije con seguridad la pieza de trabajo girando el mango del tornillo (15). Corte en ángulos Fig. E La máquina permite cortar en ángulos de 00 a 450 ajustando la abrazadera trasera (12).

• Afloje los 2 pernos de cabeza hexagonal M10 (22 y 23) que sujetan la abrazadera trasera (12) hasta que se pueda mover el tornillo.

• A continuación, coloque la abrazadera trasera (12) utilizando el ángulo que desee y apriete ambos tornillos (22 y 23) de nuevo. Desplazamiento del tornillo trasero (para cortar piezas de trabajo más grandes) Fig. F Tal y como se envía de fábrica, el tornillo permite trabajar con piezas de trabajo de 160 mm de tamaño. El tornillo se puede ajustar en la parte trasera para poder trabajar con piezas de trabajo de 195 mm, tal y como se muestra en la imagen de la derecha (Fig. F).

• Afloje completamente los 2 pernos hexagonales M10 (22 y 23) de la abrazadera trasera (12).

• Mueva la abrazadera (12) hacia atrás y vuelva a fijar los pernos (22 y 23) en los orificios de conexión traseros. Ajuste del tope de profundidad: Fig.B La máquina está equipada con un perno de tope de profundidad, con este perno se puede ajustar la profundidad de corte máxima.

• Si es necesario ajustar la profundidad de corte, afloje la tuerca inferior (10B) y luego ajuste la configuración de profundidad girando el perno superior (10A) a la posición deseada.

• Luego vuelva a fijar la tuerca inferior (10B). Procedimiento de corte: Para cortar el material, siga siempre el procedimiento indicado a continuación:

• Asegúrese de que la pieza de trabajo esté firmemente apoyada y sujeta con la abrazadera bien antes de poner en marcha la máquina.

• Ponga la máquina en marcha a la velocidad más alta y deje que la máquina funcione durante un tiempo hasta que alcance la máxima velocidad.

• Asegúrese de que la cuchilla gire libremente y sin vibraciones.

• Baje suavemente la máquina hasta que entre en contacto con el material.

• Mantenga presionando el mango ejerciendo poca fuerza, asegúrese de que la velocidad de la cuchilla no disminuya.

• Suelte el interruptor de encendido/apagado después de cortar y mueva suavemente la máquina.

• Espere a que el disco de corte haya dejado de funcionar completamente para retirar la pieza. No aplique fuerza excesiva en el mango al cortar, la cuchilla y la máquina se desgastarán más rápido y no dará nunca como resultado un corte más rápido. Inspección y sustitución de los cepillos de carbón El motor tiene 2 cepillos de carbón que se desgastan con el uso. Es importante comprobar el estado de los cepillos de carbón, un cepillo de carbón desgastado puede resultar en un mal rendimiento de la sierra y causar daños en el motor. Extracción de los cepillos de carbón Fig B.

• Asegúrese de haber desenchufado el enchufe de la toma de pared.

• Retire la cubierta del cepillo de carbón (8).

• Retire los cepillos de carbón tirando suavemente del resorte.

• Compruebe el desgaste en el bloque de cepillo, cuando sea inferior a 6 mm, el cepillo de carbón está gastado y debe de cambiarse de inmediato.

• Repita el mismo procedimiento en el otro lado.33

Instalar de nuevo los cepillos de carbón Fig B.

• Asegúrese de haber desenchufado el enchufe de la toma de pared.

• Introduzca los cepillos de carbón y coloque el resorte en su lugar.

• Añada la tapa del cepillo de carbón (8) mientras mantiene presionado el muelle y gire la tapa en el sentido de las agujas del reloj.

• Después de haber instalado de nuevo los dos cepillos de carbón, compruebe si la máquina funciona correctamente sin chispas. Reemplace siempre ambos cepillos de carbón, nunca uno solamente.

Antes de realizar la limpieza y el mantenimiento, apague siempre la máquina y extraiga el enchufe de la red de alimentación. Limpie regularmente la carcasa de la máquina con un paño suave, preferentemente después de cada uso. Compruebe que los orificios de ventilación estén libres de polvo y suciedad. Elimine el polvo persistente utilizando un paño suave humedecido con agua y jabón. No use disolventes tales como gasolina, alcohol, amoniaco, etc. Tales productos químicos pueden dañar los componentes sintéticos. GARANTÍA Las condiciones de la garantía se encuentran en la tarjeta de garantía suministrada por separado. MEDIOAMBIENTE Los aparatos eléctricos o electrónicos defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado. Solo para países de la Comunidad Europea No elimine las herramientas eléctricas como residuos domésticos. De acuerdo con la Directiva europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos, y su transposición a las legislaciones nacionales, las herramientas eléctricas que ya no se utilizan deben recogerse por separado y eliminarse en modo ecológico. El producto y el manual de usuario están sujetos a variaciones. Las especificaciones pueden variarse sin previo aviso.34
