KULLANIM KILAVUZU COM1007P Ferm

1. GÜVENLİK TALİMATLARI

UYARI Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını ve talimatları okuyun. Güvenlik uyarılarını ve talimatları izlememek elektrik çarpması, yangın ve/ veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarılarını ve talimatları ilerde bakmak üzere muhafaza edin. Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır: Kullanıcı kılavuzunu okuyun. Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alette hasar riskini belirtir. Elektrik çarpması riski. Şebeke kablosu temizlik ve bakım sırasında hasar görürse şebeke fişini hemen prizden çıkarın. Yalnızca kapalı mekan kullanımı Sınıf II makine - Çift izolasyon - Topraklanmış prize ihtiyacınız yok. Güvenlik eldivenleri giyin.77

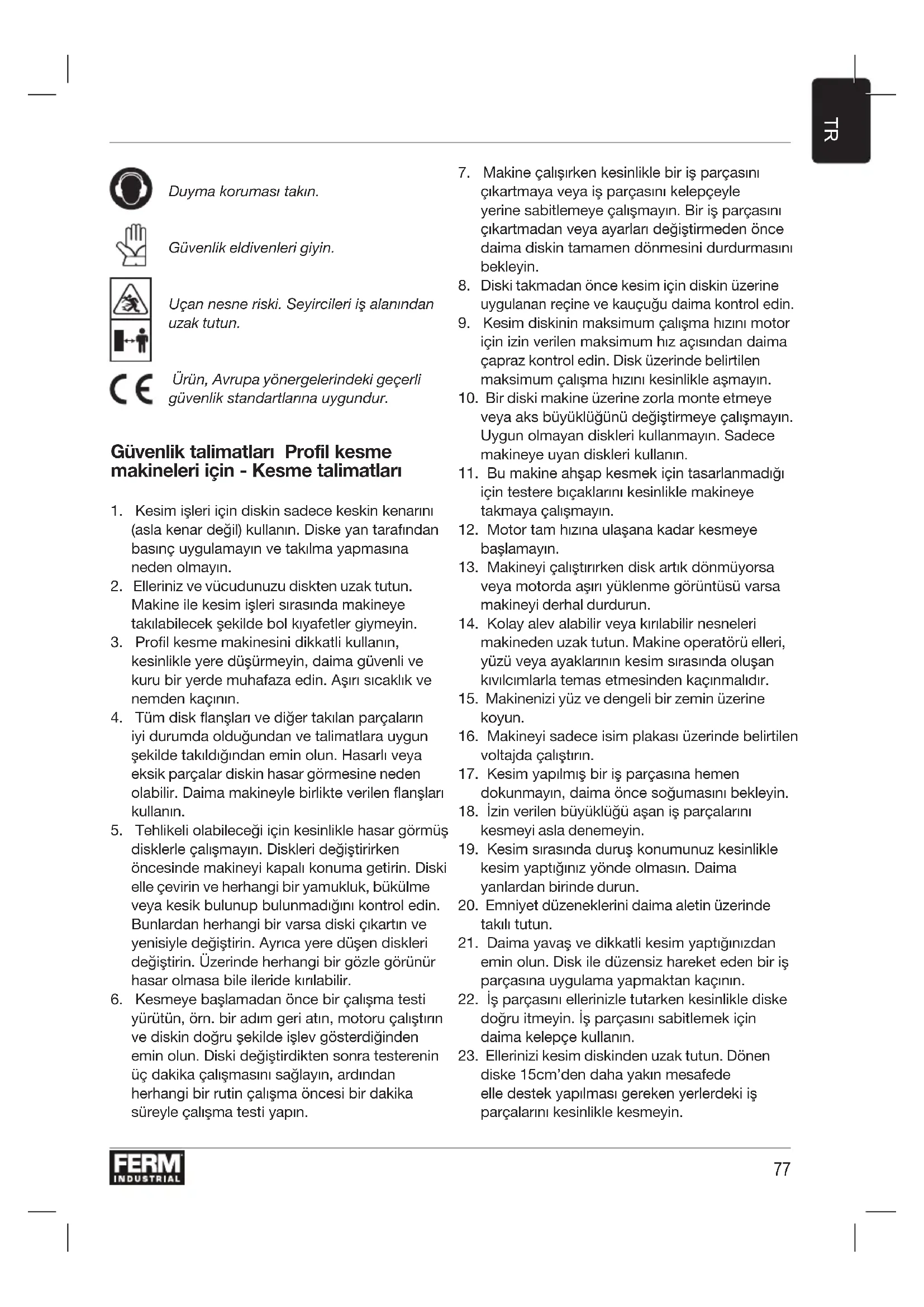

Duyma koruması takın. Güvenlik eldivenleri giyin. Uçan nesne riski. Seyircileri iş alanından uzak tutun. Ürün, Avrupa yönergelerindeki geçerli güvenlik standartlarına uygundur. Güvenlik talimatları Profil kesme makineleri için - Kesme talimatları

1. Kesim işleri için diskin sadece keskin kenarını

(asla kenar değil) kullanın. Diske yan tarafından basınç uygulamayın ve takılma yapmasına neden olmayın.

2. Elleriniz ve vücudunuzu diskten uzak tutun.

Makine ile kesim işleri sırasında makineye takılabilecek şekilde bol kıyafetler giymeyin.

3. Profil kesme makinesini dikkatli kullanın,

kesinlikle yere düşürmeyin, daima güvenli ve kuru bir yerde muhafaza edin. Aşırı sıcaklık ve nemden kaçının.

4. Tüm disk flanşları ve diğer takılan parçaların

iyi durumda olduğundan ve talimatlara uygun şekilde takıldığından emin olun. Hasarlı veya eksik parçalar diskin hasar görmesine neden olabilir. Daima makineyle birlikte verilen flanşları kullanın.

5. Tehlikeli olabileceği için kesinlikle hasar görmüş

disklerle çalışmayın. Diskleri değiştirirken öncesinde makineyi kapalı konuma getirin. Diski elle çevirin ve herhangi bir yamukluk, bükülme veya kesik bulunup bulunmadığını kontrol edin. Bunlardan herhangi bir varsa diski çıkartın ve yenisiyle değiştirin. Ayrıca yere düşen diskleri değiştirin. Üzerinde herhangi bir gözle görünür hasar olmasa bile ileride kırılabilir.

6. Kesmeye başlamadan önce bir çalışma testi

yürütün, örn. bir adım geri atın, motoru çalıştırın ve diskin doğru şekilde işlev gösterdiğinden emin olun. Diski değiştirdikten sonra testerenin üç dakika çalışmasını sağlayın, ardından herhangi bir rutin çalışma öncesi bir dakika süreyle çalışma testi yapın.

7. Makine çalışırken kesinlikle bir iş parçasını

çıkartmaya veya iş parçasını kelepçeyle yerine sabitlemeye çalışmayın. Bir iş parçasını çıkartmadan veya ayarları değiştirmeden önce daima diskin tamamen dönmesini durdurmasını bekleyin.

8. Diski takmadan önce kesim için diskin üzerine

uygulanan reçine ve kauçuğu daima kontrol edin.

9. Kesim diskinin maksimum çalışma hızını motor

için izin verilen maksimum hız açısından daima çapraz kontrol edin. Disk üzerinde belirtilen maksimum çalışma hızını kesinlikle aşmayın.

10. Bir diski makine üzerine zorla monte etmeye

veya aks büyüklüğünü değiştirmeye çalışmayın. Uygun olmayan diskleri kullanmayın. Sadece makineye uyan diskleri kullanın.

11. Bu makine ahşap kesmek için tasarlanmadığı

için testere bıçaklarını kesinlikle makineye takmaya çalışmayın.

12. Motor tam hızına ulaşana kadar kesmeye

13. Makineyi çalıştırırken disk artık dönmüyorsa

veya motorda aşırı yüklenme görüntüsü varsa makineyi derhal durdurun.

14. Kolay alev alabilir veya kırılabilir nesneleri

makineden uzak tutun. Makine operatörü elleri, yüzü veya ayaklarının kesim sırasında oluşan kıvılcımlarla temas etmesinden kaçınmalıdır.

15. Makinenizi yüz ve dengeli bir zemin üzerine

16. Makineyi sadece isim plakası üzerinde belirtilen

voltajda çalıştırın.

17. Kesim yapılmış bir iş parçasına hemen

dokunmayın, daima önce soğumasını bekleyin.

18. İzin verilen büyüklüğü aşan iş parçalarını

kesmeyi asla denemeyin.

19. Kesim sırasında duruş konumunuz kesinlikle

kesim yaptığınız yönde olmasın. Daima yanlardan birinde durun.

20. Emniyet düzeneklerini daima aletin üzerinde

21. Daima yavaş ve dikkatli kesim yaptığınızdan

emin olun. Disk ile düzensiz hareket eden bir iş parçasına uygulama yapmaktan kaçının.

22. İş parçasını ellerinizle tutarken kesinlikle diske

doğru itmeyin. İş parçasını sabitlemek için daima kelepçe kullanın.

23. Ellerinizi kesim diskinden uzak tutun. Dönen

diske 15cm’den daha yakın mesafede elle destek yapılması gereken yerlerdeki iş parçalarını kesinlikle kesmeyin.78

24. İş parçasının düzgün şekilde sabitlendiğinden

25. Kesme sıvılarını kesinlikle kullanmayın. Bu sıvılar

alev alabilir veya elektrik şokuna neden olabilir

26. Dökme demir malzemeleri kesmeyin

27. Platik, ahşap veya sentetik materyalleri

28. Magnezyumu kesmeyin

Elektrik güvenliği Elektrikli makineleri kullanırken yangın, elektrik çarpması ve bedensel yaralanma riskini azaltmak için ülkenizde geçerli güvenlik düzenlemelerine her zaman uyun. Aşağıdaki güvenlik talimatlarını ve ayrıca ekteki güvenlik talimatlarını okuyun. Bu talimatları güvenli bir yerde saklayın! Daima güç kaynağının anma değerleri plakasındaki gerilime karşılık gelip gelmediğini kontrol edin. Sınıf II makine - Çift İzolasyon - Topraklanmış prize ihtiyacınız yok. Kablo veya fişlerin değiştirilmesi Elektrik kablosu hasar görürse üretici veya üreticinin müşteri hizmetleri tarafından sunulan özel elektrik kablosuyla değiştirilmelidir. Eski kablo ve fişleri yenileriyle değiştirdikten sonra derhal atın. Gevşek bir kablonun fişinin bir elektrik prizine takılması tehlikelidir. Uzatma kablolarının kullanımı Yalnızca makinenin güç giriş değeri için uygun, onaylanmış bir uzatma kablosu kullanın. Minimum iletken büyüklüğü 1,5 mm2’dir. Bir kablo makarası kullanırken, her zaman makaranın sargısını tamamen açın.

Kullanım amacı Profil kesme makinesi çeşitli şekillerde çelik malzemeleri kesmek için tasarlanmıştır. Teknik spesifikasyonlar Şebeke voltajı 220V-240V~ Şebeke frekansı 50/60Hz Güç girişi 2.300 W Nominal hız 4300/dak Testere bıçağı boyutları* Ø 355mm x Ø 25.4mm Ses basıncı L

92 dB(A) K=3 Akustik güç L

105 dB(A) K=3 Vibrasyon a h,AG 2.90+1.5m/s² Ağırlık 15.8kg 90°’de maksimum kesme kapasitesi - Dikdörtgen şekilli 115mm x 125mm - L şekil 135mm x 135mm - Dairesel Ø 125mm 45°’de maksimum kesme kapasitesi - Dikdörtgen şekilli 110mm x 102mm - L şekil 110mm x 110mm - Dairesel Ø 110mm

• Bazı ülkelerde kesme diski dahil değildir. Vibrasyon seviyesi Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN 62841’te verilen bir standart teste uygun olarak ölçülmüştür; bir aleti diğeriyle karşılaştırmak ve aleti bahsedilen uygulamalar için kullanırken vibrasyona maruz kalmanın ön değerlendirmesi olarak kullanılabilir

• aleti farklı uygulamalar veya farklı ya da kötü bakılan aksesuarlarla kullanmak, maruz kalma seviyesini büyük ölçüde artırabilir

• aletin kapalı olduğu veya çalışıp gerçekten işi yapmadığı zamanlar maruz kalma seviyesini büyük ölçüde düşürebilir Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ederek vibrasyonun etkilerine karşı kendinizi koruyun. Açiklama Metindeki numaralar sayfa 2-5’teki şemaları işaret etmektedir. Şekil A

1. Üst emniyet muhafazası

2. Hareketli emniyet muhafazası

3. Kesim diski (*tüm modellerde dahil değildir)

4. Kıvılcım deflektörü

5. İş parçası kelepçesi

7a. Açma / Kapama anahtarı 7b Kilitleme düğmesi

8. Karbon fırçası kapağı79

9. Mil kilidi düğmesi

10A. Derinlik durdurma cıvatası 10B. Derinlik durdurma somunu

11. Taşıma kilidi pimi

12. İş parçası arka kelepçe

13. İş parçası ön kelepçe

16. Disk değiştirme anahtarı

18. Büyük iç rondela

19. Büyük dış rondela

Bıçakları değiştirmeden veya makinede ayar yapmadan önce aletin fişini prizden çekin. Taşıma kilidinin çıkartılması Şekil B Makinede konumunu alçaltan ve aletin taşıma ve muhafazasını kolaylaştıran bir taşıma kilidi pimi (11) bulunmaktadır. Kilitleme düğmesi testere kolunun yukarı/aşağı hareketini engeller. Ve testereyi kullanmadan önce devre dışı bırakılması gerekir.

• Makineyi biraz aşağı ittirerek taşıma kilidini çıkartın. Aşağı ittirirken taşıma kilidi pimi (11) diğer elle dışarı çekilebilir.

• Pim (11) çekilip çıkartıldıktan sonra makine yukarı ve aşağı serbestçe hareket edebiliyor olmalıdır. Taşıma kilidinin etkinleştirilmesi Şekil B

• Makineyi mümkün olan en alçak konuma indirin.

• Ardından taşıma kilidi pimini (11) yerine yerleşene kadar ittirin. Bir kesim diskinin takılması/çıkartılması Şekil A, B, C. Diskleri değiştirmeden önce daima fişini prizden çekin Diskleri değiştirirken ilgili güvenlik talimatlarını mutlaka kontrol edin Bir kesim diskinin çıkartılması

• Disk anahtarını (16) makine altlığından çıkartın

• Hareketli emniyet muhafazası (2) yukarı hareket ettirildiğinde diskin çıkartılması daha kolay olur.

• Makine milinin hareketini engellemek için mil kilidi düğmesine (9) basın.

• Mil kilidi düğmesine (9) basmaya devam edin. Anahtarı (16) disk cıvatası üzerine yerleştirin ve düğme (9) maksimum konuma itilene kadar hafifçe çevirin ve milin dönmesi engellenmiş olur.

• Cıvatayı (21), küçük rondelayı (20) ve büyük dış rondelayı (19) çıkartın

• Ardından kesim diskini (3) çıkartın Bir kesim diskinin takılması

• Bunun henüz yapılmamış olması durumunda cıvatayı (21) saatin aksi yönde çevirerek çıkartın, ardından küçük rondelayı (20) ve büyük dış rondelayı (19) çıkartın.

• Kesim diskini (3) makine milinin üzerine yerleştirin.

• Önce büyük dış rondelayı (19), ardından küçük rondelayı (20) ve sabitleme cıvatasını (21) Şekil C’de gösterildiği gibi takın ve mil dönmeye başlayana kadar cıvatayı sıkın.

• Makine milinin hareketini engellemek için mil kilidi düğmesine (9) basın.

• Mil kilidi düğmesine (9) basmaya devam edin. Anahtarı (16) mil cıvatası üzerine getirin ve saat yönünde hafifçe çevirin.

• Mil kilidi dönmeyi engellediğinde anahtarı (16) kullanarak disk cıvatasını sıkın.

• Mil kilidi düğmesini gevşetin ve mil kilidi düğmesinin mili artık engellemediğinden emin olun. Ardından diskin doğru şekilde takıldığını kontrol edin:

• Diskin serbestçe döndüğünü ve iyi şekilde hizalandığını kontrol etmek için diski (3) elle bir kaç tur döndürün.

• Makineyi açın ve bir süre çalıştırın. Açma / Kapama anahtarı Şekil B Açma / Kapama anahtarı (7a) kilitleme düğmesine (7b) basılı durumdayken anahtar tetikleyici elle çekilerek etkinleştirilir. Tetik serbest bırakıldığında ise kapanır.80

İş parçası kelepçesi (5) Şekil A & B & D

• İş parçası materyalini ön kepelçe (13) ve arka kelepçe (12) arasına yerleştirin.

• Durdurucuyu (14) Şekil D’de gösterildiği gibi kaldırın ve ön kelepçe (13) iş parçasına dokunana kadar vida kolunu (15) ittirin.

• Ardından (mili kilitlemek için) durdurucuyu (14) aşağı hareket ettirin ve vida kolunu (15) çevirerek iş parçasını sağlam şekilde sabitleyin. Açılı kesim Şekil E Makine arka kelepçenin (12) ayarlanmasıyla 00 ila 450 arası açılarda kesime izin verir.

• Mengene hareket edene kadar arka kelepçeyi (12) tutan 2 M10 altıköşe mercimek başlı cıvatayı (22 & 23) gevşetin.

• Ardından arka kelepçeyi (12) doğru açıya ayarlayın ve her iki cıvatayı (22 & 23) yeniden sıkın. Arka mengenenin taşınması (daha büyük iş parçalarını kesmek için) Şekil F Mengene fabrikadan gönderildiğinde maksimum 175mm büyüklüğünde bir iş parçasına izin verir. Mengene sağdaki resimde (Şekil F) gösterildiği gibi 205 mm’lik iş parçalarına izin verecek şekilde arkada ayarlanabilir.

• Arka kelepçedeki (12) 2 M10 altıgen başlı vidayı (22 & 23) tamamen gevşetin.

• Kelepçeyi (12) geriye oynatın ve cıvataları (22 &

23) arka bağlantı deliklerine yeniden sabitleyin.

Derinlik durdurucunun ayarlanması: Şekil B Makinede bir derinlik durdurma cıvatası bulunmaktadır ve bu cıvata kullanılarak maksimum kesim derinliği ayarlanabilir.

• Kesim derinliğinin ayarlanması gerekiyorsa alt somunu (10B) gevşetin ardından üst cıvatayı (10A) istenen konumlara çevirerek derinlik ayarını yapın.

• Ardından alt somunu (10B) yeniden sabitleyin. Kesme prosedürü: Malzeme kesimi yaparken daima aşağıdaki prosedürlere uyun:

• Makineyi çalıştırmadan önce iş parçasının iyi şekilde kelepçelendiğinden ve sabitlendiğinden emin olun.

• Makineyi üst konumda başlatın, maksimum hıza ulaşana kadar bir süre çalıştırın.

• Bıçağın titremeden serbestçe döndüğünden emin olun.

• Makineyi malzemeye temas edene kadar hafifçe aşağıya ittirin.

• Kolu hafif bir güçle ittirmeye devam edin, bıçak hızının düşmediğinden emin olun.

• Kesim sonrasında açma/kapatma anahtarını serbest bırakın ve makineyi hafifçe yukarı hareket ettirin.

• İş parçasını ancak kesim diski tamamen durduğunda yerinden çıkartın. Kesim sırasında kola aşırı güç uygulamaktan kaçının, bu durum daha hızlı kesme sağlamadığı gibi makinenin daha çabuk yıpranmasına neden olur. Karbon fırçalarını kontrol etme ve değiştirme Motorun kullanım sırasında yıpranan 2 karbon fırçası vardır. Karbon fırçalarının durumunu kontrol etmek önemlidir, yıpranmış bir karbon fırçası kötü performansa ve motor hasarına yol açabilir. Karbon fırçalarının çıkarılması, Şekil B.

• Ana güç kaynağının duvar prizinden ayrıldığından emin olun.

• Karbon fırçası kapağını (8) çıkartın.

• Karbon fırçalarını yayı hafifçe çekerek çıkartın.

• Fırça bloğunu kontrol edin, 6mm’den daha az kalmışsa karbon fırçası aşınmış demektir ve derhal değiştirilmesi gerekir.

• diğer tarafta da tekrarlayın. Karbon fırçalarını yeniden yerleştirme, Şekil B.

• Ana güç kaynağının duvar prizinden ayrıldığından emin olun.

• Karbon fırçalarını yerleştirin ve yayı hafifçe yerine geri itin.

• Yay itilmiş durumdayken karbon fırçası kapağını (8) takın ve kapağı saat yönünde çevirin.

• Her iki karbon fırçası yerine yerleştikten sonra, makinenin kıvılcım çıkarmadan ve sorunsuz olarak çalışıp çalışmadığını test edin. Daima her iki karbon fırçasını birlikte değiştirin.81
