Tuotetyyppi	Katkaisusaha (metallinleikkaus)
Merkki	Ferm
Malli	COM1007P
Ottoteho	2300 W
Verkkojännite	220-240 V ~ 50/60 Hz
Kuormittamaton nopeus	4300 rpm
Levyn halkaisija	355 mm
Levyn reikä	25,4 mm
Paino	15,8 kg
Äänenpainetaso (LpA)	92 dB(A) (K=3)
Äänitehotaso (LwA)	105 dB(A) (K=3)
Tärinätaso (ah,AG)	2,90 m/s² (K=1.5)
Suojausluokka	II (kaksoiseristys)
Leikkauskapasiteetti 90° - suorakaide	115 x 125 mm
Leikkauskapasiteetti 90° - L-profiili	135 x 135 mm
Leikkauskapasiteetti 90° - pyöreä	Ø125 mm
Leikkauskapasiteetti 45° - suorakaide	110 x 102 mm
Leikkauskapasiteetti 45° - L-profiili	110 x 110 mm
Leikkauskapasiteetti 45° - pyöreä	Ø110 mm
Kääntyvä ruuvipenkki	0° - 45°
Syvyydenrajoitin	Säädettävä
Akselin lukitus	Kyllä
Hiiliharjat	Vaihdettavat
Kipinäsuoja	Kyllä
Kuljetuslaite	Lukitustappi

Usein kysytyt kysymykset - COM1007P Ferm

Millaisia materiaaleja voin leikata Ferm COM1007P -sahalla?

Tämä katkaisusaha on suunniteltu teräksen leikkaamiseen eri muodoissa (suorakaide, L-profiili, pyöreä). Älä käytä puulle, muoville, valuraudalle tai magnesiumille.

Kuinka vaihdan leikkuulevyn?

Irrota kone verkosta. Käytä mukana toimitettua avainta (16). Paina akselin lukituspainiketta (9) estääksesi pyörimisen. Poista pultti (21), pieni aluslevy (20) ja suuri ulompi aluslevy (19), vaihda levy. Kokoa päinvastaisessa järjestyksessä ja kiristä tiukasti.

Kuinka säädän syvyydenrajoitinta?

Löysää alempaa mutteria (10B), käännä ylempää pulttia (10A) säätääksesi haluttu leikkaussyvyys, kiristä sitten alempi mutteri.

Kuinka avaan sahan käyttöä varten?

Saha toimitetaan kuljetuksen lukitustapilla (11). Käyttääksesi, laske konetta hieman ja poista tappi. Konetta voidaan sitten liikuttaa vapaasti.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina suojalaseja, kuulosuojaimia ja käsineitä. Pidä kädet kaukana levystä. Varmista, että työkappale on hyvin kiinnitetty. Älä pakota leikkausta ja odota levyn täydellistä pysähtymistä ennen työkappaleen poistamista.

Kuinka huollan sahaa?

Puhdista runko säännöllisesti pehmeällä liinalla. Tarkista, ettei ilmanvaihtoaukot ole tukossa. Älä käytä voimakkaita liuottimia. Vaihda hiiliharjat, kun ne ovat kuluneet (alle 6 mm).

Kuinka säädän ruuvipenkkiä kulmaleikkauksia varten?

Löysää takakiinnikkeen (12) kaksi M10-pulttia (22 ja 23), kallista ruuvipenkkiä haluttuun kulmaan (0° - 45°), kiristä sitten pultit.

Mikä on suurin leikkauskapasiteetti 90°:ssa?

Suorakaiteen muotoiselle kappaleelle: 115 x 125 mm; L-profiilille: 135 x 135 mm; pyöreälle kappaleelle: Ø125 mm.

Mitä tehdä, jos levy juuttuu tai moottori tuntuu ylikuormittuneelta?

Sammuta kone välittömästi ja irrota se verkosta. Tarkista, ettei levy ole vaurioitunut ja että työkappale on kunnolla kiinnitetty. Älä koskaan pakota leikkausta.

Toimitetaanko sahan mukana leikkuulevy?

Joissakin maissa leikkuulevyä ei toimiteta. Tarkista pakkaus. Jos puuttuu, käytä yhteensopivaa levyä, jonka halkaisija on Ø355 mm, reikä 25,4 mm ja maksiminopeus ≥ 4300 rpm.

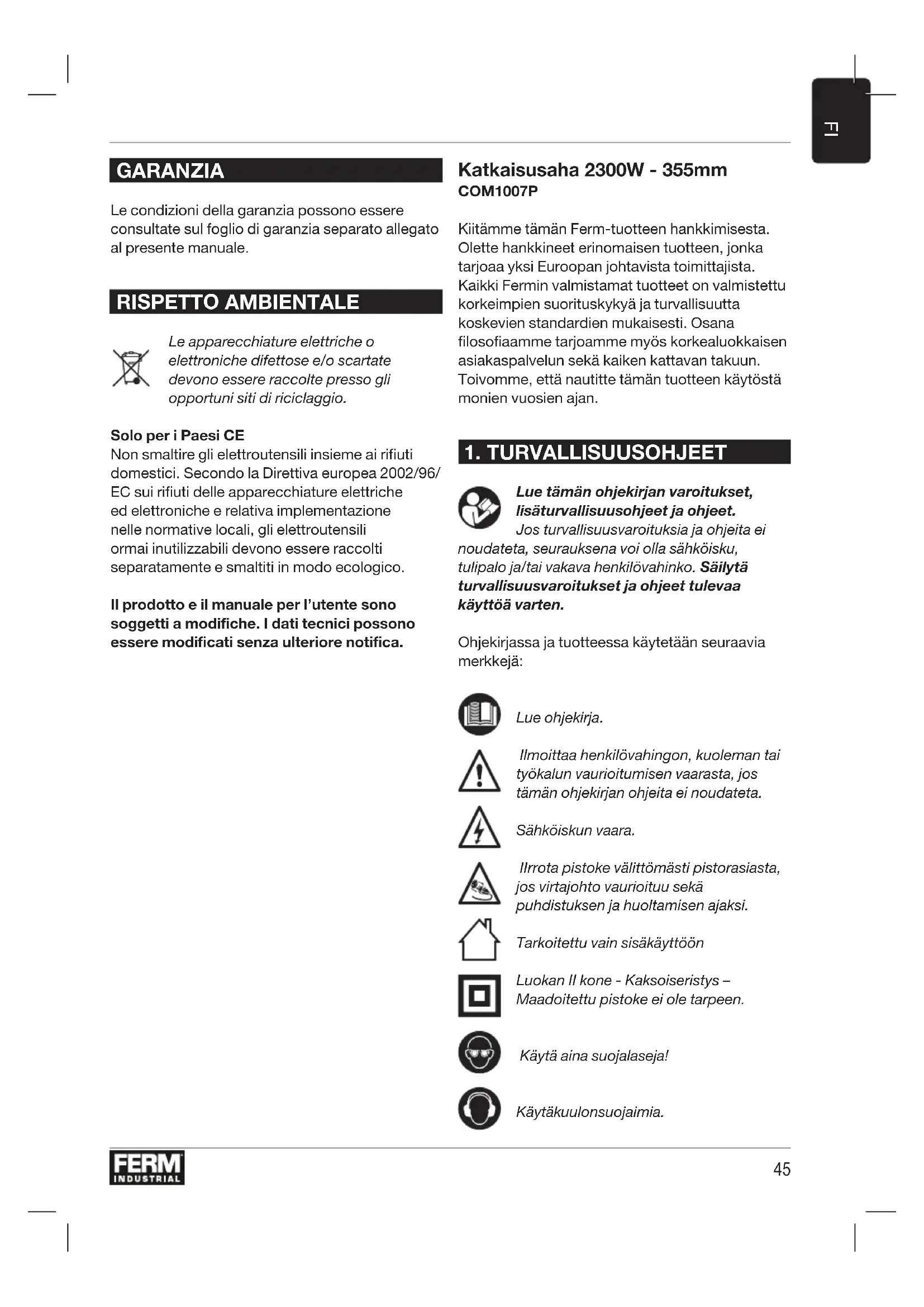

KÄYTTÖOHJE COM1007P Ferm

Kiitämmte tämän Ferm-tuotteen hankkimisesta. Olette hankkineet erinomaisen tuotteen, jonka tarjoaa yksi Euroopan johtavista toimittajista. Kaikki Fermin valmistamat tuotteet on valmistettu korkeimpien suorituskykyä ja turvallisuutta koskevien standardien mukaisesti. Osana filosofiaamme tarjoamme myös korkealuokkaisen asiakaspalvelun sekä kaiken kattavan takuun. Toivomme, että nautitte tämän tuotteen käytöstä monien vuosien ajan.

1. TURVALLISUUSOHJEET

Lue tämän ohjekirjan varoitukset, lisäturvallisuusohjeet ja ohjeet.

Jos turvallisuusvaroituksia ja ohjeita ei

noudateta, seurauksena voi olla sähköisku, tulipalo ja/tai vakava henkilövahinko. Säilytä turvallisuusvaroitukset ja ohjeet tulevaa käyttöä varten.

Ohjekirjassa ja tuotteessa käytetään seuraavia merkkejä:

Lue ohjekirja.

Ilmoittaa henkilövahingon, kuoleman tai työkalun vaurioitumisen vaarasta, jos tämän ohjekirjan ohjeita ei noudateta.

Sähköiskun vaara.

Ilrrota pistoke välittömästi pistorasiasta, jos virtajohto vaurioituu sekä puhdistuksen ja huoltamisen ajaksi.

Tarkoitettu vain sisäkäyttöön

Luokan II kone - Kaksoiseristys - Maadoitettu pistoke ei ole tarpeen.

Käytä aina suojalaseja!

Käytäkuulonsuojaimia.

Käytäsuojakäsineitä.

Sinkoavien osien vaara. Pidä ulkopuoliset kaukana työalueelta.

Tuote täyttää Euroopan direktiivien soveltuvien turvallisuusstandardien vaatimukset.

Katkaisusahan turvaohjeet – Leikkausohjeet

1. Käytä leikkaamiseen aina ainoastaan laikan leikkausreunaa (älä koskaan käytä laikan sivua). Vältä kohdistamasta laikkaan voimaa ja erityisesti sen pysäyttämistä.
2. Pidä kädet ja keho kaukana laikasta. Älä käytä löysiä vaatteita koneen käytön aikana, muutoin ne voivat jäädä koneeseen kiinni.
3. Käsittele katkaisusahaa huolellisesti, vältä sen putoamista ja säilytä sitä aina turvallisessa ja kuivassa paikassa.
   Vältä liian korkeita lämpötiloja ja liiallista kosteutta.
4. Varmista, että kaikki laikan laipat ja muut osat ovat hyväkuntoisia ja asennettu oikein paikoilleen ohjeiden mukaisesti. Laikka voi vaurioitua, jos koneen osissa on vaurioita tai ne ovat pois paikoiltaan. Käytä aina koneen mukana toimitettuja laippoja.
5. Älä koskaan käytä vaurioituneita laikkoja, muutoin seurauksena voivat olla vaaratilanteet. Kytke kone pois päältä ennen laikan vaihtoa. Kierrä laikkaa käsin ja tarkista se epätasaisuuksien, vääristymien ja lovien varalta. Mikäli havaitset näitä vaurioita, poista laikka ja vaihda se uuteen. Vaihda laikka myös silloin, jos se on pudonnut maahan. Sen kunto on voinut heikentyä, vaikka se olisi ulkoisesti ehjä.

6. Suorita käyttötesti ennen kuin aloitat leikkaustoimenpiteet: astu taaksepäin, käynnistä moottori ja varmista laikan oikeaoppinen toiminta.
   Anna sahan käydä kolmen minuutin ajan laikan vaihtamisen jälkeen. Anna sen jälkeen koneen käydä yhden minuutin ajan aina ennen normaalia käyttöä.

7. Älä koskaan yritä poistaa työstökappaletta tai kiinnittää sitä koneen ollessa käynnissä. Odota, että laikka pysähtyy kokonaan ennen työstökappaleen poistamista tai asetuksien säätämistä.

8. Tarkista hartsilla ja kumilla käsitelty laikka aina ennen sen asentamista lovien varalta.

9. Tarkista aina, että laikan maksimikäyttönopeus vastaa moottorin maksiminopeutta. Älä koskaan ylitä laikassa ilmoitettua maksimikäyttönopeutta.

10. Älä koskaan yritä asentaa laikkaa koneeseen voimalla tai vaihtaa akselien kokoa. Älä koskaan käytä laikkoja, jotka eivät sovi koneeseen. Käytä ainoastaan koneeseen sopivia laikkoja.

11. Älä yritä asentaa koneeseen sahanteriä, sillä sitä ei ole tarkoitettu puun sahaamiseen.

12. Älä aloita leikkaamista ennen kuin kone on saavuttanut täyden nopeuden.

13. Jos laikka ei enää pyöri tai moottori ylikuormittuu koneen käytön aikana, sammuta kone välittömästi.

14. Pidä helposti syttyvät tai arkalaatuiset esineet kaukana koneesta. Koneen käyttäjän tulee varoa, etteivät leikkauksen aikana syntyvät kipinät kohdistu käyttäjän käsiin, kasvoihin tai jalkoihin.

15. Aseta kone tukevasti tasaiselle alustalle.

16. Käytä konetta ainoastaan sen tyyppikilvessä ilmoitetulla jännitteellä.

17. Älä koskaan kosketa katkaistuun kappaleeseen, anna sen aina jäähtyä ensin.

18. Älä koskaan yritä leikata työstökappaleita, jotka ovat kooltaan sallittua maksimikokoa suurempia.

19. Älä koskaan aseta kehoa leikkaussuuntaan koneen käytön aikana. Pysy aina yhdellä puolella konetta.

20. Varmista, että turvalaitteet ovat aina paikoillaan.

21. Leikkaa aina hitaasti ja varoen. Vältä kohdistamasta laikkaa työstökappaleeseen nykivin liikkein.

22. Älä koskaan paina työstökappaletta laikkaa kohti pitäen sitä käsissä. Kiinnitä työstökappale aina kiinni kiinnittimen avulla.

23. Pidä kädet kaukana katkaisulaikasta. Älä koskaan leikkaa työstökappaleita, jos niitä on tuettava käsin alle 15 cm:n etäisyydellä pyörivästä laikasta.

24. Varmista, että työstökappaletta tuetaan hyvin.

25. Älä koskaan käytä leikkausnesteitä.
    Kyseiset nesteet voivat syttyä tai aiheuttaa sähköiskuja.
26. Älä leikkaa valurautaa.
27. Älä leikkaa muovia, puuta tai synteettisiä materiaaleja.
28. Älä leikkaa magnesiumia.

Sähköturvallisuus

Sähkölaitteita käytettäessä on aina noudatettava paikallisia turvamääräyksiä tulipalon, sähköiskujen ja loukkaantumisten välttämiseksi. Lue alla olevat ohjeet ja erilliset turvaohjeet huolellisesti. Säilytä nämä ohjeet!

Tarkista aina, ovatko verkkojännite ja koneen tyyppikilvessä ilmoitettu jännite yhteen sopivia.

Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita.

Johtojen ja pistotulppien vaihtaminen

Jos verkkjojohto vahingoittuu, se on vaihdettava. Uusia, oikeanlaisia johtoja saa valmistajalta tai sen huoltopalvelusta. Hävitä vanhat johdot ja pistotulpat heti kun ne on vaihdettu uusiin. Irrallisen pistotulpan tai johdon kytkeminen pistorasiaan on vaarallista.

Jatkojohtojen käyttö

Käytä vain virallisesti hyväksyttyjä jatkojohtoja koneen teho huomioon ottaen. Johdon ytimien on oltava vähintään 1,5 mm2. Käytettäessä johtokelaa koko jatkojohto on vedettävä kelalta.

2.KONEENTIEDOT

Käyttötarkoitus

Katkaisusaha on tarkoitettu erimuotoisten teräsmateriaalien leikkaamiseen.

Tekniset tiedot

Verkkojännite 220V-240V~
Verkkotaajuus	50/60Hz
Ottoteho 2.300 W
Nimellisnopeus	4300/min
Terä kapasiteetti* ∅ 355mm x ∅ 25.4mm
Äänipaine LPA 92 dB(A) K=3
Ääniteho LWA 105 dB(A) K=3

Tärinä an AG 2.90+1.5 m/s2

Paino

15.8kg

Maksimileikkausteho 90° kulmassa

- Suorakulmainen 115mm x 125mm

- L-muotoinen 135mm x 135mm

- Pyöreä ∅ 125mm

Maksimileikkausteho 45° kulmassa

- Suorakulmainen 110mm x 102mm

- L-muotoinen 110mm x 110mm

- Pyöreä ∅ 110mm

* Joissakin maissa katkaisulaikka ei kuulu pakkaukseen.

Tärinätaso

Tässä ohjekirjassa annettu tärinätaso on mitattu standardin EN 62841 mukaisen standardisoidun testin mukaisesti. Sen avulla voidaan verrata eri työkaluja ja sitä voidaan käyttää tärinälle altistumisen alustavaan arviointiin, kun työkalua käytetään mainittuihin käyttötarkoituksiin

• jos työkalua käytetään eri sovelluksiin tai erillä tai huonokuntoisilla lisävarusteilla, altistumistaso voi olla huomattavasti suurempi
• sammutusajat tai käyttämättömät ajat voivat huomattavasti laskea altistumistasoa.

Suojaudu tärinän vaikutuksilta ylläpitämällä työkalua ja sen lisävarusteita, pidä kädet lämpiminä ja käytä organisoituja työtoimenpiteitä.

Kuvaus

Tekstin numerot viittaavat sivujen 2-5 kaavioihin.

Kuva A.

1. Yläsuojus
2. Siirrettävä suojus
3. Katkaisulaikka (*ei sisälly kaikkiin malleihin)
4. Kipinänohjain
5. Työstökappaleen kiinnitin

Kuva B.

1. Kahva
   7a. Virtakytkin
   7b Lukituspainike
2. Hiiliharjan suojus
3. Karan lukituspainike
   10A. Syvyyden rajoituspultti
   10B. Syvyyden rajoitusmutteri
4. Lukitustappi kuljetukseen

5. Työstökappaleen takakiinnitin

6. Työstökappaleen etukiinnitin

7. Pysäytysvipu
8. Työstökappaleen kara
9. Laikan vaihtoavain

Kuva C.

1. Katkaisulaikka

2. Koneen kara

3. Suuri sisempi aluslevy
4. Suuri ulompi aluslevy
5. Pieni aluslevy
6. Laikan pultti

3. KÄYTTÖ

Irrota pistoke pistorasiasta ennen laikkojen vaihtamista ja koneen säätämistä.

Kuljetuslukko

Kuva B

Koneessa on kuljetuksen lukitustappi (11), joka pitää sen matalassa asennossa laitteen kuljetuksen ja säilytyksen helpottamiseksi. Lukituspainike estää sahan liikkeen ylös-/alaspäin. Se on kytkettävä pois päältä ennen sahan käyttöä.

• Poista kuljetuslukko painamalla konetta hiukan alaspäin. Kun sitä painetaan alaspäin, kuljetuksen lukitustappi (11) voidaan vetää ulos toisella kädellä.
• Kun tappi (11) on vedetty ulos, kone voi liikkua ylös- ja alaspäin.

Kuljetuslukon kytkeminen toimintaan Kuva B

• Paina konetta alas sen ala-asentoon.
• Paina sen jälkeen kuljetuksen lukitustappia (11), kunnes se liukuu paikoilleen.

Katkaisulaikan asentaminen/irrottaminen Kuvat A, B, C.

Irrota pistoke aina ennen laikkojen vaihtamista.

Tarkista vastaavat turvallisuusohjeet aina ennen laikkojen vaihtamista.

Katkaisulaikan irrottaminen

• Ota laikka-avain (16) koneen jalustasta.
• Laikka on helpompi irrottaa, kun siirrettävä suojus (2) on yläasennossa.
• Paina karan lukituspainiketta (9) koneen karan lukitsemiseksi paikoilleen.

- Pidä karan lukituspainiketta (9) alhaalla. Aseta avain (16) laikan pulttiin ja kierrä sitä hiukan, kunnes painike (9) on painettu sisään maksimiasentoon ja karan kierto estyy.

- Irrota pultti (21), pieni aluslevy (20) ja suuri ulkoinen aluslevy (19).

- Irrota sitten katkaisulaikka (3).

Katkaisulaikan asentaminen

• Jos tätä ei ole suoritettu vielä, irrota pultti (21) kiertämällä sitä vastapäivään ja irrota sen jälkeen pieni aluslevy (20) sekä suuri ulkoinen aluslevy (19).
• Aseta katkaisulaikka (3) koneen karaan.
• Asenna ensin suuri ulkoinen aluslevy (19), sen jälkeen pieni aluslevy (20) ja kiinnityspultti (21) kuvan C mukaisesti. Kiristä pultti käsin, kunnes kara alkaa pyöriä.
• Paina karan lukituspainiketta (9) koneen karan lukitsemiseksi paikoilleen.
• Pidä karan lukituspainiketta (9) alhaalla.
  Aseta avain (16) laikan pulttiin ja kierrä sitä hiukan myötäpäivään.
• Kun karan lukitus estää pyörimisen, kiristä laikan pultti avaimen (16) avulla.
• Löysää karan lukituspainiketta ja varmista, ettei karan lukituspainike estä enää karan liikettä.

Tarkista sen jälkeen, onko laikka asennettu oikein:

- Kierrä laikkaa (3) käsin muutaman kierroksen verran tarkistaen, että se pyörii vapaasti ja että se on kohdistunut oikein.

- Kytke kone päälle ja anna sen käydä vähintään 3 minuutin ajan.

Virtakytkin

Kuva B

Virtakytkin (7) kytketään päälle manuaalisesti liipaisimesta vetämällä. Virta katkaistaan vapauttamalla liipaisin.

Työstökappaleen kiinnitin (5)

Kuvat A, B, D

- Aseta työstökappale etukiinnittimen (13) ja takakiinnittimen (12) väliin.

• Nosta rajoitinta (14) kuvan D mukaisesti ja kierrä ruuvikahvaa (15) eteenpäin, kunnes etukiinnitin (13) koskettaa työstökappaletta.
• Siirrä rajoitin (14) sen jälkeen alas (karan lukitsemiseksi) ja kiinnitä työstökappale hyvin paikoilleen kiertämällä ruuvikahvaa (15).

Leikkaaminen kaltevassa kulmassa Kuva E

Koneella voidaan leikata 00-450 kulmassa takakiinnitintä (12) säätämällä.

• Löysää kahta takakiinnittimen (12) M10-kuusiopulttia (22 ja 23), kunnes ruuvipuristin liikkuu.
• Aseta sen jälkeen takakiinnitin (12) oikeaan kulmaan ja kiristä pultit (22 ja 23) uudelleen.

Takaruuvipuristimen siirtäminen (suurempien työstökappaleiden leikkaamista varten) Kuva F

Tehtaalta toimitettuun ruuvipuristimeen voidaan asentaa korkeintaan 160 mm:n työstökappaleita. Ruuvipuristinta voidaan säätää taaksepäin 195 mm:n työstökappaleita varten oikeanpuoleisen kuvan mukaisesti (kuva F).

• Löysää kaksi M10-kuusiopulttia (22 ja 23) kokonaan takakiinnittimessä (12).
• Siirrä kiinnitintä (12) taaksepäin ja kiinnitä pultit (22 ja 23) uudelleen takana oleviin reikiin.

Syvyysrajoittimen säätäminen: Kuva B

Koneessa on syvyyden rajoituspultti, jonka avulla voidaan säätää maksimileikkaussyvyys.

• Jos leikkaussyvyyden säätö on tarpeen, löysää alamutteria (10B) ja säädä syvyysasetusta kiertämällä yläpultti (10A) haluttuun asentoon.
• Kiinnitä sen jälkeen alamutteri (10B) uudelleen.

Leikkaaminen:

Leikkaa materiaalia aina seuraavasti:

• Varmista, että työstökappale on kiinnitetty paikoilleen ja hyvin tuettuna ennen koneen käynnistämistä.
• Käynnistä kone yläasennossa ja anna sen käydä jonkin aikaa, kunnes se saavuttaa maksiminopeuden.
• Varmista, että laikka pyörii vapaasti ja ettei se tärise.

• Laske konetta varoen alaspäin, kunnes se koskettaa materiaalia.

• Paina kahvaa tasaisella voimalla varmistaen, ettei laikan nopeus laske.

• Vapauta virtakytkin leikkaamisen jälkeen ja siirrä konetta varoen ylöspäin.
• Poista työstökappale vasta sitten, kun katkaisulaikka on pysähtynyt kokonaan.

Vältä liiallisen voiman kohdistamista kahvaan leikkaamisen aikana, se ei lisää leikkausnopeutta ja laikka ja kone voivat kulua ennenaikaisesti.

Hiiliharjojen tarkistaminen ja vaihtaminen

Moottorissa on kaksi hiiliharjaa, jotka kuluvat käytön aikana. Hiiliharjojen kunto on tärkeää tarkistaa, sillä kuluneet hiiliharjat voivat heikentää koneen tehoa ja johtaa moottorivaurioihin.

Hiiliharjojen poistaminen Kuva B

• Varmista, että pistoke on irrotettu pistorasiasta.
• Irrota hiiliharjan suojus (8).
• Irrota hiiliharjat vetämällä varoen jousesta.
• Tarkista harjaosan kuluneisuus. Jos sitä on jäljellä alle 6 mm, hiiliharja on kulunut ja se on vaihdettava välittömästi.
  • Toista toimenpide toisella puolella.

Hiiliharjojen asentaminen Kuva B

• Varmista, että pistoke on irrotettu pistorasiasta.
• Asenna hiiliharjat paikoilleen ja paina jousi takaisin paikoilleen.
• Kiinnitä hiiliharjan suojus (8) pitäen jousta samalla alhaalla, kierrä suojusta myötäpäivään.
• Kun molemmat hiiliharjat on asennettu paikoilleen, tarkista koneen hyvä toiminta ja ettei koneesta tule kipinöitä.

Vaihda aina molemmat hiiliharjat samalla kertaa.

4. HUOLTO

Sammuta kone ja irrota pistoke sähköverkosta aina ennen puhdistusta ja huoltoa.

Puhdista koneen ulkokuoret säännöllisesti pehmeällä liinalla, mieluiten jokaisen käyttökerran jälkeen. Varmista, että tuuletusaukoissa ei ole pölyä tai likaa. Poista vaikeat tahrat käyttämällä saippuavaahtoon kostutettua pehmeää liinaa. Älä käytä liuottimia, kuten bensiiniä, alkoholia, ammoniakkia jne. Vastaavat kemikaalit vaurioittavat syntetisiä komponentteja.

TAKUU

Takuuehdot löytyvät erillisestä takuukortista.

YMPÄRISTÖ

Vialliset ja/tai hävitetyt sähkö- ja elektroniset laitteet tulee viedä asianmukaisiin erilliskeräyksiin.

Vain EU-maat

Älä hävitä sähkötyökaluja kotitalousjätteen mukana. Sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja vastaavien kansallisten lakien mukaisesti sähkötyökalut tulee hävittää erilliskeräyksessä ja ympäristöystävällisesti niiden käyttöiän päätyttyä.

Tuotteeseen ja ohjekirjaan voidaan tehdä muutoksia. Teknisiin tietoihin voidaan tehdä muutoksia ilmoituksetta.

Geringssav 2300W - 355mm COM1007P
