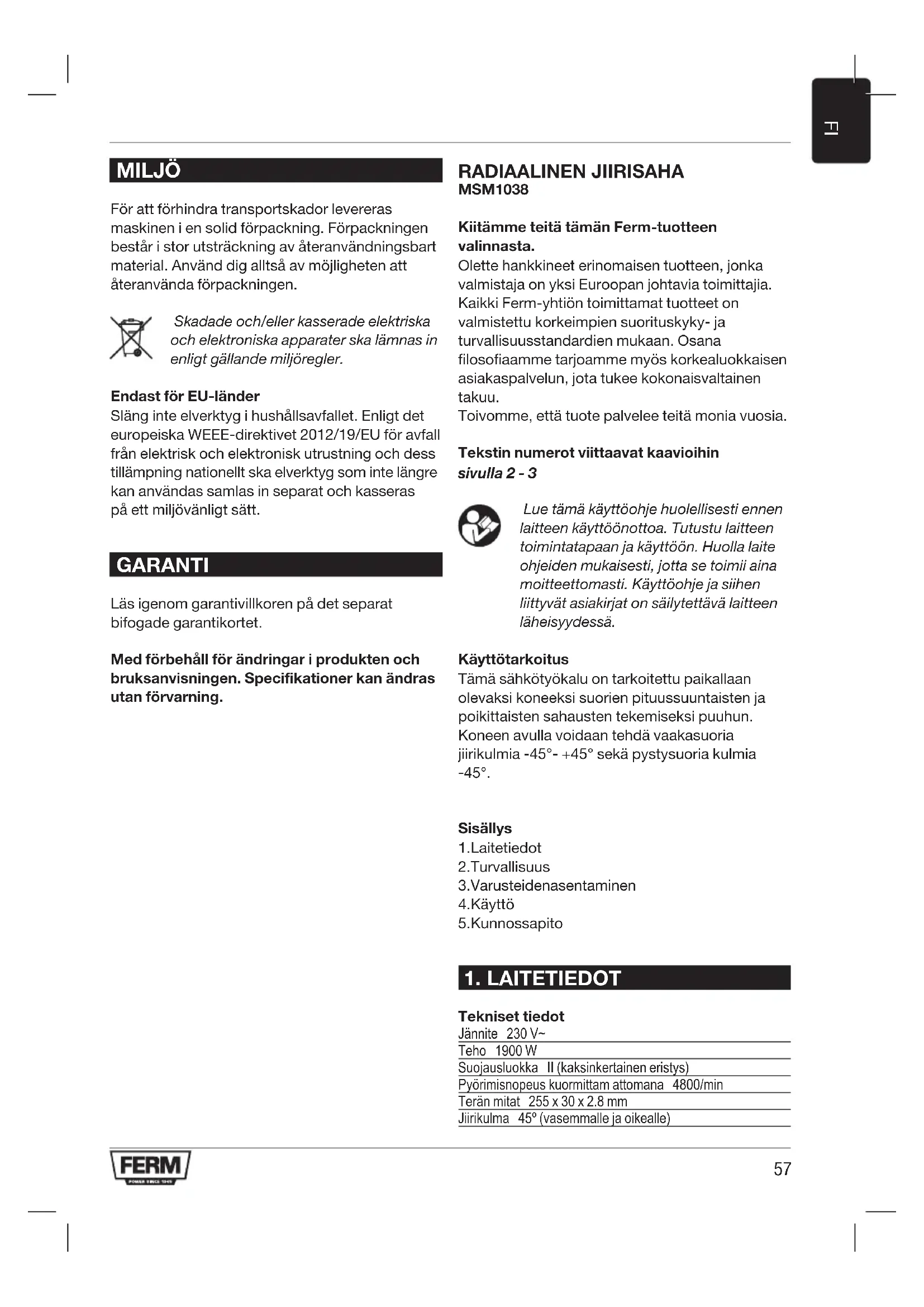

KÄYTTÖOHJE MSM1038 Ferm

Kiitämme teita taman Ferm-tuotteen valinnasta.

Olette hankkineet erinomaisen tuotteen,jonka valmistaja on yksi Euroopan johtavia toimittajia. Kaikki Ferm-yhtion toimittatam tuotteet on valmistetu korkeimpien suorituskyk- ja turvallisuusstandardien mukaan.Osana filosofiaamme tarjoamme myos korkealuokkaisen asiakaspalvelun, jota tukee kokonaisvaltainen takuu.

Toivomme, etta tuote palvelee teita monia vuosia.

Tekstin numerot viittaavat kaavioihin sivulla 2 - 3

Lue tamä kaytöohje huolellisesti ennen laitteen kaytöönottoa. Tutustu laitteen toimintatapaan ja kaytöön. Huolla laite ohjeiden mukaisesti, jotta se toimii aina moitteettomasti. Kaytöohje ja sihen liittyvat asiakirjat on sailytettäva laitteen laheisyydessä.

Käytötarkoitus

Tämä sahkötyökalu on tarkoitetti paikallaan olevaksi koneaksi suorien pituussuntaisten ja poikittaisten sahausten tekemiseksi puuhun. Koneen avulla voidaan tehdä vaakasuoria jiirikulmia -45°- +45° sekä pystysuoria kulmia -45°.

Sisällys

1.Laitetiedot
2.Turvallisuus
3.Varusteidenasetaminen
4.Kaytto
5.Kunnossapito

1. LAITETIEDOT

Tekniset tiedot

Jannite 230 V~

Teho 1900 W

Sujoausluokka II (kaksinkertainen eristys)

Pyörismnopeus kuormittam attomana 4800/min

Terän mitat 255× 30× 2.8mm

Jirikulma 45^ (vasemmalle ja oikealle)

Viistokulma 45^ (vain vasemmalle)

Suurin sahausalue liukujirisaha:

jiirikulma 0^ ,viistokulma 0^70× 310mm

jiirikulma 45^ ,viistokulma 45^ 40× 210mm

jiirukulma 45^ , viistokulma 0^ 70 x 210 mm

jiirukulma 0^ ,viistokulma 45^ 40× 310mm

Paino 15 kg

Lpa (aänenpainetaso) 97 + 3dB(A)

Lwa (aenentehotaso) 110 + 3dB(A)

Tärinataso < 2,5m / s

Tärinataso

Täm'an ohjekirjan takana mainittu tärinäsäteilytaso on mitatu standardin EN 60745 mukaisen standarditestin mukaisesti; sitä voidaan käyttaa verrattaessa yhtä laitetta toiseen sekä alustavana tärinalle altistumisen arviona käytettaessä laitetta manituissa käytTOTarkoituksissa.

• laitteen käytto eri käytötarkoituksiin tai erilaisten tai huonosti yllapidettyjen lisälitteiden kanssa voi lisä merkittävasti altistumistasa.
• laitteen ollessa sammuksissa tai kun se on käynissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi.

Sujaudu tärin ana vaikutuksila yllapitamalla laite ja sen lisavarusteet, pitamalla kdet lampiminä ja järestamalla tyomenetelmat.

Ominausuudet

Kuvat 1,2,3,4ja5

1. Virtakytkin
2. Laserin virtakytkin
3. Vapautuspainike (terän suojus)
4. Hiliharjan suojus
5. Lukitustappi
6. Terän suojus
7. Tyostokappaleen kiinnitin
8. Liukuohjain
9. Sahakulman saatunuppi
10. Lukitusnuppi
11. Lukitusvipu
12. Liukutuen nuppi
13. Polypussin liitos
14. Viistekulma
15. Kahva
16. Suoba
17. Sahanterän pultti
18. Laippa
19. Ruavi

20. Sisaanvetovarren ruuvi

21. Pidennyskappaleet (vasen ja oikea)

22. Sahanteran lukituspainike
23. Kulman osoitin
24. Kannatin

2. TURVALLISUUSOHJEET

Sahkötyokalujen kayton aikana on noudatettava perusturvallisuusohjeita tulipalovaaran valttamiseksi. Sahköisku ja henkilovahinko.

Lue tuotetta koskeva ohjekirja ja turvallisuusohjeet ennen sähkötyokalun käytöä ja sailytä ohjeita varmassa paikassa.

Koneen psvyvä asennus.

Kuva.6

Tämä kone on tarkoitettu pysymään paikoillaan ja se on turvallisuussyistä asennettava aina tiukasti paikoilleen. Konetta ei saa käyttaa likkuvissa käyttokohteissa. Kone voidaan asentaa kahdella eri ravalla:

a) Työtasoon pysyvästi kiinnitety kone. Kone on kiinnitettävä työtasoon 4 pultila.
b) Alarunkoon pysyvästi kiinnitetty kone. Kone on kiinnitettäva alarunkoon 4 pultila ja alarunko on kiinnitettäva 4 pultila lattialevyyn, jonka koko on vahintäan 1 neliometri.

Symbolit

Seuraavat symbolit ovat tärkeitä sahkötyokalun käytöä varten. Kyseisten symbolien virheetön tulkinta auttaa käytämään sahkötyokalua turvallisesti.

Imloittaahenkilovahingon,

kuolemanvaaran tai tyokalun

vauroitumisvaarasta, ellei taman ohjekirjan ohjeita noudateta

Huomio, sahköiskuvaara

Päesy kielletty ulkopuolisilta

Käytäsuojalaseja

Käytä kuulonsuojaimia Melulle altistuminen voi aiheuttaa kuulon heikentymisen.

Käytä hengityssuojaa

Vaara-alue! Pidä kädet kaukana (10 cm) leikkausalueelta koneen ollessa käynnissä. Henkilövahinkovaara, jos sahanterään kosketaan.

Alä kohdista lasersadettu muihin henkilöihin tai eläimiin. Alä katso lasersateeseen edes valimatkan päästa. Täm sahkötyokalu tuottaa luokan 2 lasersateen standardin EN 60825-1 mukaisesti. Täm voj johtaa sokeutumiseen.

Levyn mitat. Huomaa sahanterän koko.
Rei'an halkaisijan on sovittava tyokalun
karaan, välystä ei saa olla. *Käytä
ainoastaan toimittajan märittämä
täytörengasta, välystä ei saa olla lainkaan.

Kuljeta konetta ainoastaan sisäänpäin suuntautuneessa kuljetusasennossa.

1.Työalueenturvallisuus

a) Pidä työalue mahdollisimman puhtaana ja varmista alueen hyvä valaistus. Onnettomuuksa voi sattua helpommin epäsiistillä tai huonosti valaistulla alueella.
b) Alä kaytā sahkötyokaluja rajahdysalttiissa ymparistössa, kuten syttvien nesteiden, kaasujen tai polyn lahellä. Sakhötyokalut luovat kipinoïta, jotka voivat sytyttäa polyn tai hóryt.
c) Varmista, etteivat lapset tai sivulliset päasetyokalun lahelle sen ollessa käytössä. Epahuomio voi johtaa hallinnan menetykseen tai materiaalin sinkoamiseen.
d) Älä koskaan jätä konetta ilman valvontaa ennen kuin se on irrotetu sahköverkosta.

2.Henkilokhohtainenturvallisuus

a) Jos et ole tutustunut koneen käyttoën. Ammattilaisen, ohjaajan tai teknikon on annettava sinulle laitteen käyttoä koskevia ohjeita.
b) Säilytä tyhjäkäynnillä kayvat sahkötyokalutlasten ulottumattomissa. Sähkötyokalut ovatvaarallisia kouluttamattomien henkilödenkasissä.
c) Pida sahkötyokalut kuivina, puhtaina, oljytominä ja rasvattomina. Oikeaoppisesti

säilytetyt sahkötyokalut ovat turvallisempia ja niitta voidaan hallita helppommin. Rasvaiset kahvat ovat liukkaita ja voivat aiheuttaa koneen hallinnan menetyksen.

d) Varmista, etta työmpäristo on aina puhadas ja siasti. Muutoin vaarana on liukastuminen tai kaatuminen.
e) Pysy valpaaana, tarkkaile toimenpiteita ja kayta tervetta järkeä sahkötyokalun kayton aikana.
f) Älä kurkottele. Varmista aina hyvä jalansija ja tasapaino. Tämä mahdollistaa sahkötyökalun paremman hallinnan odottamattomissa tilanteissa.
g) Älä käytä konetta alkoholin, huumeaineiden tai läakkeiden vaikutuksen alaisena. Epahuomio sähkötyokalun käytön aikana voi johtaa vaaratilanteeseen.
h) Käytä aina suojavarusteita. Käytä aina suojalaseja, hengityssuojaa, kuulonsuojaimia, turvajalkineita. Käytä suojakäsiniteä koneen huollossa tai raakamateriaialeja käsitetlessa. Sido hiukset. Henkilövahinkojen välttäminen
i) Ole varovainen kaksoisviistesaumoja sahatessa. Sahanterän, tyostokappaleen ja käsien on olta aina nakyvissä sahaamisen aikana.
j) Älä sahaa koskaan useampaa kuin yhtä työstkappaletta kerrallaan.
k) Varmista, ettei tyostokappaleessa ole naulojatai muita vieraita esineita.
I) Älä koskaan käytä tata konetta metallin tai kiven työstämseen.
m) Alä työsta asbestia sisälävää materiaialia.

3.Sahkötyokalunturvallisuus

Koneen ensimmäisen käyttokerran ja sen jälkeen dokaisen käyttokerran yhteydessa:

Irota pistoke pistorasiasta ennen toimenpiteiden suorittamista koneeseen.

Yleista: Tarkista koko sahakone. Jos koneessa on puuttuvia, taittuneita, vaurioituneita tai vialisia osia, tai jos mekaanisia tai sahkoiisa vikoja esiintyy tai havaitaan, tai jos koneen melutaso on erittain korkea, lue lisaohjeita ohjekirjasta.

Jos koneessa havaitaan vikoja,ne tulee korjata ennen koneen kayttoa.Vain alkuperaisiavarosia saa kayttaa!

Jos sinulla on kysyttaväa omaan turvallisuuteesi tai koneen turvallisuuteen liittyen, ota yhteyttä koneen jalleenmyyjään.

Sahköjarjestelmä

a) Käytä aina alkuperäistä pistoketta, joka sopii pistorasian. Alä käytä sovitinta maadoitetuilla sähkötyökaluilla. Muuttamattomat pistokkeet ja sopivat pistorasiat vahentavat sahköiskun vaaraa.
b) Älä käytä konetta vaurioituneella virtajohdolla.
Älä koske vaurioituneeseen johtoon tai vedä pistokkeesta käytön aikana, kun johto on vaurioitunut. Vaurioituneet johdot lisävät sahköiskun vaaraa.
c) Tarkista johto sännöllisesti ja korjauta vauroitunut johto. Johtoen tai pistokkeiden vaihto. Havita vanhat johdot ja pistokkeet valittomästi, kun ne on vaihdettu uusiin. Irtonaisen johdon pistokkeen liittäminen pistorasiaan on vaarallista. Käytä alkuperäistä virtajohtoa ja pistoketta, ne saa korjata vain valtuutetu henkilö sähkötyokalun turvallisuuden sailyttämiseksi!
d) Sähköiskujen välttäminen. Kun pistoke liitetään pistorasiaan, metallipistikkeisiin ei saa missän tapauksessa koskettaa.
e) Suojaa sahkotyokalut vesisateelta ja kosteudelta. Jos sahkotyokaluun pääsee vetta, sahköiskun vaara on suurempi.
f) Älä koskaan irrota pistoketta sähköverkosta sähköjohdosta vetamalla. Suojaa johto ja pistoke oljylta, lammoltä ja teraviltä kohteilta.
g) Jos sahkötyokalua kaytetaan ulkona, kaytaulkokayttoon sopivaa jatkojohtoa. Kaytaulkokayttoon sopivaa johtoa, joloin sahköiskun vaara on pienempi.
h) Kun koneessa on laser. Älä kohdista lasersädettä muihin henkilöihin tai eläimiin. Älakatso lasersäteeseen. Edes valimatkan päästä. Laserin on oltava standardin EN 60825-1 luokan 2 mukainen.
i) Laserin saavat korjata vain laserin valmistaja tai alan ammattilainen.
j) Jos sahkötyokalua on käytettävä kosteassa ympäristössä, käytä vikavirtasuojakytkintä (RCD). Vikavirtasuojakytkimen käytö vähentäa sahköiskun vaaraa.

Mekaaninen järjestelmä

a) Anna koneen käydä vapaasti ennen sen käytöönottoa, kunnes nimelliskierrosnopeus saavutetaan. Tarkista kaikissa koneen sahan asennoissa, etta sahanterä pyörii vapaasti. Jos sahantera koskettaa johonkin, kone tulee sätää tai korjata.
b) Älä käytä sahkötyokalua, jos virtakytkin ei kytkeydy paälle ja pois paälta. Jos sahkötyokalua ei voida hallita virtakytkimellä, vaaratilanteita voi syntyä ja se tulee korjata.
c) Käytä aina oikean kokoisia ja muotoisia sahanteriä. Käytä valmistajan suosittelemia sahanteriä (EN-847-1). Jos sahanterä ei sovi sahan asennusjärestelmään, saha toimii epäkeskisesti ja sen hallinta voidaan menettä
d) Älä koskaan käytä liian pieniä tai suuria sahanteriä. Se on erittäin vaarallista.
e) Älä koskaan poista sahanterän merkintöjä. Teknisten tietojen on oltava aina nakyvissä, jotta sahanterä voidaan vaihtaa oikeanlaiseen terään.
f) Varmista tyostokappale paikoilleen. Kiinnitä tyostokappale aina paikoilleen kiinnityslaitteilla, jolloin se on turvallisempaa kuin kasillä pitäminen.
g) Älä koskaan jatä konetta ilman valvontaa, ennen kuin se on pysähtynyt kokonaan.
h) Älä käytä nopeita teraksesta valmistetuja sahanteriä (HSS). Sahanterä voitälöin rikkoutua helposti.
i) Alä koskaan käytä tylsiä, haljenneita, taittuneita tai vauroituneita sahanteriä. Irrota pistoke sähköverkosta ja tarkista sahanterä ennen käyttoa. Vauroituneiden tai tylsien terien käytto aiheuttavat kapean kolon, liallisen kitkan, terän kiinni juuttumisen ja takaisiniskun vaaran. Vaihda vauroituneet teräs valittomästi, käytä aina alkuperäisiä suojuksia, mutteria ja pultteja.
j) Poista mahdolliset saatovaimet ennen tyokalun kaynnistamista. Jos jokin avain on jatety kiinn sahkotyokalun likkuvaan osaan, seurauksena voi olla henkilovahinko ja vaaratilanne.
k) Sahanterään on merkitty sen kiertosuunta. Nuolen on osoitettava koneessa olevan nuolen osoittamaan suuntaan, sahanterän hampaiden on osoitettava alaspain sahan etuosassa.
I) Älä kosketa sahanteraan työtoimenpiteiden jälkeen ennen kuin se on jaähtynyt. Sahanterä kuumenee erittäin kuumaksi kayton aikana.

m) Suojaa sahanterä iskuilta. Alä kohdista sivupainetta sahanterään.

n) Alä kohdista voimaa sahkötyokaluun. Käytä oikeaa sahkötyokalua käyttoktarkoitukseen. Oikea sahkötyokalu suoriutuu tehtävastä paremmin ja turvallisemmin suunnitellulla kiertonopeudella.

o) Älä koskaan seiso sahkötyokalun päällä.
Vakava vahinko voi tapahtua, jos sahkötyokalu kaatuu. Käytä aina lisätukia koneen vakauden takaamiseksi.

p) Koneessa on polynpoistolaitteet, varmistanaiden kytkentä ja oikeaoppinen kayttö. Polynpoisto vahentaa polyakoskevia vaaroja.

q) Varmista koneen ilmanottoaukkojen toiminta. Polykertymat tulee poistaa.

r) Varmista, etta suojus toimii oikein ja liikkuu vapaasti. Alä koskaan lukitse avointa suojusta paikoilleen.

s) Alä koskaan poista leikkausmuistutuksa sahausalueelta koneen ollessa käynissä. Ohjaa tyokalun varsi takaisin neutraaliin asentoon ja kytke sitten kone pois pälta.

t) Ohjaa sahantera tyostokappaletta vasten vasta sitten, kun kone on kytketty paalle. Muutoin on olemassa takaisiniskun vaara, kun sahantera on lukittu kiiloilla tyostokappaleeseen.

u) Jos sahantera lukittuu. Sammuta kone ja pidä tyostokappaleesta kiinni, kunnes sahantera on pysahtynyt kokonaan.

v) Takaisiniskun ehkäiseminen. Työstkappaletta ei saa siirtä ennen kuin kone on pysahtynyt kokonaan. Korjaa sahanterän lukituksen syy ennen koneen uudelleen kännistämista.

w) Profiliosia, pyoreita tai muita kappaleita sahatessa tyostokkappaletta on aina painettava pysaytintavastenvukittuna,jotta se ei voikallistua,käntyä tai likkua sahaamisen aikana.

x) Alä koskaan käytä konetta liian pienien kappaaleiden sahaamiseen, sillä niitta ei voida kiinnittä riittävän hyvin paikoilleen. Pienet puukappaleet tai muut kappaleet, jotka osuvat pyörivään sahanterään, voivat singota ja osua käytäjän tai sivullisiin suurella nopeudella.

y) Käytä aina lisätukia sahaamisen aikana.

z) Tukemattomien suurien tyostokappaleiden sahaaminen. Kayta lisatkia.

aa) Älä koskaan peitä koneessa olevia varoitusmerkkejä. Koneen teknisten tietojen ja koneen tyypin on oltava aina nakyvissä.

Pidä sahan paata alaspain sahaamisen jälkeen, sammuta kone ja odota, etta likkuvat osat ovat pysähtyneet ennen kuin poistat kädet koneesta.

3. ASENNUS JA LISÄVARUSTEET

Viestesahan asennus

• Aseta sivupalkki (21) koneen oikealle puolle ja toinen sivupalkki koneen vasemmalle puolle.
• Aseta tyostokappaleen kiinnitin (7) koneen vasemmalle tai oikealle puolelle.
• Pidä kiinni kahvasta ja siirra sahaa hiukan alaspain, vedä sitten tappi (5) hiukan ulos, jotta saha siirtyy yloispain.

Huomaa: Alä koskaan käytä viistesahaa ilman toimitetuja jatkeita. Varmista niiden oikeaoppinen asennus.

Kallistussuojan asennus

• Asenna kannatin (24) alustan takana olevaan aukkoon.
• Kiristä ruuvit kannattimen kiinnittämiseksi paikoilleen.

Liukuohjain

Kuva 2

Turvallisuussyistä koneessa on liikuttava liukuohjain, jota voidaan kayttä normaaleissa ja viisteleikkauksissa.

Normaaleissa suorissa poikki- ja viisteleikkauksissa liukuohjain (8) on aina saadettava paahan ja kiinnita hyvin tyostokappaleen tukemiseksi turvalliseksi.
Viisteleikkausissa liukuohjain (8) on saadettav oikeaan asentoon mahdollisimman lahelle sahanteran pintaa. Valta sahanteraan osumista ja varmista sen hyvä kiinnitys.

Sahanterien vaihto

Kuva 4 ja 5

Käytä ainoastaan teräviä ja ehjä sahanteriä. Haljenneet tai taittuneet sahanterat on vailhdettava valittomästi.

VAARA: Älä käytä sahan kapasiteettia suurempaa terä. Se voi osua terän suojukseen ja aiheuttaa vahinkoja.

Alä kāytä lian paksua terä, jottaulkoinen terän aluslaatta kytketyt yaran osiin. Tämä esta sahanterän kiinnittymisen karaan ruuvin avulla. Alä kāytä tata sahaa metallin tai kivimateriaialn sahaamiseen.

• Irrota kone sahkoverkosta.
• Irrota ruuvi (20), joka pitäa sisäänvetovarre
  teran suojuksessa.
• Poista ruuvi (19) pultin suojuksen poistamiseksi nostamalla terän suojusta (6) ylöspäin.
• Sahanterän pultin (17) ja laipan (18) on oltavä nakyvissä kuvan 5 mukaisesti.
• Paina sahanterän lukituspainiketta (22), kierrä sahanteräa varoen käsin, kunnes terä lukittuupaikoilleen.
• Poista sahanterän pultti (17) kuusiokoloavaimella lóysäamällä sitä myötapäivään.
• Poista laippa (18) ja sahantera.
  Vaihda sahanterä ja varmista, etta sahanterässä oleva nuoli osoittaa samaan suuntaan kuin koneeseen merkitty nuoli. Sahanterän hampaiden on osoitettava alaspäin.
• Kiinnitā sahanterān pultti (17) ja kiristä se hyvin sahanterān lukituspainikkeella (22).
  Laske teran suojusta (6), jotta pultin suojus siirtyt takaisin paikoilleen ja kirista ruuvi (19).
  Kiinnitisaanvetovarsitakaisin teransuojukseen (6) ruuvia (20) kiristamalla.
• Kierrä sahanterää ja tarkista, etta suojus toimii vapaasti.

Leikkauskulman säätö

Kuva 2.

Viistekulmien saatö

Viistekulmaksi voidaan asettaa 45^ vasemmalle ja 45^ oikealle puolle.

Löysää lukitusnuppia (10).
- Paina lukitusvipua (11) ja käännä sahapöytä vasemmalle tai oikealle lukitusnupista (10), kunnes kulman osoitin (23) on vaaditun kulman kohdalla.
Vapauta lukitusvipu (11) ja kiristä lukitusnuppi (10).

Seuraavat esiasetukset (pika-asetukset) ovatavatilla: -45^ -30^ -22.5^ -15^ 0^ 15^ 22.5^ 30^ 45^ .

• Paina lukitusvipua (11) aluslaattaa käntäessä, vapauta vipu ennen vaaditun asteen saavuttamista. Esiasetus "napsahtaa" paikoilleen.

Kaltevuuskulmien saatö

Kuva 1 ja 3

Kaltevuuskulmaksi voidaan asettaa 0^ - 45^

Löysää saatönuppia (9).
- Kallista sahaa kahvasta, kunnes kulman osoitin (14) on vaaditun kulman kohdalla.
Kiristaaatunpi (9).

Hiliharjojen vaihto

Kuva 2

• Irrota kone sahkoverkosta.
• Irrota kahden suojuksen (4) ruuvit moottorin kotelon etu- ja takaosasta.
  Vaihda hiiliharjat tarkalleen samanlaisiin harjoihin.
  Kiristä suojat (4) uudelleen.

Huomaa: Vaihda molemmat hiilharjat aina samanaikaisesti. Alä koskaan käytä vanhoja ja uusia harjoja sekaisin.

Pölpussin asennus

Kuva 1

Paina polypussin kiinnitintä (13) ja liu'uta se koneen takana olevaan aukkoon. Polypussi psys paikoillaan, kun vapautat kiinnittimen.

4. KÄYTTÖ

Katkaisuhan kaytto

Kuva 1

Tarkasta aina ennen käytöä, etta laite ei ole vioittunut!

Saaadahultusahauskulma.
Yhdistapiapistotulppapistorasian.
Kiinnita tyokappale kiinnittimillä (7) ja varmista, etta se on lujasti kiinn.
- Pidä työkappale tiukasti sahan vasemmalla puolella pysyen samalla itse turvallisella etäisyydellä terästa.
- Kytke laite toimintaan kytkimellä (1 + 2) .

• Odota, etta terä pyörii taydella nopeudella, ennen kuin annat sen koskea sahattavaan kappaleeseen.
  Vapauta suojakannen lukitus nupilla (3).
• Vie terä nyt hitaasti alas, niin etta se leikkaa työkappaleen ja painuu tyotasossa olevaan uraan. Älä paina teräa voimalla, vaan annalaitteen katkaista työkappale hitaasti.
• Nosta tera varoen takaisin ylos ja pysayt se vapauttamalla kytkin (1).

Liukutoiminnon kaytto

Kuva 1

Kone on kiinnitettä tiukasti työtasoon.

Käytä liukutoiminta leveiden työstkappaleiden sahaamiseen:

Kiinnitta tyostokappale paikoilleen kiinnittimella.
- Löysää nuppia (12).
- Liu'uta kone kokonaan itseesi pain.
- Kytke kone pälä virtakytkimellä.
- Vie sahaa hitaasti alaspain, jotta sahanterä sahaa tyostokappaleeseen.
- Paina konetta hitaasti taaksepäin.
- Vie kone uudelleen kevyesti ylöspain ja kytke se pois päläva vapauttamalla virtakytkin.

Laserinkayttö

Kuva 2

• Kytke laser pääle painamalla virtakytkintä 2.
• Kytke laser pois päältä vapauttamalla virtakytkin 2.

5. KUNNOSSAPITO

Ennen kuin ryhdyt huoltamaan laitetta mitenkään, varmista että pistotulppa on irrotetu pistorasiasta.

Liukukiskot

Lika voi vioittaa liukukiskoja ja siten Haitata koneen kayttoa.

• Puhdista liukukiskot säännöllisesti pehmeällä kankaalla.
  Tiputa kiskoille hiukan voiteluöljä
• Liikuta jiirisahaa edestakaisin, jotta öljy leviätasaisesti kiskoille.

Laitteet on suunniteltu toimimaan pitkän
aikaa mahdolisimman vähällä huollolla.
Laitteen elinkaari pitenee, kun se puhdistetaan
säännöllisesti ja sitä käytetaan asianmukaisella
tavalla.

Ongelmatilanteet

1. Moottori ei käynnisty

• Pistotulppaa ei ole yhdistetty pistorasiaan.
• Verkkjoho to vioittunut.
• Kytkimessä on vikaa. Toimita laite myyjälle korjattavaksi.

2. Sahausjäki on rosoinen

• Tera on teroitettava.
• Tera on kiinnitetty takaperin.
• Tera on tutkeutunut pihkasta tai sahanpurusta.
• Tera ei sovellu työkappaleelle.

3. Korkeuden- tai kulmansaatovipu ei liiku

• Poista lastut ja sahanpuru.

4. Moottori ei saavuta taytt pyorimisnopeutta

• Jatkojohto on liian ohut tai lian pitkä.
• Verkkojannite on alle 230 V.

5. Laite tärisee voimakkaasti

• Tera on vahingoittunut.

6. Laite kuumenee voimakkaasti

• Ilmanvaihtoakot ovat sukossa. Puhdista ne kuivalla liinalla.

7. Sähkömoottori käy nykien

• Hiiliharjat ovat kuluneet loppuun. Vaihda hiiliharjat tai kysy nuvoa myyjaltä.

Puhdistus

Puhdista laite sānnöllisesti, mieluiten joka käytökerran jälkeen, pehmeallä liinalla. Pidä ilmanvaihtoaukot puhtaina polystä ja liasta. Poista pinttynyt lika saippuaveteen kostutetulla pehmeallä liinalla. Älä käytä puhdistukseen bentseenia, alkoholia, ammoniakkia tai muita liouotteita. Ne voivat vahingoittaa muoviosia.

Voitelu

Laite ei tarvitse lisavoitelua.

Viat

Jos kone vikaantuu esimerkiki osan
kulumisen johdosta, ota yhteys takuukortin
huoltopisteeseen. Tämän käytöoppaan
takasivulla on Hajotuskuva, jossa on lueteltu
tilattavissa olevat osat.

YMPÄRISTÖ

Laite toimitetaan lujassa pakkauksessa kuljetusvauroiden estamiseksi. Pakkaus koostuusurelta osin kierratettavista materiaaleista. Laita taman vuoksi pakkausmaterialit mahdollisuuksen mukaan kierratykseen.

Vioittuneet tai käytösta poistettavat sahkölaitteet on toimitettava asianmukaiseen kierrätspisteeseen.

Vain EC-maille

Alä havità sähkölaitteita kotitalousjätteen
mukana. Sähkö- ja elektronikkaromua koskevan
EU-standardin 2012/19/EU ja vastaavien
paikallisten lakien mukaisesti käytetyt
sähkölaitteet on havitettä erilliskeräyksessä
ymparistöystävällisesti.

TAKUU

Lue takuuehdot erillisestä takuukortista.

Tuotteeseen ja käytöoppaaseen voidaant tehdä muutoksia. Teknisii tietoja voidaan muuttaa ilmoituksetta.

RADIAL LISTESAV MSM1038
