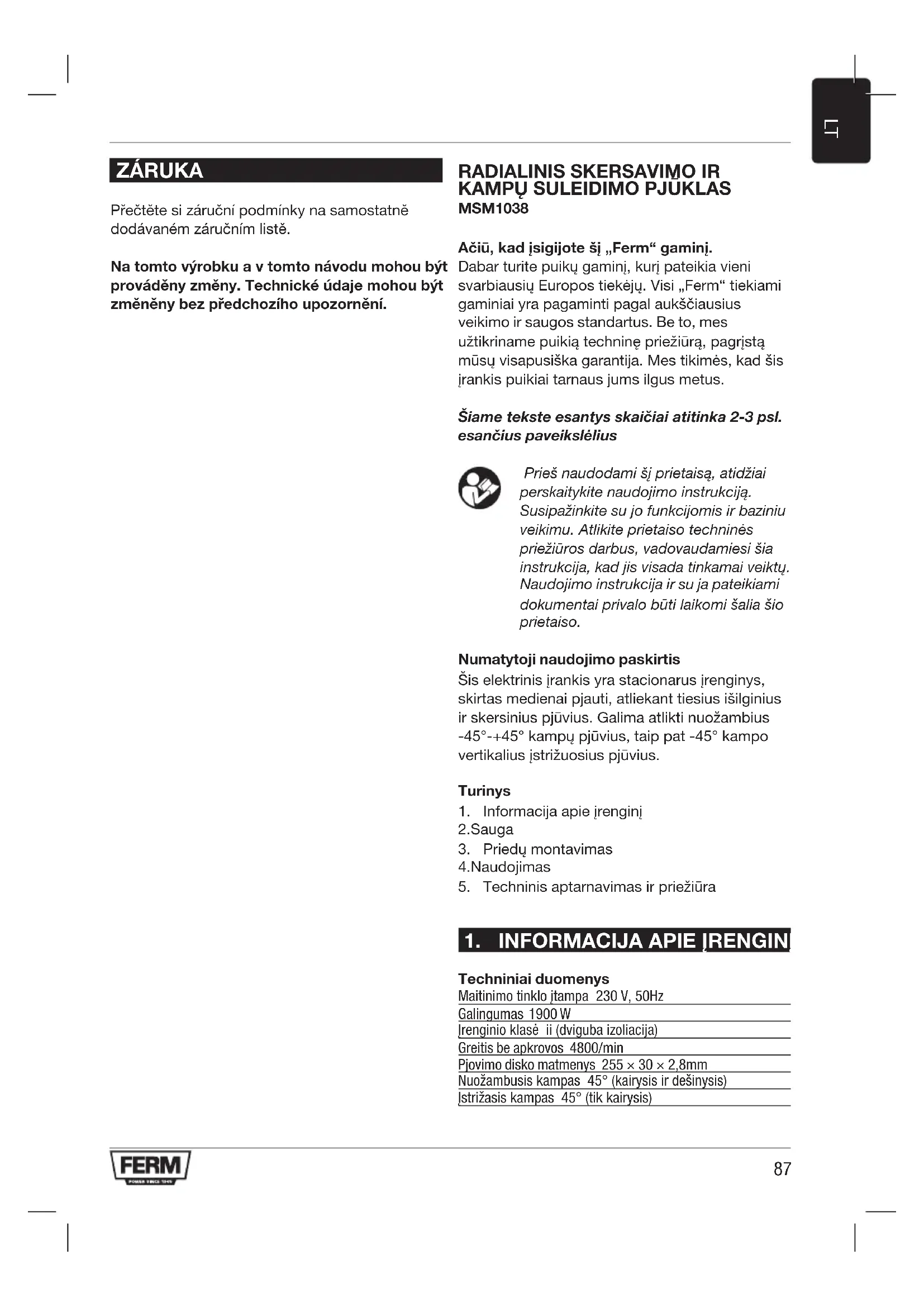

NAUDOJIMO INSTRUKCIJA MSM1038 Ferm

Dabar turite puiku gaminj, kurj pateikia veni svarbiausiu Europos tiekëju. Visi „Ferm“ tiekiami gaminai yra pagaminti pagal aukšciausius veikimo ir saugos standartus. Be to, mes užtikriname puiki technique priežiura, pagrsta mûsu visapusiška garantija. Mes tikimës, kad šis jrankis puikiai tarnaus jums ilgus metus.

Šiame tekste esantys skaičiai atitinka 2-3 psl.
esancius paveikslélius

Pries naudodami sj prietaia, atidziai perskaitykite naudojimo instrukcija. Susipazinkite su jo funkcjomis ir baziniu veikimu. Atlikite prietaiso technines prieziros darbus, vadovaudamiesi sia instrukcija, kadjis visada tinkamai veiktu. Naudojimo instrukcija ir su ja pateikiami dokumentai privalo buti laikomi salia sio prietaiso.

Numatytoi naudiojimo paskirtis

Sis elektrinis jrankis yra stacionarus irenginys, skirts medienai pjauti, atliekant tiesius isilginius ir skersinius pjvius. Galima atlikti nuozambius -45^ + 45^ kampu pjvius, taip pat -45^ kampo vertikalius jstruzosius pjvius.

Turinys

1. Informacija apie jrenginj
   2.Sauga
2. Priedu montavimas
   4.Naudojimas
3. Techninis aptarnavimas ir prieziura

1. INFORMACIJA API JRENGIN

Techninai duomenys

Maitinimo tinklo itampa 230 V, 50Hz

Galingumas 1900 W

Jrenginio klase ii (dviguba izoliacija)

Greitis be apkrovos 4800/min

Pjovimo disko matmenys 255× 30× 2,8mm

Nuozambusis kampas 45^ (kairysis ir desinysis)

Jstrizasis kampas 45^ (tik kairysis)

Maksimali kampu suleidimo staliy pjovimo geba:

0^ nuozambis, 0^ jstrizumas 70 × 310 ~mm

45^ nuožambis, 45^ jstrizumas 40 × 210 ~mm

45^ nuozambis, 0^ jstriuzumas 70 × 210 ~mm

0^ nuozambis, 45^ jstriuzumas 40× 310mm

Svoris 15 kg

Lpa (garso slgis) 97 + 3 dB(A)

Lwa (garso galia) 110+3 dB(A)

Vibracijos lygis < 2,5m / s^2

Vibraciños lygis

Sioje naudojimo instrukcijoe nurodytas vibracijos lygis nustatyas atsižvelgiant j standartinj bandymo metoda, pateiktä EN 61029-1; jj galima naudoti palyginimui su kitais jrankiais ir preliminariam vibracijos poveikio jvertinimui naudojant jrankj minetiems darbams atlikti

naudojant jrankj kitokiems darbams arba naudojant su kitokiais arba prastai techniškai prižiūrëais priedais, poveikio lygis gali Ženkliai padideti
- kai jrankis yra išjungtas arba kaijis veikia, bet faktiskai nera naudiojamas, poveikio lygis gali zenkliai sumažeti

Apsisaugokite nuo vibracijos poveikio, techniškai prižūredami jrankj ir jo priedus, laikydami rankas šiltai, planuodami darbus.

Savybès

Pav. 1, 2, 3, 4 ir 5

1. Jungimo / ijsungimo jungiklis
2. Lazerio jungimo / ijsungimo jungiklis
3. Atlaisvinimo mygtukas (disko apsauginio gaubto)
4. Anglies šepetělio dangtelis
   5.Fiksatorius
5. Apsauginis disko gaubtas
6. Ruosinio spaustuvas
   8.Kreiptuvas
7. Pjovimo kampo nustymo rankenèle
8. Fiksavimo rankenèle
   11.Fiksavimosvirtis
9. Rankenèle virslankiojamosios atramos
10. Dulkiu surinkimo maišelio jungtis
11. Istrižasis kampas
    15.Rankena
    16.Gaubtas
12. Pjuklo disko varztas
13. Jungé

14. Varžtas

15. Atitraukimo svirties varžtas

16. Ilginimo dalys (kairé ir dešiné)
17. Pjuklo disko fiksavimo mygtukas
    23.Kamporodiklis
    24.Atraminislaikytuvas

2. SAUGOS TAISYKLEs

Kai naudojate jrankius su akumuliatoriais, laikykites butinu saugos priemoniu, kadsumažintumete gaisro, skyscio ištekëjimo iš akumuliatori ir sužeidimo pavoju.

Pries pradedami naudoti elektrinj jrankj, visada perskaity kite specialia gaminio naudojimo instrukcija bei saugos taisykles ir issaugokite jas ateiciai.

Stacionaraus jrenginio montavimas 6 pav.

Sis prietaisas yra stacionarus irenginys: saugumo sumetimais jj visada privaloma tvirtai sumontuoti ir nenaudoti jo mobiliesiems darbams.

Šj renginj galima montuoti dviem budais:

a) Kaip stacionaru jrenginj ant darbastalio.
Tokiu atveju jrenginj privaloma pritvirtinti priedarbastalio 4 varztais.
b) Kaip stacionaru irenginj ant porremio. Tokiu atveju irenginj privaloma pritvirtinti prie porremio 4 varztais, o poremj priverzti 4 varztais prie maziausiai 1 kvadratinio metro dydzio grindu plokstes.

Zenklai

Naudojant elektrinj irankj, svarbu atkreipti demesi j toliau nurodytus zenklus. Tinkamai suprata zenklu reiksme, galèsite saugiau naudotis elektriniu irankiu

Reiskia susižeidimo pavoju, pavoju gyvybei arbaŽalos jrankiui pavoju, jei nebus laikomasi šiame vadove paveiktu nurodymu.

Démesio: elektros smugio pavojus

Nleiskite artyn pašaliniu asmenu

Dévékite apsauginius akinius

Devekite ausy apsaugas. Triuksmas gali sukelti klausos praradima.

Dévékite apsaugine kauke

Pavojinga zonal Irenginiui veikiant, rankas laikykite atokiai (10 cm atstumu) nuo pjovimo zonos. Pavojus susizaloti prisilitetus prie pjovimo disko

Nenukreipkite lazerio spindulio tiesiai j zmones ar gyvunus ir patys neziurekite tiesiai j spindulj netgi iS toli. Sis elektrinis jrankis priskiiramas 2 klases prietaisams ir kelia lazerine radiacija pagal EN 60825-1. Tai gali sukeltizmogaus apakima.

Disko matmenys. Atkreipkite demesj j pjoivo disko matmenis.Angos skersmuo privalo atitikti jrankio velena be jokio laivumo.*Naudokite tik tiekejo nurodyta sandarinimo zieda; sandarinimo ziedas neturi turejo jokio laivumo

Jrenginj gabenkite tik tada, kaijis yra vidineje transportavimo padetyje

1. Darbo vietos sauga

a) Darbo vieta turi buti svari ir gerai apsviesta. Uzgriozdintos ir tamsios vietos daznai yra nelaimingu atsitikmu priezastimi.
b) Elektriniu jrankiu nenaudokite sprogioje aplinkoje, pavyzdziui ten, kur yra degiu skysciu, duju arba dulkiu. Elektrinaijrankiai sukelia kibirkstis, nuo kuriu gali uzsidegti dulkes arba garai.
c) Dirbdami su elektriniu jrankiu neleiskite artyn vaiku ir pašaliniu asmenu. Atitrauke demesigalite nesuvaldyti jrankio arba perpjauti ruosini.
d) Niekuomet nepalikite jrenginio be prieziuros, neisjunge jo is maitinimo tinklo.

2.Asmenssuga

a) Jeigu niekada nesate naudoje tokio irenginio, geriau butu, jeigu jus pirma pamokytu specialists, instrktorius ar meistras.
b) Laiky kite isjungtus elektrinius jrankius vaikams nepasiekiamoje vietoje Naudojami nekvalifikuotu martotoju, elektriniai jrankiai yra pavojingi.

c) Elektriniai jrankiai turi buti sausi, švarus, netepaluoti ir nealyvuoti. Tinkamai techniškai prižūrímus elektrinius jrankius galima saugiau ir lengviau valdyti. Tepaluotos, alyva išteptos rankenos yra slidžios, todél galima nasuvaldyti jrankio.
d) Darbo vieta visada privalo buti švari ir tvarkinga. Antraip galite paslysti arba užkliuti.
e) Kai naudojate elektrinj irankj, budkite budrus, stebekite savo veiksmus ir vadovaukites sveiku protu.
f) Nepersitempkite. Visuomet tvirtai stovekite ant zemés, išlaikykite pusiausvyra. Taip galèsite geriau valdyti elektrinj irankj netikétose situacijose.
g) Nenaudokite jrenginio, budami pavarge arba veikiami narkotiku, alkoholio arba vaistu. Dirbant su elektriniu jrankiu uztenka vienos neatidumo akimirkos ir galima sunkiai susiesteisti.
h) Visada naudokite apsaugos priemones. Visada devekite apsauginius akinius, kauke nuo dulkiu, ausu apaugas ir apsauginius batus. Atlikdami jrenginio technines prieziuros darbus arba tvarkydami zalivas, muvekite pirstines. Susiriskite plaukus. Noredami sumazinti pavoju susizeisti:
i) Bukite atsargus, pjaudami dvigubonuozulnumo sujungimus. Atliekant pjuvi, pjovimo diskas, ruosinys ir rankos visada turi buti matomi.
j) Niekada nepjaukite daugiau nei vieno ruosinio vienu metu.
k) Isitikinkite, ar ruosinyje nera jokiu viniu / kabiu ar kitu pašaliniu objektu.
I) Siuo jrenginiu niekuomet nepjaukite metaliniu ar akmeniniu ruosiniu.
m) Nenaudokite medziagu, kuriu sudetye yra asbesto.

3. Elektriniu jrankiu sauga

Pirma karta naudodami jrenginir veliau kiekviena karta ji naudodami:

Pries darydami bet kokius irenginio technines prieziuros darbus, istraukite kiistuka is elektros tinklo lizdo.

Bendroji informacija: Patikrinkite visas pjovimo
stakles: ar netruksta jokios dalies, ar dialys
nesulankstytos, neapgadintos, nera jokiu veikimo
sutrikimu, ar nera arba nepastebima jokiu
mechaniniu ir (arba) elektros gedimu, ar veikiantis
irenginys nekelia nepaprastai didelio triuksmo; zr.
naudojimo instrukcija.

Pastebëjus kokiu nors i'renginio defektu, juos
privaloma pašalinti ir tik tada naudotis i'renginiu.
Privaloma naudoti tik originalias atsargines dalis!
Jeigu kiltu kokiu nors abejoni del jusar i'renginio
naudojimo saugos, pasitarkite su i'renginio tiekëju.

Elektrosuga

a) Visada naudokite originalu elektros kištuka, kuris atitinka elektros lizda; su jžemintais elektrinias jrankiais niekada nenaudokite jokiū adapteriu. Nepakeisti, originalus kištukai ir juos atitinkantys elektros lizdai sumazins elektros smugio pavoju.
b) Nesinaudokite irenginiu, kurio maitinimo kabelis yra pazeistas. Nelieskite pazeisti kabelio - iStraukite elektros kištuka, jeigu dirbant kabelis butu pazeistas. Pazeisti kabeliai padicina elektros smugio pavoju.
c) Reguliarai tikrinkite kabeli; pasirupinkite, kad pazeistas kabelis butu sutaisytas. Laidu ir kištukpuakeitimas Pakeite laidus ar kištukus naujs, senuosius tuoj pat ismeskite. Pavojinga ki stikikištuka su kabanciu, neprijungtu laidu j sieninj lizda. Naudokite originalu maitinimo laida ir elektros kištuka; remonto darbus privalo atlikti tik kvalifikuotas meistras, kad butu užtikrintas elektrinio jrankio saugumas!
d) Norint isvengti elektros smugio: jungiant kišukaj lizda, metaliniai kontaktai jokiais budais neturi susiliesti.
e) Nedirbkite su elektrinais irankiais lietuje arba esant dideliam oro dregnumui. I elektrini iranki patekes vanduo padidina elektros smugio pavoju.
f) Niekada kistuko is lizdo netraukite laikydami už laido. Saugokite laida ir kistuka nuo karšcio, alyvos ir astri daiktu.
g) Dirbdami su elektriniais irankiais lauke, naudokite tam pritaikytq ilginimo laida. Naudojant darbui lauke tinkama laida, sumazeja elektros smugio pavojus.
h) Šiame jrenginyje jrengtas lazeris. Nenukreipkite lazerio spindulio tiesiai j zmones ar gyvūnus ir patys neziūrekite tiesiai j spindulj. Net iš toli. Lazeris atitinka EN 60825-1 2 klase.

i) Lazeriu jrenginius gali taisyti tik lazeriu gamintojas arba specialists.
j) Jeigu elektrinji irankji neisvengiamai reikia naudoti dregnoje aplinkoje, naudokite energijos saltini, apsaugota liekamosios elektros srovés prietaisu (RCD). Naudoant RCD, sumažëja elektros smugio pavojus.

Mechanique sauga

a) Pries jjungdami Irenginj, patikrinkite, ar pjoyimo diskas gali laisvai sukts. Patikrinkite, ar esant ivairioms pjoyimo stakliu padetims pjoyimo diskas gali laisvai sukts; jeigu pjoyimo diskas liecia kokia nors stakliu dal, stakles reikia sureguliuoti arba suremontuoti.
b) Nenaudokite elektrinio jrankio, jeigu jo jungiklis jo nejjungia arba neisjungia. Elektrinis jrankis, kurio negalima valdyti jungikliu, yra pavojingas - jj privaloma sutaisyti.
c) Visuomet naudokite tinkamo dydžio ir formos pjovimo diskus. Naudokite gamintojo rekomenduojamus pjovimo diskus (EN-847-1). Pjovimo diskai, kurič vidinës angos neatinka pjuklo montavimo jrangos, veiks ekscentriškai, sukeldami kontrolës praradima
d) Niekada nenaudokite per mažú arba per dideliú pjovimo disku. Tai labai pavojinga.
e) Niekada nepasalinkite p jovimo disko zymès. Technine informaci visada turi buti matoma, kad galima butu tinkamai pasirinkti keiiciant p jovimo diskus.
f) Ivtvirtinkite ruosinj. Visada suspauskite ruosinj spaustuvais: taip bus saugiau nei laikant ranka.
g) Niekada nepalikite veikianchio irenginio -palaukite, koljis visiskai nesustos.
h) Nenaudokite greitapjovio plieno disku (HSS). Pjoyimo diskas gali lengvai skilti.
i) Niekada nenaudokite atbukusi, jtrukusi, sulankstytu arba apgadintu pjoyimo disku. Pries naudodami jrenginj, atjunkite jj nuo elektros tinklo lizdo ir patikrinkite pjoyimo diska. Apgadinti arba atbuke pjoyimo diskai pjauna siaurai ir sukelia pernelyg didele trintj, disko strigima ir atatranka. Tuoj pat pakeiskite apgadintus pjoyimo diskus; visada naudokite originalias junges, verzles ir (arba) varztus.
j) Pries jungdami elektrinji rankj, pašalinkite visus reguliavimo raktus arba veržliarakcius. Neišrauke veržliarakciio is besisukancios elektros jrankio dalies rizikuojate susižeisti ir sukelti labai pavojinga situacija.

k) Ant p jovimo disko pažyméta rodykle rodo sukimosi krypti. Ši rodykle privalo buti nukreipta ta pačia kryptimi kaip ir ant jrenginio pažyméta rodykle, o p jovimo disko dantukai privalo buti nukreiptiŽemyn p jovimo stakliu prikeyje.
l) Nelieskite p jovimo disko tuoj pat po darbo: palaukite, koljis atvès. Naudojant jranki, p jovimo diskas labai jkaista.
m) Saugokite pjovimo diskus nuo sutrenkimu ir smugiu. Nespauskite pjovimo disko iš šono.
n) Dirbdami su jrankiu, nenaudokite jegos. Darbui atlikti naudokite tinkama jrankj. Tinkamu elektriniu jrankiu geriau ir saugiau atiksite darba tokiu greiciu, kuriamjis yra numatyas.
o) Niekada nestovekite ant elektrinio jrankio. Elektriniam jrankiui apvirtus, galima sunkiai susizaloti.

Visada naudokite papildomatarama, kad Irenginys butu stabilesnis.

p) Irenginye yra jtaisu dulkiu istraukimo prietaisams prijungti; butinai juos prijunkite ir tinkamai naudokite. Surenkant dulkes, sumazêja su dulkémis susijé pavojai.
q) Irenginio ventiliacijos angos visada turi buti svarios. Privaloma valyti susikaupusias dulkes.
r) Patikrinkite, ar apsauginis gaubtas tinkamai veikia ir arjis laisvai juda. Niekada neužblokuokite apsauginio gaubto atidarymo padétyje.
s) Niekada nešalinkite jokiŋ nuopjovu iš pjovimo
zonos irenginiui veikiant.
Pirmiausia visada sugrazinkite irankio svirtj i
neutralia padetj, tada isjunkite irenginj.
t) Nuleiskite p jovimo diska ant ruosinio tik tada, kai irenginys yra jjungtas. Antraip p jovimo diskas gali jstricti ruosinyje ir sukelti atatranka.
u) Jeigu p jovimo diskas užstringa: Išjunkite jrenginj ir laikykite ruosinj, kol p jovimo diskas visiskai sustos.
v) Norint išvengti atatranks: Negalima judinti ruosinio, kol jrenginys visiskai nesustos. Pasalinkite pjoyimo disko jstrigimo priežasti, pries vel jjungdami jrengini.
w) Pjaudami profiliotas dalis, apvalius ar panasius ruosinius, visada prispauskite ruosiniprie stabdiklio, kad pjaunamasjis nepasisuktu, nepakryptu ar nepajudetu.
x) Niekada nepjaukite jrenginiu ruosiniu, kurie yraper mazi, kad juos galima butu saugiaj tvtirtinti.

Besisukanciam pjovimo diskui palietus mausz medinius ar kitus ruosinius, jie gali didele jegatrenkti naudotojui arba netoliese esantiems zmonems.

y) Pjaudami visada naudokite papildomas atramas.
z) Pjaudami didelius ruosinius: Naudokite papildomas atramas.

aa) Niekada nepašalinkite ant jrenginio pažymétu jspëjamju Ženklu. Ant jrenginio visada turi buti matoma technine informacija arba informacija apie jrenginio tipa.

Pabaigus pjauti, pjoyimo galvute reikia paliktinuleista, tada ijsjungti Irenginir palaukti, kol sustos visos besisukancios dalys, tik tada patrauktitrankas nuo irenginio.

3. MONTAVIMAS IR Priedai

Kampu suleidimo stakliy montavimas

• Viena skersinj (21) reikia deti desineje drenginio pusede, o kita skersinj - kaireje pusede.
• Dékite ruosinio spaustuva (7) irenginio kaireje arba desinéje puseje.
• Laikydami už rankenos, šiek tiek patraukite pjūklá Žemn, tada šiek tiek ištraukite kaištj (5), kad pjūklas pajudětu aukstyn.

Pastaba. Niekuomet nenaudokite kampu suleidimo stakliu be pateiktuju ilginimo daliu. Patikrinkite, ar jos yra tinkamai sumontuotos.

Apsaigos nuo apsivertimo atramos montavimas

• Sumontuokite atraminj laikiklj (24) pagrindogale esanchioje angoje.
• Priveržkite atraminj laikiklj varztais.

Slankiojamasis kreiptuvas

2 pav.

Saugumo sumetimais siame jrenginyje yra jrengtas slankiojamasis kreiptuvas, naudojamas atliekant jprastus ir jstrizuosius pjuvius.

• Atlikdami jprastus tiesius skersinius ir nuozambius pjuvius, visada nustatykite slankiojamaji kreiptuvag 8)j galar tvirtai uzfiksuokite, kad ruosinys butu saugiai atremtas.
• Atliekant jstriuosius pjvius, slankiojamasis kreiptuvas (8) turi buti nustatyas tinkama

padeti, kuo arciau pjovimo disko pavirsiaus, bet jo neliesti, irjis privalobutinkamai uzfiksuotas.

Pjovimo disku keitimas 4ir5pav.

Naudokite tik astrius ir neap gadintus p jovimo diskus. Apluzusius arba sulankystus p jovimo diskus privaloma nedelsiant pakeisti nauvais.

PAVOJUS: nenaudokite didesniu disku nei nurodyta. Jie gali liestis prie disko apsauginio gaubto ir suzaloti.

Nenaudokite per storo disko, kad isorine disko poverzlé liestusi prievelenoplokstumu. Antraip disko varztas negales tinkamai pritvirtinti disko prieveleno.

Nenaudokite šio pjuklo metalui arba betonui pjauti.

• Atjunkite mechanizma nuo energijos šaltinio.
• Atsukite varžtā (20), kuriuo atitraukimo svirtis yra pritvirtinta prie disko apsauginio gaubto.
• Issukite varzta (19), kad galetumete nuimti varzto gaubelj, pakèle disko gaubta (6).
• Turi matytis ir pjoyimo disko varztas (17), ir jungé (18), kaip pavaizduota 5 pav.
• Paspauskite p jovimo disko fiksavimo mygtuka (22). Atsargiai ranka sukite p jovimo diska tol, kol diskas užsifikuisos.
• Šešiakampiu veržliarakciu atsukite p jovimo disko varžta (17), sukdami pagal laikrodžio rodykle.
• Nuimkite junge (18) ir p jovimo diska.
• Użdekite nauja p jovimo diska, jsitikindami, kad ant p jovimo disko esanti rodykle yra nukreipta ta pačia kryptimi kaip ir ant jrenginio paźyméta rodykle. P jovimo disko dantukai privalo būti nukreipti Žemyn.
  Uzfikuokite pjovimo disko varzta (17), naudodami pjovimo disko fiksavimo mygtuka (22), kad tvirtai užveržtumete.
• Nuleiskite disko apsauginj gaubt (6), kad butu tinkamai nustatyas varzto gaubtelis, ir užverzkite varzta (19).
  Vél pritvirtinkite atitraukimo svirtj ant disko apsauginio gaubto (6), užverždami varžta (20).
• Pasukite pjovimo diska ir jsitikinkite, ar apsauginis gaubtas laisvai juda.

Pjovimo kampo nustatymas

2 pav.

Nuozambiukampunustatymas

Nuozambu kampa galima nustatyti nuo 45^ kaireje puseje iki 45^ desinexe puseje.

• Atlaisvinkite fiksavimo rankenèle (10).
• Paspauskite fiksavimo svirtj (11) ir sukite pjuklo pagrindaj kaire arba de sine, naudodami fiksavimo rankenèle (10), kol kampu rodiklis (23) rodys reikiama kampa.
• Atleiskite fiksavimo svirtj (11) ir užtvirtinkite fiksavimo rankenele (10).

Isankstinés toliau nurodytu kampu nuostatos (greitosios nuostatos): -45^ -30^ -22.5^ -15^ 0^ 15^ 22.5^ 30^ 45^ .

• Sukdami pagrindo ploksté, laikykite nuspaude fiksavimo svirtj (11) ir atleiskite svirtj, nepasiekus reikiamo kampo, tada ploksté pati užsifiksuo resikiamoje iš anksto nustatytoje padétye.

Istrizuju kampu nustatymas

1ir3pav.

Istrižaji kampa galima nustatyti nuo 0^ iki 45^ .

• Atlaisvinkite reguliavimo rankenèle (9).
• Kreipkite pjukla, naudodami rankenèle, kol kampu rodiklis (14) rodys reikiama kampa.
• Užveržkite reguliavimo rankenèle (9).

Angliniu sepeteliu keitimas

2 pav.

• Atjunkite jrenginj nuo elektros tinklo.
• Atsukite du dangtelius (4) variklio korpuso, priekyje ir gale.
• Pakeiskite anglinius šepetélius to paties típo šepetéliais.
  Vél priveržkite dangtelius (4).

Pastaba. Visada tuo pat metu pakeiskite abu anglinius šepetélius; niekada nenaudokite senj šepetéliç kartu su nauvais.

Dulkiy maišelio uzdéjimas

1 pav.

Paspauskite dulki surinkimo maišelio (13) spaustuka ir uzmaukite ji ant jrenginio gale esancios angos.

Atleidus spaustuka, dulkiu surinkimo maiiselis bus užfiksuotas.

4.NAUDOJIMAS

Kampu suleidimo stakliu naudiojimas 1 pav.

Pries naudiojima visada patikrinkite, ar nera trikciu arba defektu!

Nustatykite jrenginji reikiamu pjovimo kampu.
- Prijunkite jrenginj prie elektros tinklo.
- Užfikuokite ruosinj spaustuvu (7): jsitikinkite, ar ruosinys yra tinkamai jtvirtantas!
- Tvirtai laiky kite ruosinj iš kairës pusës, bet išlaiky kite saugu atstuma nuo pjuklo disko.
- Junkite jrengini, paspausdami jungiklj (1).
- Palaukite, kol pjovimo diskas pasieks maksimalu sukimosi greitj, tik tada nuleiskite jj ant ruosinio.
- Naudodami rankenèle (3), pakelkite apsauginio gaubto fiksatoriu.
Dabar letai nuleiskite pjukla zemyn, kad pjoyimo diskas pjautu ruosinj ir praeitu pro pagrindo anga. Nespauskite pjuklo. Leiskite jrenginiui pacliam pjauti ruosinj.
- Atsargiai pakelkite i'renginj aukstyn ir isjunkite jj, atleisdami jungiklj (1).

Slinkimo fungcijos naudojimas 1 pav.

Jrenginys privalo buti tvirtai priverztas prie darbastalio.

Naudokite slinkimo fungcija platiems ruosiniams pjauti:

Uzfiksoukite ruosinj spaustuvu.
- Atlaisvinkite rankenèle (12).
- Patraukite jrenginj iki galo link saves.
- Junkite jrenginj, naudodami jungiklj.
- Létai nuleiskite pjuklažemyn, kad p jovimo diskas pjautu ruosinj.
Létai stumkite jrenginj atgal.
- Atsargiai pakelkite jrenginj aukstyn ir isjunkite jj, atleisdami jungiklj.

Lazerio naudojimas

2 pav.

Noredami jjungti lazeri, spauskite jjungimo / isjungimo jungiklj 2.
Noredami ijsjungti lazeri, atleiskite jjungimo / isjungimo jungiklj 2.

5. TECHNINE PrieziURA IR REMONTAS

Atlikdami sio jrenginio technine prieziura, jsitikinkite, ar jrenginys yra atjungtas nuo elektros tinklo.

Slinkimo begeliai

Purvas gali pazeisti slinkimo begelius ir sutrikdyti jrenginio veikima.

• Reguliariai valykite slinkimo begelius minksta sluoste.
• Užlašinkite ant slinkimo begeliu šiek tiek tepimo alyvos.
  Pastumkite kampu suleidimo stakles pirmyn ir atgal, kad alya tinkamai pasiskirstytu ant begeliu. Sie jrenginiai skirti ilgalaikiam naudojimui be jokiu problemu ir jiems reikia minimios technines prieziuros.

Irenginys ilgai jums tarnaus, jeigu reguliariai jj valysite ir tinkamai naudosite.

Valymas

Regulariai valykite jrenginio korpusa sausa sluoste, pageidautina po kiekvieno panaudojimo. Ventiliacijos angos turi buti svarios: nedulketos ir nepurvinos. Isisenejusi purva nuvalykite minksta sluoste, sudrekinta muiluotu vandeniu. Valymui niekuomet nenaudokite tirpikliu, pavyzdziui, benzino, alkoholio, amoniako tirpalo ir pan. Sietirpikliai gali apgadinti plastmasines dalis.

Problemos srendimas

1. Variklis nejsijungia

2. Kistukas nejkištas jeelektros lizda.

3. Nutruko maitinimo laidas.
   Sugedo jungiklis. Atiduokite jrenginj galiotajam atstovui, kad sutaisytu.

4. Nelygus (dantytas) pjuvis

5. Reikia pagalasti p jovimo diska.

6. Pjovimo diskas sumontuotas apverstai.
7. Pjovimo diskas apsivélé smala arba pjuvenomis.

8. Sis pjovimo diskas netinka naudojamam ruosiniui pjauti.

9. Užstrigo aukšćio ir (arba) nuozambio svirtis.

Reikia pašalinti pjjuvenas ir (arba) dulkes.

4. Variklis sunkiai pasiekia maksimalias apsukas

• Per plonas ir (arba) per ilgas ilginimo laidas.
• Maitinimo tinklo jtampa zhemesne nei 230 V.

5. Irenginys per smarkiai vibruoja

• Pjovimo diskas yra apgadintas.

6. Irenginys per smarkiai jkaista

Uzsikimso ventiliacijos angos. Isvalykite jas sausa sluoste.

7. Elektrinis variklis veikia netolygiai

Nusidévejo angliniai sepetéliai. Pakeiskite anglinius sepetelius arba pasitarkite su pardavimo atstovu.

Tepimas

Sio Irenginio papildomai tepi nereikia.

Gedimai

Jeigu ivyktu koks hors gedimas, pvz., susidevetu kokia hors dalis, susisiekite su techninio aptarnavimo atstovu, kurio adresas yra nuroydantas garantijos korteleje. Sio vadovo gale rasite daliu, kurias galite užsisakyti, sarasa.

APLINKOSAUGA

Norint apsaugoti nuo sugadinimo gabenimometu, sis jrenginys pristatomas kietoje pakuotete. Kai tik imanoma, pakuotye rya gaminama iS perdirbtu zaliavu, todel pasinaudokite galimyberusiuoti atliekas ir tinkamai ismeskite pakavimo medziagas. Keisdami jrenginj nauju, senaji atiduokite vietos atstovui. Ciajis busutilizuotasaplinkai nekensmingu budu.

Sugadintus ir (arba) senus elektrinius arelektronius prietaisus privaloma atiduoti j specialiai tam skirtus atlieky surinkimo punktus.

Taikoma tik EB šalims

Neišmeskite elektriniu jrankiu kartu su jprastomis buitinemis atliekomis. Atsizvelgiant ES Direktyva 2012/19/ES del elektriniu ir elektroniniu jrenginiu bei jos igyvendinima pagal nacionalinius teises aktus, visi elektriniai jrankiai privalo buti surenkami atskirai nuo buitiniu atlieku bei perdirbami tokiu budu, kad nebutu daroma zaala aplinkai.

GARANTIJA

Perskaitykite garantines salygas, pateiktas atskirai pridetoje garantijos korteleje.

Gaminys ir naudojimo instrukcija gali buti keiciami. Techninai duomenys gali buti keiciami ne isankstinio jspejimo.

RADIALAIS LENKZAGIS MSM1038

Pateicamies, ka iegadajaties so Ferm izstradajumu.
