NÁVOD K OBSLUZE MSM1038 Ferm

Dekujeme vam za zakouni tohoto vyrobku znacky Ferm. Nyni mate k dispozici vnikajici vyrobek dodavanj=yednim z hlavnich evropskych dodavatelu.Vsechny vyrobky dodavané spolecnosti Ferm jsou vyrabeny podle pozadavku nejnaročnejsich norem tykajicich se vykonu a bezpečnosti. Jako soucast nasi firemní filozofie poskytujeme také vnikajici zakaznicky servis, ktery je podporovan nasi komplexni zarukou. Doufame, ze vam nasv yrobek bude radne slouzit mnoho let.

Císlá v následujćím textu odkazuji na obrázky na stranách 2 až 3.

Pred pouzitim tohoto zarizeni si peclive prectete tento navod k obsluze.

Seznamte se z jeho funkcem i zakladni obsluhou. Provadejte udrzbu tohoto zaizeni podle uvedenychPokynu,aby byla stale zajistena jeho spravna funkce. Tento navod k obsslze a prilozena dokumentace musi byt stale ulozeny v blizkosti tohoto zaizeni.

Urcenepouziti

Toto stacionarní elektrické nárdí je určeno pro provaděné prímích podélních a pričních šežd'reva. Toto nárdí muže provadět horizontálníPokosové šezy v uhlch od -45° do +45°, stejně jako vertikánlí šikmé šezy v uhlu -45°.

Obsah

1. Informace o stroji
2. Bezpečnost
3. Montáz
4. Obsluha
5. Servis a udrzba

1. INFORMACE O STROJI

Technické udaje

Vykon 1800 W

Trida stroje II (dvojita izolace)

Rozměry pilového kotouče 255 × 30 × 2,8 mm

Uhel proPokosové rezy 45^ (vlevo a vpravo)

Uhel pro sikme rezy 45^ (pouze vlevo)

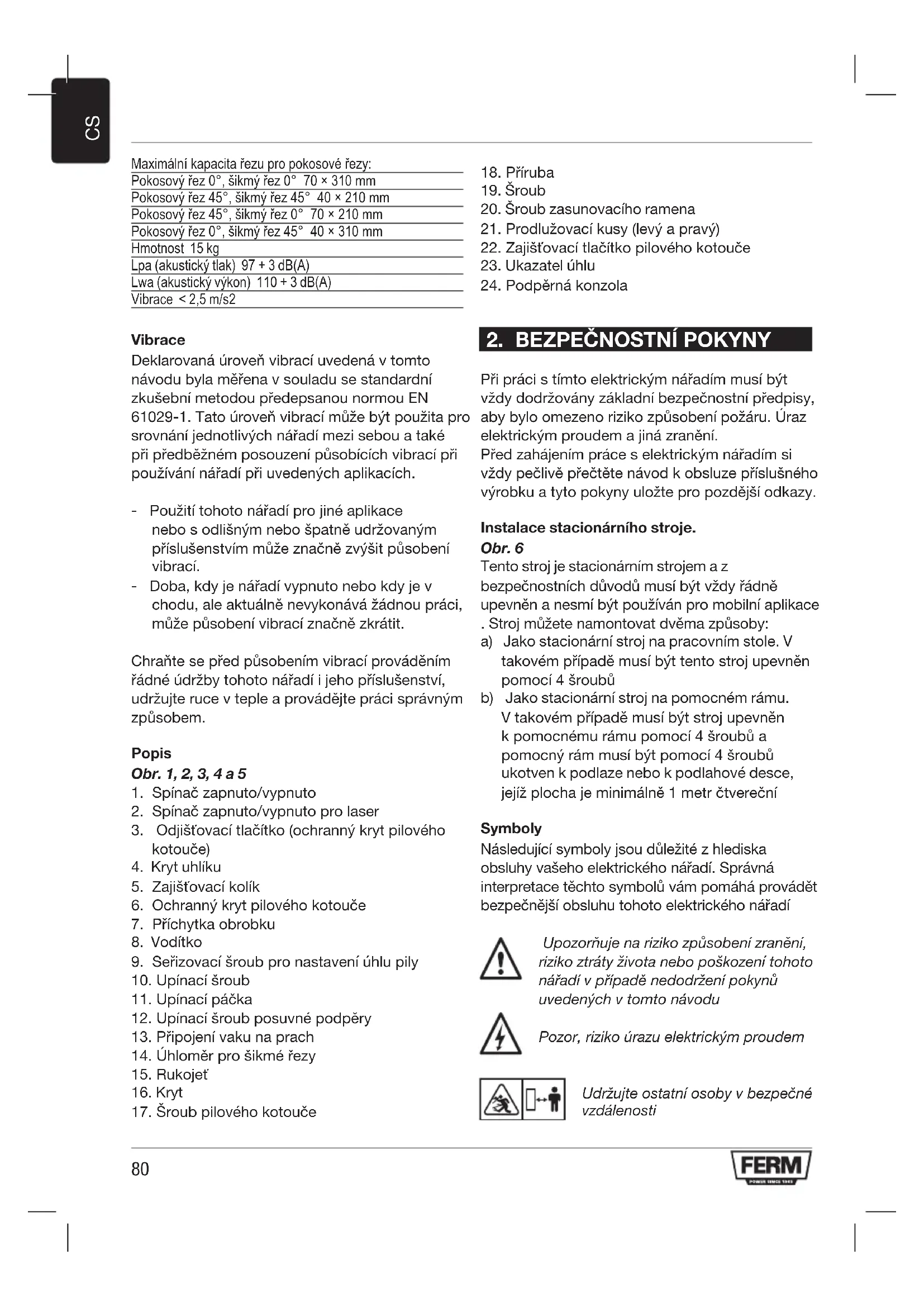

Maximalni kapacita fezu proPokosové fezy:

Pokosov'rez 0^ ,sikmy'rez 0^70× 310mm

Pokosov'rez 45^ ,skmmyrez 45^40× 210mm

Pokosov'rez 45^ ,sikmy'rez 0^70× 210mm

Pokosov'rez 0^ ,sikmyrez 45^40× 310mm

Hmotnost 15kg

Lpa (akusticky tlak) 97 + 3 dB(A)

Lwa (akusticky vykon) 110 + 3dB(A)

Vibrate < 2.5m / s^2

Vibrate

Deklarovaná uroven vibraci uvedená v tomto navodu byla měřena v souladu se standardní zkušebné metodou predepsanou normou EN 61029-1. Tato uroven vibraci muže být použita pro srovnám Jednotlivych nařadi mezi sebou a také pri prédbezném posouzení púsobících vibraci pri používaní nařadi pri uvedenych aplikácích.

• Použití tohoto náradí pro jiné aplikace nebo s odlišnám nebo špatné udržovaným príslušenstvímůze značné zvyšit púsobeni vibrací.
  Doba, kdy je nárádi vypnuto nebo kdy je v chodu, ale aktuálne nevykonáva zádnou prác, múze púsobeni vibraci značné zkrátit.

Chrahte se prêd pusobenim vibraci provadénim radne udrzby tohoto naadi jeho prisluosenstvi, udrzujte ruce v teple a provadejte pra ci spravnym zpusobem.

Popis

Obr. 1, 2, 3, 4 a 5

1. Spinač zapnuto/vypnuto
2. Spinač zapnuto/vypnuto pro laser
3. Odjišovaci tlačitko (ochranny kryt piloveho kotouče)
4. Kryt uhliku
5. Zajistovaci kolik
6. Ochranny kryt pilového kotouče
7. Prichytka obrobku
8. Voditko
9. Señrizovací sroup pro nastavení uhlu pily
10. Upinaci sroub
11. Upinací páčka
12. Upinaci sroub posuyné podpery
13. Pripojení vaku na prach
14. Uhloměr pro šiknéřezy
15. Rukojet
16. Kryt

17. Šroub piloveho kotouče

18. Přiruba

19. Sroub
20. Šroubzasunovaciho ramena
21. Produzovaci kusy (levy a pravy)
22. Zajistovaci tlacitko piloveho kotouce
23. Ukazatel uhlu
24. Podpěrná konzola

2. BEZPECNOSTNI POKNY

Pri praci s tímtó elektrickým náradim musí byt vždy dodržovány základní bezpečnostné predpisy, aby bylo omezeno riziko zpúsobení požáru. Uraz elektrickým proudem a jina zraněni.

Před zahájením práce s elektrickým náradím si vždý pečlivě prěctěte námod k obšluze príslušného vyrobku a tytoPokyny uložte pro pozdějs odkazy.

Instalace stacionarniho stroje.

Obr.6

Tento stroj je stacionarnim strojem a z bezpečnostnich dʊvodu musi byt vždy rádné upevně n a nesmi byt použivan pro mobilné aplikace. Stroj muzete namontovat dvěma zpúsoby:

a) Jako stacionárni stroj na pracovnim stole. V takovém pripadě musí byt tento stroj upevněn pomoci 4 šroubů
b) Jako stacionarni stroj na pomocném ramu.

V takovém pripadé musi byt stroj upevnén k pomocnému ramu pomoci 4 sroubú a pomocny ram musi byt pomoci 4 sroubú ukotven k podlaze nebo k podlahové desce, jejiz plocha je minimálne 1 metr Čtverečni

Symboly

Následujíci symboly jsou duležite z hlediska obsluhy vašeho elektrického nařadi. Správná interpretace těchto symbolů vám pomáhma provadět bezpečnéjsi obsluhu tohoto elektrického nařadi

Upozornuje na riziko zpusobeni zraneni, riziko ztraty zivota nebo poskozeni tohoto naradi v priade nedodrzeni Pokynu uvedenych v toto navodu

Pozor, riziko urazu elektrickym proudem

Udrzujte ostatni osoby v bezpechné
vzdalenosti

Používejte ochranu zraku

Používejte ochranu sluchu. Púsobéni hluku muže zpùsobit ztrátu sluchu.

Používejte masku proti prachu

Nebezpečné prostor! Udržujte ruce v bezpečné vzdálenosti (10 cm) od prostoru šrezu, je-li stroj v chodu. Nebezpeci zraněni, dojde-li ke kontaktu s pilovým kotoučem

Nemirte paprsek laseru na osoby nebo zvirata a nedivejte se do laseroveho paprsku, a to iz velké vzdalenosti. Lasertidy 2 na toto elektrickem naradi vytvari laserové zareni dne normy EN 60825-1. Toto zareni muze zpusobit oslepnuti osob

Rozměry kotouče. Dodržujte tokyny týkajíci se Rozmeru piloveho kotouče. Prümér otvoru na pilovém kotouči musi odpovidat prüméru vretena na nařadi bez jakékoli vule. *Používejte upinaci kroužek pouze v pripadé, je-li to vyžadovano dodavatelem, tento kroužek nesmi mit zádnou vuli

Provádejte prépravu tohoto stroje pouze v priadé, je-li slozen do prépravní polohy

1. Bezpečnost pracovniho prostoru

a) Udržujte Čistotu na pracovišti a zajistěte jeho radné osvětlení. Neuklizená a tmavá mista privolávaji nebody
b) Nepoužívejte elektrická nařadi ve vybusnych prostředích, jako jsou mista, kde se vyskytuji horlavé kapaliny, plyne nebo prasné latky. V elektrickém nařadi徇áki jiskrení, které muže zpúsobit vzniceni tohoto prachu nebo vyparů
c) Pri praci s tímo elektrickym náradim udržujte deti a okolo stojíci osoby v bezpečné vzdálenosti. Rozptylování můze zpúsobit ztratu kontroly nebo špatné rez obrobku
d) Nikdy nenechávejte tento stroj bez dozoru, aniž bystande jej nejdříve odpojili od napáćciho napěti

2. Bezpečnost-Febod

a) Nejste-li seznámeni s použitím tohoto stroje. Měli bye ste být nejdříve s jeho obsluhou seznámeni profesionálem, instruktorem nebo technikem
b) Ukladeje nepouživané elektrické náradí mimo dosah detí. Elektrické náradí je v rukách neproškolenych osob nebezpečné
c) Dbejte na to, aby bylo elektrické náradí suché a Čisté. Zabrante jeho znečistěné olejem nebo mazivem. Elektrické náradí, u kterého je provaděna rádná udrzba, je bezpečnéjsi a snáze se ovláda. Rukojeti znečistěné mazivem nebo olejem jsou kluzné, což zpúsobuje ztratu kontroly nad tímtó náradím
d) Ujistete se, zda mate k dispozici ciste a uklizené pracovni prostre di. Mohlo by dojit k vašemu uklouznuti nebo pádu
e) Pri práci s tímtó náradím budte stále pozorní, sledujte, co provádite a používejte zdravy Rozum
f) Neprecenujte své sily. Vždy udržujte správný postoj a rovnáhu. Tak bude umožnéna lepsí ovladatelnost tohoto náradi v neocékávanych situacích
g) Nepracujte s tímto strojem, jste-li pod vlivem alkoholu, drog nebo léku. Nepozornost pri obsluze tohoto elektrického náradí muze vest k velmi nebezpečnám zraněním
h) Vždy používejte ochranná zařizení. Vždy používejte ochranu zraku, masku proti prachu, ochranu sluchu, bezpečnostní obuv. Pri provaděné udžby nebo oprav nebo pri manipulaci s hrubým materiaLEM používejte rukavice. Mátě-li dlouhé vlasy, používejte vchodnouPokrávku hlavy. Omezte možnost zraněné
i) Bud'te opatrni pri rezani dvojitych kosovych spoju. Pilovy kotouc, obrobek a vase ruce musi byt pri rezani vzdy videt
j) Nikdy nerezte vice nez jedem obrobek najednou
k) Ujistete se, zdase v obrobku nenachazi zadne hrebiky nebo jiné cizi prédméty
I) Nikdy na tomto stroji nerezte materialy, jako jsou kovy nebo kamen
m) Nepracujte s materialy, které obsahuji azbest

3. Bezpečnost elektrického náradí

Pri prvnim pouziti stroje a potom pri jeho kazdém nasledujicim pouziti:

Pred provadénim jakékoli prace na tomtsto stroi odpojte zastrcku napajeciho kabelud sitové zasuvky.

VseobecnePokyny:Zkontrolujte kompletné celou pilu. Chybi-li jakákoli jej Čast, je-li deformovaná, poskozená nebo neni-li funkční, nebo zjistě-ll jakoukoli mechanickou Č elektrickou závadu, nebo je-li tento stroj nadměrně hlučný, postupujte podlePokynu uvedenych v tomtovádu k obsluze.

Zjistite-li na toto stroji jakékoli závady, préd opětovnám použitím tohoto stroje musí byt tyto závady odstranény. Pri opravách používejte pouze originální nahradní díly!

Máte-li jakékoli nevyřěsene problémy týkajíci se tohoto stroje, ktere by mohly ovlivnit vaši bezpečnost nebo bezpečnost stroje, kontaktujte prosim dodavatele tohoto stroje.

Elektrická bezpečnost

a) Vždy používejte pouze originálí zástrčku napajecího kabelu, která bude odpovidat sǐtóve zásuvce a nepoužívejte u tohoto uzemného elektrického naradižádné adaptéry zástrček. Neupravene zástrčky a odpovidající zásuvky budou snizovat riziko urazu elektrickým proudem

b) Nepoužívejte tento stroj, je-li poskozen jeho napájecí kabel. Nedotýkejte se poskozeného napájecího kabelu a dojde-li k poskození tohoto kabelu během prace s tímtó naRADIM, odpojte zástrčku od zásuvky. Poskozené kabely zvyšúj riziko urazu elektrickým proudem

c) Provádejte pravidelnou kontrlu napajecho kabelu a zajistete opravu poškozeného kabelu. Vyměna kabelu nebo zástrček. Po vyměné napajecích kabelu nebo zástrček staré kabely a zástrčky ihned zlikvidujte. Pripojení zástrčky poškozeného kabelu k sitové zásuvce je velmi nebezpečné. Používejte originální napajeci kabela zástrčky a svěrujte jejich opravu pouze autorizovanému servisu, aby byla vždy zajistěna bezpečnost elektrického naradī!

d) Zabrańte urazu elektrickym proudem. Z dūvodu zabrāněni urazu elektrickym proudem se během pripojen zăstrčky kabelu k sǐtové zásuvce nikdy nesmite dotykat kovovych kolíkú zăstrčky

e) Nevystavujte elektrické náradí desti nebo vlhkému prostředí. Dostane-li se do elektrického náradí voda, zvyśí se riziko urazu elektrickým proudem

f) Nikdy netahejte za napajeci kabel, abyste odpojili zastroku od zasuvky. Dbejte na to, aby napajeci kabel neprechazel pres mastne, horké a osterreich

g) Používáte-li elektrické náradí venku, používejte prodlužovaci kabel vchodné pro venkovní použítí. Použítí prodlužovacího kabelu pro venkovní použítí snižuje riziko urazu elektrickým proudem

h) Je-li stroj vybaven laserem. Nemirte paprsek laseru na osoby nebo zvirata a nediveje tse do laserového paprsku. A to i z velke vzdalenosti. Laser musi splnovat požadavky normy EN 60825-1 pro lasery tridy 2.

i) Opravy laseru mahou byt provadeny pouze vyrobcem tohoto laseru nebo specialistou

j) Musite-li použivat toto elektrické náradí ve vlhkém prostředí, používejte v elektrickém obvodu proudový chranič (RCD). Použiti proudoveho chraniče (RCD) snizuje riziko urazu elektrickým proudem

Mechanicky system

a) Pred zahajenim procesu rezani necheje stroj v chodu bez zatae a pockejte, dokud nedosahne provoznich otacek. S pilou nastavenou v ruznych pracovnich polohach zkontrolujte, zda se pilovy kotouc volne otaci a zda se pilovy kotouc nicheho nedotyká. Je-li to nutné, provedte spravné nastavení nebo opravu

b) Nepoužívejte elektrické nářadi, nepracujé-li správně jeho spoustěci spinač. Nemúžete-li elektrické nářadi ovládat pomoci spoustěciho spinače, takové nářadi je velmi nebezpečné a musí byt opraveno

c) Vždy používejte pilové kotouče, které mají správnou velikost i tvar. Používejte pilové kotouče doporučené vyrobcem (EN-847-1). Pilové kotouče, které neodpovidaj upinacim systémům pily, se budou pohybovat excentricky, což může zpùsobit ztrátu kontroly nad naradím

d) Nikdy nepoužívejte prilis malé nebo prilis velké pilové kotouče. Je to velmi nebezpečné

e) Nikdy neodstrańujte označeni z pilovych kotouču. Technické informace musi byt vždy viditelné, aby nemohlo dojit k omylu pri výměne piloveho kotouče

f) Upnete si obrobek. Vždy upnete obrobek pomoci upinaciho zaízeni. Je to mnohem bezpečnéjsi než drženi obrobku rukou
g) Nikdy neopoustejte tento stroj nez dojde k jeho uplnemu zastaveni
h) Nepoužívejte pilové kotouče z rychlořné oceli (HSS). Tyto pilové kotouče mohou snadno prasknout
i) Nepoužívejte tupé, prasklé, deformované nebo jinak poškozené pilové kotouče. Pred zahájením práce odpoje zástrčku napájecího kabelu od zásuvky a zkontrolujte pilový kotouč. Poškozené nebo tupé pilové kotouče vytvářínekvalitnérez, nadměrné trení, ohýbání piloveho kotouče a zpětné rázy. Poškozené pilové kotouče ihned vyměnte a pri tećo vyměné vždy používejte originální píruby, matice a šrouby
j) Préd zapnutím elektrického nárádi vždy odstraťe věchény kláče a serízovaci priřavky. Kláče nebo serízovaci priřavky ponechané na rotujíci cásti elektrického nárádi mohou zpúsobit zraněni a velmi nebezpečné situace
k) Na pilovém kotouči je šipka označujici směr otáčeni piloveho kotouče. Tato šipka musi směřovat ve stejném směru jako šipka nacházejíci se na stroji, zuby piloveho kotouče musi směřovat dolú směrem k prědní Časti pily
I) Nedotykejte se pilového kotouče po ukončeni práce, dokud nevychladne. Pri šezání jsou pilové kotouče velmi horké
m) Chrahte pilovy kotouc pred udery a othesy. Nevvijejte na pilovy kotouc bochni tlak
n) Nepretezujte elektrické naradi. Pouzivejte pro provadénou praci spravné elektrické naradi. Spravné elektrické naradi provede praci lépe a bezpečnéji, je-li použito pro práce, pro které je určeno
o) Nikdy si na toto elektrické náradí nestoupejte. Pri prevráceni tohoto elektrického náradí mûze dojit k váznému zraněni. Vždy používejte dodatečné podpěry, aby byla zarucena větši stabilita stroje
p) Tento stroj je opatren adapterem pri pripojeni odsavaciho systemu. Ujistete se, zda je odsavaci zaizeni spravné pripojeno a zda spravné vykonáva svou praci. Odsavani prachu snizije rizika spojená s prací v praşné prostředí
q) Udržujte v Čistote větraci dražky na náradi. Nahromaděné piliny musí být pravidelné odstraněny.

r) Zkontrolujte správnou funkci ochranného krytu a ujistěte se, zda se může volné pohybovat. Nikdy nezajistujte ochranny kryt v otevřné poloze
s) Nikdy neodstrańjte nahromadéné odrezky z prostoru rezu, je-li pila v chodu. Vždy nejdřive nastavte rameno pily zpět doneutralí polohy a potom provedte vypnutí stroje
t) Vedite pilovy kotouc proti obrobku pouze v pripadé, je-li pila zapnuta. V jinem pripadé hrozi riziko zpětného razu, dojde-li k zablokovány piloveho kotouče v obrobku
u) Dojde-li k zablokovani piloveho kotouche. Vypnete stroj a drzte obrobek, dokud se pilovy kotouc zcela nezastavi
v) Chcete-li zabrani tztnemu razu. Nepohybujte s obrobkem, dokud nedojde k uplnemu zastaveni stroje. Pred opetovnym spustenim stroje odstrahte priacinu zablokovanic piloveho kotouce
w) Pri rezani profilu, kulatych obrobku nebo jinych predmetu vzdy pritisknete obrobek k dorazu tak, aby se nemohl pohybovat, to znamená, aby se nemohl obratit nebo pohnout během rezani.
x) Nikdy nepoužívejte tento stroj pro Žežání obrobkú, které jsou priliš male a které nemohou být bezpečné upnuty a zajišěny. Male kousky d'reva nebo jiné predměty, které se dostanou do kontaktu s rotujćím pilovým kotoučem, mohou vysokou rychlostízasáhnout obsluhu nebo okolo stojíci osoby
y) Pro rezani vsech obrobku vzy pouzeje tede catecnpe podpery
z) Pro rezani velkych obrobku, ktere nejsou podepreny. Pouzivejte dodatechné podpery
aa) Dbeje na to, aby byly vystražné štítky na stroji stále citelné. Na stroji musí být vždy viditelné technické informace nebo štítek s informacemi o stroji.

Po ukončeni procesu šežáni a préd sejmúm rukou z nařadi udržujte hlavu pily v dolní poloze, vypněte stroj a počejte, dokud nedojde k zastavení všech pohybujících se dilú

3. MONTAZ A PRISLUSENSTVI

InstalacePokosovpily

Umistetejidnu bocni listu (21) na pravou stranustrojeadruhoubocni listu na levou stranustroje.
Umistete prichytku obrobku (7) na levou nebo pravou ccast stroje.
- Uchopte rukojet, spustte pilu mirne dolu a potom mirne poyvtahnete kolik (5) tak, aby se pila pohybovala nahoru.

Poznamka:Nikdy nepoužívejte tutoPokosovou pilu bez dodanjch prodlužovacích kusu. Ujistete se, zda jsou správně namontovány.

Montáž podpěry zabrańjćí prěvrácení.

• Namontujte podpěrnou konzolu (24) do dražky nacházejíci se v zadní cásti základny.
• Utáhněte šrouby, aby dostlo k zajistěné podpěrné konzoly.

Posuyné voditko

Obr.2

Z bezpečnostnich dūvodū je tento stroj vybaven pohyblivým voditkem, které mûze byt použito pro normálni i sikmé šíkmé šíky.

Pro normalni prime priene rezy aPokosovrezy vzdy nastavte posuvne voditko (8) az do koncové polohy a radne je upevnete,aby byla zarucena bezpecná opera obrobku.
U šikmych Ğrezù nastavte posuvné voditko (8) do vchodné polohy co nejblíze k povrchupiloveho kotouče tak, aby nedoslo kekontaktu s kotoučem a aby bylo voditko rádné upevněno.

Používejte pouze pilové kotouče, které jsou ostré a nepoškozené. Poškozené nebo ohnute pilové kotouče ihned vyměnte.

NEBEZPECI: Nepouzivejte zdne pilovcokotuce, jejichz rozmery jsou vetsi nez je jmenovita kapacita pily. Mohlo by dojit ke kontaktu s ochrannym krytem kotouce a k zraneni.

Nepoužívejte pilovy kotouč priliš silny na to, aby vnejsi podložka kotouče nezapadla do plošek na vřetenu. To by zabránilo upnuti a rádněmu zajistěné piloveho kotouče na vřetenu pily.

Nepoužívejte tutopo pilu prořězáni kovu nebo zdiva

• Odpojte stroj od napajecho napeti.
• Odstraţne šroub (20), kterу upevnijezasunovaci rameno ke krytu piloveho kotouče.
• Odstrahte sroub (19), abyste mohli sejmout sroubovacik kryt zvednutim krytu piloveho kotouce (6) smereh nahoru.
• Srouby piloveho kotouche (17) a priruby (18) by mely byt nyni viditelne, jako na obr. 5.
• Stisknéte zajistovaci tlacitko piloveho kotouče (22) a rukou otácejte opatrně pilovým kotoučem, dokud nedojde k jeho zablokovány.
  Pro demontáž šroubu piloveho kotouče (17) použijte šestihranny klic a pri uvolnovani s nim otáčejte ve směru pohybu hodinovych ručićek.
• Sejměte přírubu (18) a pilový kotouč
• Pri vymene piloveho kotouce se ujistete, zda sipka na pilovem kotouci ukazuje stejnym smerem jako sipka na naradi. Zuby piloveho kotouce musi smerovat dolu.
• Pri upevnovani sroubu piloveho kotouche (17) pouzivejte zajišovaci tlacitko piloveho kotouche (22), aby došlo k rădnému upevneni
  Spustte kryt piloveho kotouce (6),aby sroubovacic kryt zapadl zpet na svemisto autahnete sroub (19)
• Upevněte zasunovaci rameno zpět na kryt piloveho kotouče (6) utažením sroubu (20)
• Otáčejte pilovým kotoučem a provedte kontrlu, zda se kryt pohybuje volné

Nastaveníúhlu'rezu

Obr. 2.

Nastaveni uhluPokosového rezu
UhelPokosového rezu muzebyt nastaven v rozsahu od 45^ vlevo do 45^ vpravo

Povolte upinaci sroub (10)
- Stisknéte zajistovaci páčku (11) a otáčejte stolem pily doleva nebo doprava pomoci upinaciho šroubu (10), dokud nebude ukazatel uhlu (23) označovat požadovaný uhel.
- Uvolněte zajistovaci páčku (11) a utáhněte upinací šroub (10)

Prednastaveni (rychlá nastaveni) na následujících hodnotách: -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45°.

Stiskněte zajistovací páčku (11) pri otáčeni základní desky a prěd dosažením požadované hodnoty páčku uvolnéte. Deska se musí dostat do prědnastavené polohy sama a musí dojít k jejimu zajištěné.

Nastavení uhlu šikmého ōzu

Obr. 1 a 3

Uhel šikmého rezu mûze byt nastaven v Rozmezi od 0^ do 45^ .

Povolte serizovací sroupb (9)
- Naklorente pilu pomoci rukojeti, dokud nebude ukazatel uhl (14) označovat požadovaný uhel.
- Utáhněte serízováci sroub (9)

Vymena uhliku

Obr.2

• Odpojte stroj od napajecho napeti
• Odsroubujte dva kryty (4) na prednim a zadnim krytu motoru.
• Pri yéměne uhlíků vždy používejte uhíky prěsně stejného typu
  Znovu utahneke kryty (4).

Poznámka: Vždy provádejte výmenu obou uhlíků současné a nikdy nepoužívejte staré a nové uhlíky dohromady.

Montáz vaku na prach

Obr.1

Stiskněte prichytku vaku na prach (13) a nasuţe tento vak na otvor nacházejíci se na zadní Časti pily. Po uvolnéni prichytky zústane vak na prach na svémmisté.

4. OBSLUHA

PoužitíPokosové pily

Obr.1

Pred pouzitim vždy zkontrolujte, zda není pila poskozena a zda je funkčni!

Nastavte požadovaný úhel rezu pily.
- Pripoje zástrčku napajecího kabelu k sítové zásuvce.
- Upevněte obrobek pomoci upinacich svorek (7): ujistěte se, zda je obrobek rádne zajistěn!
- Držte material pevně na levé straně a současné se ujistěte, zda udřžujete bezpečnou vzdálenost od pilového kotouče.

Zapněte pilu pomoci spinače (1).
- Pred zahajenim rezu obrobku se ujistete, zda pilovy kotouc dosahl svych maximänich otáček.
- Pro zvednutí pojistky ochranného krytu použijte ovladač (3).
- Potom začněte pomalu spoustět hlavu pily tak, aby pilový kotouč mohl prořezat obrobek a aby vníkl do dražky pracovniho stolu. Nevyvjevtene na piluŽadné tlak. Nechejte pilu prořezat obrobek vlastním tempem.
Znovu nastavte hlavu pily do horni polohy a vypnete pilu uvolnem spinae (1).

Použití posuvné funkce

Obr.1

Tento stroj musi byt pevné prisroubován k pracovnímu stolu.

Používejte posuvnou funkci pro šrezání širokych obrobku:

• Upevněte obrobek pomoci upinací svorky
  Povolte sroup (12)
• Posuţe stroj zcela směrem k sobě
  Zapněte stroj pomoci spoustěciho spínače
• Sklapejte pilu pomalu dolu tak, aby pilovy kotouc zaçal procházet obrobkem
  Zatlacte pilu pomalu smreem dozadu
• Nastavte pilu opatrě opět nahoru a vypněte ji pomoci spínače zapnuto/vypnuto

Použití laseru

Obr.2

• Chcete-li laser zapnout, stiskněte spínač zapnuto/vypnuto 2.
• Chcete-li laser vypnout, uvolněte spínač zapnuto/vypnuto 2.

5. SERVIS A UDRZBA

Provadite-li na mechanismu pily jakekoli ukony udrzby, vždy se ujistěte, zda není tato pila pripojena k elektrické siti.

Vodici tye

Nechistoty mohou zpusobit poskozeni povrchu vodicich tyci a nasledné problémy s použitím pily.

• Provádejte pravidelné Čišěni vodicích tyčí měkkým hadříkem.

• Kápněte na vodici tyče několik kapek mazacího oleje.

• Pohybjte kosovou pilou doprodu a dozadukak,aby doslo k Pokryti celho povrchu vodicich tyci olejem.

Tyto stroje jsou navrzeny tak,aby pracovaly dlouhou dobu bez jakychkoli problemu s minimalmimi naroxy na udrzbu.Pravidelnym cishteim stroje a jeho spravnou obsluhou muzete prispet k dlouhé provozni zivotosti tohoto stroje.

Cisteni

Pravidelné Čistěte kryt stroje měkkým hadrem,Pokud možno po každém použití. Ujistěte se, zda nejsou větraci dražky zaneseny prachem nebo jinymi necistotami. U špatné odstranitelnych necistot použijte měkký hadřík navlhčený v mydlovém roztoku. Nikdy nepoužívejte Rozpoustědla, jak jeu benzen, lih, Čpavek atd. Tyto typy Rozpoustědel mohou poskodit plastové díly.

Reseni problemu

Zastroka neni v sitové zasuvce
- Je poskozen napajeci kabel
- Je poskozen spinač Prédejte stroj proedgejci, který zajistí jeho opravu.

2. Rez piloveho kotouce není hladky (je roztrepeny)

• Pilový kotouč musí byt nabroušen
• Pilový kotouč je namontován obracene
• Pilový kotouč je zaneseny pryskyřić nebo pilinami
• Pilovy kotouč není vchodné prořezaný obrobek

3. Rukojet pro nastaveni vyšky neboPokosu je zablokována

• Musí byt odstraněny nahromaděné piliny a prach

4. Motor má problémy s dosaženim maximálnich otáček

• Produzovaci kabel je prilis tenky nebo prilis dlouhy
• Napétí v elektrické siti je mensí než 230 V

5. Stroj nadměrně vibruje

• Pilový kotouč je poškozen

6. Stroj začiná byt nadměrně horky

Vetracidrazkiyjsouzaneseny.Provedejejich ociisteni suchym hadrikem.

7. Chod elektrického motoru je nepravidelný

• Jsou opotrebovány uhlyk. Provedte vymenu uhliku nebo kontaktujte prodejce.

Mazání

Tento stroj nevyžaduje zádné dodatečné mazání.

Zavady

Dojde-li k závade, například opotřebování dlú, kontaktujte prosím autorizovaný servis na adrese, která je uvedena na zárucním listě. Na konci tohoto navodu naleznete Rozkreslenou sestavu naradi, kde jsou zobrazeny dlí, které si mžete objednat.

OCHRANA ZIVOTNIHO PROSTREDI

Z duvody ochrany prd poskozenim beshem prepravy je tento stroj dodavan v robustnim baleni. Je-li to mozné, obal je vyroben z recyklovatelného materialu, a proto vyuzijte moznost jeho recyklace. Provadite-li yvmenu stroje, odevzdejte starý stroj autorizovanému prodejci. Zde bude vyrešena ekologicky nezávadná likvidace tohoto stroje.

Poskozená a likvidovaná elektrická nebo elektronická zařizení musí byt odevzdána ve sbernych dvorech, ktere jsou určeny pro tento učel.

Pouze pro krajiny ES

Elektricky napajené zařizení neodhazujte do domovniho odpadu. Ve smyslu evropské směrnice 2012/19/EU o elektrickém a elektronickým odpadu a její implementace do národního práva, se musí elektrické nastroje, které se již déle nepoužívaji, shromažd’ovat oddělené a likvidovat pouze zpùsobem, jenz nepoškozujeŽivotné prostředí.

ZARUKA

Prcteite si zaruChi podminky na samostatne dodavanem zaruCnim liste.

Na toto vyrobku a v toto navodu mohou byt provadeny zmény. Technické udaje mohou byt zméneny bez predchoziho upozorneni.

RADIALINIS SKERSAVIMO IR KAMPU SULEIDIMO PJUKLAS MSM1038

Aciū, kad jsigijote šj „Ferm“ gaminj.
