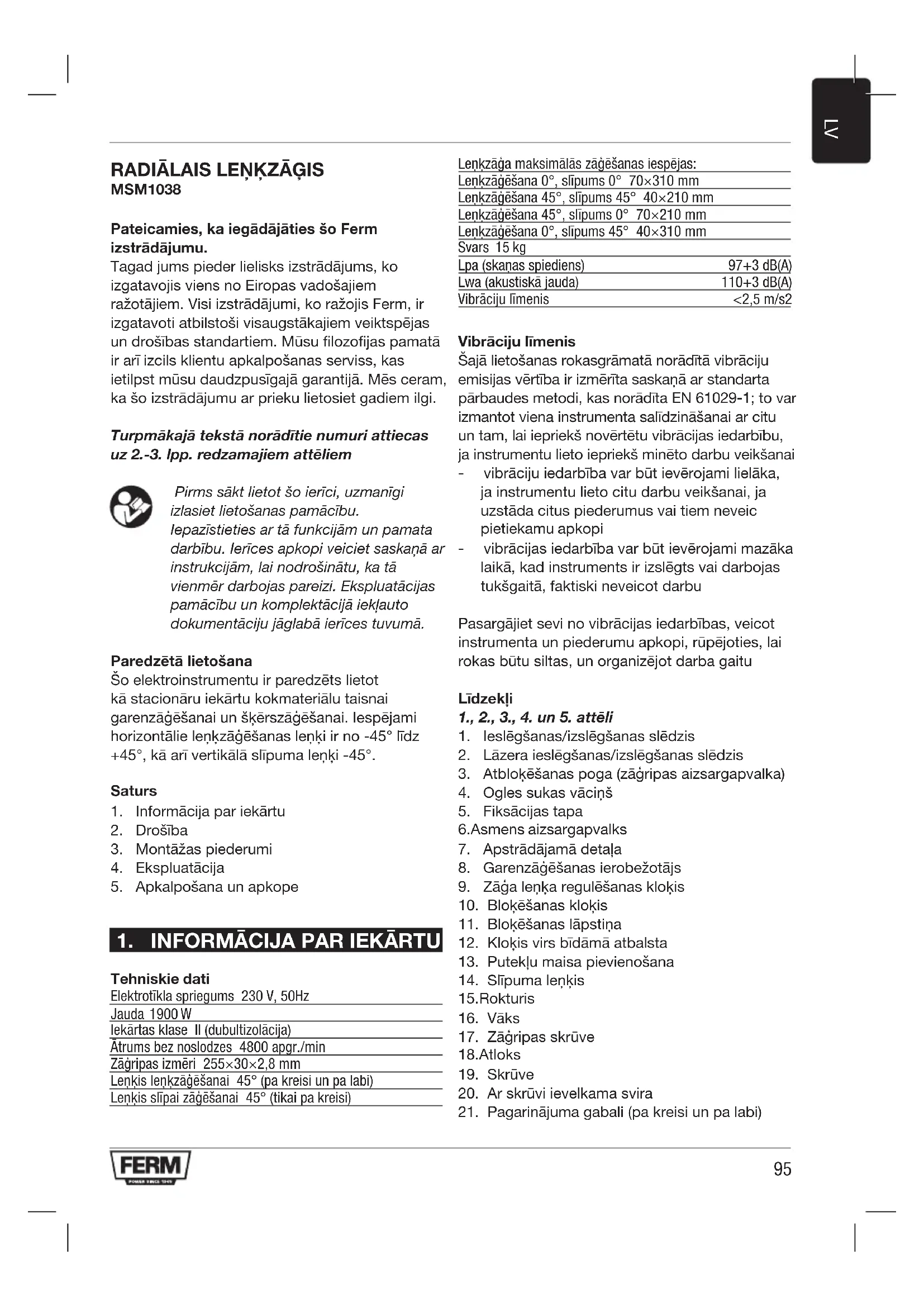

LIETOŠANAS INSTRUKCIJA MSM1038 Ferm

MSM1038 Pateicamies, ka iegādājāties šo Ferm izstrādājumu. Tagad jums pieder lielisks izstrādājums, ko izgatavojis viens no Eiropas vadošajiem ražotājiem. Visi izstrādājumi, ko ražojis Ferm, ir izgatavoti atbilstoši visaugstākajiem veiktspējas un drošības standartiem. Mūsu filozofijas pamatā ir arī izcils klientu apkalpošanas serviss, kas ietilpst mūsu daudzpusīgajā garantijā. Mēs ceram, ka šo izstrādājumu ar prieku lietosiet gadiem ilgi. Turpmākajā tekstā norādītie numuri attiecas uz 2.-3. lpp. redzamajiem attēliem Pirmssāktlietotšoierīci,uzmanīgi izlasietlietošanaspamācību. Iepazīstietiesartāfunkcijāmunpamata darbību.Ierīcesapkopiveicietsaskaņāar instrukcijām,lainodrošinātu,katā vienmērdarbojaspareizi.Ekspluatācijas pamācībuunkomplektācāiekļauto dokumentācujāglabāierīcestuvumā. Paredzētā lietošana Šo elektroinstrumentu ir paredzēts lietot kā stacionāru iekārtu kokmateriālu taisnai garenzāģēšanai un šķērszāģēšanai. Iespējami horizontālie leņķzāģēšanas leņķi ir no -45° līdz +45°, kā arī vertikālā slīpuma leņķi -45°. Saturs

1. Informācija par iekārtu

3. Montāžas piederumi

5. Apkalpošana un apkope

1. INFORMĀCIJA PAR IEKĀRTU

Tehniskie dati Elektrotīkla spriegums 230 V, 50Hz Jauda 1900 W Iekārtas klase II (dubultizolācija) Ātrums bez noslodzes 4800 apgr./min Zāģripas izmēri 255×30×2,8 mm Leņķis leņķzāģēšanai 45° (pa kreisi un pa labi) Leņķis slīpai zāģēšanai 45° (tikai pa kreisi) Leņķzāģa maksimālās zāģēšanas iespējas: Leņķzāģēšana 0°, slīpums 0° 70×310mm Leņķzāģēšana 45°, slīpums 45° 40×210mm Leņķzāģēšana 45°, slīpums 0° 70×210mm Leņķzāģēšana 0°, slīpums 45° 40×310mm Svars 15 kg Lpa (skaņas spiediens) 97+3 dB(A) Lwa (akustiskā jauda) 110+3 dB(A) Vibrāciju līmenis <2,5 m/s2 Vibrāciju līmenis Šajā lietošanas rokasgrāmatā norādītā vibrāciju emisijas vērtība ir izmērīta saskaņā ar standarta pārbaudes metodi, kas norādīta EN 61029-1; to var izmantot viena instrumenta salīdzināšanai ar citu un tam, lai iepriekš novērtētu vibrācijas iedarbību, ja instrumentu lieto iepriekš minēto darbu veikšanai - vibrāciju iedarbība var būt ievērojami lielāka, ja instrumentu lieto citu darbu veikšanai, ja uzstāda citus piederumus vai tiem neveic pietiekamu apkopi - vibrācijas iedarbība var būt ievērojami mazāka laikā, kad instruments ir izslēgts vai darbojas tukšgaitā, faktiski neveicot darbu Pasargājiet sevi no vibrācijas iedarbības, veicot instrumenta un piederumu apkopi, rūpējoties, lai rokas būtu siltas, un organizējot darba gaitu Līdzekļi 1., 2., 3., 4. un 5. attēli

1. Ieslēgšanas/izslēgšanas slēdzis

2. Lāzera ieslēgšanas/izslēgšanas slēdzis

3. Atbloķēšanas poga (zāģripas aizsargapvalka)

4. Ogles sukas vāciņš

7. Apstrādājamā detaļa

8. Garenzāģēšanas ierobežotājs

9. Zāģa leņķa regulēšanas kloķis

10. Bloķēšanas kloķis

11. Bloķēšanas lāpstiņa

12. Kloķis virs bīdāmā atbalsta

13. Putekļu maisa pievienošana

Izmantojot elektroinstrumentus, vienmēr jāievēro pamata drošības pasākumi, lai samazinātu ugunsgrēka risku. Elektrošoks un traumas. Pirms mēģināt darbināt elektroinstrumentu, vienmēr izlasiet konkrētā izstrādājuma instrukciju rokasgrāmatu un drošības instrukciju, un saglabājiet šos norādījumus. Stacionāras iekārtas uzstādīšana 5.att. Šī iekārta ir stacionāra iekārta un drošības apsvērumu dēļ tai vienmēr ir jābūt stingri uzstādītai, un tā nav izmantojama mobilos lietojumos. Iekārtu var uzstādīt divos veidos. a) Kā stacionāru iekārtu uz darbgalda. Šajā gadījumā iekārtas jāpiestiprina ar 4 bultskrūvēm pie darbagalda b) Kā stacionāru iekārtu uz palīgrāmja. Šajā gadījumā iekārtai jābūt nostiprinātai ar 4 bultskrūvēm pie palīgrāmja, kas ar enkurskrūvēm piestiprināts grīdai vai grīdas plāksnei, kuras izmēri ir vismaz 1 kvadrātmetrs Simboli Šie simboli ir svarīgi darbībām ar jūsu elektro- instrumentu. Pareiza simbolu interpretācija palīdzēs jums strādāt ar elektroinstrumentu vēl drošāk Apzīmēievainojuma,nāvesvai instrumentabojājumarisku,janetiek ievērotišajārokasgrāmatāsniegtie norādījumi Brīdinājums!Elektriskāsstrāvastrieciena risks Neļaujiettuvumāatrasties nepiederošāmpersonām Nēsājietaizsargbrilles Nēsājietausuaizsargus.Trokšņa iedarbībāvaratzaudētdzirdi. Valkājietputekļumasku Bīstamāzona!Turietrokastālu(10cm)no zāģēšanaszonas,kamēriekārtadarbojas. Ievainojumabriesmas,janonāksaskarē arzāģripu Nevērsietlāzerastaruuzcilvēkiemvai dzīvniekiem,unpatsneskatietieslāzera starā,nepatnoattāluma.Šis elektroinstrumentsizdala2.klaseslāzera starojumu atbilstoši EN 60825- 1. Tas var izraisītpersonasaklumu Diskaizmēri.Ievērojietzāģripasizmērus. Caurumadiametramjāatbilstsēžaiuz instrumentavārpstasbezspēles.* Izmantojiet tikai starpredzenus, kurus norādījispiegādātājs,starpgredzeniem nedrīkstbūtnekādasspēles Transportējietiekārtuiekārtutikaitad,kad iekārtuatrodastransportēšanasstāvoklī

1. Darba zonas drošība

a) Rūpējieties, lai darba vieta būtu tīra un labi apgaismota. Pārblīvētas vai tumšas vietas veicina nelaimes gadījumus b) Nelietojiet elektroinstrumentu eksplozīvās vidēs, piemēram, uzliesmojošu šķidrumu, gāzu vai putekļu klātbūtnē. Elektroinstrumenti rada dzirksteles, kas var aizdedzināt viegli degošus putekļus vai tvaikus c) Turiet bērnus un nepiederošas personas tālu prom, kamēr darbojaties ar elektroinstrumentu. Uzmanības novēršana var novest pie kontroles zaudēšanas, vai materiāls var strauji izdalīties apkārtējā vidē d) Nekad neatstājiet iekārtu bez uzraudzības, vispirms atvienojot to no elektrotīkla sprieguma

2. Personāla drošība

a) Ja neesat pazīstams ar šādas iekārtas izmantošanu. Jums būtu labāk vispirms saņemt informāciju no profesionāla instruktora vai tehniķa b) Glabājiet nedarbojošos elektroinstrumentu bērniem nepieejamā vietā. Elektroinstrumenti kļūst bīstami neapmācītu lietotāju rokās97

c) Turiet elektroinstrumentu sausu, tīru un brīvu no eļļām un taukvielām. Pienācīgi uzturēts elektroinstrumenti ir drošāki, un tos ir vieglāk kontrolēt. Taukaini, eļļaini rokturi ir slideni un izraisa kontroles zaudēšanu d) Pārliecinieties, ka jums vienmēr ir tīra un kārtīga darba vide. Jūs varat paslīdēt vai paklupt e) Esiet uzmanīgs, skatieties, ko darāt, un izmantojiet veselo saprātu, kad strādājat ar elektroinstrumentu f) Nesniedzieties pārāk tālu. Saglabājiet visu laiku pareizu un stabilu stāju. Tas ļauj labāk kontrolēt elektroinstrumentu neparedzētās situācijās g) Nestrādā ar iekārtu, ja esat alkohola, narkotiku vai medikamentu ietekmē. Neuzmanība, darbojoties ar elektroinstrumentiem, var radīt ļoti bīstamas traumas h) Vienmēr izmantojiet aizsarglīdzekļus. Vienmēr nēsājiet aizsargbrilles, putekļu masku, dzirdes aizsargus un drošības apavus. Strādājot ar iekārtu vai izejmateriāliem, lietojiet cimdus. Gādājiet, lai jūsu mati atrastos galvas aizmugures daļā. Samaziniet ar ievainojumiem saistītu izmaiņu iespējamību.

i) Esiet uzmanīgi, zāģējot dubultleņķa

savienojumus. Zāģripai, apstrādājamai detaļai un jūsu rokām zāģēšanas laikā jābūt vienmēr ir redzamām j) Nekad nezāģējiet vairāk nekā vienu apstrādājamo detaļu vienlaicīgi k) Pārliecinieties, ka apstrādājamā detaļā nav nekādu naglu/skavu vai citu svešķermeņu l) Nekad nezāģējiet metāla vai akmens materiālus ar šo iekārtu m) Nestrādājiet ar materiālu, kas satur azbestu

3. Elektroinstrumenta drošība

Lietojot iekārtu pirmo reizi, un pēc tam katrā nākamajā reizē, kad tā tiek izmantota: pirmsveiktjebkurudarbuuziekārtas, atvienojietkontaktdakšunoelektrotīkla. Vispārīgi: Pārbaudiet visu zāģa iekārtu. Ja iekārtai trūkst kāda daļa, iekārta ir saliekta, bojāta vai tā nefunkcionē jebkādā cita veidā, vai ja ir notikušas vai redzamas kādas mehāniskās un/ vai elektriskās kļūmes, vai ja iekārtai ir ļoti skaļi trokšņi, skatiet lietošanas pamācībā. Ja iekārtai tiek atklāti defekti, tie ir visi jānovērš, pirms iekārtu var atkal izmantot. Jāizmanto tikai oriģinālās rezerves daļas! Ja jums ir stipras bažas, kas varētu ietekmēt jūsu vai iekārtas drošību, lūdzu, konsultējieties ar iekārtu piegādātāju. Elektriskie a) Vienmēr izmantojiet oriģinālo strāvas kontaktdakšu, kas atbilst kontaktligzdai, neizmantojiet adaptera spraudni ar iezemētiem (sazemētiem) elektroinstrumentiem. Nemodificēti spraudņi un kontaktligzdas ļauj mazināt elektriskās strāvas trieciena risku b) Neizmantojiet iekārtu ar bojātu elektrības kabeli. Ja kabelis tiek sabojāts darba gaitā, neaiztieciet bojāto vadu un izvelciet kontaktdakšu. Bojāti kabeļi palielina elektriskās strāvas trieciena risku c) Regulāri pārbaudiet kabeli un ir bojāts kabeli lieciet remontēt. Kabeļu vai spraudkontaktu nomaiņa. Nekavējoties izmetiet veco kabeļus vai spraudkontaktus, kad tie ir aizstāti ar jaunajiem. Ir bīstami ievietot spraudkontaktu ar vaļīgu vadu sienas kontaktligzdā. Izmantojiet oriģinālos strāvas vadus un spraudkontaktus, remontējiet tikai ar pilnvarotas personas starpniecību, tas nodrošinās, ka tiek saglabāta elektroinstrumenta drošība! d) Lai novērstu elektriskos triecienus. Ievietojot kontaktdakšu kontaktligzdā, nekādā veidā nedrīkst pieskarties kontaktdakšas metāla tapām e) Nepakļaujiet elektroinstrumentu lietum vai slapjiem apstākļiem. Ūdenim iekļūstot elektroinstrumentā, palielinās elektriskās strāvas trieciena risks f) Nekad nevelciet aiz vada, lai atvienotu kontaktdakšu no kontaktligzdas. Turiet vadu un kontaktdakšu attālu no eļļām, siltuma ietekmes un asiem priekšmetiem g) Darbinot elektroinstrumentu ārpus telpām, izmantojiet pagarinājuma kabeli, kas piemērots izmantošanai ārpus telpām. Izmantojot vadu, kas paredzēts izmantošanai ārpus telpām, samazinās elektrisko trieciena risks h) Ja iekārta ir aprīkota ar lāzeru. Nevērsiet lāzera staru uz cilvēkiem vai dzīvniekiem, un pats neskatieties lāzera starā, pat ne no attāluma. Pat ne no attāluma. Lāzerim jāatbilst EN 60825-1, 2. klasei.98

izgatavotājs vai speciālists j) Ja elektroinstrumentu nākas ekspluatēt mitrā vidē, ierīkojiet elektrobarošanu ar noplūdstrāvas aizsargierīci. Lietojot noplūdstrāvas aizsargierīci, mazinās elektriskās strāvas trieciena risks Mehāniskie a) Pirms darbināt iekārtu, pārbaudiet, vai zāģripa ir brīvi rotē. Pārbaudiet katrā atšķirīgā zāģa iekārtas stāvoklī, vai zāģripa griežas brīvi, ja zāģripa kaut kur pieskaras iekārtai, tā ir jānoregulē vai jāremontē. b) Nelietojiet elektroinstrumentu, ja slēdzis neizslēdzas un neieslēdzas. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams, un to nepieciešams remontēt. c) Vienmēr izmantojiet zāģa asmeņus ar pareizo izmēru un formu. Izmantojiet zāģripas, ko ieteicis ražotājs (EN-847-1). Asmeņi, kas neatbilst zāģa montāžas aprīkojumam, darbosies ekscentriski, izraisot kontroles zudumu d) Nekad nelietojiet pārāk mazas vai pārāk lielas zāģripas. Tas ir ļoti bīstami e) Nekad nenoņemiet marķējumu no zāģripas. Tehniskai informācijai vienmēr jābūt redzamai, lai varētu veikt pareizo zāģripas izvēli, apmainoties ar zāģripu f) nostipriniet apstrādājamo detaļu. Vienmēr nostipriniet apstrādājamo detaļu ar nostiprināšanas ierīcēm, tas ir drošāk nekā turēt ar rokām g) Nekad neatstājiet iekārtu, līdz tā nav pilnīgi apstājusies h) Nelietojiet ātrgriezējtērauda zāģripas (HSS). Zāģripu var viegli salauzt

i) Nekad neizmantojiet neasas, ielauztas,

saliektas vai bojātas zāģripas. Pirms lietošanas izvelciet elektrotīkla kontaktdakšu un pārbaudiet zāģripu. Slikti uzasināti vai nepareizi uzstādīti asmeņi veido šauru iegriezumu, izraisot pārmērīgu berzi, asmeņa iestrēgšanu un atsitienu. Nekavējoties nomainiet bojātās zāģripas, vienmēr izmantojot tikai oriģinālās paplāksnes, uzgriežņus un/vai skrūves. j) Pirms instrumenta ieslēgšanas izņemiet no tā regulēšanas atslēgu vai uzgriežņu atslēgu. Uzgriežņu atslēga vai regulēšanas atslēga, kas piestiprinātas elektroinstrumenta pa rotējošai daļai, var izraisīt savainojumus un ļoti bīstamu situāciju k) Uz zāģripas atzīmētā bultiņa norāda rotācijas virzienu. Jānorāda tajā pašā virzienā kā bulta, kas atzīmēta uz iekārtas, zāģripas zobiem zāģa priekšpusē jābūt vērstiem uz leju l) Neaiztieciet zāģripu pēc darba, pirms tā nav atdzisusi. Zāģripa ļoti sakarst darba laikā m) Aizsargājiet zāģripu no pārslodzēm un triecieniem. Nepielieciet zāģripai sānu spiedienu n) Nepielietojiet elektroinstrumentam pārmērīgu spēku. Izmantojiet veicamajam darbam pareizo elektroinstrumentu. Elektroinstruments darbosies labāk un drošāk pie nominālās, apstiprinātās slodzes o) Nekad nestāviet uz elektroinstrumenta. Nopietns kaitējums var rasties, ja elektroinstruments apgāžas. Vienmēr izmantojiet papildu atbalstu lielākai iekārtas stabilitātei p) Mašīna ir aprīkota ar ierīcēm savienošanai ar putekļu atsūkšanas izvadu; nodrošiniet, lai tas tiktu pievienots un pareizi darbotos. Putekļu savākšana samazina ar putekļiem saistīto apdraudējumu q) Uzturiet tīras iekārtas gaisa atveres. Putekļi ir regulāri jānotīra r) Pārliecinieties, ka aizsargs darbojas pareizi, un tas var brīvi kustēties. Nekad nebloķējiet aizsargu, kad tas ir atvērtā stāvoklī s) Nekad nenoņemiet zāģēšanas atlikumus no zāģēšanas zonas, iekārtai darbojoties. Vienmēr vadiet rīka sviru vispirms neitrālā pozīcijā, un pēc tam izslēdziet iekārtu t) Virziet zāģripu pret apstrādājamo detaļu tikai tad, kad iekārta ir ieslēgta. Pretējā gadījumā pastāv atsitiena risks, kad zāģripa iesprūst apstrādājamo detaļā u) Ja zāģripa ir iestrēgusi Izslēdziet iekārtu un turiet apstrādājamā detaļu līdz zāģripa pilnībā apstājas

v) Lai novērstu atsitienu. Lai novērstu atsitienu,

apstrādājamā detaļu nedrīkst pārvietot, līdz iekārta ir pilnībā apstājusies. Izlabojiet zāģripas iestrēgšanas cēloni pirms restartēt iekārtu w) Zāģējot profila sekcijas, apaļkokus vai citus gabalus, vienmēr piespiediet apstrādājamo detaļu pret atduri, tādējādi zāģēšanas laikā apstrādājamā detaļa nevar pagriezties vai pārvietoties.99

x) Nekad nelietojiet iekārtu pārāk mazu detaļu

zāģēšanai, jo tās nevar droši nostiprināt. Mazi koka gabaliņi vai citi objekti, kas nonāk saskarē ar rotējošo zāģripu, var ar lielu ātrumu skart operatoru vai citas personas y) Zāģējot vienmēr izmantojiet papildu balstus z) Zāģējot lielus gabalus, kas nav atbalstīti. Izmantojiet papildu atbalstus aa) Nekad nepadariet brīdinājuma zīmes uz iekārtas neatpazīstamas. Tehniskā informācija vai iekārtu tipa informācijai jābūt vienmēr redzamai uz iekārtas. Zāģēšanas procesa beigās, nolaidiet zāģa galvu lejā, izslēdziet iekārtu un nogaidiet, kamēr visas kustīgās detaļas apstājas, pirms noņemat rokas no iekārtas.

3. MONTĀŽA UN PIEDERUMI

Leņķzāģa uzstādīšana

• Novietojiet vienu sānu stieni (21) iekārtas labajā pusē, un otru sānu stieni iekārtas kreisajā pusē.

• Novietojiet darbgabala skavu (7) iekārtas kreisajā vai labajā pusē.

• Turiet rokturi un pārvietojiet zāģi nedaudz uz leju un pēc tam nedaudz izvelciet tapu (5) uz āru tā, lai zāģis kustētos uz augšu. Piezīme: Nekad nelietojiet leņķzāģi bez komplektācijā iekļautajiem pagarinājuma gabaliem. Pārliecinieties, ka tie ir pareizi uzstādīti. Pretapgāšanās atbalstu montāža.

• Uzstādiet atbalsta kronšteinu (24) spraugā pamatnes aizmugurē.

• Pievelciet skrūves, lai piestiprinātu atbalsta kronšteinu. Bīdāmais ierobežotājs

Drošībasapsvērumudēļ,šīiekārtairaprīkota arpārvietojamuvirzošoierobežotāju,kolieto normālāunslīpāzāģēšanā.

• Normāliem taisniem šķērszāģējumiem un leņķzāģējumiem vienmēr pielāgojiet bīdāmo ierobežotāju (8) pret galu, un to labi nostipriniet, lai nodrošinātu apstrādājamai detaļai drošu atbalstu.

• Slīpai zāģēšanai noregulējiet bīdāmo ierobežotāju (8) piemērotā stāvoklī, pēc iespējas tuvu zāģripai, bet lai tas netraucētu zāģripas kustībai, un to nostipriniet. Zāģripu nomaiņa 4.-5.att. Izmantojiettikaiasasnebojātaszāģripas. Jumsirnekavējotiesjānomaina nodrupušasvaisaliektaszāģripas. BĪSTAMI! Nelietojiet zāģripas, kas lielākas nekā norādītā zāģa jauda. Tās var nonākt saskarē ar asmens aizsargu un radīt kaitējumu. Nelietojiet pārāk biezu zāģripu, lai ļautu zāģripas ārējai paplāksnei novietoties uz vārpstas sēžas. Bieza zāģripa neļaus skrūvei nostiprināt asmeni uz vārpstas. Neizmantojiet šo zāģi metāla vai mūra zāģēšanai

• Atvienojiet iekārtu no strāvas padeves.

• Izņemiet skrūvi (20), kura tur asmens aizsargapvalka ievilkšanas sviru.

• Izņemiet skrūvi (19), lai noņemtu skrūvi-vāciņu, paceļot asmens vāku (6) augšup.

• Gan zāģripas skrūvei (17), gan atlokam (18) tagad jābūt redzamiem, kā parādīts 5. att.

• Nospiediet zāģripas bloķēšanas pogu (22). Pagrieziet zāģripu rūpīgi ar roku, līdz asmens nofiksējas vietā.

• Izmantojiet seškanšu atslēgu, lai noņemtu zāģripas skrūvi (17), to atbrīvojot pulksteņrādītāja virzienā.

• Noņemiet atloku (18) un zāģa plati

• Nomainiet zāģripu, pārliecinoties, ka bulta, kas atzīmēta uz zāģripas, norāda tajā pašā virzienā kā bulta, kas atzīmēta uz iekārtas. Zāģripas zobiem jābūt vērstiem uz leju.

• Pievelciet zāģripas skrūvi (17), izmantojiet zāģripas bloķēšanas pogu (22), lai cieši pievilktu

• Nolaidiet asmens vāku (6), lai ļautu bultskrūves vāciņam iekrist atpakaļ savā vietā, un pievelciet skrūvi (19)

• Piestipriniet ievilkšanas sviru atpakaļ uz asmens vāka (6), pievelkot skrūvi (20)

• Pagrieziet zāģripu un pārbaudiet, vai aizsargs darbojas brīvi100

Zāģēšanas leņķa regulēšana 2.att Leņķzāģēšanas leņķu regulēšana Leņķi var iestatīt starp 45° kreisajā pusē un 45° labajā pusē

• Atbrīvojiet bloķēšanas pogu (10)

• Nospiediet bloķēšanas lāpstiņu (11), un pagrieziet galda zāģi pa kreisi vai pa labi ar bloķēšanas pogu (10), līdz leņķa indikators (23) norāda nepieciešamo leņķi.

• Atbrīvojiet bloķēšanas lāpstiņu (11) un pievelciet bloķēšanas pogu (10) Iepriekšējie iestatījumi (ātrie iestatījumi) šādiem grādiem: -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45°.

• Nospiediet bloķēšanas lāpstiņu (11), pagriežot pamatplati, atlaidiet lāpstiņu pirms tā sasniedz pieprasītos grādus un plate ar “klikšķi” iekrīt iepriekš iestatītajā vietā. Slīpuma leņķu regulēšana 1.-3.att. Slīpuma leņķi var iestatīt starp 0° un 45°.

• Atbrīvojiet regulēšanas kloķi (9)

• Nolieciet zāģi ar rokturi, līdz leņķa indikators (14) norāda nepieciešamo leņķi.

• Pievelciet regulēšanas kloķi (9) Ogles suku nomaiņa 2.att.

• Atvienojiet iekārtu no strāvas padeves

• Noskrūvējiet abus vākus (4) motora korpusa priekšā un aizmugurē.

• Nomainiet ogles sukas ar tieša tāda paša tipa sukām

• Pievelciet no jauna vākus (4). Piezīme. Vienmēr nomainiet abas ogles sukas vienā reizē, nekad nekombinējiet vecās un jaunās sukas lietošanu. Putekļu maisiņa montāža 1.att. Uzspiediet ar skavām uz putekļu maisiņa (13) un bīdiet to uz atveri iekārtas aizmugurē. Putekļu maisiņš paliek savā vietā, kad jūs atbrīvojat skavu.

Leņķzāģa lietošana 1.att. Pirmslietošanasvienmērpārbaudiet,vai navatteicesvaibojājumi?

• Uzstādiet iekārtai vēlamo zāģēšanas leņķi.

• Ievietojiet kontaktdakšu kontaktligzdā.

• Nostipriniet apstrādājamo detaļu vietā, izmantojot skavu (7): pārliecinieties, ka materiāls ir labi nostiprināts ar skavām vietā!

• Turiet materiālu cieši kreisajā pusē, vienlaikus pārliecinoties, ka saglabājat drošu attālumu līdz zāģripai.

• Ieslēdziet iekārtu, izmantojot slēdzi (1).

• Pārliecinieties, ka zāģripa ir sasniegusi pilnu ātrumu, pirms ļaut tai saskarties ar apstrādājamo detaļu.

• Izmantojiet kloķi (3), lai paceltu aizsargapvalku fiksatoru.

• Tagad pārvietojiet zāģi lēnām uz leju tā, ka zāģis iedziļinās caur apstrādājamo detaļu un virzās pa spraugu galdā. Nepielietojiet nekādu spiedienu uz zāģi. Nogaidiet, līdz iekārtas zāģis iedziļinās caur apstrādājamo detaļu.

• Paceliet uzmanīgi iekārtu atkal uz augšu un to izslēdziet, ļaujot slēdzim ieņemt izslēgtu stāvokli (1). Bīdīšanas funkcijas izmantošana 1.att. Iekārtaijābūtstingripieskrūvētaipie darbgalda. Izmantojiet bīdīšanas funkciju platu apstrādājamo detaļu zāģēšanai šādi

• Nostipriniet apstrādājamo detaļu vietā, izmantojot skavu

• Atskrūvējiet kloķi (12)

• Bīdiet iekārtu pilnīgi virzienā uz sevi

• Ieslēdziet iekārtu, izmantojot slēdzi

• Virziet zāģi lēnām uz leju, lai zāģripa zāģē caur apstrādājamo detaļu

• Spiediet iekārtu lēnām atpakaļ

• Paceliet uzmanīgi iekārtu atkal uz augšu un to izslēdziet, ļaujot slēdzim ieņemt izslēgtu stāvokli101

Lāzera izmantošana 2.att.

• Lai ieslēgtu lāzeri, nospiediet ieslēgšanas/ izslēgšanas slēdzi 2.

• Lai izslēgtu lāzeri, atlaidiet ieslēgšanas/ izslēgšanas slēdzi 2.

5. APKALPOŠANA UN APKOPE

Kadveicatjebkurumehānismaapkopi, vienmērpārliecinieties,kaiekārtanav pievienotaelektrotīklam. Slīdsliedes Netīrumi var bojāt slīdsliedes un līdz ar to traucēt iekārtas darbībai.

• Regulāri notīriet slīdsliedes ar mīkstu drānu.

• Uzpiliniet dažus pilienus smēreļļas uz slīdsliedām

• Pārvietojiet leņķzāģi uz priekšu un atpakaļ tā, lai eļļa izplatās pa visu sliežu virsmu Šīs iekārtas ir paredzētas funkcionēšanai ilgstošā laika periodā bez jebkādām problēmām, ar minimālu apkopi. Ar tīrot iekārtu regulāri un izmantojot to pareizā veidā, jūs varat veicināt ilgu iekārtas darbmūžu. Tīrīšana Notīriet iekārtas korpusu ar mīkstu lupatiņu, regulāri; ieteicams, pēc katras ekspluatācijas reizes. Regulāri iztīriet putekļus un netīrumus no ventilācijas atverēm. Pielipušiem netīrumiem izmantojiet mīkstu drāniņu, kas samitrināta ar ziepjūdeni. Nekad nelietojiet šķīdinātājus, piemēram, benzīnu, spirtu, amonjaka ūdeni, utt. Šie šķīdinātāji var sabojāt plastmasas daļas. Problēmu novēršana

1. Motors neuzsāk darboties

• Spraudkontakts nav ievietots strāvas kontaktdakšā

• Strāvas vads ir bojāts

• slēdzis ir bojāts; Nogādājiet iekārtu izplatītājam, lai veiktu remontu.

2. Zāģējums nav gluds (robains)

• Zāģripai ir jābūt uzasinātai

• Zāģripa ir uzstādīta ar aizmuguri uz priekšu

• Zāģripa ir pārklājusies ar sveķiem vai zāģu skaidām

• Zāģripa nav piemērota lietotajam apstrādājamam materiālam

3. Augstuma un/vai leņķzāģēšanas rokturis ir

• Zāģskaidas un putekļi ir regulāri jānotīra

4. Motors ar grūtībām sasniedz pilnu ātrumu

• Pagarinājuma kabelis ir ar pārāk mazu šķērgriezuma laukumu un/vai pārāk garš

• Elektrotīkla spriegums ir zemāks nekā 230 V

5. Iekārta pārmērīgi vibrē

6. Mašīna kļūst pārāk karsta

• Ventilācijas atveres nosprostotas. Iztīrīt tās ar sausu drānu.

7. Elektromotors darbojas nevienmērīgi

• Nodilušas ogles sukas. Nomainiet ogles sukas vai konsultējieties ar savu izplatītāju. Eļļošana Iekārtai nav nepieciešama nekāda papildu eļļošana. Bojājumi Ja rodas kādi bojājumi, piemēram, pēc detaļu nodilšanas, lūdzu, sazinieties ar pārdevēju vai apkopes centru, kura adrese norādīta garantijas talonā. Šīs rokasgrāmatas aizmugurē atrodams izvērsts skats, kur parādītas detaļas, ko iespējams pasūtīt.

Lai izvairītos no bojājumiem transportēšanas laikā iekārta ir piegādāta izturīgā iepakojumā. Iepakojums ir izgatavots no otrreiz pārstrādāta materiāla, ja vien iespējams, tāpēc izmantojiet iespēju pārstrādāt iepakojumu. Kad jūs nomaināt iekārtu, nogādājiet veco iekārtu savam vietējam izplatītāju. Šeit tas tiks apstrādāts videi draudzīgā veidā. Bojātāsun/vainorakstītāselektriskāsun elektroniskāsierīcesirjānogādāuz pārstrādesstacijām,kasirparedzētas šādamnolūkam.102

Tikai EK valstīm Neizmetiet elektroinstrumentus sadzīves atkritumos. Saskaņā ar Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem un, īstenojot to saskaņā ar valsts tiesību aktiem, visi elektroinstrumenti, kam beidzies ekspluatācijas laiks, jāsavāc atsevišķi un jāpārstrādā videi nekaitīgā veidā. GARANTIJA Izlasiet garantijas nosacījumus atsevišķi piegādātā garantijas kartē. Instruments var tikt pārveidots un lietošanas rokasgrāmatā var tikt izdarīti grozījumi. Tehniskie dati var tikt mainīti bez iepriekšēja brīdinājuma.
