BEDIENUNGSANLEITUNG MSM1038 Ferm

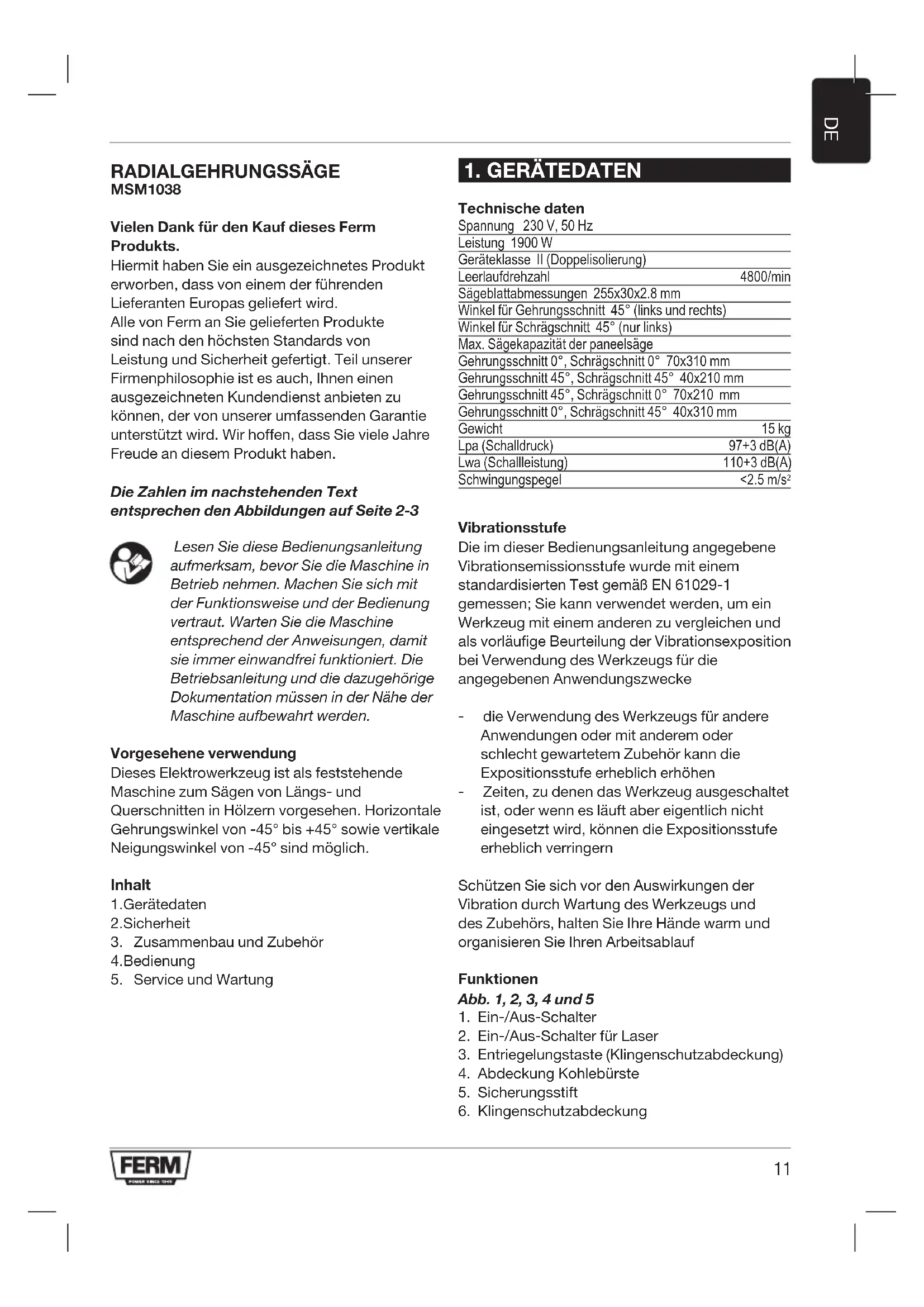

RADIALGEHRUNGSSÄGE MSM1038 Vielen Dank für den Kauf dieses Ferm Produkts. Hiermit haben Sie ein ausgezeichnetes Produkt erworben, dass von einem der führenden Lieferanten Europas geliefert wird. Alle von Ferm an Sie gelieferten Produkte sind nach den höchsten Standards von Leistung und Sicherheit gefertigt. Teil unserer Firmenphilosophie ist es auch, Ihnen einen ausgezeichneten Kundendienst anbieten zu können, der von unserer umfassenden Garantie unterstützt wird. Wir hoffen, dass Sie viele Jahre Freude an diesem Produkt haben. Die Zahlen im nachstehenden Text entsprechen den Abbildungen auf Seite 2-3 Lesen Sie diese Bedienungsanleitung aufmerksam, bevor Sie die Maschine in Betrieb nehmen. Machen Sie sich mit der Funktionsweise und der Bedienung vertraut. Warten Sie die Maschine entsprechend der Anweisungen, damit sie immer einwandfrei funktioniert. Die Betriebsanleitung und die dazugehörige Dokumentation müssen in der Nähe der Maschine aufbewahrt werden. Vorgesehene verwendung Dieses Elektrowerkzeug ist als feststehende Maschine zum Sägen von Längs- und Querschnitten in Hölzern vorgesehen. Horizontale Gehrungswinkel von -45° bis +45° sowie vertikale Neigungswinkel von -45° sind möglich. Inhalt

3. Zusammenbau und Zubehör

5. Service und Wartung

Technische daten Spannung 230 V, 50 Hz Leistung 1900 W Geräteklasse II (Doppelisolierung) Leerlaufdrehzahl 4800/min Sägeblattabmessungen 255x30x2.8 mm Winkel für Gehrungsschnitt 45° (links und rechts) Winkel für Schrägschnitt 45° (nur links) Max. Sägekapazität der paneelsäge Gehrungsschnitt 0°, Schrägschnitt 0° 70x310 mm Gehrungsschnitt 45°, Schrägschnitt 45° 40x210 mm Gehrungsschnitt 45°, Schrägschnitt 0° 70x210 mm Gehrungsschnitt 0°, Schrägschnitt 45° 40x310 mm Gewicht 15 kg Lpa (Schalldruck) 97+3 dB(A) Lwa (Schallleistung) 110+3 dB(A) Schwingungspegel <2.5 m/s

Vibrationsstufe Die im dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 61029-1 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke - die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen - Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm und organisieren Sie Ihren Arbeitsablauf Funktionen Abb. 1, 2, 3, 4 und 5

1. Ein-/Aus-Schalter

2. Ein-/Aus-Schalter für Laser

3. Entriegelungstaste (Klingenschutzabdeckung)

4. Abdeckung Kohlebürste

6. Klingenschutzabdeckung12

9. Justierknopf für den Sägewinkel

10. Arretierungsknopf

11. Verriegelungsschaufel

12. Knopf über der gleitenden Stütze

13. Anschluss Staubbeutel

17. Sägeblattschraube

20. Schraubenrückzugsarm

21. Erweiterungsstücke(links und rechts)

22. Verriegelungsknopf Sägeblatt

2. SICHERHEITSANWEISUNGEN

Bei der Nutzung von Elektrowerkzeugen sollten die grundlegenden Sicherheitshinweise immer eingehalten werden, um die Brandgefahr zu reduzieren. Stromschlag und Personenschaden. Lesen Sie immer die spezifische Produktbetriebs- anleitung und die Sicherheitsanweisungen, bevor Sie versuchen, das Elektrowerkzeug zu bedienen und speichern Sie diese Anweisungen. Installation einer stationären Maschine. Abb. 6 Bei dieser Maschine handelt es sich um eine stationäre Maschine und aus Sicherheitsgründen muss diese immer fest installiert und darf nicht für mobile Anwendungen verwendet werden. Sie können die Maschine auf zwei Arten installieren: a) Als stationäre Maschine auf einer Werkbank. In dem Fall muss die Maschine mit vier Schrauben an der Werkbank befestigt werden b) Als stationäre Maschine auf einem Fahrschemel. In diesem Fall muss die Maschine mit 4 Schrauben auf dem Hilfsrahmen gesichert werden und der Hilfsrahmen mit 4 Schrauben auf der Bodenplatte mit einem Maß von mindestens einem Quadratmeter verankert werden Symbole Die folgenden Symbole sind wichtig für den Betrieb Ihres Elektrowerkzeugs. Die korrekten Auslegungen der Symbole hilft Ihnen dabei, das Elektrowerkzeug sicherer zu bedienen Bezeichnet das Risiko von Personen- schaden, Verlust des Lebens oder von Schaden am Werkzeug im Falle der Nichteinhaltung der Anweisungen in diesem Handbuch Vorsicht, Stromschlaggefahr Halten Sie Zuschauer fern Augenschutz tragen Ohrenschützer tragen. Lärmexposition kann zum Hörverlust führen. Tragen Sie eine Staubschutzmaske Gefahrenbereich! Halten Sie die Hände (10 cm) vom Schnittbereich entfernt während die Maschine in Betrieb ist. Verletzungsgefahr, wenn man in Kontakt mit dem Sägeblatt gerät Richten Sie den Laserstrahl nicht auf Personen oder Tiere und starren Sie nicht in den Laserstrahl, auch nicht aus der Distanz. Dieses Elektrowerkzeug erzeugt einen Laser mit einer Laserstrahlung der Klasse 2 gemäß EN 60825-1. Diese kann dazu führen, dass Personen erblinden Scheibenabmessungen Beachten Sie die Abmessungen des Sägeblatts. Der Gesamtdurchmesser muss der Werkzeugspindel ohne Spiel entsprechen. *Verwenden Sie nur einen Füllring, der vom Anbieter angegeben wird, der Füllring darf kein Spiel haben Transportieren Sie die Maschine nur, wenn sie in der Eingangstransport- position ist13

1. Sicherheit im Arbeitsbereich

a) Halten Sie den Arbeitsbereich sauber und sorgen Sie dafür, dass er gut beleuchtet ist. Überladene oder dunkle Bereiche begünstigen Unfälle b) Benutzen Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, wie z.B. in der Gegenwart brennbarer Flüssigkeiten, Gase oder Staub. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können c) Halten Sie Kinder und Zuschauer während des Betriebs eines Elektrowerkzeugs in weitem Abstand. Ablenkungen können zum Kontrollverlust führen oder Material kann weggeschoben werden d) Lassen Sie die Maschine niemals unbeaufsichtigt, ohne sie zunächst von der Netzspannung abzuklemmen

2. Personensicherheit

a) Wenn Sie im Umgang mit diesen Maschinen nicht vertraut sind. Am besten lassen Sie sich im Vorfeld von einem Fachmann, einem Ausbilder oder einem Techniker informieren b) Bewahren Sie ungenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Elektrowerkzeuge sind in den Händen ungeschulter Nutzer gefährlich c) Halten Sie Elektrowerkzeuge trocken, sauber und frei von Öl und Fett. Ordnungsgemäß gepflegte Elektrowerkzeuge sind sicherer und einfacher zu kontrollieren. Fettige oder ölige Griffe sind rutschig und können zum Kontrollverlust führen d) Stellen Sie sicher, immer ein sauberes und ordentliches Arbeitsumfeld zu haben. Sie könnten ausrutschen oder stolpern e) Bleiben Sie aufmerksam, achten Sie darauf, was Sie tun und wenden Sie beim Betrieb eines Elektrowerkzeugs Ihren gesunden Menschenverstand an f) Übernehmen Sie sich nicht. Sorgen Sie zu jeder Zeit für den richtigen Halt und für Ausgeglichenheit. Dies ermöglicht eine bessere Kontrolle über das Elektrowerkzeug in unerwarteten Situationen g) Arbeiten Sie nicht mit der Maschine, wenn Sie unter Alkohol-, Drogen- oder Medikamenteneinfluss stehen. Unachtsamkeit beim Betrieb von Elektrowerkzeugen kann in sehr gefährlichen Verletzungen resultieren h) Tragen Sie immer eine persönliche Schutzausrüstung. Tragen Sie immer Augenschutz, Staubschutzmaske, Ohrenschutz, Sicherheitsschuhe und lediglich bei Wartungsarbeiten an der Maschine oder bei der Verwendung von Rohstoffen Handschuhe. Binden Sie Ihr Haar zusammen. Reduzieren Sie Personenschäden

i) Seien Sie vorsichtig beim Sägen von

Doppelgehrungsverbindungen. Das Sägeblatt, das Werkstück und Ihre Hände müssen während des Sägens immer sichtbar sein j) Sägen Sie niemals mehr als ein Werkstück gleichzeitig k) Stellen Sie sicher, dass das Werkstück frei von Nägeln oder sonstigen Fremdkörpern ist l) Verarbeiten Sie niemals Metall oder Stein mit dieser Maschine m) Arbeiten Sie nicht mit asbesthaltigem Material

3. Sicherheit des Elektrowerkzeugs

Beim ersten Mal, wenn die Maschine verwendet wird und das jedes weitere Mal, wenn die Maschine genutzt wird: Vor der Durchführung von Arbeiten an der Maschine den Netzstecker von der Stromversorgung trennen. Allgemein: Prüfen Sie die gesamte Sägemaschine. Falls ein Teil der Maschine fehlt, verbogen, beschädigt oder auf andere Art dysfunktional ist, oder wenn sonstige mechanische und/oder elektrische Fehler auftreten oder sichtbar werden oder wenn die Maschine extrem laute Geräusche macht, dann ziehen Sie das Benutzerhandbuch zu Rate. Falls Fehler an der Maschine erkannt werden, müssen diese alle vor Nutzung der Maschine behoben werden. Es dürfen nur Originalteile verwendet werden! Falls Sie noch ausstehende Bedenken haben, die Ihre eigene Sicherheit oder die Sicherheit der Maschine gefährden könnten, nehmen Sie bitte mit dem Maschinenanbieter auf.14

Elektrisch a) Verwenden Sie immer einen Original- Stromstecker, der zur Steckdose passt, verwenden Sie bei geerdeten Elektrowerkzeugen keinen Adapter-Stecker. Nicht modifizierte Stecker und passende Steckdosen reduzieren das Stromschlagrisiko b) Verwenden Sie die Maschine nicht mit einem beschädigten Stromkabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während der Arbeit beschädigt ist. Beschädigte Kabel erhöhen das Stromschlagrisiko c) Prüfen Sie das Kabel regelmäßig und lassen Sie beschädigte Kabel reparieren. Austausch von Kabeln oder Steckern Werfen Sie alte Kabel oder Stecker sofort weg, wenn diese durch neue ersetzt wurden. Es ist gefährlich, den Stecker eines losen Kabels in die Steckdose zu stecken. Verwenden Sie das Originalstromkabel und die Originalstecker, Reparaturen dürfen nur von einer autorisierten Person durchgeführt werden, so wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs gewahrt bleibt! d) Zur Vermeidung von Stromschlägen. Beim Stecken des Steckers in die Steckdose, dürfen die Metallstifte keinesfalls berührt werden e) Setzen Sie Elektrowerkzeuge nicht dem Regen oder nassen Bedingungen aus. Wenn Wasser in ein Elektrowerkzeug eindringt, erhöht dies das Stromschlagrisiko f) Verwenden Sie niemals das Kabel, um den Stecke aus der Steckdose zu ziehen. Halten Sie Kabel und Stecker von Öl, Wärme, und spitzen Gegenständen entfernt g) Verwenden Sie bei der Nutzung eines Elektrowerkzeugs im Außenbereich ein dafür geeignetes Verlängerungskabel. Die Nutzung eines Kabels für den Außenbereich reduziert das Stromschlagrisiko h) Wenn die Maschine mit Laser ausgestattet ist. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und starren Sie nicht in den Laserstrahl. Auch nicht aus der Ferne. Der Laser muss der EN60825-1, Klasse 2 entsprechen.

i) Laserreparaturen dürfen nur vom Laserhersteller

oder von einem Fachmann durchgeführt werden j) Verwenden Sie eine Fehlerstromschutz- vorrichtung, wenn der Betrieb eines Elektrowerkzeugs an einem feuchten Ort unvermeidbar ist. Die Nutzung einer Fehlerstromschutzvorrichtung reduziert das Stromschlagrisiko Mechanisch a) Lassen Sie die Maschine frei drehen, bis sie die Maschinenanzahl erreicht, bevor Sie die Maschine starten. Prüfen Sie die verschiedenen Positionen der Sägemaschine, wenn das Sägeblatt frei dreht, wenn das Sägeblatt etwas berührt, muss die Maschine justiert oder repariert werden b) Verwenden Sie das Stromwerkzeug nicht, wenn es sich nicht mit dem Schalter ein- und ausschalten lässt. Ein Stromwerkzeug, dass nicht mit dem Schalter kontrolliert werden kann, muss repariert werden c) Verwenden Sie Sägeblätter immer in der richtigen Größe und Form. Nutzen Sie die vom Hersteller empfohlenen Sägeblätter (EN-847-1) Sägeblätter, die nicht den Befestigungsteilen der Säge entsprechen, zerstören außemittig und verursachen Kontrollverlust. d) Verwenden Sie niemals zu kleine oder zu große Sägeblätter. Das ist sehr gefährlich e) Entfernen Sie niemals die Markierung auf einem Sägeblatt. Technische Informationen müssen immer sichtbar sein, um beim Austausch der Sägeblätter die richtigen Entscheidungen zu treffen f) Sichern Sie das Werkstück. Klemmen Sie das Werkstück immer mit Klemmvorrichtungen fest, das ist viel sicherer als mit der Hand g) Lassen Sie die Maschine niemals allein, bevor Sie vollständig zum Stillstand gekommen ist h) Verwenden Sie keine Sägeblätter aus Schnellarbeitsstahl. Verursacht, dass das Sägeblatt schnell bricht

i) Verwenden Sie keine stumpfen, abgebrochenen,

verbogenen oder beschädigten Sägeblätter. Ziehen Sie vor dem Gebrauch den Netzstecker und prüfen Sie das Sägeblatt. Verursacht, dass beschädigte oder stumpfe Sägeblätter schmale Kerben, übermäßige Reibung, Sägeblattbindung und Rückschläge erzeugen. Tauschen Sie beschädigte Sägeblätter sofort aus, verwenden Sie immer Original-Flansche, Muttern und Schrauben15

j) Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug drehen. Ein Schraubenschlüssel oder ein neben einem rotierenden Teil des Elektrowerkzeugs liegen gelassener Schlüssel kann zu Personenschäden und zu einer sehr gefährlichen Situation führen k) Der auf dem Sägeblatt eingezeichnete Pfeil weist auf die Drehrichtung hin. Muss in die gleiche Richtung zeigen wie der auf der Maschine gekennzeichnete Pfeil, die Sägeblattzähne müssen vorne an der Säge nach unten zeigen l) Berühren Sie das Sägeblatt nach der Arbeit nicht, bis es abgekühlt ist. Das Sägeblatt wird während der Arbeit sehr heiß m) Schützen Sie das Sägeblatt vor Schlägen und Stößen. Wenden Sie keinen Seitendruck auf das Sägeblatt an n) Üben Sie keine Kraft auf das Elektrowerkzeug aus. Verwenden Sie das für Ihre Anwendung richtige Elektrowerkzeug. Das korrekte Elektro- werkzeug wird den Job besser und sicherer zu dem Preis, zu dem es erworben wurde o) Stellen Sie sich niemals auf das Elektrowerkzeug. Das Umkippen des Elektrowerkzeugs kann ernsthafte Verletzungen verursachen. Verwenden Sie immer eine zusätzliche Stütze, um der Maschine mehr Stabilität zu bieten p) Die Maschine ist mit Vorrichtungen für den Anschluss eines Entstaubungssystems ausgestattet, stellen Sie sicher, dass dieses angeschlossen und ordnungsgemäß verwendet wird. Staubabsaugung reduziert staubbezogene Gefahren q) Warten Sie die Lufteinlässe an der Maschine. Staubansammlungen müssen entfernt werden. r) Stellen Sie sicher, dass der Schutz ordnungsgemäß funktioniert und dass er sich frei bewegen kann. Den Schutz niemals verriegeln, wenn er geöffnet ist s) Schnittreste niemals aus dem Sägebereich entfernen, während die Maschine in Betrieb ist. Den Werkzeugarm immer zuerst in die neutrale Position zurückführen und dann die Maschine ausschalten t) Führen Sie das Sägeblatt nur gegen das Werkstück, wenn die Maschine eingeschaltet ist. Ansonsten besteht ein Rückschlagrisiko, wenn das Sägeblatt im Werkstück eingekeilt wird u) Falls das Sägeblatt eingeklemmt wird. Schalten Sie die Maschine aus und halten Sie das Werkstück fest, bis das Sägeblatt komplett zum Stillstand gekommen ist

v) Um einen Rückschlag zu vermeiden. Das

Werkstück darf nicht bewegt werden, bis die Maschine komplett zum Stillstand gekommen ist. Korrigieren Sie die Ursache für das Einklemmen des Sägeblatts, bevor Sie die Maschine neustarten w) Beim Sägen von Profilabschnitten, runden Stücken oder sonstigen Stücken das Werkstück immer gegen den Stopp pressen, so dass es sich nicht bewegen kann, damit es sich während des Sägens nicht drehen oder bewegen kann.

x) Verwenden Sie die Maschine niemals, um

Werkstücke zu sägen, die so klein sind sind, dass Sie nicht gesichert werden können. Kleine Holzstücke oder sonstige Gegenstände, die in Kontakt mit dem rotierenden Sägeblatt kommen, können den Bediener oder Zuschauer bei hoher Geschwindigkeit treffen y) Zum Sägen aller Arbeiten immer zusätzliche Stützen vewenden z) Zum Sägen eines nicht gestützten, großen Werkstücks. Zusätzliche Stützen verwenden aa) Machen Sie Warnschilder auf der Maschine niemals unkenntlich. Technische Informationen oder Informationen zum Maschinentyp müssen auf der Maschine sichtbar sein. Am Ende des Sägeprozesses den Sägekopf nach unten halten, die Maschine ausschalten und warten, bis alle beweglichen Teile zum Stillstand gekommen sind, bevor Sie die Maschine loslassen

ZUBEHÖR Installation der Gehrungssäge

• Stellen Sie eine Seitenleiste (21) rechts neben die Maschine und die andere Seitenleiste links neben die Maschine.

• Platzieren Sie die Werkstückklemme (7) links oder rechts neben die Maschine.

• Halten Sie den Handgriff fest, bewegen Sie die Säge leicht nach unten und ziehen Sie den Stift (5) leicht heraus, so dass sich die Säge nach oben bewegt.16

Hinweis: Verwenden Sie die Gehrungssäge niemals ohne die im Lieferumfang enthaltenen Erweiterungsstücke. Stellen Sie sicher, dass diese korrekt montiert sind. Montage der Antikipp-Stütze.

• Befestigen Sie die Stützhalterung (24) in den Schlitz auf der Rückseite des Bodens.

• Ziehen Sie die Schrauben fest, um die Stützhalterung zu sichern. Schiebegitter Abb.2 Aus Sicherheitsgründen ist diese Maschine mit einem beweglichen Führungsgitter zum Gebrauch beim normalen und Schrägschneiden ausgestattet.

• Bei normalen geraden Querschnitten und Gehrungsschnitten das Führungsgitter (8) immer mit dem Ende justieren und gut fixieren, um dem Werkstück eine sichere Stütze zu geben.

• Bei Gehrungsschnitten das Schiebegitter (8) in eine geeignete Position in der Nähe der Sägeblattoberfläche justieren, aber eine Interferenz der Sägeblattbewegung muss vermieden werden und es ist auf eine sichere Fixierung zu achten. Austausch der Sägeblätter Abb. 4 und 5 Verwenden Sie nur Sägeblätter, die scharf und nicht beschädigt sind. Sie müssen abgebrochene oder verbogene Sägeblätter sofort austauschen. GEFAHR: Verwenden Sie kein Sägeblatt, dass größer als die angegebene Leistung der Säge ist. Es könnte mit dem Blattschutz kommen und Schäden verursachen. Verwenden Sie kein Sägeblatt, dass zu dick ist und verhindert, dass die Sägeblattscheibe in die Flächen auf der Spindel greifen kann. Dies verhindert, dass die Sägeblattschraube das Sägeblatt auf der Spindel sichert. Verwenden Sie die Säge nicht zum Schneiden von Metall oder Mauerwerk

• Trennen Sie die Maschine von der Stromversorgung.

• Entfernen Sie die Schraube (20), die den Rückzugsarm an der Sägeblattabdeckung hält.

• Entfernen Sie die Schraube (19), um die Schraubenabdeckung durch Anheben der Sägeblattabdeckung (6) zu abzunehmen.

• Sowohl Sägeblattschraube (17) als auch Flansch (18) sollten nun sichtbar sein, wie in Abb. 5 dargestellt.

• Drücken Sie den Sägeblattsperrknopf (22) Drehen Sie das Sägeblatt vorsichtig mit der Hand, bis das Sägeblatt einrastet.

• Verwenden Sie den Innensechskant- Schraubendreher, um die Sägeblattschraube (17) durch Lösen im Uhrzeigersinn zu entfernen.

• Entfernen Sie den Flansch (18) und das Sägeblatt

• Ersetzen Sie das Sägeblatt und stellen Sie sicher, dass der auf dem Sägeblatt markierte Pfeil in die gleiche Richtung zeigt wie der auf der Maschine gekennzeichnete Pfeil. Die Sägeblattzähne müssen nach unten zeigen.

• Fixieren Sie die Sägeblattschraube (17) fest, verwenden Sie den Sägeblatt-Sperrknopf (22), um sie festzuziehen

• Senken Sie die Sägeblattabdeckung (6), damit die Schraubenabdeckung wieder auf ihren Platz zurück kann und ziehen Sie die Schraube (19) fest

• Befestigen Sie den Rückzugsarm wieder auf der Sägeblattabdeckung (6), indem Sie die Schraube (20) festziehen

• Drehen Sie das Sägeblatt und prüfen Sie, ob der Schutz sich frei bewegen kann Justierung des Schnittwinkels Abb. 2 Justierung der Gehrungswinkel Der Gehrungswinkel kann zwischen 45° links und 45° rechts eingestellt werden

• Lösen Sie den Arretierungsknopf (10)

• Drücken Sie die Verriegelungsschaufel (11) und drehen Sie den Sägetisch mit dem Verriegelungsknopf (10) nach links oder rechts, bis der Winkelmesser (23) den erforderlichen Winkel anzeigt.

• Lösen Sie die Verriegelungsschaufel (11) und ziehen Sie den Verriegelungsknopf (10) fest

• Voreinstellungen (Schnelleinstellungen) bei den folgenden Graden: -45°, -30°, -22.5°, -15°, 0°, 15°, 22.5°, 30°, 45°.

• Drücken Sie die Verriegelungsschaufel (11) beim Drehen der Grundplatte, lösen17

Sie die Schaufel, bevor die erforderlichen Grade erreicht werden und die Platte wird eigenständig mit einem “Klick” in die Voreinstellung einrasten. Justierung des Keilwinkels Abb. 1 und 3 Der Keilwinkel kann zwischen 0° und 45° eingestellt werden.

• Lösen Sie den Einstellknopf (9)

• Kippen Sie die Säge mit dem Griff, bis der Winkelmesser (14) den erforderlichen Winkel anzeigt.

• Ziehen Sie den Einstellknopf (9) fest Austausch der Kohlebürsten Abb. 2

• Trennen Sie die Maschine von der Stromversorgung

• Schrauben Sie die beiden Abdeckungen (4) an der Vorder- und Rückseite des Gehäuses ab.

• Ersetzen Sie die Kohlebürsten mit dem exakt gleichen Bürstentyp

• Ziehen Sie die Abdeckungen (4) wieder fest.

• Hinweis: Ersetzen Sie immer beide Kohlebürsten gleichzeitig, verwenden Sie niemals eine Mischung aus alten und neuen Bürsten. Befestigung des Staubbeutels Abb. 1 Drücken Sie die Klemme des Staubbeutels (13) ein und schieben Sie sie auf die Öffnung an der Rückseite der Maschine. Die Staubbeutel bleiben beim Lösen der Klemme an ihrem Platz.

Benutzung der gehrungssäge Abb. 1 Überprüfen Sie das Gerät vor dem Gebrauch immer auf Mängel oder Fehler!

• Stellen Sie den gewünschten Sägewinkel des Geräts ein.

• Stecken Sie den Stecker in die Steckdose:

• Fixieren Sie das Werkstück mit Hilfe der Klammern (7): Vergewissern Sie sich dabei, dass das Material richtig an seinem Platz aufgespannt ist!

• Halten Sie das Material an der linken Seite gut fest und vergewissern Sie sich gleichzeitig, dass zwischen Ihnen und dem Sägeblatt ein ausreichender Abstand vorhanden ist.

• Schalten Sie das Gerät mit dem Schalter (1) ein.

• Vergewissern Sie sich, dass das Sägeblatt seine volle Drehzahl erreicht hat, bevor es das zu sägende Werkstück berühren kann.

• Heben Sie die Schutzabdeckungsverriegelung mit dem Knopf (3) an.

• Bewegen Sie die Säge jetzt langsam nach unten, sodass das Sägeblatt das Werkstück durchsägt und sich durch den Schlitz im Tisch bewegt. Üben Sie auf die Säge keinerlei Druck aus. Geben Sie dem Gerät Zeit, das Werkstück durchzusägen.

• Bewegen Sie das Gerät wieder vorsichtig nach oben und schalten Sie es durch Loslassen des Schalters (1) aus. Nutzung der Gleitfunktion Abb. 1 Die Maschine muss fest mit einer Werkbank verschraubt sein. Verwenden Sie die Gleitfunktion, um breite Werkstücke zu sägen:

• Fixieren Sie das Werkstück mit der Klemme

• Lösen Sie den Knopf (12)

• Schieben Sie die Maschine komplett in Ihre Richtung

• Schalten Sie die Maschine mit dem Schalter ein

• Senken Sie die Säge langsam, so dass die Säge durch das Werkstück sägt

• Schieben Sie die Maschine langsam zurück

• Ziehen Sie die Maschine wieder leicht nach oben und schalten Sie sie mit dem Schalter aus Verwendung des Lasers Abb. 2

• Um den Laser einzuschalten, drücken Sie auf den Ein-/Aus-Schalter 2.

• Um den Laser auszuschalten, lassen Sie den Ein-/Aus-Schalter 2 los.18

5. SERVICE UND WARTUNG

Vergewissern Sie sich immer, dass das Gerät nicht an das Netz angeschlossen ist, wenn Sie Wartungsarbeiten an dem Mechanismus vornehmen. Gleitschienen Schmutz kann die Gleitschienen und somit die Funktion der Säge beschädigen.

• Reinigen Sie die Gleitschienen regelmäßig mit einem weichen Tuch.

• Geben Sie etwas Schmieröl auf die Gleitschienen.

• Bewegen Sie die Gehrungssäge vorwärts und rückwärts, sodass sich das Öl komplett über die Schienen verteilen kann. Geräte sind dafür ausgelegt, über einen langen Zeitraum problemlos und mit minimaler Wartung zu arbeiten. Durch regelmäßiges Reinigen des Geräts und richtige Benutzung können Sie zu einer langen Lebensdauer des Geräts beitragen. Reinigung Reinigen Sie das Gerätegehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jeder Benutzung. Vergewissern Sie sich, dass die Belüftungsschlitze frei von Staub und Schmutz sind. Entfernen Sie hartnäckigen Schmutz mit einem weichen, mit Seifenwasser angefeuchteten Tuch. Verwenden Sie niemals Lösungsmittel wie Benzol, Alkohol, Ammoniak usw., da diese Lösungsmittel die Kunststoffteile beschädigen können. Problemlösung

1. Der Motor läuft nicht an

• Der Stecker ist nicht in der Steckdose.

• Das Netzkabel ist unterbrochen.

• Der Schalter ist defekt. Bringen Sie das Gerät zwecks Reparatur zu Ihrem Vertragshändler.

2. Der Sägeschnitt ist nicht gleichmäßig (ist

• Das Sägeblatt muss geschärft werden.

• Das Sägeblatt ist mit der Rückseite nach vorn eingebaut.

• Das Sägeblatt ist durch Harz oder Sägespäne verstopft.

• Das Sägeblatt ist für das betreffende Werkstück nicht geeignet.

3. Der Höhen- und/oder

Gehrungsschnitthebel ist verstopft

• Späne und/oder Staub müssen entfernt werden.

4. Der Motor erreicht die volle Drehzahl nur

• Das Verlängerungskabel ist zu dünn und/oder zu lang

• Die Netzspannung beträgt weniger als 230 Volt.

5. Das Gerät vibriert übermäßig

• Das Sägeblatt ist beschädigt.

6. Das Gerät wird zu heiß

• Die Belüftungsschlitze sind blockiert. Schlitze mit einem trockenen Tuch reinigen.

7. Der Elektromotor läuft ungleichmäßig

• Die Kohlebürsten sind abgenutzt. Erneuern Sie die Kohlebürsten oder fragen Sie Ihren Vertragshändler. Schmieren Die Maschine braucht keine zusätzliche Schmierung. Störungen Sollte beispielsweise nach Abnutzung eines Teils ein Fehler auftreten, dann setzen Sie sich bitte mit der auf der Garantiekarte angegebenen Serviceadresse in Verbindung. Im hinteren Teil dieser Anleitung befindet sich eine ausführliche Übersicht über die Teile, die bestellt werden können. UMWELT Um Transportschäden zu verhindern, wird die Maschine in einer soliden Verpackung geliefert. Die Verpackung besteht weitgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyceln der Verpackung.19
