NÁVOD K OBSLUZE COM1007P Ferm

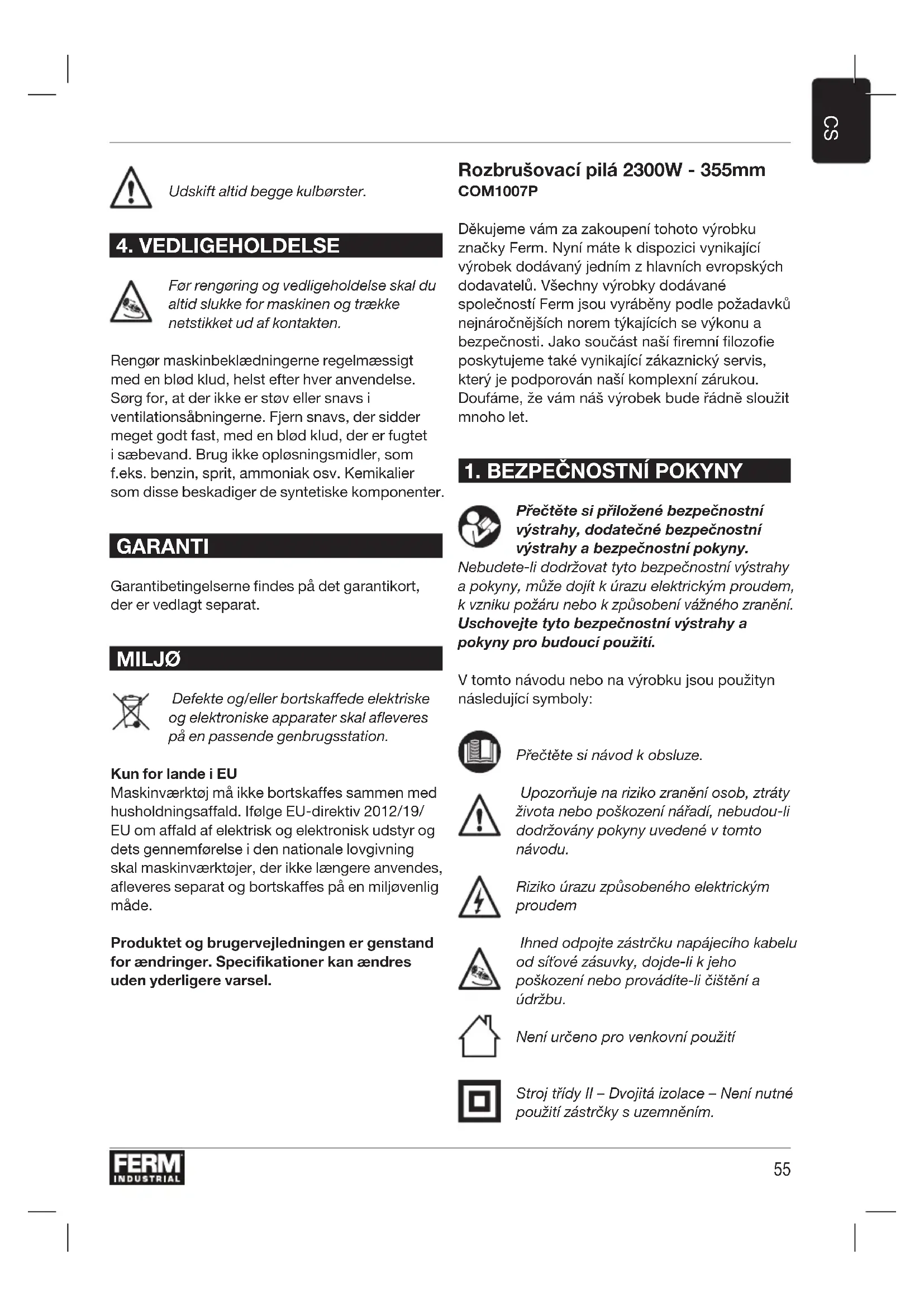

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití. V tomto návodu nebo na výrobku jsou použityn následující symboly: Přečtěte si návod k obsluze. Upozorňuje na riziko zranění osob, ztráty života nebo poškození nářadí, nebudou-li dodržovány pokyny uvedené v tomto návodu. Riziko úrazu způsobeného elektrickým proudem Ihned odpojte zástrčku napájecího kabelu od síťové zásuvky, dojde-li k jeho poškození nebo provádíte-li čištění a údržbu. Není určeno pro venkovní použití Stroj třídy II – Dvojitá izolace – Není nutné použití zástrčky s uzemněním.56

Vždy používejte ochranu zraku! Používejte ochranu sluchu. Používejte ochranné rukavice. Riziko zranění odlétávajícími předměty. Zamezte přístupu nepovolaných osob do pracovního prostoru. Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU. Bezpečnostní pokyny k rozbrušovacím pilám – pokyny k řezání

1. Při řezání vždy používejte pouze řeznou

hranu kotouče (nikdy ne stranu). Na kotouč nevyvíjejte boční tlak a zejména jej nenechte uvíznout.

2. Udržujte ruce a nohy v bezpečné vzdálenosti

od kotouče. Při řezání nepoužívejte volné oděvy, které mohou být strojem zachyceny.

3. S pilovým kotoučem zacházejte opatrně,

nikdy jej nenechte spadnout a uchovávejte jej na bezpečném a suchém místě. Vyvarujte se příliš vysokých teplot a vlhkosti.

4. Zajistěte, aby všechny příruby kotouče a

další osazené části byly v dobrém stavu, a aby se instalovaly podle pokynů. Poškozené nebo chybějící díly mohou vést k poškození kotouče. Vždy používejte příruby dodané se strojem.

5. Nikdy nepracujte s poškozenými kotouči,

protože mohou být nebezpečné. Při výměně kotouče nejprve vypněte stroj. Rukou otáčejte kotoučem a zkontrolujte jej z hlediska nestejnoměrnosti, zkroucení nebo natržení. Pokud zjistíte jakoukoliv z těchto vad, již jej dál nepoužívejte a vyměňte jej za nový. Rovněž vyměňte kotouč, který spadl na podlahu. Ačkoliv nemusí být viditelně poškozený, mohl zkřehnout.

6. Před zahájením řezání proveďte testovací

provoz, tj. zapněte motor a zkontrolujte správnou funkci kotouče. Po výměně kotouče nechte pilu běžet tři minuty. Potom před každou prací provádějte testovací provoz po dobu jedné minuty.

7. Když stroj běží, nikdy se nepokoušejte

odstranit nebo upnout obrobek. Před odstraňováním jakéhokoliv obrobku nebo změnou nastavení vždy počkejte, dokud se kotouč úplně nezastaví.

8. Před instalací vždy zkontrolujte kotouče s

pryskyřicí a gumou z hlediska natržení.

9. Vždy zkontrolujte, zda maximální povolené

otáčky řezného kotouče odpovídají maximálním otáčkám motoru. Nikdy nepřekračujte maximální povolené otáčky uvedené na kotouči.

10. Nikdy se nepokoušejte namontovat

kotouč na stroj násilím nebo měnit velikost osazení. Nikdy nepoužívejte kotouče s nekompatibilními rozměry. Používejte pouze kotouče s rozměry kompatibilními se strojem.

11. Nepokoušejte se na stroj nainstalovat pilové

kotouče, protože není určen k řezání dřeva.

12. Nezačínejte řezat, dokud motor nedosáhl

13. Pokud se kotouč během provozu stroje již

netočí nebo motor zní jako přetížený, ihned vypněte motor.

14. Snadno hořlavé nebo křehké předměty

udržujte v bezpečné vzdálenosti od stroje. Obsluha stroje musí zabránit tomu, aby se její ruce, obličej nebo nohy dostaly do kontaktu s jiskrami vznikajícími při řezání.

15. Umístěte stroj pevně na rovný a vodorovný

16. Stroj provozujte pouze při napětí uvedeném

17. Nikdy se nedotýkejte uříznutého obrobku,

vždy jej nechte nejprve vychladnout.

18. Nikdy neřežte obrobky s většími než

19. Během řezání se nikdy nezdržujte v ose

kotouče. Vždy se zdržujte na jedné straně.

20. Nainstalovaná bezpečnostní zařízení nechte

trvale na svém místě.

1. Vždy řežte pomalu a opatrně. Kotoučem nikdy

nepůsobte na obrobek prudkými pohyby.

22. Na kotouč nikdy nepřitlačujte obrobek,

který držíte rukama. K upnutí obrobku vždy používejte upínky.

23. Udržujte ruce v bezpečné vzdálenosti od

řezného kotouče. Nikdy neřežte obrobky57

za podmínek, kdy je nutné jejich ruční přidržování ve vzdálenosti menší než 15 cm od řezného kotouče.

24. Zajistěte správné podepření obrobku.

25. Nikdy nepoužívejte řezné kapaliny. Tyto

kapaliny se mohou vznítit nebo způsobit úraz elektrickým proudem.

27. Neřežte plasty, dřevo nebo syntetické

Elektrická bezpečnost Při používání elektrických přístrojů je vždy třeba dodržovat bezpečnostní předpisy platné ve vašem státě. Sníží se tím nebezpečí požáru, zasažení elektrickým proudem a zranní osob. Pročtěte zde uvedené bezpečnostní pokyny a seznamte se i s bezpečnostními pokyny přiloženými k nástroji. Uložte tyto pokyny na bezpečném místě. Vždy se přesvědčete zdali výška elektrického napětí souhlasí s hodnotou uvedenou na nálepce přístroje. Stroj třídy II – dvojitá izolace – Nepotřebujete žádnou uzemněnou zástrčku. Výměna kabelů a zástrček V případě, že jsou kabely poškozeny, musí být nahrazeny speciálním hlavním kabelem, který je k dostání u výrobce nebo v jeho zákaznickém centru. Staré kabely po nahrazení ihned zlikvidujte. Je nebezpečné zapojit zástrčku na uvolněném kabelu do zásuvky. V případě použití prodlužovacích kabelů Používejte pouze schválené prodlužovací kabely, které vyhovují použitému výkonu přístroje. Vodiče kabelů musí mít v průřezu aspoň 1.5 mm2. V případě, že je kabel ještě smotán, tak jej úplně vytáhněte.

2. INFORMACE O NÁŘADÍ

Určené použití Rozbrušovací pila je určena k řezání ocelových materiálů různých tvarů. Technické údaje Napájecí napětí 220V-240V~ Frekvence 50/60Hz Příkon 2.300 W Jmenovité otáčky 4300/min Rozměry řezného kotouče* Ø 355mm x Ø 25.4mm Akustický tlak L

105 dB(A) K=3 Vibrace a h, AG 2.90+1.5 m/s2 Hmotnost 15.8kg Maximální kapacita řezání při 90° - Obdélník 115mm x 125mm - Průřez L 135mm x 135mm - Kruhový průřez Ø 125mm Maximální kapacita řezání při 45° - Obdélník 110mm x 102mm - Průřez L 110mm x 110mm - Kruhový průřez Ø 110mm

• Pro některé země není řezný kotouč součástí dodávky. Vibrace Velikost vibrací uvedená v tomto návodu k obsluze byla měřena podle normalizovaných požadavků, které jsou uvedeny v normě EN 62841 a může být použita pro vzájemné srovnání jednotlivých nářadí mezi sebou a tato hodnota může být použita pro předběžný odhad vibrací působících na obsluhu při uvedených aplikacích

• použití tohoto nářadí pro jiné aplikace, nebo s odlišným nebo nedostatečně udržovaným příslušenstvím, může značně zvýšit hodnotu působících vibrací

• doba, kdy je nářadí vypnuto nebo kdy je v chodu naprázdno, může dobu působení vibrací na obsluhu značně zkrátit Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem.58

Popis Čísla v následujícím textu odkazují na obrázky na stranách 2 - 5. Obr. A.

1. Horní bezpečnostní kryt

2. Pohyblivý bezpečnostní kryt

(*není součástí dodávky u všech modelů)

5. Příchytka obrobku

8. Víčko uhlíkového kartáče

9. Zajišťovací tlačítko vřetena

10A. Šroub hloubkového dorazu 10B. Matice hloubkového dorazu

11. Přepravní zajišťovací kolík

12. Zadní upínka obrobku

13. Přední upínka obrobku

15. Vřeteno pro upínání obrobku

16. Klíč pro výměnu kotouče

18. Velká vnitřní podložka

19. Velká vnější podložka

Před výměnou kotouče nebo seřizováním stroje nejprve vytáhněte zástrčku stroje ze síťové zásuvky. Odstranění přepravního zajištění Obr. B Stroj je vybaven přepravním zajišťovacím kolíkem (11), který stroj drží ve spodní poloze kvůli usnadnění přepravy a skladování. Zajišťovací tlačítko blokuje pohyb pily nahoru a dolů. Před použitím pily se musí deaktivovat.

• Odstraňte přepravní zajištění mírným stlačením stroje dolů. Při stlačení dolů je možno druhou rukou vytáhnout zajišťovací kolík (11).

• Po vytažení kolíku (11) se stroj může volně pohybovat nahoru a dolů. Aktivace přepravního zajištění Obr. B

• Stlačte stroj dolů do nejnižší polohy.

• Potom zatlačte přepravní zajišťovací kolík (11) na své místo. Montáž a demontáž řezného kotouče Obr. A, B, C. Před výměnou kotouče vždy vytáhněte síťovou zástrčku. Před výměnou kotouče si vždy přečtěte příslušné bezpečnostní pokyny. Demontáž řezného kotouče

• Z podstavce stroje vyjměte klíč na kotouč (16).

• Demontáž kotouče je snadnější, kdy je pohyblivý bezpečnostní kryt (2) přestaven nahoru.

• Stiskněte blokovací tlačítko vřetene (9), aby se zablokoval pohyb vřetene stroje.

• Držte stisknuté blokovací tlačítko vřetene (9). Nasaďte klíč (16) na upevňovací šroub kotouče a pootáčejte jím tak, aby se tlačítko (9) maximálně zatlačilo a zablokovalo se vřeteno.

• Demontujte šroub (21), malou podložku (20) a velkou vnější podložku (19).

• Potom sejměte řezný kotouč (3). Montáž řezného kotouče

• Pokud toto ještě nebylo provedeno, demontujte šroub (21) jeho otáčením doleva, potom sejměte malou podložku (20) a velkou vnější podložku (19).

• Nasaďte řezný kotouč (3) na vřeteno stroje.

• Nejprve nasaďte velkou vnější podložku (19), potom malou podložku (20) a potom namontujte upevňovací šroub (21) podle obr. C a utáhněte jej rukou, dokud se nezačne otáčet vřeteno.

• Stiskněte blokovací tlačítko vřetene (9), aby se zablokoval pohyb vřetene stroje.

• Držte stisknuté blokovací tlačítko vřetene (9). Nasaďte klíč (16) na upevňovací šroub kotouče a pootáčejte jím doprava.

• Když se zablokuje otáčení vřetene, utáhněte upevňovací šroub kotouče pomocí klíče (16).59

• Uvolněte blokovací tlačítko vřetene a zkontrolujte, zda již neblokuje pohyb vřetene. Potom zkontrolujte správnou montáž kotouče:

• Rukou otáčejte kotoučem (3) několik otáček a kontrolujte jeho volné otáčení a správné usazení.

• Zapněte stroj a nechte jej běžet minimálně 3 minuty. Vypínač Obr. B Vypínač (7) se zapne manuálním zatažením za spoušť vypínače. Vypne se uvolněním spouště. Upínka obrobku (5) Obr. A a B a D

• Umístěte obrobek mezi přední upínku (13) a zadní upínku (12).

• Zvedněte aretaci (14) způsobem uvedeným na obr. D a otáčejte rukojetí šroubu (15) dopředu, dokud se přední upínka (13) nedotkne obrobku.

• Potom přestavte aretaci (14) dolů (aby se zajistilo vřeteno) a upněte obrobek otáčením rukojeti šroubu (15). Úhlové řezání Obr. E Stroj umožňuje nastavením zadní upínky (12) úhlové řezání pod úhly od 0° do 45°.

• Povolte 2 šrouby M10 s šestihrannou hlavou (22 a 23), které upevňují zadní upínku (12) – tak, aby bylo možné pohybovat svěrákem.

• Potom nastavte zadní upínku (12) na správný úhel a opět utáhněte oba šrouby (22 a 23). Přestavení zadního svěráku (pro řezání větších obrobků) Obr. F Ve stavu dodání z výrobního závodu svěrák umožňuje řezání obrobků o maximální velikosti 160 mm. Svěrák lze přestavit dozadu, aby bylo možné řezat obrobky velikosti 195 mm, jak je vidět na obrázku vpravo (obr. F).

• Úplně povolte 2 šrouby M10 s šestihrannou hlavou (22 a 23) na zadní upínce (12).

• Posuňte upínku (12) dozadu a šrouby (22 a 23) namontujte do zadních otvorů. Seřízení hloubkového dorazu: Obr. B Stroj je vybaven šroubem hloubkového dorazu, kterým lze seřizovat maximální hloubku řezu.

• Při seřizování hloubky řezu povolte spodní matici (10B) a potom seřiďte hloubku otáčením horního šroubu (10A) do požadované polohy.

• Potom opět utáhněte spodní matici (10B). Postup řezání: Při řezání materiálu vždy postupujte následovně:

• Před spuštěním stroje zkontrolujte správné upnutí a podepření obrobku.

• Spusťte stroj v horní poloze a nechte jej běžet, dokud nedosáhne maximálních otáček.

• Zkontrolujte volné otáčení kotouče bez vibrací.

• Opatrně pohybujte strojem dolů, dokud se nedotkne materiálu.

• Malou silou rovnoměrně stlačujte páku a dbejte na to, aby neklesaly otáčky kotouče.

• Po provedení řezu uvolněte vypínač a opatrně pohybujte strojem nahoru.

• Obrobek vyjměte až po úplném zastavení řezného kotouče. Při řezání nevyvíjejte příliš velkou sílu na páku, protože by docházelo k rychlejšímu opotřebení kotouče a stroje a nedosáhlo by se rychlejšího řezání. Kontrola a výměna uhlíkových kartáčů Motor má 2 uhlíky, které se používáním opotřebují. Je důležité kontrolovat stav uhlíkových kartáčů, protože opotřebený uhlíkový kartáč může mít za následek nízký výkon a poškození motoru. Demontáž uhlíkových kartáčů Obr. B.

• Ujistěte se, že je zástrčka stroje vytažená ze síťové zásuvky.

• Demontujte víčko uhlíkového kartáče (8).

• Vyjměte uhlíkové kartáče opatrným vytažením za pružinku.

• Zkontrolujte uhlíkový kartáč, pokud je kratší než 6 mm, je opotřebený a musí se ihned vyměnit.

• Zopakujte stejnou činnost na druhé straně.60

Opětovné vložení uhlíkových kartáčů Obr. B.

• Ujistěte se, že je zástrčka stroje vytažená ze síťové zásuvky.

• Vložte uhlíkové kartáče a zatlačte pružinku zpět na místo.

• Držte pružinku stlačenou, nasaďte víčko uhlíkového kartáče (8) a otočte jej doprava.

• Po montáži obou uhlíkových kartáčů vyzkoušejte, zda stroj běží hladce bez jisker. Vždy vyměňujte oba uhlíkové kartáče.

Před čištěním a prováděním údržby nářadí vždy vypněte a odpojte zástrčku napájecího kabelu od síťové zásuvky. Pravidelně čistěte kryt nářadí měkkým hadříkem, pokud možno po každém použití. Ujistěte se, zda nejsou větrací otvory zaneseny prachem nebo jinými nečistotami. Odolnější nečistoty odstraňte pomocí měkkého hadříku navlhčeného v mýdlové pěně. Nepoužívejte žádná rozpouštědla, jako jsou benzín, líh, čpavek atd. Takové chemické látky mohou způsobit poškození dílů z umělé hmoty. ZÁRUKA Záruční podmínky můžete nalézt na přiloženém záručním listě. PROSTŘEDÍ Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel. Pouze pro země EU Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EU týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí. Na tomto výrobku a v tomto návodu mohou být prováděny změny. Technické údaje mohou být změněny bez předchozího upozornění.61
