NAUDOJIMO INSTRUKCIJA COM1007P Ferm

Ačiū, kad įsigijote šį FERM gaminį. Dabar turite puikų gaminį, kurį pateikia vieni svarbiausių Europos tiekėjų.

Visi „Ferm“ tiekiami gaminiai yra pagaminti pagal aukščiausius veikimo ir saugos standartus. Be to, mes užtikriname puikų techninį aptarnavimą, pagrįstą mūsų visapuse garantija.

Mes tikimės, kad šis įrankis puikiai tarnaus jums ilgus metus.

1.SAUGOSINSTRUKCIJA

Perskaitykite pateiktus įspėjimus dėl saugos ir papildomas saugos taisykles bei nurodymus. Jei bus nesilaikoma

toliau pateiktų įspėjimų dėl saugos ir nurodymų, gali kilti elektros smūgio, gaisro ir (arba) sunkaus sužeidimo pavojus. Išsaugokite saugos taisykles ir naudojimo instrukciją ateičiai.

Šioje naudojimo instrukcijoje ir arba ant jrenginio naudojami simboliai:

Perskaitykite naudojimo instrukcija.

Reiškia susižeidimo pavojų, pavojų gyvybei arba žalos įrankiui pavojų, jei nebus laikomasi šiame vadove paveiktų nurodymų.

Elektros smūgio pavojus

Nedelsdami ištraukite elektros kištuką iš elektros tinklo, jeigu maitinimo kabelis būty pažeistas ir atlikdami valymo bei techninės priežiūros darbus.

Naudokite tik patalpose

Il klasės prietaisas - dviguba izoliacija - nereikia jokio ižeminto kištuko.

Visada naudokite akių apsaugos priemones!

Naudokite klausos apsaugos priemones.

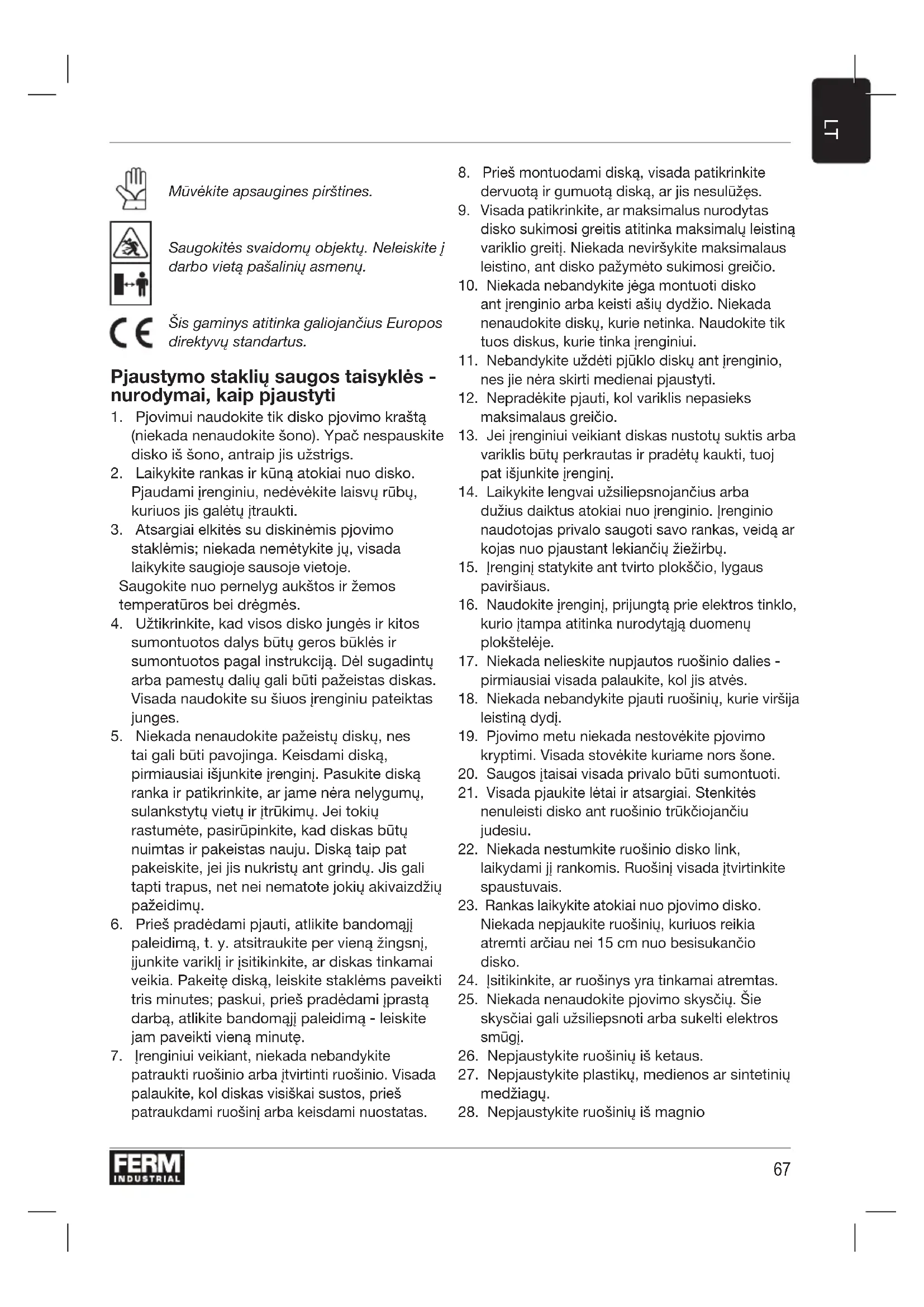

Mūvėkite apsaugines pirštines.

Saugokitės svaidomų objektų. Neleiskite į darbo vietą pašalinių asmenų.

Šis gaminys atitinka galiojančius Europos direktyvų standartus.

Pjaustymo staklių saugos taisyklės - nurodymai, kaip pjaustyti

1. Pjovimui naudokite tik disko pjovimo kraštą (niekada nenaudokite šono). Ypač nespauskite disko iš šono, antraip jis užstrigs.

2. Laikykite rankas ir kūną atokiai nuo disko. Pjaudami įrenginiu, nedėvėkite laisvų rūbų, kuriuos jis galėtų įtraukti.

3. Atsargiai elkitės su diskinėmis pjovimo staklėmis; niekada nemėtykite jų, visada laikykite saugioje sausoje vietoje.

Saugokite nuo pernelyg aukštos ir žemos temperatūros bei drėgmės.

1. Užtikrinkite, kad visos disko jungės ir kitos sumontuotos dalys būtų geros būklės ir sumontuotos pagal instrukciją. Dėl sugadintų arba pamestų dalių gali būti pažeistas diskas. Visada naudokite su šiuos įrenginiu pateiktas junges.

2. Niekada nenaudokite pažeistų diskų, nes tai gali būti pavojinga. Keisdami diską, pirmiausiai išjunkite įrenginį. Pasukite diską ranka ir patikrinkite, ar jame nėra nelygumu, sulankstytų vietų ir įtrūkimų. Jei tokių rastumėte, pasirūpinkite, kad diskas būtų nuimtas ir pakeistas nauju. Diską taip pat pakeiskite, jei jis nukristų ant grindų. Jis gali tapti trapus, net nei nematote jokių akivaizdžių pažeidimų.

3. Prieš pradėdami pjauti, atlikite bandomajį paleidimą, t. y. atsitraukite per vieną žingsnį, junkite variklj ir įsitikinkite, ar diskas tinkamai veikia. Pakeitę diską, leiskite staklėms paveikti tris minutes; paskui, prieš pradėdami įprastą darbą, atlikite bandomajį paleidimą - leiskite jam paveikti vieną minutę.

4. Irenginiui veikiant, niekada nebandykite patraukti ruošinio arba įtvirtinti ruošinio. Visada palaukite, kol diskas visiškai sustos, prieš patraukdami ruošinį arba keisdami nuostatas.

5. Prieš montuodami diską, visada patikrinkite dervuotą ir gumuotą diską, ar jis nesulūžęs.

6. Visada patikrinkite, ar maksimalus nurodytas disko sukimosi greitis atitinka maksimalų leistiną variklio greitį. Niekada neviršykite maksimalaus leistino, ant disko pažymėto sukimosi greičio.

7. Niekada nebandykite jęga montuoti disko ant jrenginio arba keisti ašių dydžio. Niekada nenaudokite diskų, kurie netinka. Naudokite tik tuos diskus, kurie tinka jrenginiui.

8. Nebandykite uždėti pjūklo diskų ant įrenginio, nes jie nėra skirti medienai pjaustyti.

9. Nepradėkite pjauti, kol variklis nepasieks maksimalaus greičio.

10. Jei jrenginiui veikiant diskas nustotų suktis arba variklis būtų perkrautas ir pradėtų kaukti, tuoj pat išjunkite jrenginį.

11. Laikykite lengvai užsiliepsnojančius arba dužius daiktus atokiai nuo jrenginio. Irenginio naudotojas privalo saugoti savo rankas, veidą ar kojas nuo pjaustant lekiančių žiežirbų.

12. [renginj statykite ant tvirto plokščio, lygaus paviršiaus.

13. Naudokite jrengini, prijungta prie elektros tinklo, kurio jtampa atitinka nurodytaja duomenų plokštelėje.

14. Niekada nelieskite nupjautos ruošinio dalies - pirmiausiai visada palaukite, kol jis atvės.

15. Niekada nebandykite pjauti ruošinių, kurie viršija leistiną dydį.

16. Pjovimo metu niekada nestověkite pjovimo kryptimi. Visada stověkite kuriame nors šone.

17. Saugos įtaisai visada privalo būti sumontuoti.

18. Visada pjaukite lėtai ir atsargiai. Stenkitės nenuleisti disko ant ruošinio trūkčiojančiu judesiu.

19. Niekada nestumkite ruošinio disko link, laikydami jį rankomis. Ruošinį visada įtvirtinkite spaustuvais.

20. Rankas laikykite atokiai nuo pjovimo disko. Niekada nepjaukite ruošinių, kuriuos reikia atremti arčiau nei 15 cm nuo besisukančio disko.

21. Isitikinkite, ar ruošinys yra tinkamai atremtas.

22. Niekada nenaudokite pjovimo skysčių. Šie skysčiai gali užsiliepsnoti arba sukelti elektros smūgi.

23. Nepjaustykite ruošinių iš ketaus.

24. Nepjaustykite plastiku, medienos ar sintetinių medžiagų.

25. Nepjaustykite ruošinių iš magnio

Elektros saugumo priemonės

Laikydamiesi jūsų šalyje galiojančių elektrinių įrenginių naudojimosi saugumo taisyklių sumažinsite gaisro, elektros krūvio smūgio ir susižeidimo riziką. Perskaitykite šias bei pridėtas saugumo taisykles. Instrukcijas laikykite saugioje vietoje!

Visada patikrinkite, ar maitinimo jtampa atitinka jrankio techniniame pase nurodytà jtampà.

Il klasės įrenginys – Dviguba izoliacija – Nereikalingas jžemintas kištukas.

Kabelių ir kištukų keitimas

Jei maitinimo kabelis yra pažeistas, jj reikia pakeisti specialiu maitinimo kabeliu, kurj galima jsigyti iš gamintojo arba gamintojo vartotojų aptarnavimo skyriaus. Pakeit' kabelius ir kištukus naujais, senuosius tuoj pat išmeskite. Pavojinga jkišti j maitinimo tinklo lizdà palaido kabelio kištuką.

Pailginimo kabeliai

Naudokite tik aprobuotus pailginimo kabelius, tinkamus jrenginio maitinimo kabelio kištukui. Minimalus laidininko skerspjūvio plotas yra 1.5 mm2. Naudodami kabelio rit' visuomet pilnai jā išvyniokite.

2. INFORMACIJA APIE JRENGIN

Numatytoji naudojimo paskirtis

Pjaustymo staklės skirtos įvairių formų plieno medžiagoms pjaustyti.

Techniniai duomenys

Elektros tinklo jtampa 220-240 V~

Elektros tinklo dažnis 50/60 Hz

Galia 2.300 W

Nominalus greitis 4300/min.

Pjaunamojo disko matmenys* ∅ 355mm x ∅ 25.4mm

Garso slėgis LPA 92 dB(A) K=3

Garso galia LWA 105 dB(A) K=3

Vibracija ah,AG 2.90+1.5m/s2

Svoris 15.8 kg

Maks. pjovimo geba pjaunant 90° kampu

- Stačiakampio formos	115 mm x 125 mm
- L formos	135 mm x 135 mm
- Apvalios formos	125 mm

Maks. pjovimo geba pjaunant 45° kampu

- Stačiakampio formos	110 mm x 102 mm
- L formos	110 mm x 110 mm
- Apvalios formos	110mm

* Kai kuriose šalyse jrenginys pateikiamas be pjovimo disko.

Vibracijos lygis

Šioje naudojimo instrukcijoje nurodytas vibracijos lygis nustatytas atsižvelgiant i standartinį bandymo metodą, pateiktą EN 62841; jį galima naudoti palyginimui su kitais įrankiais ir preliminariam vibracijos poveikio įvertinimui naudojant įrankį minėtiems darbams atlikti

• naudojant įrankį kitokiems darbams arba naudojant su kitokiais arba prastai techniškai prižiūrėtais priedais, poveikio lygis gali ženkliai padidėti
• kai įrankis yra išjungtas arba kai jis veikia, bet faktiškai nėra naudojamas, poveikio lygis gali ženkliai sumažėti

Apsisaugokite nuo vibracijos poveikio, techniškai prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai, planuodami darbus.

Aprašas

Šiame tekste esantys skaičiai atitinka 2-5 psl. esančius brėžinius.

A pav.

1. Viršutinis apsauginis gaubtas
2. Judamasis apsauginis gaubtas
3. Pjovimo diskas (*pateikiamas ne su visais modeliais)
4. kibirkščių kreiptuvas
5. Ruošinio spaustuvas

B pav.

1. Rankena
   7a. Ijungimo / išjungimo jungiklis
   7b. Atlaisvinimo mygtukas
2. Anglinio šepetėlio gaubtelis
3. Veleno fiksavimo mygtukas
   10A. Gylio stabdiklio sraigtas
   10B. Gylio stabdiklio veržlé
4. Transportavimo fiksavimo kaištis

5. Ruošinio galinis spaustuvas

6. Ruošinio priekinis spaustuvas

14.Fiksavimosvirtis

1. Ruošinio stūmiklis

2. Disko keitimo veržliaraktis

C pav.

1. Pjovimodiskas

2. Irenginio velenas

3. Didelé vidiné poveržlé
4. Didelé išoriné poveržlé
5. Maža poveržlé
6. Diskosraigtas

3.NAUDOJIMAS

Prieš keisdami diskus arba reguliuodami jrenginj, pirmiausiai ištraukite elektros laido kištuką iš sieninio lizdo.

Transportavimo fiksatoriaus išėmimas, B pav. Irenginys turi transportavimo fiksavimo kaištį (11), kuris laiko jį nuleistą ir leidžia lengvai jį vežti bei saugoti. Fiksavimo mygtukas blokuoja staklių judėjimą aukštyn / žemyn. Prieš pradedant naudotis staklėmis, jį privaloma išjungti.

• Ištraukite transportavimo kaištį, šiek tiek spustelėdami įrenginį žemyn. Spaudžiant žemyn, transportavimo fiksavimo kaištį (11) galima ištraukti kita ranka.
• Ištraukus kaištį (11), įrenginį galima laisvai pakelti ir nuleisti.

Transportavimo fiksatoriaus suaktyvinimas, B pav.

• Nuleiskite jrengini i žemiausią padėtį.
• Tada stumkite transportavimo fiksavimo kaištį (11), kol jis tinkamai užsifiksuos

Pjovimo disko uždėjimas / nuėmimas, A, B, C pav.

Visada ištraukite elektros kištuka, prieš keisdami diskus

Keisdami diskus, visada vadovaukitės atitinkamomis saugos taisyklėmis

Pjovimo disko nuèmimas

• Išimkite disko veržliaraktį (16) iš įrenginio pagrindo
• Diską nuimti lengviau, kai judamasis apsauginis gaubtas (2) yra pakeltas.
• Paspauskite veleno fiksavimo mygtuką (9), kad jrenginio velenas negalėtų pajudėti.
• Laikykite nuspaudę veleno fiksavimo mygtuką (9). Dėkite veržliaraktį (16) ant disko sraigto ir šiek tiek jį sukite tol, kol mygtukas (9) bus maksimaliai įspaustas ir velenas nebegalės suktis.
• Pašalinkite sraigtą (21), mažą poveržlę (20), didelę išorinę poveržlę (19)
  • Tada pašalinkite pjovimo diską (3)

Pjovimo disko montavimas

• Jei to dar nepadarėte, atsukite sraigtą (21), sukdami jį prieš laikrodžio rodyklę, tada nuimkite mažą poveržlę (20) ir didelę išorinę poveržlę (19).
• Dékite pjovimo diską (3) ant jrenginio veleno.
• Pirmiausiai uždėkite didelę išorinę poveržlę (19), tada mažą poveržlę (20) ir pagaliau fiksavimo sraigtą (21), kaip pavaizduota C pav., tada veržkite ji ranka, kol velenas pradės suktis.
• Paspauskite veleno fiksavimo mygtuką (9), kad jrenginio velenas negalėtų pajudėti.
• Laikykite nuspaudę veleno fiksavimo mygtuką (9). Dékite veržliaraktį (16) ant disko sraigto ir šiek tiek pasukite jį pagal laikrodžio rodyklę.
• Kai veleno fiksatorius nebeleis velenui suktis, užveržkite disko sraigtą veržliarakčiu (16).
• Atleiskite veleno fiksavimo mygtuką ir jsitikinkite, ar veleno fiksavimo mygtukas daugiau neblokuoja veleno.

Tada patikrinkite, ar diskas yra tinkamai surinktas:

• Kelis kartus pasukite diską (3) ranka, kad patikrintumėte, ar jis laisvai sukasi ir yra tinkamai sulygiuotas.
• Ijunkite jrengini ir leiskite jrenginiui paveikti bent 3 minutes.

Ijungimo / išjungimo jungiklis, B pav.

ljungimo / išjungimo jungiklis (7) suaktyvinamas rankomis, spaudžiant jungiklio gaiduką. Atleidus gaiduką, jis vėl išjungiamas.

Ruošinio spaustuvas (5), A, B ir D pav.

• Dėkite ruošinį tarp priekinio spaustuvo (13) ir galinio spaustuvo (12).
• Pakelkite stabdiklj (14), kaip pavaizduota D pav., ir sukite sraigtinę rankeną (15) pirmyn, kol priekinis stabdiklis (13) palies ruošinį.
• Tada nuleiskite stabdiklj (14) (kad užfiksuotumėte veleną) ir tvirtai užfiksuokite ruošinį, sukdami sraigtinę rankeną (15).

Pjovimas kampais, E pav.

Irenginiu galima pjaustyti 00-450 kampais, reguliuojant galinį spaustuvą (12).

• Atsukite du sraigtus M10 šešiakampėmis galvutėmis (22 ir 23), kurie laiko galinį spaustuvą (12) tiek, kad spaustuvai galėtu judėti.
• Tada nustatykite galinį spaustuvą (12) reikiamu kampu ir vėl užveržkite sraigtus (22 ir 23).

Galinių spaustuvų patraukimas (didesniems ruošiniams pjauti), F pav.

Iš gamyklos pristatytame jrenginyje spaustuvais galima įtvirtinti maksimaliai 160 mm dydžio ruošinį. Spaustuvus gale galima sureguliuoti, kad galima būtų pjauti 195 mm dydžio ruošinius, kaip pavaizduota dešinėje esančiame paveikslėlyje (F pav.).

• Visiškai atsukite du šešiakampius galinio spaustuvo (12) sraigtus M10 (22 ir 23).
• Patraukite spaustuvą (12) atgal ir vėl užveržkite sraigtus (22 ir 23) galinėse tvirtinimo skylėse.

Gylio stabdiklio reguliavimas, B pav.

Irenginyje yra irengtas gylio stabdiklio sraigtas; šiuo sraigtu galima reguliuoti maksimalų pjovimo gylį.

• Jei reikia sureguliuoti pjovimo gylj, atlaisvinkite apatinę veržlę (10B), tada nustatykite gylio nuostatą, sukdami viršutinį sraigtą (10A) iki norimos padėties.
• Paskui vėl užsukite apatinę veržlę (10B).

Pjovimo darbo tvarka:

Norėdami pjauti ruošinius, visada vadovaukitės šia darbo tvarka:

• Prieš ijungdami jrenginj, jsitikinkite, ar ruošinys yra tinkamai jtvirtintas ir atremtas.
• Ijunkite irenginj, kai jis yra pakeltas, ir leiskite jam šiek tiek paveikti, kol jis pasieks maks. greitj.
• Isitikinkite, ar diskas sukasi laisvai ir nevibruoja.
• Atsargiai leiskite jrenginj, kol jis palies ruošinj.

• Spauskite rankeną, naudodami šiokią tokią jęgą, kad diskas neatšoktu.

• Pabaigę pjauti, atleiskite jungimo / išjungimo jungikli ir atsargiai pakelkite irenginį.

• Ruošinj patraukite tik tada, kai pjovimo diskas bus visiškai sustojęs.

Pjaudami nespauskite rankenos per daug smarkiai, nes diskas ir jrenginys tik greičiau dévėsis, o ne greičiau nepjaus.

Anglies šepetėlių tikrinimas ir keitimas

Variklis turi 2 anglinius šepetėlius, kurie laikui bėgant nusidėvės. Svarbu tikrinti anglinių šepetėlių būseną, nes dėl nusidėvėjusio anglinio šepetėlio gali suprastėti darbo našumas ir gali sugesti variklis.

Anglinių šepetėlių išėmimas, B pav.

• Elektros kištukas privalo būti ištrauktas iš sieninio lizdo.
• Nuimkite anglinio šepetėlio dangtelį (8).
• Išimkite anglinius šepetėlius, atsargiai traukdami spyruoklę.
• Patikrinkite šepetėlių bloką, ar jis nenusidėvėjęs: jei liko mažiau nei 6 mm, anglinis šepetėlis yra nusidėvėjęs ir jį reikia tuoj pat pakeisti.
• Pakartokite tą patj kitoje pusėje.

Anglinių šepetėlių jdėjimas, B pav.

• Elektros kištukas privalo būti ištrauktas iš sieninio lizdo.
• Ídėkite anglinius šepetėlius ir vėl įspauskite spyruoklę.
• Uždékite anglinio šepetėlio dangtelį (8), laikydami įspaustą spyruoklę, ir užsukite dangtelį pagal laikrodžio rodyklę.
• Sumontavę abu anglinius šepetėlius, patikrinkite įrenginį, ar jis sklandžiai veikia ir nekibirkščiuoja.

Visada keiskite abu anglinius šepetėlius.

4. TECHNINÉ PRIEŽIŪRA

Prieš atlikdami valymo ir techninės priežiūros darbus, visada išjunkite jį ir ištraukite maitinimo laido kištuką iš elektros lizdo.

Reguliariai valykite prietaiso korpusa minkšta šluoste, pageidautina po kiekvieno panaudojimo. Ventiliacijos angos privalo būti nedulkėtos ir švarios. [Isisenėjusi purva nuvalykite minkšta šluoste, suvilgyta muiluotame vandenyje. Nenaudokite jokių tirpiklių, pavyzdžiui benzino, alkoholio, amoniako ir pan. Tokie chemikalai gali pažeisti sintetinius komponentus.

GARANTIJA

Garantines sąlygas galite rasti atskirai pridėtoje garantijos kortelėje.

APLINKOSAUGA

Sugedusius ir (arba) išmestus elektrinius arba elektroninius aparatus reikia pristatyti j atitinkamus perdirbimo punktus.

Taikoma tik EB šalims

Neišmeskite elektrinių įrankių kartu su įprastomis buitinėmis atliekomis. Atsižvelgiant į ES Direktyvą 2012/19/EB dėl elektrinių ir elektroninių įrenginių bei jos įgyvendinimą pagal nacionalinius teisės aktus, visi elektriniai įrankiai privalo būti surenkami atskirai nuo buitinių atliekų bei perdirbami tokiu būdu, kad nebūtų daroma žala aplinkai.

Gaminys ir naudojimo instrukcija gali būti keičiami. Techniniai duomenys gali būti keičiami ne išankstinio įspėjimo.

Lenkzāgis 2300 W - 355 mm COM1007P

(LT) Prisiimdami visą atsakomybę deklaruojame, kad śis gaminys atitinka żemiau paminėtus standartus arba nuostatus: atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos direktyvą 2011/65/EB dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje jrangoje apribojimo.
