ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TireCheck Laserliner

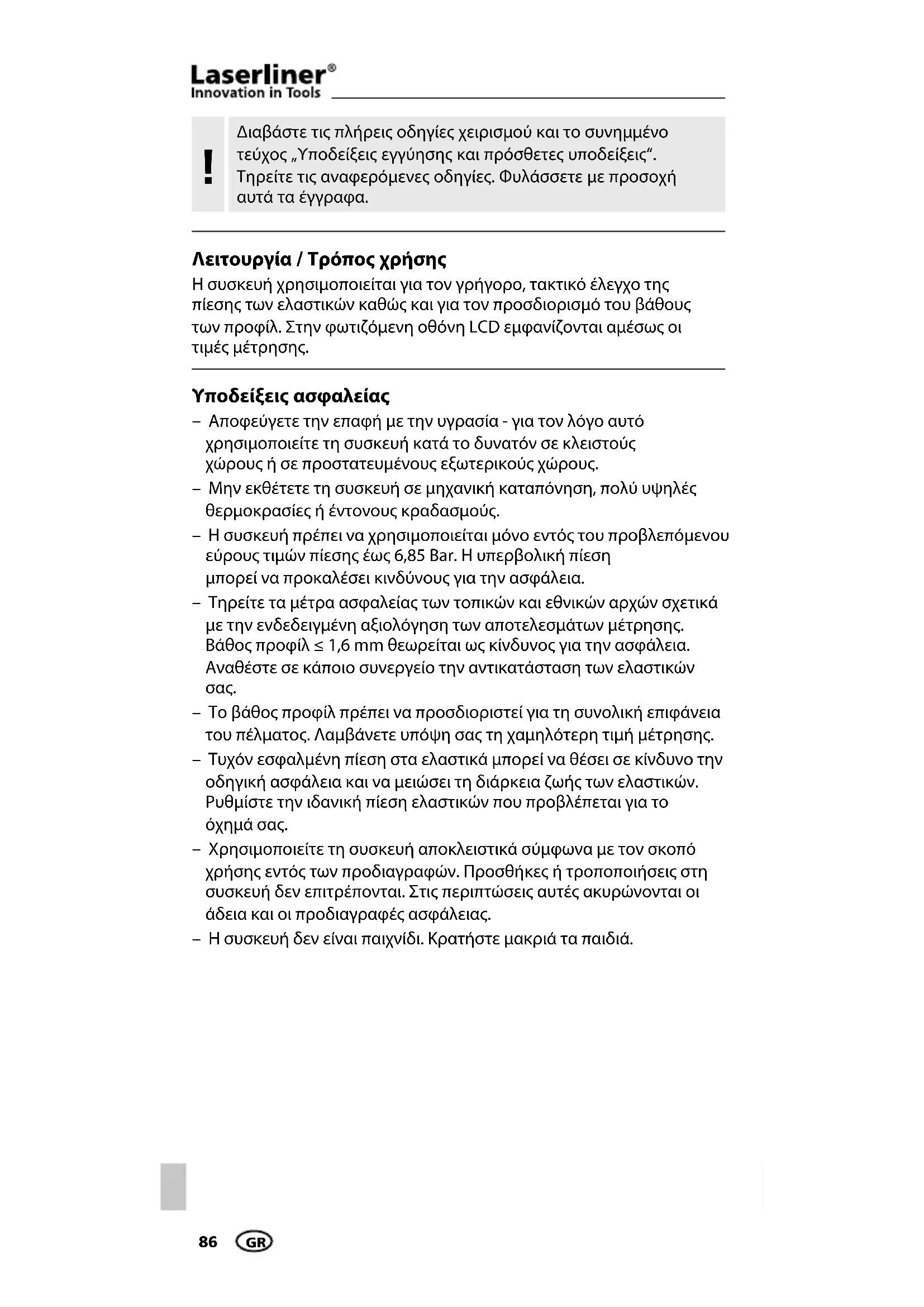

Διαβάστε τις πλήρεις οδηγίες χειρισμού και το συνημμένο τεύχος „Υποδείξεις εγγύησης και πρόσθετες υποδείξεις“. Τηρείτε τις αναφερόμενες οδηγίες. Φυλάσσετε με προσοχή αυτά τα έγγραφα.

Λειτουργία / Τρόπος χρήσης Η συσκευή χρησιμοποιείται για τον γρήγορο, τακτικό έλεγχο της πίεσης των ελαστικών καθώς και για τον προσδιορισμό του βάθους των προφίλ. Στην φωτιζόμενη οθόνη LCD εμφανίζονται αμέσως οι τιμές μέτρησης. Υποδείξεις ασφαλείας – Αποφεύγετε την επαφή με την υγρασία - για τον λόγο αυτό χρησιμοποιείτε τη συσκευή κατά το δυνατόν σε κλειστούς χώρους ή σε προστατευμένους εξωτερικούς χώρους. – Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες ή έντονους κραδασμούς. – Η συσκευή πρέπει να χρησιμοποιείται μόνο εντός του προβλεπόμενου εύρους τιμών πίεσης έως 6,85 Bar. Η υπερβολική πίεση μπορεί να προκαλέσει κινδύνους για την ασφάλεια. – Τηρείτε τα μέτρα ασφαλείας των τοπικών και εθνικών αρχών σχετικά με την ενδεδειγμένη αξιολόγηση των αποτελεσμάτων μέτρησης. Βάθος προφίλ ≤ 1,6 mm θεωρείται ως κίνδυνος για την ασφάλεια. Αναθέστε σε κάποιο συνεργείο την αντικατάσταση των ελαστικών

– Το βάθος προφίλ πρέπει να προσδιοριστεί για τη συνολική επιφάνεια του πέλματος. Λαμβάνετε υπόψη σας τη χαμηλότερη τιμή μέτρησης. – Τυχόν εσφαλμένη πίεση στα ελαστικά μπορεί να θέσει σε κίνδυνο την οδηγική ασφάλεια και να μειώσει τη διάρκεια ζωής των ελαστικών. Ρυθμίστε την ιδανική πίεση ελαστικών που προβλέπεται για το

– Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών. Προσθήκες ή τροποποιήσεις στη συσκευή δεν επιτρέπονται. Στις περιπτώσεις αυτές ακυρώνονται οι άδεια και οι προδιαγραφές ασφάλειας. – Η συσκευή δεν είναι παιχνίδι. Κρατήστε μακριά τα παιδιά.TireCheck

Υποδοχή βαλβίδας: Μέτρηση της πίεσης

Οθόνη LC με φωτισμό Διακόπτης ON / OFF; Εναλλαγή μεταξύ των μονάδων μέτρησης psi και Bar Διάταξη μέτρησης βάθους

Θήκη μπαταρίας (πίσω πλευρά)

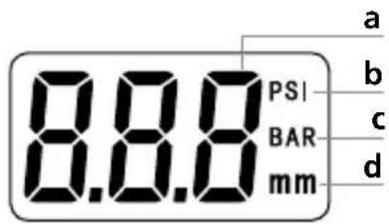

Ένδειξη τιμών μέτρησης Μονάδα μέτρησης psi Μονάδα μέτρησης Bar Μονάδα μέτρησης mm

Τοποθέτηση μπαταριών Ανοίξτε τη θήκη μπαταρίας και τοποθετήστε τις μπαταρίες σύμφωνα με τα σύμβολα εγκατάστασης. Προσέξτε τη σωστή πολικότητα.88

Μέτρηση της πίεσης ελαστικών Προσδιορισμός των τιμών βάθους προφίλ Η συσκευή ξεκινά με ενεργοποιημένη τη λειτουργία μέτρησης που είχε επιλεγεί τελευταία.

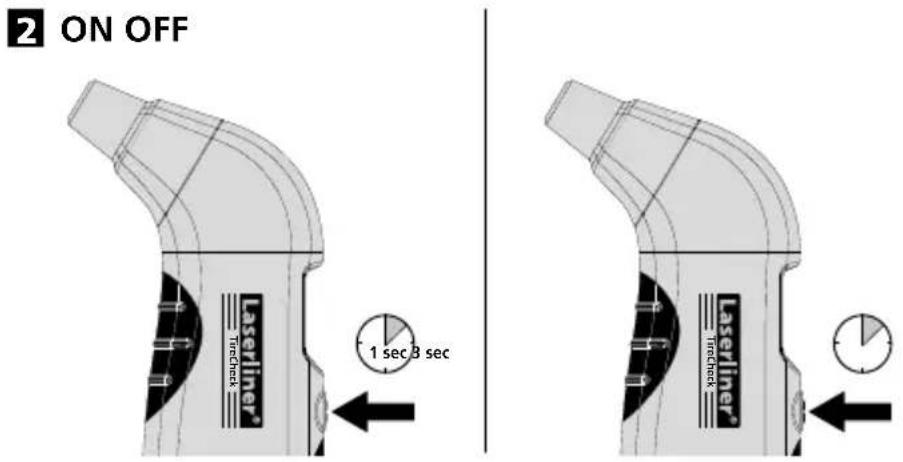

1. Ενεργοποιήστε τη συσκευή. Ανάβει η οθόνη LCD και έπειτα από

2 δευτερόλεπτα εμφανίζεται η ένδειξη „0.0“.

2. Πατώντας το πλήκτρο 3 μπορείτε να επιλέξετε τη μονάδα μέτρησης

psi ή Bar. Μετατροπή των μονάδων psi (pounds per square inch) και Bar: 1 psi = 0,0689 Bar / 1 Bar = 14,5038 psi

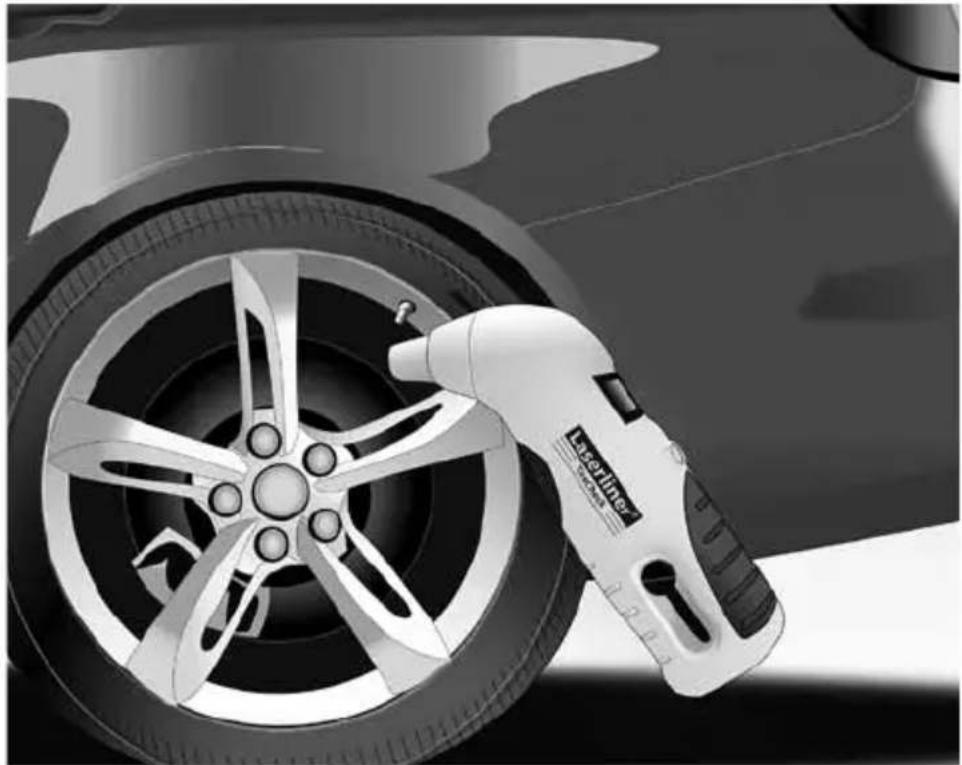

3. Τοποθετήστε την υποδοχή της βαλβίδας (1) στη βαλβίδα. Μπορείτε

να δείτε άμεσα την τιμή μέτρησης.

1. Ενεργοποιήστε τη συσκευή. Ανάβει η οθόνη LCD και έπειτα από

2 δευτερόλεπτα εμφανίζεται η ένδειξη „0.0“.

2. Χρησιμοποιήστε τη διάταξη μέτρησης βάθους προφίλ (4) ανάλογα

με το βάθος του προφίλ. Η τιμή μέτρησης εμφανίζεται σε mm στην οθόνη LCD. Η συσκευή μέτρησης απενεργοποιείται αυτομάτως εάν μετά από 90 δευτερόλεπτα δεν εκτελεστεί καμία λειτουργία, ώστε να εξοικονομείται η ενέργεια των μπαταριών. Λειτουργία Auto OffTireCheck

Εγγύηση, φροντίδα προϊόντος και απόρριψη Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ. Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών συσκευών. Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: www.laserliner.com/info Τεχνικά χαρακτηριστικά Μέτρηση πίεσης ελαστικών Περιοχή μέτρησης 0,21 - 6,85 Bar μέγιστο (3,0 - 99,5 psi μέγιστο) Ακρίβεια ± 0,1 Bar / ± 1,5 psi Ανάλυση 0,03 Bar / 0,5 psi Προσδιορισμός τιμών βάθους προφίλ Περιοχή μέτρησης 0 - 15,8 mm Ακρίβεια ± 0,5 mm Ανάλυση 0,1 mm Αυτόματη απενεργοποίηση 90 δευτερόλεπτα Θερμοκρασία αποθήκης -10 °C … 55 °C Θερμοκρασία λειτουργίας 0 … 50 °C Σχετική υγρασία αέρα 20%rH … 80%rH, μη συμπυκνούμενη Τροφοδοσία ρεύματος 2 x LR44 μπαταρίες κουμπιά, 1,5 V Διαστάσεις (Π x Υ x Β) 35 x 131 x 57 mm Βάρος (με μπαταρίες) 74 g Με επιφύλαξη τεχνικών αλλαγών. 04.14 GR90TireCheck 91Rev.0414 SERVICE Umarex GmbH & Co KG – Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 laserliner@umarex.de Umarex GmbH & Co KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333 www.laserliner.com TireCheck
