Producttype	Digitale manometer met profieldieptemeting
Merk	Laserliner
Model	TireCheck
Categorie	Digitale manometer
Afmetingen (L x B x H)	35 x 131 x 57 mm
Gewicht (inclusief batterijen)	74 g
Voeding	2 LR44-batterijen (1,5 V)
Schermtype	LCD met achtergrondverlichting
Meeteenheden	psi / bar
Drukmeetbereik	0,21 tot 6,85 bar (3,0 tot 99,5 psi)
Drukmeetnauwkeurigheid	± 0,1 bar / ± 1,5 psi
Drukmeetresolutie	0,03 bar / 0,5 psi
Profieldieptemeetbereik	0 tot 15,8 mm
Dieptemeetnauwkeurigheid	± 0,5 mm
Dieptemeetresolutie	0,1 mm
Automatische uitschakeling	Na 90 seconden inactiviteit
Bedrijfstemperatuur	0 °C tot 50 °C
Opslagtemperatuur	-10 °C tot 55 °C
Relatieve luchtvochtigheid	20 % tot 80 % rH, niet condenserend
Materiaal	Kunststof (schatting)
Garantie	Conform EU-normen, fabrieksgarantie (zie handleiding)
Reiniging	Reinigen met een droge, zachte doek. Gebruik geen schurende producten.
Recycling	Elektrisch apparaat: niet bij het huishoudelijk afval gooien, volg de WEEE-richtlijn.
Veiligheid	Niet meer dan 6,85 bar gebruiken. Controleer de profieldiepte (minimaal 1,6 mm).
Onderdelen / Repareerbaarheid	LR44-batterijen eenvoudig vervangbaar. Andere onderdelen niet beschikbaar, apparaat niet door gebruiker te repareren.

Veelgestelde vragen - TireCheck Laserliner

Welke batterijen gebruiken voor de TireCheck Laserliner?

Het apparaat gebruikt 2 LR44-batterijen (1,5 V). Plaats ze met inachtneming van de polariteit in het batterijvak.

Hoe wijzig ik de meeteenheid tussen psi en bar?

Druk op de AAN/UIT-knop (3) om te schakelen tussen psi en bar. De geselecteerde eenheid wordt op het scherm weergegeven.

Wat moet ik doen als het scherm niets weergeeft?

Controleer of de batterijen correct zijn geplaatst en voldoende zijn opgeladen. Als het scherm uit blijft, vervang de batterijen dan door nieuwe.

Wat is de nauwkeurigheid van de drukmeting?

De nauwkeurigheid is ± 0,1 bar (of ± 1,5 psi). De resolutie is 0,03 bar (0,5 psi).

Kan ik de bandenspanning van vrachtwagens of motoren meten?

Ja, binnen het meetbereik: 0,21 tot 6,85 bar (3,0 tot 99,5 psi). Geschikt voor de meeste lichte voertuigen, motoren en fietsen.

Hoe meet ik de profieldiepte van de banden?

Beweeg het meetapparaat (4) over het loopvlak. De waarde wordt in mm op het scherm weergegeven. Meet op meerdere punten en noteer de laagste waarde.

Wat is de minimale wettelijke profieldiepte?

Een profieldiepte ≤ 1,6 mm vormt een veiligheidsrisico. Laat de band vervangen in een gespecialiseerde werkplaats als de waarde lager is.

Het apparaat schakelt vanzelf uit, is dat normaal?

Ja, het apparaat heeft een automatische uitschakeling na 90 seconden inactiviteit om batterijen te sparen.

Hoe reinig ik de manometer?

Gebruik een droge, zachte doek. Vermijd contact met water en agressieve reinigingsmiddelen.

Wat moet ik doen bij overdruk?

Overschrijd de maximale druk van 6,85 bar niet. Te hoge druk kan het apparaat beschadigen en een veiligheidsrisico vormen. Laat voorzichtig lucht uit de band ontsnappen.

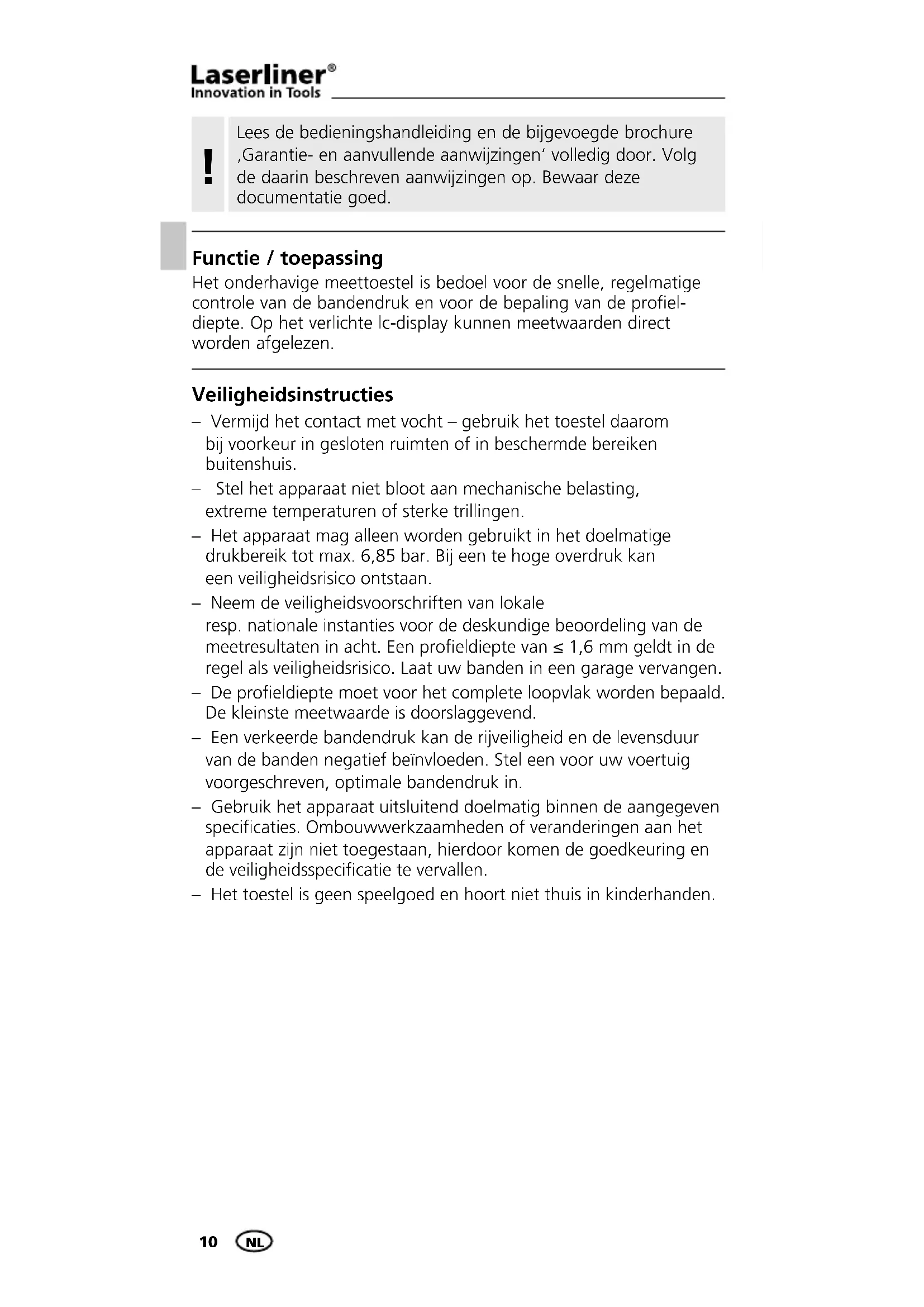

GEBRUIKSAANWIJZING TireCheck Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' volledig door. Volg deaarin beschreiben aanwijzingen op. Bewaar deze documentatie goed.

Functie / toepassing

Het onderhavige meettoestel is bedoel voor de snelle, regelmatige controle van de bandendruk en voor de bepaling van de profiel-diepte. Op het verlichte lc-display konnen meetwaarden direct worden afgelezen.

Veiligheidsinstructies

Vermijd het contact met vocht – gebruik het toestel waarom bij voorkeur in gesloten ruimten of in beschemde bereiken buitenshuis.
- Stel het apparaat Niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.
- Het apparaat mag alleen worden gezebruikt in het doelmatige drukbereik tot max. 6,85 bar. Bij een te hoge overduk kan een veiligheidsrisico ontstaan.
- Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor de deskundige beoordeling van de meetresultaten in acht. Een profieldiepte van ≤ 1,6 mm geldt in de regel als veiligheidsrisico. Laat uw banden in een garage verrangen.
- De profieldiepte要去 voor het complete loopvlak worden bepaald.
Dekleinste meetwaarde is doorslaggevend.
- Een verkeerde bandendruk kan de rijveiligheid en de levensduur van de banden negatif beinvloeden. Stel een voor uw voertuig voorgeschreven, optimale bandendruk in.
- Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties. Ombouwwerkzaamheden of veranderingen aan het apparaat zichniet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te verrallen.
- Het toestel is geen spelégoed en hoort Niet thus in kinderhanden.

1 Ventieladapter: Meting van de bandendruk
2 Verlicht LC-display
3 AAN-/UIT-schakelaar; Omschakeling meeteenheid psi / bar
4 Profieldiepteter
5 Batterijvakje (achterzijde)

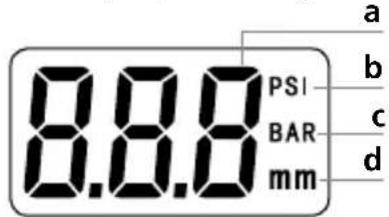

a Meetwaardeweergave
b Meeteenheid psi
c Meeteenheid bar
d Meeteenheid mm

1 Plaatsen van de batterijen

Open het batterijvakje enplaats de batterijen overeenkomstig de installationsymbolen. Let waar bij op de juiste polariteit.

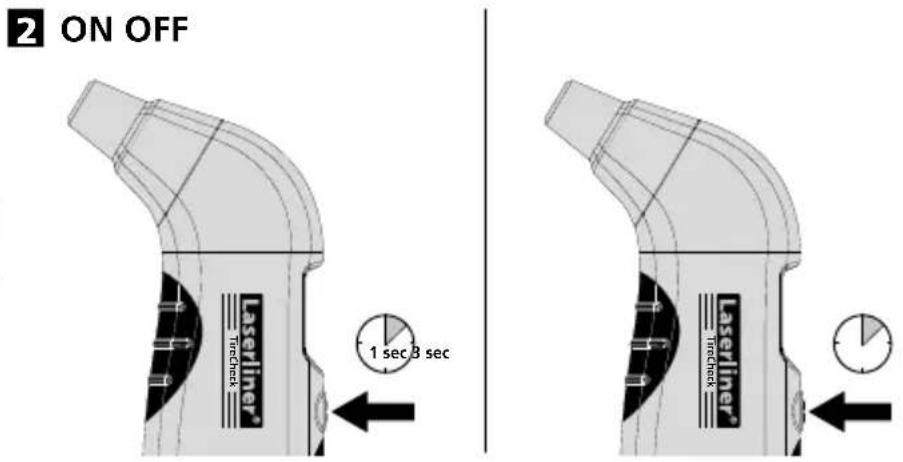

Auto Off-functie

Het meetapparaat schakelt na 90 seconden inaktiviteit automatischuit om de batterijen te sparen.

3 Meting van de bandendruk

1. Schakel het apparaat in. Het lc-display is verlicht en na 2 seconden verschijnt,0.0'.
2. Druk op toets 3 om de meeteenheid psi of bar te selecteren.

Omrekenen van de eenheden psi (pounds per square inch) en bar: 1 psi = 0,0689 bar / 1 bar = 14,5038 psi

1. Ventieladapter (1) op het ventiel steken. De meetwaarde kan direct worden afgelezen.

Het toestel start met de als staat ingestelde meetmodus.

4 Bepaling van de profieldiepte

1. Schakel het apparaat in. Het lc-display is verlicht en na 2 seconden verschijnt,0.0'.
2. Profieldieptemeter (4) bewegen overeenkomstig de profieldiepte. De meetwaarde worden direct in mm op het lc-display weergegeven.

Technische gegevens
Bandendrukmeting
Meetbereik	0,21 - 6,85 bar maximaal (3,0 - 99,5 psi maximaal)
Nauwkeurigheid ± 0,1 bar / ± 1,5 psi
Resolutie 0,03 bar / 0,5 psi
Profieldieptebepaling
Meetbereik 0 - 15,8 mm
Nauwkeurigheid ± 0,5 mm
Resolutie 0,1 mm
Automatische uitschakeling 90 secon	den
Opbergtemperatuur -10 °C ... 55 °C
Werktemperatuur 0 ... 50 °C
Relatieve luchtvochtigheid	20%rH ... 80%rH, niet condenserend
Stroomvoorzijning 2 x LR44 knoopcel, 1,5 V
Afmetingen (B x H x D) 35 x 131 x 57 mm
Gewicht (incl. batterijen) 74 g

Technische veränderingen voorbehonden. 04.14

Garantie, onderhoud en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrijige goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlij voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

www.laserliner.com/info

！
