Type de produit	Manomètre numérique avec mesure de profondeur de profil
Marque	Laserliner
Modèle	TireCheck
Catégorie	Manomètre numérique
Dimensions (L x H x P)	35 x 131 x 57 mm
Poids (piles incluses)	74 g
Alimentation	2 piles LR44 (1,5 V)
Type d'écran	LCD rétroéclairé
Unités de mesure	psi / bar
Plage de mesure de pression	0,21 à 6,85 bar (3,0 à 99,5 psi)
Précision de mesure de pression	± 0,1 bar / ± 1,5 psi
Résolution de mesure de pression	0,03 bar / 0,5 psi
Plage de mesure de profondeur de profil	0 à 15,8 mm
Précision de mesure de profondeur	± 0,5 mm
Résolution de mesure de profondeur	0,1 mm
Arrêt automatique	Après 90 secondes d'inactivité
Température de fonctionnement	0 °C à 50 °C
Température de stockage	-10 °C à 55 °C
Humidité relative	20 % à 80 % rH, sans condensation
Matière	Plastique (estimation)
Garantie	Conforme aux normes UE, garantie constructeur (voir notice)
Nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Recyclage	Appareil électrique : ne pas jeter aux ordures ménagères, suivre la directive DEEE.
Sécurité	Ne pas dépasser 6,85 bar. Vérifier la profondeur de profil (minimum 1,6 mm).
Pièces détachées / Réparabilité	Piles LR44 facilement remplaçables. Autres pièces non disponibles, appareil non réparable par l'utilisateur.

FOIRE AUX QUESTIONS - TireCheck Laserliner

Quelles piles utiliser pour le TireCheck Laserliner ?

L'appareil utilise 2 piles LR44 (1,5 V). Insérez-les en respectant la polarité indiquée dans le compartiment à piles.

Comment changer l'unité de mesure entre psi et bar ?

Appuyez sur le bouton MARCHE/ARRET (3) pour basculer entre psi et bar. L'unité sélectionnée s'affiche à l'écran.

Que faire si l'écran n'affiche rien ?

Vérifiez que les piles sont correctement installées et ont suffisamment de charge. Si l'écran reste éteint, remplacez les piles par des neuves.

Quelle est la précision de la mesure de pression ?

La précision est de ± 0,1 bar (ou ± 1,5 psi). La résolution est de 0,03 bar (0,5 psi).

Peut-on mesurer la pression de pneus de camion ou de moto ?

Oui, dans la limite de la plage de mesure : 0,21 à 6,85 bar (3,0 à 99,5 psi). Convient pour la plupart des véhicules légers, motos et vélos.

Comment mesurer la profondeur du profil des pneus ?

Déplacez le dispositif de mesure (4) sur la bande de roulement. La valeur s'affiche en mm sur l'écran. Mesurez en plusieurs points et retenez la valeur la plus basse.

Quelle est la profondeur de profil minimale légale ?

Une profondeur de profil ≤ 1,6 mm présente un risque pour la sécurité. Faites remplacer le pneu dans un atelier spécialisé si la valeur est inférieure.

L'appareil s'éteint tout seul, est-ce normal ?

Oui, l'appareil dispose d'un arrêt automatique après 90 secondes d'inactivité pour économiser les piles.

Comment nettoyer le manomètre ?

Utilisez un chiffon sec et doux. Évitez tout contact avec l'eau et les produits de nettoyage agressifs.

Que faire en cas de surpression ?

Ne dépassez pas la pression maximale de 6,85 bar. Une surpression importante peut endommager l'appareil et présenter un risque pour la sécurité. Relâchez doucement l'air du pneu.

MODE D'EMPLOI TireCheck Laserliner

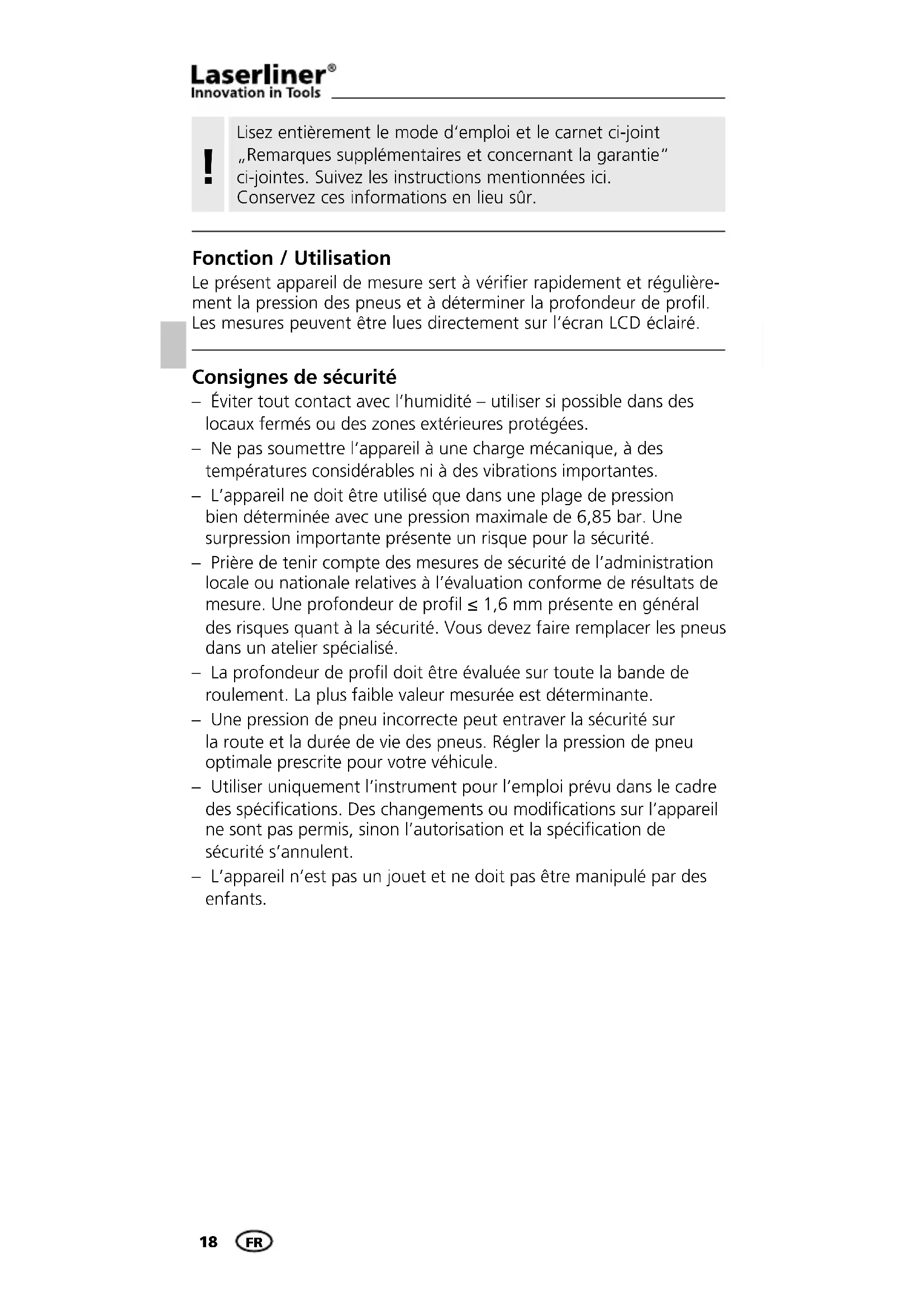

Lisez entierement le mode d'emploi et le carnet ci-joint "Remarques supplémentaires et concernant la garantie" ci-jointes. Suivez les instructions mentionnées ici. Conservez ces informations en lieu sur.

Fonction / Utilisation

Le present appeareil de mesure sert à vérifier rapidement et régulièrement la pression des pneus et à déterminer la profondeur de profil. Les mesures peuvent être lues directement sur l'écran LCD éclairé.

Consignes de sécurité

• Éviter tout contact avec l'humidité - utiliser si possible dans des locaux fermés ou des zones extérieures protégées.

• Ne pas soumettre l'appareil à une charge mécanique, à des températures considérables ni à des vibrations importantes.

• L'appareil ne doit être utilisé que dans une plage de pression bien déterminée avec une pression maximale de 6,85 bar. Une surpression importante présente un risque pour la sécurité.

• Prière de tener compte des mesures de sécurité de l'administration locale ou nationale relatives à l'évaluation conforme de résultats de mesure. Une profondeur de profil ≤ 1,6 mm présente en général des risques quant à la sécurité. Vous doivent faire replacer les pneus dans un atelier spécialisé.

• La profondeur de profil doit être évaluée sur toute la bande de roulement. La plus faible valeur mesurée est déterminante.

• Une pression de pneu incorrecte peut entraver la sécurité sur la route et la durée de vie des pneus. Régler la pression de pneu optimale prescrite pour votre vehicule.

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des specifications. Des changements ou modifications sur l'appareil ne sont pas permitted, sinon l'autorisation et la Specification de sécurité s'annulent.

• L'appareil n'est pas un jouet et ne doit pas etre manipulé par des enfants.

1 Logement de soupape : Mesure de la pression dupneu
2 Afficheur à cristaux liquides rétroéclaire
3 Interrupteur MARCHE / ARRET; Sélection l'unité de mesure psi / bar
4 Dispositif de mesure de la profondeur de profil
5 Compartiment à piles (dos)

a Affichage de la valeur mesurée
b Unité de mesure psi
c Unité de mesure bar
d Unité de mesure mm

1 Mise en place des piles

Ouvrir le compartment à piles et introduire les piles en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

Fonction arrêt automatique

L'instrument de mesure s'eteint automatiquement au bout de 90 secondes d'inactivité, ce qui permet d'économiser les piles.

3 Mesure de la pression du pneu

1. Mettre l'instrument en marche. L'écran LCD s'éclaire et indique "0.0" au bout de 2 secondes.
2. Sélectionner l'unité de mesure psi ou bar en appuyant sur la touche 3.

Conversion des unités psi (pounds per square inch) et bar :

1 psi = 0,0689 bar / 1 bar = 14,5038 psi
3. Fixer le logement de soupape (1) sur la soupape.

La valeur de mesure peut etre lui directement.

L'appareil commence dans le dernier mode de mesure sélectionné.

4 Determination de la profondeur de profil

1. Mettre l'instrument en marche. L'écran LCD s'éclaire et indique "0.0" au bout de 2 secondes.
2. Déplacer le dispositif de mesure de la profondeur de profil (4) selon la profondeur de profil. La valeur mesurée s'affiche directement en mm sur l'écran LCD.

Données techniques

Mesure de la pression du pneu
Plage de mesure	0,21 - 6,85 bar maximal (3,0 - 99,5 psi maximal)
Précision ± 0,1 bar / ± 1,5 psi
Résolution 0,03 bar / 0,5 psi
Détermination de la profondeur de profil
Plage de mesure 0 - 15,8 mm
Précision ± 0,5 mm
Résolution 0,1 mm
Arrêt automatique 90 secondes
Température de stockage -10 °C ... 55 °C
Température de travail 0 ... 50 °C
Humidité relative de l'air	20%rH ... 80%rH, sans condensation
Alimentation électrique 2 x piles rond des LR44, 1,5 V
Dimensions (l x h x p) 35 x 131 x 57 mm
Poids (piles incluse) 74 g

Sous réserve de modifications techniques. 04.14

Garantie, entretien du produit et élimination

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union europeenne.

Ce produit est un apparéil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens apparéils électriques etlectroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info

！
