TireCheck - Cyfrowy manometr Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Cyfrowy manometr z pomiarem głębokości bieżnika
Marka	Laserliner
Model	TireCheck
Kategoria	Cyfrowy manometr
Wymiary (dł. x wys. x gł.)	35 x 131 x 57 mm
Waga (z bateriami)	74 g
Zasilanie	2 baterie LR44 (1,5 V)
Typ wyświetlacza	Podświetlany LCD
Jednostki miary	psi / bar
Zakres pomiaru ciśnienia	0,21 do 6,85 bara (3,0 do 99,5 psi)
Dokładność pomiaru ciśnienia	± 0,1 bara / ± 1,5 psi
Rozdzielczość pomiaru ciśnienia	0,03 bara / 0,5 psi
Zakres pomiaru głębokości bieżnika	0 do 15,8 mm
Dokładność pomiaru głębokości	± 0,5 mm
Rozdzielczość pomiaru głębokości	0,1 mm
Automatyczne wyłączanie	Po 90 sekundach bezczynności
Temperatura pracy	0 °C do 50 °C
Temperatura przechowywania	-10 °C do 55 °C
Wilgotność względna	20 % do 80 % RH, bez kondensacji
Materiał	Tworzywo sztuczne (szacunkowo)
Gwarancja	Zgodny z normami UE, gwarancja producenta (patrz instrukcja)
Czyszczenie	Czyścić suchą, miękką szmatką. Nie używać ściernych środków czyszczących.
Recykling	Urządzenie elektryczne: nie wyrzucać do odpadów domowych, postępować zgodnie z dyrektywą WEEE.
Bezpieczeństwo	Nie przekraczać 6,85 bara. Sprawdzić głębokość bieżnika (minimum 1,6 mm).
Części zamienne / Naprawialność	Baterie LR44 łatwo wymienialne. Inne części niedostępne, urządzenie nienaprawialne przez użytkownika.

Często zadawane pytania - TireCheck Laserliner

Jakich baterii używać do TireCheck Laserliner?

Urządzenie używa 2 baterii LR44 (1,5 V). Włóż je zgodnie z oznaczeniem biegunowości w komorze baterii.

Jak zmienić jednostkę miary między psi a bar?

Naciśnij przycisk WŁ./WYŁ. (3), aby przełączać między psi a bar. Wybrana jednostka wyświetli się na ekranie.

Co zrobić, jeśli ekran nic nie wyświetla?

Sprawdź, czy baterie są prawidłowo zainstalowane i mają wystarczający poziom naładowania. Jeśli ekran pozostaje wyłączony, wymień baterie na nowe.

Jaka jest dokładność pomiaru ciśnienia?

Dokładność wynosi ± 0,1 bara (lub ± 1,5 psi). Rozdzielczość to 0,03 bara (0,5 psi).

Czy można mierzyć ciśnienie w oponach ciężarówek lub motocykli?

Tak, w zakresie pomiarowym: 0,21 do 6,85 bara (3,0 do 99,5 psi). Nadaje się do większości pojazdów lekkich, motocykli i rowerów.

Jak zmierzyć głębokość bieżnika opon?

Przesuń urządzenie pomiarowe (4) po bieżniku. Wartość wyświetli się w mm na ekranie. Zmierz w kilku punktach i zapamiętaj najniższą wartość.

Jaka jest minimalna prawna głębokość bieżnika?

Głębokość bieżnika ≤ 1,6 mm stanowi zagrożenie dla bezpieczeństwa. Wymień oponę w specjalistycznym warsztacie, jeśli wartość jest niższa.

Urządzenie wyłącza się samo, czy to normalne?

Tak, urządzenie ma automatyczne wyłączanie po 90 sekundach bezczynności, aby oszczędzać baterie.

Jak czyścić manometr?

Użyj suchej, miękkiej szmatki. Unikaj kontaktu z wodą i agresywnymi środkami czyszczącymi.

Co robić w przypadku nadciśnienia?

Nie przekraczaj maksymalnego ciśnienia 6,85 bara. Znaczne nadciśnienie może uszkodzić urządzenie i stanowić zagrożenie dla bezpieczeństwa. Delikatnie wypuść powietrze z opony.

INSTRUKCJA OBSŁUGI TireCheck Laserliner

Przechytać dokladnie instrukcję obstrugi i załaczoną broszure „Informacja gwarancyjne i dodatkowej". Postepować zgodnia z zawartymi w nich instrukcjami. Starannie przechowywać tematerialy.

Funkcja / zastosowanie

Niniejszy przyrzad pomiarowy przyznaczony jest do szybkiej, regularnej kontroli ciśnienia w oponach oraz do pomiaru gębokosci bieznika. Wartosci zmiezerone odczytuje sie bezposrednio na podświetlanym wyświetlaczu LCD.

Wskazówki odnosnie bezpieczewska

• Unikać kontaku z wilgoci – w miäre mözgliwość stosowej w zamkiptych pomieszczeniach lub osłoniptych sąjeścach na zewnatrz budynów.

• Nie naleźny narażć urzadzenia na obciȩzenia mechaniczné, ekstremalne temperatury oraz silne wibracje.

• Urzadzenia要去 byc wykorystwyane zgodnie z przyznaczeniem do pomiaru cijsnienia w zakresie do maks. 6,85 bara. Nadmierne nadcijsnienie要去 prowadzić dogowstania ryzyka zwiagini z bezpieczędstwem.

• Przejstręgać przyepam beziepiecznych lokalnych lub krajowych urzędów dot. prawnodowej analizy wyników pomiarów. Głowobosćbieznika ≤ 1,6 mm z reguły uznawana jest za zagrozenia bezpiecznych. Wymianę opon naleź powierzać spezialistycznych warsztatowy.

• Głebokodate bieznika nalezy kontrlować na calęj powierzchni bieźnej. Miarodajna jest najnizsza wartość zmieziona.

• Nieprawidłowce cijsnienie powietrza w oponach要去 niec negatywny wphyw na bezpieczentwo jazdy i zwyotnosc opon. Korygowac cijsnienie w oponach pojazdu do wymaganego, optymalneo go poziomu.

• Wykorystywać urzadzenia wylacznie zgodnia z przyeznaczenia podanym w specyfikacje. Przebudowa lub zmiany w urzadzeniu są niedzwolone i prowadź do wygaśnięcia atestu oraz specyfikacje bezpieczność.

• Urzadzenia nie jest jabawką i nie powinno być udostepniane daneciom.

1 Gniazdo zaworu: Pomiar ciñnienia w oponach
2 Podswietlany wyswietlacz LCD

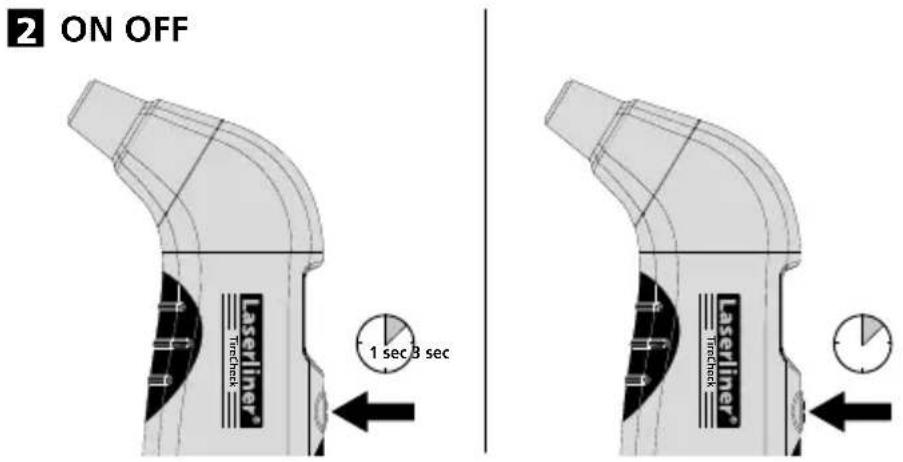

3 Przelacznik Wt./WYt.; Zmiana jegnostki pomiarowej psi / bary
4Miernik glebokosci bieznika
5 Komora baterii (tyf)

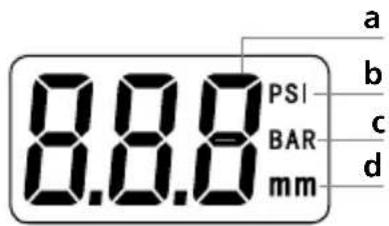

a Wyswietlacz wartosci pomiarowych
b Jednostka pomiarowa psi
c Jednostka pomiarowa bary
d Jednostka pomiarowa mm

1 Zakladanie baterii

Otworzyć komore baterii i wyroźc baterie zgodnia z symbolami instalacyjnych. Zwócić przy tym uwage na prawidłowā biegunowych.

Funkcja automatycznégo wyłoczania

Przyrzad pomiarowy wyłacza są automatyczne po upływie ok. 90 sekundNieaktywnosci w celu ochrony baterii.

Pomiar ciśnienia w oponach

1. Właczyc urzadzenia. Wyswietlacz LCD wącza są i po 2 sekundach wskazuje „0.0".
2. Przyciskiem 3 wybrać jednostné pomiarowa psi lub bary.

Przeliczanie jegnestek psi (pounds per square inch) i bary:

1 psi = 0,0689 bara / 1 bar = 14,5038 psi

1. Załoźyc gniazdo zaworu (1) na zawór. Wartosć zmierzonę są zaheadny odczytać bezposgcdnio.

Urzejdenie uruchamia sie z ostatnim wybranym trybem pomiarowym.

4 Pomiar glębokość bieźnika

1. Włączyć urzadzenia. Wyswiectlacz LCD wącza są i po 2 sekundach wskazuje „0.0".
2. Przesunć miernik glębokość bieznika (4) zgodnia z glębokość bieznika. Wartosczmierzona dostanie wyświetlona bezposrednio w mm na wyświetlaczu LCD.

Dane techniczne

Pomiar ci内分泌ia w oponach
Zakres pomiaru	0,21-6,85 bara maksymalnie (3,0-99,5 psi maksymalnie)
Dokladnosć ± 0,1 bara / ± 1,5 psi
Rozdzielczość 0,03 bara / 0,5 psi
Pomiar glębokości bieZNika
Zakres pomiaru 0 - 15,8 mm
Dokladnosć ± 0,5 mm
Rozdzielczość 0,1 mm
Automatyczne wyłączanie 90 sekund
Temperatura składowania -10 °C ...	55 °C
Temperatura pracy 0 ... 50 °C
Wilgotnosć wźglównagowity powietrza	20%rH ... 80%rH, bez kondensacje
Pobór mocy	2 x bateria guzikowa LR44, 1,5 V
Wymiary (szer. x wys. x gl.) 35 x 131	x 57 mm
Masa (z baterie) 74 g

Zmiany zastrzezone. 04.14

Gwarancja, pielegnacja i usuwanie

Przyrzad spelnilia wzystkie normy wymagane do wolnego obrotu toward w UE.

Produkt ten jest urzadzeniem elektrycznym i zgodnia z europejska dyrektywa dotyczaca zlomu elektrycznego i elektronicznego nalezy je zbierac i usuwac oddzielnie.

Dalsze wskazówki dotyczace bezpieczędstwa i informacja dodatkowe patrz:

www.laserliner.com/info

！
