BRUGSANVISNING TireCheck Laserliner

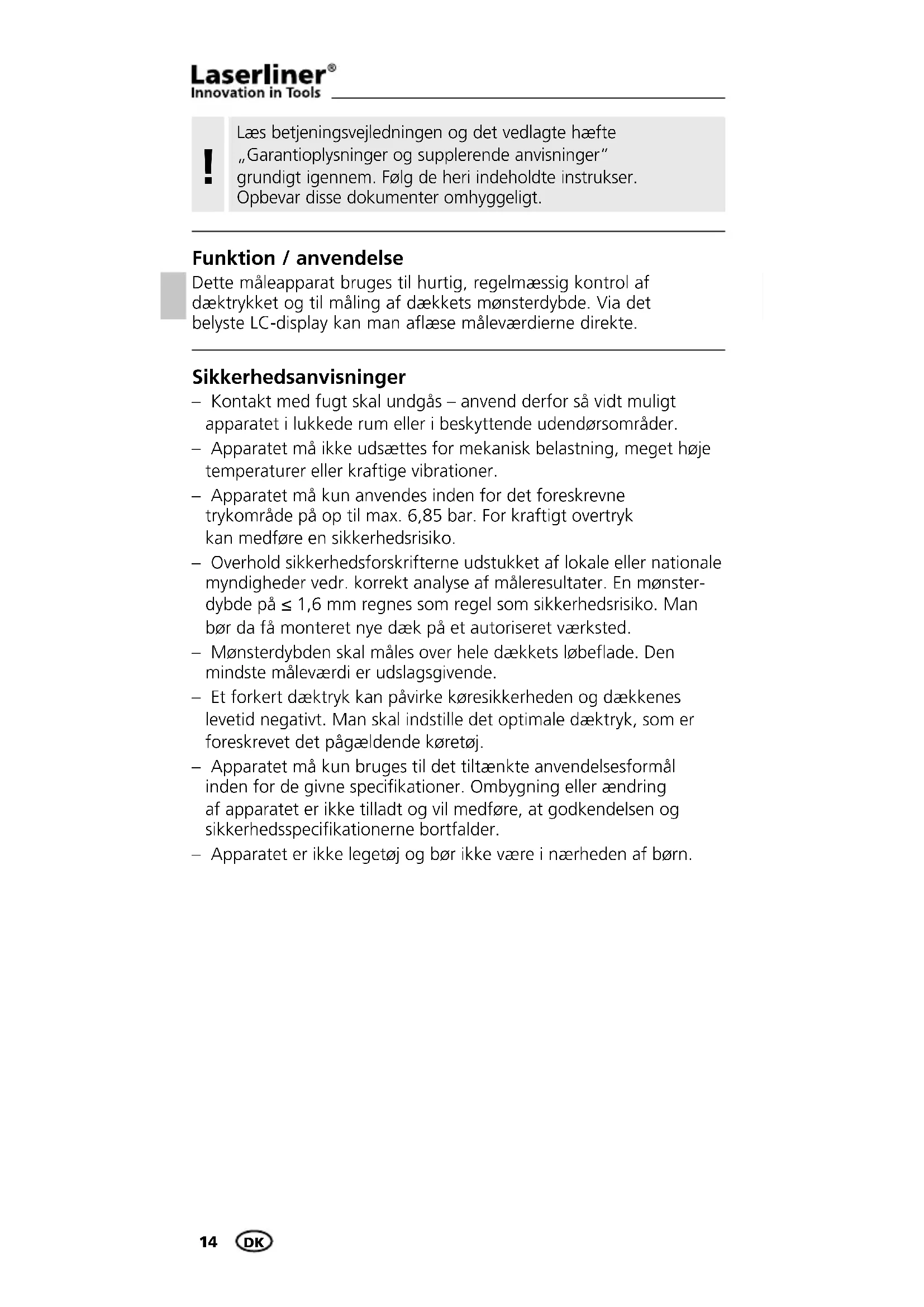

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.

Funktion / anvendelse Dette måleapparat bruges til hurtig, regelmæssig kontrol af dæktrykket og til måling af dækkets mønsterdybde. Via det belyste LC-display kan man aflæse måleværdierne direkte. Sikkerhedsanvisninger – Kontakt med fugt skal undgås – anvend derfor så vidt muligt apparatet i lukkede rum eller i beskyttende udendørsområder. – Apparatet må ikke udsættes for mekanisk belastning, meget høje temperaturer eller kraftige vibrationer. – Apparatet må kun anvendes inden for det foreskrevne trykområde på op til max. 6,85 bar. For kraftigt overtryk kan medføre en sikkerhedsrisiko. – Overhold sikkerhedsforskrifterne udstukket af lokale eller nationale myndigheder vedr. korrekt analyse af måleresultater. En mønster- dybde på ≤ 1,6 mm regnes som regel som sikkerhedsrisiko. Man bør da få monteret nye dæk på et autoriseret værksted. – Mønsterdybden skal måles over hele dækkets løbeflade. Den mindste måleværdi er udslagsgivende. – Et forkert dæktryk kan påvirke køresikkerheden og dækkenes levetid negativt. Man skal indstille det optimale dæktryk, som er foreskrevet det pågældende køretøj. – Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer. Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder. – Apparatet er ikke legetøj og bør ikke være i nærheden af børn.TireCheck

Ventilmundstykke: Måling af dæktrykket Oplyst LC-display TIL/FRA-kontakten; Omstilling af måleenhed psi / bar Mønsterdybdemåler Batterirum (bagside)

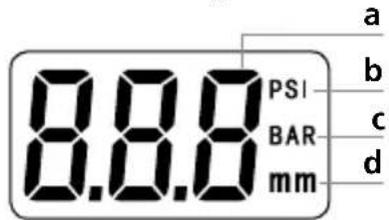

Måleværdivisning Måleenhed psi Måleenhed bar Måleenhed mm

Isætning af batterier Åbn batterihuset og læg batterierne i. Vær opmærksom på de angivne poler.16

Måling af dæktrykket Måling af mønsterdybde Apparatet starter med den sidste valgte målemodus

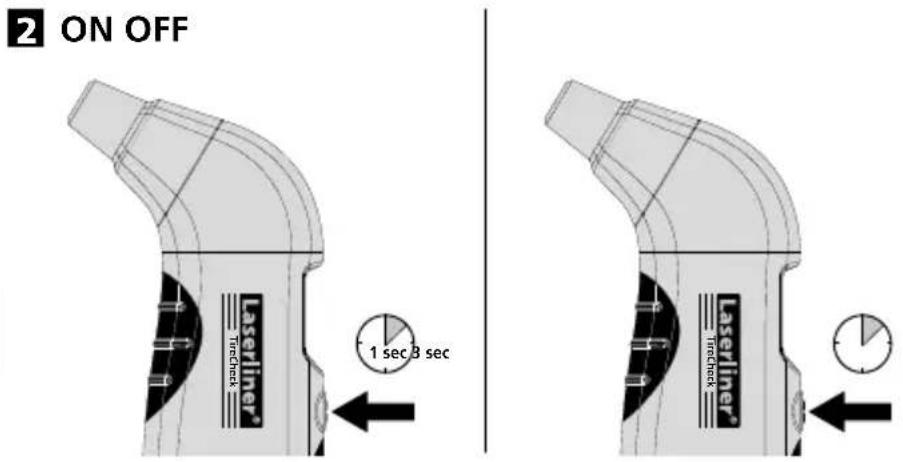

1. Tænd apparatet. LC-displayet lyser og viser „0.0“ efter

2. Man vælger måleenheden psi eller bar ved at trykke

på knappen 3. Omregning af enhederne psi (pounds per square inch) og bar: 1 psi = 0,0689 bar / 1 bar = 14,5038 psi

3. Sæt ventilmundstykket (1) på ventilen. Måleværdien kan

1. Tænd apparatet. LC-displayet lyser og viser „0.0“ efter

Måleværdien vises direkte i mm på LC-displayet. Måleapparatet slukker automatisk efter 90 minutters inaktivitet for at spare batteri. Autosluk-funktionTireCheck

Garanti, produktpleje og bortskaffelse Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU. Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater. Flere sikkerhedsanvisninger og supplerende tips på: www.laserliner.com/info Tekniske data Dæktryksmåling Måleområde 0,21 - 6,85 bar max (3,0 - 99,5 psi max) Nøjagtighed ± 0,1 bar / ± 1,5 psi Opløsning 0,03 bar / 0,5 psi Måling af mønsterdybde Måleområde 0 - 15,8 mm Nøjagtighed ± 0,5 mm Opløsning 0,1 mm Automatisk slukning 90 sekunder Opbevaringstemperatur -10 °C … 55 °C Arbejdstemperatur 0 … 50 °C Relativ luftfugtighed 20%rH … 80%rH, ikke kondenserende Strømforsyning 2 x LR44 knapbatteri, 1,5 V Mål (b x h x l) 35 x 131 x 57 mm Vægt (inkl. batterier) 74 g Forbehold for tekniske ændringer. 04.14 DK18
