TireCheck - Manómetro digital Laserliner - Manual de utilização gratuito

Tipo de produto	Manômetro digital com medição de profundidade do perfil
Marca	Laserliner
Modelo	TireCheck
Categoria	Manômetro digital
Dimensões (C x A x P)	35 x 131 x 57 mm
Peso (pilhas incluídas)	74 g
Alimentação	2 pilhas LR44 (1,5 V)
Tipo de ecrã	LCD retroiluminado
Unidades de medida	psi / bar
Faixa de medição de pressão	0,21 a 6,85 bar (3,0 a 99,5 psi)
Precisão da medição de pressão	± 0,1 bar / ± 1,5 psi
Resolução da medição de pressão	0,03 bar / 0,5 psi
Faixa de medição de profundidade do perfil	0 a 15,8 mm
Precisão da medição de profundidade	± 0,5 mm
Resolução da medição de profundidade	0,1 mm
Desligamento automático	Após 90 segundos de inatividade
Temperatura de operação	0 °C a 50 °C
Temperatura de armazenamento	-10 °C a 55 °C
Humidade relativa	20 % a 80 % HR, sem condensação
Material	Plástico (estimativa)
Garantia	Em conformidade com as normas da UE, garantia do fabricante (ver manual)
Limpeza	Limpar com um pano seco e macio. Não utilizar produtos abrasivos.
Reciclagem	Aparelho elétrico: não deitar no lixo doméstico, seguir a diretiva REEE.
Segurança	Não exceder 6,85 bar. Verificar a profundidade do perfil (mínimo 1,6 mm).
Peças sobressalentes / Reparabilidade	Pilhas LR44 facilmente substituíveis. Outras peças não disponíveis, aparelho não reparável pelo utilizador.

Perguntas frequentes - TireCheck Laserliner

Que pilhas usar para o TireCheck Laserliner?

O aparelho utiliza 2 pilhas LR44 (1,5 V). Insira-as respeitando a polaridade indicada no compartimento das pilhas.

Como alterar a unidade de medida entre psi e bar?

Pressione o botão LIGAR/DESLIGAR (3) para alternar entre psi e bar. A unidade selecionada é exibida no ecrã.

O que fazer se o ecrã não mostrar nada?

Verifique se as pilhas estão corretamente instaladas e com carga suficiente. Se o ecrã permanecer apagado, substitua as pilhas por novas.

Qual é a precisão da medição de pressão?

A precisão é de ± 0,1 bar (ou ± 1,5 psi). A resolução é de 0,03 bar (0,5 psi).

Pode-se medir a pressão de pneus de camião ou de mota?

Sim, dentro do limite da faixa de medição: 0,21 a 6,85 bar (3,0 a 99,5 psi). Adequado para a maioria dos veículos ligeiros, motas e bicicletas.

Como medir a profundidade do perfil dos pneus?

Desloque o dispositivo de medição (4) sobre a banda de rodagem. O valor é exibido em mm no ecrã. Meça em vários pontos e considere o valor mais baixo.

Qual é a profundidade mínima legal do perfil?

Uma profundidade de perfil ≤ 1,6 mm apresenta risco para a segurança. Mande substituir o pneu numa oficina especializada se o valor for inferior.

O aparelho desliga-se sozinho, é normal?

Sim, o aparelho possui um desligamento automático após 90 segundos de inatividade para economizar as pilhas.

Como limpar o manômetro?

Utilize um pano seco e macio. Evite qualquer contacto com água e produtos de limpeza agressivos.

O que fazer em caso de sobrepressão?

Não exceda a pressão máxima de 6,85 bar. Uma sobrepressão significativa pode danificar o aparelho e apresentar risco para a segurança. Liberte suavemente o ar do pneu.

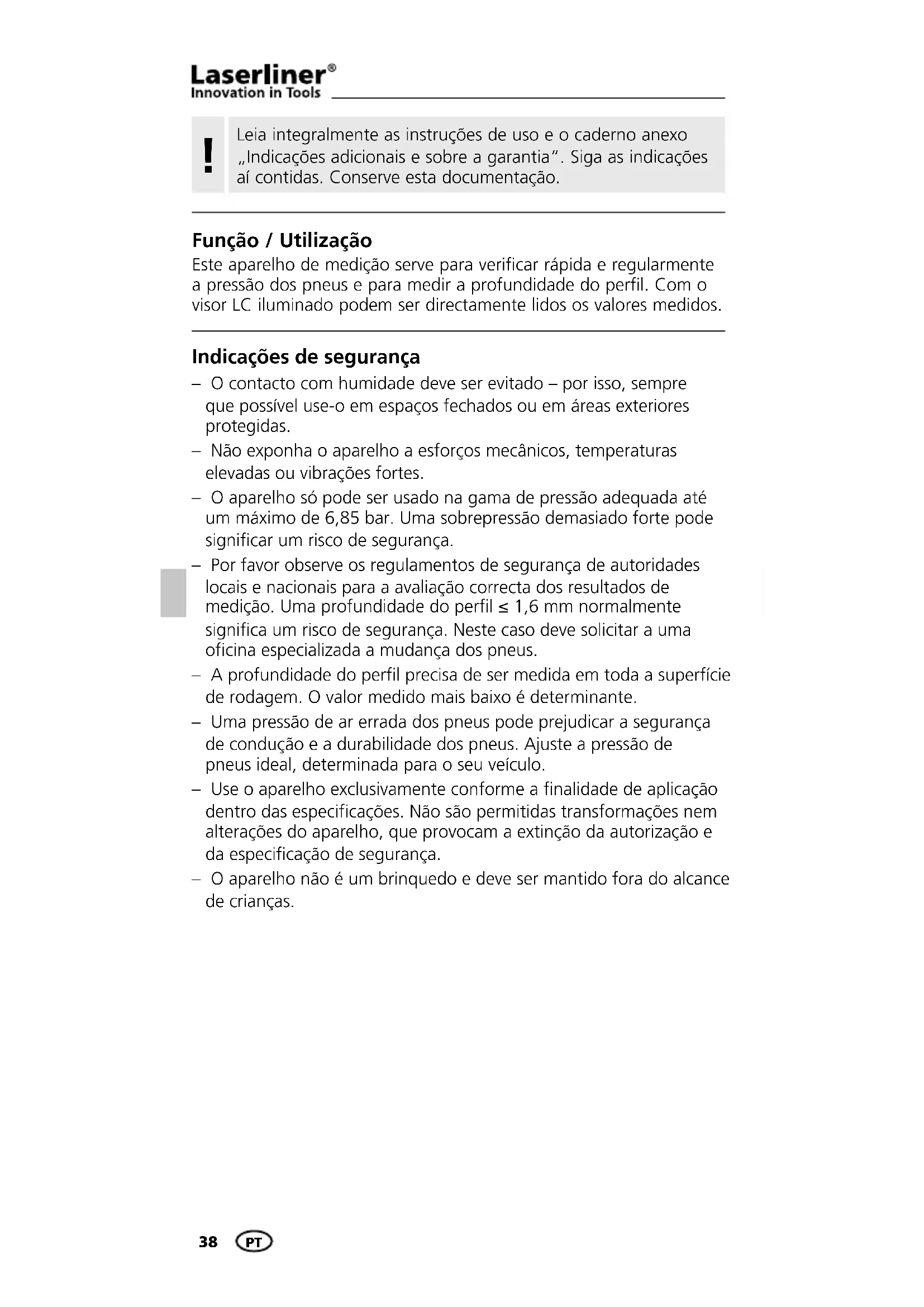

MANUAL DE UTILIZADOR TireCheck Laserliner

Leia integralmente as instruções de uso e o caderno anexo „Indicações adiconais e sobre a garantia". Siga as indicações ai contidas. Conserve esta documentação.

Função / Utilização

Este aparecido de medicação serve para verficar rápida e regularamente a pressão dos pneus e para medir a profundidade do perfil. Com o visor LC iluminado pode ser directamente lidos os valores medidos.

Indicações de segurarça

• Ocontactocomhumidadedeveserevitado-poriso,sempeque possivel useo em espacos fechados ou em和地区exterioresproteigidas.

• Não exponha o aparecido a esforços mecânicos, temperatas elevadas ou vibrações fortes.

• O aparecido soit ser uso na gama de pressão adequada até um maior de 6,85 bar. Uma sobrepressão demasiado forte pode significar um risco de segurarça.

• Por favor observe os regulamentos de segurarca de autoridades locais e nationals para a avaliacao correcta dos resultados de medicao. Uma profundidade do peril ≤ 1,6 mm normalmente significa um risco de segurarca. Neste caso deve solicitar a uma oficina especializada a mudanca dos pneus.

• A profundidade do perfil precisa de ser medida em toda a superficie de rodagem. O valor medido mais baixo é determinante.

• Uma pressão de ar errada dos pneus pode prejudicar a segurar de condução e a durabilitadé os pneus. Ajuste a pressão de pneus ideal, determinada para o seu VGculo.

• Use o aparelho exclusivamente conforme a finalidade de aplicacao dentro das espécificacoes. Não são permitidas transformacoes nem alteracoes do aparelho, queprovocam a extinção da autorização e da espécificacao de segurarca.

• O aparecido não é um brinque do deve ser mantido fora do alcance de crianças.

1 Suporte da valvula: Medico da pressao dos pneus
2 Visor LC iluminado

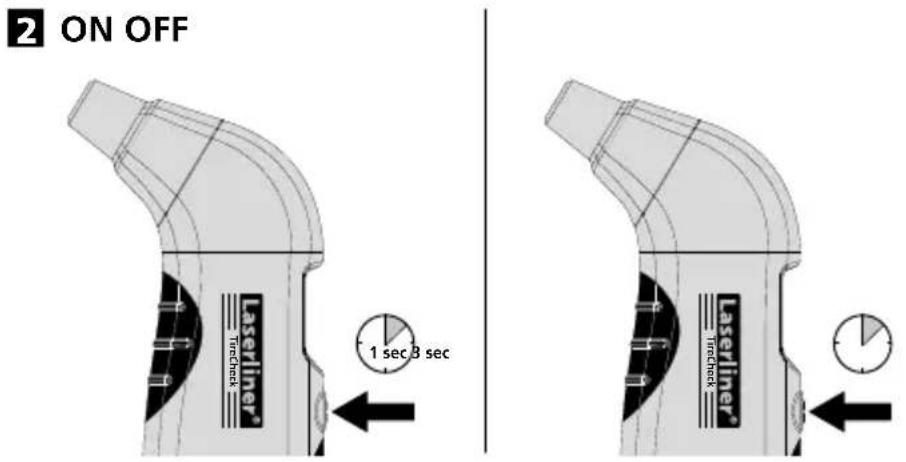

3 Botão para ligar / desligar; Comutatione unidade de medicacao psi/bar
4 Medidor da profundidade do perfil
5 Compartimento de pilhas (pare posterior)

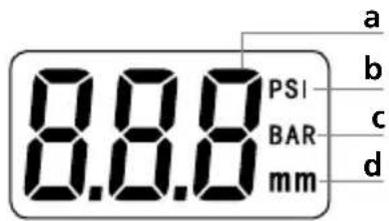

a Indicao do valor medido
b Unidade de medicacao psi
c Unidade de medicacao bar
d Unidade de medicacao mm

1 Colocar as pilhas

Abra o compartmento de pilhas e insira as pilhas de acordo com os símbolos de instalação. Observe a polaridade correcta.

Funcao Auto Off

O medidor é desligado automaticamente antes 90 segudos de inactividade para proteger as pilhas.

3 Medicao da pressao dos pneus

1. Ligue o aparelho. O visor LC acende e indica „0.0" après 2 segundos.
2. Rode o botão 3 para selecionar a unidade de medicacao psi ou bar.

Conversão das unidades psi (pounds per square inch) e bar:

1 psi = 0,0689 bar / 1 bar = 14,5038 psi

1. Encaixe o suporte da valvula (1) na valvula. O valor medido pode ser lido directamente.

! O aparecido é iniciado com o modo de medicação porultimate selecionado.

4 Medico da profundidade do perfil

1. Ligue o aparelho. O visor LC acende e indica „0.0" après 2 segundos.
2. Desloque o medidor da profundidade do peril (4) em funcao da profundidade do peril. O valor medido e indicado directamente em mm no visor LC.

Dados&Tecnicos

Medicao da pressao dos pneus
Margem de medicao	0,21 - 6,85 bar no maior(3,0 - 99,5 psi no maior)
Exactidão ± 0,1 bar / ± 1,5 psi
Resolucao 0,03 bar / 0,5 psi
Medicao da profundidade do perfil
Margem de medicao 0 - 15,8 mm
Exactidão ± 0,5 mm
Resolucao 0,1 mm
Desconexão automatica 90 segundos
Temperatura de armazenamento -10	°C ... 55 °C
Temperatura de trabalho 0 ... 50 °C
Humidade relativa do ar	20%rH ... 80%rH,sem condensacao
Alimentacao eletrica	2 x pilha tipo botão LR44,1,5 V
Dimensoes (L x A x P) 35 x 131 x 57 mm
Peso (incl. pilhas) 74 g

Sujeito a alteracoes tecnicas. 04.14

Garantia,eguardos com o produits e eliminação

Oaparelho respeita todas as normas necessarias para a livre circulacao de mercadorias dentro da UE.

Este produit é um aparelho eletrico e tem de ser recolhido e eliminado separatamente, conforme a Directa europeia sobre aparelhos electricos e electrónicos usados.

Mais instruções de segurança e指示os adcionais em: www.laserliner.com/info

！
