Tipo di prodotto	Manometro digitale con misura della profondità del profilo
Marca	Laserliner
Modello	TireCheck
Categoria	Manometro digitale
Dimensioni (L x A x P)	35 x 131 x 57 mm
Peso (batterie incluse)	74 g
Alimentazione	2 batterie LR44 (1,5 V)
Tipo di display	LCD retroilluminato
Unità di misura	psi / bar
Campo di misura della pressione	0,21 a 6,85 bar (3,0 a 99,5 psi)
Precisione di misura della pressione	± 0,1 bar / ± 1,5 psi
Risoluzione di misura della pressione	0,03 bar / 0,5 psi
Campo di misura della profondità del profilo	0 a 15,8 mm
Precisione di misura della profondità	± 0,5 mm
Risoluzione di misura della profondità	0,1 mm
Spegnimento automatico	Dopo 90 secondi di inattività
Temperatura di funzionamento	0 °C a 50 °C
Temperatura di stoccaggio	-10 °C a 55 °C
Umidità relativa	20 % a 80 % UR, senza condensa
Materiale	Plastica (stima)
Garanzia	Conforme alle norme UE, garanzia del produttore (vedere le istruzioni)
Pulizia	Pulire con un panno asciutto e morbido. Non utilizzare prodotti abrasivi.
Riciclaggio	Apparecchio elettrico: non gettare nei rifiuti domestici, seguire la direttiva RAEE.
Sicurezza	Non superare 6,85 bar. Verificare la profondità del profilo (minimo 1,6 mm).
Pezzi di ricambio / Riparabilità	Batterie LR44 facilmente sostituibili. Altre parti non disponibili, apparecchio non riparabile dall'utente.

Domande frequenti - TireCheck Laserliner

Quali batterie utilizzare per il TireCheck Laserliner ?

L'apparecchio utilizza 2 batterie LR44 (1,5 V). Inserirle rispettando la polarità indicata nel vano batterie.

Come cambiare l'unità di misura tra psi e bar ?

Premere il pulsante ACCENSIONE/SPEGNIMENTO (3) per passare da psi a bar. L'unità selezionata viene visualizzata sul display.

Cosa fare se lo schermo non mostra nulla ?

Verificare che le batterie siano installate correttamente e abbiano carica sufficiente. Se lo schermo rimane spento, sostituire le batterie con nuove.

Qual è la precisione della misura della pressione ?

La precisione è di ± 0,1 bar (o ± 1,5 psi). La risoluzione è di 0,03 bar (0,5 psi).

Si può misurare la pressione di pneumatici di camion o moto ?

Sì, entro il campo di misura: 0,21 a 6,85 bar (3,0 a 99,5 psi). Adatto per la maggior parte dei veicoli leggeri, moto e biciclette.

Come misurare la profondità del profilo degli pneumatici ?

Spostare il dispositivo di misura (4) sul battistrada. Il valore viene visualizzato in mm sul display. Misurare in più punti e considerare il valore più basso.

Qual è la profondità del profilo minima legale ?

Una profondità del profilo ≤ 1,6 mm presenta un rischio per la sicurezza. Far sostituire il pneumatico in un'officina specializzata se il valore è inferiore.

L'apparecchio si spegne da solo, è normale ?

Sì, l'apparecchio dispone di un spegnimento automatico dopo 90 secondi di inattività per risparmiare le batterie.

Come pulire il manometro ?

Utilizzare un panno asciutto e morbido. Evitare il contatto con acqua e detergenti aggressivi.

Cosa fare in caso di sovrapressione ?

Non superare la pressione massima di 6,85 bar. Una sovrapressione significativa può danneggiare l'apparecchio e rappresentare un rischio per la sicurezza. Rilasciare lentamente l'aria dal pneumatico.

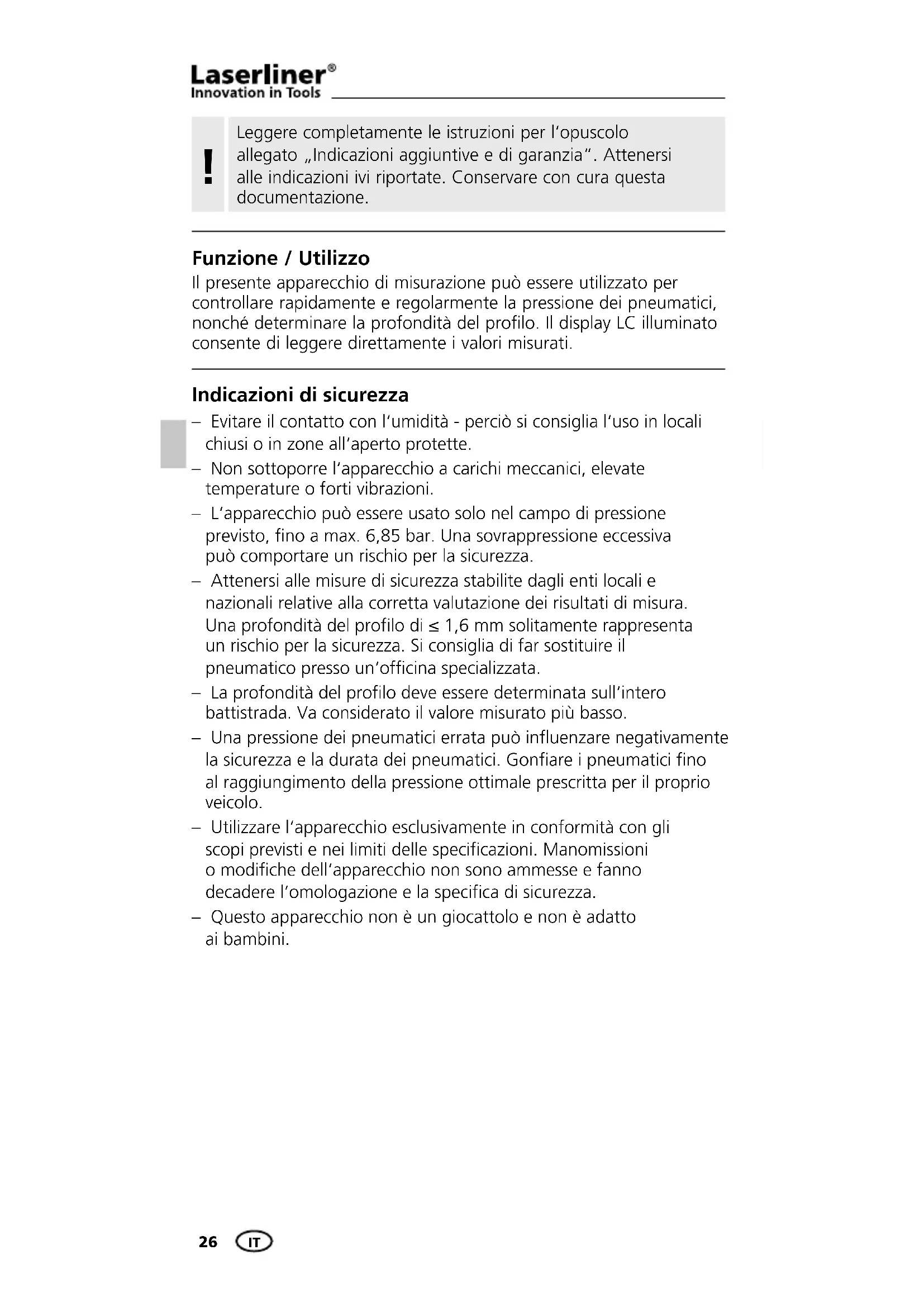

MANUALE UTENTE TireCheck Laserliner

Leggere completamente le istruzioni per l'opuscolo allegato „Indicazioni aggiuntive e di garanzia". Attenersi alleindicazioniivi riportate.Conservare con cura esta documentazione.

Funzione / Utilizzo

Il presente apparecchio di misurazione può essere utilizzato per controllare rapidamente e regolarmente la pressione dei pneumatici, nonché determinare la profondità del profilo. Il display LC illuminato consente di leggere direttamente i valori misurati.

Indicazioni di sicurezza

• Evitare il contatto con l'umidità - perché si consiglia l'uso in locali chiusi o in zone all'aperto protette.

• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature o forti vibrazioni.

• L'apparecchio può essere usato solo nel Campo di pressione previsto, fino a max. 6,85 bar. Una sovrappressione effecssiva può comportare un rischio per la sicurezza.

• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative alla corretta valutazione dei risultati di misura. Una profondità del profilo di ≤ 1,6mm solitamente rappresenta un rischio per la sicurezza. Si consiglia di far sostuire il pneumatico presso un'officina specializzata.

• La profundità del profilo deve essere determinata sull'intero battistrada. Va considerato il valore misurato più basso.

• Una pressione dei pneumatici errata cui influenzare negativamente la sicurezza e la durata dei pneumatici. Gonfiare i pneumatici sono al raggiungimento della pressione ottimale prescritta per il proprio voicolo.

• Utilizzato l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni. Manomissioni o modifiche dell'apparecchio non sono ammesses e fanno decadere l'omologazione e la specifica di sicurezza.

• Questo appearecchio non è un giocattolo e non è adatto ai bambini.

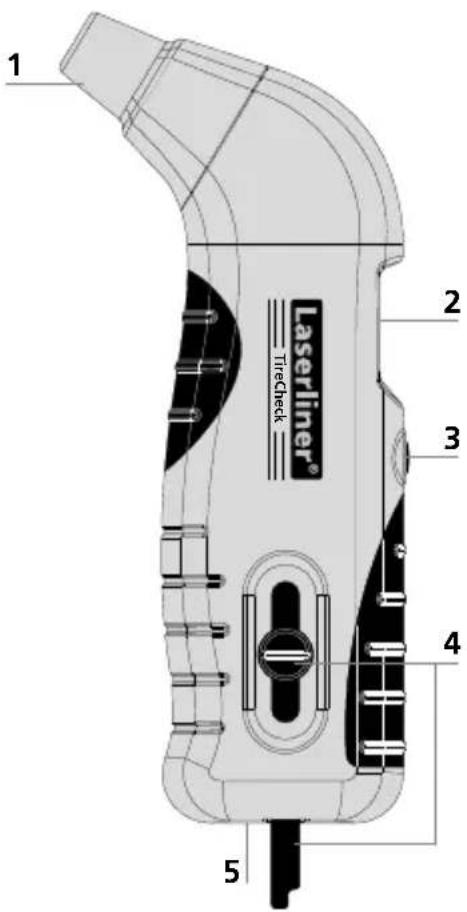

1 Attacco valvola: Misurazione della pressione dei pneumatici
2 Display LC illuminato
3 Interruttore ON/OFF; Commutazione dell'unità di misura psi/bar
4 Apparecchio per la misurazione della profondità del profilo
5 Vano delle pile (lato posteriore)

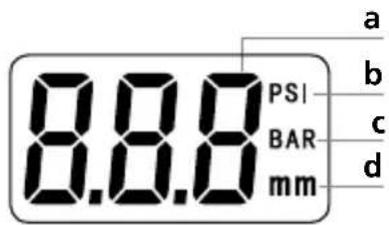

a Visualizzazione dei valori misurati
b Unità di misura psi
c Unità di misura bar
d Unità di misura mm

1 Applicazione delle pile

Aprière il vano batterie ed introdurre le batterie come indicato dai simboli di installatione, facendo attenzione alla correttezza delle polarità.

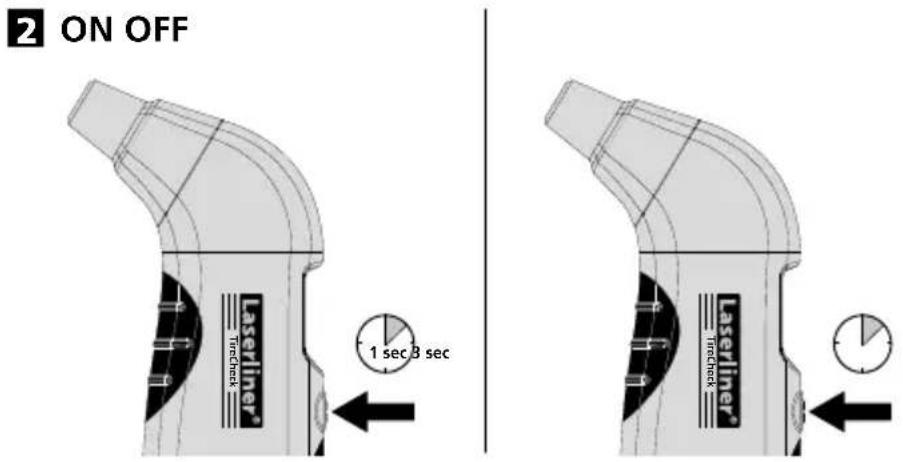

Funzione Auto Off

L'apparecchio di misurazione si spegne automaticamente\ dopo 90 secondi di inattività, per risparmiare la batteria.

3 Misurazione della pressione dei pneumatici

1. Accendere l'apparecchio. Il display LCD si accende e dopo 2 secondi visualizza „0.0".
2. Premendo il tasto 3 selezionare l'unità di misura psi o bar.

Conversion delle unità di misura psi (pounds per square inch)
e bar: 1 psi = 0,0689 bar / 1 bar = 14,5038 psi

1. Collegare l'attacco valvola (1) alla valvola. Il valore misurato cui èssoletto direttamente.

L'apparecchio si avvia nell'ultima modalità di misura selezionata.

4 Determinazione della profundità del profilo

1. Accendere l'apparecchio. Il display LCD si accende e dopo 2 secondi visualizza „0.0".

2. Usare l'apparecchio per la misurazione della profondità del profilo (4) a seconda della profondità del profilo. Il valore misurato viene visualizzato in mm direttamente sul display LCD.

Dati tecnici

Misurazione della pressione dei pneumatici
Campo di misura	0,21 - 6,85 bar max. (3,0 - 99,5 psi max.)
Precisione ± 0,1 bar / ± 1,5 psi
Risoluzione 0,03 bar / 0,5 psi
Determinazione della profondità del profilo
Campo di misura 0 - 15,8 mm
Precisione ± 0,5 mm
Risoluzione 0,1 mm
Spegnimento automatico 90 secondi
Temperatura di stoccaggio -10 °C ...	55 °C
Temperatura d'esercizio 0 ... 50 °C
Umidità relativa dell'aria	20%rH ... 80%rH, non condensante
Alimentazione	2 x batterie a bottone LR44 da 1,5 V
Dimensioni (L x A x P) 35 x 131 x 57	mm
Peso (con batterie) 74 g

Con riserva di modifiche tecniche. 04.14

Garanzia, manutenzione e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un appearecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni edindicazioni di sicurezza: www.laserliner.com/info

！
