MANUAL DE UTILIZARE TireCheck Laserliner

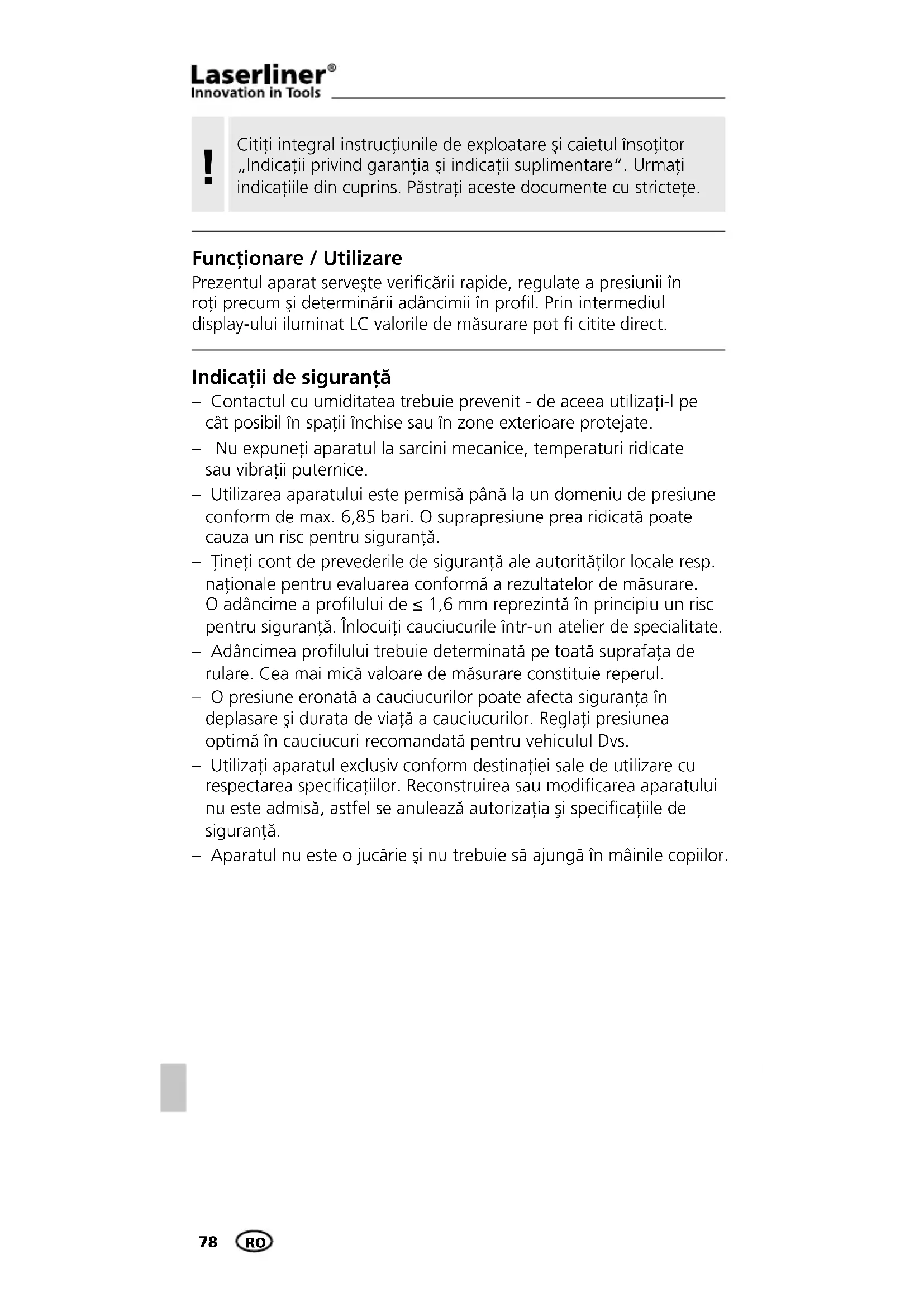

Citi integral instruţiunile de expoatareși caietul insojitor „Indicatiul privind garanțiași indicatorii supplimentare". Urmați indicatorii din cuprins. Păstrași acesto documente cu stricte.

Functionare / Utilizare

Prezentul aparat serveste verificarii rapide, regulae a presiunii in roti precum si determinarii adancimii in profil. Prin intermediul display-ului iluminat LC valorile de masurare pot fi citite direct.

Indicații de siguranta

• Contactul cu umiditatea trebuie prevenit - de aceea utilizati-1 pe cát posibil in spatii inchise sau in zone exteriorare protejate.

• Nu expuneti aparatul la sarcini mecanice, temperaturi ridicate sau vibratii puternice.

• Utilizarea aparatului este permisă până la un domeniu de presiune conform de max. 6,85 bari. O suprapresiune prea ridicata poate cauza un risc pentru siguranta.

Tinei cont de prederile de siguranta ale autoritatilor locale resp. nationale pentru evaluarea conforma a rezultatelor de masurare. O adancime a profilului de ≤ 1,6 mm reprezinta in principiu un risc pentru siguranta. Inlocuiti cauciucurile intr-un atelier de specialitate.

• Adâncimea profilului trebuie determinata pe toata suprafăța de rulare. Cea mai mică valoare de masurare constituţie reperul.

• O presiune eronata a cauciucurilor poate afecta siguranta in deplasare si durata de viata a cauciucurilor. Reglate presiunea optima in cauciucuri recomandata pentru vehiculul Dys.

• Utilizati aparatul exclusiv conform destinatiei sale de'utilizare cu respectarea specificailor. Reconstruirea sau modificarea aparatului nu este admisa, astfel se anuleaza autorizația si specificaile de siguranta.

• Aparatul nu este o jucarie si nu trebuie sa ajunga in mainile copilor.

1 Suport pentru ventil: Măsurare presiune roata
2 Afişaj LV cu lumaţă
3 Intrerupator PORNIRE / OPRIRE; Comutare unitate de măsură psi / bar
4 Dispositiv masurare adancime profil
5 Compartiment baterii (parea posterioara)

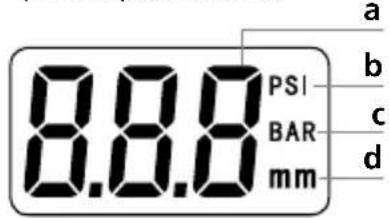

a Afişaj valoare măsurata
b Unitate masura psi
c Unitate măsură bar
d Unitate măsură mm

1 Introducerea bateriilor

Se deschide compartmentul de baterii si se introduc bateriile conform symbolurilor de instalare. Se va respecta polaritatea corectă.

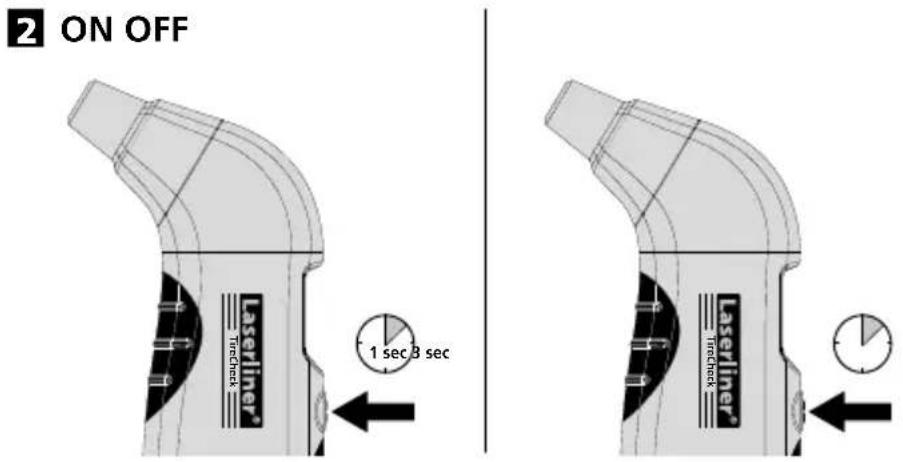

Aparatul de măsura se oprește automat după 90 secunde de inactivitate pentru protejarea bateriei.

3 Māsurare presiune roata

1. Porniti aparatul. Display-ul LC se aprindeși indicatora după 2 secunde „0.0".
2. La apásarea tastei 3 se selecteaza unitatea de masurare psi sau bar.

Convertrea unităti psi (pounds per square inch) si bar:

1 psi = 0,0689 bar / 1 bar = 14,5038 psi
3. Introduci suportul pentru ventil (1) pe ventil.

Valoarea de masurare se poate citi direct.

! Aparatul porneşte cu ultimul mod de masurare selectat.

4 Determinarea adancimii profilului

1. Porniti aparatul. Display-ul LC se aprindeși indicatora după 2 secunde „0.0".
2. Introduciţi dispositivul de măsurarea a adâncimii profilului (4) corespunțator in adâncimea profilului. Valoarea măsură este afişata direct in mm pe display-ul LC.

Date tehnice

Măsurarea presiunii în roți
Domeniu de măsurare	0,21 - 6,85 bari maxim (3,0 - 99,5 psi maxim)
Exactitate ± 0,1 bari / ± 1,5 psi
Rezoluție 0,03 bari / 0,5 psi
Determinare adâncimii profilului
Domeniu de măsurare 0 - 15,8 mm
Exactitate ± 0,5 mm
Rezoluție 0,1 mm
Opire automată 90 secunde
Temperatură de depositare -10 °C ...	55 °C
Temperatură de lucru 0 ... 50 °C
Umiditate relativă a aerului	20%rH ... 80%rH, fãră condens
Alimentare tensiune 2 x baterii LR44	1,5 V
Dimensiuni (L x l x A) 35 x 131 x 57 mm
Greunate (incl. baterii) 74 g

Ne rezervam dreptul sa efectuam modificari tehnice. 04.14

Garantia, ingrijirea produsului si debarasarea

Aparatul respectă toate normele necesare pentru circulația liberă a măr汕 pe teritoriul UE.

Acest produs este un aparat electrici si trebuie colectat separat si debarasat in conformitate cu normativa europeana pentru aparate uzate electronice si electrice.

Pentru alte indicazioni privind siguranta si indicatori supplimentare vizitiati: www.laserliner.com/info
