TireCheck - Digital tryckmätare Laserliner - Gratis bruksanvisning och manual

Produkttyp	Digital tryckmätare med mätning av mönsterdjup
Märke	Laserliner
Modell	TireCheck
Kategori	Digital tryckmätare
Mått (L x H x D)	35 x 131 x 57 mm
Vikt (batterier inräknade)	74 g
Strömförsörjning	2 st LR44-batterier (1,5 V)
Skärmtyp	LCD med bakgrundsbelysning
Måttenheter	psi / bar
Mätområde för tryck	0,21 till 6,85 bar (3,0 till 99,5 psi)
Mätnoggrannhet för tryck	± 0,1 bar / ± 1,5 psi
Upplösning för tryckmätning	0,03 bar / 0,5 psi
Mätområde för mönsterdjup	0 till 15,8 mm
Mätnoggrannhet för djup	± 0,5 mm
Upplösning för djupmätning	0,1 mm
Automatisk avstängning	Efter 90 sekunders inaktivitet
Drifttemperatur	0 °C till 50 °C
Förvaringstemperatur	-10 °C till 55 °C
Relativ luftfuktighet	20 % till 80 % RF, utan kondens
Material	Plast (uppskattning)
Garanti	Överensstämmer med EU-standard, tillverkargaranti (se bruksanvisning)
Rengöring	Rengör med en torr och mjuk trasa. Använd inte slipande rengöringsmedel.
Återvinning	Elektrisk apparat: kasta inte i hushållsavfall, följ WEEE-direktivet.
Säkerhet	Överskrid inte 6,85 bar. Kontrollera mönsterdjupet (minst 1,6 mm).
Reservdelar / Reparerbarhet	LR44-batterier är enkla att byta. Andra delar finns inte, apparaten är inte användarrepareerbar.

Vanliga frågor - TireCheck Laserliner

Vilka batterier ska användas för TireCheck Laserliner?

Apparaten använder 2 st LR44-batterier (1,5 V). Sätt i dem med rätt polaritet som anges i batterifacket.

Hur ändrar man måttenhet mellan psi och bar?

Tryck på knappen PÅ/AV (3) för att växla mellan psi och bar. Den valda enheten visas på skärmen.

Vad gör jag om skärmen inte visar något?

Kontrollera att batterierna är korrekt isatta och har tillräcklig laddning. Om skärmen fortfarande är släckt, byt ut batterierna mot nya.

Vilken noggrannhet har tryckmätningen?

Noggrannheten är ± 0,1 bar (eller ± 1,5 psi). Upplösningen är 0,03 bar (0,5 psi).

Kan man mäta tryck på lastbils- eller motorcykeldäck?

Ja, inom mätområdet: 0,21 till 6,85 bar (3,0 till 99,5 psi). Passar för de flesta lätta fordon, motorcyklar och cyklar.

Hur mäter man mönsterdjupet på däcken?

Flytta mätanordningen (4) över slitbanan. Värdet visas i mm på skärmen. Mät på flera ställen och notera det lägsta värdet.

Vilket är det lagliga minimimönsterdjupet?

Ett mönsterdjup ≤ 1,6 mm innebär en säkerhetsrisk. Låt byta däcket på en verkstad om värdet är lägre.

Apparaten stängs av av sig själv, är det normalt?

Ja, apparaten har automatisk avstängning efter 90 sekunders inaktivitet för att spara batterier.

Hur rengör man tryckmätaren?

Använd en torr och mjuk trasa. Undvik kontakt med vatten och starka rengöringsmedel.

Vad gör man vid övertryck?

Överskrid inte max tryck på 6,85 bar. Betydande övertryck kan skada apparaten och utgöra en säkerhetsrisk. Släpp försiktigt ut luft ur däcket.

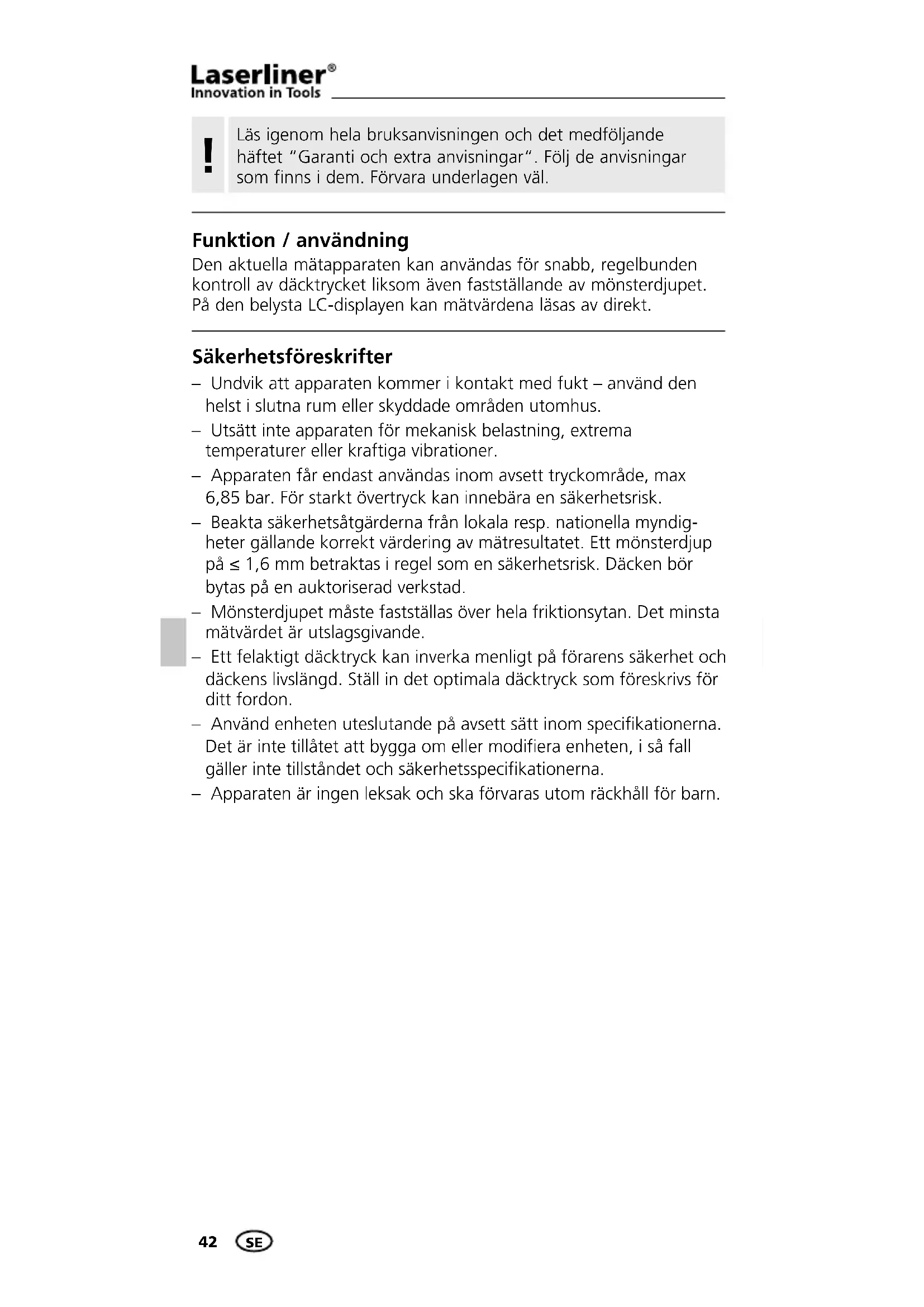

BRUKSANVISNING TireCheck Laserliner

Läsigenom hela bruksanvisingen och det medfoljande haftet "Garanti och extra anvisningar". Följ de anvisningar som finns i dem. Förvara unterlagen val.

Funktion / användning

Den aktuella matapparaten kan anvandas for snabb, regelbunden kontroll av dacktrycket liksom även faststallande av monsterdjupet. Pä den belysta LC-displayen kan matvärdena lasas av direkt.

Sakerhetsföreskrifter

• Undvik att apparatenkommenikontaktmedfukt-anvand den helstislutna rumller skyddade omradenutomhus.
• Utsatt inte apparaten for mekanisk belastning, extrema temperaturer eller kraftiga vibrationener.
• Apparaten fär endast användas inom avsett tryckområde, max 6.85 bar. För starkt övertryck kan innebära en sakerhetsrisk.
• Beakta sakerhetsaatgärderna fran lokala resp. nationella myndigheter gallande korrekt vardering av matresultatet. Ett monsterdjup pa ≤ 1,6 mm betraktas i regel som en sakerhetsrisk. Dacken bor bytas pa en auktoriserad verkstad.
• Monsterdjupet maste faststallas over hela friktionsytan. Det minsta matvardet ar utslagsgivande.
• Ett felaktigt dacktryck kan inverka menligt på forarens sakerhet och dackens livslängd. Ställ in det optimala dacktryck som foreskrivs for ditt fordon.
• Använd,enheten uteslutande pa avsett satt inom specifikationerna. Det ar inte tillatet att bygga om eller modifiera eheten, i sa fall gäller inte tillstandet och sakerhetsspecifikationerna.
• Apparaten ar ingen leksak och sca forvaras utom räckhäll für barn.

1 Ventiladapter: Matning av dacktryck
2 Belyst LC-display
3 PÅ/AV-omkopplare; Växling matenhet psi/bar
4 Monsterdjupmätare
5 Batterifack (baksidan)

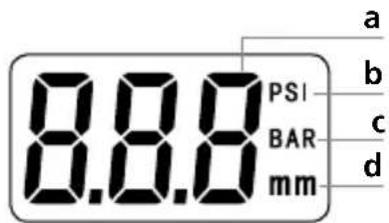

a Mätvärdesindikator
b Matenhet psi
c Matenhet bar
d Matenhet mm

Satt i batterierna

Öppna batterifacet och lagg i batterier enigt installationssymbolerna. Tänk på att vända batteriernas poler Åt rätt hull.

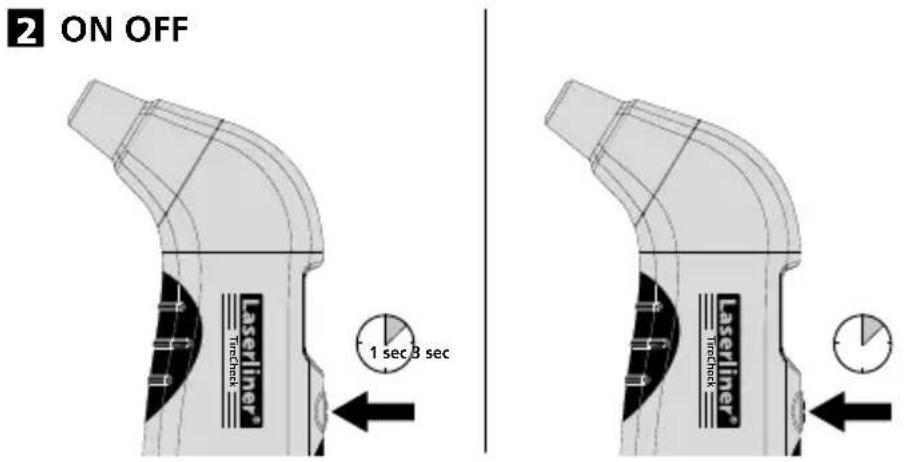

Auto Av-funktion

Mätinstrumentet stängs av automatiskt after 90 sekunders inaktivitet for att spara på batterierna.

3 Matning av dacktryck

1. Slå på matapparaten. LC-displayen lyses upp och visar „0.0“ after två sekunder.
2. Tryck på knapp 3 for att välja matenhet psi eller bar.

Omrakninq avenheterna psi (pounds per square inch) och bar: 1 psi = 0,0689 bar/1 bar = 14,5038 psi

1. Satt på ventiladaptern (1) på ventilen. Måtvardet kan avlås direkt.

! Mätapparaten startar med senast valt matläge.

4 Fastställande av mönsterdjup

1. Slå på matapparaten. LC-displayen lyses upp och visar „0.0" after två sekunder.
2. Flytta monsterdjupsmataren (4) motsvarande monsterdjupet. Mätvardet visas direkt i mm i LC-displayen.

Tekniska data
Däcktrycksmätting
Mätområde	0,21- 6,85 bar maximal (3,0-99,5 psi maximal)
Noggrannhet ± 0,1 bar / ± 1,5 psi
Upplösning 0,03 bar / 0,5 psi
Mönsterdjupsfastställande
Mätområde 0 - 15,8 mm
Noggrannhet ± 0,5 mm
Upplösning 0,1 mm
Automatisk avstängning 90 sekunder
Förvaringstemperatur -10 °C ... 55 °C
Arbetstemperatur 0 ... 50 °C
Relativ luftfuktigkeit	20 % rH ... 80 % rH, inte kondenserande
Strömförsörjning 2 x LR44 knappceller, 1,5 V
Mätt (B x H x D) 35 x 131 x 57 mm
Vikt (inklusive batterier) 74 g

Tekniska andringar forbehalls. 04.14

EU-bestammelser och kassering

Apparaten uppyller alla nödvändiga normer für fri handel av varor inom EU.

Den har Produkten ar en elektrisk apparat och den maste sopsorteras enligt det europeiska direktivet for uttjanta el- och elektronikapparater.

Ytterligare sakerhets- och extra anvisningar på: www.laserliner.com/info

！
