MANUAL DE USUARIO TireCheck Laserliner

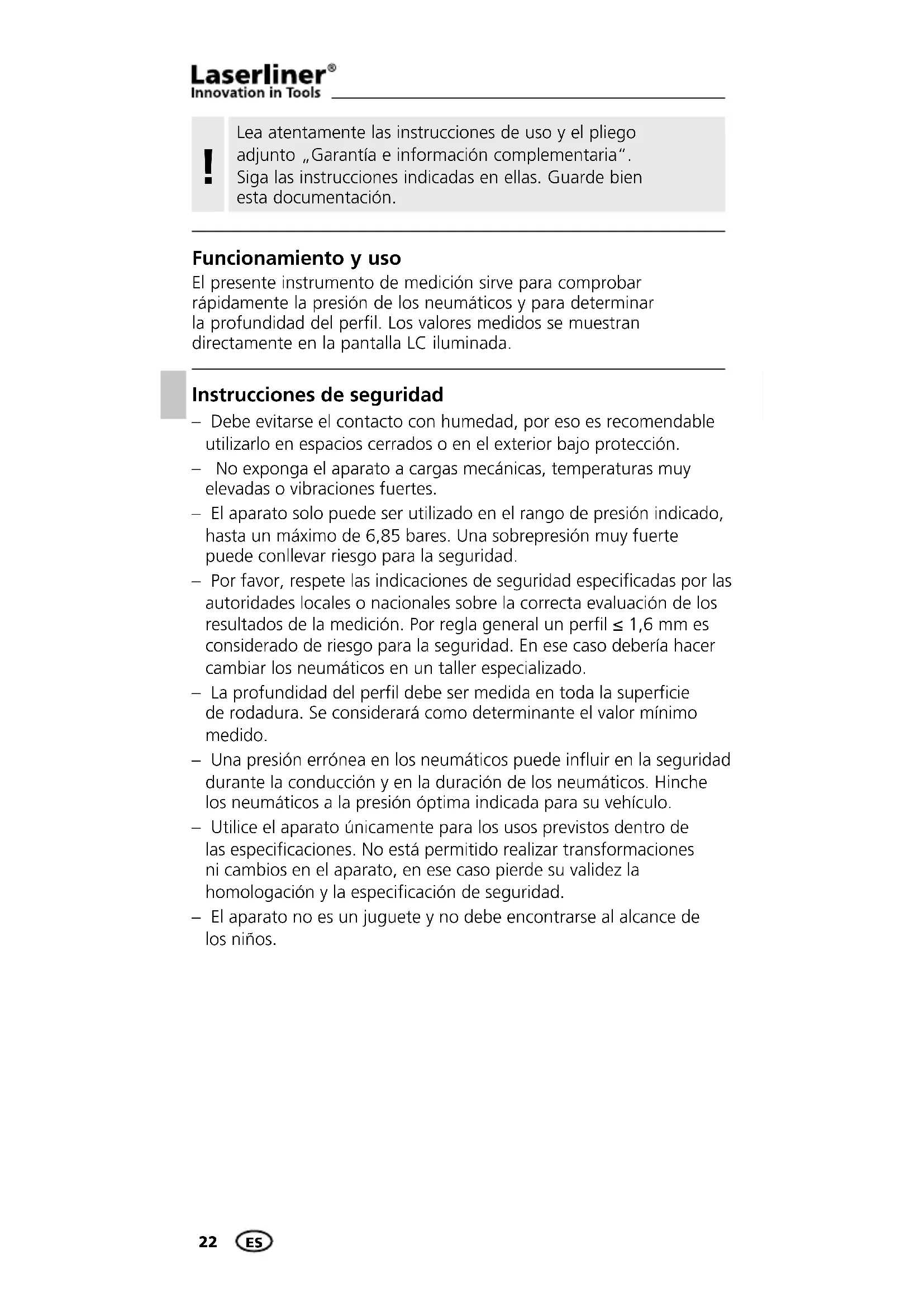

Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria“. Siga las instrucciones indicadas en ellas. Guarde bien esta documentación.

Funcionamiento y uso El presente instrumento de medición sirve para comprobar rápidamente la presión de los neumáticos y para determinar la profundidad del perfil. Los valores medidos se muestran directamente en la pantalla LC iluminada. Instrucciones de seguridad – Debe evitarse el contacto con humedad, por eso es recomendable utilizarlo en espacios cerrados o en el exterior bajo protección. – No exponga el aparato a cargas mecánicas, temperaturas muy elevadas o vibraciones fuertes. – El aparato solo puede ser utilizado en el rango de presión indicado, hasta un máximo de 6,85 bares. Una sobrepresión muy fuerte puede conllevar riesgo para la seguridad. – Por favor, respete las indicaciones de seguridad especificadas por las autoridades locales o nacionales sobre la correcta evaluación de los resultados de la medición. Por regla general un perfil ≤ 1,6 mm es considerado de riesgo para la seguridad. En ese caso debería hacer cambiar los neumáticos en un taller especializado. – La profundidad del perfil debe ser medida en toda la superficie de rodadura. Se considerará como determinante el valor mínimo medido. – Una presión errónea en los neumáticos puede influir en la seguridad durante la conducción y en la duración de los neumáticos. Hinche los neumáticos a la presión óptima indicada para su vehículo. – Utilice el aparato únicamente para los usos previstos dentro de las especificaciones. No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad. – El aparato no es un juguete y no debe encontrarse al alcance de los niños.TireCheck

Boca para la válvula: medición de la presión Pantalla LCD con iluminación Interruptor CON / DES; Cambio de las unidades de medición psi/ bares Medidor de la profundidad del perl Compartimento de pilas (dorso)

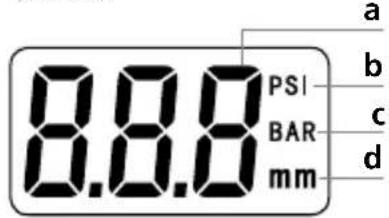

Indicador de mediciones Unidad de medición psi Unidad de medición bares Unidad de medición mm

Poner las pilas Abra la caja para pilas e inserte las pilas según los símbolos de instalación. Coloque las pilas en el polo correcto.24

Medición de la presión Medición de la profundidad del perfil El aparato se inicia con el último modo de medición seleccionado.

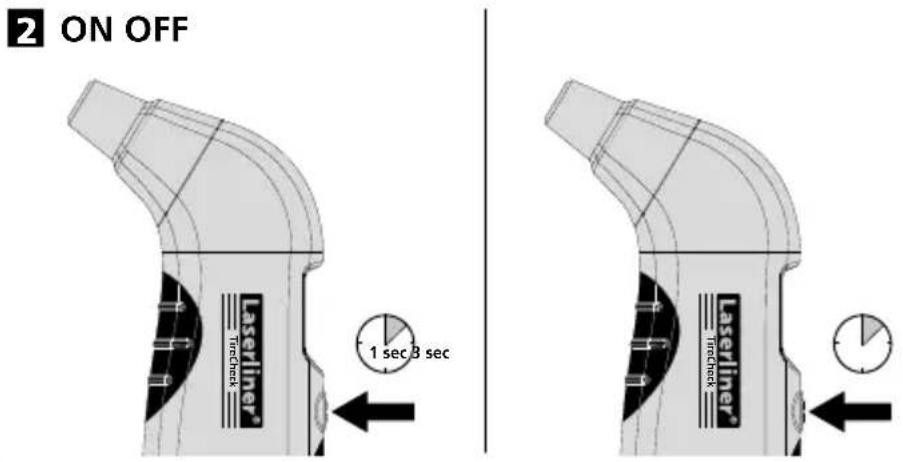

1. Encender el aparato. La pantalla LC se ilumina y al cabo de

2 segundos se muestra „0,0“.

2. Seleccionar las unidades de medición (psi o bares) pulsando

la tecla 3. Conversión de unidades psi (pounds per square inch) y bares: 1 psi = 0,0689 bares/ 1 bar = 14,5038 psi

3. Insertar la boca para la válvula (1) sobre la válvula.

El valor medido puede ser leído directamente.

1. Encender el aparato. La pantalla LC se ilumina y al cabo de

2 segundos se muestra „0,0“.

2. Desplazar el medidor de profundidad (4) según la profundidad del

perfil. El valor medido se muestra directamente en la pantalla LC. El aparato se desconecta automáticamente a los 90 segundos de inactividad para proteger las pilas. Función Auto OffTireCheck

Garantía, cuidado y eliminación El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE. Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados. Más información detallada y de seguridad en: www.laserliner.com/info Datos técnicos Medición de la presión de los neumáticos Rango de medición 0,21 - 6,85 bares máximo (3,0 - 99,5 psi máximo) Precisión ± 0,1 bares / ± 1,5 psi Resolución 0,03 bares / 0,5 psi Determinación de la profundidad del perl Rango de medición 0 - 15,8 mm Precisión ± 0,5 mm Resolución 0,1 mm Apagado automático 90 segundos Temperatura de almacenaje -10 °C … 55 °C Temperatura de trabajo 0 … 50 °C Humedad relativa del aire 20% h.r.… 80% h.r., no condensante Alimentación 2 pilas de botón LR44, 1,5 V Dimensiones (An x Al x F) 35 x 131 x 57 mm Peso (pilas incluida) 74 g Sujeto a modificaciones técnicas. 04.14 ES26
