TireCheck - Digitaalinen painemittari Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Digitaalinen painemittari, jossa on profiilin syvyyden mittaus
Merkki	Laserliner
Malli	TireCheck
Luokka	Digitaalinen painemittari
Mitat (P x K x S)	35 x 131 x 57 mm
Paino (paristot mukaan lukien)	74 g
Virransyöttö	2 paristoa LR44 (1,5 V)
Näyttötyyppi	Taustavalaistu LCD
Mittayksiköt	psi / bar
Paineen mittausalue	0,21–6,85 bar (3,0–99,5 psi)
Paineenmittauksen tarkkuus	± 0,1 bar / ± 1,5 psi
Paineenmittauksen resoluutio	0,03 bar / 0,5 psi
Profiilin syvyyden mittausalue	0–15,8 mm
Syvyysmittauksen tarkkuus	± 0,5 mm
Syvyysmittauksen resoluutio	0,1 mm
Automaattinen sammutus	90 sekunnin käyttämättömyyden jälkeen
Käyttölämpötila	0 °C – 50 °C
Säilytyslämpötila	–10 °C – 55 °C
Suhteellinen kosteus	20 % – 80 % rH, tiivistymätön
Materiaali	Muovi (arvio)
Takuu	EU-standardien mukainen, valmistajan takuu (katso ohjeet)
Puhdistus	Puhdista kuivalla ja pehmeällä liinalla. Älä käytä hankaavia puhdistusaineita.
Kierrätys	Sähkölaite: älä hävitä kotitalousjätteen mukana, noudata WEEE-direktiiviä.
Turvallisuus	Älä ylitä 6,85 bar. Tarkista profiilin syvyys (vähintään 1,6 mm).
Varaosat / Korjattavuus	LR44-paristot helposti vaihdettavissa. Muita varaosia ei saatavilla, laite ei ole käyttäjän korjattavissa.

Usein kysytyt kysymykset - TireCheck Laserliner

Mitä paristoja käytetään Laserliner TireCheckissä?

Laite käyttää 2 paristoa LR44 (1,5 V). Aseta ne noudattaen paristolokerossa ilmoitettua napaisuutta.

Kuinka vaihdan mittayksikön psi:n ja barin välillä?

Paina ON/OFF (3) -painiketta vaihtaaksesi psi:n ja barin välillä. Valittu yksikkö näkyy näytössä.

Mitä tehdä, jos näyttö ei näytä mitään?

Tarkista, että paristot on asennettu oikein ja niissä on riittävästi virtaa. Jos näyttö pysyy sammuneena, vaihda paristot uusiin.

Mikä on paineenmittauksen tarkkuus?

Tarkkuus on ± 0,1 bar (tai ± 1,5 psi). Resoluutio on 0,03 bar (0,5 psi).

Voiko kuorma-auton tai moottoripyörän rengaspaineita mitata?

Kyllä, mittausalueen rajoissa: 0,21–6,85 bar (3,0–99,5 psi). Sopii useimmille kevyille ajoneuvoille, moottoripyörille ja polkupyörille.

Kuinka mitataan renkaan profiilin syvyys?

Siirrä mittauslaite (4) kulutuspintaan. Arvo näkyy mm:nä näytöllä. Mittaa useista kohdista ja käytä alinta arvoa.

Mikä on lakisääteinen minimisyvyys?

Profiilin syvyys ≤ 1,6 mm on turvallisuusriski. Vaihdata rengas ammattiliikkeessä, jos arvo on pienempi.

Laite sammuu itsestään, onko se normaalia?

Kyllä, laitteessa on automaattinen sammutus 90 sekunnin käyttämättömyyden jälkeen paristojen säästämiseksi.

Kuinka puhdistaa painemittari?

Käytä kuivaa ja pehmeää liinaa. Vältä kosketusta veden ja voimakkaiden puhdistusaineiden kanssa.

Mitä tehdä ylipaineen sattuessa?

Älä ylitä maksimipainetta 6,85 bar. Merkittävä ylipaine voi vahingoittaa laitetta ja aiheuttaa turvallisuusriskin. Päästä ilmaa renkaasta varovasti.

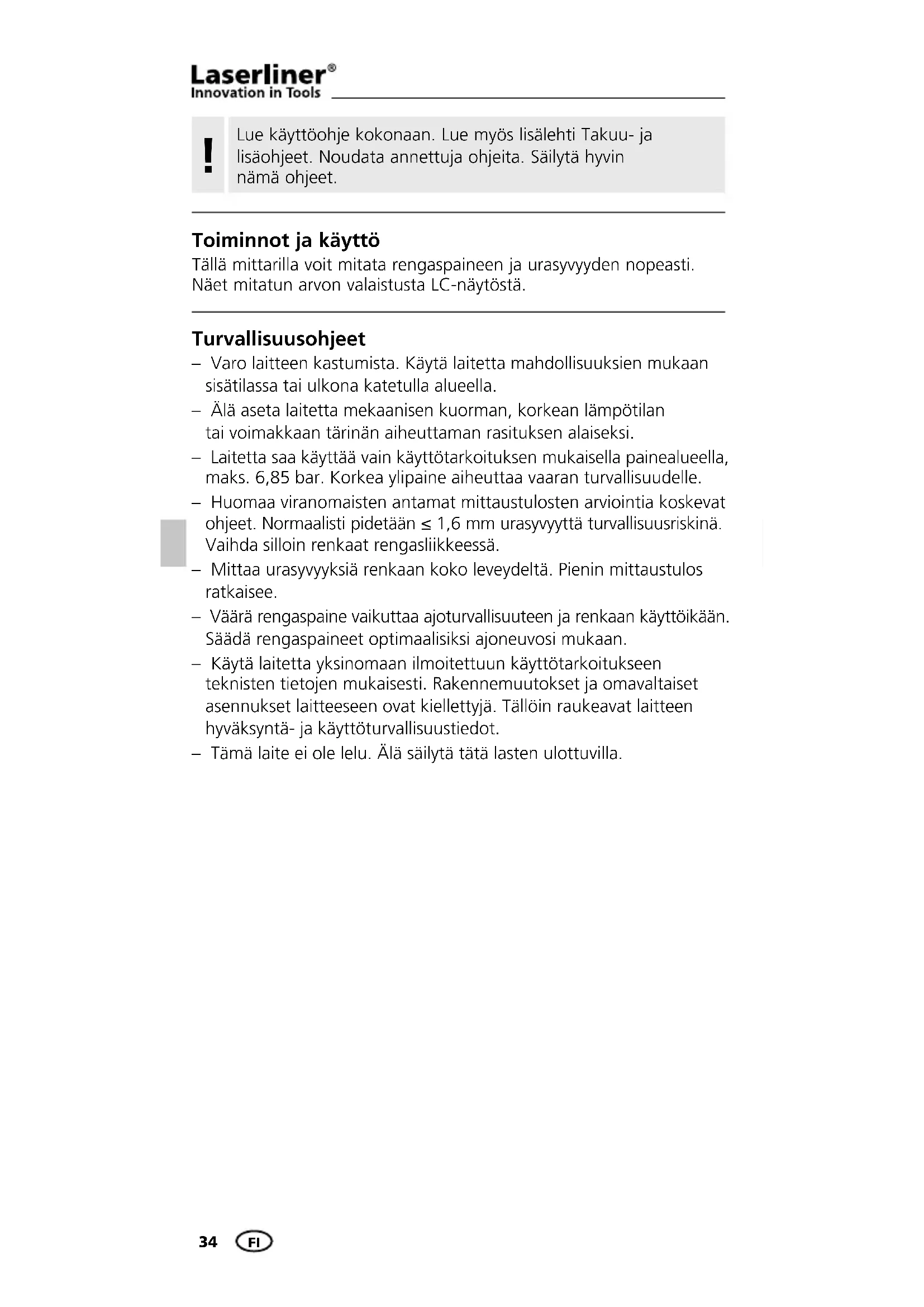

KÄYTTÖOHJE TireCheck Laserliner

Lue käyttoohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita. Säilytä hyvin namä ohjeet.

Toiminnot ja käytto

Tälla mittarilla voit mitata rengaspaineen ja urasyvyyden nopeasti.
Næt mitatun arvon valaistusta LC-näytösta.

Turvallisuusohjeet

• Varo laitteen kastumista. Käytä laitetta mahdollisuuksien mukaan sisätilassa tai ulkona katetulla alueella.

• Äla aseta laitetta mekaanisen kuorman, korkean lampötilan tai voimakkaan tärinä aiheuttaman rasituksen alaiseksi.

• Laitetta saa käyttaa vain käytötarkoituksen mukaisella painealueella, maks. 6,85 bar. Korkea ylipaine aiheuttaa vaaran turvallisuudelle.

• Huomaa viranomaisten antamat mittaustulosten arvointia koskevat ohjeet. Normaalisti pidetaan ≤ 1,6 mm urasyvyytä turvallisuusriskina. Vaihda silloin renkaat rengaslikkeessä.

• Mittaa urasyvyyksiä renkaan koko leveydeltä. Pienin mittaustulos ratkaisee.

• Väärre rengaspaine vaikuttaa ajoturvallisuuteen ja renkaan käyttoikaan. Säädä rengaspaineet optimaalisiki ajoneuvosi mukaan.

• Käytä laitetta yksinomaan ilmoitettuun käytTOTarkoitukseen teknisten tietojen mukaisesti. Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukevat laitteen hyväksyntä- ja käytTOTurvallisuustiedot.

• Tämä laite ei ole lelu. Älä sailyta tata lasten ulottuvilla.

1 Venttiilisuulake: Rengaspaineen mittaus
2 Valaisu LC-naytt
3 PÄÄLLE/POIS-kytkin; Mittausyksikon vaihtaminen psi / bar
4 Urasyvydyen mittari
5 Paristolokero (takasivulla)

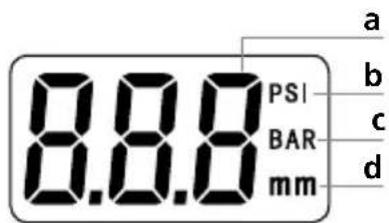

a Mittausarvon nayttö
b Yksikkö psi
c Yksikkö bar
d Yksikkö mm

1 Paristojen asettaminen

Avaa paristolokero ja aseta paristot sisaan ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

Automaattinen virrankatkaisu

Paristojen säastämiseksi mittari kytkeytyy automaattisesti pois pälä, kun sitä ei ole käytetty 90 sekuntiin.

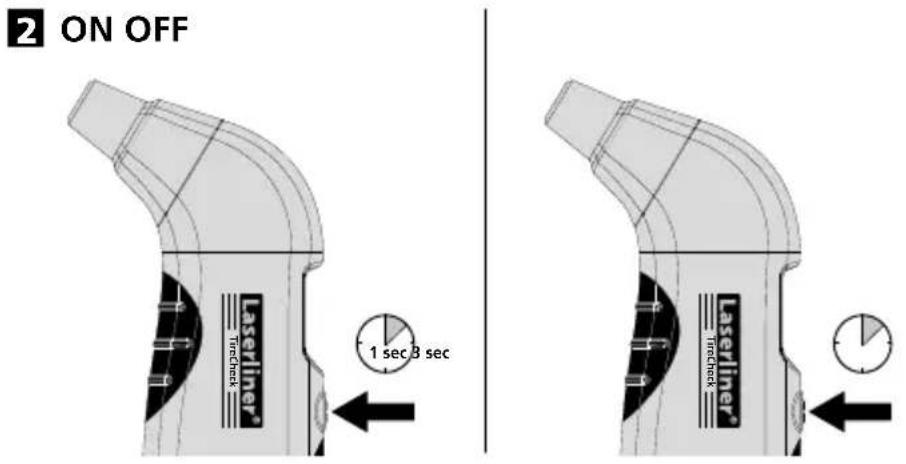

1. Kytke laitteeseen virta. LC-näytto on paällä ja näyttaa 2 s kuluttua arvoa 0.0.
2. Valitse yksikkö psi tai bar painamalla nappäintä 3.

Yksiköiden muuntaminen: psi (pounds per square inch) ja bar: 1 psi = 0,0689 Bar / 1 Bar = 14,5038 psi

1. Työnnä venttiilisuulake (1) venttiilin. Mittausarvon nakee heti.

Laitteessa on viimeksi valittuna ollut mittautila.

4 Urasyvyden mittaaminen

1. Kytke laitteeseen virta. LC-näytto on paällä ja näyttaa 2 s kuluttua arvoa 0.0.
2. Työnnä urasyvyyden mittari (4) uraan. Mittausarvon näkee LC-näytösta heti millimetreina.

Tekniset tiedot

Rengaspaineen mittaaminen
Mittausalue	0,21 - 6,85 bar maks. (3,0 - 99,5 psi maks.)
Tarkkuus ± 0,1 bar / ± 1,5 psi
Päätöslauselma 0,03 bar / 0,5 psi
Urasyvyyden mittaaminen
Mittausalue 0 - 15,8 mm
Tarkkuus ± 0,5 mm
Päätöslauselma 0,1 mm
Automaattinen virrankatkaisu 90 s
Varaston lampa tila -10 °C ... 55 °C
Käytölampa tila 0 ... 50 °C
Suhteellinen ilmankosteus	20 - 80 % rH, ei kondensoituva
Virransyöttö 2 x LR 44 nappiparisto,	1,5 V
Mitat (L x K x S) 35 x 131 x 57 mm
Paino (sis. paristot) 74 g

Tekniset muutokset mahdollisia. 04.14

Takuu, tuotteen hoito ja havittäminen

Laite tayttä kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sahkolaite. Se on kierratettäva tai havitettäva vanhoja sahkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisatietoja, turvallisuus-yms. ohjeita:

www.laserliner.com/info

！
