РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TireCheck Laserliner

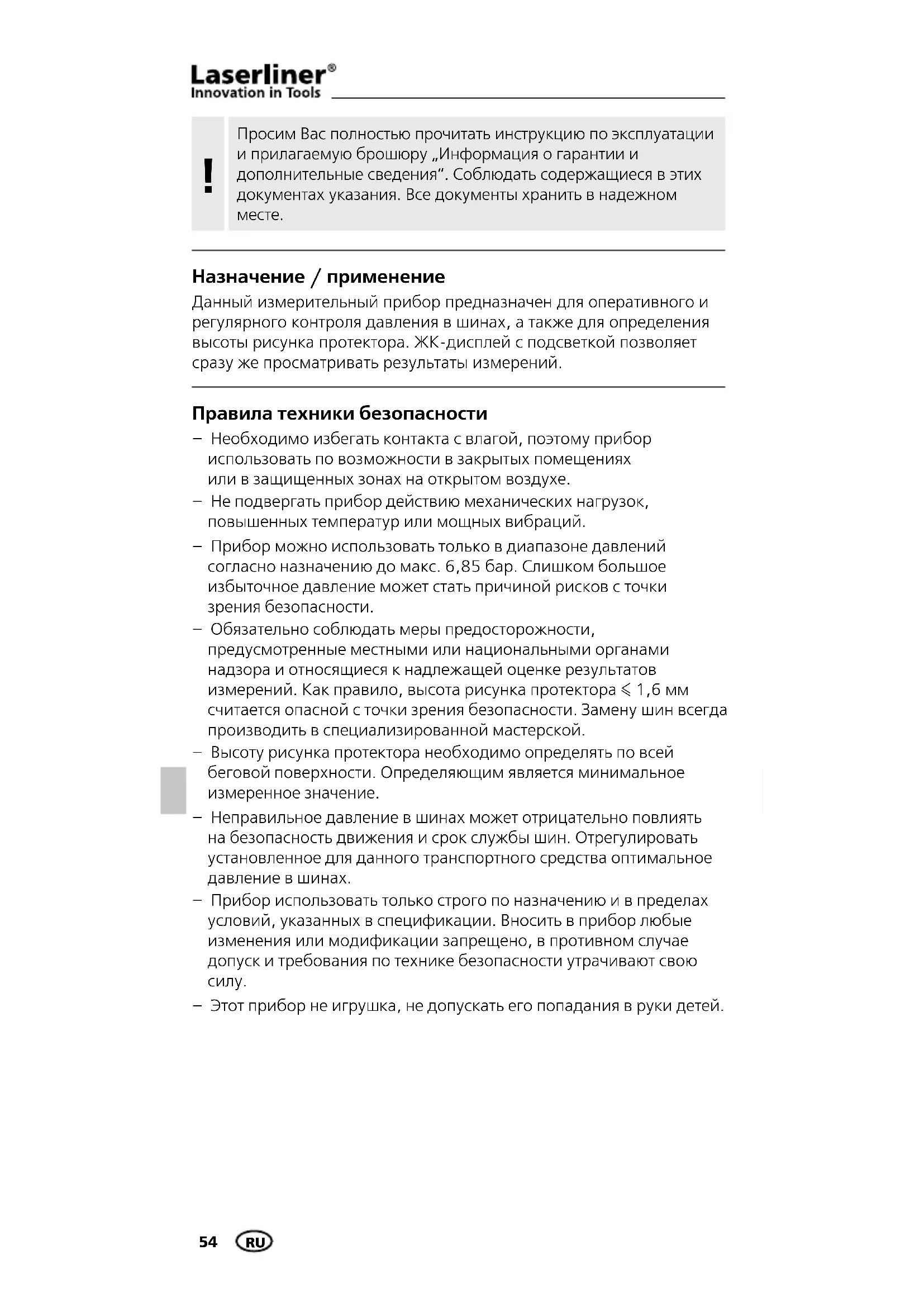

Просим Вас полностью прочитать инструкцию по эксплуатации и прилагаемую брошюру „Информация о гарантии и дополнительные сведения“. Соблюдать содержащиеся в этих документах указания. Все документы хранить в надежном

Назначение / применение Данный измерительный прибор предназначен для оперативного и регулярного контроля давления в шинах, а также для определения высоты рисунка протектора. ЖК-дисплей с подсветкой позволяет сразу же просматривать результаты измерений. Правила техники безопасности – Необходимо избегать контакта с влагой, поэтому прибор использовать по возможности в закрытых помещениях или в защищенных зонах на открытом воздухе. – Не подвергать прибор действию механических нагрузок, повышенных температур или мощных вибраций. – Прибор можно использовать только в диапазоне давлений согласно назначению до макс. 6,85 бар. Слишком большое избыточное давление может стать причиной рисков с точки зрения безопасности. – Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащей оценке результатов измерений. Как правило, высота рисунка протектора ≤ 1,6 мм считается опасной с точки зрения безопасности. Замену шин всегда производить в специализированной мастерской. – Высоту рисунка протектора необходимо определять по всей беговой поверхности. Определяющим является минимальное измеренное значение. – Неправильное давление в шинах может отрицательно повлиять на безопасность движения и срок службы шин. Отрегулировать установленное для данного транспортного средства оптимальное давление в шинах. – Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации. Вносить в прибор любые изменения или модификации запрещено, в противном случае допуск и требования по технике безопасности утрачивают свою

– Этот прибор не игрушка, не допускать его попадания в руки детей.TireCheck

Крепление клапана: Измерение давления в

ЖК дисплей с подсветкой Двухпозиционный выключатель; Переключение единиц измерения фунтов на кв.дюйм / бар Прибор для измерения высоты рисунка протектора Отделение для батарей

Индикатор результатов

Единица измерений фунт на кв. дюйм (psi) Единица измерений бар (Bar) Единица измерений мм (mm)

Установка батарей Откройте отделение для батарей и установите батареи с соблюдением показанной полярности. Не перепутайте полярность.56

Измерение давления в шинах Определение высоты рисунка протектора Прибор запускается из режима, который был выбран в последний раз.

1. Включить прибор. ЖК-дисплей загорается, и на нем через

2 секунды появляется значение „0.0“.

2. Нажатием кнопки 3 выбрать единицу измерения „фунт на кв.

дюйм“ (psi) или „бар“ (Bar). Пересчет единиц измерения psi (фунтов на кв. дюйм) и бар: 1 psi = 0,0689 бар / 1 бар = 14,5038 psi

3. Надеть крепление клапана (1) на клапан. Результаты измерений

можно просматривать сразу.

1. Включить прибор. ЖК-дисплей загорается, и на нем через

2 секунды появляется значение „0.0“.

2. Перемещать прибор для измерения высоты рисунка протектора

(4) по высоте рисунка протектора. Результат измерений в мм сразу же выводится на ЖК-дисллей. В целях экономии заряда батарей измерительный прибор автоматически отключается через 90 секунд простоя. Функция автоматического отключенияTireCheck

Гарантия, уход за изделием, утилизация Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС. Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах. Другие правила техники безопасности и ополнительные инструкции см. по адресу: www.laserliner.com/info Технические характеристики Измерение давления в шинах Диапазон измерения 0,21 - 6,85 бар максимум (3,0 - 99,5 фунтов на кв. дюйм максимум)

± 0,1 бар / ± 1,5 фунтов на кв. дюйм максимум

0,03 бар / 0,5 фунтов на кв. дюйм максимум Определение высоты рисунка протектора Диапазон измерения 0 - 15,8 мм Точность ± 0,5 мм Разрешение 0,1 мм Автоматическое отключение 90 секунд Температура хранения -10 °C … 55 °C Рабочая температура 0 … 50 °C Относит. влажность воздуха Отн. влажн. 20% - 80%, без конденсации Источник питания 2 x LR44 Круглый миниатюрный элемент питания, 1,5 В Размеры (Ш x В x Г) 35 x 131 x 57 мм Вес (с батарейки) 74

Изготовитель сохраняет за собой право на внесение технических изменений. 04.14 RU58
