ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWX0614 PowerPlus

5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων .................................................. 5

5.5 Σέρβις ...................................................................................................................... 6 6 ΕΙΔΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΓΩΝΙΑΚΟΥΣ ΤΡΟΧΟΥΣ ...... 6 7 ΛΕΙΤΟΥΡΓΙΑ ..................................................................................... 7

7.1 Τοποθέτηση της βοηθητικής χειρολαβής (Εικ 1) ................................................... 7

7.2 Συναρμολόγηση του προφυλακτήρα (Εικ 2 & 3) ................................................... 7

7.3 Αντικατάσταση του δίσκου λείανσης (Εικ 4 & 5) ................................................... 7

9.1 Διάταξη φλάντζας όταν χρησιμοποιείται τροχός λείανσης με πεπιεσμένο

• κέντρο ή ίσιος p. 9
• 10 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ p. 9
• 10.1 Καθάρισμα p. 9
• 10.2 Λίπανση p. 9
• 11 ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ p. 9
• 12 ΘΌΡΥΒΟΣ p. 10
• 13 ΤΜΗΜΑ ΣΕΡΒΙΣ p. 10
• 14 ΑΠΟΘΗΚΕΥΣΗ p. 10
• 15 ΕΓΓΥΗΣΗ p. 11
• POWX0614 EL Copyright © 2023 VARO Σ ε λ ί δ α | 2 www.varo.com 16 ΠΕΡΙΒΑΛΛΟΝ p. 11

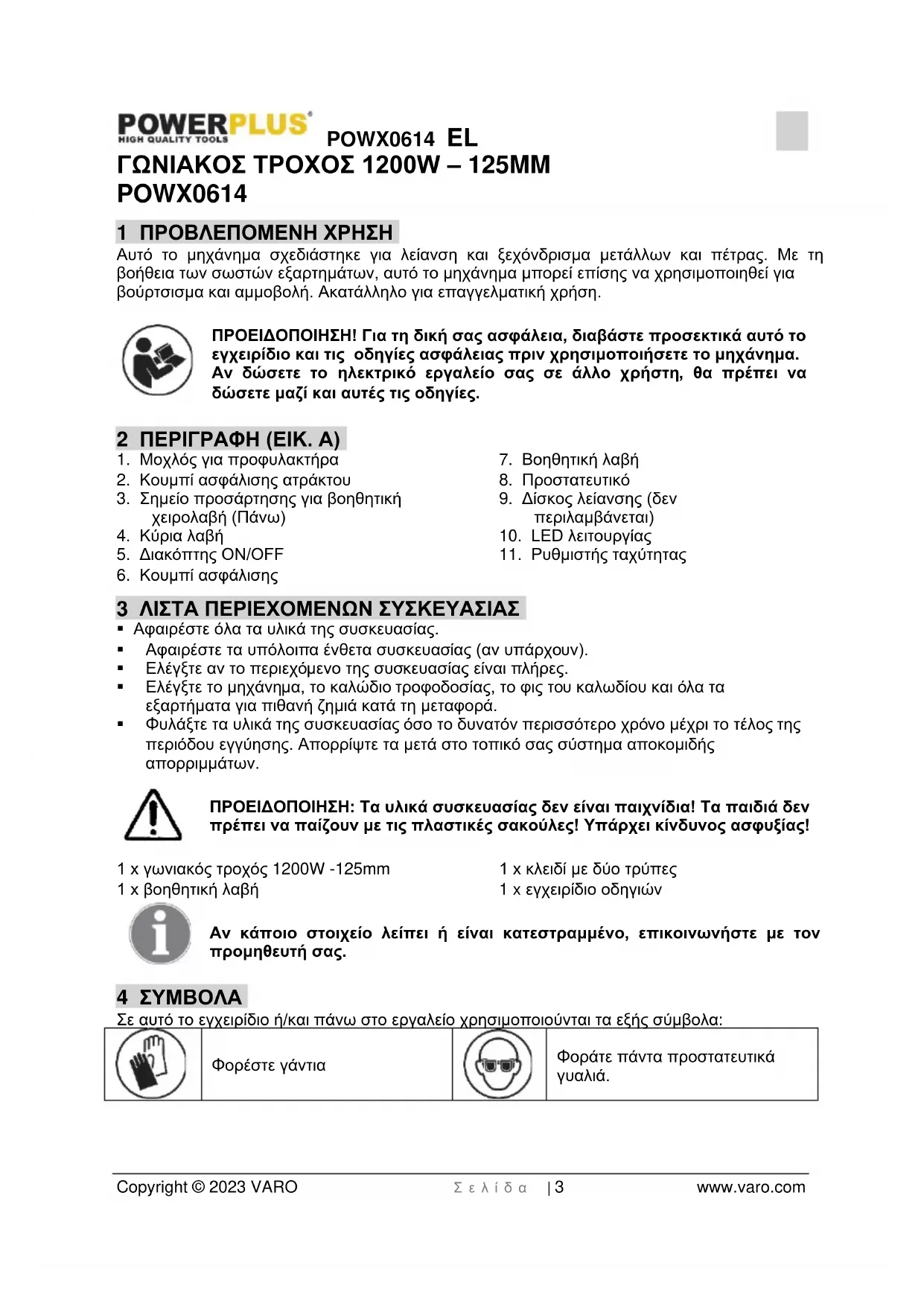

• 17 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ POWX0614 EL Copyright © 2023 VARO Σ ε λ ί δ α | 3 www.varo.com ΓΩΝΙΑΚΟΣ ΤΡΟΧΟΣ 1200W – 125MM POWX0614 1 ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ Αυτό το μηχάνημα σχεδιάστηκε για λείανση και ξεχόνδρισμα μετάλλων και πέτρας. Με τη βοήθεια των σωστών εξαρτημάτων, αυτό το μηχάνημα μπορεί επίσης να χρησιμοποιηθεί για βούρτσισμα και αμμοβολή. Ακατάλληλο για επαγγελματική χρήση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για τη δική σας ασφάλεια, διαβάστε προσεκτικά αυτό το εγχειρίδιο και τις οδηγίες ασφάλειας πριν χρησιμοποιήσετε το μηχάνημα. Αν δώσετε το ηλεκτρικό εργαλείο σας σε άλλο χρήστη, θα πρέπει να δώσετε μαζί και αυτές τις οδηγίες. 2 ΠΕΡΙΓΡΑΦΗ (ΕΙΚ. A) p. 12

1. Μοχλός για προφυλακτήρα

2. Κουμπί ασφάλισης ατράκτου

3. Σημείο προσάρτησης για βοηθητική

9. Δίσκος λείανσης (δεν

11. Ρυθμιστής ταχύτητας

3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ

• Αφαιρέστε όλα τα υλικά της συσκευασίας.

• Αφαιρέστε τα υπόλοιπα ένθετα συσκευασίας (αν υπάρχουν).

• Ελέγξτε αν το περιεχόμενο της συσκευασίας είναι πλήρες.

• Ελέγξτε το μηχάνημα, το καλώδιο τροφοδοσίας, το φις του καλωδίου και όλα τα εξαρτήματα για πιθανή ζημιά κατά τη μεταφορά.

• Φυλάξτε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα μετά στο τοπικό σας σύστημα αποκομιδής απορριμμάτων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Υπάρχει κίνδυνος ασφυξίας! 1 x γωνιακός τροχός 1200W -125mm 1 x βοηθητική λαβή 1 x κλειδί με δύο τρύπες 1 x εγχειρίδιο oδηγιών Αν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, επικοινωνήστε με τον προμηθευτή σας. 4 ΣΥΜΒΟΛΑ Σε αυτό το εγχειρίδιο ή/και πάνω στο εργαλείο χρησιμοποιούνται τα εξής σύμβολα:

Φοράτε πάντα προστατευτικά γυαλιά.POWX0614 EL Copyright © 2023 VARO Σ ε λ ί δ α | 4 www.varo.com

Δηλώνει κίνδυνο τραυματισμού ή βλάβης στο εργαλείο.

Διαβάστε το εγχειρίδιο πριν από

Σύμφωνα με τις βασικές απαιτήσεις των Ευρωπαϊκών

Κλάση II - Το μηχάνημα διαθέτει διπλή μόνωση. Δεν χρειάζεται επομένως καλώδιο γείωσης. 5 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ

Διαβάστε όλες τις προειδοποιήσεις και οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να αποτελέσει αιτία ηλεκτροπληξίας, πυρκαγιάς ή/και σοβαρών τραυματισμών. Φυλάξτε τις προειδοποιήσεις και οδηγίες ασφάλειας για μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο ή με μπαταρία (χωρίς καλώδιο, επαναφορτιζόμενα).

• Διατηρείτε τον χώρο εργασίας σας καθαρό και να είναι πάντα καλά φωτισμένος. Η ακαταστασία και ο ελλιπής φωτισμός στον χώρο εργασίας δημιουργούν συνθήκες για

• Μην εργάζεστε με ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. όπου υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορούν να δημιουργήσουν ανάφλεξη της σκόνης ή των ατμών.

• Κατά τη διάρκεια της χρήσης του ηλεκτρικού εργαλείου, φροντίστε ώστε να μην πλησιάζουν κοντά παιδιά και άλλα άτομα. Σε περίπτωση που αποσπαστεί η προσοχή σας, ενδέχεται να χάσετε τον έλεγχο του εργαλείου.

5.2 Ηλεκτρική ασφάλεια

Ελέγχετε πάντα αν η ισχύς τροφοδοσίας αντιστοιχεί στην τάση που αναγράφεται στην πλακέτα χαρακτηριστικών.

• Το φις του καλωδίου των ηλεκτρικών εργαλείων πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Μην κάνετε κανενός είδους τροποποίηση στο φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.

• Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος θανατηφόρας ηλεκτροπληξίας.

• Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.

• Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Έχετε το καλώδιο μακριά από εστίες θερμότητας, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τα χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.

• Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε εξωτερικούς χώρους, χρησιμοποιείτε καλώδιο προέκτασης κατάλληλο για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου προέκτασης κατάλληλου για χρήση σε εξωτερικούς χώρους μειώνει τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.POWX0614 EL Copyright © 2023 VARO Σ ε λ ί δ α | 5 www.varo.com

• Αν είναι απαραίτητο να χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο σε μέρος όπου υπάρχει υγρασία, η τροφοδοσία του θα πρέπει να γίνει από ρεύμα που προστατεύεται από σύστημα παραμένοντος ρεύματος (RCD). Η χρήση ενός συστήματος RCD μειώνει τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.

5.3 Ατομική ασφάλεια

• Να είστε προσεκτικοί. Να προσέχετε αυτό που κάνετε και να χρησιμοποιείτε κοινή λογική στην εργασία σας με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο αν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μία στιγμή απροσεξίας, κατά τη διάρκεια χρήσης του εργαλείου, μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

• Χρησιμοποιείτε εξοπλισμό ασφάλειας. Φοράτε πάντα προστατευτικά γυαλιά. Η χρήση εξοπλισμός ασφάλειας, όπως μάσκα σκόνης, αντιολισθητικά παπούτσια, κράνος ή ωτασπίδες όποτε χρειάζεται, ελαττώνει τον κίνδυνο τραυματισμού.

• Αποφεύγετε την τυχαία εκκίνηση του μηχανήματος. Βεβαιώνεστε ότι ο διακόπτης βρίσκεται στη θέση OFF (κλειστός) πριν συνδέσετε το φις στην πρίζα. Αν κατά τη μεταφορά του μηχανήματος έχετε το δάχτυλό σας πάνω στον διακόπτη ή συνδέσετε το μηχάνημα στην πρίζα όταν ο διακόπτης είναι στη θέση ON (ανοικτός), αυξάνετε τις πιθανότητες ατυχήματος.

• Πριν θέσετε σε λειτουργία το μηχάνημα, αφαιρείτε τα ρυθμιστικά εργαλεία και τα μηχανικά κλειδιά. Ένα εργαλείο ή μηχανικό κλειδί που έχει μείνει πάνω σε ένα περιστρεφόμενο εξάρτημα του μηχανήματος, μπορεί να οδηγήσει σε τραυματισμό.

• Μην προεκτείνεστε. Πατάτε σταθερά κάτω και διατηρείτε πάντα την ισορροπία σας. Έτσι θα μπορείτε να ελέγχετε καλύτερα το εργαλείο σε περίπτωση μη αναμενόμενης κατάστασης.

• Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν στο εργαλείο. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν στα κινούμενα εξαρτήματα.

• Αν υπάρχουν συσκευές εξαγωγής σκόνης για σύνδεση στο μηχάνημα, φροντίστε να τις συνδέσετε και να τις χρησιμοποιήσετε σωστά. Η χρήση τέτοιων συσκευών μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.

5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων

• Μην περιμένετε από το εργαλείο να κάνει περισσότερα από όσα μπορεί. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο για την εργασία σας. Ένα ηλεκτρικό εργαλείο θα κάνει καλύτερα και ασφαλέστερα τη δουλειά του αν χρησιμοποιείται για τον σκοπό για τον οποίο προορίζεται.

• Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόπτης είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείο με χαλασμένο διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

• Πριν κάνετε ρυθμίσεις, αλλάξετε εξαρτήματα ή αποθηκεύσετε το εργαλείο, αποσυνδέετε το φις από την πρίζα. Αυτά τα προληπτικά μέτρα μειώνουν το ενδεχόμενο της τυχαίας εκκίνησης του εργαλείου.

• Φυλάσσετε τα ηλεκτρικά εργαλεία, όταν δεν τα χρησιμοποιείτε, σε χώρους όπου δεν πλησιάζουν παιδιά και μην επιτρέπετε τη χρήση του εργαλείου από άτομα που δεν είναι εξοικειωμένα με αυτό ή δεν έχουν διαβάσει τις οδηγίες χρήσης. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άτομα που δεν έχουν σχετική εμπειρία.

• Συντήρηση. Ελέγχετε αν τα κινούμενα εξαρτήματα είναι σωστά ευθυγραμμισμένα και δεν είναι μπλοκαρισμένα, αν υπάρχουν εξαρτήματα σπασμένα ή ζημιές, και οτιδήποτε άλλο μπορεί να επηρεάσει τη λειτουργία του εργαλείου. Αν το εργαλείο πάθει ζημιά, θα πρέπει να επισκευαστεί. Πολλά ατυχήματα συμβαίνουν λόγω της κακής συντήρησης των ηλεκτρικών εργαλείων.

• Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Αν τα εργαλεία κοπής συντηρούνται σωστά και έχουν αιχμηρές λεπίδες, υπάρχουν λιγότερες πιθανότητες να μπλοκάρουν και ο χειρισμός τους είναι ευκολότερος.POWX0614 EL Copyright © 2023 VARO Σ ε λ ί δ α | 6 www.varo.com

• Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα τα κοπτικά εργαλεία κλπ. σύμφωνα με αυτές τις οδηγίες και σύμφωνα με τον τρόπο χρήσης για τον οποίο είναι σχεδιασμένο αυτό το είδος εργαλείου, λαμβάνοντας επίσης υπόψη τις συνθήκες εργασίας και την εργασία που θέλετε να κάνετε. Η χρήση των ηλεκτρικών εργαλείων για άλλο σκοπό ή με άλλο τρόπο, εκτός από αυτούς για τους οποίους είναι σχεδιασμένο , μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

• Το σέρβις του ηλεκτρικού εργαλείου σας πρέπει μόνο από εξειδικευμένο τεχνικό προσωπικό και να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται ότι θα λειτουργεί σύμφωνα με τα απαιτούμενα πρότυπα ασφαλείας. 6 ΕΙΔΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΓΩΝΙΑΚΟΥΣ ΤΡΟΧΟΥΣ

• Ελέγξτε αν η μέγιστη ταχύτητα που επισημαίνεται πάνω στο δίσκο λείανσης, αντιστοιχεί στη μέγιστη ταχύτητα του μηχανήματος. Η ταχύτητα του μηχανήματος δεν πρέπει να ξεπερνά την τιμή που αναγράφεται πάνω στο δίσκο.

• Βεβαιωθείτε ότι οι διαστάσεις του δίσκου λείανσης αντιστοιχούν στις προδιαγραφές του μηχανήματος.

• Φροντίστε να τοποθετήσετε σωστά και να σφίξετε καλά το δίσκο λείανσης. Μη χρησιμοποιήσετε δακτυλίους μειωτήρες ή αντάπτορες για να προσαρμόσετε σωστά το

• Να μεταχειρίζεστε και να αποθηκεύετε τους δίσκους λείανσης σύμφωνα με τις οδηγίες του κατασκευαστή.

• Μη χρησιμοποιείτε το μηχάνημα για τη λείανση τεμαχίων εργασίας με μέγιστο πάχος που ξεπερνά το μέγιστο βάθος λείανσης του δίσκου λείανσης.

• Μη χρησιμοποιείτε τους δίσκους λείανσης για αφαίρεση γρεζιών.

• Όταν πρέπει να τοποθετήσετε το δίσκο λείανσης στο σπείρωμα της ατράκτου, βεβαιωθείτε ότι το σπείρωμα της ατράκτου έχει αρκετές βόλτες. Βεβαιωθείτε ότι η άτρακτος είναι καλά προστατευμένη και δεν έρχεται σε επαφή με την επιφάνεια λείανσης

• Πριν χρησιμοποιήσετε το μηχάνημα, επιθεωρήστε το δίσκο λείανσης για να δείτε αν έχει πάθει κάποια ζημιά. Μη χρησιμοποιείτε δίσκους που είναι ραγισμένοι ή κομμένοι ή έχουν πάθει οποιαδήποτε άλλη ζημιά.

• Πριν χρησιμοποιήστε το μηχάνημα, αφήστε το να λειτουργήσει χωρίς φορτίο για 30 δευτερόλεπτα. Αν παρουσιαστούν αφύσικοι κραδασμοί ή οποιοδήποτε άλλο ελάττωμα, σβήστε αμέσως το μηχάνημα. Ελέγξτε προσεκτικά το μηχάνημα και το δίσκο λείανσης, πριν ανάψετε πάλι το μηχάνημα.

• Φροντίστε οι σπινθήρες να μη βάζουν ανθρώπους σε κίνδυνο, ούτε να έρχονται σε επαφή με εύφλεκτα υλικά.

• Φροντίστε το τεμάχιο εργασίας να στηρίζεται ή να είναι σφιγμένο καλά. Έχετε τα χέρια σας πάντα μακριά από την επιφάνεια που είναι να κοπεί.

• Να φοράτε πάντα προστατευτικά γυαλιά και ωτοασπίδες. Αν το επιθυμείτε ή είναι υποχρεωτικό, να φοράτε επίσης και άλλο είδος προστασίας, όπως για παράδειγμα ποδιά

• Βεβαιωθείτε ότι οι τοποθετημένοι τροχοί και τα σημεία έχουν προσαρμοστεί σύμφωνα με τις οδηγίες του κατασκευαστή.

• Βεβαιωθείτε χρησιμοποιούνται στυπόχαρτα όταν παρέχονται μαζί με το συνδεδεμένο λειαντικό προϊόν και όταν απαιτούνται.

• Αν μαζί με το εργαλείο παρέχεται προφυλακτήρας, μη χρησιμοποιείτε ποτέ το εργαλείο χωρίς προφυλακτήρα.

• Για εργαλεία στα οποία πρόκειται να προσαρμοστεί τροχός που φέρει κοχλιοτομημένη οπή, βεβαιωθείτε ότι το σπείρωμα στον τροχό έχει αρκετό μήκος για να δεχτεί το μήκος της ατράκτου.POWX0614 EL Copyright © 2023 VARO Σ ε λ ί δ α | 7 www.varo.com

• Φροντίστε οι οπές αερισμού να είναι πάντα ελεύθερες όταν εργάζεστε σε συνθήκες σκόνης. Αν χρειαστεί να απομακρύνετε τη σκόνη, αποσυνδέστε πρώτα το εργαλείο από την παροχή του δικτύου (χρησιμοποιήστε μη μεταλλικά αντικείμενα) και αποφύγετε να προκαλέσετε ζημιά στα εσωτερικά μέρη.

• Λόγω κακών συνθηκών του ηλεκτρικού δικτύου, μπορεί να παρουσιαστούν σύντομες πτώσεις τάσης όταν γίνεται εκκίνηση του μηχανήματος. Αυτό μπορεί να επηρεάσει άλλα ηλεκτρικά αντικείμενα (π χ. αναβόσβημα λάμπας). Αν η σύνθετη αντίσταση του δικτύου είναι Zmax <0,348 Ohm, δεν αναμένονται τέτοιες διαταραχές (σε περίπτωση ανάγκης, μπορείτε να αποταθείτε στον αντιπρόσωπο για πρόσθετες πληροφορίες). 7 ΛΕΙΤΟΥΡΓΙΑ

7.1 Τοποθέτηση της βοηθητικής χειρολαβής (Εικ 1)

Βεβαιωθείτε ότι το φις δεν είναι στην πρίζα όταν τοποθετείτε ή αφαιρείτε τη βοηθητική χειρολαβή. Η βοηθητική χειρολαβή (7) μπορεί να συνδεθεί στον γωνιακό τροχό σε τρεις διαφορετικές θέσεις: αριστερά, στην κορυφή και δεξιά.

7.2 Συναρμολόγηση του προφυλακτήρα (Εικ 2 & 3)

Hexagon wrench = Εξαγωνικό κλειδί Hexagon nut = Εξαγωνικό παξιμάδι

1. Ξεσφίξτε τον σφιγκτήρα του προφυλακτήρα (8), τραβώντας τον μοχλό ασφάλισης του

προφυλακτήρα (1) προς τα έξω.

2. Γυρίστε τον προφυλακτήρα έτσι ώστε το ακάλυπτο τμήμα του δίσκου να είναι όσο το

δυνατόν πιο μακριά από το χέρι σας πάνω στην κύρια χειρολαβή (4).

3. Στερεώστε τον προφυλακτήρα σπρώχνοντας τον μοχλό ασφάλισης προς τα μέσα (ο

προφυλακτήρας δεν θα μπορεί πλέον να μετακινηθεί). ΣΗΜΕΙΩΣΗ: Αν ο προφυλακτήρας δεν μπορεί να στερεωθεί καλά με τον μοχλό ασφάλισης (1), χρησιμοποιήστε ένα εξαγωνικό κλειδί για να σφίξετε το εξαγωνικό παξιμάδι.

7.3 Αντικατάσταση του δίσκου λείανσης (Εικ 4 & 5)

Προσέχετε – Ένας δίσκος που έχει χρησιμοποιηθεί λίγο πριν, μπορεί να είναι πολύ καυτός! Outer flange = Εξωτερική φλάντζα Backing flange = Ενισχυτική φλάντζα Output spindle = Άτρακτος εξόδου

• Βγάλτε το φις από την πρίζα.

• Πιέστε και κρατήστε πιεσμένο κουμπί ασφάλισης της ατράκτου (2) για να ασφαλίσετε την

• Γυρίστε τον άξονας μέχρι να ασφαλιστεί.

• Αφαιρέστε την εξωτερική φλάντζα (a) και την ενισχυτική φλάντζα (b) χρησιμοποιώντας το μηχανικό κλειδί με τις δύο τρύπες που παρέχεται.

• Τοποθετήστε τον δίσκο που θέλετε (9) πάνω στην άτρακτο και επανατοποθετήστε την εξωτερική φλάντζα και την ενισχυτική φλάντζα. Απελευθερώστε το κουμπί ασφάλισης της ατράκτου.POWX0614 EL Copyright © 2023 VARO Σ ε λ ί δ α | 8 www.varo.com Σημαντικό! Πιέζετε την ασφάλεια της ατράκτου μόνο όταν το μοτέρ και η άτρακτος λείανσης έχουν σταματήσει τελείως! Πρέπει να συνεχίζετε να πιέζετε την ασφάλεια της ατράκτου όσο διαρκεί η αλλαγή του τροχού! Για τροχούς λείανσης πάχους έως 3 χλστ., βιδώστε το παξιμάδι της φλάντζας με την επίπεδη πλευρά στραμμένη προς τον τροχό λείανσης.

7.4 Ξεκίνημα και σταμάτημα (Εικ 6)

Πριν εργαστείτε με τον γωνιακό τροχό, ελέγξτε αν η τάση που φαίνεται στην πλακέτα χαρακτηριστικών του μηχανήματος είναι η ίδια με την τάση του ρεύματος που θα χρησιμοποιήσετε. Πριν χρησιμοποιήσετε τον διακόπτη-σκανδάλη ON/OFF, ελέγξτε αν ο δίσκος λείανσης είναι καλά στερεωμένος και λειτουργεί ομαλά, και η εξωτερική φλάντζα είναι καλά σφιγμένη. Για να ανάψετε τον γωνιακό τροχό, πιέστε το κουμπί ασφάλισης (6) προς τα κάτω και μετά πιέστε τον διακόπτη-σκανδάλη λειτουργίας (5). Όταν απαλευθερώσετε τον διακόπτη-σκανδάλη, το εργαλείο σβήνει. Μην αφήσετε κάτω τον τροχό πριν σταματήσει τελείως να κινείται. Ο δίσκος συνεχίζει να περιστρέφεται μετά από τη διακοπή λειτουργίας του

8 ΤΡΟΠΟΙ ΛΕΙΤΟΥΡΓΙΑΣ

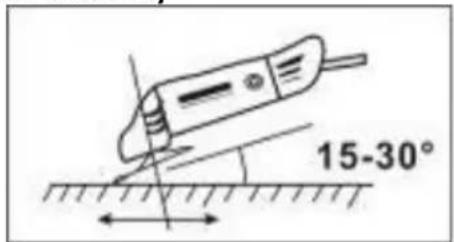

Κρατήστε τη χειρολαβή (4) και τη βοηθητική χειρολαβή (7) γερά και ξεκινήστε το μηχάνημα. Αποφεύγετε να εμποδίζετε τις σχισμές εξαερισμού με το χέρι σας, γιατί αυτό μπορεί να προκαλέσει υπερθέρμανση του τροχού. Περιμένετε να φτάσει ο δίσκος στην πλήρη ταχύτητα. Τοποθετήστε τον τροχό στο υλικό εργασίας. Το καλύτερο αποτέλεσμα επιτυγχάνεται όταν ο τροχός είναι σε γωνία 15-30° με το υλικό εργασίας. Μετακινήστε τον τροχό απαλά κατά μήκος του υλικού εργασίας. Αφήστε τον τροχό να εργαστεί μόνος του. Σπάνια χρειάζεται να πιέσετε τον δίσκο δυνατά ενάντια την επιφάνεια που επεξεργάζεστε. Στη διάρκεια της χρήσης μπορεί να προκληθούν σπινθήρες στον χώρο του μοτέρ. Αυτό είναι φυσιολογικό και δεν σημαίνει ότι ο τροχός είναι ελαττωματικός. Διακόψτε τη λειτουργία του τροχού μετά από τη χρήση.POWX0614 EL Copyright © 2023 VARO Σ ε λ ί δ α | 9 www.varo.com 9 ΔΙΑΤΑΞΗ ΦΛΑΝΤΖΑΣ ΟΤΑΝ ΧΡΗΣΙΜΟΠΟΙΟΥΝΤΑΙ ΤΡΟΧΟΙ

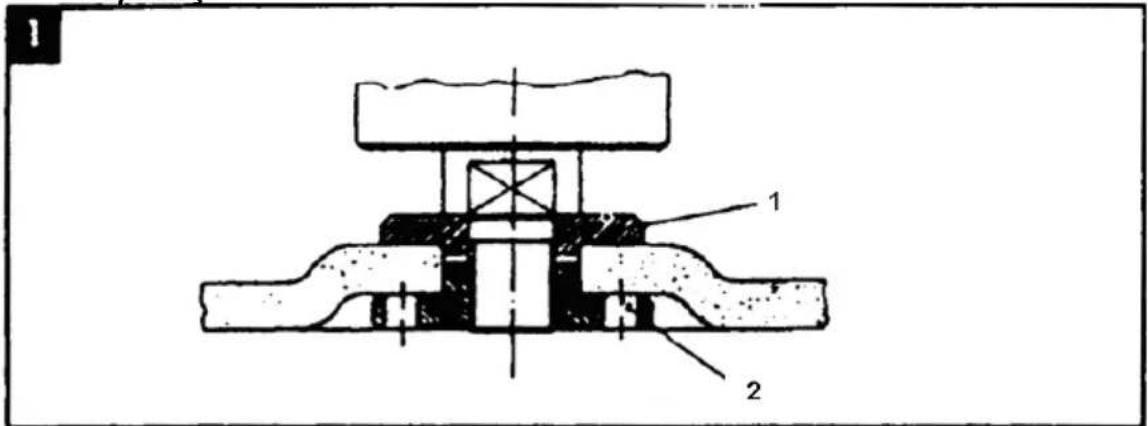

9.1 Διάταξη φλάντζας όταν χρησιμοποιείται τροχός λείανσης με πεπιεσμένο κέντρο

1. Φλάντζα σύσφιγξης

2. Παξιμάδι με φλάντζα

10 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Προσοχή! Πριν εκτελέσετε οποιαδήποτε εργασία πάνω στο εργαλείο, βγάλτε το από την πρίζα.

• Διατηρείτε καθαρές τις οπές εξαερισμού του εργαλείου για να μην υπερθερμανθεί το

• Να καθαρίζετε τακτικά το μηχάνημα με ένα μαλακό πανί, κατά προτίμηση μετά από κάθε

• Να διατηρείτε ελεύθερες τις σχισμές εξαερισμού από σκόνη και βρωμιές.

• Εάν οι βρωμιές δεν βγουν χρησιμοποιήσετε μαλακό ύφασμα νοτισμένο με σαπουνάδα. Μη χρησιμοποιείτε ποτέ διαλυτικά όπως πετρέλαιο, αλκοόλ, αμμωνία, κτλ. Αυτά τα διαλυτικά μπορεί να κάνουν ζημιά στα πλαστικά μέρη.

Το μηχάνημα δεν χρειάζεται πρόσθετη λίπανση. 11 ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ Τάση / συχνότητα 220-240 V / 50 Hz Κατανάλωση ισχύος: 1200 W

6000-12000 min-1 Μέγ. διάμετρος δίσκου: Ø 125 χλστ. Σπείρωμα άξονα:

Copyright © 2023 VARO Σ ε λ ί δ α | 10 www.varo.com 12 ΘΌΡΥΒΟΣ Τιμές εκπομπής θορύβου μετρημένες σύμφωνα με το σχετικό πρότυπο. (K=3) Στάθμη ηχητικής πίεσης LpA 87 dB(A) Στάθμη ηχητικής ισχύος LwA 98 dB(A) ΠΡΟΣΟΧΗ! Φοράτε ωτοασπίδες όταν η ηχητική πίεση είναι πάνω από 85 dB(A). aw (Κραδασμοί): 6,2 m/s² K = 1,5 m/s² 13 ΤΜΗΜΑ ΣΕΡΒΙΣ

• Τυχόν ελαττωματικοί διακόπτες θα πρέπει να αντικαθίστανται από το τμήμα εξυπηρέτησης πελατών της εταιρείας μας.

• Εάν το καλώδιο σύνδεσης (ή το φις) έχει υποστεί ζημιά, θα πρέπει να αντικατασταθεί με κατάλληλο καλώδιο, το οποίο διατίθεται από το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Η αντικατάσταση του καλωδίου σύνδεσης θα πρέπει να πραγματοποιείται μόνο από το τμήμα εξυπηρέτησης πελατών της εταιρείας μας (δείτε τελευταία σελίδα) ή από εξειδικευμένο ηλεκτρολόγο. 14 ΑΠΟΘΗΚΕΥΣΗ

• Καθαρίστε καλά το εργαλείο και τα εξαρτήματά του.

• Αποθηκεύστε το μακριά από τα παιδιά, σε μια σταθερή και ασφαλή θέση, σε ψυχρό και στεγνό χώρο, και αποφύγετε τις υπερβολικά υψηλές και υπερβολικά χαμηλές θερμοκρασίες.

• Προστατεύετε το από απευθείας έκθεση στο φως του ήλιου. Διατηρήστε το στο σκοτάδι, εάν είναι δυνατόν.

• Μην το κρατάτε σε πλαστικές τσάντες και αποφύγετε τη συσσώρευση υγρασίας.POWX0614 EL Copyright © 2023 VARO Σ ε λ ί δ α | 11 www.varo.com 15 ΕΓΓΥΗΣΗ

• Αυτό το προϊόν έχει εγγύηση για περίοδο 36 μηνών που ισχύει από την ημερομηνία αγοράς του πρώτου χρήστη.

• Αυτή η εγγύηση καλύπτει όλα τα ελαττωματικά υλικά η ελαττώματα κατασκευής. Δεν συμπεριλαμβάνει μπαταρίες, φορτιστές, ελαττωματικά εξαρτήματα που υπόκεινται σε φυσιολογική φθορά, όπως ρουλεμάν, καρβουνάκια, καλώδια και φις, ή αξεσουάρ όπως τρυπάνια, μύτες τρυπανιών, πριονόλαμες, κλπ., ζημιές ή ελαττώματα που προκύπτουν από κακή χρήση, ατυχήματα ή τροποποιήσεις, ούτε έξοδα μεταφοράς.

• Ζημιές ή/και ελαττώματα που προκύπτουν από κακή χρήση, επίσης δεν εμπίπτουν στους όρους αυτής της εγγύησης.

• Επίσης αποποιούμεθα κάθε ευθύνη για οποιονδήποτε σωματικό τραυματισμό προκληθεί από κακή χρήση του εργαλείου.

• Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών για εργαλεία Powerplus.

• Για περισσότερες πληροφορίες, μπορείτε πάντα να καλέσετε τον αριθμό 00 32 3 292 92

• Οποιαδήποτε μεταφορικά έξοδα θα επιβαρύνουν πάντα τον πελάτη, εκτός αν έχει συμφωνηθεί διαφορετικά γραπτώς.

• Εντούτοις, δεν μπορεί να εγερθεί καμία αξίωση εγγύησης αν η ζημιά του μηχανήματος είναι αποτέλεσμα παραμελημένης συντήρησης ή υπερφόρτωσης.

• Αποκλείεται κατηγορηματικά από την εγγύηση οποιαδήποτε ζημιά προκύψει από εισχώρηση υγρού, διείσδυση υπερβολικής ποσότητας σκόνης, εσκεμμένη ζημιά (σκόπιμα ή από μεγάλη απερισκεψία), ακατάλληλη χρήση (χρήση για σκοπούς για τους οποίους η συσκευή δεν είναι κατάλληλη), αδέξια χρήση (π.χ. αμέλεια τήρησης των οδηγιών που δίνονται στο εγχειρίδιο), ανεπιτήδεια συναρμολόγηση, πλήξη από κεραυνό, σφάλμα τάσης δικτύου ρεύματος. Αυτή η λίστα δεν είναι περιοριστική.

• Η αποδοχή αξιώσεων εγγύησης δεν μπορεί ποτέ να οδηγήσει σε παράταση της περιόδου εγγύησης ούτε σε έναρξη νέας περιόδου εγγύησης στην περίπτωση αντικατάστασης μιας

• Οι συσκευές ή τα εξαρτήματα που αντικαθίστανται βάσει εγγύησης, περιέρχονται στην κατοχή της Varo NV.

• Διατηρούμε το δικαίωμα να απορρίψουμε κάθε αξίωση όπου δεν είναι δυνατή η επιβεβαίωση της αγοράς ή δεν είναι σαφές εάν το προϊόν έχει συντηρηθεί σωστά. (Καθαρές οπές αερισμού, τακτική συντήρηση στα καρβουνάκια, κλπ.)

• Πρέπει να κρατήσετε την απόδειξη αγοράς ως τεκμήριο της ημερομηνίας αγοράς του

• Το μηχάνημά σας πρέπει να επιστραφεί στον προμηθευτή σας μη αποσυναρμολογημένο και σε αποδεκτά καθαρή κατάσταση, (μέσα στην αρχική του πλαστική συσκευασία, αν ισχύει για το προϊόν), συνοδευόμενο από την απόδειξη αγοράς. 16 ΠΕΡΙΒΑΛΛΟΝ Αν η συσκευή σας πρέπει να αντικατασταθεί μετά από παρατεταμένη χρήση, μην την πετάξετε στα οικιακά απορρίμματα, αλλά με ασφαλή για το περιβάλλον τρόπο. Τα απορρίμματα που παράγονται από τα ηλεκτρικά μηχανήματα δεν μπορούμε να τα επεξεργαστούμε όπως τα οικιακά απορρίμματα. Προνοήστε για την ανακύκλωση εκεί όπου είναι διαθέσιμες οι κατάλληλες εγκαταστάσεις. Συμβουλευθείτε τους τοπικούς φορείς ή τον αντιπρόσωπο για συμβουλές σχετικά με τη συλλογή και την απόρριψη.POWX0614 EL Copyright © 2023 VARO Σ ε λ ί δ α | 12 www.varo.com 17 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Η VARO N.V. -Vic. Van Rompuy N.V Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, δηλώνει αποκλειστικά και μόνο ότι, προϊόν: Γωνιακός τροχός εμπορικό σήμα: POWERplus μοντέλο: POWX0614 συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των ισχυόντων Ευρωπαϊκών Οδηγιών/Κανονισμών, με βάση την εφαρμογή ευρωπαϊκών εναρμονισμένων προτύπων. Οποιαδήποτε μη εξουσιοδοτημένη τροποποίηση της συσκευής ακυρώνει αυτήν τη

Ευρωπαϊκές Οδηγίες/Κανονισμοί (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής); 2011/65/EU 2006/42/EC 2014/30/EU Ευρωπαϊκά εναρμονισμένα πρότυπα (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής); EN60745-1 : 2009 EN60745-2-3 : 2011 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Θεματοφύλακας της Τεχνικής Τεκμηρίωσης: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Ο κάτωθι υπογεγραμμένος ενεργεί εξ ονόματος του Γενικού Διευθυντή της εταιρείας, Philippe Vankerkhove Ρυθμιστικές Υποθέσεις – Διευθυντής Συμμόρφωσης 07/03/2023, Lier - BelgiumPOWX0614 HR Copyright © 2023 VARO S t r a n i c a | 1 www.varo.com 1 NAMJENA ........................................................................................ 3
