BRUGSANVISNING POWX0614 PowerPlus

• Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer ....................................... 5

7.1 Påsætning af hjælpehåndtaget (Fig. 1) .................................................................. 6

9.1 Placering af flangen ved brug af forkrøppet eller lige slibeskive ......................... 8

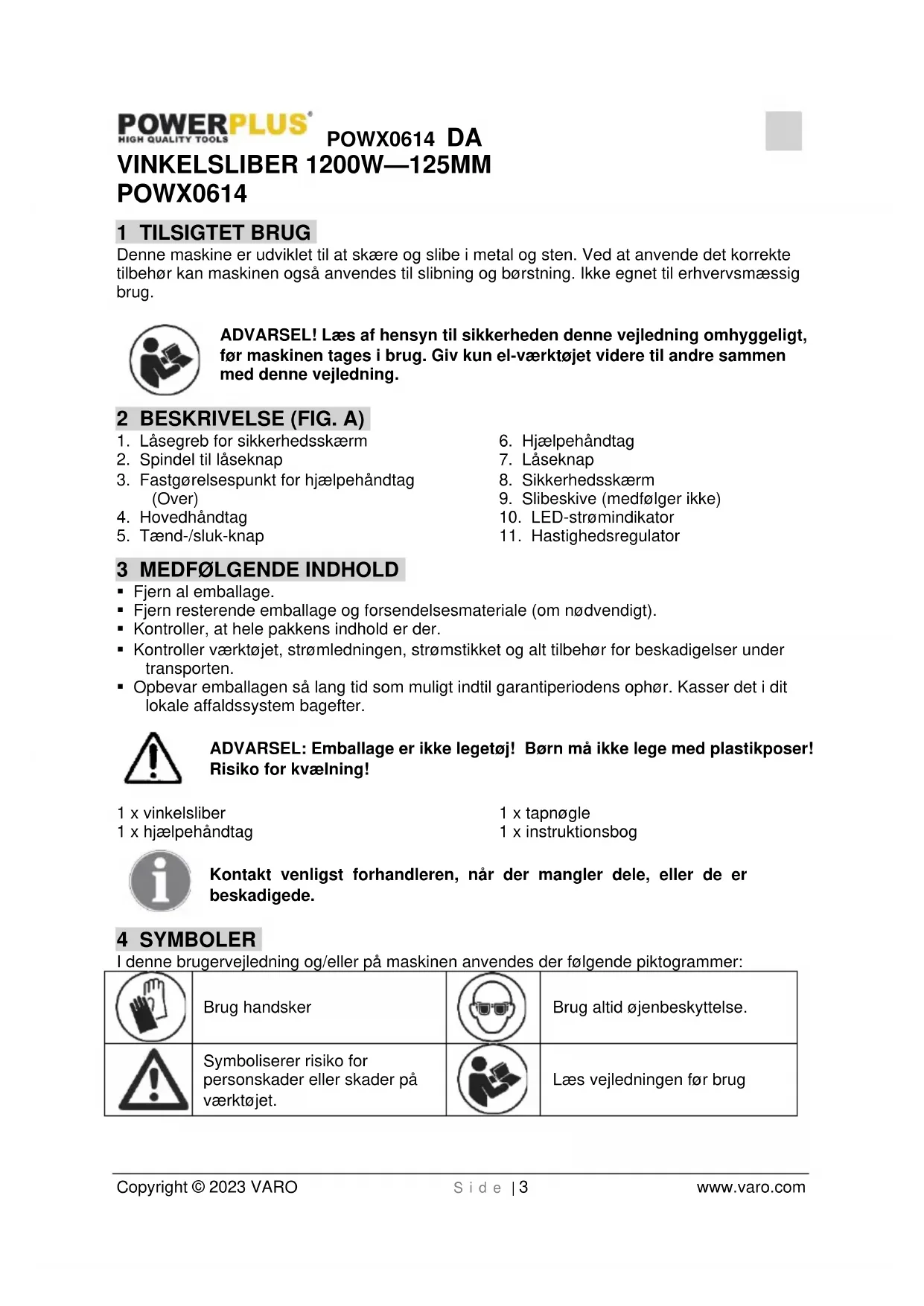

POWX0614 1 TILSIGTET BRUG Denne maskine er udviklet til at skære og slibe i metal og sten. Ved at anvende det korrekte tilbehør kan maskinen også anvendes til slibning og børstning. Ikke egnet til erhvervsmæssig brug. ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning. 2 BESKRIVELSE (FIG. A)

1. Låsegreb for sikkerhedsskærm

2. Spindel til låseknap

3. Fastgørelsespunkt for hjælpehåndtag

9. Slibeskive (medfølger ikke)

10. LED-strømindikator

11. Hastighedsregulator

• Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.

• Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter. ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning! 1 x vinkelsliber 1 x hjælpehåndtag 1 x tapnøgle 1 x instruktionsbog Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede. 4 SYMBOLER I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

Brug altid øjenbeskyttelse.

Symboliserer risiko for personskader eller skader på værktøjet.

Læs vejledningen før brugPOWX0614 DA Copyright © 2023 VARO S i d e | 4 www.varo.com

Klasse II maskine – Dobbelt isolering – Du behøver ingen jordforbindelsestik. 5 GENERELLE SIKKERHEDSFORSKRIFTER OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „El- værktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.

• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.

• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.

• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.

• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.

• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.

• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.

• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.

• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.

• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.

• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.

• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.POWX0614 DA Copyright © 2023 VARO S i d e | 5 www.varo.com

• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.

• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.

• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.

• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.

• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.

• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.

• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.

• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el- værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

• Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 SIKKERHEDSFORSKRIFTER FOR VINKELSLIBER

• Kontrollér, at det maksimale omdrejningstal, der er angivet på slibeskiven, stemmer overens med maskinens maksimale omdrejningstal. Maskinens omdrejningstal må ikke være højere end den på slibeskiven angivne værdi.

• Vær opmærksom på, at slibeskivens mål stemmer overens med maskinens specifikationer.

• Vær opmærksom på, at slibeskiven er monteret rigtigt og ordentligt spændt fast. Brug ikke reduktionsringe eller adaptere for at få en slibeskive til at passe.

• Brug og opbevar slibeskiver i henhold til leverandørens anvisninger.

• Brug ikke maskinen til gennemslibning af arbejdsemner med en tykkelse, der er større end skæreskivens maksimale slibedybde.

• Brug ikke skæreskiver til afgratning.

• Ved anvendelse af slibeskiver, der fastspændes på spindlens gevind, skal der sørges for at spindlen har et tilstrækkeligt stort gevind. Forvis dig om, at spindlen er godt afskærmet og ikke kan komme I kontakt med slibeoverfladen.

• Inden anvendelse skal slibeskiven kontrolleres for eventuelle skader. Brug ikke revne eller brudte slibeskiver eller sådanne skiver, der på anden made er beskadiget.

• Lad maskinen køre ubelastet i 30 sekunder inden brug. Sluk øjeblikkeligt for maskinen, når den begynder at vibrere for meget eller når der opstår en anden defekt. Kontrollér maskinen og slibeskiven omhyggeligt, før du igen tænder for maskinen.POWX0614 DA Copyright © 2023 VARO S i d e | 6 www.varo.com

• Sørg for, at den eventuelle gnistregn fra slibeskiven ikke er til fare for mennesker og at den ikke kommer I kontakt med letantændelige stoffer.

• Sørg for, at arbejdsemnet understøttes tilstrækkeligt eller at det klemmes ind. Hold hænderne væk fra slibeoverfladen.

• Bær altid sikkerhedsbriller og høreværn. Brug om ønsket eller om nødvendigt andre beskyttelsesmidler såsom et forklæde eller en hjelm.

• Kontrollér, at hjul og punkter er monteret I overensstemmelse med producentens anvisninger.

• Kontrollér, at der bruges filtre, når de leveres med den bundne slibeskive, og når det er påkrævet.

• Hvis værktøjet leveres med afskærmning, må det ikke benyttes uden brug af denne afskærmning.

• Ved anvendelse af værktøjer, der skal påmonteres gevindskårne skive, skal det kontrolleres, at gevindet i skiven er langt nok til spindlen.

• Kontrollér, at ventilationsåbningerne holdes fri ved arbejde under støvede forhold. Hvis det er nødvendigt at rengøre for støv, skal maskinen først afbrydes fra forsyningsnettet (brug ikke metalobjekter). Undgå at beskadige indvendige dele.

• Hvis der er fejl på ledningsnettet, kan der ske spændingsfald ved start af udstyret. Det kan påvirke andet udstyr (f.eks. en lampe, der blinker). Hvis netimpedansen Zmaks. < 0,348 Ohm, forventes der ikke sådanne forstyrrelser. Yderligere oplysninger fås ved henvendelse til det lokale elforsyningsselskab.

7 BETJENINGSVEJLEDNING TIL VINKELSLIBER

7.1 Påsætning af hjælpehåndtaget (Fig. 1)

Sørg for at stikket ikke sidder i stikkontakten, når hjælpehåndtaget på- eller afmonteres. Hjælpehåndtaget (7) kan monteres på vinkelsliberen i tre forskellige positioner: Til venstre, oven på og til højre.

7.2 Montering af sikkerhedsskærm (Fig. 2 & 3)

Hexagon wrench = Sekskantnøgle Hexagon nut = Sekskantmøtrik

1. Løsn beslaget på sikkerhedsskærmen (8) ved at trække sikkerhedsskærmens låsegreb (1)

2. Drej sikkerhedsskærmen således, at de udækkede dele af skiven er så langt som muligt fra

hånden på hovedhåndtaget (4).

3. Fastgør sikkerhedsskærmen ved at skubbe låsegrebet indad (sikkerhedsskærmen må ikke

længere kunne bevæge sig). BEMÆRK: Hvis sikkerhedsskærmen ikke kan fastgøres korrekte ved låsegrebet (1), skal man bruge en sekskantnøgle til at spænde sekskantmøtrikken.

7.3 Udskiftning af slibeskiven (Fig. 4 & 5)

Advarsel – en skive som har været i brug kan være meget varm! Outer flange = Yderflange Backing flange = Bagflange Output spindle = Udløbsspindel Two-hole spanner = TapnøglePOWX0614 DA Copyright © 2023 VARO S i d e | 7 www.varo.com

• Træk strømstikket ud af stikkontakten.

• Tryk spindellåsknappen (2) ind og holde den inde for at fastgøre spindlen.

• Drej akslen, indtil den låser.

• Afmonter yderflangen (a) og bagflangen (b) ved hjælp af den medfølgende tapnøgle.

• Sæt den ønskede skive (9) på spindlen og udskift yderflangen og bagflangen. Slip spindellåsen. NB! Spindlen må kun trykkes ned, når motoren og sllbehjulet står stille. Spindelstoppet skal forblive nedtrykket. mens slibeskiven skiftes. Ved slibeskiver indtil ca. 3 mm tykkelse skrues flangemøtrikken på med plansiden til slibeskiven.

7.4 Tænding / slukning (Fig. 6)

Før du bruger vinkelslibere, skal du kontrollere at den anførte spænding på maskinens modelplade svarer til den anvendte netspænding. Før du tænder på ON/OFF-knappen skal du kontrollere, at slibeskiven er monteret korrekt og kører problemfrit samt at yderflangen er spændt ordentligt. Start vinkelsliberen ved at trykke hjælpehåndtaget (6) nedad og klemme på tænd-/sluk- knappen (5). Når du slipper knappen, slukkes værktøjet. Læg ikke vinkelsliberen fra dig, før den er standset helt. Skiven fortsætter med at rotere, efter værktøjet er slukket. 8 ARBEJDSANVISNINGE

Hold fast i håndtaget (4) og hovedhåndtaget (7) og tænd for sliberen. Undlad at blokere ventilationsåbningerne med din hånd, da dette kan få sliberen til at overophede. Lad skiven nå den fulde hastighed. Sæt slibere på arbejdsemnet. Den maksimale effekt opnås, når sliberen holdes i en vinkel på 15-30° i forhold til emnet. Flyt forsigtigt sliberen langs emnet. Giv sliberen tid til at arbejde. Det er sjældent nødvendigt at trykke skiven hårdt ned mod arbejdsfladen. Der kan opstå gnister i motorhuset under brug. Dette er normalt, og betyder ikke at sliberen er defekt. Sluk sliberen efter brug.POWX0614 DA Copyright © 2023 VARO S i d e | 8 www.varo.com 9 PLACERING AT TIANGEN VED BRUG AF SLIBESKIVER

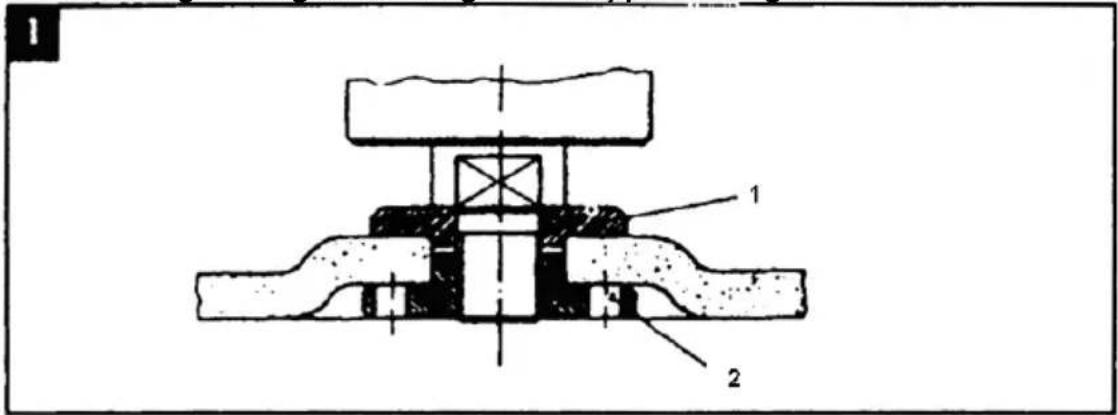

9.1 Placering af flangen ved brug af forkrøppet eller lige slibeskive

Bemærk! Tag strømstikket ud at stikkontakten før der udføres nogen form for arbejde på maskinen.

• Gør regelmæssigt maskinhuset rent med en blød klud, helst efter hver brug.

• Hold ventilationshullerne fri for støv og smuds.

• Hvis smudset ikke vil gå af, så brug en blød klud fugtet med sæbevand. Brug aldrig opløsningsmidler som benzin, alkohol, ammoniakvand osv. Disse opløsningsmidler kan skade plasticdelene.

Maskinen skal ikke smøres. 11 TEKNISKE DATA Spænding / frekvens 220-240 V / 50 Hz Strømforsynig 1200 W Tomgangshastighed 6000-12000 min-1 Maksimal skivediameter Ø 125 mm Drevspindelgevind M 14 12 STØJ Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3) Lydtryksniveau LpA 87 dB(A) Lydeffektniveau LwA 98 dB(A) BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A). aw (Vibrationsniveau): 6,2 m/s² K = 1,5 m/s²POWX0614 DA Copyright © 2023 VARO S i d e | 9 www.varo.com 13 SERVICEAFDELING

• Beskadigede afbrydere skal skiftes ud af vores kundeserviceværksted.

• Hvis tilslutningsledningen (eller netstikket) beskadiges, skal de skiftes ud med en særlig tilslutningsledning, som fås hos vores kundeservice (serviceafdeling). Udskiftningen af tilslutningsledningen må kun udføres af vores kundeservice (serviceafdeling - se sidste side) eller en kvalificeret person (el-installatør). 14 OPBEVARING

• Rengør hele maskinen og dens ekstraudstyr grundigt.

• Opbevar maskinen uden for børns rækkevidde, i en stabil og sikker position, på et køligt og tørt sted, undgå for høje og for lave temperaturer.

• Maskinen må ikke udsættes for direkte sollys. Opbevar den om muligt i mørke.

• Maskinen må ikke opbevares i plastikposer, da dette vil opbygge fugtighed. 15 GARANTI

• Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato.

• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.

• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus-værktøjer.

• Du kan altid få mere information på tlf. 00 32 3 292 92 90.

• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

• Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.

• Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.

• Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,…)

• Købskvitteringen skal opbevares som bevis på købsdatoen.

• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation. 16 MILJØ Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.POWX0614 DA Copyright © 2023 VARO S i d e | 10 www.varo.com 17 KONFORMITETSERKLÆRING VARO N.V. – Vic. Van Rompuy N.V Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at Apparatbeskrivelse: Vinkelsliber Varemærke: POWERplus Varenummer: POWX0614 er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver og forordninger, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring. EU-direktiver og forordninger (herunder eventuelle tillæg frem til datoen for undertegnelsen): 2011/65/EU 2006/42/EC 2014/30/EU Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen): EN60745-1 : 2009 EN60745-2-3 : 2011 EN55014-1 : 2017 EN55014-2 : 2015
