GEBRUIKSAANWIJZING POWX0614 PowerPlus

1 BEOOGD GEBRUIK 3
2 BESCHRIJVING (FIG. A) 3
3 INHOUD VAN DE VERPAKKING 3
4 TOELICHTING VAN DE SYMBOLEN 3
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN 4
5.1 Werkplaats 4
5.2 Elektrische verilgheit 4
5.3 Veiligheid van personen 4
5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap...
5.5 Service 5
6 BIJZONDERE VEILIGHEIDSVOORSCHRIFTEN 5
7 GEBRUK 6
7.1 Monteren van de hulphandgreep (Fig. 1) 6
7.2 Montage van de beschemkap (Fig. 2 & 3) 6
7.3 Vervangen van de slijpschijf (Fig. 4 & 5)
7.4 In- en uitschakelen (Fig. 6)
8 WERKWIJZE 8
8.1 Sijipen 8

9 PLAATSING VAN DE FLENZEN BIJ GEBRUIK VAN SLIJPSCHIJVEN 8

9.1 Plaatsing van de flenzen bij gebruik van een gebogen of rechte slijpschijf: ....8
10 REINIGING EN ONDERHOUD 8
10.1 Reiniging 8
10.2 Smeren 9
11 TECHNISCHE GEGEVENS 9
12 GELUID 9
13 SERVICEDIENST 9
14 OPSLAG 9
15 GARANTIE 10
16 MILIEU 10

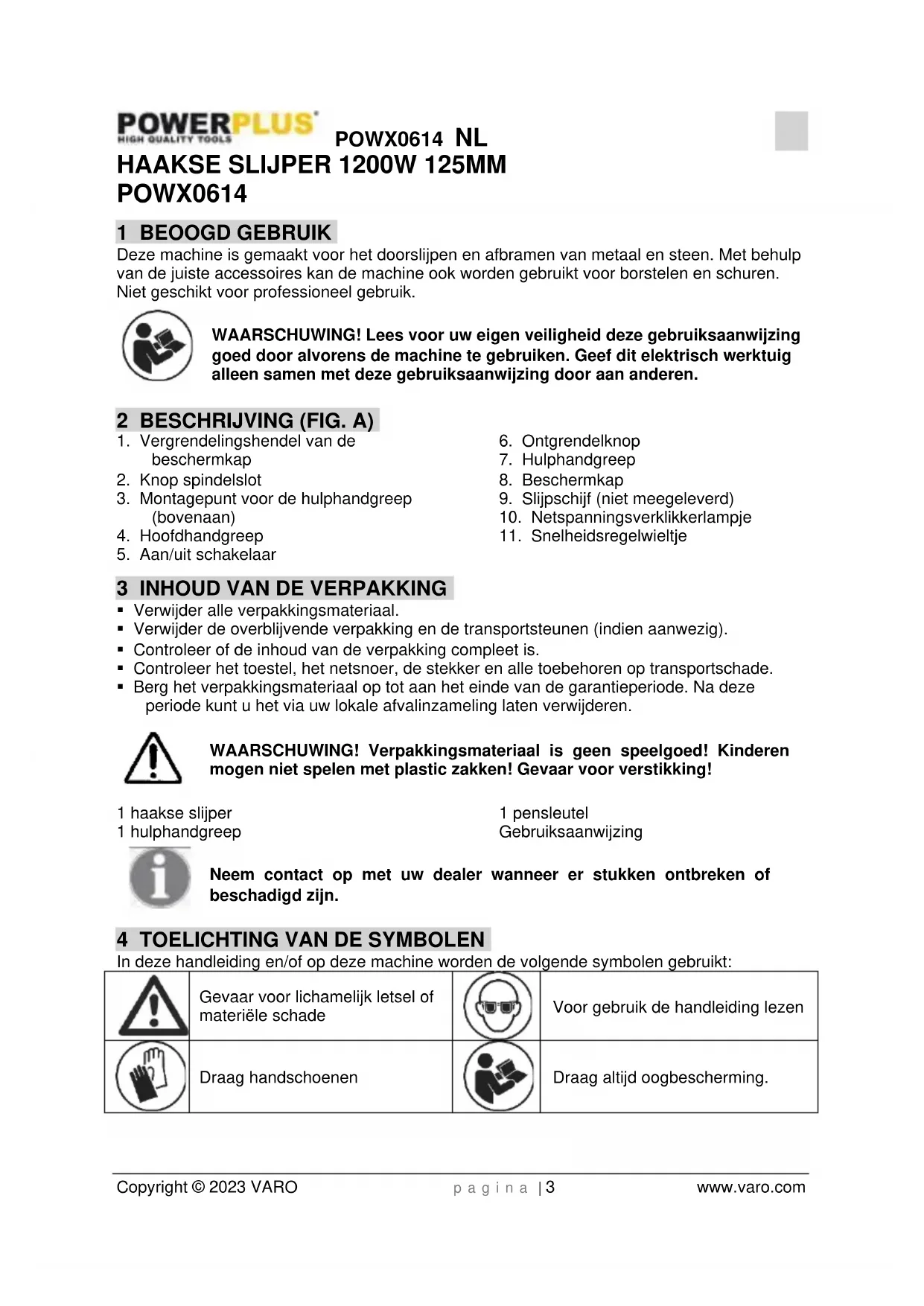

HAAKSE SLIJPER 1200W 125MM POWX0614

1 BEOOGD GEBRUIK

Deze machine is gemaaakt voor het doorslijpen en afbramen van metaal en steen. Met behulp van de juiste accessoires kan de machine ook worden gebruikt voor borstelen en schuren. Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigeneiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Vergrendelingshendel van de beschemkap
2. Knop spindelslot
3. Montagepunt voor de hulphandgreep (bovenaan)
4. Hoofdhandgreep

5. Aan/uit schakelaar

6. Ontgrendelknop

7. Hulphandgreep
8. Beschermkap
9. Slijpschijf (niet meegeleverd)
10. Netspanningsverklikkerlampje
11. Snelheidsregelwieltej

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmateriaal.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spelgoed! Kinderen mogen Niet spelten met plastic zakken! Gevaar voor verstikking!

1 haakse slijper
1 hulphandgreep

1 pensleutel

Gebruiksaanwijzing

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd+zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

!	Gevaar voor lichamelijk letsel of materièle schade		Voor gebruik de handleiding lezen
	Draag handschoenen		Draag algtd oogbescherming.

Conform de essentiale eisen van de Europese richtlij(en).

Klasse II - De machine is dubbel geisoleerd een aardedraad is waarom Niet nodig.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Bewaar de veiligheidswaarschuwingen en de instructies als referentie voor later. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats können tot ongevallen leiden.
• Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap brengt vonken voort die dergelijkke stoffen of dampen können latent ontbranden.
  Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

Controller altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wonneer uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoegt het risico op elektrische schokken.
• Gebruik de kabel nicht om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van ditte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Wanner u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis verminder het gevaar voor een elektrische schok.
• Wonneer het gebruik van het gereedschap in een vochtige omgeving Niet te vermiiden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

5.3 Veiligheid van Personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, Niet glijdende veiligheidsschoenen, een

POWX0614 NL

veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt verwijl het ingeschakeld is, kan dat tot oncevallen leiden.
- Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
- Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kurz u het apparaat in een onverwachte situatie beter onder controle honden.
- Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwhaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren hunnen door bewegende delen worden gegrepen.
- Als er stofafzug- en stofopvanginrichtingen können worden gemonteerd,要去 uervo zorgen dat die aangesloten zich en juist worden gebruikt. Het gebruik van dergelijk inrichtingen doet de gezaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat Niet. Gebruik voor uw werk het elektrische gereedschap dat waarvoort bestemd is. Elektrisch gereedschap zal better presteren en veiligter werken wanner het worden gebruikt in situatuies waarvoort het dient.
• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden hersteld.
  Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires verwangt of het apparaat opbergt. Deze voorzorgsmaatregel voorkomt dat het apparaat ongewild worden gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen die Niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing nicht hebben gelezen, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
• Ga zorgvuldig om met het apparaat. Controller op verkeerd uitgelijnde of vastgelopen bewegende onderdelen, breuk of andere defecten die de werkking van het gereedschap zouden können beinvloeden. Elektrisch gereedschap dat defect is moet hersteld worden. Veel ongevallen wordenveroorzaakt door slecht onderhoven elektrisch gereedschap.
• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, special gereedschap en dergelijkkeeer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situatuies leiden.

5.5 Service

• Laat uw apparaat uitsluitend door gekwalificeerde vakkui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de verilgheid van het apparaat behouden blijft.

6 BIJZONDERE VEILIGHEIDSVOORSCHRIFTEN

• Controller of het maximum toerental dat op de slijpschijf staat aangegeven, overeenkomt met het maximale toerental van de machine. Het toerental van de machine mag nicht groter zijn dan de waarde op de slijpschijf.

POWX0614 NL

• Let erop dat de afmetingen van de slijpschijf overeenkomen met de specificaties van de machine.

• Let erop dat de slijpschijf juist is gemonteerd en maar behoren is vastbezet. Gebruik geen verloopringen of adapters om een slijpschijf teLATEN passen.

• Behandel en bewaar slijpschijven volgens de voorschriften van de leverancier.

• Gebruik de machine Niet voor het doorslijpen van werkstukken met een dikte die groter is dan de maximale slijpdiepte van de doorslijpschijf.

• Gebruik geen doorslijpschijven voor afbraamwerkzaamheden.

• Zorg ervoor dat bij het gebruik van slijpschijven die op de schroefdraad van de as worden bevestigd, de as een voldoende lange schroefdraad heeft. Zorg dat de as voldoende beschermd is en Niet in contact komt met het slijpoppervlak.

• Inspector de slijpschijf vór gebruik op eventuele beschadigingen. Gebruik geen slijpschijven die gebarsten, geschued of op een andere wijze beschadigd zich.

• Laat voor het gebruik de machine 30 seconden onbelast draaien. Schakel de machine onmiddelijk uit wanner deze aanzienlijk begint te trillen of wanner er een ander defect optreedt. Controller de machine en de slijpschijf grondig voor u de machine weein schakelt.

• Zorg dat een eventuele vonden regen geen gevaar voor mensen oplevert of wegpat in de richting vanlicht ontvlambare substanties.

• Zorg dat het werkstuk voldoende worden ondersteund of ingeklemd. Hou uw handen weg van het te slijpen oppervlak.

• Draag.altijd een veiligheidsbril en gehoorbescherming. Gebruik desgewenst of indien nodig andere bescherming zoals bijvoorbeeld een schort of een helm.

• Zie erop toe dat schijven en punten overeenkomstig de instructies van de fabrikant worden gemonteerd.

• Zorg ervoor dat het vloeipapier worden gebruikt als dit bij het gebonden schuurproduct worden geleverd of wanner dit nodig is.

• Werk nooit zonder afterschermkap als deze bij een apparaat meegeleverd worden.

• Bij slijpgereedschap voorzien van schroefdraad, dient de schroefdraad in de schijf voldoende lenghte te hebben om de as in onder te kuren brengen.

• Zorg ervoor dat bij het werken in een stoffige omgeving de ventilatieopengen vrij gezehouden worden. Trek eerst de stekker uit het stopcontact wonneer het stof verwijderd要去 worden. Gebruik geen metalen voorwerpen en voorkom beschadiging van inwendige delen.

• Bij een slecht spanningsnet konnen bij het starten van de apparatuur korte spanningsvallen optreden. Dit kan andere apparatuur beinvloeden (bv. een lamp die gaat knipperen). Bij een impedantie van het net Zmax < 0,348 Ohm kan men ervan uitgaan dat dergelijkke verschijnselen zich nicht zullen voordoen. (Indien nodig kutn u voor meer informatie contact opnemen met uwplaatselijkke energieleverancier).

7 GEBRUIK

7.1 Monteren van de hulphandgreep (Fig. 1)

Zorg ervoor dat de stekker Niet in het stopcontact steekt wanner u de hulphandgreep monteert over verwijdert.

De hulphandgreep (7) kan op drie verschillende plaatsen aan de haakse slijper bevestigd worden: links, bovenaan en rechts.

7.2 Montage van de beschemkap (Fig. 2 & 3)

Hexagon wrench = zeskantsleutel

Hexagon nut = zeskantmoer

1. Maak de klem van de beschemkap (8) los door de vergrendelingshendel (1) van de beschemkap waar buiten te trekken.
2. Draai de beschermkap zo dat het onbedekte deel van de slijpschijf zo ver möglichk van de hoofdhandgreep (4) verwijderd is.
3. Zet de beschermkap vast door de vergrendelingshendel maar binnen te duwen (de beschermkap mag nu Niet meer beweegbaar�).

NOTA: Wanner de beschermkap Nieteer door de vergrendelingshendel (1) kan worden vastgezet, gebruik dan een zeskantsleutel om de zeskantmoer aan te draaien

7.3 Vervangen van de slijpschijf (Fig. 4 & 5)

Opgelet - een schijf die net nog gebruikt werden kan zeer heet zich!

Outer flange = buitenste flens Backing flange = steunflens Output spindle = aandrijfas Two-hole spanner = pensleutel

Haal de stekker uit het stopcontact.
Duw de asvergrendelingsknop (2) in en hou hem ingedrukt om de as te blokkeren.
- Draai aan de as tot ze vastklikt.
- Verwijder de buitenste flens (a) en de steunflens (b) m.b.v. de meegeleverde pensleutel.
- Monteer de gewenste schijf (9) op de as en breng terug de buitenste flens en de steunflens aan. Laat de asvergrendelingsknop los.

Let op! De asvergrendeling slechts bij stilstaande motor en slijpas indrukken!

De asvergrendeling moet u bij het verwisselen van de schijf blijven indrukken. Bij slijpschijven tot ongeveer 3 mm dikte de flensmoer met de vlakke Kantaar de slijpschijf vastschroeven.

7.4 In- en uitschakelen (Fig. 6)

Controleer vór u met de haakse slijper begint te werken of de spanning die op het typeplaatje worden aangegeven overeenstemt met de gebruikte netspanning.

Controleer vór u de AAN/UIT trekkerschakelaar indrukt of de slijpschijf goed gemonteerd ward en soepel kan draaien en of de buitenste flens stevig aangespannen is.

Om de haakse slijper in te schakelen, duwt u de ontgrendelknop (6) in en duwt u de AAN/UITtrekkerschakelaar (5) in.

Wanner u de trekkerschakelaar loslaat, schakelt het gereedschap UIT.

Laat de slijper Niet los voordat hij volledig tot stilstand is gekomen.

De schijf draait na het uitschakelen van het gereedschap nog even door.

8 WERKWIJZE

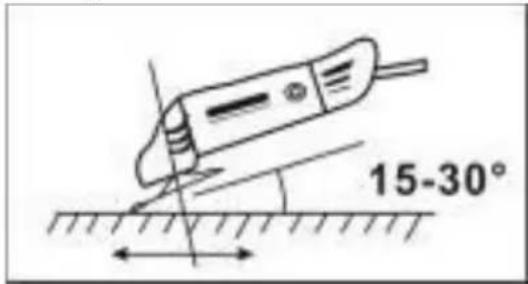

8.1 Sijpen

Hou de handgreep (4) en de hulphandgreep (7) stevig vast en schakel het toestel in. Vermijd dat u met uw handen de ventilatiesleuven blokkeert omdat dit tot oververhitting van de slijper zou kuren leiden. Laat de schijf op volle snugheid komen. Breng de schijf op het werkstuk. Een maximaal effect worden bereikt wonneer de slijper onder een hoek van 15 tot 30^ worden gehonden t.o.v. het werkstuk. Beweeg de slijper zachtjes

langsheen het werkstuk. Geef de slijper dearend om+zijn werk te doen. Het is zelden nodig om de schijf met groe kracht gegen het te bewerken oppervlak te duwen. Tijdens het werken kuren er vonden in de motor ontstaan. Dit is normal en wijst Niet op een defect. Schakel de slijper na het gebruik uit.

9 PLAATSING VAN DE FLENZEN BIJ GEBRUK VAN SLIJPSCHIJVEN

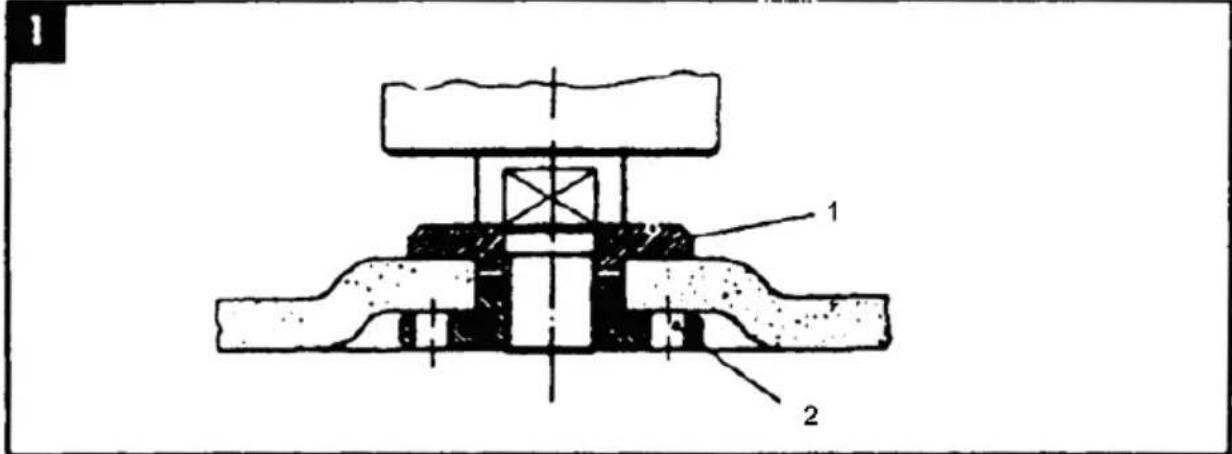

9.1 Plaatsing van de flenzen bij gebruik van een gebogen of rechte slijpschijf:

1. Spanfrens

2. Flensmoer

10 REINIGING EN ONDERHOUD

Opgelet! Trek de netstekker uit de contactdoos alvorens werkzaamheden aan het apparatus te verrichten.

10.1 Reiniging

• Reinig de ventilatiesleuven van de machine om oververhitting van de motor te voorkomen.
• Reinig regelmatig de behuizing van de machine met een zachte doek, bij voorkeur na ieder gebruik.
• Houd de ventilatiesleuven vrij van stof en vuil.
• Als het vuil Niet verwijderd kan worden, gebruik dan een zachte doek bevochtigd met zoepwater.

Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc. Deze oplosmiddelen können de plastic onderdelen beschadigen.

10.2 Smeren

De machine heeft geen extra smering nodig.

Spanning / freiendentie	220-240V / 50Hz
Opgenomen vermogen	1200 W
Toerental onbelast	6000-12000 min-1
Schijfdiameter	Ø 125 mm
Asmaat	M 14

12 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing+zijnde standard. (K=3)
Geluidsdrukniveau LpA	87 dB(A)
Geluidsvermogenniveau LwA	98 dB(A)

AANDACHT! Draag gehoorbeschemers wonneer het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling):

6,2 m/s²

K = 1,5 m/s²

13 SERVICEDIENST

• Beschadigde schakelaars要去en in de werkplaats van once klantendienst hersteld worden.
• Wonneer de voedingskabel (of de stekker) beschadigd is,要去h worden verrangen door een specifieke voedingskabel, die bij once klantendienst (serviceafdeling-zie)[-staepagina]verkrijgbaar is.Het verwangen van de voedingskabel mag uitsluitend worden uitgevoerd door once klantendienst (serviceafdeling-zie)[-staepagina) of een gekwalificeerde persoon (eenvakman op hetvlak van elektriciteit).

14 OPSLAG

• Reinig zorgvuldig de gehele machine en het toebehoren.
• Berg de machine op buiten het bereik van kinderen, in een stabiele en veilige positie en op een drogeplaats met een gematigde temperatuur. Vermijd te hove en te lage temperaturen.
• Bescherm de machine gegen direct invalidend Licht. Bewaar ze, indien möglichk, op een donkere plaats.
• Bewaar de machine nicht in plastic of Nylon zakken om te vermijden dat er zich vocht ophoopt.

15 GARANTIE

• Dit product is gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modifications, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanspraak gemaatk worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), oneskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een vervanging van het toestel.
  Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
• We beholden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop Niet kan worden geverifieerd of waar bij hetduidelijk is dat het product nicht correct werden onderhoven (propere ventilatiesleuven, regelmatigervangen koolborstels,...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichen van uw bewijs van aankoop.

16 MILIEU

Indien u, na zekereijd, beslist uw machine te verrangen,werp deze dan nicht weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijk wijze. Het elektrische afval mag Niet op gezelfde manier behandeld worden dan het gewone huishoudelijk afval. Breng het�en en recyclagecentrum opplaatsen waar zulke gespaste installaties bestaan. Raadpleeg deplaatselijk instanties of de verkoper voor adviezen over inzameling en verwerking.

VARO N.V. - Vic. Van Rompuy N.V Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart enkel dat,

voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen/verordeningen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat.Maakt deze verklaring Nietig.

Europese Richtlijnen/Verordeningen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);

2011/65/EU

2006/42/EC

2014/30/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);

EN60745-1:2009

EN60745-2-3:2011

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2:2019

EN61000-3-3:2013

Beheerder van de technische documentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Philippe Vankerkhove

Regelgevings- en compliancemanager
