MANUAL DE UTILIZADOR POWX0614 PowerPlus

7 ISTRUZIONI PER IL FUNZIONAMENTO DELLA

5.4 Manuseamento e emprego de ferramentas eléctricas com precaução ............... 5

8 MODOS DE FUNCIONAMENTO ..................................................... 8

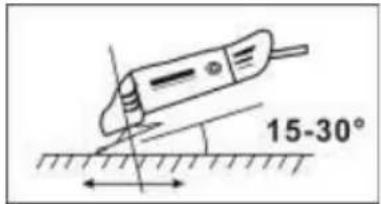

8.1 Desbastar ................................................................................................................ 8 9 DISPOSIÇÃO DOS FLANGES AO USAR-SE DISCOS RECTIFICADORES .......................................................................... 8

9.1 Disposição das flanges ao usar-se um disco rectificador rebaixado ou recto ... 8

13 DEPARTAMENTO DE MANUTENÇÃO .......................................... 9

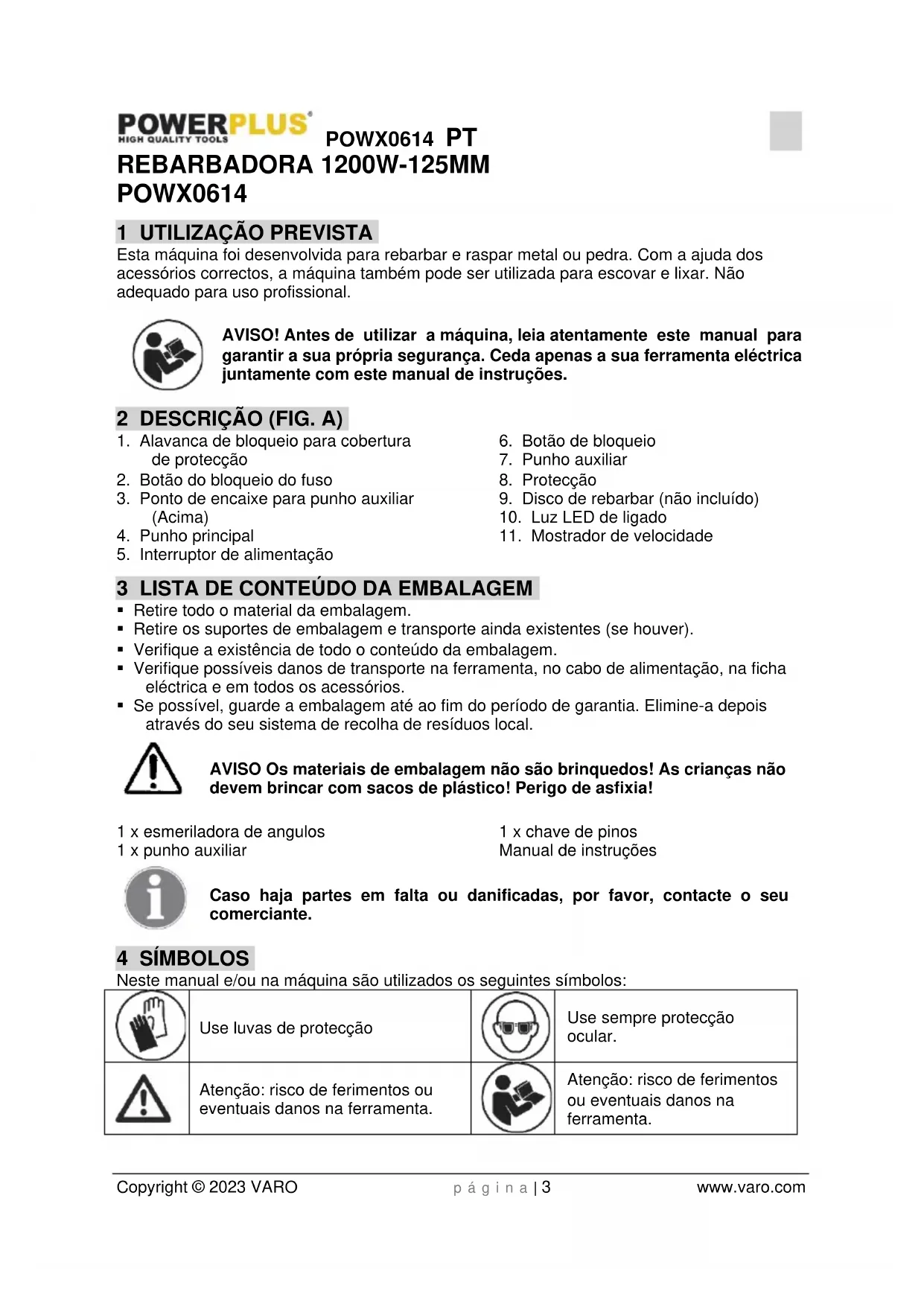

1 UTILIZAÇÃO PREVISTA

Esta máquina foi desenvolvida para rebarbar e raspar metal ou pedra. Com a ajuda dos acessórios correctos, a máquina também pode ser utilizada para escovar e lixar. Não adequado para uso profissional. AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta eléctrica juntamente com este manual de instruções. 2 DESCRIÇÃO (FIG. A)

1. Alavanca de bloqueio para cobertura

2. Botão do bloqueio do fuso

3. Ponto de encaixe para punho auxiliar

5. Interruptor de alimentação

6. Botão de bloqueio

9. Disco de rebarbar (não incluído)

10. Luz LED de ligado

11. Mostrador de velocidade

3 LISTA DE CONTEÚDO DA EMBALAGEM

• Retire todo o material da embalagem.

• Retire os suportes de embalagem e transporte ainda existentes (se houver).

• Verifique a existência de todo o conteúdo da embalagem.

• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha eléctrica e em todos os acessórios.

• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! 1 x esmeriladora de angulos 1 x punho auxiliar 1 x chave de pinos Manual de instruções Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante. 4 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Use luvas de protecção

Use sempre protecção ocular.

Atenção: risco de ferimentos ou eventuais danos na ferramenta.

Atenção: risco de ferimentos ou eventuais danos na ferramenta.POWX0614 PT Copyright © 2023 VARO p á g i n a | 4 www.varo.com

Em conformidade os requerimentos essenciais aplicáveis da(s) directiva(s) europeia(s).

Máquina classe II – Isolamento duplo – Não necessita de tomada com terra.

5 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque eléctrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta eléctrica” refere-se a ferramentas eléctricas com cabo de alimentação ou alimentação por bateria (sem cabo eléctrico).

5.1 Área de trabalho

• Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.

• Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.

• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta eléctrica. Em caso de distracção, pode perder o controlo sobre o aparelho.

5.2 Segurança eléctrica

Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.

• A ficha de ligação do aparelho tem que encaixar correctamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque eléctrico.

• Se trabalhar com uma ferramenta eléctrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque eléctrico.

• Caso não seja possível evitar operar a ferramenta eléctrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque eléctrico.

5.3 Segurança pessoal

• Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta eléctrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distracção durante a utilização do aparelho pode provocar ferimentos graves.

• Use equipamento de protecção individual e use sempre óculos de protecção. O uso de equipamento de protecção individual, assim como máscaras anti-poeiras, calçado dePOWX0614 PT Copyright © 2023 VARO p á g i n a | 5 www.varo.com segurança anti-derrapante, capacete de segurança ou protecção auricular, conforme o tipo e aplicação da ferramenta eléctrica, diminui o risco de ferimentos.

• Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição ,,OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente eléctrica com o interruptor activado, podem resultar acidentes.

• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.

• Não se sobrevalorize. Tenha atenção a uma postura correcta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.

• Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.

• Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados correctamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas eléctricas com precaução

• Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica indicada para o seu trabalho. Com a ferramenta eléctrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.

• Não utilize uma ferramenta eléctrica com o interruptor danificado. Uma ferramenta eléctrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.

• Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.

• Guarde as ferramentas eléctricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas eléctricas são perigosas, se forem utilizadas por pessoas inexperientes.

• Faça a manutenção do aparelho com cuidado. Inspeccione se as peças móveis do aparelho funcionam correctamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorrecta das ferramentas eléctricas.

• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correcta, bloqueiam menos e são mais fáceis de manusear.

• Utilize a ferramenta eléctrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas eléctricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.

5.5 Assistência técnica

• Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.POWX0614 PT Copyright © 2023 VARO p á g i n a | 6 www.varo.com 6 INSTRUÇÕES DE SEGURANÇA POR REBARBADORA ANGULAR

• Verifique se o número máximo de rotações indicado no disco abrasivo corresponde ao número máximo de rotações da máquina. O número de rotações da máquina não pode ser superior ao valor indicado no disco abrasivo.

• Certifique-se de que as dimensões do disco abrasivo correspondem às especificações da máquina.

• Assegure-se de que o disco abrasivo está correctamente montado e fixo. Não utilize anilhas de ajuste ou adaptadores para ajustar o disco abrasivo.

• Utilize e conserve os discos abrasivos de acordo com as instruções do fabricante.

• Não utilize a rebarbadora para cortar peças de trabalho com espessuras superiores à profundidade de corte do disco de corte.

• Não utilize os discos de corte para trabalhos de rebarbar.

• Se utilizar discos abrasivos que sejam fixos na rosca do veio, certifique-se de que a rosca é suficientemente grande. Verifique se o veio está suficientemente protegido e se não entra em contacto com a superfície a afiar.

• Antes de começar a utilizar o aparelho, inspeccione o disco abrasivo quanto a eventuais danos. Não utilize discos partidos ou que apresentem fissuras ou quaisquer outros danos.

• Antes de utilizar a máquina, deixe-a funcionar em vazio durante 30 segundos. Desligue a máquina imediatamente se começar a vibrar muito ou se apresentar qualquer outra deficiência. Verifique a rebarbadora e o disco abrasivo cuidadosamente antes de voltar a ligar a máquina.

• Assegure-se de que as faíscas que sejam eventualmente libertadas não possam constituir perigo para as pessoas e que não possam entrar em contacto com substâncias facilmente inflamáveis.

• Faça com que a superfície de trabalho esteja suficientemente segura ou apertada. Mantenha as mãos afastadas de superfícies de trabalho muito quentes.

• Use sempre óculos de protecção e protectores auriculares. Caso seja necessário, use também outro tipo de equipamento de protecção como, por exemplo, um avental ou um capacete.

• Certifique-se de que os discos e as pontas são montados de acordo com as instruções do fabricante.

• Certifique-se de que os mata-borrões são utilizados, quando fornecidos, com o produto abrasivo aderente.

• Se for fornecida uma protecção com a ferramenta nunca utilize a ferramenta sem essa protecção.

• Em ferramentas em que é preciso instalar um disco com um orifício roscado, certifique-se de que a rosca do disco é suficientemente longa para aceitar o comprimento do veio.

• Certifique-se de que as aberturas de ventilação são mantidas desimpedidas quando estiver a trabalhar em condições de muito pó. Se for necessário limpar o pó, primeiro desligue a ferramenta da alimentação eléctrica (utilize objectos não metálicos) e evite danificar as peças internas.

• Devido às más condições da alimentação eléctrica, podem ocorrer quedas de tensão momentâneas quando ligar o equipamento. Isto pode influenciar outros equipamentos (por exemplo, uma lâmpada a piscar). Se a impedância da alimentação eléctrica máx <0,348 Ohm, essas perturbações não deverão ocorrer. (Se necessário, pode contactar o seu representante local para mais informações).POWX0614 PT Copyright © 2023 VARO p á g i n a | 7 www.varo.com 7 OPERAÇÃO

7.1 Encaixar o punho auxiliar (Fig. 1)

Certifique-se que a ficha não está ligada à tomada sempre que encaixar ou remover o punho auxiliar. O punho auxiliar (7) pode ser instalado na rebarbadora em três posições distintas: à esquerda, por cima ou à direita.

7.2 Montar a cobertura de protecção (Fig. 2 & 3)

Hexagon wrench = Chave sextavada Hexagon nut = Porca sextavada

1. Para soltar o grampo da cobertura de protecção (8) puxe para fora a alavanca de protecção

da cobertura de protecção (1).

2. Rode a cobertura de protecção de forma a que a parte descoberta do disco se encontre o

mais afastada possível da mão no punho principal (4).

3. Para encaixar a cobertura de protecção empurre a alavanca de bloqueio para dentro (a

cobertura de protecção não deverá poder mover-se). NOTA: Caso não seja possível encaixar firmemente a cobertura de protecção através da alavanca de bloqueio (1), use a chave sextavada para apertar a porca sextavada

7.3 Substituir o disco rectificador (Fig. 4 & 5)

Atenção – um disco que tenha sido usado pode estar muito quente! Outer flange = Flange exterior Backing flange = Flange de apoio Output spindle = Eixo exterior Two-hole spanner = Chave de pinos

• Retire a ficha da tomada.

• Descomprima e segure o botão de bloqueio do eixo (2) para prender o eixo.

• Rode o veio até que bloqueie.

• Use a chave de pinos fornecida para remover a flange exterior (a) e a flange de apoio (b).

• Encaixe o disco desejado (9) no eixo e substitua a flange exterior e a flange de apoio. Solte o bloqueio do eixo. Importante! Apenas prima o bloqueio do eixo quando o motor e eixo do rebolo estiverem imobilizados. Deve manter o bloqueio do eixo premido enquanto substitui o disco! Para rodas de esmeril até 3 mm de espessura, aperte a porca de flange com a superfície plana voltada para a roda de esmeril.POWX0614 PT Copyright © 2023 VARO p á g i n a | 8 www.varo.com

7.4 Ligar / Desligar (Fig. 6)

Antes de operar com a rebarbadora, verifique se a tensão mencionada na placa de características da máquina corresponde à tensão a usar. Antes de accionar o interruptor ON/OFF, verifique se o disco rectificador está correctamente instalado e funciona com suavidade e se a flange exterior está correctamente apertada. Para ligar a rebarbadora, prima o botão de bloqueio de segurança (6) para baixo e aperte o interruptor disparador ON/OFF (5). Ao soltar o interruptor disparador a ferramenta desliga. Não largue a rebarbadora até que esta pare de funcionar. O disco continua a rodar após desligar a ferramenta.

8 MODOS DE FUNCIONAMENTO

Segure o punho (4) e o punho auxiliar (7) firmemente e ligue. Evite bloquear as ranhuras de ventilação com a sua mão pois poderá provocar sobreaquecimento da rebarbadora. Permita que o disco atinja a velocidade máxima. Aplique a rebarbadora à peça de trabalho. Para atingir um efeito máximo a rebarbadora deve ser operada a um ângulo de 15- 30º em relação à peça de trabalho. Mova a rebarbadora cuidadosamente ao longo da peça de trabalho. Dê tempo à rebarbadora para trabalhar. Raramente é necessário premir com força o disco contra a superfície de trabalho. Podem ocorrer faíscas no compartimento do motor durante a utilização. Isto é normal e não representa qualquer defeito da rebarbadora. Desligue a rebarbadora após a utilização. 9 DISPOSIÇÃO DOS FLANGES AO USAR-SE DISCOS RECTIFICADORES

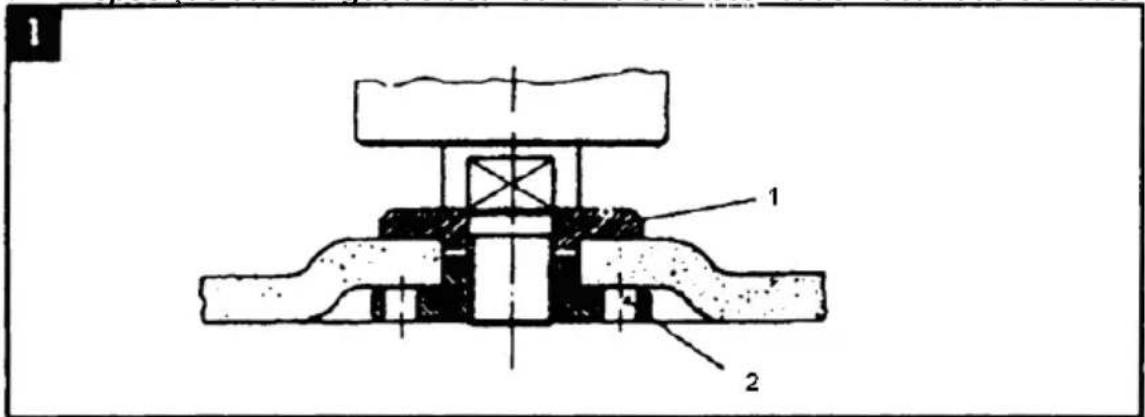

9.1 Disposição das flanges ao usar-se um disco rectificador rebaixado ou recto

1. Flange de fixação

10 LIMPEZA E MANUTENÇÃO

Atenção! Antes de levar a cabo intervenções no equipamento, remova a ficha da tomada.

• Mantenha as ranhuras de ventilação da máquina limpas, de modo a evitar o sobreaquecimento do motor.

• Limpe regularmente a carcaça da máquina com um pano macio, de preferência após cada utilização.

• Mantenha as ranhuras de ventilação livres de poeira e sujidade.

• Se a sujidade não puder ser eliminada, use um pano macio humedecido com água e sabão. Nunca utilize solvente tais como o petróleo, álcool, água amoniacal, etc. Estes solventes poderão danificar as peças de plástico.

A máquina não requer qualquer lubrificação adicional.

Voltagem / frequência 220-240V / 50Hz Entrada de energia 1200 W Velocidade sem carga 6000-12000 min-1 Ø máx. do rebolo: Ø 125 mm Rosca do fuso de accionamento M 14 12 RUÍDO Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3) Nível de pressão acústica LpA 87 dB(A) Nível de potência acústica LwA 98 dB(A) ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A). aw (Vibração): 11,0 m/s² K = 1,5 m/s²

13 DEPARTAMENTO DE MANUTENÇÃO

• Os interruptores danificados têm de ser substituídos pela nossa oficina de assistência ao cliente.

• Se o cabo de ligação (ou ficha eléctrica) estiver danificado, o mesmo tem de ser substituído por um cabo de ligação próprio, que pode ser obtido junto do nosso serviço de assistência ao cliente (serviço de assistência técnica). A substituição do cabo de ligação deve apenas ser efectuada pelo nosso serviço de assistência ao cliente (serviço de assistência técnica – ver última página) ou por uma pessoa qualificada (electricista).POWX0614 PT Copyright © 2023 VARO p á g i n a | 10 www.varo.com 14 ARMAZENAMENTO

• Limpe cuidadosamente a máquina e respectivos acessórios na totalidade.

• Mantenha-a: afastada das crianças, numa posição estável e segura, num local seco e temperado, e evite as temperaturas demasiado elevadas ou demasiado baixas.

• Protege-a da luz directa. Se possível, mantenha a máquina num local escuro.

• Não a coloque em sacos de nylon, visto que pode incorrer no risco de formação de humidade. 15 GARANTIA

• Este produto tem uma garantia de um período de 36 meses efectivos, a partir da data de aquisição pelo primeiro utilizador.

• Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.

• Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

• Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

• As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

• A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

• Quaisquer custos de transporte devem sempre ser imputados ao cliente, excepto se acordado de outra forma por escrito.

• Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

• Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorrecta, queda de raio, voltagem de rede incorrecta. Esta lista não é restrictiva.

• Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

• Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

• Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado correctamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)

• Deverá guardar o seu talão de compra como prova de aquisição do produto.

• A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra). 16 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas eléctricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.POWX0614 PT Copyright © 2023 VARO p á g i n a | 11 www.varo.com

17 DECLARAÇÃO DE CONFORMIDADE

VARO N.V. –Vic. Van Rompuy N.V Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que apenas a seguinte máquina/o seguinte aparelho, Designação do aparelho : Rebarbadora Marca: POWERplus Modelo nº. : POWX0614 se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas/Regulamentos Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas/Regulamentos Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura); 2011/65/EU 2006/42/EC 2014/30/EU Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura); EN60745-1 : 2009 EN60745-2-3 : 2011 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa, Philippe Vankerkhove Assuntos Regulamentares – Gestor de Conformidade 07/03/2023, Lier - BelgiumPOWX0614 NO Copyright © 2023 VARO S i d e | 1 www.varo.com 1 TILTENKT BRUK ............................................................................. 3
