| Τύπος προϊόντος | Σιωπηρός τεμαχιστής φυτικών απορριμμάτων (που αναφέρεται ως μύλος κρέατος) |
| Μάρκα | Bosch |
| Μοντέλο | AXT 2500 HP |
| Απορροφούμενη ισχύς (λειτουργία S6 40%) | 2500 W |
| Απορροφούμενη ισχύς (λειτουργία S1) | 2300 W |
| Ταχύτητα περιστροφής χωρίς φορτίο | 40 rpm |
| Μέγιστη απόδοση | 150 kg/h |
| Μέγιστη διάμετρος κλαδιών | 40 mm |
| Βάρος | 26 kg |
| Κατηγορία προστασίας | II (διπλή μόνωση) |
| Τάση τροφοδοσίας | 230 V ~ 50 Hz |
| Ελάχιστη ηλεκτρική προστασία | 16 A |
| Σάκος συλλογής που παρέχεται | Ναι |
| Διακόπτης ON/OFF | Με προστασία επανεκκίνησης |
| Διακόπτης φοράς περιστροφής | Εμπρός / πίσω για ξεμπλοκάρισμα |
| Ρότορας με μαχαίρι | Ρυθμιζόμενος, αντικαταστάσιμος |
| Πλάκα συμπίεσης | Ρυθμιζόμενη, αναλώσιμο εξάρτημα |
| Επίπεδο θορύβου (ένταση) | 78 dB(A) |
| Εγγυημένο επίπεδο θορύβου LWA | Κάτω από 92 dB(A) |
| Συντήρηση | Τακτικός καθαρισμός αεραγωγών, λίπανση εδράνων |
| Ασφάλεια | Προστασία επανεκκίνησης, αυτόματη διακοπή σε περίπτωση υπερφόρτωσης, περιστρεφόμενο μαχαίρι |
| Διαθέσιμα ανταλλακτικά | Πλάκα συμπίεσης (αναφ. 1 601 000 001), ρότορας με μαχαίρι, σπρέι συντήρησης |
| Υπηρεσία μετά την πώληση | Γαλλία: 0 800 05 50 51, Βέλγιο: +32 (0)2 / 525 51 43 |
| Περιβαλλοντική ετικέτα | Γαλάζια Σημαία (RAL UZ54) |
Συχνές ερωτήσεις - AXT 2500 HP BOSCH
Ερωτήσεις χρηστών για AXT 2500 HP BOSCH
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το Μηχανή κιμά σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας AXT 2500 HP - BOSCH και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. AXT 2500 HP της μάρκας BOSCH.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AXT 2500 HP BOSCH

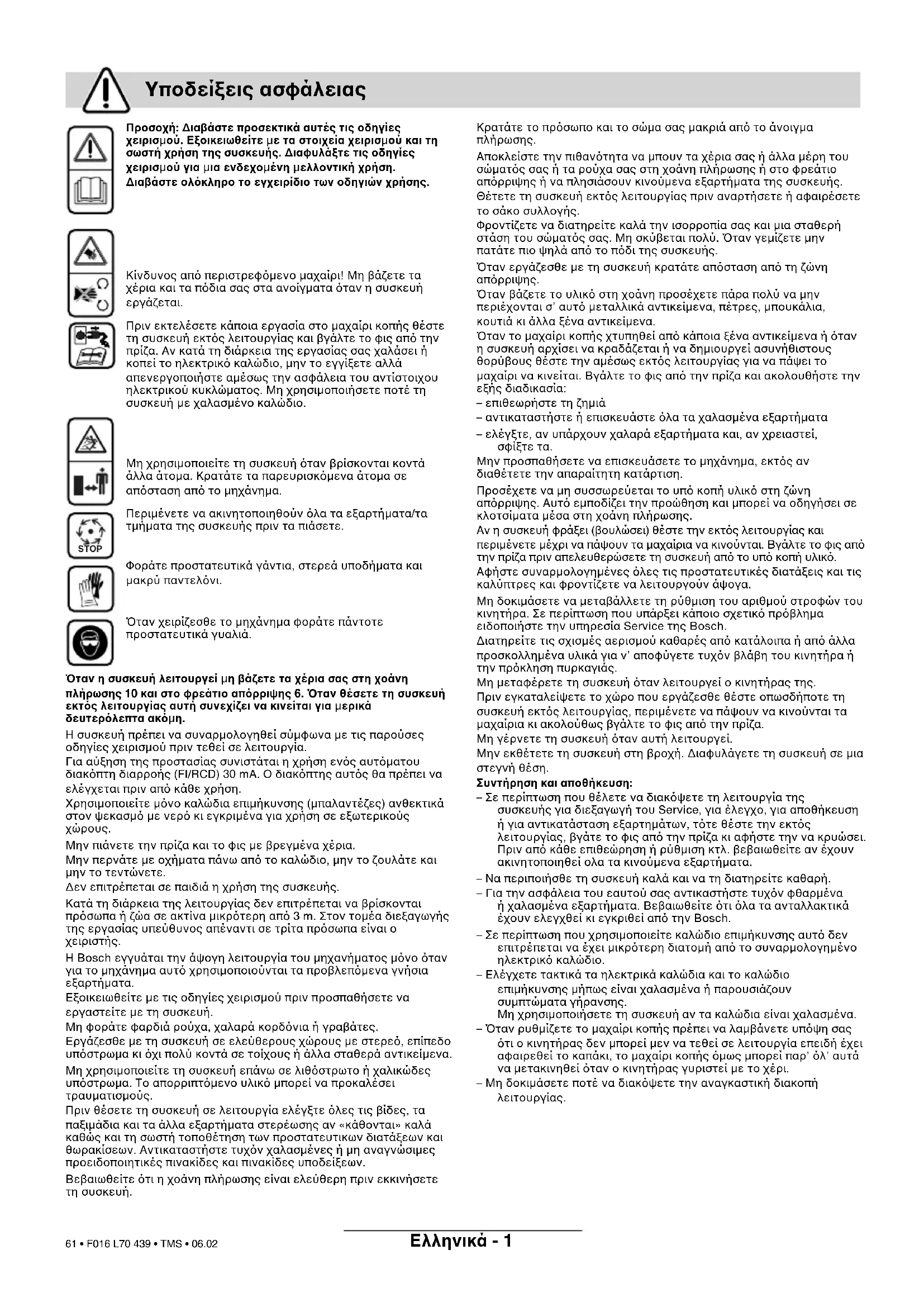

Υποδείξεις ασφάλειας
Προσοχή: Διαβάστε προσεκτικά αυτές τις οδηγίες χειρισμού. Εξοικειωθείτε με τα στοιχεία χειρισμού και τη σωστή χρήση της συσκευής. Διαφυλάξτε τις οδηγίες χειρισμού για μια ενδεχομένη μελλοντική χρήση. Διαβάστε ολόκληρο το εγχειρίδιο των οδηγιών χρήσης.
Κίνδυνος από περιστρεφόμενο μαχαίρι! Μη βάζετε τα χέρια και τα πόδια σας στα ανοίγματα όταν η συσκευή εργάζεται.
Πριν εκτελέσετε κάποια εργασία στο μαχαίρι κοπής θέστε τη συσκευή εκτός λειτουργίας και βγάλτε το φις από την πρίζα. Αν κατά τη διάρκεια της εργασίας σας χαλάσει ή κοπεί το ηλεκτρικό καλώδιο, μην το εγγίξετε αλλά απενεργοποιήστε αμέσως την ασφάλεια του αντίστοιχου ηλεκτρικού κυκλώματος. Μη χρησιμοποιήσετε ποτέ τη συσκευή με χαλασμένο καλώδιο.
Μη χρησιμοποιείτε τη συσκευή όταν βρίσκονται κοντά άλλα άτομα. Κρατάτε τα παρευρισκόμενα άτομα σε απόσταση από το μηχάνημα.
Περιμένετε να ακινητοποιηθούν όλα τα εξαρτήματα/τα τμήματα της συσκευής πριν τα πιάσετε.
Φοράτε προστατευτικά γάντια, στερεά υποδήματα και μακρύ παντελόνι.
Όταν χειρίζεσθε το μηχάνημα φοράτε πάντοτε προστατευτικά γυαλιά.
Όταν η συσκευή λειτουργεί μη βάζετε τα χέρια σας στη χοάνη πλήρωσης 10 και στο φρεάτιο απόρριψης 6. Όταν θέσετε τη συσκευή εκτός λειτουργίας αυτή συνεχίζει να κινείται για μερικά δευτερόλεπτα ακόμη.
Η συσκευή πρέπει να συναρμολογηθεί σύμφωνα με τις παρούσες οδηγίες χειρισμού πριν τεθεί σε λειτουργία.
Για αύξηση της προστασίας συνιστάται η χρήση ενός αυτόματου διακόπτη διαρροής (FI/RCD) 30 mA. Ο διακόπτης αυτός θα πρέπει να ελέγχεται πριν από κάθε χρήση.
Χρησιμοποιείτε μόνο καλώδια επιμήκυνσης (μπαλαντέζες) ανθεκτικά στον ψεκασμό με νερό κι εγκριμένα για χρήση σε εξωτερικούς χώρους.
Μην πιάνετε την πρίζα και το φις με βρεγμένα χέρια.
Μην περνάτε με οχήματα πάνω από το καλώδιο, μην το ζουλάτε και μην το τεντώνετε.
Δεν επιτρέπεται σε παιδιά η χρήση της συσκευής.
Κατά τη διάρκεια της λειτουργίας δεν επιτρέπεται να βρίσκονται πρόσωπα ή ζώα σε ακτίνα μικρότερη από 3 m. Στον τομέα διεξαγωγής της εργασίας υπεύθυνος απέναντι σε τρίτα πρόσωπα είναι ο χειριστής.
Η Bosch εγγυάται την άψογη λειτουργία του μηχανήματος μόνο όταν για το μηχάνημα αυτό χρησιμοποιούνται τα προβλεπόμενα γνήσια εξαρτήματα.
Εξοικειωθείτε με τις οδηγίες χειρισμού πριν προσπαθήσετε να εργαστείτε με τη συσκευή.
Μη φοράτε φαρδιά ρούχα, χαλαρά κορδόνια ή γραβάτες.
Εργάζεσθε με τη συσκευή σε ελεύθερους χώρους με στερεό, επίπεδο υπόστρωμα κι όχι πολύ κοντά σε τοίχους ή άλλα σταθερά αντικείμενα.
Μη χρησιμοποιείτε τη συσκευή επάνω σε λιθόστρωτο ή χαλικώδες υπόστρωμα. Το απορριπτόμενο υλικό μπορεί να προκαλέσει τραυματισμούς.
Πριν θέσετε τη συσκευή σε λειτουργία ελέγξτε όλες τις βίδες, τα παξιμάδια και τα άλλα εξαρτήματα στερέωσης αν «κάθονται» καλά καθώς και τη σωστή τοποθέτηση των προστατευτικων διατάξεων και θωρακίσεων. Αντικαταστήστε τυχόν χαλασμένες ή μη αναγνώσιμες προειδοποιητικές πινακίδες και πινακίδες υποδείξεων.
Βεβαιωθείτε ότι η χοάνη πλήρωσης είναι ελεύθερη πριν εκκινήσετε τη συσκευή.
Κρατάτε το πρόσωπο και το σώμα σας μακριά από το άνοιγμα πλήρωσης.
Αποκλείστε την πιθανότητα να μπουν τα χέρια σας ή άλλα μέρη του σώματός σας ή τα ρούχα σας στη χοάνη πλήρωσης ή στο φρεάτιο απόρριψης ή να πλησιάσουν κινούμενα εξαρτήματα της συσκευής. Θέτετε τη συσκευή εκτός λειτουργίας πριν αναρτήσετε ή αφαιρέσετε το σάκο συλλογής.
Φροντίζετε να διατηρείτε καλά την ισορροπία σας και μια σταθερή στάση του σώματός σας. Μη σκύβεται πολύ. Όταν γεμίζετε μην πατάτε πιο ψηλά από το πόδι της συσκευής.
Όταν εργάζεσθε με τη συσκευή κρατάτε απόσταση από τη ζώνη απόρριψης.
Όταν βάζετε το υλικό στη χοάνη προσέχετε πάρα πολύ να μην περιέχονται σ' αυτό μεταλλικά αντικείμενα, πέτρες, μπουκάλια, κουτιά κι άλλα ξένα αντικείμενα.
Όταν το μαχαίρι κοπής χτυπηθεί από κάποια ξένα αντικείμενα ή όταν η συσκευή αρχίσει να κραδάζεται ή να δημιουργεί ασυνήθιστους θορύβους θέστε την αμέσως εκτός λειτουργίας για να πάψει το μαχαίρι να κινείται. Βγάλτε το φις από την πρίζα και ακολουθήστε την εξής διαδικασία:
- επιθεωρήστε τη ζημιά
- αντικαταστήστε ή επισκευάστε όλα τα χαλασμένα εξαρτήματα
- ελέγξτε, αν υπάρχουν χαλαρά εξαρτήματα και, αν χρειαστεί, σφίξτε τα.
Μην προσπαθήσετε να επισκευάσετε το μηχάνημα, εκτός αν διαθέτετε την απαραίτητη κατάρτιση.
Προσέχετε να μη συσσωρεύεται το υπό κοπή υλικό στη ζώνη απόρριψης. Αυτό εμποδίζει την προώθηση και μπορεί να οδηγήσει σε κλοτσίματα μέσα στη χοάνη πλήρωσης.
Αν η συσκευή φράξει (βουλώσει) θέστε την εκτός λειτουργίας και περιμένετε μέχρι να πάψουν τα μαχαίρια να κινούνται. Βγάλτε το φις από την πρίζα πριν απελευθερώσετε τη συσκευή από το υπό κοπή υλικό.
Αφήστε συναρμολογημένες όλες τις προστατευτικές διατάξεις και τις καλύπτρες και φροντίζετε να λειτουργούν άψογα.
Μη δοκιμάσετε να μεταβάλλετε τη ρύθμιση του αριθμού στροφών του κινητήρα. Σε περίπτωση που υπάρξει κάποιο σχετικό πρόβλημα ειδοποιήστε την υπηρεσία Service της Bosch.
Διατηρείτε τις σχισμές αερισμού καθαρές από κατάλοιπα ή από άλλα προσκολλημένα υλικά για ν' αποφύγετε τυχόν βλάβη του κινητήρα ή την πρόκληση πυρκαγιάς.
Μη μεταφέρετε τη συσκευή όταν λειτουργεί ο κινητήρας της.
Πριν εγκαταλείψετε το χώρο που εργάζεσθε θέστε οπωσδήποτε τη συσκευή εκτός λειτουργίας, περιμένετε να πάψουν να κινούνται τα μαχαίρια κι ακολούθως βγάλτε το φις από την πρίζα.
Μη γέρνετε τη συσκευή όταν αυτή λειτουργεί.
Μην εκθέτετε τη συσκευή στη βροχή. Διαφυλάγετε τη συσκευή σε μια στεγνή θέση.
Συντήρηση και αποθήκευση:
- Σε περίπτωση που θέλετε να διακόψετε τη λειτουργία της συσκευής για διεξαγωγή του Service, για έλεγχο, για αποθήκευση ή για αντικατάσταση εξαρτημάτων, τότε θέστε την εκτός λειτουργίας, βγάτε το φις από την πρίζα κι αφήστε την να κρυώσει. Πριν από κάθε επιθεώρηση ή ρύθμιση κτλ. βεβαιωθείτε αν έχουν ακινητοποιηθεί ολα τα κινούμενα εξαρτήματα.
- Να περιποιήσθε τη συσκευή καλά και να τη διατηρείτε καθαρή.
– Για την ασφάλεια του εαυτού σας αντικαστήστε τυχόν φθαρμένα ή χαλασμένα εξαρτήματα. Βεβαιωθείτε ότι όλα τα ανταλλακτικά έχουν ελεγχθεί κι εγκριθεί από την Bosch.
- Σε περίπτωση που χρησιμοποιείτε καλώδιο επιμήκυνσης αυτό δεν επιτρέπεται να έχει μικρότερη διατομή από το συναρμολογημένο ηλεκτρικό καλώδιο.
- Ελέγχετε τακτικά τα ηλεκτρικά καλώδια και το καλώδιο επιμήκυνσης μήπως είναι χαλασμένα ή παρουσιάζουν συμπτώματα γήρανος. Μη χρησιμοποήσετε τη συσκευή αν τα καλώδια είναι
- Όταν ρυθμίζετε το μαχαίρι κοπής πρέπει να λαμβάνετε υπόψη σας ότι ο κινητήρας δεν μπορεί μεν να τεθεί σε λειτουργία επειδή έχει αφαιρεθεί το καπάκι, το μαχαίρι κοπής όμως μπορεί παρ' όλ' αυτά να μετακινθεί όταν ο κινητήρας γυριστεί με το χέρι.
- Μη δοκιμάσετε ποτέ να διακόψετε την αναγκαστική διακοπή λειτουργίας.
Χαρακτηριστικά μηχανήματος
Σιγανός κλαδοκόπτης ΑΧΤ 2200 ΗΡ ΑΧΤ 2500 ΗΡ
| Κωδικός αριθμός 0 600 852 0.. 0 600 852 1.. | |||
| Ονομαστική ισχύς, S 6 (4/6 min) ^1 | [W] 2 200 2 500 | ||
| Ονομαστική ισχύς, S 1 [W] 2 000 2 300 | |||
| Αριθ. στροφών χωρίς φορτίο [min ^-1 ] 40 40 | |||
| Μέγ. ποσότητα διερχόμενου υλικού | [kg/h] | 140 ^2) | 150 ^2) |
| μέγ. Διάμετρος κλαδιών | [mm] | 38 ^2) | 40 ^2) |
| Σάκος υποδοχής | Συμπαραδίνεται | Συμπαραδίνεται | |
| Βάρος, περ. | [kg] | 25 | 26 |
| Μόνωση | +/ | +/ | |
1) Ο τρόπος λειτουργίας S 6 (40 %) χαρακτηρίζει μια τομή φόρτου που σχηματίζεται εναλλακτικά από επιβάρυνση 4 min und 6 min λειτουργίας χωρίς φορτίο. Στην πράξη επιτρέπεται μόνο η διαρκής λειτουργία.
2) Ανάλογα με την ποιότητα του ξύλου.
Μέρη μηχανήματος
1 Διακόπτης ON/OFF
2 Διακόπτης αλλαγής φοράς περιστροφής
3 Ρευματολήπτης (φις)**
4 Τροχήλατος φορέας
5 Σακος υποδοχής/Καλύπτρα*
6 Φρεάτιο εκβολής
7 Κλειδί εσωτερικού εξαγώνου
8 Κλειδί τύπου Αλεν
9 Αγκιστρα για το σάκο υποδοχής
10 Χοάνη πλήρωσης
11 Αριθ. σειράς
*Ειδικό εξάρτημα
**ανάλογα με την εκάστοτε χώρα
*Εξαρτήματα που απεικονίζονται και περιγράφονται στις οδηγίες χρήσης δε συνοδεύουν πάντοτε το μηχάνημα!
Χρήση σύμφωνα με τον προορισμό
Το μηχάνημα προορίζεται για το θρυμματισμό και την προετοιμασία για λιπασματοποίηση απορριμάτων ινώδους και ξυλοειδούς σύνθεσης από το νοικοκυριό και τους ερασιτεχνικούς κήπους.
Συναρμολόγηση
Βγάλτε τη συσκευή από τη συσκευασία (βλέπε εικόνα A) .
Αφαιρέστε τα ξύλινα τεμάχια (ασφάλειες κατά τη μεταφορά) (βλέπε εικόνα B).
Συναρμολογήστε τους τροχούς και το πλαίσιο (βλέπε εικόνα C D) .
Κατά την μεταφορά χωρίς τον τροχήλατο φορέα πρέπει να χρησιμοποιουνται παντοτε οι ασφάλειες μεταφοράς.
Πριν τη θέση σε λειτουργία
Δώστε προσοχή στην τάση του δικτύου! Η τάση της πηγής ρεύματος πρέπει να αντιστοιχεί πλήρως στην τάση μου αναγράφεται στην πινακίδα του κατασκευαστή πάνω στο μηχάνημα. Μηχανήματα με αναγραμμένη τάση 230 Τ λειτουργούν επίσης και στα 220 Τ.
Το ηλεκτρικό κύκλωμα πρέπει να ασφαλιστεί τουλάχιστο ώς εξής:
AXT 2200 HP = 10 A,
AXT 2500 HP = 16 A.
Σε περίπτωση που το μηχάνημα τροφοδοτείται με ρεύμα από γεννήτρια, τότε είναι απαραίτητη γεννήτρια με την εξής απόδοση:
AXT 2200 HP — 3,5 kVA/2800 W
AXT 2500 HP — 4,0 kVA/3300 W.
(π. χ. ηλεκτρογεννήτριες της σειράς G-3600) της Bosch.
Ενα καλώδιο επιμήκυνσης με πολύ μικρή διατομή αγωγού προξενεί μια σηματική ελάττωση της αποδοτικότητας του μηχανήματος. Για καλώδια μήκους μέχρι 25 m απαιτούνται αγωγοί διατομής 3 x 1,5 mm², για καλώδια μήκους μεγαλύτερου των 25 m η διατομή πρέπειθ να ανέρχεται σε τουλάχιστο 2,5 mm².
Ξετυλίγετε ολοσχερώς τα τύμπανα καλωδίου.
Τοποθετείτε το μηχάνημα πάντοτε επάνω σε οριζόντιο και σταθερό έδαφος. Κατά τη λειτουργία μην το ανατρέπετε και μην το μετακινείτε.
Συσωρεύσεις ριζών πρέπει να καθαρίζονται από τα χώματα. Ξένα σώματα όπως: πέτρες, γυαλιά, μέταλλα, υφάσματα και πλαστικά δεν επιτρέπεται να μπαίνουν στη χοάνη πλήρωσης γιατί θα υποστεί βλάβη ο κύλινδρος κοπής 13.
Θέση σε λειτουργία
Ο διακόπτης αλλαγής περιστροφής 2 πρέπει να βρίσκεται στη δεξιά θεση. Η χοάνη πλήρωσης 10 πρέπει να είναι άδεια (βλέπε εικόνα E) .
Θέση σε λειτουργία:
Θέστε το διακόπτη ON/OFF 1 στη θεση «I».
Θέση εκτόσ λειτουργίασ:
Θέστε το διακόπτη ΟΝ/ΟFF 1 στη θεση «Ο». Το μηχάνημα συνεχίζει να εργάζεται μετά τη διακοπή λειτουργίας (ιχνηλασία)!
Προστασία από αθέλητη επανεκκίνηση
Σε περίπτωση διακοπής του ηλεκτρικού ρεύματος ο διακόπτης ON/OFF 1 επανέρχεται αυτόματα στη θέση «0». Κατά την επιστροφή του ηλεκτρικού ρεύματος το μηχάνημα δεν είναι σε θέση να επαναλειτουργήσει από μόνο του.
Διακόπτησ αλλαγήσ φοράσ περιστροφήσ 2 (βλέπε εικόνα Ε
Οταν αλλάζετε τη φορά περιστροφής πρέπει να διακόπτετε πάντα τη λειτουργία του μηχανήματος και να περιμένετε μέχρι να σταματησει τελείως να δουλεύει.
Δεξιά θέση: Ο κύλινδρος κοπής τραβάει και κόβει το υλικό.
Αριστερή θέση: Ο κύλινδρος κοπής στρέφεται ανάποδα και απελευθερώνει τυχόν φρακαρισμένα υλικά για κόψιμο.
Προστασία από υπερφόρτωση
Υψηλή καταπόνηση (π. χ. μπλοκάρισμα του κυλίνδρου κοπής) οδηγεί μετά από μερικά δευτερόλεπτα σε διακοπή της λειτουργίας του μηχανήματος. Ο διακόπτης ON/OFF 1 επανέρχεται στη θέση «0». Θέστε το διακόπτη αλλαγής φοράς περιστροφής 2 στην αριστερή θέση (όπισθεν) και βάλτε το μηχάνημα πάλι εμπρός.
Υποδείξεισ για την εκτέλεση εργασιών
'Οταν χειρίζεσθε το μηχάνημα φοράτε πάντοτε προστατευτικά γυαλιά και προστατευτικά γάντια.
Για την περισυλλογή του κομμένου υλικού κρεμάστε τις θηλιές ανάρτησης του σάκου υποδοχής 5 στα πλευρικά άγκιστρα 9.
Εισάγετε το υπό κοπή υλικό. Το εισαγόμενο υλικό τραβιέται αυτόματα προς τα μέσα από τον κύλινδρο κοπής 13.
Υπό κοπή υλικό μεγάλου μήκουσ που προεξέχει από το μηχάνημα μπορεί να εκτιναχτεί με ορμή «απ' εδώ κι απ' εκεί» γι' αυτό πρέπει να κρατάτε επαρκή απόσταση ασφάλειασ από το μηχάνημα.
Εσάγετε πάντα τόσο υλικό, όσο δεν οδηγεί στην έμφραξη της χοάνης πλήρωσης 10.
Κόβετε μαραμένα, υγρά και κηπουρικά απορρίματα, τα οποία ήταν ήταν πολλές μέρες συσσωρευμένα, εκ περιτροπής με κλαδιά.
Κόβετε μαραμένα, υγρά και κηπουρικά απορρίμματα που ήταν πολλές μέρες αποθηκευμένα εκ περιτροπής με κλαδιά για να μη στομώνει ο κύλινδρος κοπής 13.
Μαλακά απορρίματα χωρίς στερεά συστατικά, π. χ. απορρίματα από την κουζίνα, δεν κόβονται αλλά λιπασματοποιούνται κατ' ευθείαν.
Δώστε προσοχή, ώστε το κομμένο υλικό να μπορεί να πέφτει ελεύθερα από τό φρεάιτο εκβολής 6 – κίνδυνος κλωτσήματος.
Οι σχισμές εξαερισμού δεν επιτρέπεται να καλυπτονται από το σάκο υποδοχής ή το κομμένο υλικό.
Αποφεύγετε το μπλοκάρισμα του φρεατίου απόρριψης 6 επειδή αυτό μπορεί να οδηγήσει σε κλότσιμα του υπό κοπή υλικου στη χοάνη πλήρωσης.
Υποδείξεισ για τον τεμαχισμό
Η σκληρότητα των κλάδων που τεμαχίζονται εξαρτάται από το είδος τους, την ηλικία τους και το βαθμό ξήρανσης.
Άριστα αποτελέσματα επιτυγχάνονται όταν τεμαχίζετε φρέσκα κλαδιά λίγο μετά την κοπή τους.
Μαλακά κηπουρικά απορρίμματα τεμαχίζονται πιο εύκολα σε μικρές ποσότητες, προ παντός όταν αυτά είναι υγρά. Τεμαχίζοντας ενδιάμεσα και κλαδιά αποφεύγετε το "μπούκωμα" της συσκευής.
Επαναρύθμιση τησ πλάκασ πίεσησ (βλέπε εικόνα F
Η πλάκα πίεσης 12 έχει ρυθμιστεί από τον κατασκευαστή και δεν χρειάζεται άλλη ρύθμιση πριν το μηχάνημα μπει για πρώτη φορά σε λειτουργία.
Όταν η πλάκα πίεσης 12 φθαρεί πρέπει να επαναρυθμιστεί (το υπό κοπή υλικό, π. χ. κλαδιά, δεν κόβονται καλά και σχηματίζουν μεταξύ τους αλυσίδα).
Θέστε το διακόπτη αλλαγής περιστροφής 2 στη δεξιά θέση και βάλτε το μηχάνημα εμπρός.
Ενώ ο κινητήρας θα δουλεύει γυρίστε το κουμπί επαναρύθμισης 8 (ενδεχομένως μ' ένα κλειδί εσωτερικού εξαγώνου 7) κατά κανόνα με ωρολογιακή φορά κατά μια εγκοπή προς τα δεξιά, μέχρι ν' ακούσετε έναν ελαφρό θόρυβο τροχίσματος (ο κύλινδρος κοπής 13 τροχίζει την πλάκα πίεσης 12 κι από το φρεάτιο εκβολής 6 πέφτουν μερικά ρινίσματα αλουμινίου).
Μια επαναρύθμιση μεγαλύτερη από την απαιτούμενη οδηγεί σε περιττή φθορά της πλάκας πίεσης 12.
Ανωμαλίες Ο κύλινδρος κοπής μπλοκάρει
Οταν αλλάζετε τη φορά περιστροφής πρέπει να διακόπτετε πάντα τη λειτουργία του μηχανήματος και να περιμένετε μέχρι να σταματησει τελείως να δουλεύει.
Κηπουρικά απορρίμματα δεν τραβιούνται προς τα μέσα:
■Ο κύλινδρος κοπής 13 περιστρέφεται αναποδα: Αλλάξετε τη φορά περιστροφής.
■Το προς κοπή υλικό είναι μαλακό και υγρό:
Σπρώξτε το μ' ένα ξύλο ή κόψτε μαζί και κλαδιά.
■Το προς κοπή υλικό σκαλώνει στη χοάνη πλήρωσης 10: Θέστε το διακόπτη αλλαγής φοράς περιστροφής 2 στην αριστερή θέση ξεσκαλώνοντας έτσι το υλικό.
Χοντρά κλαδιά δεν τραβιούνται από τον κύλινδρο κοπής:
■Εξετάστε τον κύλινδρο κοπής 13: Αν έχει φθαρεί πολύ τότε πρέπει να αντικατασταθεί.
Το προς κοπή υλικό δεν κόβεται εντελώς, τα κομμάτια κρέμονται αλυσιδωτά το ένα από το αλλο:
■Προβείτε σε επαναρύθμιση της πλάκας πίεσης 12 (σύμφωνα με το κεφάλαιο «Επαναρύθμιση της πλάκας πίεσης»).
■Αν η πλάκα πίεσης 12 δεν επαναρυθμίζεται πλέον, τότε πρέπει να αντικατασταθεί.
Ο κινητήρας δε δουλεύει:
■Η διάταξη προστασίας από υπερφόρτωση έχει διεγερθεί: Αφήστε τον κινητήρα να κρυώσει. Θέστε το διακόπτη αλλαγής φοράς περιστροφής 2 στην αριστερή θέση (όπισθεν) και βάλτε το μηχάνημα πάλι εμπρός. Περιμένετε μέχρι να εξουδετερωθεί το μπλοκάρισμα. Ακολούθως θέστε το μηχάνημα εκτός λειτουργίας και επαναφέρετε το διακόπτη αλλαγής φοράς περιστροφής στη δεξιά θέση. Ελέγξτε την ηλεκτρική ασφάλεια του σπιτιού. Το ηλεκτρικό κύκλωμα πρέπει να ασφαλιστεί τουλάχιστο ώς εξής: ΑΧΤ 2200 ΗΡ = 10 Α, ΑΧΤ 2500 ΗΡ = 16 Α.
Ο κύλινδρος κοπής περιστρέφεται από μόνος του ανάποδα:
■Όταν ο κύλινδρος κοπής μπλοκάρει ξαφνικά (π. χ. εξαιτίας ενός χονδρού κλάδου), τότε αλλάζει αυτόματα η φορά περιστροφής. Σ' αυτήν την περίπτωση θέστε το μηχάνημα εκτός λειτουργίας, περιμένετε να σταματήσει τελείως να κινείται κι ακολούθως θέστε το πάλι σε λειτουργία.
- Θέστε το διακόπτη αλλαγής περιστροφής 2 στην αριστερή θέση και μετά θέστε το μηχάνημα σε λειτουργία. Ο κύλινδρος κοπής 13 περιστρεφεται προς τα πίσω, απελευθερώνοντας έτσι το σφηνωμένο προς κοπή υλικό (ἡ το ξένο αντικείμενο). Μια ειδική κατασκευή του μηχανισμού μετάδοσης κίνησης με συναρμογή περιστρεφόμενης γωνίας επιτρέπει στον κινητήρα την εκκίνηση με την αντίστοιχη αντίθετη φορά περιστροφής, ακόμη κι αν έχει μπλοκάρει ο κύλινδρος κοπής 13. Σε ιδιαίτερα ακραίες περιπτώσεις λύστε την πλάκα πίεσης 12 (ενάντια στην ωρολογιακή φορά), πριν θέσετε μηχάνημα στην αντίστροφη λειτουργία.
- Όταν απελευθερωθεί το προς κοπή υλικό τοποθετήστε το διακόπτη αλλαγής φοράς περιστροφής 2 στη δεξιά θέση και στη συνέχεια θέστε το μηχάνημα σε λειτουργία. Αν χρειαστεί, επαναρυθμίστε την πλάκα πίεσης.
– Αν ληφθούν τα μέτρα 1 και 2 και ο κύλινδρος κοπής είναι ακόμη μπλοκαρισμένος πρέπει να αποσυναρμολογηθεί ο κύλινδρος κοπής 13, να ελεγχθεί για τυχόν βλάβες και να καθαριστεί όπως περιγράφεται στο κεφάλαιο «Αλλαγή του κυλίνδρου κοπής και της πλάκας πίεσης».
Συντήρηση και αποθήκευση
■Τραβάτε το φις από την πρίζα πριν διεξάγετε οποιαδήποτε εργασία στο ίδιο το μηχάνημα.
Διατηρείτε το μηχάνημα και τις σχισμές αερισμού πάντα καθαρές, για να μπορείτε να εργάζεσθε καλά και ασφαλώς.
Ο κλαδοκόπτης δεν επιτρέπεται να καθαρίζεται με πλυντικά υψηλής πίεσης ή με τρεχούμενο νερό. Ελέγχετε από καιρο σε καιρό τη σταθερότητα των βιδών στερέωσης του τροχήλατου φορέα.
Η διάρκεια ζωής του κύλινδρου κοπής 13 και της πλάκας πίεσης 12 ανέρχεται σε πολλά χρόνια, αν γίνεται κανονική χρήση και επακολουθεί η προβλεπόμενη επαναρύθμιση.
Ξεμοντάρετε και καθαρίστε τον κύλινδρο κοπής (όπως περιγράφεται στο κεφάλαιο «Αλλαγή του κυλίνδρου κοπής και της πλάκας πίεσης») πριν από την αποθήκευση του μηχανήματος. Στη συνέχεια περιποιηθείτε τον κύλινδρο κοπής με «σπρέι» συντήρησης (εξάρτημα, κωδικ. αριθ. 1 609 200 399) και λιπάνετε τα μέρη που υπόκεινται σε τριβή.
Αν παρ' όλς τις επιμελημένες μεθόδους κατασκευής κι ελέγχου το μηχάνημα σταματήσει κάποτε, τότε δώστε το για επισκευή σ' ένα εξουσιοδοτημένο συνεργείο.
Οταν ζητάτε διασαφητικές πληροφορίες και όταν παραγγέλλετε ανταλλακτικά, παρακαλούμε να αναφέρετε οπωσδήποτε το 10ψήφιο κωδικό αριθμό που υπάρχει στην πινακίδα κατασκευαστή!
Αποσυναρμολόγηση του κυλίνδρου κοπής/της πλάκας πίεσης (βλέπε εικόνα G
■Τραβάτε το φις από την πρίζα πριν διεξάγετε οποιαδήποτε εργασία στο ίδιο το μηχάνημα.
- Ξεμοντάρετε τον κύλινδρο κοπής 13 /την πλάκα πίεσης 12 ακολουθώντας τη σειρά ① – ⑤.
- Καθαρίστε τον κύλινδρο κοπής 13.
- Λιπάνετε τα μέρη που υπόκεινται σε τριβή.
- Μοντάρετε εκ νέου τα διάφορα εξαρτήματα ακολουθώντας τη σειρά ⑤ – ①.
- Τέλος στρέψτε το κουμπί επαναρύθμισης 8 προς τα δεξιά μέχρι να ακουστεί θόρυβος τροχίσματος κι από το φρεάτιο εκβολής 6 αρχίζουν να πέφτουν μερικά μικρά ρινίσματα αλουμινίου. Σε περίπτωση δυσκινησίας του κουμπιού επαναρύθμισης 8, π. χ. από ρύπανση, λύστε το ενδεχομένως με το κλειδί τύπου Αλεν 7.
Διαθέτονται τα παρακάτω ανταλλακτικά:
Πλάκα πίεσης ......Κωδικ. Αριθ. 1 601 000 001
Ασφάλεια μεταφοράς (βλέπε εικόνα H
Κατά την μεταφορά χωρίς τον τροχήλατο φορέα πρέπει να χρησιμοποιούνται παντοτε οι ασφάλειες μεταφοράς 14.
Προστασία περιβάλλοντος
Περιβαλλοντικό σήμα «Γαλάζιος Αγγελος».
Απονεμήθηκε για ιδιαίτερα χαμηλή δημιουργία θορύβου.
RAL UZ54
Απόσυρση
Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.
Μόνο για χώρες της ΕΕ:
Μη ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτιού σας! Σύμφωνα με την Κοινοτική Οδηγία 2002/96/ΕΚ σχετικά με τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και την μεταφορά της
σε εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία δεν είναι υποχρεωτικό πλέον να συλλέγονται ξεχωριστά πριν να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.
Υπηρεσία εξυπηρέτησης πελατών (Service)
Αναλυτικά σχέδια και πληροφορίες για ανταλλακτικά θα βρείτε στην ηλεκτρονική διεύθυνση:
www.bosch-pt.com
Robert Bosch A.E.
Κηφισσού 162
12131 Περιστέρι-Αθήνα
📞......+30 210 57 01 200 KENTPO
📞......+30 210 57 70 081 - 083 KENTPO
Fax....+30 210 57 01 263
Fax....+30 210 57 70 080
www.bosch.gr
ABZ Service A.E.
📞......+30 210 57 01 375 - 378 SERVICE
Fax +30 210 57 73 607
Δήλωση συμβατικότητας
Εξακρίβωση των τιμών μέτρησης σύμφωνα με 2000/14/ΕΚ (ὑψος 1,60 m, απόσταση 1 m).
Η σύμφωνα με την καμπύλη Α εκτιμηθείσα στάθμη θορύβου της συσκευής ανέρχεται σε: Στάθμη ακουστικής πίεσης 78 dB (Α). Στάθμη ηχητικής ισχύος 89 dB (Α).
Δηλούμε υπευθύνως ότι το προϊόν αυτό εκπληρώνει τους εξής κανονισμούς ή κατασκευαστικές συστάσεις: EN 60 335, pr EN 13683 σύμφωνα με τις διατάξεις των Οδηγιών 89/336/ΕΟΚ, 98/37/ΕΚ, 2000/14/ΕΚ.
2000/14/EK: Η εγγυημένη στάθμη ακουστικής πίεσης LWA είναι μικρότερη από 92 dB (A). Διαδικασία αποτίμησης της συμβατικότητας σύμφωνα με το παράρτημα V.
Leinfelden, 09.2003.
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Τηρούμε το δικαιώμα αλλαγών
