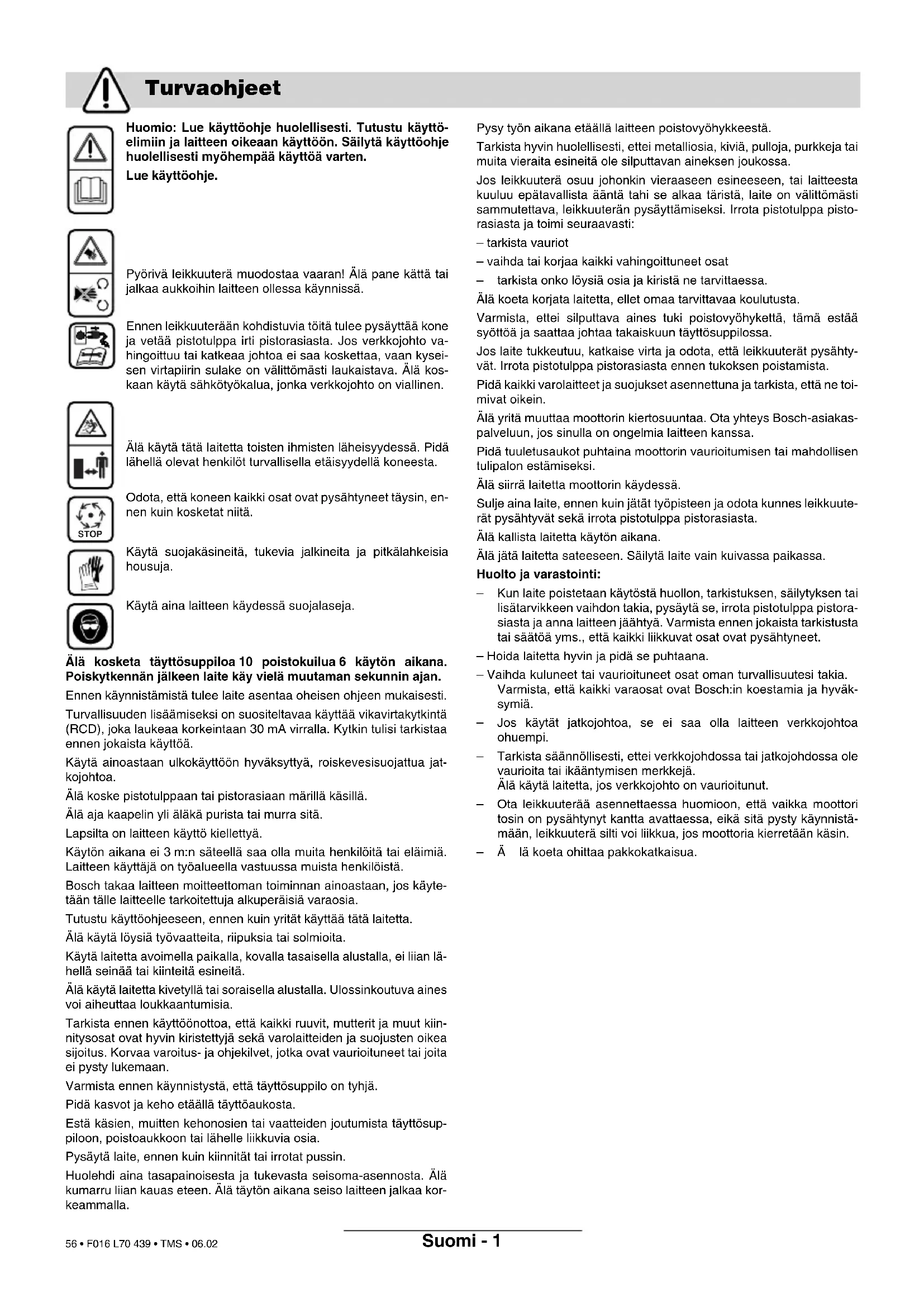

Samsvarserklæring F016 L70 439 - book.book Seite 5 Dienstag, 28. Februar 2006 7:57 07 55 • F016 L70 439 • TMS • 06.02Suomi - 1 Huomio: Lue käyttöohje huolellisesti. Tutustu käyttö- elimiin ja laitteen oikeaan käyttöön. Säilytä käyttöohje huolellisesti myöhempää käyttöä varten. Lue käyttöohje. Pyörivä leikkuuterä muodostaa vaaran! Älä pane kättä tai jalkaa aukkoihin laitteen ollessa käynnissä. Ennen leikkuuterään kohdistuvia töitä tulee pysäyttää kone ja vetää pistotulppa irti pistorasiasta. Jos verkkojohto va- hingoittuu tai katkeaa johtoa ei saa koskettaa, vaan kysei- sen virtapiirin sulake on välittömästi laukaistava. Älä kos- kaan käytä sähkötyökalua, jonka verkkojohto on viallinen. Älä käytä tätä laitetta toisten ihmisten läheisyydessä. Pidä lähellä olevat henkilöt turvallisella etäisyydellä koneesta. Odota, että koneen kaikki osat ovat pysähtyneet täysin, en- nen kuin kosketat niitä. Käytä suojakäsineitä, tukevia jalkineita ja pitkälahkeisia housuja. Käytä aina laitteen käydessä suojalaseja. Älä kosketa täyttösuppiloa 10 poistokuilua 6 käytön aikana. Poiskytkennän jälkeen laite käy vielä muutaman sekunnin ajan. Ennen käynnistämistä tulee laite asentaa oheisen ohjeen mukaisesti. Turvallisuuden lisäämiseksi on suositeltavaa käyttää vikavirtakytkintä (RCD), joka laukeaa korkeintaan 30 mA virralla. Kytkin tulisi tarkistaa ennen jokaista käyttöä. Käytä ainoastaan ulkokäyttöön hyväksyttyä, roiskevesisuojattua jat- kojohtoa. Älä koske pistotulppaan tai pistorasiaan märillä käsillä. Älä aja kaapelin yli äläkä purista tai murra sitä. Lapsilta on laitteen käyttö kiellettyä. Käytön aikana ei 3 m:n säteellä saa olla muita henkilöitä tai eläimiä. Laitteen käyttäjä on työalueella vastuussa muista henkilöistä. Bosch takaa laitteen moitteettoman toiminnan ainoastaan, jos käyte- tään tälle laitteelle tarkoitettuja alkuperäisiä varaosia. Tutustu käyttöohjeeseen, ennen kuin yrität käyttää tätä laitetta. Älä käytä löysiä työvaatteita, riipuksia tai solmioita. Käytä laitetta avoimella paikalla, kovalla tasaisella alustalla, ei liian lä- hellä seinää tai kiinteitä esineitä. Älä käytä laitetta kivetyllä tai soraisella alustalla. Ulossinkoutuva aines voi aiheuttaa loukkaantumisia. Tarkista ennen käyttöönottoa, että kaikki ruuvit, mutterit ja muut kiin- nitysosat ovat hyvin kiristettyjä sekä varolaitteiden ja suojusten oikea sijoitus. Korvaa varoitus- ja ohjekilvet, jotka ovat vaurioituneet tai joita ei pysty lukemaan. Varmista ennen käynnistystä, että täyttösuppilo on tyhjä. Pidä kasvot ja keho etäällä täyttöaukosta. Estä käsien, muitten kehonosien tai vaatteiden joutumista täyttösup- piloon, poistoaukkoon tai lähelle liikkuvia osia. Pysäytä laite, ennen kuin kiinnität tai irrotat pussin. Huolehdi aina tasapainoisesta ja tukevasta seisoma-asennosta. Älä kumarru liian kauas eteen. Älä täytön aikana seiso laitteen jalkaa kor- keammalla. Pysy työn aikana etäällä laitteen poistovyöhykkeestä. Tarkista hyvin huolellisesti, ettei metalliosia, kiviä, pulloja, purkkeja tai muita vieraita esineitä ole silputtavan aineksen joukossa. Jos leikkuuterä osuu johonkin vieraaseen esineeseen, tai laitteesta kuuluu epätavallista ääntä tahi se alkaa täristä, laite on välittömästi sammutettava, leikkuuterän pysäyttämiseksi. Irrota pistotulppa pisto- rasiasta ja toimi seuraavasti: – tarkista vauriot – vaihda tai korjaa kaikki vahingoittuneet osat – tarkista onko löysiä osia ja kiristä ne tarvittaessa. Älä koeta korjata laitetta, ellet omaa tarvittavaa koulutusta. Varmista, ettei silputtava aines tuki poistovyöhykettä, tämä estää syöttöä ja saattaa johtaa takaiskuun täyttösuppilossa. Jos laite tukkeutuu, katkaise virta ja odota, että leikkuuterät pysähty- vät. Irrota pistotulppa pistorasiasta ennen tukoksen poistamista. Pidä kaikki varolaitteet ja suojukset asennettuna ja tarkista, että ne toi- mivat oikein. Älä yritä muuttaa moottorin kiertosuuntaa. Ota yhteys Bosch-asiakas- palveluun, jos sinulla on ongelmia laitteen kanssa. Pidä tuuletusaukot puhtaina moottorin vaurioitumisen tai mahdollisen tulipalon estämiseksi. Älä siirrä laitetta moottorin käydessä. Sulje aina laite, ennen kuin jätät työpisteen ja odota kunnes leikkuute- rät pysähtyvät sekä irrota pistotulppa pistorasiasta. Älä kallista laitetta käytön aikana. Älä jätä laitetta sateeseen. Säilytä laite vain kuivassa paikassa. Huolto ja varastointi: – Kun laite poistetaan käytöstä huollon, tarkistuksen, säilytyksen tai lisätarvikkeen vaihdon takia, pysäytä se, irrota pistotulppa pistora- siasta ja anna laitteen jäähtyä. Varmista ennen jokaista tarkistusta tai säätöä yms., että kaikki liikkuvat osat ovat pysähtyneet. – Hoida laitetta hyvin ja pidä se puhtaana. – Vaihda kuluneet tai vaurioituneet osat oman turvallisuutesi takia. Varmista, että kaikki varaosat ovat Bosch:in koestamia ja hyväk- symiä. – Jos käytät jatkojohtoa, se ei saa olla laitteen verkkojohtoa ohuempi. – Tarkista säännöllisesti, ettei verkkojohdossa tai jatkojohdossa ole vaurioita tai ikääntymisen merkkejä. Älä käytä laitetta, jos verkkojohto on vaurioitunut. – Ota leikkuuterää asennettaessa huomioon, että vaikka moottori tosin on pysähtynyt kantta avattaessa, eikä sitä pysty käynnistä- mään, leikkuuterä silti voi liikkua, jos moottoria kierretään käsin. –Älä koeta ohittaa pakkokatkaisua. Turvaohjeet STOP F016 L70 439 - book.book Seite 1 Dienstag, 28. Februar 2006 7:57 07 56 • F016 L70 439 • TMS • 06.02Suomi - 2

Käyttötapa S 6 (40 %) kuvaa kuormitusprofiilia, joka syntyy 4 minuutin käytöstä ja 6 minuutin tyhjäkäynnistä. Käytännössä on jatkuva käyttö sallittua.

Riippuu puun kovuudesta. 1 Käynnistyskytkin 2 Suunnanvaihtokytkin 3 Pistotulppa** 4 Kuljetusteline 5 Pussi/suojus* 6 Poistokuilu 7 Kuusiokoloavain 8 Säätönuppi 9 Pussin pidikkeet 10 Täyttösuppilo 11 Valmistusnumero *Lisätarvikkeet **maakohtainen *Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä sisälly toimitukseen! Laite on tarkoitettu kodista ja harrastepuutarhasta syntyvän kompostoitavan kuitu- ja puuaineksen silp- pumiseen. Ota laite ulos pakkauksesta (katso kuvaa ). Poista puuosat (kuljetussuojaa) (katso kuvaa ). Asenna pyörät ja kuljetusteline (katso kuvaa ). Käytä aina kuljetussuojaa kun siirrät laitetta il- man vaunua. Tarkista verkkojännite! Virtalähteen jännitteen täy- tyy olla sama kuin mallikilpeen merkitty. 230 V-mer- kittyjä laitteita voidaan käyttää myös 220 V ver- koissa. Virtapiiriä tulee suojata vähintään näin: AXT 2200 HP = 10 A, AXT 2500 HP = 16 A. Käytettäessä sähköaggregaatin kanssa tarvitaan seuraavan teholuokan laitteita: AXT 2200 HP — 3,5 kVA/2800 W AXT 2500 HP — 4,0 kVA/3300 W. (esim.: Bosch-moottorigeneraattori G-3600-sarja). Pidennyskaapeli, jonka johdinhalkaisija on liian pieni johtaa laitteen tehokkuuden selvään alenemiseen. Alle 25 m:n pituisiin kaapeleihin tarvitaan vähintään 3 x 1,5 mm

johdinhalkaisijaa, yli 25 m:n kaapeleihin on halkaisijan oltava vähintään 2,5 mm

Kierrä aina kaapelirumpu täysin auki.

Aseta laite aina tukevalle vaakasuoralle alus- talle. Älä kallista tai liikuta käytön aikana. Poista multa ja hiekka juurista. Vieraat esineet, ku- ten kivet, lasi, metallit, kankaat ja muovit eivät saa päästä täyttöaukkoon, ne terä 13 saattaa muuten vaurioitua. Tekniset tiedot Eko-silppuri AXT 2200 HP AXT 2500 HP Tilausnumero 0 600 852 0.. 0 600 852 1.. Ottoteho, S 6 (4/6 min)

[W] 2 200 2 500 Ottoteho, S 1 [W] 2 000 2 300 Tyhjäkäyntikierrosluku [min

Pussi kuuluu toimitukseen kuuluu toimitukseen Paino, n. [kg] 25 26 Suojausluokka / I / I Koneen osat Asianmukainen käyttö Kokoonpano

C D Ennen käyttöönottoa F016 L70 439 - book.book Seite 2 Dienstag, 28. Februar 2006 7:57 07 57 • F016 L70 439 • TMS • 06.02Suomi - 3 Suunnanvaihtokytkimen 2 tulee olla oikeassa asen- nossa. Täyttösuppilon 10 tulee olla tyhjä (katso kuvaa ). Käynnistys: Aseta käynnistyskytkin 1 asentoon ”I”. Pysäytys: Aseta käynnistyskytkin 1 asentoon ”O”. Terä pyörii vielä virran katkaisun jälkeen! Uudelleenkäynnistyssuoja Verkkojännitteen katkoksen aikana ponnahtaa käynnistyskytkin 1 asentoon ”0”. Laite ei käynnisty itsestään kun verkkojännite palaa. Suunnanvaihtokytkin 2 (katso kuvaa ) Sammuta laite ja odota että se pysähtyy ennen kuin vaihdat sen kiertosuuntaa. Oikea asento: Terä vetää sisään ja leikkaa. Vasen asento: Terä pyörii taaksepäin ja työntää ulos puristukseen jäänyt silputtava aines. Ylikuormitussuoja Liian suuri kuorma (esim. terän tukkeutuminen) kat- kaisee laitteen muutaman sekunnin kuluttua. Käyn- nistyskytkin 1 ponnahtaa asentoon ”0”. Käännä suunnanvaihtokytkin 2 vasempaan asentoon (taak- sepäin) ja käynnistä laite hetken kuluttua uudelleen. Käytä aina laitteen käydessä suojalaseja ja suo- jakäsineitä. Silputun aineen keräämiseksi ripustat pussin 5 kan- tohihnoistaan molemminpuolisiin pidikkeisiin 9. Syötä silputtava aines. Terä 13 vetää syötetyn ai- neksen itsestään silppuriin. Laitteesta pitkällä ulkona olevat silputta- vat oksat saattavat tällöin piiskata ympä- riinsä, säilytä siis riittävä turvaetäisyys. Syötä aina vain niin paljon ainetta, että täyttösup- pilo 10 ei tukkeudu. Lakastuneet ja kosteat aineet sekä useita päiviä va- rastoitu puutarhajäte tulee silppua vuorottain oksien kanssa. Näin estät terän 13 tukkeutumisen. Älä silppua pehmeitä jätteitä, joissa ei ole kinteää koostumusta, kuten esim. keittiöjätteitä, vaan kom- postoi nämä suoraan. Tarkista, että silputtu aine sopii putoamaan vapaasti poistokuilusta 6 – ulostulon tukkeutumisvaara. Silppupussi tai silputtu aine ei saa peittää tuuletus- aukkoja . Vältä tukkimasta poistokuilua 6, koska tämä voi joh- taa silputtavan aineksen takaiskuun täyttösuppi- lossa. Silputtavien oksien kovuus riippuu niiden lajista, kui- vuusasteesta ja siitä miten vanhoja ne ovat. Parhaan tuloksen saat, kun silppuat tuoreita oksia pian niiden leikkauksen jälkeen. Pehmeät puutarha-ainekset silppuuntuvat parhaiten pienissä erissä, etenkin, jos ovat märkiä. Tukkeutu- minen voidaan estää syöttämällä välillä oksia silppu- riin. Painelevy 12 on säädetty tehtaalla eikä sitä tarvitse säätää ensimmäistä käyttökertaa varten. Painelevyn 12 kuluttua, se tulee säätää (silputtu ai- nes, esim. oksat riippuvat ketjunomaisesti kiinni toi- sissaan eivätkä katkea kunnolla): Aseta suunnanvaihtokytkin 2 oikeaan asentoon ja käynnistä laite. Käännä (tarvittaessa kuusiokoloavainta 7 käyttäen) moottorin käydessä säätönuppia 8 yhden hampaan verran oikealle myötäpäivään, kunnes kuulet ke- vyen hankausäänen (terä 13 osuu painelevyyn 12 ja poistokuilusta 6 tulee muutama pieni alumiinilastu). Säädä vain tarvittava määrä muuten painelevyä 12 kuluu tarpeettomasti. Sammuta laite ja odota että se pysähtyy ennen kuin vaihdat sen kiertosuuntaa. Laite ei vedä puutarhajätteitä sisään: ■ Terä 13 pyörii taaksepäin: Vaihda kiertosuunta. ■ Silputtava aines on pehmeä ja märkä: syötä sitä eteenpäin puutikulla tai silppua oksia. ■ Silputtava aines on tukkinut syöttöaukon 10: Käännä suunnanvaihtokytkin 2 vasempaan asentoon silputtavan aineen vapauttamiseksi. Käyttöönotto Työskentelyohjeita

Silppuamisohjeita Painelevyn jälkisäätö (katso kuvaa ) Häiriöt

F016 L70 439 - book.book Seite 3 Dienstag, 28. Februar 2006 7:57 07 58 • F016 L70 439 • TMS • 06.02Suomi - 4 Laite ei vedä sisään paksuja oksia: ■ Tarkista terä 13: Jos terä on voimakkaasti kulu- nut on se uusittava. Silputtava aines ei katkea siististi, osat riippuvat ketjussa toisissaan: ■ Säädä painelevyä 12 (luvun ”Painelevyn säätö” mukaisesti). ■ Ellet enää pysty säätämään painelevyä 12 on se vaihdettava uuteen. Moottori ei pyöri: ■ Ylikuormitussuoja on lauennut: Anna moottorin jäähtyä. Aseta suunnanvaihtokytkin 2 vasem- paan asentoon (taaksepäin) ja käynnistä laite uu- delleen. Pysäytä kone tämän jälkeen ja käännä suunnanvaihtokytkin uudelleen oikealle. Tarkista, että liitäntäpiirin sulake on vähintään seuraavan kokoinen. Virtapiiriä tulee suojata vä- hintään näin: AXT 2200 HP = 10 A, AXT 2500 HP = 16 A. Kiertosuunta vaihtuu itsestään: ■ Laitteen äkillisesti tukkeuduttua (esim. suuren ok- san takia) muuttuu terän kiertosuunta automaatti- sesti. Pysäytä tässä tapauksessa laite, odota että terä pysähtyy ja käynnistä sitten laite uudelleen. – Käännä suunnanvaihtokytkin 2 vasempaan asentoon, ja käynnistä laite. Terä 13 pyörii taak- sepäin ja vapauttaa puristuksessa olevan silput- tavan aineksen (tai vieraan kappaleen). Erikoinen vaihteistorakenne kiertokulmavälyksineen mah- dollistaa moottorin käynnistyksen vastakkaiseen suuntaan myös terävalssin ollessa lukkiutu- nut 13. Äärimmäisissä tapauksissa täytyy paine- levyä 12 höllätä (vastapäivään), ennen kuin kone kytketään pyörimään vastakkaiseen suuntaan. – Kun puristuksessa ollut silputtava aines on vapaa käännät suunnanvaihtokytkimen 2 oikeaan asen- toon ja käynnistät koneen. Säädä painelevyä tar- vittaessa. – Ellei tukkeutumaa saada poistettua toimenpi- teillä 1 ja 2, on terävalssi 13 irrotettava, tarkistet- tava että se on ehjä ja puhdistettava luvussa ”Terävalssin/painelevyn vaihto” selostetulla ta- valla. ■ Irrota pistotulppa pistorasiasta ennen kaikkia koneeseen kohdistuvia töitä.

Pidä aina laite ja tuuletusaukot puhtaina voi- daksesi työskennellä hyvin ja turvallisesti. Silppuria ei saa puhdistaa painepesurilla tai juokse- valla vedellä. Tarkista silloin tällöin kuljetustelineen ruuvien kireys. Terä 13 ja painelevy 12 kestävät normaalikäytössä ja ohjeidenmukaisella säädöllä useita vuosia. Irrota terä ja puhdista se ennen laitteen varastoi- mista (selostus luvussa ”Terävalssin/painelevyn vaihto”). Käsittele samalla terä hoitoruiskeella (tar- vike, til. n:o 1 609 200 399) ja voitele laakerikohdat. Jos laitteeseen huolellisesta valmistus- ja testaus- menetelmästä huolimatta joskus tulisi vika, tulee korjauksen suorittaa Bosch-sopimushuolto. Ilmoita ehdottomasti laitteen 10-numeroinen tilaus- numero kaikissa kyselyissä ja varaosatilauksissa! ■ Irrota pistotulppa pistorasiasta ennen kaikkia koneeseen kohdistuvia töitä. – Irrota terä 13 ja painelevy 12 järjestyksessä ➀ – ➄ mukaisesti. – Puhdista terä 13. – Puhdista ja voitele laakerikohdat. – Asenna yksittäisosat järjestyksessä ➄ – ➀. – Kierrä tämän jälkeen painelevyn säätönuppia 8 kunnes kuulet hiertävän äänen ja poistoau- kosta 6 tulee muutamia pieniä alumiinilastuja. Jos säätönuppi 8 on jäykkä esim. Likaantumisen johdosta on tämä tarvittaessa höllättävä kuusio- koloavaimella 7. Seuraavia varaosia on saatavilla: Painelevy ...............................Til.n:o 1 601 000 001 Käytä aina kuljetussuojaa 14 kun siirrät laitetta ilman vaunua! Terä lukkiutunut Huolto ja varastointi Terän/painelevyn irrotus (katso kuvaa ) Käynnistysvarmistin (katso kuvaa )

F016 L70 439 - book.book Seite 4 Dienstag, 28. Februar 2006 7:57 07 59 • F016 L70 439 • TMS • 06.02Suomi - 5 Ympäristömerkki Blauer Engel. Myönnetty, koska se on poikkeukselli- sen hiljainen. RAL UZ54 Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toi- mittaa ympäristöystävälliseen uusiokäyttöön. Vain EU-maita varten: Älä heitä sähkötyökaluja talousjättei- siin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direk- tiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön. Räjähdyspiirustuksia ja tietoja varaosista löydät osoitteesta: www.bosch-pt.com Bosch-keskushuolto Pakkalantie 21A 01510 Vantaa ✆ ...................................................... +358 (0)9 / 43 59 - 91 Faksi................................................. +358 (0)9 / 8 70 23 18 Mitta-arvot annettu 2000/14/EY mukaan (korkeus 1,60 m, etäisyys 1 m). Työkalun tyypillinen A-arvioitu melutaso: äänen pai- netaso 78 dB (A); äänentehotaso 89 dB (A). Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standar- doimisasiakirjojen vaatimusten mukainen EN 60 335, pr EN 13683 seuraavien direktiivien määräysten mukaisesti: 89/336/ETY, 98/37/EY, 2000/14/EY. 2000/14/EY: Taattu äänentehotaso L
