AXT 2500 HP - Kıyma makinesi BOSCH - Ücretsiz kullanım kılavuzu

Ürün türü	Sessiz bahçe parçalayıcı (kıyma makinesi olarak da anılır)
Marka	Bosch
Model	AXT 2500 HP
Güç tüketimi (S6 %40 modu)	2500 W
Güç tüketimi (S1 modu)	2300 W
Boşta dönüş hızı	40 dev/dk
Maksimum verim	150 kg/sa
Maksimum dal çapı	40 mm
Ağırlık	26 kg
Koruma sınıfı	II (çift yalıtım)
Besleme gerilimi	230 V ~ 50 Hz
Minimum elektrik koruması	16 A
Toplama torbası dahil	Evet
Açma/Kapatma anahtarı	Yeniden başlatma korumalı
Dönüş yönü şalteri	İleri/geri tıkanıklığı gidermek için
Bıçak taşıyıcı rotor	Ayarlanabilir, değiştirilebilir
Sıkıştırma plakası	Ayarlanabilir, aşınan parça
Gürültü seviyesi (şiddet)	78 dB(A)
Garantili gürültü seviyesi LWA	92 dB(A)'dan düşük
Bakım	Havalandırma aralıklarının düzenli temizliği, yatakların yağlanması
Güvenlik	Yeniden başlatma koruması, aşırı yükte otomatik durma, dönen bıçak
Mevcut yedek parçalar	Sıkıştırma plakası (ref. 1 601 000 001), bıçak taşıyıcı rotor, bakım spreyi
Satış sonrası servis	Fransa : 0 800 05 50 51, Belçika : +32 (0)2 / 525 51 43
Çevre etiketi	Mavi Melek (RAL UZ54)

Sık sorulan sorular - AXT 2500 HP BOSCH

AXT 2500 HP parçalayıcı nasıl çalıştırılır?

Haznenin boş olduğundan ve dönüş yönü şalterinin sağ konumda olduğundan emin olun. Cihazı fişe takın ve Açma/Kapatma anahtarına « I » konumunda basın. Cihaz çalışır.

Rotor sıkışırsa ne yapmalı?

Cihazı kapatın (anahtarı « O » konumuna getirin) ve tamamen durmasını bekleyin. Dönüş yönü şalterini sol konuma (geri) alarak atıkları serbest bırakın. Ardından sağ konumda yeniden çalıştırın.

Sıkıştırma plakası nasıl ayarlanır?

Motor çalışırken, ayar düğmesini (veya altıgen anahtarı) saat yönünde, bir rendeleme sesi duyana kadar çevirin. Bu, bıçakların hafifçe kestiğini gösterir. Sadece kademeli olarak ayarlayın.

Hangi atıkları parçalayabilirim?

Odunsu ve lifli bahçe atıkları: 40 mm çapa kadar dallar, yeşil atıklar. Yumuşak atıklardan (mutfak), taşlardan, metallerden, camdan, plastiklerden kaçının.

Parçalayıcının bakımı nasıl yapılır?

Herhangi bir müdahaleden önce daima fişi çekin. Havalandırma aralıklarını düzenli olarak temizleyin. Rotor yataklarını yağlayın. Depolamadan önce rotoru Bosch bakım spreyi ile işlemden geçirin.

Motor çalışmıyorsa ne yapmalı?

Cihazın aşırı ısınmadığını kontrol edin: aşırı yük koruması devreye girmiş olabilir. Soğumasını bekleyin, ardından şalteri geri konuma alın ve yeniden çalıştırın. Ayrıca sigortayı da kontrol edin (16 A gereklidir).

Bıçak taşıyıcı rotor nasıl değiştirilir?

Cihazın fişini çekin. 1'den 5'e kadar işaretleri takip ederek rotoru ve sıkıştırma plakasını sökün. Yatakları temizleyin ve yağlayın. Ters sırayla yeniden monte edin. Montaj sonrası sıkıştırma plakasını yeniden ayarlayın.

Atıklar neden doğru şekilde parçalanmıyor?

Dönüş yönünü kontrol edin (sağ konumda olmalı). Sıkıştırma plakası aşınmışsa ayarlayın veya değiştirin. Çok yumuşak atıkların dallarla karıştırılması gerekebilir.

Bir jeneratör için gereken güç nedir?

AXT 2500 HP için en az 4,0 kVA / 3300 W gücünde bir jeneratör öngörün. 25 m'ye kadar en az 3x1,5 mm² kesitli uzatma kablosu kullanın, aksi takdirde 2,5 mm².

Yedek parçalar nereden bulunur?

Parçalar Bosch bayilerinde mevcuttur. Sıkıştırma plakası referansı: 1 601 000 001. Patlama görünümleri için www.bosch-pt.com adresini ziyaret edin.

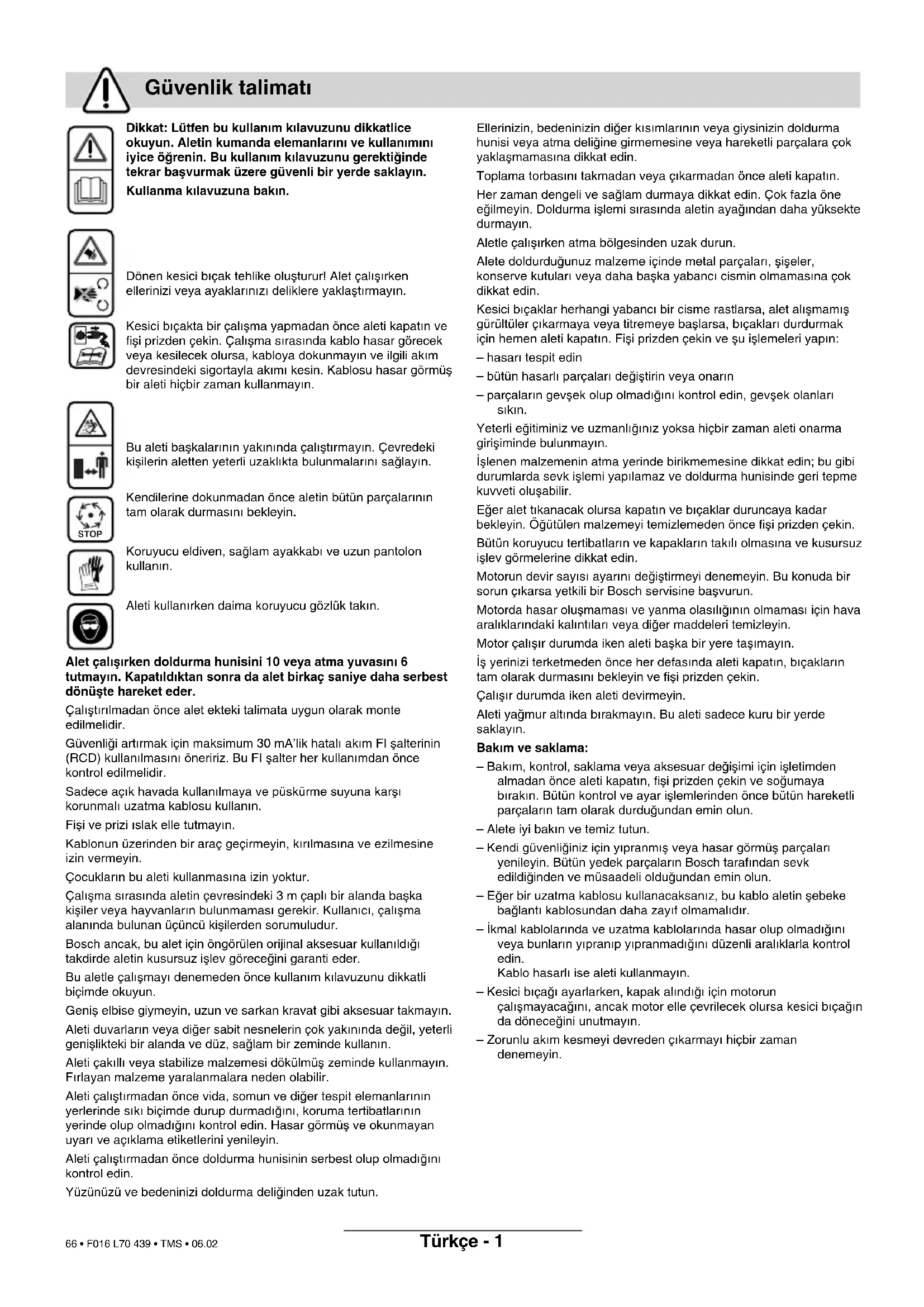

KULLANIM KILAVUZU AXT 2500 HP BOSCH

Dikkat: Lütfen bu kullanım kılavuzunu dikkatlice okuyun. Aletin kumanda elemanlarını ve kullanımını iyice öğrenin. Bu kullanım kılavuzunu gerektiğinde tekrar başvurmak üzere güvenli bir yerde saklayın. Kullanma kılavuzuna bakın.

Dönen kesici biçak tehlike oluşturur! Alet çalışırken ellerinizi veya ayaklarını zı deliklere yaklaştırmayın.

Kesici bıçakta bir çalışma yapmadan önce aleti kapatın ve fışı prizden çekin. Çalışma sırasında kablo hasar görecek veya kesilecek olursa, kabloya dokunmayın ve ilgili akım devresindeki sigortayla akımı kesin. Kablosu hasar görmüş bir aleti hiçbir zaman kullanmayın.

Bu aleti başkalarının yakınında çalıştırmayın. Çevredeki kişilerin aletten yeterli uzaklıkta bulunmalarını sağlayın.

Kendilerine dokunmadan önce aletin bütün parçalarının tam olarak durmasını bekleyin.

Koruyucu eldiven, sağlam ayakkabı ve uzun pantolon kullanın.

Aleti kullanırken daima koruyucu gözlük takın.

Alet çalışırken doldurma hunisini 10 veya atma yuvasını 6 tutmayın. Kapatıldıktan sonra da alet birkaç saniye daha serbest dönüste hareket eder.

Çalıştırılmadan önce alet ekteki talimata uygun olarak monte edilmelidir.

Güvenliği artırmak için maksimum 30 mA'lik hatalı akım FI şalterinin (RCD) kullanılmasını öneririz. Bu FI şalter her kullanımdan önce kontrol edilmelidir.

Sadece açık havada kullanılmaya ve püskürme suyuna karşı korunmalı uzatma kablosu kullanın.

Fişi ve prizi ıslak elle tutmayın.

Kablonun üzerinden bir araç geçirmeyin, kırılmasına ve ezilmesine izin vermeyin.

Çocukların bu aleti kullanmasına izin yoktur.

Çalışma sırasında aletin çevresindeki 3 m çaplı bir alanda başka kişiler veya hayvanların bulunmaması gerekir. Kullanıcı, çalışma alanında bulunan üçüncü kişilerden sorumuludur.

Bosch ancak, bu alet için öngörülen orijinal aksesuar kullanıldığı takdirde aletin kusursuz işlev göreceğini garanti eder.

Bu aletle çalışmayı denemeden önce kullanım kılavuzunu dikkatli biçimde okuyun.

Geniş elbise giymeyin, uzun ve sarkan kravat gibi aksesuar takmayın.

Aleti duvarların veya diğer sabit nesnelerin çok yakınında değil, yeterli genişlikteki bir alanda ve düz, sağlam bir zeminde kullanın.

Aleti çakıllı veya stabilize malzemesi dökülmüş zeminde kullanmayın. Fırlayan malzeme yaralanmalara neden olabilir.

Aleti çalıştırmadan önce vida, somun ve diğer tespit elemanlarının yerlerinde sıkı biçimde durup durmadığını, koruma tertibatlarının yerinde olup olmadığını kontrol edin. Hasar görmüş ve okunmayan uyarı ve açıklama etiketlerini yenileyin.

Aleti çalıştırmadan önce doldurma hunisinin serbest olup olmadığını kontrol edin.

Yüzünüzü ve bedeninizi doldurma deliğinden uzak tutun.

Ellerinizin, bedeninizin diğer kısımlarının veya giysinizin doldurma hunisi veya atma deliğine girmemesine veya hareketli parçalara çok yaklaşmamasına dikkat edin.

Toplama torbasını takmadan veya çıkarmadan önce aleti kapatın. Her zaman dengeli ve sağlam durmaya dikkat edin. Çok fazla öne eğilmeyin. Doldurma işlemi sırasında aletin ayağından daha yüksekte durmayın.

Aletle çalışırken atma bölgesinden uzak durun.

Alete doldurduğunu malzeme içinde metal parçaları, şişeler, konserve kutuları veya daha başka yabancı cismin olmamasına çok dikkat edin.

Kesici bıçaklar herhangi yabancı bir cisme rastlarsa, alet alışmamış gürültüler çıkarmaya veya titremeye başlarsa, bıçakları durdurmak için hemen aleti kapatın. Fişi prizden çekin ve şu işlemeleri yapın:

– hasarı tespit edin

– bütün hasarlı parçaları değiştirin veya onarın

– parçaların gevşek olup olmadığını kontrol edin, gevşek olanları sıkın.

Yeterli eğitiminiz ve uzmanlığınız yoksa hiçbir zaman aleti onarma girişiminde bulunmayın.

İşlenen malzemenin atma yerinde birikmemesine dikkat edin; bu gibi durumlarda sevk işlemi yapılamaz ve doldurma hunisinde geri tepme kuvveti oluşabilir.

Eğer alet tıkanacak olursa kapatın ve biçaklar duruncaya kadar bekleyin. Öğütülen malzemeyi temizlemeden önce fişi prizden çekin.

Bütün koruyucu tertibatların ve kapakların takılı olmasına ve kusursuz işlev görmelerine dikkat edin.

Motorun devir sayısı ayarını değiştirmeyi denemeyin. Bu konuda bir sorun çıkarsa yetkili bir Bosch servisine başvurun.

Motorda hasar oluşmaması ve yanma olasılığının olmaması için hava aralıklarındaki kalıntıları veya diğer maddeleri temizleyin.

Motor çalışır durumda iken aleti başka bir yere taşımayın.

İş yerinizi terketmeden önce her defasında aleti kapatın, bıçakların tam olarak durmasını bekleyin ve fişi prizden çekin.

Çalışır durumda iken aleti devirmeyin.

Aleti yağmur altında bırakmayın. Bu aleti sadece kuru bir yerde saklayın.

Bakım ve saklama:

– Bakım, kontrol, saklama veya aksesuar değişimi için işletimden almadan önce aleti kapatın, fişi prizden çekin ve soğumaya bırakın. Bütün kontrol ve ayar işlemlerinden önce bütün hareketli parçaların tam olarak durduğundan emin olun.

– Alete iyi bakın ve temiz tutun.

– Kendi güvenliğiniz için yıpranmış veya hasar görmüş parçaları yenileyin. Bütün yedek parçaların Bosch tarafından sevk edildiğinden ve müsaadeli olduğundan emin olun.

– Eğer bir uzatma kablosu kullanacaksanız, bu kablo aletin şebeke bağlantı kablosundan daha zayıf olmamalıdır.

– ikmal kablolarında ve uzatma kablolarında hasar olup olmadığını veya bunların yıpranıp yıpranmadığını düzenli aralıklarla kontrol edin.

Kablo hasarlı ise aleti kullanmayın.

– Kesici bıçağı ayarlarken, kapak alındığı için motorun çalışmayacağını, ancak motor elle çevrilecek olursa kesici bıçağın da döneceğini unutmayın.

– Zorunlu akım kesmeyi devreden çıkarmayı hiçbir zaman denemeyin.

Teknik veriler

Sessiz ağaç dalı öğütme makinesi AXT 2200 HP AXT 2500 HP

Sipariş no. 0 600 852 0.. 0 600 852 1..
Giriş gücü, S 6 (4/6 dak) ^1	[W] 2 200 2 500
Giriş gücü, S 1 [W] 2 000 2 300
Boştaki devir sayısı [/dak] 40 40
Maksimum öğütme kapasitesi	[kg/h] 140	^2)	150^2)
maks. Öğütülen ağaç dalı çapı	[mm]	38^2)	40^2)
Toplama torbası		teslimata dahil	teslimata dahil
Ağırlığı, yak.	[kg]	25	26
Koruma sınıfı		+/	+/

1) İşletim türü S 6 (40 %), 4 dakikalık yüklenmeyi ve 6 dakikalık boşta çalışmayı kapsayan bir yüklenme profilini karakterize eder. Pratik kullanımda sürekli işletme de müsaade vardır.
2) Ağacın özelliğine göre.

Aletin elemanları

1 Açma/kapama şalteri

2 Dönme yönü değiştirme şalteri

3 Sebeke fişi**

4 Sasi

5 Toplama torbası/kapak*

6 Atma haznesi

7 iç altıgen anahtar

8 Yeniden ayar düğmesi

9 Toplama torbası kancası

10 Doldurma hunisi

11 Seri numarası

*Özel aksesuar

**Ülkelere özgü

*Kullanım kılavuzunda tanımlanan ve şekilleri gösterilen akesuarın mutlaka teslimat kapsamında bulunması gerekmez!

Usulüne uygun kullanım

Bu alet, ev ve hobi bahçelerindeki lifli ve tahtalı atıkların kompost yapımına uygun biçimde ufalanması için geliştirilmiştir.

Montaj

Aleti ambalajından çıkarın (Şekil Aa bakınız).

Tahta parçaları (taşima güvenliği) alın

(Şekil Be bakınız).

Tekerlekleri ve şasiyi monte edin

(Şekil CyDakınız).

Alt takım olmadan aleti taşırken daima taşıma emniyeti kullanın.

Çalıştırmadan önce

Sebeke gerilimine dikkat edin! Akım kaynağının gerilimi, aletin tip etiketi üzerindeki verilere uygun olmalıdır. Etiketi üzerinde 230 V yazan aletler 220 V ile de çalıştırılabilir.

Akım devresinin en azından aşağıdaki şekilde sigortalanması gerekir:

AXT 2200 HP = 10 A,

AXT 2500 HP = 16 A.

Alet bir jeneratörle kullanılıyorsa, jeneratörün gücü şu olmalıdır:

AXT 2200 HP — 3,5 kVA/2800 W

AXT 2500 HP — 4,0 kVA/3300 W.

(örneğin; Bosch Jeneratör G-3600 serisi).

İletken kesiti çok küçük olan bir uzatma kablosu, aletin performansını onemli ölçüde düşürür. 25 m uzunluğundaki bir kablo için en azından 3 x 1,5 mm ^2 lik, 25 m'den uzun kablolar için de en azından 25 mm ^2 lik iletken kesiti gereklidir.

Kablo makarasını daima tam olarak açın.

Aleti daima sağlam ve yatay bir zemine yerleştirin. Çalışma sırasında devirmeyin veya hareket ettirmeyin.

Toprağı kök kalıntılarından temizleyin. Taş, cam, metal, kumaş parçası ve plastik gibi yabancı cisimler doldurma hunisine girmemelidir. Aksi takdirde bıçaklı silindir 13 hasar görebilir.

Çalıştırma

Dönme yönü değiştirme şalteri 2 sağ konumda olmalıdır. Doldurma hunisi 10 boş olmalıdır (Şekil Ee bakınız).

Açma:

Açma/kapama şalterini 1 „I“ konumuna getirin.

Kapama:

Açma/kapama şalterini 1 „O“ konumuna getirin.

Alet, kapandıktan sonra da bir süre serbest dönüste döner!

Tekrar çalışma emniyeti

Elektrik kesildiğinde açma/kapama şalteri 1 “0” konumuna gelir. Elektrik yeniden geldiğinde, alet kendiliğinden çalışmaz.

Dönme yönü değiştirme şalteri 2 (Şekil Ee bakınız)

Dönme yönünü değiştirmeden önce aleti mutlaka kapatın ve tam olarak duruncaya kadar bekleyin.

Sağ konum: Bıçaklı silindir çeker ve keser.

Sol konum: Bıçaklı silindir ters yönde döner ve sıkışmış dal parçacıklarını geri atar.

Aşırı zorlanma emniyeti

Aşırı yüklenme durumunda (örneğin bileçaklı silindirlerin bloke olması durumunda) alet birkaç saniye içinde kendiliğinden durur. Açma/kapama şalteri 1 “0” konumuna gelir. Dönme yönünü değiştirme şalterini 2 sol konuma (geri) getirin ve kısa süre sonra aleti tekrar açın.

Çalışırken dikkat edilecek hususlar

Aleti kullanırken daima koruyucu gözlük ve iş eldivenleri kullanın.

Öğütülmüş malzemenin tutulabilmesi için, biriktirme torbasının 5 taşıyıcı kemerini iki yandaki kancalara 9 takın.

Öğütülecek malzemeyi alete sürün. Alet içine itilen malzeme silindir bıçak 13 tarafından otomatik olarak çekilir.

Aletten dışarı sarkan dallar içeri çekilme sırasında bir kamçı gibi hareket edebilir; bu nedenle çalışırken yeterli uzaklıkta durmaya özen gösterin.

Doldurma hunisine 10 daima huninin tıkanmayacağı kadar malzeme doldurun.

Çürümüş, donmuş, nemli ve birkaç gün beklemiş bahçe artırlarını, dallarla dönüşümlü olarak öğütün.

Bu sayede bıçaklı silindirin 13 sıkışmasını önlersiniz.

Mutfak artıkları gibi yumuşak malzemeyi öğütmeyin, doğrudan komposta karıştırın.

Öğütülmüş malzemenin atma haznesinden 6 rahatça çıkmasına dikkat edin, aksi takdirde geriye doğru birikme ve tıkanma tehlikesi ortaya çıkar.

Havalandırma aralıkları toplama torbası veya öğütülmüş malzeme ile hiçbir zaman kapanmamalıdır.

Atma yuvasının 6 bloke olmamasını sağlayın, çünkü bu gibi durumlarda doldurma hunisinde geri tepme kuvveti oluşabilir.

Öğütme için açıklamalar

Öğütülecek dalların sertliği türlerine, yaşlarına ve kuruluk derecelerine bağlıdır.

Taze dalları budadıktan hemen sonra öğütecek olursanız en iyi sonucu alırsınız.

Yumuşak bahçe artıkları, özellikle ıslak olanlar küçük porsiyonlar halinde daha iyi öğütülür. Arada bir dallar öğütülecek olursa tıkanmaların önüne geçilebilir.

Baskı levhasının ayarlanması (Şekil F e bakınız)

Biçaklı silindir 12 fabrikasyon ayarlı olup, ilk kullanımda ayarlanması gerekmez.

Aşınma durumunda baskı levhasının 12 ayarlanması gerekir (Öğütülecek malzeme, örneğin dallar zincirleme olarak birbirine eklenir ve temiz olarak kesilemez):

Dönem yönü değiştirme şalterini 2 sağ konuma getirin ve aleti açın.

Motor çalışırken ayar düğmesini 8 (gerekirse imbus anahtarı 7 ile) kural olarak saat hareket yönünde, sağa doğru, hafif bir sürtünme kuvveti duyuluncaya kadar bir kavrama kademesi kadar çevirin (Silindir bıçak 13 baskı levhasını 12 keser ve atma yuvasından 6 birkaç küçük alüminyum talaş düşer).

Sadece gerekli ölçüde düzeltme yapın, aksi takdirde baskı İevhası 12 gereğinden fazla aşınır.

Arızalar Blçaklı silindir bloke oluyor

Dönme yönünü değiştirmeden önce aleti mutlaka kapatın ve tam olarak duruncaya kadar bekleyin.

Bahçe artıkları çekilmiyor:

■Bıçaklı silindir 13 ters dönüyor: Dönme yönünü değiştirin.
■Öğütülmesi istenen malzeme yumuşak ve ıslak: Bir tahta yardımı ile itin veya dallarla birlikte öğütün.
■Öğütülmesi istenen malzeme doldurma hunisinde 10 sıkışıyor: Dönme yönü değiştirme şalterini 2 sol konuma getirin ve malzemeyi sıkışıklıktan kurtarın.

Kalın dallar alete çekilmiyor:

■Bıçaklı silindiri 13 kontrol edin: Aşırı ölçüde yıpranmış bıçaklı silindir yenilenmelidir.

Öğütme malzemesi temiz biçimde aırılmıyor, parçalar birbirine zincir biçiminde bağlanıyor:

■Baskı levhasını 12 yeniden ayarlayın (“Baskı levhasının yeniden ayarlanması” bölümünde anlatıldığı gibi).
■Baskı levhası 12 ayarlanamıyorsa, değiştiril-melidir.

Motor çalışmıyor:

■Aşırı yük emniyeti devreye girmiş ve alet durmuş durumda: Motoru soğumaya bırakın. Dönme yönü değiştirme şalterini 2 sol konuma getirin (ters dönme) ve aleti yeniden çalıştırın. Blokajın giderilmesine kadar bekleyin. Daha sonra aleti kapatın ve dönme yönü şalterini yeniden sağ konuma getirin.

Evdeki sigortayı kontrol edin. Akım devresinin en azından aşağıdaki şekilde sigortalanması gerekir:

AXT 2200 HP = 10 A, AXT 2500 HP = 16 A.

Dönme yönü kendi kendine değişiyor:

■Alet aniden bloke olursa (örneğin büyük bir dal nedeniyle) silindir bıçain dönme yönü otomatik olarak değişir. Bu durumda aleti kapatın, aletin tam olarak durmasını beleyin ve aleti tekrar çalıştırın.

– Dönme yönü değiştirme şalterini 2 sola getirerek, aleti açın. Bıçaklı silindir 13 ters yönde döner ve sıkışmış öğütme malzemesini (veya yabancı cismi) serbest bırakır. Dönme açısı olanağı olan özel bir işletme mekanizması bloke edilmiş bıçaklı merdanede 13 de motora her seferinde diğer dönme yönünde hareket etme olanağı sağlamaktadır. Çok aşırı işletim durumları ve zorlanmalarda, alet geri harekete anahtarlanmadan önce baskı levhasını 12 gevşetin (saat hareket yönünün tersine doğru çevirerek).
– Sıkıştırılmış öğütme maddesi makinadan dışarı atılmış ise devreyi kapatı dönme yönünü değiştirme şalterini 2 sağ pozisyona getirin ve devreyi açın. Eğer gerekiyorsa baskı levhasının ayarını yeniden yapın.
– Eğer blokaj durumu 1 ve 2 nolu önlemler ile giderilemezse “Bıçaklı silindirin/baskı levhasının değiştirilmesi” bölümünde açıklandığı gibi bıçaklı merdane 13 sökülmeli, hasar görüp görmediği açısından incelenmeli ve temizlenmelidir.

Bakım ve saklama

■Aletin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

İyi ve güvenli çalışabilmek için aleti ve havalandırma aralıklarını daima temiz tutun.

Sessiz ağaç dalı öğütme makinesi yüksek basınçlı temizleyiciler veya akar su ile temizlenmemelidir.

Şasinin tespit vidalarının gevşeyip gevşemediğini zaman zaman kontrol edin.

Normal koşullarında çalışıldığı ve usulüne uygun ayarlama yapıldığı takdirde, biçaklı silindir 13 ve baskı levhası 12 yıllarca kullanılabilir.

Aleti saklamak üzere kaldırmadan önce bıçaklı silindirleri sökün ("Bıçaklı silindirlerin/baskı levhasının değiştirilmesi" bölümünde anlatıldığı gibi) ve temizleyin. Daha sonra bıçıklı silindire bakım spreyi (Aksesuar, Sipariş no. 1 609 200 399) püskürtün ve yatakları yağlayın.

Dikkatli ve titiz üretim yöntemine ve etkin test uygulamalarına rağmen alet devre ışı kalacak olursa, onarım mutlaka yetkili bir servis tarafından yaptırılmalıdır.

Bütün başvuru ve yedek parça siparişlerinizde lütfen aletin 10 haneli sipariş numarasını mutlaka belirtin!

Silindir bıçağın/Baskı levhasının sökülmesi (Şekil G e bakınız)

■Aletin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

– Bıçaklı silindir 13 ve baskı levhasını 12, görüldüğü gibi, ① – ⑤ işlem sırası, sökün.
– Bıçaklı silindiri 13 temizleyin.
– Yatakları temizleyin ve yağlayın.
- Parçaları tekrar ⑤ – ① işlem sırasına göre takın.
– Yeniden ayar düğmesini 8, metalik kesme sesi duyulup, boşaltma yuvasından 6 biraz alüminyum talaşı çıkıncaya kadar, saga doğru çevirin. Örneğin kirlenmeden dolayı zor çalışan ayar düğmesini 8 gerektiğinide altıgen anahtar 7 ile sökülmelidir.

Aşağıdaki yedek parçalar istenebilir:

Baskı levhası ......Sipariş no. 1 601 000 001

Taşıma emniyeti (Şekil H e bakınız)

Alt takım olmadan aleti taşırken daima taşıma emniyeti 14 kullanın!

Çevre koruma

Bu alet çok sessiz çalıştığından, „Mavi Melek“

çevre ödülünü almıştır.

RAL UZ54

Tasfiye (atma)

Elektrikli el aletleri, aksesuar ve ambalaj malzemesi çevreye zarar vermeyecek biçimde yeniden kazanım işlemine tabi tutulmalıdır.

Sadece AB üyesi ülkeler için:

Elektrikli el aletlerini evsel çöplerin içine atmayın! Kullanım ömrünü tamamlamış elektrikli ve elektronik aletlere ait Avrupa yönergeleri 2002/96/AT ve bunların ulusal yasalara uygulanması

uyarınca artık kullanılması mümkün olmayan elektrikli el aletleri ayrı ayrı toplanmak ve çevreye zarar vermeyecek yöntemlerle tekrar kazanılmak zorundadır.

Müşteri servisi

Dağınık görünüş ve yedek parçalara ilişkin bilgileri aşağıdaki sayfada bulabilirsiniz: www.bosch-pt.com

Müşteri Danışmanı.... +90 (0)212 / 335 06 66

Müşteri Servis Hattı ..... +90 (0)212 / 335 07 52

Uygunluk beyanı

Ölçüm değerleri 2000/14/AT'e göre belirlenmektedir (ölçeme 1,60 m yükseklik ve 1 m mesafeden).

Aletin, frekansa bağımlı uluslararası ses basıncı seviyesi değerlendirme eğrisi A'ya göre tipik gürültü seviyesi: Ses basıncı seviyesi 78 dB (A). Çalışma sırasındaki gürültü seviyesi 89 dB (A).

Tek sorumlu olarak, bu ürünün aşağıdaki standartlara veya standart belgelerine uygun olduğunu beyan ederiz: 89/336/AET, 98/37/AT, 2000/14/AT yönetmeliği hükümleri uyarınca EN (avrupa standartları) 60 335, pr 13683.

2000/14/AT: Garanti edilen gürültü emisyonu seviyesi LWA 92 dB (A)'dan daha düşüktür. Uygunluk değerlendirme yöntemi Ek V uyarınca.

Leinfelden, 09.2003.

Değişiklikler mümkündür

BOSCH

Robert Bosch GmbH
