| Produkttyp | Tyst grenkvarn (beskrivs som köttkvarn) |
| Varumärke | Bosch |
| Modell | AXT 2500 HP |
| Upptagen effekt (läge S6 40%) | 2500 W |
| Upptagen effekt (läge S1) | 2300 W |
| Tomgångsvarvtal | 40 varv/min |
| Maximal kapacitet | 150 kg/h |
| Maximal gren diameter | 40 mm |
| Vikt | 26 kg |
| Skyddsklass | II (dubbel isolering) |
| Matningsspänning | 230 V ~ 50 Hz |
| Minsta elsäkring | 16 A |
| Medföljande uppsamlingssäck | Ja |
| På/av-brytare | Med återstarts skydd |
| Vridriktningsomkopplare | Framåt / bakåt för frigöring |
| Knivrotor | Justerbar, utbytbar |
| Tryckplatta | Justerbar, slitage del |
| Ljudnivå (intensitet) | 78 dB(A) |
| Garanterad ljudnivå LWA | Mindre än 92 dB(A) |
| Underhåll | Regelbunden rengöring av ventilationsöppningar, smörjning av lager |
| Säkerhet | Återstarts skydd, automatisk avstängning vid överbelastning, roterande kniv |
| Reservdelar tillgängliga | Tryckplatta (ref. 1 601 000 001), knivrotor, underhållsspray |
| Eftermarknadsservice | Frankrike: 0 800 05 50 51, Belgien: +32 (0)2 / 525 51 43 |
| Miljömärkning | Blå ängel (RAL UZ54) |
Vanliga frågor - AXT 2500 HP BOSCH
Användarfrågor om AXT 2500 HP BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Köttkvarn i PDF-format gratis! Hitta din manual AXT 2500 HP - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. AXT 2500 HP av märket BOSCH.

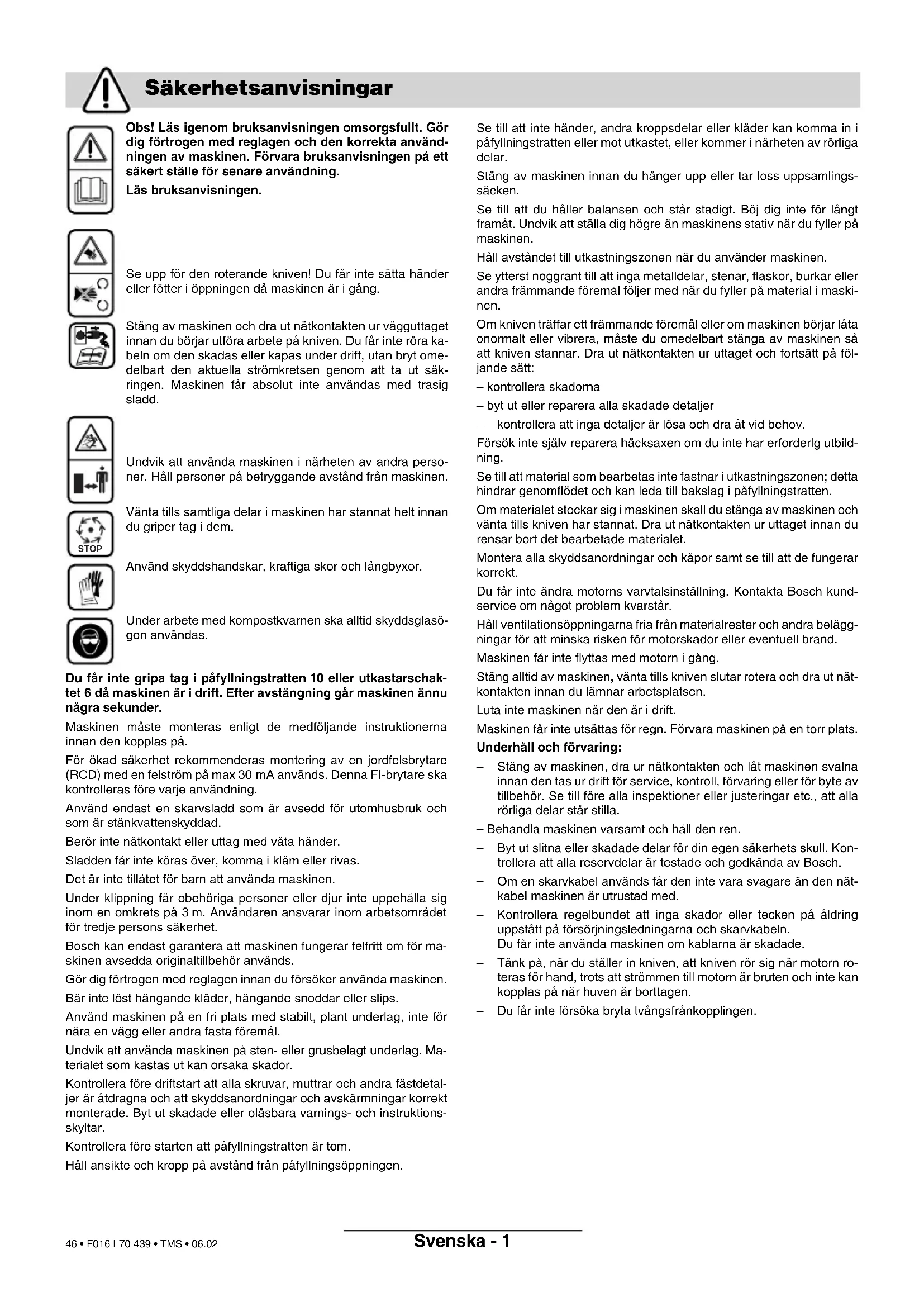

BRUKSANVISNING AXT 2500 HP BOSCH
Brug altid beskyttelsesbriller, när maskinen benyttes.
Obs! Läs igenom bruksanvisningen omsorgsfullt. Gör dig förtrogen med reglagen och den korrekta användningen av maskinen. Förvara bruksanvisningen på ett säkert ställe för senare användning.
Läs bruksanvisningen.
Se upp för den roterande kniven! Du får inte sätta händer eller fötter i öppningen då maskinen är i gång.
Stäng av maskinen och dra ut nätkontakten ur vägguttaget innan du börjar utföra arbete på kniven. Du får inte röra kabeln om den skadas eller kapas under drift, utan bryt omedelbart den aktuella strömkretsen genom att ta ut säkringen. Maskinen får absolut inte användas med trasig sladd.
Undvik att använda maskinen i närheten av andra personer. Håll personer på betryggande avständ från maskinen.
Vänta tills samtliga delar i maskinen har stannat helt innan du griper tag i dem.
Använd skyddshandskar, kraftiga skor och långbyxor.
Under arbete med kompostkvarnen ska alltid skyddsglasögon användas.
Du får inte gripa tag i påfyllningstratten 10 eller utkastarschaktet 6 då maskinen är i drift. Efter avstängning går maskinen ännu några sekunder.
Maskinen måste monteras enligt de medföljande instruktionerna innan den kopplas på.
För ökad säkerhet rekommenderas montering av en jordfelsbrytare (RCD) med en felström på max 30 mA används. Denna FI-brytare ska kontrolleras före varje användning.
Använd endast en skarvsladd som är avsedd för utomhusbruk och som är stänkvattenskyddad.
Berör inte nätkontakt eller uttag med väta händer.
Sladden får inte köras över, komma i kläm eller rivas.
Det är inte tillåtet för barn att använda maskinen.
Under klippning får obehöriga personer eller djur inte uppehålla sig inom en omkrets på 3 m. Användaren ansvarar inom arbetsområdet för tredje persons säkerhet.
Bosch kan endast garantera att maskinen fungerar felfritt om för maskinen avsedda originaltillbehör används.
Gör dig förtrogen med reglagen innan du försöker använda maskinen.
Bär inte löst hängande kläder, hängande snoddar eller slips.
Använd maskinen på en fri plats med stabilt, plant underlag, inte för nära en vägg eller andra fasta föremål.
Undvik att använda maskinen på sten- eller grusbelagt underlag. Materialet som kastas ut kan orsaka skador.
Kontrollera före driftstart att alla skruvar, muttrar och andra fästdetaljer är åtdragna och att skyddsanordningar och avskärmningar korrekt monterade. Byt ut skadade eller oläsbara varnings- och instruktionsskyltar.
Kontrollera före starten att påfyllningstratten är tom.
Håll ansikte och kropp på avständ från påfyllningsöppningen.
Se till att inte händer, andra kroppsdelar eller kläder kan komma in i påfyllningstratten eller mot utkastet, eller kommer i närheten av rörliga delar.
Stäng av maskinen innan du hänger upp eller tar loss uppsamlingsäcken.
Se till att du håller balansen och står stadigt. Böj dig inte för långt framåt. Undvik att ställa dig högre än maskinens stativ när du fyller på maskinen.
Håll avståndet till utkastningszonen när du använder maskinen.
Se ytterst noggrant till att inga metalldelar, stenar, flaskor, burkar eller andra främmande föremål följer med när du fyller på material i maskinen.
Om kniven träffar ett främmande föremål eller om maskinen börjar låta onormalt eller vibrera, måste du omedelbart stänga av maskinen så att kniven stannar. Dra ut nätkontakten ur uttaget och fortsätt på följande sätt:
- kontrollera skadorna
- kontrollera att inga detaljer är lösa och dra åt vid behov.
Försök inte själv reparera häcksaxen om du inte har erforderlg utbildning.
Se till att material som bearbetas inte fastnar i utkastningszonen; detta hindrar genomflödet och kan leda till bakslag i påfyllningstratten.
Om materialet stockar sig i maskinen skall du stänga av maskinen och vänta tills kniven har stannat. Dra ut nätkontakten ur uttaget innan du rensar bort det bearbetade materialet.
Montera alla skyddsanordningar och käpor samt se till att de fungerar korrekt.
Du får inte ändra motorns varvtalsinställning. Kontakta Bosch kund-service om något problem kvarstår.
Håll ventilationsöppningarna fria från materialrester och andra beläggningar för att minska risken för motorskador eller eventuell brand.
Maskinen får inte flyttas med motorn i gång.
Stäng alltid av maskinen, vänta tills kniven slutar rotera och dra ut nät- kontakten innan du lämnar arbetsplatsen.
Luta inte maskinen när den är i drift.
Maskinen får inte utsättas för regn. Förvara maskinen på en torr plats.
Underhåll och förvaring:
- Stäng av maskinen, dra ur nätkontakten och låt maskinen svalna innan den tas ur drift för service, kontroll, förvaring eller för byte av tillbehör. Se till före alla inspektioner eller justeringar etc., att alla rörliga delar står stilla.
- Behandla maskinen varsamt och håll den ren.
- Byt ut slitna eller skadade delar för din egen säkerhets skull. Kontrollera att alla reservdelar är testade och godkända av Bosch.
- Om en skarvkabel används får den inte vara svagare än den nät-kabel maskinen är utrustad med.
- Kontrollera regelbundet att inga skador eller tecken på åldring uppstått på försörjningsledningarna och skarvkabeln.
Du får inte använda maskinen om kablarna är skadade.
- Tänk på, när du ställer in kniven, att kniven rör sig när motorn roteras för hand, trots att strömmen till motorn är bruten och inte kan kopplas på när huven är borttagen.
- Du får inte försöka bryta tvångsfränkopplingen.
Tekniska data
Tystgående kompostkvarn AXT 2200 HP AXT 2500 HP
| Artikelnummer 0 600 852 0.. 0 600 852 1.. | |||
| Upptagen effekt, S 6 (4/6 min)1 | [W] 2 200 2 500 | ||
| Upptagen effekt, S 1 [W] 2 000 2 300 | |||
| Tomgångsvarvtal [r/min] | 40 | 40 | |
| Max. kapacitet | [kg/h] | 1402) | 1502) |
| max. Kvistdiameter | [mm] | 382) | 402) |
| Uppsamlingssäck | ingår ej i leverans | ingår ej i leverans | |
| Vikt, ca. | [kg] | 25 | 26 |
| Skyddsklass | ‡/I | ‡/I | |
1) Driftsättet S 6 (40 %) motsvarar en belastningsprofil som baserar på 4 minuters belastning och 6 minuters tomgång. För praktisk användning är kontinuerlig drift tillåten.
2) Alltefter trädets beskaffenhet.
Maskinens komponenter
1 Strömställare Till/Från
2 Riktningsomkopplare
3 Stickpropp**
4 Underrede
5 Uppsamlingssäck/täckkåpa*
6 Utkastarschakt
7 Sexkantnyckel
8 Ställknapp
9 Hake för uppsamlingssäck
10 Påfyllningstratt
11 Serienummer
*Extra utrustning
**krav i vissa land
* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen!
Ändamålsenlig användning
Maskinen är avsedd för kompostanpassad finfördelning av trädgårdsavfall bestående av fiber eller trä.
Montage
Ta maskinen ur förpackningen (se bild A
Ta bort träklossarna (transportskydd) (se bild B
Montera hjul och underrede (se bild C. D
Använd alltid transportsäkring vid transport utan vagn.
Före driftstart
Kontrollera nätspänningen! Kontrollera att ström-källans spänning överensstämmer med uppgifterna på sugens typskylt. Sugar märkta med 230 V kan även anslutas till 220 V.
Strömkretsen ska förses med minst följande säkringar:
AXT 2200 HP = 10 A,
AXT 2500 HP = 16 A.
Om maskinen drivs med strömaggregat bör det ha följande effekt:
AXT 2200 HP — 3,5 kVA/2800 W
AXT 2500 HP — 4,0 kVA/3300 W.
(t ex: Bosch-generatoraggregat G-3600-serie).
En förlängningskabel med för liten ledningsarea reducerar tydligt maskinens kapacitet. Kablar upp till en längd på 25 m skall ha en ledararea på minst 3 x 1,5 mm ^2 , kablar över 25 m skall ha en ledararea på minst 2,5 mm ^2 .
Rulla alltid helt ut kabeln från trumman.
Ställ alltid upp maskinen på stadigt och vågrätt underlag. Under drift får maskinen inte tippas eller förflyttas.
Skaka bort mullen ur rötterna på materialet som ska hackas. Se till att stenar, glas, metall, textil eller plast inte matas in i maskinen. I annat fall kan knivvalsen 13 skadas.
Start
Rotationsomkopplaren 2 måste stå i höger läge. Påfyllningstratten 10 måste vara tom (se bild E
Inkoppling:
Ställ strömställaren 1 i läge "I".
Urkoppling:
Ställ strömställaren 1 i läge "O".
Maskinen roterar en stund innan den stannar!
Skydd mot oavsiktlig återstart
Vid strömavbrott hoppar strömställaren Till/Från 1 till läge "0". Maskinen startar inte automatiskt när strömmen återkommer.
Riktningsomkopplare 2 (se bild E
Innan omkoppling sker ska maskinen slås ifrån och stanna.
Höger position: Knivvalsen drar in och hackar.
Vänster position: Knivvalsen löper bakåt varvid inklämt gods friges.
Överbelastningsskydd
En för hög belastning (t. ex. om knivvalsen blockeras) medför att maskinen stannar efter några sekunder. Strömställaren Till/Från 1 återgår till läget "0". Ställ nu riktningsomkopplaren 2 i vänster position (bakåt) och koppla sedan på maskinen igen efter ett par ögonblick.
Arbetsanvisningar
Under arbete med kompostkvarnen ska alltid skyddsglasögon användas och skyddshandskar användas.
För tillvaratagning av hackat gods häng upp flissäcken 5 med handtagen på krokarna 9 på båda sidorna om maskinen.
Inmatning av komposteringsmaterial. Knivvalsen 13 drar automatiskt in tillfört material.
Se upp för längre kvistar e dyl som vid indragning kan ge upphov till spörapp; stå alltid på betryggande avständ.
Fyll inte på mer avfall än maskinen kan dra in utan att påfyllningstratten 10 täpps till.
gårdsavfall skall malas turvis med kvistar
På detta sätt elimineras en tilltäppning av knivvalsen 13.
Mjukt avfall utan fasta substanser som t. ex. köksavfall skall inte malas i kvarnen utan komposteras direkt.
Se till att färdighackat avfall fritt kan falla ned ur utkastarschaktet 6 – i annat fall finns risk för tilltäppning.
Se till att ventilationsöppningarna inte täcks över med uppsamlingssäcken eller färdigt hackat avfall.
Undvik blockering i utkastschaktet 6 eftersom detta kan leda till bakslag i påfyllningstratten.
Instruktioner för arbete med kvarnen
Hårdheten hos de kvistar som skall behandlas är be- roende av typ, ålder och hur torra de är.
Optimalt resultat uppnås om färska kvistar behandlas i kvarnen inom en kort tid efter att de skurits av.
Mjukt trädgårdsavfall behandlas bättre i små portioner, särskilt om materialet är fuktigt. Risken för tilltäppning minskar om man matar in i kvistar i kvarnen då och då.
Justering av tryckplatta (se bild F)
Tryckplattan 12 har ställts in vid fabriken och behöver därför inte justeras vid driftstart.
Vid slitage krävs en justering av tryckplattan 12 (kompostmaterialet, t. ex. kvistar hänger ihop i kedjeform och kan inte sönderdelas ordentligt):
Ställ omkopplaren för rotationsriktning 2 i höger position och slå på maskinen.
Vrid med motorn igång ställknappen 8 (event. med hjälp av sexkantnyckeln 7) i regel ett raststeg medurs tills svaga slipljud hörs (knivvalsen 13 skär till tryckplattan 12 och ur utkastarschaktet 6 faller ett par små aluminiumspån).
Justera inte mer än nödvändigt då detta leder till onödigt slitage av tryckplattan 12.
Störningar
Innan omkoppling sker ska maskinen slås ifrån och stanna.
Trädgårdsavfallet dras ej in:
■ Knivvalsen 13 löper bakåt: Koppla om rotations- riktningen.
Inmatat gods är mjukt och vätt: Mata in torrt virke eller kvistar.
■ Hackgodset täpper till inmatningsöppningen 10: Ställ omkopplaren för rotationsriktning 2 till vänster position för frigivning av godset.
Tjocka kvistar dras ej in:
■ Kontrollera knivvalsen 13: Om den är kraftigt nedsliten bör den bytas mot ny.
Hackat material kapas ej fullständigt:
■ Justera tryckplattan 12 (enligt beskrivning i kapitel "Justering av tryckplatta").
■ Om tryckplattan 12 inte mera kan justeras bör den bytas ut.
Motor startar ej:
- Överbelastningsskyddet har löst ut: Låt motorn svalna. Ställ omkopplaren för rotationsriktning 2 till vänster position (bakåt) och återinkoppla maskinen. Vänta tills blockeringen har avhjälpts. Koppla sedan ifrån kvarnen och ställ omkopplaren för rotationsriktning på nytt i höger läge.
Kontrollera husets säkring. Strömkretsen ska för- ses med minst följande säkringar:
AXT 2200 HP = 10 A, AXT 2500 HP = 16 A.
Rotationsriktningen kopplas automatiskt om:
■ Om maskinen plötsligt blockerar (t. ex. pga en stor gren) kopplas knivvalsens rotationsriktning automatiskt om. Frånkoppla i detta fall maskinen, vänta tills den stannat och starta sedan på nytt.
Knivvalsen blockerad
- Ställ riktningsomkopplaren 2 i vänster position och slå sedan till maskinen. Knivvalsen 13 roterar nu bakåt och matar ut fastklämt kvarngods (eller främmande föremål). En speciell konstruktion av växeln med vridvinkelspel möjliggör start av motorn i motsatt rotationsriktning även vid blockerad knivvals 13. I extrema fall lossa tryckplattan 12 (moturs) innan rotationsriktningen kastas om.
- När blockeringen i kvarnen upphävts, frånkoppla motorn, ställ rotationsriktningsomkopplaren 2 i höger läge och återinkoppla motorn. Om så behövs, justera tryckplattan.
- Kan blockeringen genom nämnda åtgärder 1 och 2 inte avhjälpas, måste knivvalsen 13 demonteras, kontrolleras för skador och rengöras enligt beskrivning i avsnittet "Byte av knivvals/tryckplatta".
Underhåll och förvaring
■ Innan arbeten utförs på trimmern ska stickproppen dras ur eluttaget.
Håll sugen och ventilationsöppningarna rena för bra och säkert arbete.
Kompostkvarnen får inte rengöras med högtryck-saggregat eller under rinnande vatten.
Kontrollera då och då att underredets fästskruvar sitter stadigt.
Knivvalsen 13 och tryckplattan 12 har vid normal användning och föreskriven justering en mångårig livslängd.
Innan maskinen läggs upp för förvaring, ta bort kvivvalsen (enligt beskrivning i kapitel "Byte av knivvals /tryckplatta") och rengör den. Behandla därefter knivvalsen med vårdsprej (tillbehör, artikelnr. 1 609 200 399) och smörj lagerställena.
Om i apparaten trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad.
Var vänlig ange vid förfrågningar och reservdelsbeställningar produktens artikelnummer som består av 10 tecken.
Demontering av knivvals/tryckplatta (se bild G)
■ Innan arbeten utförs på trimmern ska stickproppen dras ur eluttaget.
- Demontera knivvals 13 och tryckplatta 12 i den ordningsföljd ① – ⑤.
– Rengör knivvalsen 13.
– Rengör och smörj lagerställena. - Återmontera detaljerna i ordningsföljden ⑤ – ①.
- Vrid därefter ställknappen 8 åt höger tills slipande ljud hörs och några mindre aluminiumspån faller ned ur utmatningsschaktet 6. Om justerknappen 8 kärvar till följd av t. ex. förorening kan knappen lossa med insexkantnyckeln 7.
Följande utbytesdelar finns att tillgå:
Tryckplatta .... Artikelnr. 1 601 000 001
Transportsäkring (se bild H)
Använd alltid transportsäkring 14 vid transport utan vagn.
Miljöhänsyn
Miljömärket Blå ängel.
Har tilldelats maskinen eftersom den är ytterst tystgående.
RAL UZ54
Avfallshantering
Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Endast för EU-länder:
Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.
Kundtjänst
En sprängskiss och informationer om reservdelar lämnas under:
www.bosch-pt.com
📞 +46 (0)20 41 44 55
Fax ...... +46 (0)11 18 76 91
Försäkran om överensstämmelse
Mätvärdena har tagits fram baserande på 2000/14/EG (1,60 m höjd, 1 m avständ).
Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 78 dB (A); ljudeffektnivå 89 dB (A).
Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande nor- mer och harmoniserade standarder: EN 60 335, pr EN 13683 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG, 2000/14/EG.
2000/14/EG: Garanterad ljudeffektnivå L _WA är lägre än 92 dB (A). Beräkningsmetod för konformitet enligt bilaga V.
Leinfelden, 09.2003.
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Ändringar förbehålles
Les bruksanvisningen.
Hold deg på avstand til utkastsonen när du arbeider med maskinen.
Ikke transporter maskinen när motoren går.
Sett på-/av-bryter 1 på «I».
Utkobling:
Sett på-/av-bryter 1 på «O».
Optimale resultater får du när du kverner friske kvister rett etter kuttingen.
