BRUGSANVISNING AXT 2500 HP BOSCH

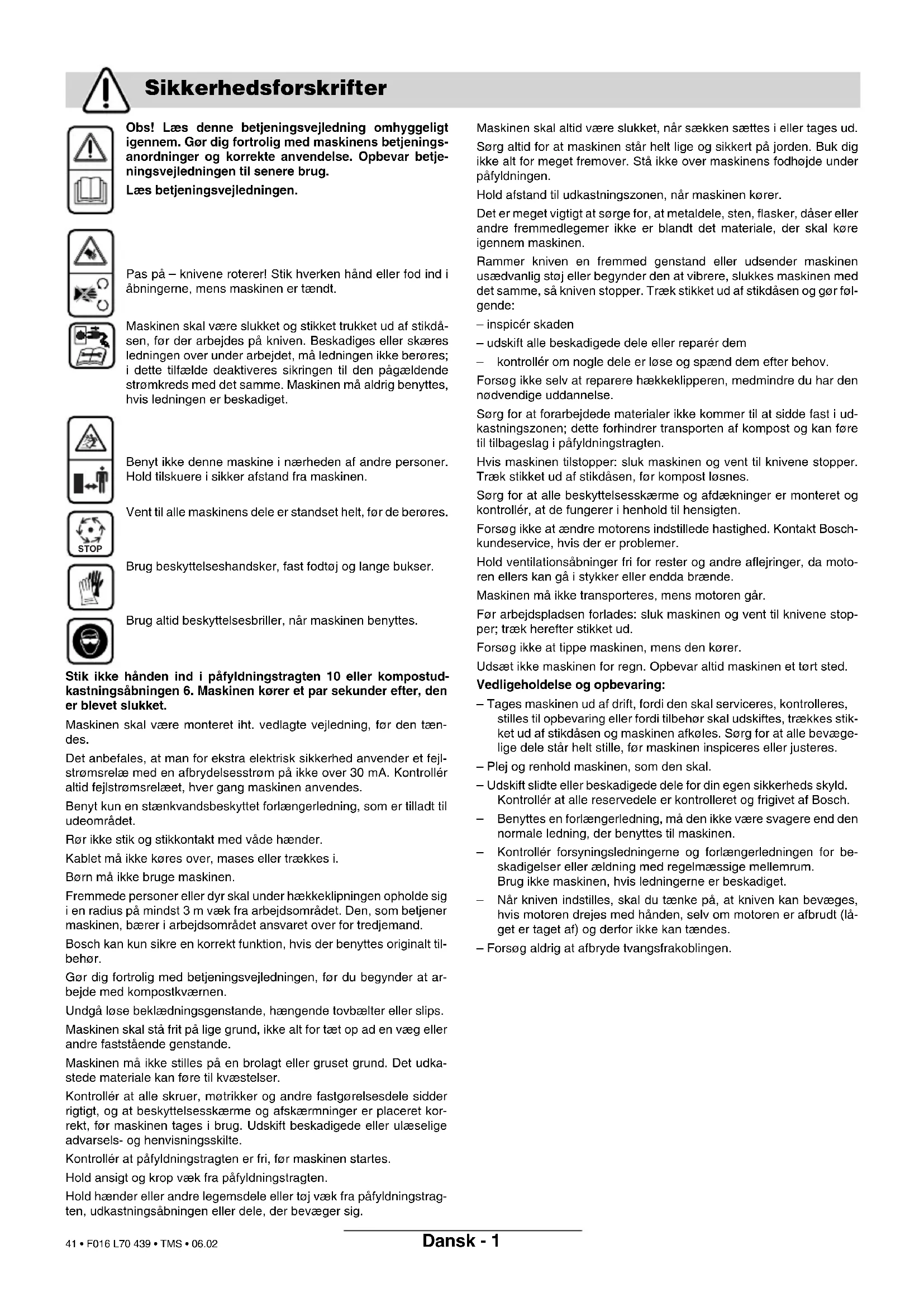

Sikkerhedsforskrifter
Obs! Læs denne betjeningsvejledning omhyggeligt igennem. Gør dig fortrolig med maskinens betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen til senere brug.
Læs betjeningsvejledningen.
Pas på – knivene roterer! Stik hverken hånd eller fod ind i åbningerne, mens maskinen er tændt.
Maskinen skal være slukket og stikket trukket ud af stikdåsen, før der arbejdes på kniven. Beskadiges eller skæres ledningen over under arbejdet, må ledningen ikke berøres; i dette tilfælde deaktiveres sikringen til den pågældende strømkreds med det samme. Maskinen må aldrig benyttes, hvis ledningen er beskadiget.
Benyt ikke denne maskine i nærheden af andre personer. Hold tilskuere i sikker afstand fra maskinen.
Brug beskyttelseshandsker, fast fodtøj og lange bukser.
Stik ikke hånden ind i påfyldningstragten 10 eller kompostudkastningsåbningen 6. Maskinen kører et par sekunder efter, den er blevet slukket.
Maskinen skal være monteret iht. vedlagte vejledning, før den tændes.
Det anbefales, at man for ekstra elektrisk sikkerhed anvender et fejlstrømsrelæ med en afbrydelsesstrøm på ikke over 30 mA. Kontrollér altid fejlstrømsrelæet, hver gang maskinen anvendes.
Benyt kun en stænkvandsbeskyttet forlængerledning, som er tilladt til udeområdet.
Rør ikke stik og stikkontakt med våde hænder.
Kablet må ikke køres over, mases eller trækkes i.
Børn må ikke bruge maskinen.
Fremmede personer eller dyr skal under hækkeklipningen opholde sig i en radius på mindst 3 m væk fra arbejdsområdet. Den, som betjener maskinen, bærer i arbejdsområdet ansvaret over for tredjemand.
Bosch kan kun sikre en korrekt funktion, hvis der benyttes originalt tilbehør.
Gør dig fortrolig med betjeningsvejledningen, før du begynder at arbejde med kompostkværnen.
Undgå löse beklædningsgenstande, hængende tovbælter eller slips.
Maskinen skal stå frit på lige grund, ikke alt for tæt op ad en væg eller andre faststående genstande.
Maskinen må ikke stilles på en brolagt eller gruset grund. Det udkastede materiale kan føre til kvæstelser.
Kontrollér at alle skruer, møtrikker og andre fastgørelsesdele sidder rigtigt, og at beskyttelsesskærme og afskærmninger er placeret korrekt, før maskinen tages i brug. Udskift beskadigede eller ulæselige advarsels- og henvisningsskilte.
Kontrollér at påfyldningstragten er fri, før maskinen startes.
Hold ansigt og krop væk fra påfyldningstragten.
Hold hænder eller andre legemsdele eller tøj væk fra påfyldningstragten, udkastningsåbningen eller dele, der bevæger sig.
Maskinen skal altid være slukket, når sækken sættes i eller tages ud. Sørg altid for at maskinen står helt lige og sikkert på jorden. Buk dig ikke alt for meget fremover. Stå ikke over maskinens fodhøjde under påfyldningen.
Hold afstand til udkastningszonen, när maskinen kører.
Det er meget vigtigt at sørge for, at metaldele, sten, flasker, dåser eller andre fremmedlegemer ikke er blandt det materiale, der skal køre igennem maskinen.
Rammer kniven en fremmed genstand eller udsender maskinen usædvanlig støj eller begynder den at vibrere, slukkes maskinen med det samme, så kniven stopper. Træk stikket ud af stikdåsen og gør følgende:
- inspicér skaden
- udskift alle beskadigede dele eller reparér dem
- kontrollér om nogle dele er løse og spænd dem efter behov.
Forsøg ikke selv at reparere hækkeklipperen, medmindre du har den nødvendige uddannelse.
Sørg for at forarbejdede materialer ikke kommer til at sidde fast i ud-kastningszonen; dette forhindrer transporten af kompost og kan føre til tilbageslag i påfyldningstragten.
Hvis maskinen tilstopper: sluk maskinen og vent til knivene stopper. Træk stikket ud af stikdåsen, før kompost løsnes.
Sørg for at alle beskyttelsesskærme og afdækninger er monteret og kontrollér, at de fungerer i henhold til hensigten.
Forsøg ikke at ændre motorens indstillede hastighed. Kontakt Bosch-kundeservice, hvis der er problemer.
Hold ventilationsåbninger fri for rester og andre aflejringer, da motoren ellers kan gå i stykker eller endda brænde.
Maskinen må ikke transporteres, mens motoren går.
Før arbejdspladsen forlades: sluk maskinen og vent til knivene stopper; træk herefter stikket ud.
Forsøg ikke at tippe maskinen, mens den kører.
Udsæt ikke maskinen for regn. Opbevar altid maskinen et tørt sted.
- Tages maskinen ud af drift, fordi den skal serviceres, kontrolleres, stilles til opbevaring eller fordi tilbehør skal udskiftes, trækkes stikket ud af stikdåsen og maskinen afkøles. Sørg for at alle bevægelige dele står helt stille, før maskinen inspiceres eller justeres.
- Plej og renhold maskinen, som den skal.
- Udskift slidte eller beskadigede dele for din egen sikkerheds skyld. Kontrollér at alle reservedele er kontrolleret og frigivet af Bosch.
- Benyttes en forlængerledning, må den ikke være svagere end den normale ledning, der benyttes til maskinen.
- Kontrollér forsyningsledningerne og forlængerledningen for beskadigelser eller ældning med regelmæssige mellemrum. Brug ikke maskinen, hvis ledningerne er beskadiget.
- Når kniven indstilles, skal du tænke på, at kniven kan bevæges, hvis motoren drejes med hånden, selv om motoren er afbrudt (låget er taget af) og derfor ikke kan tændes.
- Forsøg aldrig at afbryde tvangsfrakoblingen.
Tekniske data
Lydsvag kompostkværn AXT 2200 HP AXT 2500 HP
| Bestillingsnummer 0 600 852 0.. 0 600 852 1.. | |||
| Optagen effekt, S 6 (4/6 min)1 | [W] 2 200 2 500 | ||
| Optagen effekt, S 1 [W] 2 000 2 300 | |||
| Omdrejningstal, ubelastet [/min] 40 | 40 | ||
| Maks. kapacitet | [kg/h] 140 | 2) | 1502) |
| maks. Grendiameter | [mm] | 382) | 402) |
| Kompostfang | medlevere | medlevere | |
| Vægt, ca. | [kg] | 25 | 26 |
| Isolationsklasse | ±/I | ±/I | |
1) Funktionen S 6 (40 %) indeholder en belastningsprofil, som accepterer en belastning på 4 min og et tomløb på 6 min. Konstant drift er tilladt i det praktiske arbejde.
2) Afhængigt af træets hårdhed.
Maskinelementer
1 Start-stop-kontakt
2 Retningsomskifter
3 El-stik**
4 Chassis
5 Kompostfang/kappe*
6 Kompostudkastningsåbning
7 Indvendig sekskantnøgle
8 Justeringsknap
9 Krog til kompostfang
10 Påfyldningstragt
11 Serienummer
*Ekstratilbehør
**landsspecifk
*Tilbehør, som er illustreret og beskrevet i betjenings-vejledningen, er ikke altid indeholdt i leveringen.
Kværnen er beregnet til findeling af kompost af træagtige og fibrede materialer fra hus og have.
Samling
Tag maskinen ud af emballagen (se billede
Trædele (transportsikring) fjernes (se billede
Montér hjul og kørestativ (se billede C. D
Ved transport uden stel skal der altid benyttes en transportsikring.
Før ibrugtagning
Bemærk netspændingen! Strømkildens spænding skal stemme overens med angivelserne på maskinens typeskilt. Maskinen til 230 V kan også tilsluttes 220 V.
Strømkredsen skal mindst være sikret på følgende måde:
AXT 2200 HP = 10 A,
AXT 2500 HP = 16 A.
Hvis apparatet tilsluttes et strømaggregat, er der brug for et apparat med følgende kapacitet:
AXT 2200 HP — 3,5 kVA/2800 W
AXT 2500 HP — 4,0 kVA/3300 W.
En forlængerledning med et for snævert ledningstværsnit reducerer apparatets ydeevne. Kabler på indtil 25 m kræver et ledningstværsnit på
3 x 1,5 mm ^2 , ved kabler på mere end 25 m skal ledningstværsnittet være mindst 2,5 mm ^2 .
Kabeltromler skal altid rulles helt af.
Maskinen skal altid placeres på et fast vandret underlag. Maskinen/apparatet må ikke vippes eller bevæges, så længe den er i gang.
Befri rodknolde for jord. Genstande så som sten, glas, metal, tøj og kunststof må ikke komme ned i påfyldningstragten, da knivvalsen 13 kan ellers beskadiges.
Start
Retningsomskifteren 2 skal stå i højre position. Påfyldningstragten 10 skal være tom (se billede E
Sådan startes maskinen:
Stil start-stop-kontakten 1 på „I“.
Sådan standses maskinen:
Stil start-stop-kontakten 1 på „O“.
Apparatet har et efterløb!
Beskyttelse mod genstart
Ved strømsvigt springer start-stop-kontakten 1 hen på „0“. Apparatet kan ikke starte af sig selv, när strømforsyningen er vendt tilbage.
Retningsomskifter 2 (se billede E
Apparatet skal altid slukkes og komme til fuldstændig stilstand, før der foretages et retningsskift.
Højre position: Knivvalse trækker ind og skærer.
Venstre position: Knivvalse løber baglæns og frigører indeklemt kompost.
Overbelastningsbeskyttelse
For stor belastning (f.eks. blokering af knivvalsen) medfører, at apparatet stopper efter nogle få sekunder. Start-stop-kontakten 1 springer hen på „0“. Retningsomskifteren 2 stilles i den venstre position (tilbage), og apparatet tændes igen efter et kort stykke tid.
Arbejdshenvisninger
Brug altid beskyttelsesbriller og beskyttelseshandsker, när apparatet bruges.
For at opfange komposten skal bæreremmene på kompostfang 5 hænges rigtigt ind i krogene 9, som findes på hver side af apparatet.
Tilfør kompostmateriale. Materiale, der er skubbet ind, trækkes automatisk ind af knivvalsen 13.
Langt kompostaffald, som stikker ud af maskinen, kan slå ud til siden, når det trækkes ind i maskinen; sørg derfor for tilstrækkelig sikkerhedsafstand.
Tilfør altid kun så mange grene, at påfyldningstragten 10 ikke tilstoppes.
Vissent og fugtigt haveaffald samt affald, som allerede har ligget flere dage i haven, skal blandes med grene, når det køres igennem apparatet.
Blødt affald uden fast konsistens som f.eks. køkkenaffald må ikke hakkes, men kan bruges som kompost med det samme.
Vær opmærksom på, at den kværnede kompost falder frit ud af udkastningsskakten 6 – fare for at kværnen sætter sig fast.
Ventilationsåbninger må ikke dækkes til at kompostfanget eller det kværnede materiale.
Undgå at udkastningsåbningen 6 blokerer, da dette kan medføre, at kompost slås tilbage i påfyldningstragten.
Arbejdshenvisninger
Grenenes hårdhed afhænger af grentype, grenenes alder og deres tørhedsgrad.
Det bedste resultat opnås ved at køre friske grene igennem kværnen, så snart de er klippet af.
Blødt haveaffald kværnes bedst, hvis det tilføres i små portioner, især hvis det er vådt. En tilstopning kan undgås ved at tilføre grene ind imellem.
Efterjustering af trykplade (se billede F)
Trykpladen 12 er indstillet på fabrikken og skal ikke justeres i forbindelse med den første idrifttagning.
Ved slitage skal trykpladen 12 efterjusteres (kompostmaterialet, f.eks. grene, hænger sammen som en lang kæde og bliver ikke hakket ordentlig over):
Indstil retningsomskifteren 2 til højre og tænd for apparatet.
Mens motoren kører, drejes reguleringsknap 8 (evt. ved hjælp af unbraconøglen 7) som regel et trin til højre i urets retning, indtil man kan høre en let slibelyd (knivvalsen 13 skærer trykplade 12 til og der falder enkelte små alu-spåner ud af udkaståbning 6).
Skal kun efterjusteres i det nødvendige omfang, da trykpladen 12 ellers udsættes for unødigt slid.
Fejl
Apparatet skal altid slukkes og komme til fuldstændig stilstand, før der foretages et retningsskift.
Haveaffald trækkes ikke ind:
■ Knivvalsen 13 løber tilbage: Skift drejeretning.
■ Grene og kvas er blødt og vådt: Skub efter med træ eller indfør grene.
■ Grene og kvas klemmer i påfyldningstragten 10: Indstil retningsomskifteren 2 i den venstre position for at frigive det haveaffald, som er indført i apparatet.
Tykke grene trækkes ikke ind:
■ Kontrollér knivvalsen 13: Ved stærkt slid skal den udskiftes.
Haveaffaldet deles ikke rigtigt, dele af affaldet hænger sammen, så det danner en slags kæde:
■ Efterjustér trykpladen 12 (iht. afsnit „Justering af trykplade“).
■Hvis det ikke er muligt at efterjustere trykpladen 12 mere, skal den udskiftes.
Motor kører ikke:
■Beskyttelsen mod overbelastning har reageret: Lad motoren køre af. Indstil retningsomskifteren 2 på den venstre position (tilbage) og tænd for apparatet igen. Vent indtil blokeringen er fjernet. Sluk derefter for maskinen og stil drejeretningsomskifteren på højre position igen.
Kontrollér sikringen i huset. Strømkredsen skal mindst være sikret på følgende måde:
AXT 2200 HP = 10 A, AXT 2500 HP = 16 A.
Automatisk retningsskift:
■Hvis maskinen pludselig blokeres (f.eks. af en tyk gren), skifter knivvalsen automatisk drejeretning. Sluk for maskinen, vent til den står helt stille og start den så igen.
Knivvalse blokerer
- Retningsomskifteren 2 indstilles til venstre, hvorefter apparatet tændes. Knivvalsen 13 løber tilbage og løsner den indeklemte kompost (eller fremmede genstande). En speciel gearkonstruktion med drejevinkelslør gør det muligt for motoren at skifte drejeretning, også selv om knivvalsen 13 er blokeret. I ekstreme tilfælde løsner man trykpladen 12 (mod urets retning), før maskinen stilles på tilbageløb.
- Når den indeklemte kompost er fri, slukkes kværnen. Retningsomskifteren 2 stilles på den højre position og kværnen tændes. Hvis det er nødvendigt, skal trykpladen efterjusteres.
- Hvis blokeringen ikke kan afhjælpes ved hjælp af foranstaltningerne 1 og 2, tages knivvalsen 13 ud og undersøges for beskadigelser iht. beskrivelsen i afsnit „Udskiftning af knivvalse/trykplade“.
■ Træk stikket ud, før der arbejdes på maskinen.
Maskine og ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.
Kompostkværnen må ikke rengøres med højtryksmaskiner eller rindende vand.
Kontrollér med regelmæssige mellemrum, at køremekanismens fastgørelsesskruer er spændt rigigt fast.
Knivvalse 13 og trykplade 12 har en levetid på flere år, hvis de bruges normalt og efterjusteres efter forskrifterne.
Knivvalsen skal tages ud af maskinen, før maskinen stilles til side for opbevaring (som beskrevet i afsnittet „Udskiftning af knivvalse/trykplade“) og rengøres. Derefter behandles knivvalsen med vedligeholdelsesspray (tilbehør, bestill.nr. 1 609 200 399) og lejestederne fedtes ind.
Hvis maskinen trods omhyggelige fremstillings- og kontrolmetoder skulle svigte, skal reparationen udføres på et autoriseret serviceværksted.
Det 10-cifrede bestillingsnummer for maskinen skal altid angives ved forespørgsler og bestilling af reservedele.
Afmontering af knivvalse/trykplade (se billede G)
■ Træk stikket ud, før der arbejdes på maskinen.
- Knivvalse 13/trykplade 12 demonteres (rækkefølge ① - ⑤).
- Knivvalse 13 rengøres.
– Lejesteder rengøres og fedtes ind. - Enkelte dele monteres igen i omvendt (rækkefølge ⑤ - ①).
- Start apparatet og drej justeringsknappen 8 mod højre, indtil slibestøj højes tydeligt, og nogle små aluspåner falder ud af kompostudkastningsåbningen 6. Hvis justeringsknappen 8 går tungt (f.eks. på grund af snavs), kan den løsnes med unbrakonøglen 7.
Følgende reservedele leveres:
Trykplade ......Best-nr. 1 601 000 001
Transportsikring (se billede H)
Ved transport uden stel skal der altid benyttes en transportsikring 14.
Miljøbeskyttelse
Miljøtegn „Blå Engel“.
El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Gælder kun for EU-lande:
Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.
Service
Bosch Service Center for el-værktøj
Telegrafvej 3
2750 Ballerup
Service: +45 44 89 88 55
Fax +45 44 89 87 55
©Teknisk vejledning: ..... +45 44 89 88 56
©Den direkte line: +45 44 68 35 60
Måleværdier beregnes iht. 2000/14/EF (1,60 m højde, 1 m afstand).
Værktøjets A-vurderede støjniveau er typisk: Lydtry-kniveau 78 dB (A), lydeffektniveau 89 dB (A).
Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60 335, pr EN 13683 i henhold til bestemmelserne i direktiverne 89/336/E∅F, 98/37/EF og 2000/14/EF.
2000/14/EF: Det garanterede lydeffektniveau LWA er lavere en 92 dB (A). Proceducerer for overensstem-melsesvurdering iht. bilag V.
Leinfelden, 09.2003.
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Ret til ændringer forbeholdes
Säkerhetsanvisningar
Bruk vernehansker, solide sko og lange bukser.
Før start må du kontrollere om alle skruer, mutre og andre festedeler sitter godt fast og om beskyttelsesinnretninger og skjermer er korrekt plassert. Skift ut skadede eller ikke lesbare advarsels- og henvisningsskilt.
Ikke utsett maskinen for regn. Oppbevar maskinen kun på et tört sted.
Elektroverktøy må ikke kastes i vanlig søppel!
