AXT 2500 HP - Vleesmolen BOSCH - Gratis gebruiksaanwijzing en handleiding

Producttype	Stille tuinhakselaar (ook wel vleesmolen genoemd)
Merk	Bosch
Model	AXT 2500 HP
Opgenomen vermogen (modus S6 40%)	2500 W
Opgenomen vermogen (modus S1)	2300 W
Onbelast toerental	40 t/min
Maximale doorvoer	150 kg/h
Maximale takdiameter	40 mm
Gewicht	26 kg
Beschermingsklasse	II (dubbele isolatie)
Netspanning	230 V ~ 50 Hz
Minimale elektrische beveiliging	16 A
Opvangzak meegeleverd	Ja
Aan/Uit-schakelaar	Met herstartbeveiliging
Draairichtingschakelaar	Vooruit/achteruit voor ontstoppen
Mesdragende rotor	Instelbaar, vervangbaar
Compressieplaat	Instelbaar, slijtageonderdeel
Geluidsniveau (intensiteit)	78 dB(A)
Gegarandeerd geluidsniveau LWA	Minder dan 92 dB(A)
Onderhoud	Regelmatig reinigen van ventilatiesleuven, smeren van lagers
Veiligheid	Herstartbeveiliging, automatische uitschakeling bij overbelasting, draaiend mes
Reserveonderdelen beschikbaar	Compressieplaat (ref. 1 601 000 001), mesdragende rotor, onderhoudsspray
Klantenservice	Frankrijk: 0 800 05 50 51, België: +32 (0)2 / 525 51 43
Milieukeurmerk	Blauwe Engel (RAL UZ54)

Veelgestelde vragen - AXT 2500 HP BOSCH

Hoe start ik de AXT 2500 HP hakselaar?

Controleer of de trechter leeg is en de draairichtingschakelaar in de rechterstand staat. Sluit het apparaat aan en druk de Aan/Uit-schakelaar op "I". Het apparaat start.

Wat te doen als de rotor vastloopt?

Zet het apparaat uit (schakelaar op "O") en wacht tot het volledig stopt. Zet de draairichtingschakelaar in de linkerstand (achteruit) om het afval vrij te maken. Start daarna opnieuw in de rechterstand.

Hoe stel ik de compressieplaat af?

Terwijl de motor draait, draai de afstelknop (of gebruik de inbussleutel) met de klok mee tot u een schaafgeluid hoort. Dit geeft aan dat de messen lichtjes snijden. Stel alleen per klik af.

Welk afval kan ik versnipperen?

Houtachtig en vezelig tuinafval: takken tot 40 mm diameter, groenafval. Vermijd zacht afval (keuken), stenen, metalen, glas, kunststoffen.

Hoe onderhoud ik de hakselaar?

Haal altijd de stekker uit het stopcontact voordat u ingrijpt. Reinig regelmatig de ventilatiesleuven. Smeer de lagers van de rotor. Behandel de rotor met een Bosch onderhoudsspray voor opslag.

De motor start niet, wat te doen?

Controleer of het apparaat niet oververhit is: de overbelastingsbeveiliging kan zijn geactiveerd. Laat het afkoelen, zet de schakelaar in achteruit en start opnieuw. Controleer ook de zekering (16 A vereist).

Hoe vervang ik de mesdragende rotor?

Haal de stekker uit het stopcontact. Demonteer de rotor en de compressieplaat volgens de markeringen 1 tot 5. Reinig en smeer de lagers. Monteer in omgekeerde volgorde. Stel de compressieplaat opnieuw af na montage.

Waarom wordt het afval niet goed versnipperd?

Controleer de draairichting (moet in de rechterstand staan). Als de compressieplaat versleten is, stel deze dan af of vervang hem. Te zacht afval moet mogelijk worden gemengd met takken.

Welk vermogen is nodig voor een generator?

Voor de AXT 2500 HP, reken op een generator van ten minste 4,0 kVA / 3300 W. Gebruik een verlengsnoer met een minimale doorsnede van 3x1,5 mm² tot 25 m, anders 2,5 mm².

Waar vind ik reserveonderdelen?

De onderdelen zijn verkrijgbaar bij de Bosch-verkopers. Referentie compressieplaat: 1 601 000 001. Raadpleeg de website www.bosch-pt.com voor de exploded views.

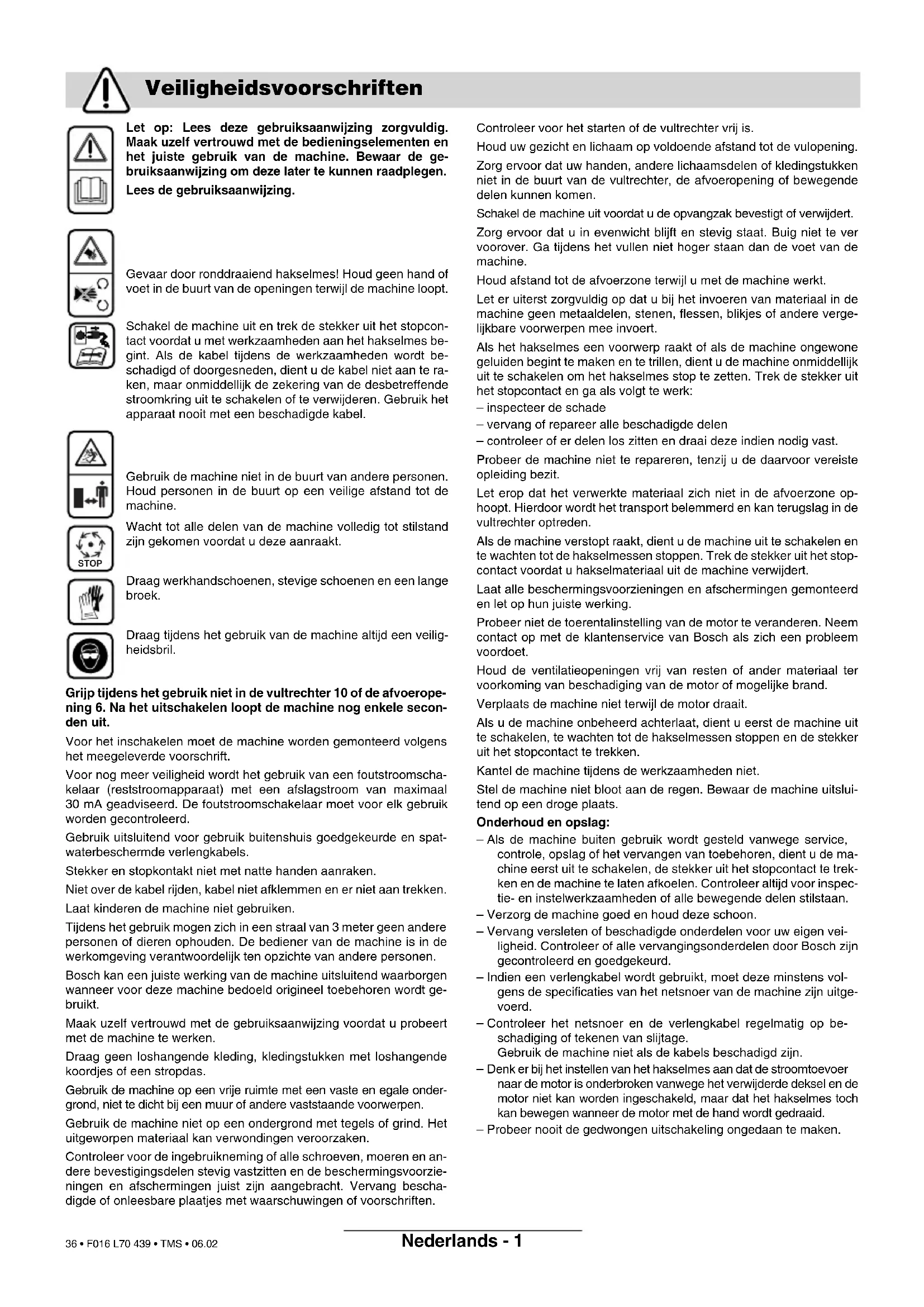

GEBRUIKSAANWIJZING AXT 2500 HP BOSCH

Veiligheidsvoorschriften

Let op: Lees deze gebruiksaanwijzing zorgvuldig. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van de machine. Bewaar de gebruiksaanwijzing om deze later te kunnen raadplegen. Lees de gebruiksaanwijzing.

Gevaar door ronddraaiend hakselmes! Houd geen hand of voet in de buurt van de openingen terwijl de machine loopt.

Schakel de machine uit en trek de stekker uit het stopcontact voordat u met werkzaamheden aan het hakselmes begint. Als de kabel tijdens de werkzaamheden wordt beschadigd of doorgesneden, dient u de kabel niet aan te raken, maar onmiddellijk de zekering van de desbetreffende stroomkring uit te schakelen of te verwijderen. Gebruik het apparaat nooit met een beschadigde kabel.

Gebruik de machine niet in de buurt van andere personen. Houd personen in de buurt op een veilige afstand tot de machine.

Wacht tot alle delen van de machine volledig tot stilstand zijn gekomen voordat u deze aanraakt.

Draag werkhandschoenen, stevige schoenen en een lange broek.

Draag tijdens het gebruik van de machine altijd een veiligheidsbril.

Grijp tijdens het gebruik niet in de vultrechter 10 of de afvoeropening 6. Na het uitschakelen loopt de machine nog enkele seconden uit.

Voor het inschakelen moet de machine worden gemonteerd volgens het meegeleverde voorschrift.

Voor nog meer veiligheid wordt het gebruik van een foutstroomschakelaar (reststroomapparaat) met een afslagstroom van maximaal 30 mA geadviseerd. De foutstroomschakelaar moet voor elk gebruik worden gecontroleerd.

Gebruik uitsluitend voor gebruik buitenshuis goedgekeurde en spatwaterbeschermde verlengkabels.

Stekker en stopkontakt niet met natte handen aanraken.

Niet over de kabel rijden, kabel niet afklemmen en er niet aan trekken.

Laat kinderen de machine niet gebruiken.

Tijdens het gebruik mogen zich in een straal van 3 meter geen andere personen of dieren ophouden. De bediener van de machine is in de werkomgeving verantwoordelijk ten opzichte van andere personen.

Bosch kan een juiste werking van de machine uitsluitend waarborgen wanneer voor deze machine bedoeld origineel toebehoren wordt gebruikt.

Maak uzelf vertrouwd met de gebruiksaanwijzing voordat u probeert met de machine te werken.

Draag geen loshangende kleding, kledingstukken met loshangende koordjes of een stropdas.

Gebruik de machine op een vrije ruimte met een vaste en egale ondergrond, niet te dicht bij een muur of andere vaststaande voorwerpen.

Gebruik de machine niet op een ondergrond met tegels of grind. Het uitgeworpen materiaal kan verwondingen veroorzaken.

Controleer voor de ingebruikneming of alle schroeven, moeren en andere bevestigingsdelen stevig vastzitten en de beschermingsvoorzieningen en afschermingen juist zijn aangebracht. Vervang beschadigde of onleesbare plaatjes met waarschuwingen of voorschriften.

Controleer voor het starten of de vultrechter vrij is.

Houd uw gezicht en lichaam op voldoende afstand tot de vulopening.

Zorg ervoor dat uw handen, andere lichaamsdelen of kledingstukken niet in de buurt van de vultrechter, de afvoeropening of bewegende delen kunnen komen.

Schakel de machine uit voordat u de opvangzak bevestigt of verwijdert.

Zorg ervoor dat u in evenwicht blijft en stevig staat. Buig niet te ver voorover. Ga tijdens het vullen niet hoger staan dan de voet van de machine.

Houd afstand tot de afvoerzone terwijl u met de machine werkt.

Let er uiterst zorgvuldig op dat u bij het invoeren van materiaal in de machine geen metaaldelen, stenen, flessen, blikjes of andere vergelijkbare voorwerpen mee invoert.

Als het hakselmes een voorwerp raakt of als de machine ongewone geluiden begint te maken en te trillen, dient u de machine onmiddellijk uit te schakelen om het hakselmes stop te zetten. Trek de stekker uit het stopcontact en ga als volgt te werk:

- inspecteer de schade

- vervang of repareer alle beschadigde delen

- controleer of er delen los zitten en draai deze indien nodig vast.

Probeer de machine niet te repareren, tenzij u de daarvoor vereiste opleiding bezit.

Let erop dat het verwerkte materiaal zich niet in de afvoerzone ophoopt. Hierdoor wordt het transport belemmerd en kan terugslag in de vultrechter optreden.

Als de machine verstopt raakt, dient u de machine uit te schakelen en te wachten tot de hakselmessen stoppen. Trek de stekker uit het stopcontact voordat u hakselmateriaal uit de machine verwijdert.

Laat alle beschermingsvoorzieningen en afschermingen gemonteerd en let op hun juiste werking.

Probeer niet de toerentalinstelling van de motor te veranderen. Neem contact op met de klantenservice van Bosch als zich een probleem voordoet.

Houd de ventilatieopeningen vrij van resten of ander materiaal ter voorkoming van beschadiging van de motor of mogelijke brand.

Verplaats de machine niet terwijl de motor draait.

Als u de machine onbeheerd achterlaat, dient u eerst de machine uit te schakelen, te wachten tot de hakselmessen stoppen en de stekker uit het stopcontact te trekken.

Kantel de machine tijdens de werkzaamheden niet.

Stel de machine niet bloot aan de regen. Bewaar de machine uitsluitend op een droge plaats.

Onderhoud en opslag:

- Als de machine buiten gebruik wordt gesteld vanwege service, controle, opslag of het vervangen van toebehoren, dient u de machine eerst uit te schakelen, de stekker uit het stopcontact te trekken en de machine te laten afkoelen. Controleer altijd voor inspectie- en instelwerkzaamheden of alle bewegende delen stilstaan.

- Verzorg de machine goed en houd deze schoon.

- Vervang versleten of beschadigde onderdelen voor uw eigen veiligheid. Controleer of alle vervangingsonderdelen door Bosch zijn gecontroleerd en goedgekeurd.

- Indien een verlengkabel wordt gebruikt, moet deze minstens volgens de specificaties van het netsnoer van de machine zijn uitgevoerd.

- Controleer het netsnoer en de verlengkabel regelmatig op beschadiging of tekenen van slijtage. Gebruik de machine niet als de kabels beschadigd zijn.

- Denk er bij het instellen van het hakselmes aan dat de stroomtoevoer naar de motor is onderbroken vanwege het verwijderde deksel en de motor niet kan worden ingeschakeld, maar dat het hakselmes toch kan bewegen wanneer de motor met de hand wordt gedraaid.

- Probeer nooit de gedwongen uitschakeling ongedaan te maken.

Technische gegevens

Fluisterhakselaar AXT 2200 HP AXT 2500 HP

Bestelnummer 0 600 852 0.. 0 600 852 1..
Opgenomen vermogen, S 6 (4/6 min)1	[W] 2 200 2 500
Opgenomen vermogen, S 1 [W] 2 000 2 300
Onbelast toerental [min	-1] 40 40
Max. doorvoer	[kg/uur]	140 2)	150 2)
max. Takdiameter	[mm]	38 2)	40 2)
Opvangzak		meegeleverd	meegeleverd
Gewicht, ca.	[kg]	25 26
Veiligheidsklasse		⊕/I	⊕/I

1) De functie S 6 (40 %) geeft een belastingsprofiel aan dat 4 min belasting en 6 min onbelast lopen veronderstelt. Voor de praktische toepassing is continu gebruik toegestaan.
2) Afhankelijk van de aard van het hout.

Bestanddelen van de machine

1 Aan-/uitschakelaar

2 Draairichting omschakelaar

3 Netstekker**

4 Onderstel

5 Opvangzak/hoes *

6 Afvoerschacht

7 Inbussleutel

8 Afstelknop

9 Haak voor opvangzak

10 Vultrechter

11 Serienummer

*Speciaal toebehoren

**verschilt per land

*In de gebruiksaanwijzing afgebeeld en beschreven toebehoren wordt niet altijd standaard meegeleverd.

Gebruik volgens bestemming

De machine is bestemd voor het hakselen van vezel- en houtafval uit de tuin, zodat dit kan worden verwerkt tot compost.

Montage

Neem de machine uit de verpakking

(zie afbeelding A

Houten delen (voor veilig transport) verwijderen

(zie afbeelding B

Monteer de wielen en het onderstel

(zie afbeeldirC D ).

Bij transport zonder onderstel altijd de transportbeveiliging gebruiken.

Voor de ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje. Met 230 V aangeduide machines kunnen ook worden gebruikt met een spanning van 220 V.

De stroomkring moet minimaal als volgt zijn beveiligd:

AXT 2200 HP = 10 A,

AXT 2500 HP = 16 A.

Bij gebruik met een stroomaggregaat is een apparaat met het volgende vermogen nodig:

AXT 2200 HP — 3,5 kVA/2800 W

AXT 2500 HP — 4,0 kVA/3300 W.

(bijvoorbeeld: Bosch stroomaggregaat uit de G-3600 serie).

Een verlengkabel met een te kleine draaddiameter veroorzaakt een duidelijke vermindering van de capaciteit van de machine. Bij kabels met een lengte van 25 m of minder is voor de drie draden van de kabel een diameter van minstens 3 x 1,5 mm ^2 vereist, bij kabels met een lengte van meer dan 25 m moet de draaddiameter minstens 2,5 mm ^2 bedragen.

Kabelhaspels altijd volledig afrollen.

Machine altijd op een stabiele en rechte ondergrond opstellen. Tijdens het gebruik niet kantelen of bewegen.

Verwijder eerst de aarde van wortelstronken. Ste- nen, glas, metaal, textiel en plastic mogen niet in de vultrechter terecht komen. Anders kan de messen- wals 13 beschadigd worden.

Ingebruikneming

De draairichtingomschakelaar 2 moet in de rechter stand staan. De vultrechter 10 moet leeg zijn (zie afbeelding E

Inschakelen:

Aan/uit-knop 1 op „I“ zetten.

Uitschakelen:

Aan/uit-schakelaar 1 op „O” zetten.

De machine loopt na het uitschakelen uit!

Nulspanningsbeveiliging

Wanneer de stroom uitvalt, springt de aan-/uitschakelaar 1 op „0”. De machine kan niet vanzelf gaan lopen wanneer de stroom terugkeert.

Draairichtingomschakelaar 2 (zie afbeelding E

Voor het uitschakelen van de draairichting de machine altijd uitschakelen en wachten tot de motor tot stilstand gekomen is.

Rechter stand: Messenwals klemt materiaal vast en snijdt.

Linker stand: Messenwals draait achteruit en laat het vastgeklemde materiaal los.

Overbelastingsbeveiliging

Bij te hoge belasting (bijv. blokkeren van de messenwals) komt de machine na enkele sekonden tot stilstand. De aan-/uitschakelaar 1 springt op „0”. Draairichtingomschakelaar 2 in de linker stand (achteruit) schakelen en na korte tijd de machine weer inschakelen.

Tips voor de werkzaamheden

Draag tijdens het gebruik van de machine altijd een veiligheidsbril en werkhandschoenen.

Om het gehakselde materiaal op te vangen, de lussen van de opvangzak 5 aan de aan weerszijden aanwezige haken 9 hangen.

Steek het hakselmateriaal in de machine. Naar binnen gestoken materiaal wordt door de messenwals 13 automatisch naar binnen getrokken.

Uit de machine stekend lang hakselmateriaal kan bij het naar binnen trekken een slaande beweging maken. Neem daarom een voldoende veiligheidsafstand in acht.

Altijd slechts zoveel materiaal in de machine steken dat de vultrechter 10 niet verstopt raakt.

Verwelkt, vochtig, reeds een aantal dagen oud tuinafval afwisselend met takken hakselen.

Daardoor wordt snelle slijtage van de messenwals 13 voorkomen.

Zacht afval zonder vaste consistentie, zoals keukenafval, niet hakselen, maar rechtstreeks composteren.

Er op letten dat het gehakselde materiaal vrij uit de afvoerschacht 6 kan vallen. Kans op verstopping.

De ventilatieopeningen mogen niet door de opvangzak of het gehakselde materiaal worden afgedekt.

Voorkom blokkeren van de afvoerschacht 6, aangezien dit tot terugslag van hakselmateriaal in de vultrechter kan leiden.

Tips voor het hakselen

De hardheid van de te hakselen takken is afhankelijk van het soort takken, hun leeftijd en droogheid.

U bereikt optimale resultaten wanneer u takken kort na het snoeien hakselt.

Zacht tuinafval kan in kleine porties beter worden gehakseld, vooral wanneer het nat is. Een verstopping kan worden voorkomen wanneer tussendoor takken worden gehakseld.

Drukplaat afstellen (zie afbeelding F)

De drukplaat 12 is in de fabriek ingesteld en hoeft bij de eerste ingebruikname niet opnieuw te worden ingesteld.

Bij slijtage moet de drukplaat 12 worden bijgesteld (hakselmateriaal, bijvoorbeeld takken, hangt in kettingvorm aan elkaar en wordt niet goed doorgesne- den):

Draairichtingomschakelaar 2 in rechter stand zetten en machine inschakelen.

Draai de bijstelknop 8 terwijl de motor loopt (eventueel met behulp van de inbussleutel 7) in de meeste gevallen één klik met de wijzers van de klok mee naar rechts tot licht schurende geluiden hoorbaar zijn (de messenwals 13 snijdt de drukplaat 12 bij en uit de uitwerpopening 6 vallen enkele kleine aluminium spanen).

Slechts zoveel bijstellen als nodig is, omdat de drukplaat 12 anders onnodig slijt.

Storingen Messenwals blokkeert

Voor het uitschakelen van de draairichting de machine altijd uitschakelen en wachten tot de motor tot stilstand gekomen is.

Tuinafval wordt niet in de machine getrokken:

■ Messenwals 13 loopt achteruit: draairichting omschakelen.
■Te versnipperen materiaal is zacht en nat: met een stuk hout aanduwen of takken mee hakselen.
■Het te versnipperen materiaal klemt in de vultrechter 10: draairichtingomschakelaar 2 op linker stand zetten om het materiaal weer los te maken.

Dikke takken worden niet naar binnen getrokken:

■ Messenwals 13 kontroleren: bij te sterke slijtage moet ze worden vervangen.

Het te versnipperen materiaal wordt niet goed kort gemaakt, de stukken hangen als een ketting aan elkaar:

■ Drukplaat 12 afstellen (volgens gedeelte „Drukplaat afstellen").
■ De drukplaat 12 moet worden vervangen wanneer ze niet meer kan worden afgesteld.

Motor loopt niet:

■Nulspanningsbeveiliging is geaktiveerd: Laat de motor afkoelen. Draairichtingomschakelaar 2 in linker stand (achteruit) zetten en machine opnieuw inschakelen. Wacht tot de blokkering is opgeheven. Schakel vervolgens de machine uit en zet de draairichtingschakelaar opnieuw in de rechterstand.

Huiszekering kontroleren. De stroomkring moet minimaal als volgt zijn beveiligd:

AXT 2200 HP = 10 A, AXT 2500 HP = 16 A.

Draairichting schakelt vanzelf om:

■Als de machine plotseling blokkeert (bijvoorbeeld door een grote tak) wordt de draairichting van de messenwals automatisch omgekeerd. Schakel in dit geval de machine uit, wacht tot deze tot stilstand is gekomen en schakel de machine weer in.

• Draairichtingomschakelaar 2 op linker stand zetten, dan inschakelen. De messenwals 13 draait terug en geeft het vastgeklemde hakselmateriaal (of het voorwerp) vrij. Dankzij een speciale transmissieconstructie met draaihoekspeling kan de motor altijd in de andere draairichting aanlopen, ook als de meswals 13 is geblokkeerd. Maak in extreme gevallen de drukplaat 12 los (tegen de wijzers van de klok) voordat u de machine op achteruitdraaien zet.
• Is het vastgeklemde hakselmateriaal vrij is, de machine uitschakelen, de draairichtingschakelaar 2 naar rechts zetten en de machine weer inschakelen. Stel indien nodig de drukplaat bij.
• Als de blokkering door de maatregelen 1 en 2 niet kan worden verholpen, moet de messenwals 13 gedemonteerd, op beschadigingen gecontroleerd en gereinigd worden, zoals beschreven in het gedeelte „Messenwals/drukplaat vervangen”.

Onderhoud en opslag

■Trek altijd eerst de stekker uit het stopcontact voor werkzaamheden aan de machine.

Machine en ventilatieopeningen altijd goed schoon houden om goed en veilig te werken.

De hakselaar mag niet worden gereinigd met een hogedrukreiniger of met stromend water.

Regelmatig controleren of de bevestigingsschroeven van het onderstel stevig vastzitten.

Messenwals 13 en drukplaat 12 hebben bij een normale slijtage en wanneer de drukplaat volgens voorschrift wordt afgesteld een levensduur van enkele jaren.

Voordat de machine wordt opgeborgen, moet de messenwals worden gedemonteerd (zoals beschreven in het gedeelte „Messenwals/drukplaat vervangen“) en gereinigd. Aansluitend messenwals behandelen met onderhoudsspray (toebehoren, bestelnr. 1 609 200 399) en lagerplaatsen invetten.

Mocht het gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het bestelnummer van 10 cijfers van de machine.

Messenwals/drukplaat demonteren (zie afbeelding G)

■Trek altijd eerst de stekker uit het stopcontact voor werkzaamheden aan de machine.

• Messenwals 13/drukplaat 12, volgorde ① – ⑤ demonteren.
  – Messenwals 13 reinigen.
  – Lagerplaatsen reinigen en invetten.
• Afzonderlijke delen in de volgorde ⑤ - ① weer monteren.
• Aansluitend afstelknop 8 naar rechts draaien tot schurende geluiden hoorbaar zijn en enkele kleine aluminiumspaanders uit de uitwerpopening 6 vallen. Als de bijstelknop 8 moeilijk draait, bijvoorbeeld door verontreiniging, kan deze met de inbussleutel 7 worden losgedraaid.

De volgende vervangingsonderdelen zijn verkrijgbaar:

Drukplaat ......Bestelnr. 1 601 000 001

Transportbeveiliging (zie afbeelding H)

Bij transport zonder onderstel altijd de transportbeveiliging 14 gebruiken.

Milieubescherming

Milieuwaarmerk Blauwe Engel.

Toegekend omdat deze machine bijzonder geluidarm is.

RAL UZ54

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal

recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Klantenservice

Explosietekeningen en informatie over vervangingsonderdelen vindt u op: www.bosch-pt.com

Nederland

① +31 (0)76 / 5 79 54 54

Fax ...... +31 (0)76 / 5 79 54 94

E-Mail: [e-mail]

België

📞 +32 (0)70 / 22 55 65

Fax +32 (0)70 / 22 55 75

E-Mail: [e-mail]

Conformiteitsverklaring

Meetwaarden vastgesteld volgens 2000/14/EG (1,60 m hoogte, 1 m afstand).

Het A-gewaardeerde geluidsdrukniveau van de machine bedraagt kenmerkend: geluidsdrukniveau 78 dB (A); geluidsvermogenniveau 89 dB (A).

Wij verklaren op eigen verantwoording dat dit product voldoet aan de volgende normen en normatieve documenten: EN 60 335, pr EN 13683 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG, 2000/14/EG.

2000/14/EG: Het gegarandeerde geluidsvermogen-niveau L _WA is lager dan 92 dB (A). Waarderingsmethode van de conformiteit volgens aanhangsel V.

Leinfelden, 09.2003.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Wijzigingen voorbehouden
